MIBS - Mikrofon LD Systems - Bezpłatna instrukcja obsługi

Rodzaj produktu	Podstawka mikrofonowa stołowa z przyciskiem
Sterowanie	Przycisk z 3 przełączanymi trybami: Push-to-Talk, Push-to-Mute, Toggle
Wskaźniki	Biała dioda LED (mikrofon aktywny)
Kompatybilność mikrofonów	Dynamiczne i pojemnościowe (wymagane zasilanie phantom)
Wejście	1x XLR żeński 3-pin
Wyjście	1x XLR męski 3-pin
Impedancja wejściowa	47 kΩ (symetryczne)
Impedancja wyjściowa	800 Ω (symetryczne)
Pasmo przenoszenia	90 Hz - 20 kHz (-3 dB)
Maksymalne napięcie wejściowe	870 mV RMS
Tłumienie wyciszenia	>75 dB @ 1 kHz
CMRR	>65 dB
Wzmocnienie (zasilanie 48 V)	+5,5 dB
Zasilanie	Phantom 15-48 V DC, 6 mA typowo
Pobór mocy (wyciszenie)	3 mW
Temperatura pracy	0 °C do 40 °C
Wilgotność względna	<85% (bez kondensacji)
Materiał obudowy	Cynk, panel przedni z tworzywa sztucznego
Kolor	Czarny
Wymiary (dł. x wys. x gł.)	109,8 x 38,7 x 126,2 mm
Waga	0,54 kg
Zastosowanie	Tylko do użytku wewnętrznego, profesjonalna instalacja stała
Bezpieczeństwo	Nie otwierać, przechowywać w miejscu niedostępnym dla dzieci, małe części
Czyszczenie	Sucha, miękka ściereczka

Często zadawane pytania - MIBS LD Systems

Jak podłączyć podstawkę MIBS do mikrofonu ?

Podłącz mikrofon do żeńskiego złącza XLR znajdującego się na górze podstawki. Następnie podłącz wyjście XLR męskie z tyłu do miksera lub przedwzmacniacza za pomocą standardowego kabla XLR. Upewnij się, że zasilanie phantom jest włączone na konsoli.

Jakie są różne tryby pracy przycisku ?

Dostępne są trzy tryby wybierane za pomocą przełącznika pod podstawką: Push-to-Talk (mówienie po naciśnięciu), Push-to-Mute (wyciszenie po naciśnięciu) i Toggle (przełącznik włącz/wyłącz). Domyślnym trybem jest Push-to-Talk.

Jakie zasilanie jest wymagane ?

Podstawka wymaga zasilania phantom w zakresie 15-48 V DC, przy typowym poborze prądu 6 mA. Większość mikserów zapewnia to zasilanie.

Czy mogę użyć mikrofonu dynamicznego lub pojemnościowego ?

Tak, podstawka jest kompatybilna z mikrofonami dynamicznymi i pojemnościowymi, pod warunkiem, że zasilanie phantom jest wystarczające (zalecane 48 V dla pojemnościowych).

Jak sprawdzić, czy mikrofon jest aktywny ?

Biała dioda LED umieszczona w ikonie mikrofonu świeci, gdy mikrofon jest aktywny. Jeśli dioda jest wyłączona, mikrofon jest wyciszony.

Jaka jest funkcja przełącznika pod podstawką ?

Przełącznik umożliwia wybór spośród trzech trybów pracy przycisku: Push-to-Talk (PTT), Push-to-Mute (PTM) lub Toggle (ON/OFF).

Jakie są wymiary i waga ?

Wymiary wynoszą 109,8 x 38,7 x 126,2 mm (dł. x wys. x gł.), a waga to 0,54 kg.

Jak konserwować i czyścić podstawkę ?

Użyj suchej, miękkiej ściereczki do czyszczenia powierzchni. Nie używaj rozpuszczalników ani środków ściernych. Unikaj nadmiernej wilgoci.

Czy jest kompatybilny ze standardowym mikserem ?

Tak, wyjście XLR męskie można podłączyć do dowolnego wejścia XLR miksera. Upewnij się, że zasilanie phantom jest włączone na odpowiednim kanale.

Co zrobić w przypadku problemu lub awarii ?

Najpierw zapoznaj się z pełną instrukcją obsługi. Jeśli problem nie ustąpi, skontaktuj się ze sprzedawcą lub serwisem posprzedażowym Adam Hall GmbH. Nie otwieraj urządzenia samodzielnie.

INSTRUKCJA OBSŁUGI MIBS LD Systems

Zaprojektowaliśmy ten produkt tak, aby działał niezawodnie przez wiele lat. LD Systems oznacza to swoją nazwą i wieloletnim doświadczenieiem jako producent wysokiej jakości produktów audio. Przeczytaj uważnie niniejszy podręcznik użytkownika, abyś mógł szybko zacząć optymalnie wykorzystywać Twój produkt LD Systems. You can find more information about LD SYSTEMS at our Internet site WWW.LD-SYSTEMS.COM

ZAMIERZONE ZASTOSOWANIE

Produkt jest urządzeniem do profesjonalnej instalacji audio!

Produkt został opracowany do profesjonalnego użytku w dziedzinie instalacji audio i nie nadaje się do użytku w gospodarstwach domowych!

Ponadto produkt ten jest przeznaczony wyłącznie dla wykwalifikowanych użytkowników posiadających specjalistyczną wiedzę w zakresie instalacji audio! Użytkowanie produktu poza określonymi danymi technicznymi i warunkami eksploatacji jest uważane za niezgodne z przeznaczeniem!

Wyklucza się odpowiedzialność za szkody osobowe i rzeczowe osób trzecich spowodowane niewłaściwym użytkowaniem!

Produkt nie jest odpowiedni dla:

• Osoby (w tym dzieci) o ograniczonych możliwościach fizycznych, sensorycznych lub umysłowych lub nieposiadające doświadczenia i wiedzy.
• Dzieci (dzieci należy pouczyć, aby nie bawiły się urządzeniem).

WSKAZÓWKI BEZPIECZEŃSTWA

1. Proszę uważnie przeczytać te instrukcje.
2. Proszę postępować zgodnie z instrukcją.
3. Urządzenie należy używać tylko zgodnie z przeznaczeniem.

4. Nie należy otwierać ani modyfikować urządzenia.

5. Wszystkie informacje i instrukcje należy przechowywać w bezpiecznym miejscu.

UWAGA: Podłączenie kabli sygnałowych może prowadzić do znacznych zakłóceń. Należy upewnić się, że kanał wejściowy np. miksera instalacyjnego jest wyciszony podczas podłączania urządzenia. W przeciwnym razie takie poziomy hałasu mogą spowodować uszkodzenia.

NIEBEZPIECZEŃSTWO UDUSZENIA! PRZECHOWYWAĆ Z DALA OD DZIECI! PRODUKT ZAWIERA MAŁE CZĘŚCI, KTÓRE MOGA ZOSTAĆ POŁKNIĘTE ORAZ MATERIAŁ OPAKOWANIOWY, KTÓRY MOŻE ZOSTAĆ POŁKNIĘTY! PLASTIKOWE TOREBKI NALEŻY PRZECHOWYWAĆ W MIEJSCU NIEDOSTĘPNYM DLA DZIECI!

WPROWADZENIE

Solidna podstawa mikrofonowa LD MIBS jest wyposażona w żeńskie złącze XLR, przycisk i podświetlany wskaźnik stanu na górnej części podstawy, oraz męskie złącze XLR z tytu i przełącznik wyboru trybu pracy umiejscowiony na spodzie podstawy. Do działania wymagane jest zasilanie fantomowe. Podstawa mikrofonu jest odpowiednia zarówno dla mikrofonów dynamicznych, jak i pojemnościowych.

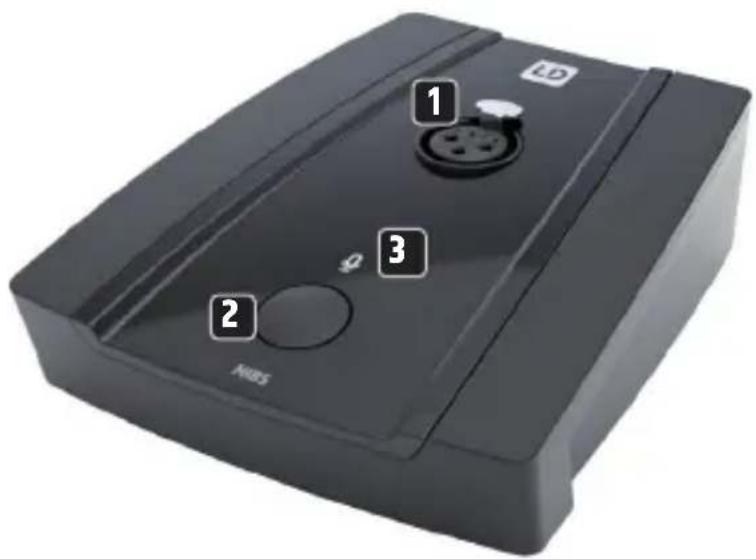

ELEMENTY, POŁĄCZENIA, WYŚWIETLACZE I ELEMENTY STERUJĄCE

1. Żeńskie 3-biegunowe złącze XLR do podłączenia mikrofonu.
   2 Przycisk z wieloma funkcjami (patrz punkt 5 Przełącznik wyboru trybu pracy).
   3 Symbol mikrofonu z podświetleniem wskazującym stan pracy. Symbol mikrofonu podświetlony jest na biało, kiedy mikrofon jest aktywny.

4 Męskie 3-biegunowe gniazdo XLR do podłączenia sygnału z mikrofonu do miksera instalacyjnego lub podobnego urządzenia.
5 Przełącznik wyboru trybu pracy znajduje się na spodniej stronie podstawy.

PUSH TO TALK

Mikrofon jest aktywny tylko wtedy, gdy naciskają Państwo przycisk 2. Aby wyciszyć mikrofon, należy zwolnić przycisk.

PUSH TO MUTE

Mikrofon jest stale aktywny i jest wyciszony tylko wtedy, gdy przycisk 2 jest wciśnięty.

LATCH ON/OFF

Przycisk 2 z funkcją przełącznika. Nacisnąć krótko przycisk, aby włączyć mikrofon i ponownie krótko, aby go wyciszyć.

PRZYKŁAD OKABLOWANIA

Przedwzmacniacz / wzmacniacz miksujący (brak w zestawie)

Kabel mikrofonowy (nie jest dołączony)

DANE TECHNICZNE

Numer artykułu LDMIBS

Typ produktu Podstawa mikrofonu stołowego z przyciskiem

Narzędzia kontroli Przycisk z możliwością wyboru 3 trybów, przełącznik wyboru trybu: PUSH TO TALK / PUSH TO MUTE / LATCH ON/OFF

Elementy wyświetlacza Dioda LED stanu (świeci na biało, gdy mikrofon jest aktywny)

Maksymalne napięcie 870 mV RMS wejściowe

Pasmo przenoszenia 90 Hz - 20 kHz (-3 dB)

Impedancja wejściowa 47 kΩ (zbalansowane)

Impedancja wyjściowa 800 Ω (zbalansowane)

Tłumienie wyciszenia > 75 dB @ 1 kHz

Wzmocnienie przy 48 V mocy WEJŚCIE vs WYJŚCIE 5,5dB fantomowej

Wejścia: 1x 3-biegunowy XLR żeński

Wyjścia 1x 3-biegunowy XLR męski

Wymagania dotyczące zasilania fantomowego 15 VDC - 48 VDC (±10%), typowo 6 mA

Pobór mocy (wyciszenie) 3 mW (mikrofon wyciszony)

Pobór mocy 6 mA

Temperatura robocza 0°C – 40°C

Wilgotność względna: < 85%, bez kondensacji

Numer artykułu LDMIBS

Ogólna charakterystyka

Materiał Obudowa z cynku, panel przedni z tworzywa sztucznego

Kolor Czarny

Wymiary (szer. x wys. x dł.) 109.8mm x 38,7mm x 126,2mm (wysokość z gumowymi nóżkami)

Masa 0,54 kg

DISPOSAL

OPAKOWANIE:

1. Packaging can be disposed of via the usual waste disposal channels.
   2 Proszę oddzielić opakowanie zgodnie z przepisami dotyczącymi usuwania odpadów i materiałów w Państwa kraju.

URZĄDZENIE:

1. Niniejsze urządzenie podlega europejskiej dyrektywie w sprawie zużytego sprzętu elektrycznego i elektronicznego w obowiązującej wersji. Dyrektywa WEEE - zużyty sprzęt elektryczny i elektroniczny. Stare urządzenia i baterie nie należą do odpadów domowych. Stare urządzenie lub baterie należy oddać do utylizacji w autoryzowanym zakładzie utylizacji odpadów lub w zakładzie utylizacji odpadów komunalnych. Proszę przestrzegać dyrektyw obowiązujących w Państwa kraju
2. Należy przestrzegać przepisów dotyczących utylizacji w Państwa kraju.
3. Jako klient prywatny może Pan uzyskać informacje o możliwości-ach utylizacji przyjaznej dla środowiska od sprzedawcy, u którego nabył Pan produkt lub od odpowiednich władz regionalnych.

DEKLARACJA PRODUCENTA

GWARANCJA PRODUCENTA I OGRANICZENIE ODPOWIEDZIALNOŚCI

Adam Hall GmbH, Adam-Hall-Str. 1, D-61267 Neu Anspach / E-Mail [e-mail] / +49 (0)6081 / 9419-0.

Nasze aktualne warunki gwarancji i ograniczenia odpowiedzialności znajdują się na stronie:

https://cdn-shop.adamhall.com/media/pdf/MANUFACTURERS-DECLARATIONS_LD_SYSTEMS.pdf. W przypadku serwisu prosimy o kontakt z partnerem handlowym.

ZGODNOŚĆ CE

Adam Hall GmbH oświadcza niniejszym, że ten produkt jest zgodny z następującą dyrektywą (jeśli dotyczy).

Dyrektywa niskonapięciowa (2014/35/UE)

Dyrektywa EMC (2014/30/EU)

RoHS (2011/65/EU)

CZERWONY (2014/53/EU)

DEKLARACJA ZGODNOŚCI CE

Deklaracje zgodności dla produktów podlegających dyrektywie LVD, EMC, RoHS można zamówić na stronie [e-mail].

Deklaracje zgodności dla produktów podlegających dyrektywie RED można pobrać ze strony

TYLKO DO UŻYTKU WEWNĄTRZ POMIESZCZEŃ Ten symbol oznacza sprzęt elektryczny przeznaczony głównie do użytku wewnątrz pomieszczeń.
