PAM - Mikrofon LD Systems - Bezpłatna instrukcja obsługi

Typ produktu	Mikrofon dynamiczny do zapowiedzi głosowych z wbudowaną podstawą stołową
Kierunkowość	Kardioidalna
Typ kapsuły	Dynamiczny
Sterowanie	Konfigurowalny przycisk z 3 trybami: Push To Talk, Push To Mute, Latch On/Off
Wskaźniki świetlne	Biała ikona mikrofonu świeci, gdy mikrofon jest aktywny
Pasmo przenoszenia	90 Hz - 20 kHz (-3 dB)
Maksymalny poziom wejściowy	870 mV eff.
Impedancja wejściowa	47 kΩ (symetryczne)
Impedancja wyjściowa	800 Ω (symetryczne)
Wzmocnienie	+5,5 dB
Tłumienie w pozycji wyłączonej	>75 dB @ 1 kHz
Współczynnik tłumienia sygnału wspólnego (CMRR)	>65 dB (IEC)
Typ styku	MOSFET (styk suchy)
Napięcie styku	0 do 50 V DC
Złącze	Kabel stały 5-żyłowy, końcówki odizolowane (sygnał symetryczny + styk)
Długość kabla	2 m
Zasilanie	Fantôma 15-48 V DC (±10%)
Pobór mocy (czuwanie)	3 mW (wyłączony)
Pobór prądu	6 mA
Temperatura pracy	0°C do 40°C, <85% RH bez kondensacji
Materiał obudowy	Cynk, przedni panel z tworzywa sztucznego
Kolor	Czarny
Wymiary podstawy (dł. x wys. x gł.)	109,8 mm x 38,7 mm x 126,2 mm (z gumowymi nóżkami)
Długość giętki (z kapsułą)	267,5 mm
Waga	0,86 kg
Przeznaczenie	Profesjonalna instalacja audio, wyłącznie wewnątrz pomieszczeń
Bezpieczeństwo	Nie otwierać, nie modyfikować. Przechowywać w miejscu niedostępnym dla dzieci. Małe części mogą być niebezpieczne.
Konserwacja i czyszczenie	Czyścić suchą szmatką. Unikać wilgoci. Nie używać rozpuszczalników.
Części zamienne i naprawy	Skontaktuj się ze sprzedawcą lub Adam Hall GmbH w sprawie części zamiennych. Naprawy wyłącznie przez wykwalifikowany personel.
Zgodność	Dyrektywa niskonapięciowa 2014/35/UE, oznaczenie CE. Deklaracja dostępna na żądanie.

Często zadawane pytania - PAM LD Systems

Jak zainstalować mikrofon LD Systems PAM?

Umieść podstawę na płaskiej powierzchni, podłącz kabel stały do miksera z zasilaniem fantomowym (15-48 V). Upewnij się, że wejście miksera jest wyłączone podczas podłączania, aby uniknąć szumów. Wybierz tryb pracy za pomocą przełącznika pod podstawą.

Jakie są dostępne tryby pracy?

Dostępne są trzy tryby za pomocą przełącznika pod podstawą: Push To Talk (mikrofon aktywny tylko po naciśnięciu), Push To Mute (mikrofon stale aktywny, wyciszany po naciśnięciu) oraz Latch On/Off (przełączanie włącz/wyłącz przez krótkie naciśnięcie).

Jakie zasilanie jest potrzebne dla mikrofonu?

Wymagane jest zasilanie fantomowe 15 do 48 V DC (±10%). Pobór prądu wynosi 6 mA, a tylko 3 mW w trybie czuwania (wyłączony).

Jak podłączyć kabel mikrofonu?

Kabel stały ma 5 odizolowanych żył: czerwony (+), żółty (-), ekran+biały (masa), czarny (-) i zielony (+) dla styku. Podłącz je do symetrycznego wejścia miksera i obwodu priorytetu, jeśli to konieczne.

Co zrobić, jeśli mikrofon nie włącza się?

Sprawdź, czy zasilanie fantomowe jest włączone, a napięcie mieści się w zakresie 15-48 V. Upewnij się, że kabel jest prawidłowo podłączony. Jeśli ikona świetlna nie świeci, skontaktuj się z serwisem.

Jakie są główne dane techniczne?

Mikrofon dynamiczny kardioidalny, pasmo 90 Hz-20 kHz, impedancja wejściowa 47 kΩ, wzmocnienie +5,5 dB, tłumienie >75 dB w pozycji wyłączonej. Waga 0,86 kg, kabel 2 m.

Jak wyczyścić mikrofon PAM?

Użyj suchej, miękkiej szmatki. Unikaj wilgoci, rozpuszczalników i środków ściernych. Nigdy nie zanurzaj urządzenia w wodzie.

Gdzie znaleźć części zamienne lub naprawić mikrofon?

Skontaktuj się ze sprzedawcą lub Adam Hall GmbH ([e-mail]). Naprawy muszą być wykonane przez wykwalifikowany personel. Części zamienne dostępne na żądanie.

Jaka jest gwarancja producenta?

Gwarancja i ograniczenie odpowiedzialności są dostępne na stronie https://cdn-shop.adamhall.com/media/pdf/MANUFACTURERS-DECLARATIONS_LD_SYSTEMS.pdf. W razie problemów skontaktuj się ze swoim partnerem handlowym.

Gdzie znaleźć deklarację zgodności CE?

Deklaracja zgodności dla dyrektywy niskonapięciowej (2014/35/UE) może być żądana od [e-mail]. W przypadku dyrektywy RED, zobacz www.adamhall.com/compliance/.

INSTRUKCJA OBSŁUGI PAM LD Systems

Zaprojektowaliśmy ten produkt tak, aby działat niezawodnie przez wiele lat.

LD Systems oznacza to swoją nazwą i wieloletnim doświadczeniem jako producent wysokiej jakości produktów audio. Przeczytaj uważnie niniejszy podręcznik użytkownika, abyś mógł szybko zacząć optymalnie wykorzystywać Twój produkt LD Systems.

Więcej informacji o LD SYSTEMS można znaleźć na naszej stronie internetowej

WWW.LD-SYSTEMS.COM

PRZEZNACZENIE PRODUKTU

• Ten produkt to urządzenie do profesjonalnej instalacji audio!
• Produkt został opracowany do profesjonalnego użytku w instalacjach audio i nie nadaje się do użytku w domach prywatnych!
• Ponadto produkt ten może być używany wyłącznie przez wykwalifikowane osoby posiadające wiedzę techniczną w zakresie instalacji audio!
• Produkt nie może być używany poza określonymi danymi technicznymi i warunkami eksploatacji! Wyklucza się wszelką odpowiedzialność za szkody osobowe i rzeczowe osób trzecich, jeżeli produkt jest używany niezgodnie z przeznaczeniem!

- Produkt nie jest odpowiedni dla:

- Osoby (w tym dzieci) o ograniczonych możliwościach fizycznych, sensorycznych lub umysłowych lub brak doświadczenia i wiedzy.

- Dzieci (dzieci należy pouczyć, aby nie bawiły się urządzeniem).

WSKAZÓWKI BEZPIECZEŃSTWA

1. Przeczytaj uważnie te instrukcje.
2. Wszystkie informacje i instrukcje należy przechowywać w bezpiecznym miejscu.
3. Proszę postępować zgodnie z instrukcją.
4. Urządzenie należy używać tylko zgodnie z przeznaczeniem.
5. Nie należy otwierać ani modyfikować urządzenia.

UWAGA: Podłączenie kabli sygnałowych może prowadzić do znacznych zakłóceń. Należy upewnić się, że kanał wejściowy np. miksera instalacyjnego jest wyciszony podczas podłączania urządzenia. W przeciwnym razie takie poziomy hałasu mogą spowodować uszkodzenia.

NIEBEZPIECZEŃSTWO UDUSZENIA! PRZECHOWYWAĆ Z DALA OD DZIECI! PRODUKT ZAWIERA MAŁE CZĘŚCI, KTÓRE MOGA ZOSTAĆ POŁKNIĘTE ORAZ MATERIAŁ OPAKOWANIOWY, KTÓRY MOŻE ZOSTAĆ POŁKNIĘTY! PLASTIKOWE TOREBKI NALEŻY PRZECHOWYWAĆ W MIEJSCU NIEDOSTĘPNYM DLA DZIECI!

WPROWADZENIE

Mikrofon LD PAM posiada dynamiczną kapsułę mikrofonową, regulowaną gęsią szyjkę, solidną podstawę z przyciskiem i podświetlanym wskaźnikiem stanu na górze oraz przełącznikiem wyboru trybu pracy na spodzie podstawy. Podłączony na stałe 5-biegunowy kabel z otwartymi końcówkami służy do transmisji zbalansowanego sygnału i podłączenia do obwodu styku priorytetowego. Do działania wymagane jest zasilanie fantomowe.

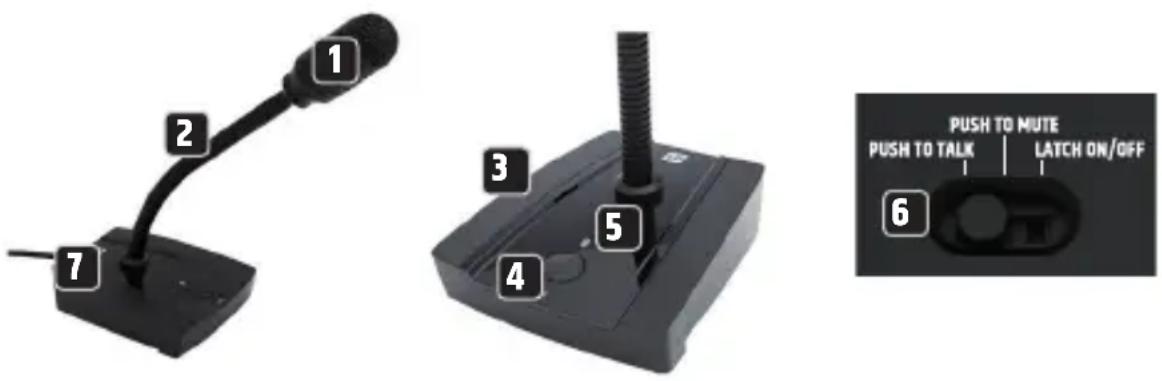

ELEMENTY, POŁĄCZENIA, WYŚWIETLACZE I ELEMENTY STERUJĄCE

1 2 7 3 4 5 6 PUSH TO MUTE PUSH TO TALK | LATCH ON/OFF

1 Mikrofon z kapsułą dynamiczną.
2 Regulowana gęsia szyja.
3 Podstawa mikrofonu.
4 Przycisk z wieloma funkcjami (patrz punkt 6 Przełącznik wyboru trybu pracy).
5 Symbol mikrofonu z podświetleniem wskazującym stan pracy. Symbol mikrofonu jest podświetlony na biało, kiedy mikrofon jest aktywny.
6 Przełącznik wyboru trybu pracy znajduje się na spodzie podstawy.

PUSH TO TALK	Mikrofon jest aktywny tylko wtedy, gdy naciskają Państwo przycisk 4. Aby wyciszyć mikrofon, należy zwolnić przycisk.
PUSH TO MUTE	Mikrofon jest stale aktywny i jest wyciszony tylko wtedy, gdy przycisk 4 jest wciśnięty.
LATCH ON/OFF	Przycisk 4 z funkcją przełącznika. Nacisnąć krótko przycisk, aby włączyć mikrofon i ponownie krótko, aby go wyciszyć.

7 Kabel przyłączeniowy.

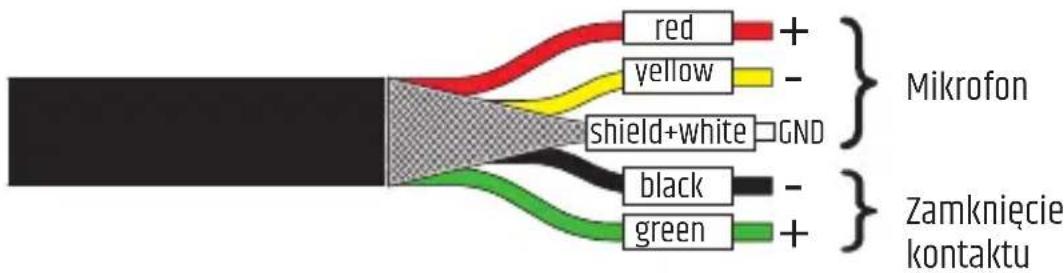

UKŁAD PINÓW KABLA

red + yellow - shield+white GND black - green + } Mikrofon } Zamkniecie kontaktu

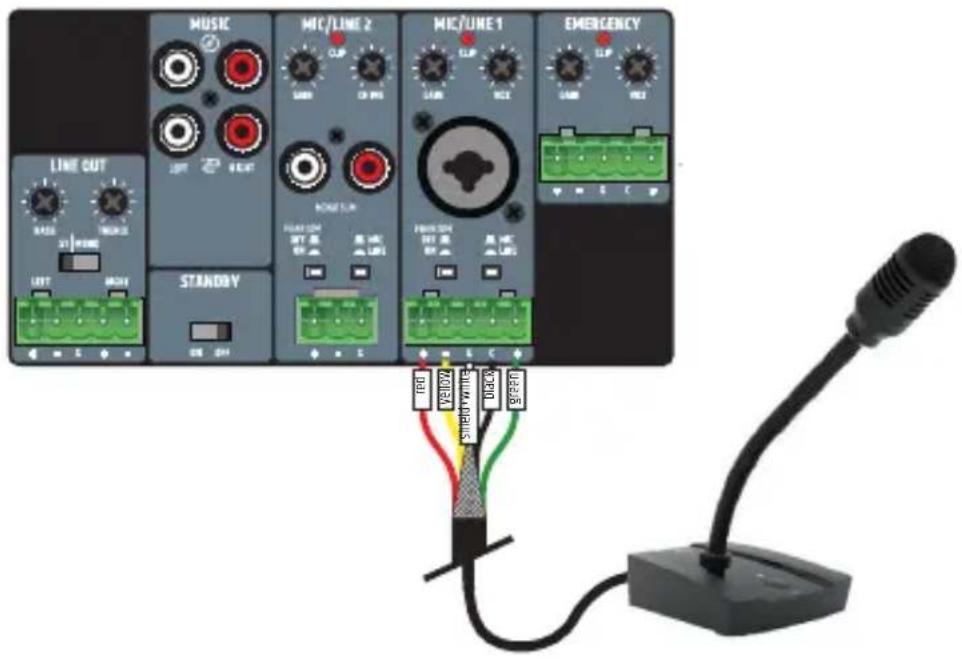

PRZYKŁAD OKABLOWANIA PRZED

Wzmacniacz/ Wzmacniacz miksujący (nie zawarty w zestawie)

Numer artykułu LDPAM
Typ produktu Dynamiczny mikrofon przywoławczy ze zintegrowaną podstawą stołową
Typ polaryzacji Kardioidalny
Typ kapsuły Dynamiczna
Elementy sterujące	Konfigurowalny przycisk z możliwością wyboru 3 trybów;Dioda LED z podświetloną na biało ikoną mikrofonu, gdy mikrofon jest aktywny.Przełącznik trybu pracy: Push to talk, Push to Mute, Latch On/Off
Maks. Obsługa wejść 870mV RMS
Pasmo przenoszenia 90 Hz - 20 kHz (-3 dB)
Typ zamknięcia styków MOSFET
Napięcie wejście /wyjście przy zamknięciu styków	0- 50VDC
Impedancja wejścia 47 kΩ (zbalansowane)
Impedancja wyjściowa 800 Ω (zbalansowane)
Wyłączenie tłumienia > 75dB @ 1kHz
CMRR > 65 dB (CMRR IEC)
Wzmocnienie 5,5dB
Złącze	Stały przewód z 5 otwartymi końcówkami.Zbalansowane wyjście audio i zamknięcie styków
Długość kabla łączącego 2m
Wymagania dotyczące zasilania fantomowego	15 VDC - 48 VDC (+-10%)
Pobór mocy w stanie czuwania	3 mW (MUTED)
Zużycie prądu	6 mA
Temperatura robocza 0°C – 40°C; wilgotność < 85%, bez kondensacji

Ogólna charakterystyka

Materiał	Obudowa z cynku, panel przedni tworzywo sztuczne
Kolor	Czarny
Wymiary podstawy (szer. x wys. x gt.)	109,8 mm x 38,7 mm x 126,2 mm(wysokość z gumowymi nóżkami)

Numer artykułu LDPAM

Długość gęsiej szyi

(wraz z kapsułą mikrofonu)

267,5 mm

Masa 0,86 kg

DISPOSAL

OPAKOWANIE:

1. Packaging can be disposed of via the usual waste disposal channels.
   2 Proszę oddzielić opakowanie zgodnie z przepisami dotyczącymi usuwania odpadów i materiałów w Państwa kraju.

URZĄDZENIE:

1. Niniejsze urządzenie podlega europejskiej dyrektywie w sprawie zużytego sprzętu elektrycznego i elektronicznego w obowiązującej wersji. Dyrektywa WEEE - zużyty sprzęt elektryczny i elektroniczny. Stare urządzenia i baterie nie należą do odpadów domowych. Stare urządzenie lub baterie należy oddać do utylizacji w autoryzowanym zakładzie utylizacji odpadów lub w zakładzie utylizacji odpadów komunalnych. Proszę przestrzegać dyrektyw obowiązujących w Państwa kraju
2. Należy przestrzegać przepisów dotyczących utylizacji w Państwa kraju.
3. Jako klient prywatny może Pan uzyskać informacje o możliwościach utylizacji przyjaznej dla środowiska od sprzedawcy, u którego nabył Pan produkt lub od odpowiednich władz regionalnych.

DEKLARACJA PRODUCENTA

GWARANCJA PRODUCENTA I OGRANICZENIE ODPOWIEDZIALNOŚCI

Adam Hall GmbH, Adam-Hall-Str. 1, D-61267 Neu Anspach / E-Mail [e-mail] / +49 (0)6081 / 9419-0.

Nasze aktualne warunki gwarancji i ograniczenia odpowiedzialności znajdują się na stronie:

https://cdn-shop.adamhall.com/media/pdf/MANUFACTURERS-DECLARATIONS_LD_SYSTEMS.pdf. W przypadku serwisu prosimy o kontakt z partnerem handlowym.

ZGODNOŚĆ CE

Adam Hall GmbH oświadcza niniejszym, że ten produkt jest zgodny z następującą dyrektywą (jeśli dotyczy).

Dyrektywa niskonapięciowa (2014/35/UE)

Dyrektywa EMC (2014/30/EU)

RoHS (2011/65/EU)

CZERWONY (2014/53/EU)

DEKLARACJA ZGODNOŚCI CE

Deklaracje zgodności dla produktów podlegających dyrektywie LVD, EMC, RoHS można zamówić na stronie [e-mail].

Deklaracje zgodności dla produktów podlegających dyrektywie RED można pobrać ze strony www.adamhall.com/compliance/.

DEKLARACJA ZGODNOŚCI UE

Adam Hall GmbH oświadcza niniejszym, że ten typ urządzenia radiowego jest zgodny z dyrektywą 2014/53/EU.

Pełny tekst deklaracji zgodności UE można znaleźć na stronie

Dostępny adres internetowy: www.adamhall.com/compliance/

TYLKO DO UŻYTKU WEWNĄTRZ POMIESZCZEŃ

Ten symbol oznacza sprzęt elektryczny przeznaczony głównie do użytku wewnątrz pomieszczeń.

Pomyłki i błędy, jak również zmiany techniczne lub inne są zastrzeżone!
