PAM - Microfono LD Systems - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Microfono dinamico per annunci vocali con base da tavolo integrata
Direzionalità	Cardioide
Tipo di capsula	Dinamica
Controlli	Pulsante configurabile con 3 modalità: Push To Talk, Push To Mute, Latch On/Off
Indicazioni luminose	Icona microfono bianca accesa quando il microfono è attivo
Risposta in frequenza	90 Hz - 20 kHz (-3 dB)
Livello di ingresso massimo	870 mV eff.
Impedenza di ingresso	47 kΩ (simmetrico)
Impedenza di uscita	800 Ω (simmetrico)
Guadagno	+5,5 dB
Attenuazione in posizione Off	>75 dB @ 1 kHz
Rapporto di reiezione di modo comune (CMRR)	>65 dB (IEC)
Tipo di chiusura del contatto	MOSFET (contatto secco)
Tensione di contatto	0 a 50 V DC
Connettore	Cavo prigioniero a 5 conduttori, estremità spellate (segnale simmetrico + chiusura contatto)
Lunghezza cavo	2 m
Alimentazione	Phantom 15-48 V DC (±10%)
Consumo elettrico (standby)	3 mW (spento)
Corrente assorbita	6 mA
Temperatura di funzionamento	0°C a 40°C, <85% UR senza condensa
Materiale del telaio	Zinco, pannello anteriore in plastica
Colore	Nero
Dimensioni base (L x A x P)	109,8 mm x 38,7 mm x 126,2 mm (con piedini in gomma)
Lunghezza del collo d'oca (con capsula)	267,5 mm
Peso	0,86 kg
Utilizzo previsto	Installazione audio professionale, solo per interni
Sicurezza	Non aprire, non modificare. Tenere fuori dalla portata dei bambini. Piccole parti pericolose.
Manutenzione e pulizia	Pulire con un panno asciutto. Evitare l'umidità. Non utilizzare solventi.
Ricambi e riparabilità	Contattare il rivenditore o Adam Hall GmbH per ricambi. Riparazione solo da personale qualificato.
Conformità	Direttiva bassa tensione 2014/35/UE, marcatura CE. Dichiarazione disponibile su richiesta.

Domande frequenti - PAM LD Systems

Come installare il microfono LD Systems PAM?

Posizionare la base su una superficie piana, collegare il cavo prigioniero a un mixer con alimentazione phantom (15-48 V). Assicurarsi che l'ingresso del mixer sia spento durante il collegamento per evitare rumori parassiti. Selezionare la modalità operativa tramite il selettore sotto la base.

Quali sono le modalità operative disponibili?

Tre modalità sono disponibili tramite il selettore sotto la base: Push To Talk (microfono attivo solo premendo), Push To Mute (microfono sempre attivo, silenziato premendo), e Latch On/Off (accensione/spegnimento con pressione breve).

Quale alimentazione è necessaria per il microfono?

È richiesta un'alimentazione phantom di 15 a 48 V DC (±10%). Il consumo è di 6 mA e solo 3 mW in standby (spento).

Come collegare il cavo del microfono?

Il cavo prigioniero ha 5 conduttori spellati: rosso (+), giallo (-), schermo+bianco (massa), nero (-) e verde (+) per la chiusura del contatto. Collegarli a un ingresso simmetrico del mixer e al circuito di priorità se necessario.

Cosa fare se il microfono non si accende?

Verificare che l'alimentazione phantom sia attiva e che la tensione sia compresa tra 15 e 48 V. Assicurarsi che il cavo sia collegato correttamente. Se l'icona luminosa non si accende, contattare il servizio post-vendita.

Quali sono le principali caratteristiche tecniche?

Microfono dinamico cardioide, risposta 90 Hz-20 kHz, impedenza di ingresso 47 kΩ, guadagno +5,5 dB, attenuazione >75 dB in posizione spenta. Peso 0,86 kg, cavo da 2 m.

Come pulire il microfono PAM?

Utilizzare un panno asciutto e morbido. Evitare umidità, solventi e prodotti abrasivi. Non immergere mai l'apparecchio in acqua.

Dove trovare ricambi o far riparare il microfono?

Contattare il rivenditore o Adam Hall GmbH ([e-mail]). Le riparazioni devono essere effettuate da personale qualificato. I ricambi sono disponibili su richiesta.

Qual è la garanzia del produttore?

La garanzia e la limitazione di responsabilità sono disponibili su https://cdn-shop.adamhall.com/media/pdf/MANUFACTURERS-DECLARATIONS_LD_SYSTEMS.pdf. In caso di problemi, rivolgersi al proprio partner commerciale.

Dove trovare la dichiarazione di conformità CE?

La dichiarazione di conformità per la direttiva bassa tensione (2014/35/UE) può essere richiesta a [e-mail]. Per la direttiva RED, consultare www.adamhall.com/compliance/.

MANUALE UTENTE PAM LD Systems

INFORMAZIONI SULLA SICUREZZA 33

INTRODUZIONE 34

COMPONENTI, COLLEGAMENTI, DISPLAY E CONTROLLI 34

PIEDINATURA DEL CAVO 35

ESEMPIO DI CABLAGGIO 35

DATI TECNICI 36

SMALTIMENTO 37

DICHIARAZIONI DEL PRODUTTORE 38

ENGLISH

Questo prodotto è stato progettato per garantire un funzionamento affidabile per molti anni. LD Systems lo attesta con il suo nome e i suoi molti anni di esperienza come fabbricante di prodotti audio di alta qualità. Leggere attentamente questo Manuale d'istruzioni per iniziare rapidamente a utilizzare al meglio il prodotto LD Systems. Ulteriori informazioni su LD SYSTEMS sono disponibili sul nostro sito Internet WWW.LD-SYSTEMS.COM

USO PREVISTO

• Questo prodotto è un dispositivo per l'installazione audio professionale.
• Il prodotto è stato sviluppato per l'uso professionale in installazioni audio e non è adatto all'uso domestico.
• Questo prodotto deve inoltre essere utilizzato solo da persone qualificate con conoscenze tecniche delle installazioni audio.
• Il prodotto non deve essere utilizzato senza attenersi ai dati tecnici e alle condizioni di esercizio specificate. È esclusa qualsiasi responsabilità per danni a persone e cose se il prodotto non viene utilizzato secondo l'uso previsto.
• Il prodotto non è adatto a:
• Persone (compresi i bambini) con ridotte capacità fisiche, sensoriali o mentali o con mancanza di esperienza e conoscenza.
• Bambini (ai bambini deve essere insegnato a non giocare con il dispositivo).

INFORMAZIONI SULLA SICUREZZA

1. Leggere attentamente queste istruzioni.
2. Conservare tutte le informazioni e le istruzioni in un luogo sicuro.
3. Seguire le istruzioni.
4. Utilizzare l'apparecchio solo secondo il modo previsto.
5. Non aprire o modificare l'unità.

CAUTELA: il collegamento dei cavi di segnale può provocare notevoli interferenze di rumore. Assicurarsi che il canale di ingresso, ad esempio, di un mixer di installazione sia silenziato quando si collega un dispositivo. Altrimenti, questi livelli di rumore potrebbero causare danni.

PERICOLO DI SOFFOCAMENTO! TENERE LONTANO DALLA PORTATA DEI BAMBINI! IL PRODOTTO CONTIENE PICCOLE PARTI CHE POSSONO ESSERE INGERITE E MATERIALE DI IMBALLAGGIO CHE PUÒ ESSERE INGERITO. I SACCHETTI DI PLASTICA DEVONO ESSERE TENUTI FUORI DALLA PORTATA DEI BAMBINI!

INTRODUZIONE

Il microfono LD PAM ha una capsula dinamica, un collo di cigno regolabile, una solida base con un pulsante e un indicatore di stato illuminato sulla parte superiore e un selettore della modalità di funzionamento sulla parte inferiore. Il cavo a 5 poli con estremità aperte, collegato in modo permanente, viene utilizzato per la trasmissione di segnali bilanciati e per il collegamento a un circuito di contatti di priorità. Per funzionare necessita dell'alimentazione phantom.

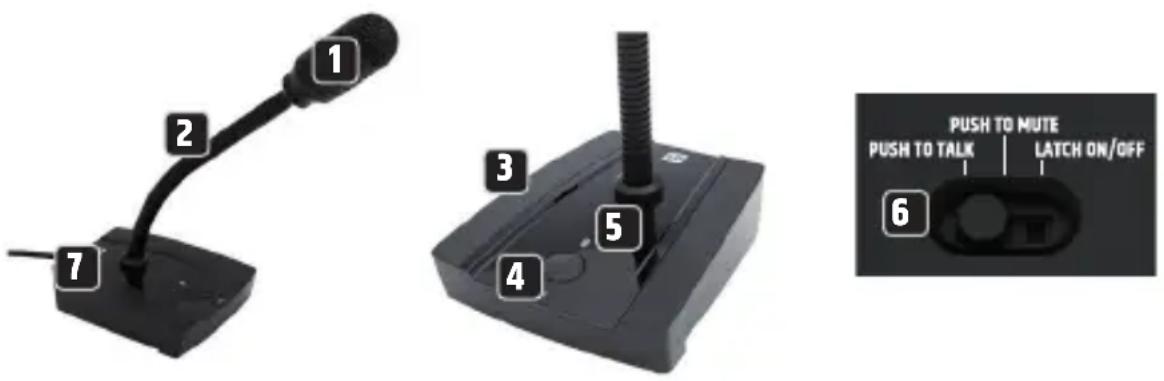

COMPONENTI, COLLEGAMENTI, DISPLAY E CONTROLLI

1 2 3 4 5 6 PUSH TO MUTE PUSH TO TALK | LATCH ON/OFF

1 Microfono con capsula dinamica.
2 Collo di cigno regolabile.
3 Base del microfono.
4 Pulsante con funzioni multiple (v. 6 Selettore della modalità di funzionamento).
5 Simbolo del microfono con illuminazione per indicare lo stato di funzionamento. Il simbolo del microfono si accende di colore bianco quando il microfono è attivo.

6 Il selettore della modalità di funzionamento si trova sul lato inferiore della base.

PUSH TO TALK	Il microfono è attivo solo mentre si tiene premuto il pulsante 4. Per disattivare il microfono, rilasciare il pulsante.
PUSH TO MUTE	Il microfono è sempre attivo e viene silenziato solo se si tiene premuto il pulsante 4.
LATCH ON/OFF	Pulsante 4 con funzione di interruttore. Premere brevemente il pulsante per attivare il microfono e di nuovo brevemente per disattivarlo.

7 Cavo di collegamento.

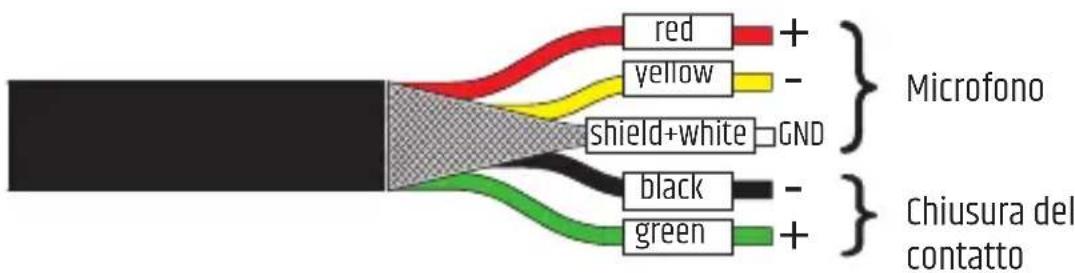

PIEDINATURA DEL CAVO

red + yellow - shield+white GND black - green +} Microfono Chiusura del contatto

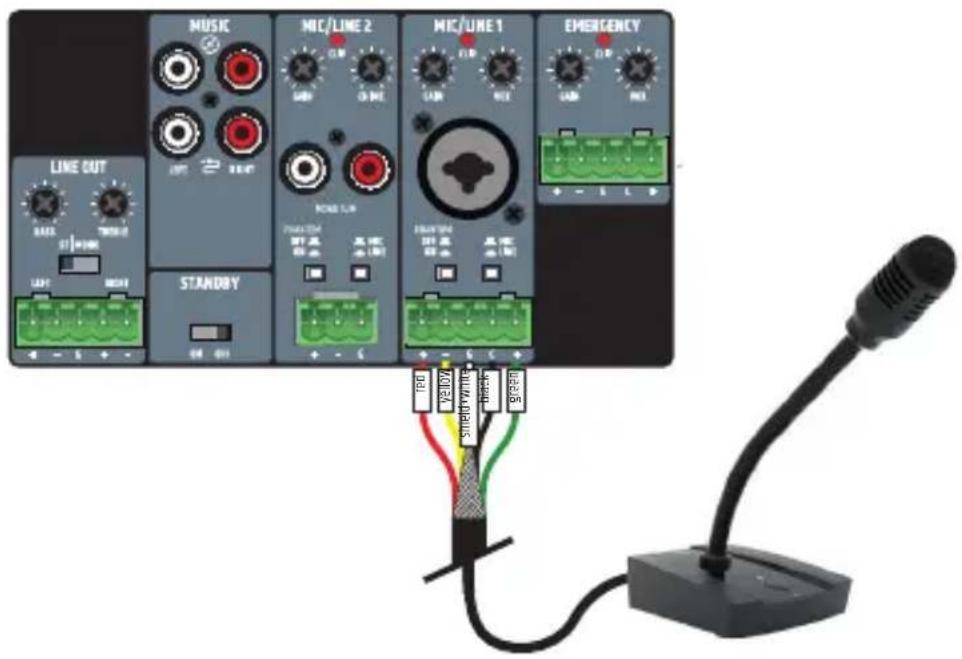

ESEMPIO DI CABLAGGIO

Preamplificatore / Amplificatore di mixaggio (non incluso)

MUSIC MIC/LINE 2 MIC/LINE 1 EMERGENCY LINE OUT ST MIRCU LINT MODI STANDBY TBD V200V SWEETVNTM THICK GREEN

DATI TECNICI

Codice articolo LDPAM
Tipologia di prodotto Microfono dinamico per paging (chiamata) con base da tavolo integrata
Diagramma polare Cardioide
Tipo capsula: Dinamico
Controlli	Pulsante configurabile con 3 modalità selezionabili;LED di conversazione con icona del microfono di colore bianco quando è attivo.Interruttore della modalità:push to talk (premere per parlare) /push to mute (premere per silenziare) /latch on/off (accendere/spegnere)
Gestione del n. max di ingressi Gestione degli ingressi	870 mV RMS
Risposta in frequenza 90 Hz - 20 kHz (-3 dB)
Tipo di chiusura a contatto MOSFET
Chiusura a contatto Tensione I/O 0 - 50 VDC
Impedenza di ingresso 47 kΩ (bilanciato)
Impedenza di uscita 800 Ω (bilanciato)
Attenuazione disattivata > 75 dB a 1 kHz
CMRR > 65 dB (CMRR IEC)
Guadagno 5,5dB
Connettore	Cavo fisso con 5 fili nudi. Uscita audio bilanciata e chiusura a contatto
Lunghezza del cavo del connettore	2 m
Requisiti per l'alimentazione phantom	15 VDC - 48 VDC (± 10%)
Consumo energetico in modalità idle (inattivo)	3 mW (MUTO)
Consumo di corrente 6 mA
Temperatura di esercizio	0 °C - 40 °C; < 85% di umidità, senza formazione di condensa

Codice articolo LDPAM

Dati generali

Materiale Telaio in zinco, pannello frontale in plastica

Colore Nero

Dimensioni della base (L × H × P) 109,8 × 38,7 × 126,2 (altezza con piedini in gomma)

Lunghezza del collo di cigno (capsula microfonica inclusa) 267,5 mm

Peso 0,86 kg

SMALTIMENTO

IMBALLAGGIO

1. Gli imballaggi possono essere smaltiti attraverso i consueti canali di smaltimento.
2. Separare l'imballaggio in conformità alle norme per lo smaltimento dei rifiuti e dei materiali vigenti nel proprio Paese.

DISPOSITIVO

1. Questo dispositivo è soggetto alla Direttiva europea sui rifiuti di apparecchiature elettriche ed elettroniche nella versione in vigore. Direttiva RAEE - Rifiuti di apparecchiature elettriche ed elettroniche. I dispositivi e le batterie vecchi non devono essere gettati nei rifiuti domestici. I dispositivi o le batterie vecchi devono essere smaltiti utilizzando un servizio di smaltimento dei rifiuti autorizzato o un impianto di smaltimento dei rifiuti urbani. Seguire le direttive del proprio Paese!

2. Seguire le leggi sullo smaltimento dei rifiuti vigenti nel proprio Paese.

3. Come cliente privato, è possibile ottenere informazioni sulle opzioni di smaltimento ecologico dal rivenditore presso il quale è stato acquistato il prodotto o dalle autorità regionali competenti.

DICHIARAZIONI DEL PRODUTTORE

GARANZIA DEL PRODUTTORE E LIMITAZIONE DI RESPONSABILITÀ

Adam Hall GmbH, Adam-Hall-Str. 1, D-61267 Neu Anspach / E-Mail [e-mail] / +49 (0)6081 / 9419-0.

Le nostre attuali condizioni di garanzia e la limitazione di responsabilità sono disponibili all'indirizzo:

https://cdn-shop.adamhall.com/media/pdf/MANUFACTURERS-DECLARATIONS_LD_SYSTEMS.pdf. In caso di assistenza, contattare il proprio partner commerciale.

CONFORMITÀ CE

Adam Hall GmbH dichiara che questo prodotto è conforme alla seguente direttiva (se applicabile).

Direttiva sulla bassa tensione (2014/35/UE)

Direttiva EMC (2014/30/UE)

RoHS (2011/65/UE)

ROSSO (2014/53/UE)

DICHIARAZIONE DI CONFORMITÀ CE

Le dichiarazioni di conformità per i prodotti soggetti alle direttive LVD, EMC, RoHS possono essere richieste a [e-mail].

Le dichiarazioni di conformità per i prodotti soggetti alla Direttiva RED possono essere scaricate dal sito

DICHIARAZIONE DI CONFORMITÀ UE

Adam Hall GmbH dichiara che questo tipo di apparecchiatura radio è conforme alla direttiva 2014/53/UE. Il testo completo della Dichiarazione di conformità dell'UE è disponibile al seguente indirizzo

Indirizzo Internet disponibile: www.adamhall.com/compliance/

SOLO PER USO IN INTERNI

Questo simbolo indica un'apparecchiatura elettrica progettata principalmente per l'uso in interni.

I refusi e gli errori, così come le modifiche tecniche o di altro tipo sono riservati!

LDsystems LD

LD-SYSTEMS.COM
