MANUALE UTENTE MIBS LD Systems
INFORMAZIONI SULLA SICUREZZA 34
INTRODUZIONE 35
COMPONENTI, COLLEGAMENTI, DISPLAY E CONTROLLI 35
ESEMPIO DI CABLAGGIO 36
DATI TECNICI 37
SMALTIMENTO 38
DICHIARAZIONI DEL PRODUTTORE 39
ENGLISH
Questo prodotto è stato progettato per garantire un funzionamento affidabile per molti anni. LD Systems lo attesta con il suo nome e i suoi molti anni di esperienza come fabbricante di prodotti audio di alta qualità. Leggere attentamente questo Manuale d'istruzioni per iniziare rapidamente a utilizzare al meglio il prodotto LD Systems. Ulteriori informazioni su LD SYSTEMS sono disponibili sul nostro sito Internet WWW.LD-SYSTEMS.COM
USO PREVISTO
Il prodotto è un dispositivo per l'installazione audio professionale.
Il prodotto è stato sviluppato per l'uso professionale nel campo dell'installazione audio e non è adatto all'uso domestico.
Questo prodotto, inoltre, è destinato esclusivamente a utenti qualificati e con conoscenze specialistiche in materia di installazioni audio.
Utilizzare il prodotto senza attenersi ai dati tecnici e alle condizioni di esercizio specificate è considerato uso improprio.
È esclusa la responsabilità per danni a persone e cose causati da uso improprio. Il prodotto non è adatto a:
- Persone (compresi i bambini) con ridotte capacità fisiche, sensoriali o mentali o con mancanza di esperienza e conoscenza.
- Bambini (ai bambini deve essere insegnato a non giocare con il dispositivo).
INFORMAZIONI SULLA SICUREZZA
- Leggere attentamente queste istruzioni.
- Conservare tutte le informazioni e le istruzioni in un luogo sicuro.
- Seguire le istruzioni.
- Utilizzare l'apparecchio solo secondo il modo previsto.
- Non aprire o modificare l'unità.
CAUTELA: Il collegamento dei cavi di segnale può provocare notevoli interferenze di rumore. Assicurarsi che il canale di ingresso, ad esempio, di un mixer di installazione sia silenziato quando si collega un dispositivo. Altrimenti, questi livelli di rumore potrebbero causare danni.
PERICOLO DI SOFFOCAMENTO! TENERE LONTANO DALLA PORTATA DEI BAMBINI! IL PRODOTTO CONTIENE PICCOLE PARTI CHE POSSONO ESSERE INGERITE E MATERIALE DI IMBALLAGGIO CHE PUÒ ESSERE INGERITO. I SACCHETTI DI PLASTICA DEVONO ESSERE TENUTI FUORI DALLA PORTATA DEI BAMBINI!
INTRODUZIONE
La solida base microfonica LD MIBS ha un connettore XLR femmina, un pulsante e un indicatore di stato illuminato nella parte superiore, un connettore XLR maschio nella parte posteriore e un selettore della modalità di funzionamento nella parte inferiore. Per funzionare necessita dell'alimentazione phantom. La base del microfono è adatta sia ai microfoni dinamici sia a quelli a condensatore.

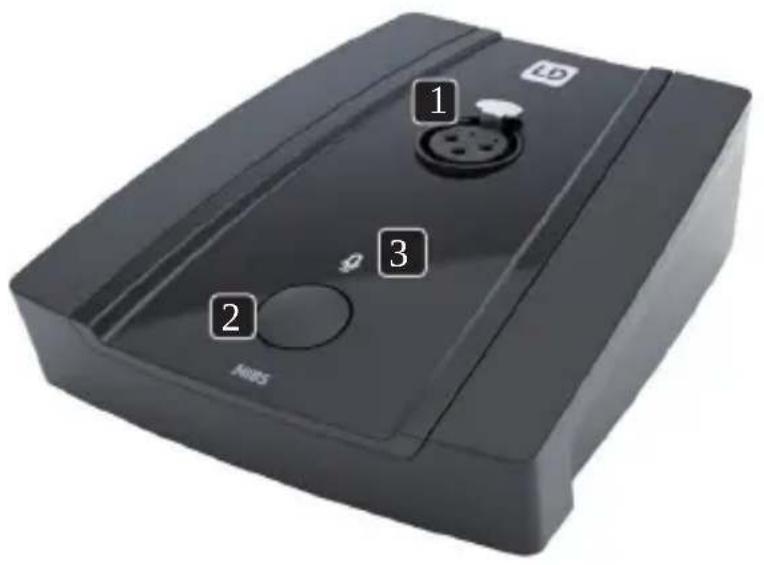

COMPONENTI, COLLEGAMENTI, DISPLAY E CONTROLLI
1 Connettore XLR femmina a 3 pin per il collegamento di un microfono.
2 Pulsante con funzioni multiple (v. 5 Selettore della modalità di funzionamento).
3 Simbolo del microfono con illuminazione per indicare lo stato di funzionamento. Il simbolo del microfono si accende di colore bianco quando il microfono è attivo.
4 Presa XLR maschio a 3 pin per collegare il segnale del microfono a un mixer da installazione o simile.
5 Il selettore della modalità di funzionamento si trova sul lato inferiore della base.
| PUSH TO TALK | Il microfono è attivo solo mentre si tiene premuto il pulsante 2. Per disattivare il microfono, rilasciare il pulsante. |
| PUSH TO MUTE | Il microfono è sempre attivo e viene silenziato solo se si tiene premuto il pulsante 2. |
| LATCH ON/OFF | Pulsante 2 con funzione di interruttore. Premere brevemente il pulsante per attivare il microfono e di nuovo brevemente per disattivarlo. |

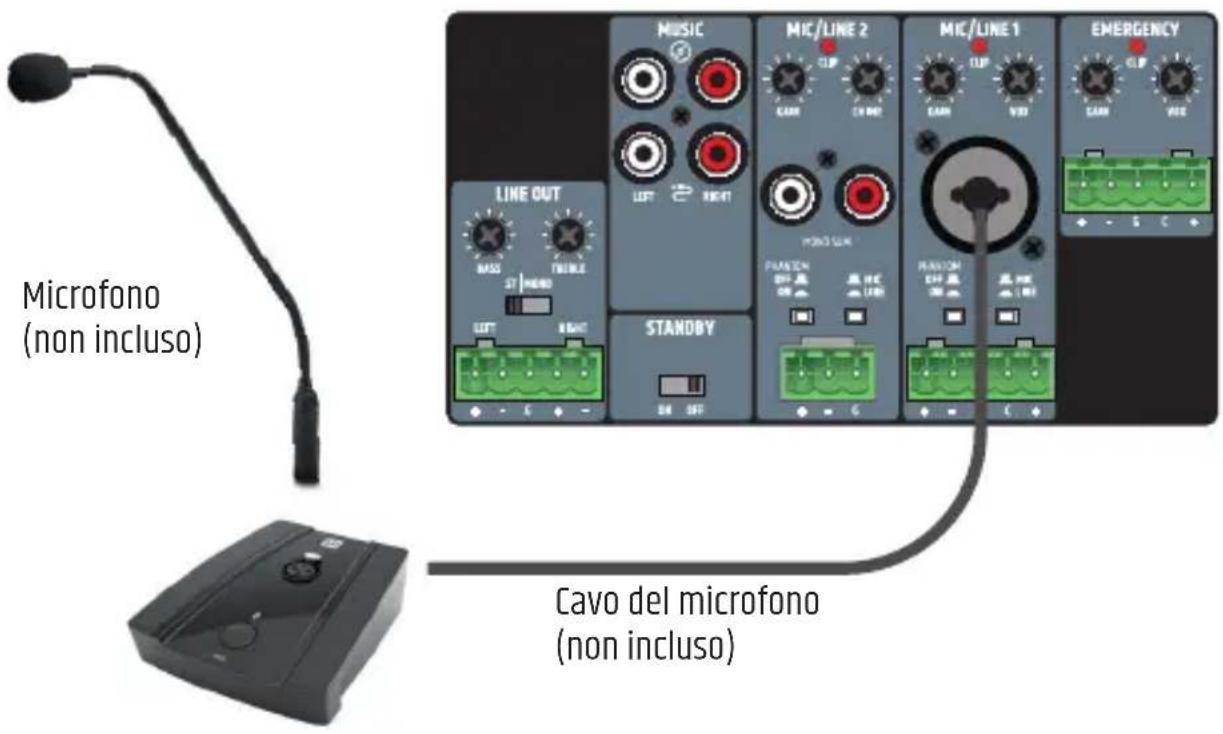

ESEMPIO DI CABLAGGIO
Preamplificatore / Amplificatore di mixaggio (non incluso)
Codice articolo LDMIBS
Tipologia di prodotto Base per microfono da tavolo con pulsante
Controlli Pulsante con 3 modalità selezionabili, selettore di modalità: PUSH TO TALK (premere per parlare) / PUSH TO MUTE (premere per silenziare) / LATCH ON/OFF (accendere/spegnere)
Indicatori LED di stato (si illumina di bianco quando il microfono è attivo)
Tensione d'ingresso massima 870 mV RMS
Risposta in frequenza 90 Hz - 20 kHz (-3 dB)
Impedenza di ingresso 47 kΩ (bilanciato)
Impedenza di uscita 800 Ω (bilanciato)
Guadagno a 48 V di alimentazione phantom 5,5 dB OUT 5,5dB
Ingressi: 1 XLR femmina a 3 poli
Uscite 1 XLR maschio a 3 poli
Requisiti per l'alimentazione 15 VDC - 48 VDC (± 10%), 6 mA tipico phantom
Consumo energetico (muto) 3 mW (microfono silenziato)
Consumo energetico 6 mA
Codice articolo LDMIBS
Temperatura di esercizio 0 °C - 40 °C
Umidità relativa: < 85%, senza formazione di condensa
Dati generali
Materiale Alloggiamento in zinco, pannello frontale in plastica
Colore Nero
Dimensioni (L × H × P) 109,8 × 38,7 × 126,2 (altezza con piedini in gomma)
Peso 0,54 kg
SMALTIMENTO
IMBALLAGGIO:
- Gli imballaggi possono essere smaltiti attraverso i consueti canali di smaltimento.
- Separare l'imballaggio in conformità alle norme per lo smaltimento dei rifiuti e dei materiali vigenti nel proprio Paese.
DISPOSITIVO:
-
Questo dispositivo è soggetto alla Direttiva europea sui rifiuti di apparecchiature elettriche ed elettroniche nella versione in vigore. Direttiva RAEE – Rifiuti di apparecchiature elettriche ed elettroniche. I dispositivi e le batterie vecchi non devono essere gettati nei rifiuti domestici. I dispositivi o le batterie vecchi devono essere smaltiti utilizzando un servizio di smaltimento dei rifiuti autorizzato o un impianto di smaltimento dei rifiuti urbani. Seguire le direttive del proprio Paese!
-
Seguire le leggi sullo smaltimento dei rifiuti vigenti nel proprio Paese.
- Come cliente privato, è possibile ottenere informazioni sulle opzioni di smaltimento ecologico dal rivenditore presso il quale è stato acquistato il prodotto o dalle autorità regionali competenti.
DICHIARAZIONI DEL PRODUTTORE
GARANZIA DEL PRODUTTORE E LIMITAZIONE DI RESPONSABILITÀ
Adam Hall GmbH, Adam-Hall-Str. 1, D-61267 Neu Anspach / E-Mail Info@adamhall.com / +49 (0)6081 / 9419-0.
Le nostre attuali condizioni di garanzia e la limitazione di responsabilità sono disponibili all'indirizzo:
https://cdn-shop.adamhall.com/media/pdf/MANUFACTURERS-DECLARATIONS_LD_SYSTEMS.pdf. In caso di assistenza, contattare il proprio partner commerciale.
CONFORMITÀ CE
Adam Hall GmbH dichiara che questo prodotto è conforme alla seguente direttiva (se applicabile).
Direttiva sulla bassa tensione (2014/35/UE)
Direttiva EMC (2014/30/UE)
RoHS (2011/65/UE)
ROSSO (2014/53/UE)
DICHIARAZIONE DI CONFORMITÀ CE
Le dichiarazioni di conformità per i prodotti soggetti alle direttive LVD, EMC, RoHS possono essere richieste a info@adamhall.com.
Le dichiarazioni di conformità per i prodotti soggetti alla Direttiva RED possono essere scaricate dal sito
Questo simbolo indica un'apparecchiatura elettrica progettata principalmente per l'uso in interni.
I refusi e gli errori, così come le modifiche tecniche o di altro tipo sono riservati!
