| Type de produit | Pied à coulisse numérique |
| Marque | Toolland |
| Modèle | 3472B |
| Plage de mesure | 0 à 150 mm (0 à 6 pouces) |
| Résolution | 0.01 mm (0.0005 pouce) |
| Précision | ±0.02 mm (±0.0001 pouce) |
| Affichage | LCD, 5 caractères, hauteur 4.7 mm, indicateur pouce |
| Alimentation | 1 pile protoxyde 1.5 V |
| Autonomie de la pile | Environ 1 an en utilisation continue |
| Indicateur de pile faible | Écran clignotant |
| Sortie de données | Série pour interface PC ou imprimante |
| Vitesse de mesure maximale | 1.5 m/s ou 60 pouces/s |
| Température de fonctionnement | 0 °C à +40 °C |
| Température de stockage | -20 °C à +70 °C |
| Humidité de fonctionnement | 0 à 80 % |
| Fonctions | Marche/arrêt, métrique/pouces, remise à zéro |
| Nettoyage | Avec du pétrole ; lubrification avec huile d'horlogerie |
| Entretien | Garder propre, éviter les fluides dans l'électronique |
| Produits d'entretien interdits | Acétone, alcool |
| Garantie | 24 mois contre défauts de fabrication (UE) |
FOIRE AUX QUESTIONS - 3472B Toolland
Questions des utilisateurs sur 3472B Toolland
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre équipements de mesure au format PDF gratuitement ! Retrouvez votre notice 3472B - Toolland et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil 3472B de la marque Toolland.

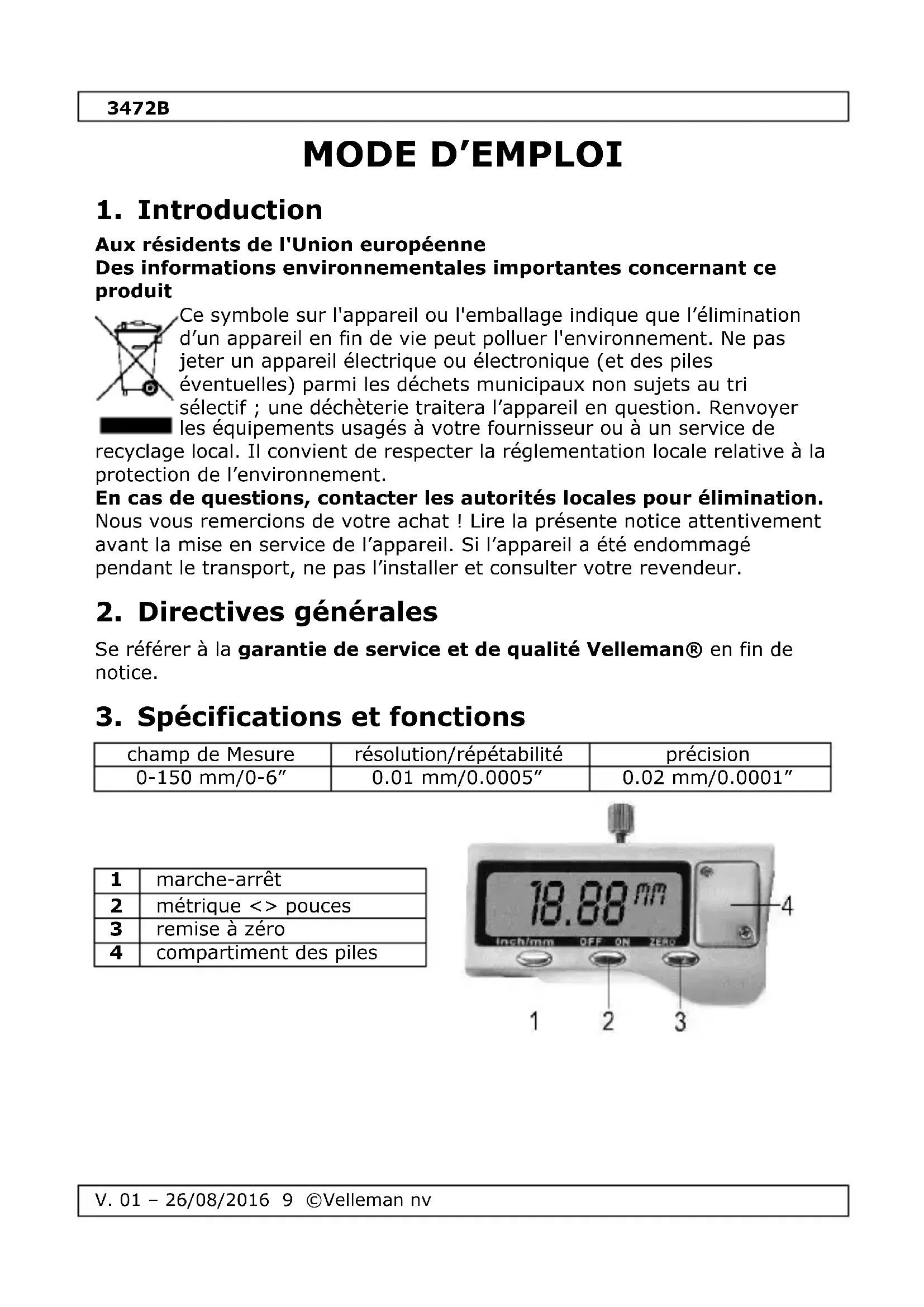

MODE D'EMPLOI 3472B Toolland
Des informations environnementales importantes concernant ce produit
Ce symbole sur l'appareil ou l'emballage indique que l'élimination d'un appareil en fin de vie peut polluer l'environnement. Ne pas jeter un appareil électrique ou électronique (et des piles eventuelles) parmi les déchets municipaux non sujets au tri sélectif; une déchetterie traitera l'appareil en question. Renvoyer les équipements usagés à votre fournisseur ou à un service de
recyclage local. Il convient de respecter la réglementation locale relative à la protection de l'environnement.
Nous vous remercions de votre achat! Lire la présente notice attentivement avant la mise en service de l'appareil. Si l'appareil a été endommagé pendant le transport, ne pas l'installer et consulter libre revendeur.
2. Directives générales
Se référer à la garantie de service et de qualité Velleman® en fin de notice.
3. Spécifications et fonctions
| champ de Mesure | résolution/répétabilité | précision |
| 0-150 mm/0-6" | 0.01 mm/0.0005" | 0.02 mm/0.0001" |

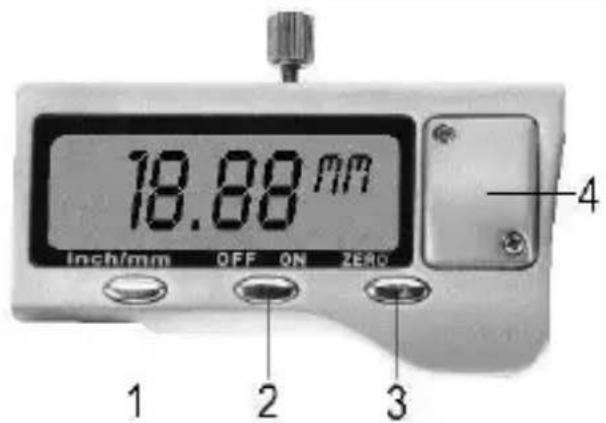

| 1 | marche-arrêt |
| 2 | métrique <> pouces |
| 3 | remise à zéro |
| 4 | compartiment des piles |
3472B
| sortie de données | sortie sérieelle pour interface avec un ordinateur ou une imprimante |
| vitesse de mesure max. | 1.5 m/sec ou 60"/sec |
| écran | LCD, avec signe minus « - », 5 caractères en hauteur 4.7 mm/0.185", petit digit et indication « in » pour mesure en pouces |
| pile | 1x pile protoxyde 1.5 V pour une année d'usage continu |
| indication pile usée par écran clignotant | |
| température de fonctionnement | 0 °C ~ +40 °C |
| température de stockage | -20 °C ~ +70 °C |
| humidité de fonctionnement | 0 à 80 % |
4. Nettoyage et entretien
- Tenez propre l'appareil et le compartiment pile ; empêchez des fluides d'entrer dans la partie électronique pour éviter des dommages.
- Nettoyez l'appareil avec du pétrole; lubrifiez la partie glissante avec un peu d'huile horlogerie. N'utilisez pas d'acétone ou d'alcool.
5. Problèmes et solutions
| problème | cause | solution |
| Les 5 chiffres changent chaque seconde | Le voltage de la pile est sous 1.45 V | Remplacez la pile |
| La valeur affichée ne change pas | Dérenalglement électronique | Enlevez la pile pendant 30 secondes et redémarrez |
| Écran affiche 000.00 mm/00.000" | Un bouton est court-circuité | Enlevez le couvercle et ajustez le ressort du bouton |
| Les boutons ne fonctionnent pas | Ressort du bouton est déformé | Enlevez le couvercle et ajustez le ressort du bouton |
| Mesure n'est pas précise | Le capteur est sale | Enlevez le couvercle et la partie glissante, nettoyez le capteur avec de l'air sous pression (≤ 51 kg/cm2), et nettoyez-le également avec un peu de pétrole |
Pas d'affichage
- Pas de contact avec la pile
- Le voltage de la pile est sous 1.1 V
- Rétablissez le contact avec la pile
- Remplacez la pile
N'employer cet appareil qu'avec des accessoires d'origine. La S.A. Velleman ne peut, dans la mesure conforme au droit applicable, être tenue responsable des dommages ou lésions (directs ou indirects) pouvant résulter de l'utilisation de cet appareil.
Pour plus d'informations concernant cet article et la première version de cette notice, visiter notre site web www.tooland.eu.
Toutes les informations représentées dans cette notice peuvent être modifiées sans notification préalable.
SA Velleman est le titulaire des droits d'auteur pour cette notice. Tous droits mondiaux réservés. Toute reproduction, traduction, copie ou diffusion, intégrale ou partielle, du contenu de cette notice par quelque procédé ou sur tout support électronique que ce soit est interdite sans l'accord préalable écrit du titulaire des droits.
Garantie de service et de qualitévellemane
Depuis 1972, Velleman® a gagné une vaste expérience dans le secteur de l'électronique et est actuellement distributeur dans plus de 85 pays.
Tous nos produits répondent à des exigences de qualité rigoureuses et à des dispositions légales en vigueur dans l'UE. Afin de garantir la qualité, nous soumettons régulièrement nos produits à des contrôles de qualité supplémentaires, tant par notre propre service qualité que par un service qualité externe. Dans le cas improbable d'un défaut malgré toutes les précautions, il est possible d'invoquer notre garantie (voir les conditions de garantie).
Conditions générales concernant la garantie sur les produits grand public (pour l'ue):
- tout produit grand public est garanti 24 mois contre tout vice de production ou de matériel à partir de la date du jour d'acquisition effective;
- si la plainte est justifiée et que la réparation ou le remplacement d'un article est jugé impossible, ou lorsque les coûts s'avèrent disproportionnés, Velleman® s'autorise à remplacer ledit article par un article équivalent ou à rembourser la totalité ou une partie du prix d'achat. Le cas échéant, il vous sera consenti un article de
remplacement ou le remboursement complet du prix d'achat lors d'un
défaut dans un délai de 1 an après l'achat et la livraison, ou un article de remplacement moyennant 50% du prix d'achat ou le remboursement de 50% du prix d'achat lors d'un dernier après 1 à 2 ans.
- tout dommage direct ou indirect survenu à l'article après livreaison (p. ex. dommage lié à l'oxydation, chic, chute, poussière, sable, impureté...) et provoqué par l'appareil, ainsi que son contenu (p. ex. perte de données) et une indemnisation eventuelle pour perte de revenus;
- toute piè oules, pièces en caoutchouc, courroies... (liste illimitée);
- tout dommage qui résulte d'un incendie, de la foudre, d'un accident, d'une catastrophe naturelle, etc.;
- tout dommage provoqué par une négligence, volontaire ou non, une utilisation ou un entretien incorrect, ou une utilisation de l'appareil contraire aux prescriptions du fabricant;
- tout dommage à cause d'une utilisation commerciale, professionnelle ou collective de l'appareil (la période de garantie sera réduite à 6 mois lors d'une utilisation professionnelle);
- tout dommage à l'appareil qui résulte d'une utilisation incorrecte ou différente de celle pour laquelle il a été initialement prévu comme décrit dans la notice;
- tout dommage engendré par un retour de l'appareil emballé dans un conditionnement non ou insuffisamment protégé.
- toute réparation ou modification effectuee par une fierce personne sans l'autorisation explicite de SA Velleman®; - frais de transport de et vers Velleman® si l'appareil n'est plus couvert sous la garantie.
- toute réparation sera fournie par l'endroit de l'achat. L'appareil doit nécessairement être accompa
- tuyau : il est conseillé de consulter la notice et de contrôler les câbles, piles, etc. avant de retourner l'appareil. Un appareil retourné jugé défectueux qui s'avère
- une réparation effectuée en-dehors de la période de garantie fera l'objet de frais de transport;
- toute garantie commerciale ne porte pas atteinte aux conditions susmentionnées.
La liste susmentionnée peut être sujette à une complémentation selon le type de l'article et être mentionnée dans la notice d'emploi.
