3472B - Meetinstrumenten Toolland - Gratis gebruiksaanwijzing en handleiding

Producttype	Digitale schuifmaat
Merk	Toolland
Model	3472B
Meetbereik	0 tot 150 mm (0 tot 6 inch)
Resolutie	0,01 mm (0,0005 inch)
Nauwkeurigheid	±0,02 mm (±0,0001 inch)
Weergave	LCD, 5 tekens, hoogte 4,7 mm, inch-indicator
Voeding	1 batterij 1,5 V
Batterijduur	Ongeveer 1 jaar bij continu gebruik
Batterij-indicator laag	Knipperend scherm
Data-uitgang	Serieel voor PC of printerinterface
Maximale meetsnelheid	1,5 m/s of 60 inch/s
Bedrijfstemperatuur	0 °C tot +40 °C
Opslagtemperatuur	-20 °C tot +70 °C
Bedrijfsvochtigheid	0 tot 80%
Functies	Aan/uit, metrisch/inch, nulstellen
Reiniging	Met petroleum; smering met klokolie
Onderhoud	Houd schoon, vermijd vloeistoffen in de elektronica
Verboden onderhoudsproducten	Aceton, alcohol
Garantie	24 maanden tegen fabricagefouten (EU)

Veelgestelde vragen - 3472B Toolland

Hoe vervang ik de batterij van de Toolland 3472B?

Open het batterijcompartiment, verwijder de oude batterij en plaats een nieuwe 1,5 V batterij met de juiste polariteit.

Waarom knippert het display?

Het knipperende scherm geeft aan dat de batterij leeg is. Vervang de batterij door een nieuwe.

Wat te doen als de cijfers elke seconde veranderen?

Dit probleem wordt veroorzaakt door een batterijspanning lager dan 1,45 V. Vervang de batterij.

Wat te doen als de weergegeven waarde niet verandert?

Het is een elektronische storing. Verwijder de batterij gedurende 30 seconden en herstart het apparaat.

Wat te doen als het scherm 000.00 mm weergeeft?

Een knop is kortgesloten. Verwijder het deksel en pas de veer van de betreffende knop aan.

Wat te doen als de knoppen niet werken?

De knopveer is vervormd. Verwijder het deksel en pas de veer van de defecte knop aan.

Hoe reinig ik de meetsensor?

Verwijder het deksel en het glijdende deel, reinig de sensor met perslucht (≤ 51 kg/cm²) en daarna met een beetje petroleum.

Hoe schakel ik tussen mm en inch?

Druk op de knop metrisch <> inch om van eenheid te wisselen.

Hoe zet ik de weergave op nul?

Sluit de schuifmaat volledig en druk op de knop nulstellen.

Wat is de nauwkeurigheid van de Toolland 3472B?

De nauwkeurigheid is ±0,02 mm (±0,0001 inch) over het gehele meetbereik.

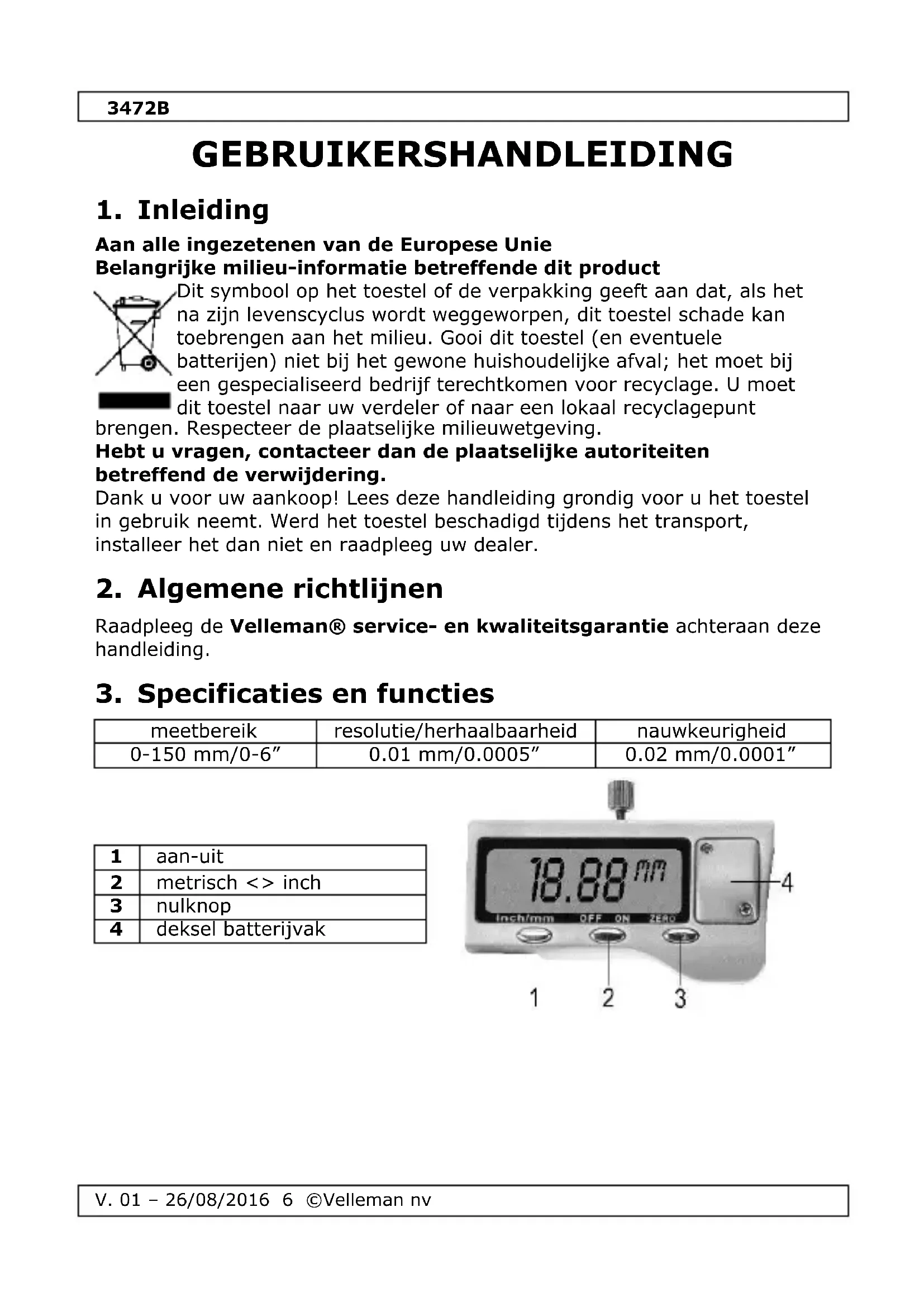

GEBRUIKSAANWIJZING 3472B Toolland

Aan alle ingezeten van de Europese Unie Belangrijke milieu-informatie betreffende dit product

• Dit symbolism op het toestel of de verpakking geeft aan dat, als het na+zijn levenscylus worden weggeworpen, dit toestel schade kan toebrengen aan het milieu. Gooi dit toestel (en eventuele batterijen) Niet bij het gewone huishoudelijkke afval; het moet bij een gespecialiseerd bedrijfterechtkomen voor recyclage. U moet dit toestel maar uw verdeler ofণ een lokaal recyclagepunt

brengen. Respecteer deplaatselijke milieuuwetgeving.

Hebt u vragen, contacteer dan deplaatselijke autoriteiten betreffend de verwijdering.

Dank u voor uw aankoop! Lees deze handleiding grondig voor u het toestel in gebruik neemt. Werd het toestel beschadigdijdens het transport, installeer het dan Niet en raadpleeg uw dealer.

2. Algemene richtlijnen

Raadpleeg de Velleman® service- en kwaliteitsgarantie anscheraan deze handledging.

3. Specificities en functies

meetbereik	resolutie/herhaalbaarheid	nauwkeurigheid
0-150 mm/0-6"	0.01 mm/0.0005"	0.02 mm/0.0001"

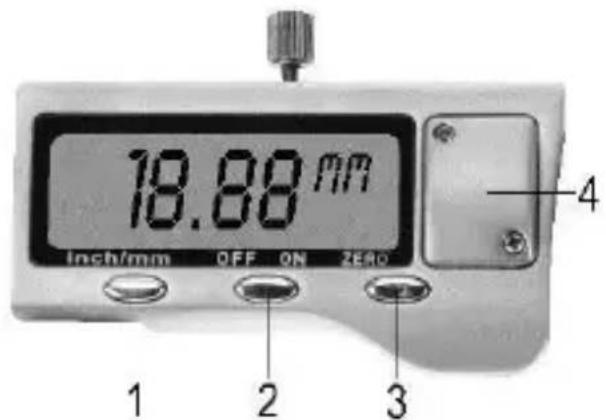

1	aan-uit
2	metrisch <> inch
3	nulknop
4	deksel batterijvak

3472B

gegevensuitgang	serièle uitgang voor interface met computer of printer
max. meetsnelheid	1.5 m/sec of 60"/sec
scherm	lcd, met minteken "-", 5 karakters met hoogte 4.7 mm / 0.185", 'in'-aanduiding metkleine 5 voor halve waarde in inchmetingen
batterij	1x 1.5 V zilveroxidebatterij voor een一年多continu gebruik
	als de batterij bijna uitgeput is gaat het scherm knipperen
werktemperatuur	0 °C ~ +40 °C
opslagtemperatuur	-20 °C ~ +70 °C
werkvochtigheid	0 tot 80 %

4. Reiniging en onderhoud

• Houd het toestel en het batterijvak schoon; LAST goen vloeistoffen in het elektronische gedeelte komen om het Niet te beschaden.
• Maak het toestel schoon met benzine, en smeer het met een beetje horlogeolie. Gebruik geen aceton of alcohol.

5. Problemen en oplossingen

probleem	oorzaak	oplossing
De 5 cijfers veranderen elke seconde	Spanning van batterij ligt onder 1.45 V	Batterij verrangen
Getoonde waarde verandert nicht	Storing in de elektronica	Haal de batterij 30 seconden uit het toestel
LCD toont enkel 000.00 mm/00.000"	Er is een knop kortgesloten	Verwijder het dekseltje en zet de knopveren goed
Functietoetsen werken nicht	Knopveer is gebogen of cervormd	Verwijder het dekseltje en zet de knopveren goed
Schuifmaat meet nicht precies	Sensor Is vuil	Verwijder de bovenkant en het glijstuk, blaas de sensor schoon (≤ 51 kg/cm2), en maak hem schoon met een beetje benzine

3472B

Erverschijnt niets op het scherm

1. De batterij geeft geen contact

2. Spanning batterij ligt onder 1.1 V

3. Herstel contact met batterij

4. Vervang de batterij

Gebruik dit toestel enkel met originele accessoires. Velleman nv is nicht aansprakelijk voor schade of kwetsuren bij (verkeerd) gebruik van dit toestel. Voor meer informatie over dit product en de LASTe versie van deze handleiding, zie www.toolland.eu. De informatie in deze handleiding kan te allen tjnde worden gewijzigd+zonder voorafgaande kennisgeving.

© AUTEURSrecht

Velleman nv heeft het auteursrecht voor deze handleiding. Alle weltwijdre rechten voorbehonden. Het is Niet toegestaan om deze handleiding of gedeelten ervan over te nemen, te kopieren, te vertalen, te bewerken en op te slaan op een elektronisch medium zonder voorafgaande schriftelijke toestemming van de rechthebbende.

MODE D'EMPLOI

1. Introduction

Velleman® service- en kwaliteitsgarantie

Velleman® heeft sinds+zijn oprichting in 1972 een ruime ervaring opgebouwd in de elektronicawereld en verdweit op dit moment producten in meer dan 85 landen. Al once producten beantwoorden aan strikte kwaliteitseisen en aan de wettelijkbepalingen geldig in de EU. Om de kwaliteit te werkborgen, ondergaan once producten op regelmatigeijdstippen een extra kwaliteit'scontrole, zowel door once eigien kwaliteitsfedeling als door externe gespecialiserde organisations. Mocht er ondanks deze voorzorgen toch een probleem optreden, dan kurz u steeds een beroep doen op once werkborg (zie werkborgvoorwaarden).

Algemene waarborgvoorwaarden consumentengoederen (voor Europese Unie):

• Op alle consumentengoederen geldt een garantieperiode van 24 maanden op productie- en materiaalfouten en dit vanaf de oorspronkelijke aankoopdatum.
• Indien de klacht gegrand is en een gratis reparatie of verranging van een articel onmogelijk is of indien de kosten hiervoor buiten verhouding zich, kan Velleman® beslissen het desbetreffende articel te verrangen door een gelijkwaardig articel of de aankoopsom van het articel gedeelrijk of volledig terug te betalen. In dat geval krijgt u een verrangend product of terugbetaling ter waarde van 100% van de aankoopsom bij ontdekking van een gebrek tot eenaar na aankoop en levering, of een verrangend product gegen 50% van de Kostenprijs of terugbetaling van 50% bij ontdekking na eenaar tot 2aar.

Valt nicht onder waarborg:

• allerechtstreekse of onrechtstreekse schade na de leveringveroorzaakt aan het toestel (bv. door oxidatie, schokken, val, stof, vuil,vocht...),en door het toestel,alsook+zijn inhoud (bv. verlies van data),vergoedng voor eventuale winstderving.
• verbruiksgoederen, onderdelen of hulpstukken die onderhevig zijn aan veroudering door normala gebruik zoals bv. batterijen (zowel oplaadbare als Niet-oplaadbare, ingebouwd of verrangbaar), lampen, rubberen onderdelen, aandrijfriemen... (onbeperkte lijst).
• defecten ten gevolge van brand, waterschade, bliksem, ongevallen, naturuarrampen, enz.
• defecten veroorzakt door opzet, nalatigheid of door een onoordeelkundige behandeling, slecht onderhoud of abnormaal gebruik of gebruik van het toestel strijdig met de voorschriften van de fabrikant.

• schade ten gevolge van een commercieel, professioneel of collectief gebruik van het apparaat (bij professioneel gebruik worden de garantieperiode herleid tot 6 maand).

• schade veroorzaakt door onvoldoende bescherming bij transport van het apparaat.

• alle schade door wijzigingen, reparaties of modifications uitgevoerd door derden zonder toestemming van Velleman®.
• Toestellen dieren ter reparatie aangeboden te worden bij uw Velleman®-verdeler. Het toestel dient vergezeld te zichn van het oorspronkelijke aankoopbewijs. Zorg voor een degelijkke verpakking (bij voorkeur de originele verpakking) en voeg een duidelijke foulomschrijving bij.
  Tip: alvorens het toestel voor reparatie aan te bieden, kijk nog eens na of er geen voor de hand liggende reden is waarom het toestel zich aan behoren werkct (zie handleiding). Op deze wijze kutu Kosten en tijt besparen. Denk eraan dat er ook voor Niet-defecte toestellen een kost voor controe aangerekend kan worden.
• Bij reparations buiten de waarborgperiode zullen transportkosten aangerekend worden.
• Elke commercie guaranteeaat deze rechten onverminderd.

Bovenstaande opsomming kan eventuele aangepast worden naargelang de aard van het product (zie handleiding van het betreffende product).
