ThermoCamera Connect - équipements de mesure Laserliner - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type d'appareil	Caméra thermique
Résolution de l'image	320 x 240 pixels
Plage de température	-20 °C à 300 °C
Connectivité	Wi-Fi, USB
Écran	Écran LCD couleur de 3,5 pouces
Fonctionnalités supplémentaires	Enregistrement vidéo, capture d'image, analyse thermique
Utilisation	Inspection de bâtiments, détection de fuites, surveillance thermique
Maintenance	Nettoyage de l'objectif, mise à jour du firmware
Sécurité	Utiliser uniquement dans les plages de température spécifiées
Informations générales	Compatible avec applications mobiles pour visualisation et analyse

FOIRE AUX QUESTIONS - ThermoCamera Connect Laserliner

Comment connecter la ThermoCamera Connect à mon smartphone ?

Pour connecter la ThermoCamera Connect à votre smartphone, assurez-vous que le Bluetooth est activé sur votre appareil. Ouvrez l'application Laserliner sur votre smartphone et sélectionnez 'Connecter un appareil'. Suivez les instructions à l'écran pour établir la connexion.

Pourquoi la caméra n'affiche-t-elle pas d'image ?

Vérifiez que la caméra est correctement chargée et allumée. Assurez-vous également que l'objectif de la caméra n'est pas obstrué et que vous êtes à une distance appropriée de l'objet à mesurer.

Comment calibrer la ThermoCamera Connect ?

Pour calibrer la ThermoCamera Connect, accédez aux paramètres de l'appareil dans l'application Laserliner. Sélectionnez 'Calibration' et suivez les instructions pour ajuster les paramètres selon vos besoins.

Que faire si la température mesurée est incorrecte ?

Assurez-vous que la caméra est correctement calibrée et que vous utilisez le mode de mesure approprié. Vérifiez également si l'objet mesuré est à une distance optimale et que l'environnement ne perturbe pas la mesure (comme des courants d'air ou des surfaces réfléchissantes).

La batterie de ma ThermoCamera Connect se décharge rapidement, que faire ?

Pour prolonger la durée de vie de la batterie, évitez d'utiliser la caméra en continu pendant de longues périodes. Vérifiez également si des applications en arrière-plan consomment de l'énergie et fermez-les si nécessaire.

Comment mettre à jour le firmware de la ThermoCamera Connect ?

Pour mettre à jour le firmware, ouvrez l'application Laserliner et connectez-vous à votre ThermoCamera Connect. Allez dans les paramètres et recherchez les mises à jour disponibles. Suivez les instructions pour installer la dernière version du firmware.

Puis-je utiliser la ThermoCamera Connect dans des conditions de forte humidité ?

Il est recommandé d'éviter d'utiliser la ThermoCamera Connect dans des conditions de forte humidité, car cela peut affecter les performances de l'appareil. Si vous devez l'utiliser dans de telles conditions, assurez-vous de bien sécher la caméra après utilisation.

Comment transférer des images de la caméra vers mon ordinateur ?

Pour transférer des images, connectez la ThermoCamera Connect à votre ordinateur via le câble USB fourni. Une fois connectée, ouvrez le dossier de l'appareil sur votre ordinateur et copiez les images souhaitées sur votre disque dur.

MODE D'EMPLOI ThermoCamera Connect Laserliner

Lisez entièrement le mode d'emploi, le carnet ci-joint « Remarques supplémentaires et concernant la garantie » et les renseignements et consignes présentés sur le lien Internet précisé à la fin de ces instructions. Suivez les instructions mentionnées ici. Conservez ces informations et les donner à la personne à laquelle vous remettez l'instrument.

Fonction / Utilisation

Cet appareil est conçu pour la visualisation optique de processus thermiques et permet la mesure sans contact de la température de surfaces par évaluation du rayonnement dans la plage de longueur d'ondes infrarouge à l'aide du microbolomètre non refroidi intégré. La représentation imagée du capteur permet d'obtenir une reproduction visuelle des rapports de températures du bâtiment examiné. La coloration des différentes températures mesurées dans un thermogramme à représentation en couleurs fausses permet de visualiser les différences de températures. Il peut servir au repérage de surcharges dans des composants électroniques, à la détection de surchauffe sur des composants mécaniques, à la recherche et à l'analyse de conduites chauffantes dans les murs et le sol, à l'évaluation de systèmes frigorifiques et de climatisation, etc.

Consignes de sécurité générales

• Utiliser uniquement l'instrument pour l'emploi prévu dans le cadre des spécifications.
• Les appareils et les accessoires ne sont pas des jouets. Les ranger hors de portée des enfants.
• Les transformations ou modifications de l'appareil ne sont pas autorisées, et annuleraient l'homologation et les spécifications de sécurité.
• Ne pas soumettre l'appareil à une charge mécanique, ni à des températures extrêmes ni à de l'humidité ou à des vibrations importantes.
• Ne plus utiliser l'instrument lorsqu'une ou plusieurs fonction(s) ne fonctionne(nt) plus ou lorsque le niveau de charge de la pile est bas.
• Utiliser uniquement des accessoires d'origine. Le droit à la garantie expire en cas d'utilisation d'accessoires inappropriés.
  – Il est possible d'afficher le progrès du processus de charge en appuyant brièvement sur la touche ON/OFF (MARCHE/ARRÊT).
• La charge résiduelle s'affiche en rouge en cas de faible charge de l'accu.
• Il est également possible de charger l'accu pendant le fonctionnement de l'appareil.
• Débrancher le bloc d'alimentation électrique du secteur lorsque l'appareil n'est pas utilisé.
• N'utiliser en aucun cas une rallonge ou un produit semblable, des accessoires non agréés parle fabricant avec le chargeur car cela pourrait entraîner des risques d'incendie, des risques d'électrocution ou des blessures corporelles.

Consignes de sécurité

Utilisation avec des rayonnements électromagnétiques et des rayonnements électromagnétiques RF

• Il faut tenir compte des restrictions des activités par ex. dans les hôpitaux, les avions, les stations-services ou à proximité de personnes portant un stimulateur cardiaque. Les appareils électroniques peuvent être la source ou faire l'objet de risques ou de perturbations.
• L'utilisation de l'instrument de mesure à proximité de tensions élevées ou dans des champs alternatifs électromagnétiques forts peut avoir une influence sur la précision de la mesure.
• L'appareil de mesure est doté d'une interface radio.
• L'appareil de mesure respecte les prescriptions et les valeurs limites de compatibilité électromagnétique conformément à la directive RED 2014/53/UE.
• Umarex GmbH & Co. KG déclare par la présente que le type d'appareil radio ThermoCamera Connect est conforme aux principales exigences et aux autres dispositions de la directive européenne pour les équipements radioélectriques 2014/53/UE (RED). Il est possible de consulter le texte complet de la déclaration de conformité UE à l'adresse Internet suivante : http://laserliner.com/info?an=AGR
• Cet appareil est conforme aux limites CE d'exposition aux rayonnements fixées pour un environnement non contrôlé. Pour protéger les personnes des rayonnements électromagnétiques, cet appareil devrait être utilisé à une distance minimale de 20 cm du corps.

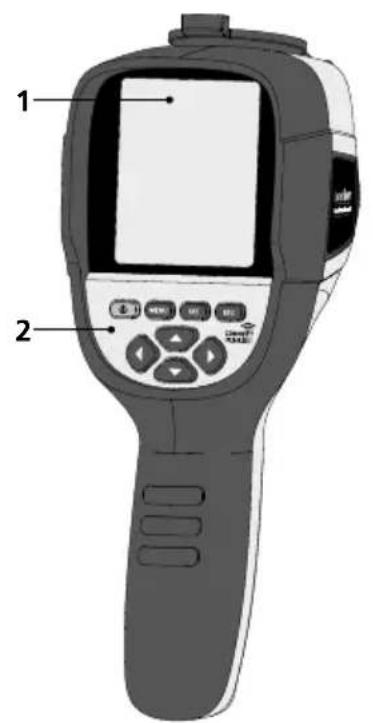

1 Écran TFT couleur de 3,2 po
2 Touches directes
3 Protection de la lentille
4 Caméra
5 Lentille de la caméra infrarouge
6 Trigger: Enregistrement / Prise de vue
7 Compartiment à accu
8 Trappe

a MARCHE / ARRÊT
b Navigation par menu
c Navigation par menu / Commutation photo numérique, fondu photo infrarouge / photo numérique et photo infrarouge
d Sélectionner le menu principal / Quitter le menu principal (annuler) / mémoriser photo

e Commande des menus (confirmation) / Ne pas mémoriser la photo
f Commande des menus (annuler)
g Navigation par menu / Commutation photo numérique, fondu photo infrarouge / photo numérique et photo infrarouge
h Navigation par menu

i Interface micro USB

1 2 3 4 20.5°C e=0.96 12 15.3°C 11 24°C 10 20.5°C 9 8 MAX:24.7°C MIN:15.3°C 14:55 5 6 7

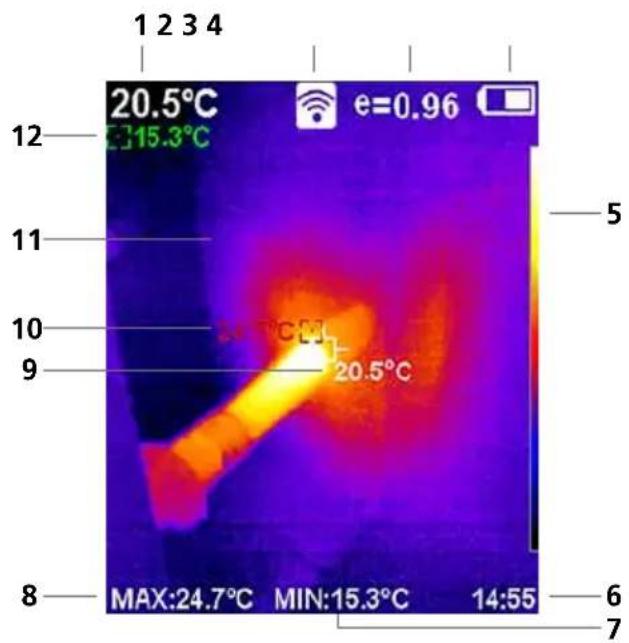

Vue de mesure standard

1 Température au centre de l'image
2 WLAN actif
3 Degré d'émission réglé
4 Affichage de l'état de charge du pack d'accus
5 Tableau des couleurs
6 Heure
7 Température min.
8 Température max.
9 Température au centre de l'image
10 Température max.
11 Image thermographique
12 Température min.

Laserliner

20.5°C 15.3°C e=0.96 20.5°C 13——— Photos ▶ 14——— Pal. couleur ▶ 15——— Émissivité ▶ 16——— Réglages ▶ 14:55

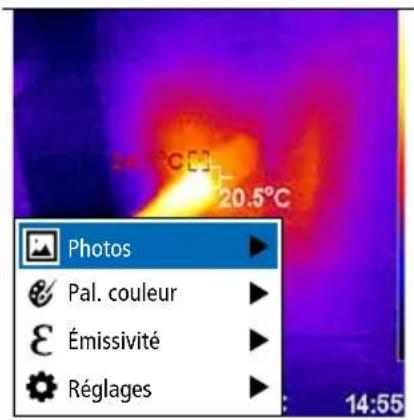

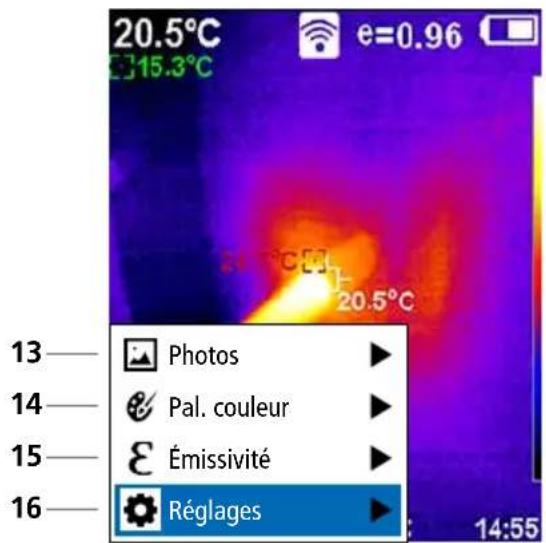

Menu principal

13 Sélectionner la galerie médias
14 Changer la palette de couleurs
15 Réglage du degré d'émission
16 Réglages

Réglages M. hors cir. aut. Intensité Langue Form. heure Régl. heure Point WLAN Corr. Photo Version 17 18 19 20 21 22 23 24 25 14:55

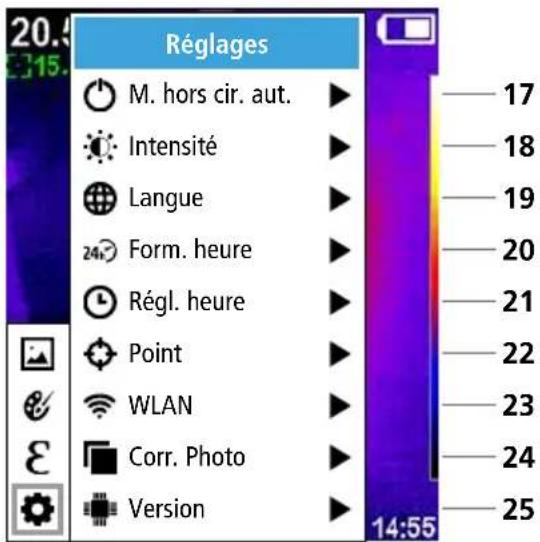

Réglages du menu principal

17 Arrêt automatique
18 Luminosité de l'écran
19 Langue du menu
20 Form. heure
21 Réglage de l'heure
22 Point (point de mesure)
23 Activer/Désactiver la connexion WLAN
24 Corr. Photo
25 Version du logiciel

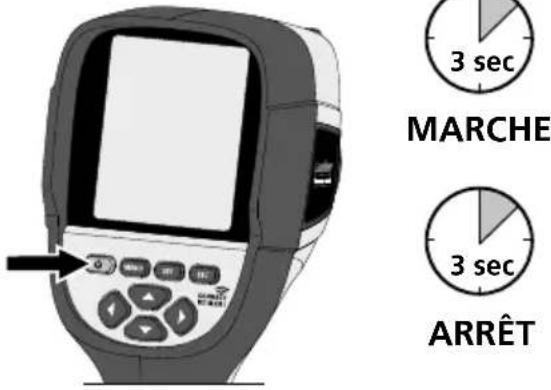

1 MARCHE / ARRÊT

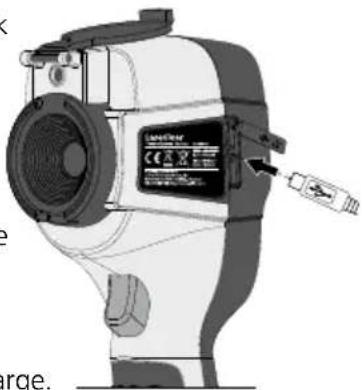

2 Chargement du pack d'accus Li-ion

Pour la recharge du pack d'accus Li-ion, insérer le câble USB fourni avec l'appareil dans la prise de recharge « i » et le raccorder au bloc d'alimentation électrique USB 2.0.

Il est possible d'utiliser l'appareil pendant la charge.

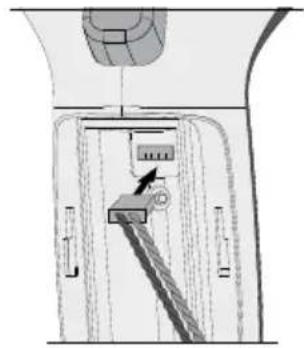

3 Retirer / insérer le bloc de piles Li-Ion

Ouvrir le compartiment à accus (7) puis retirer / introduire le pack d'accus. Faire attention à ce que la polarité soit correcte.

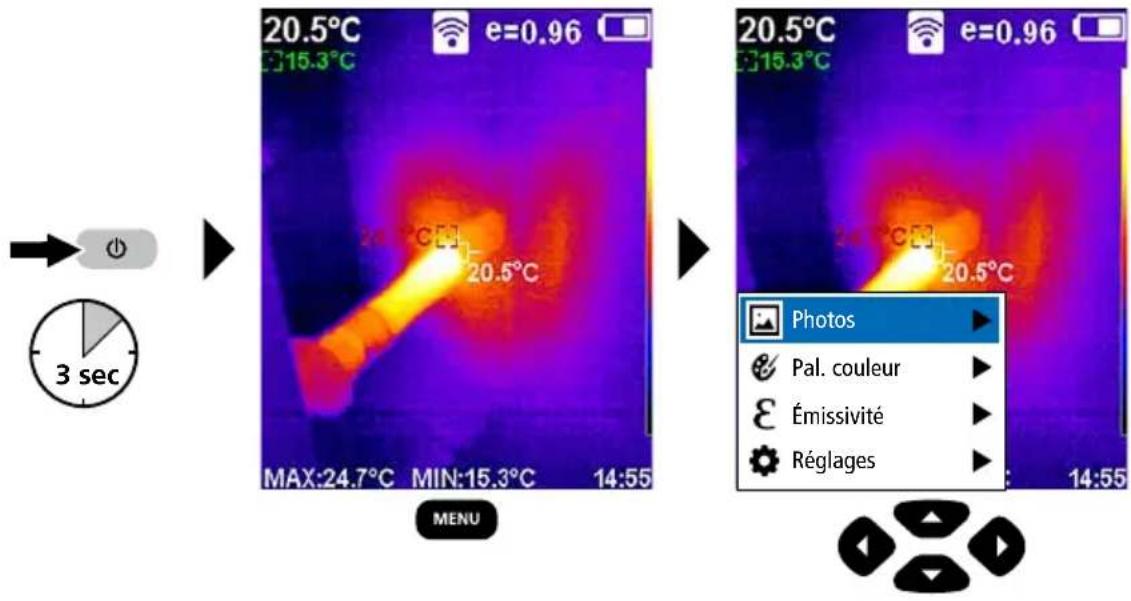

Il est possible de procéder aux réglages généraux et spécifiques à la mesure dans le menu principal. Le menu se contrôle à partir des quatre touches directes (b, c, g, h).

20.5°C e=0.96 15.3°C 20.5°C 20.5°C MAX:24.7°C MIN:15.3°C 14:55 20.5°C 20.5°C 20.5°C 20.5°C e=0.96 15.3°C Photos Pal. couleur Émissivité Réglages 3 sec MENU

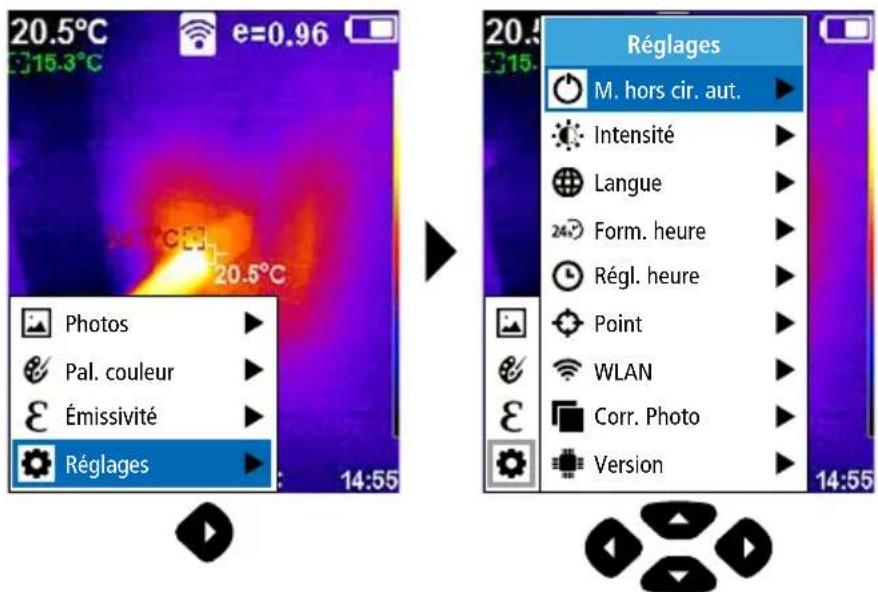

5.0 Réglages

20.5°C 15.3°C e=0.96 20.5°C Photos Pal. couleur Émissivité Réglages 14:55 Réglages M. hors cir. aut. Intensité Langue Form. heure Régl. heure Point WLAN Corr. Photo Version 14:55

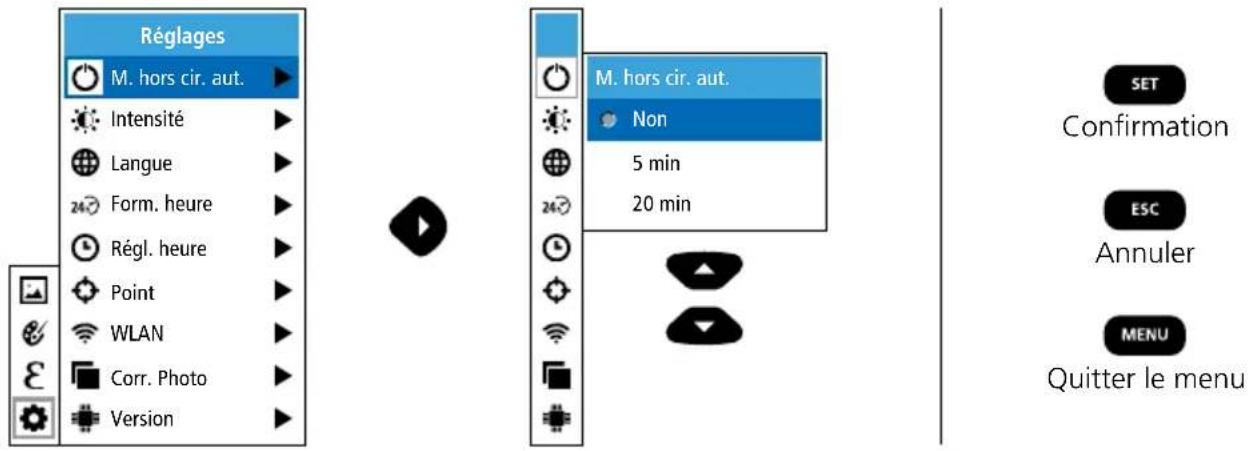

5.1 Réglages : Arrêt automatique

L'écran s'éteint automatiquement dès que la durée d'inactivité réglée est écoulée.

Réglages M. hors cir. aut. Intensité Langue Form. heure Régl. heure Point WLAN Corr. Photo Version M. hors cir. aut. Non 5 min 20 min SET Confirmation ESC Annuler MENU Quitter le menu

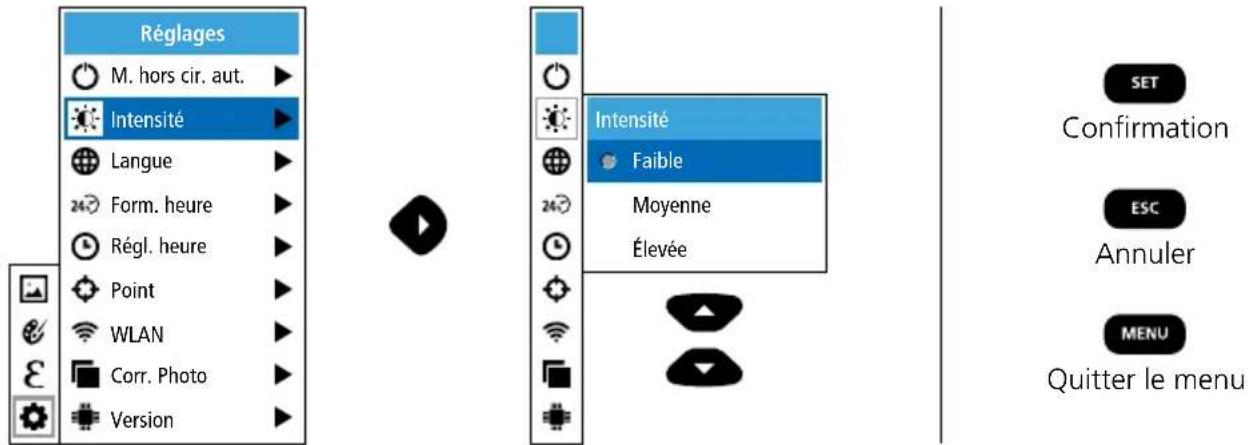

5.2 Réglages : Luminosité de l'écran

Réglages M. hors cir. aut. Intensité Langue Form. heure Régl. heure Point WLAN Corr. Photo Version Intensité Faible Moyenne Élevée SET Confirmation ESC Annuler MENU Quitter le menu

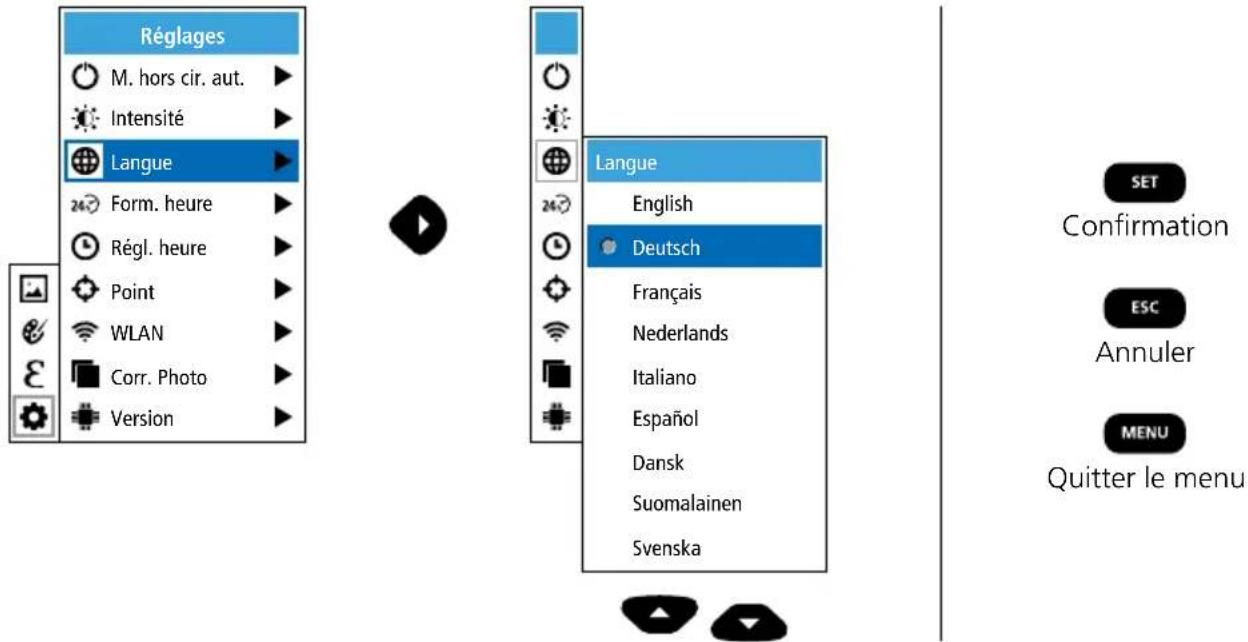

5.3 Réglages : Réglage de la langue du menu EN / DE / FR / NL / IT / ES / DK / FI / SE

Réglages M. hors cir. aut. Intensité Langue Form. heure Régl. heure Point WLAN Corr. Photo Version Langue English Deutsch Français Nederlands Italiano Español Dansk Suomalainen Svenska SET Confirmation ESC Annuler MENU Quitter le menu

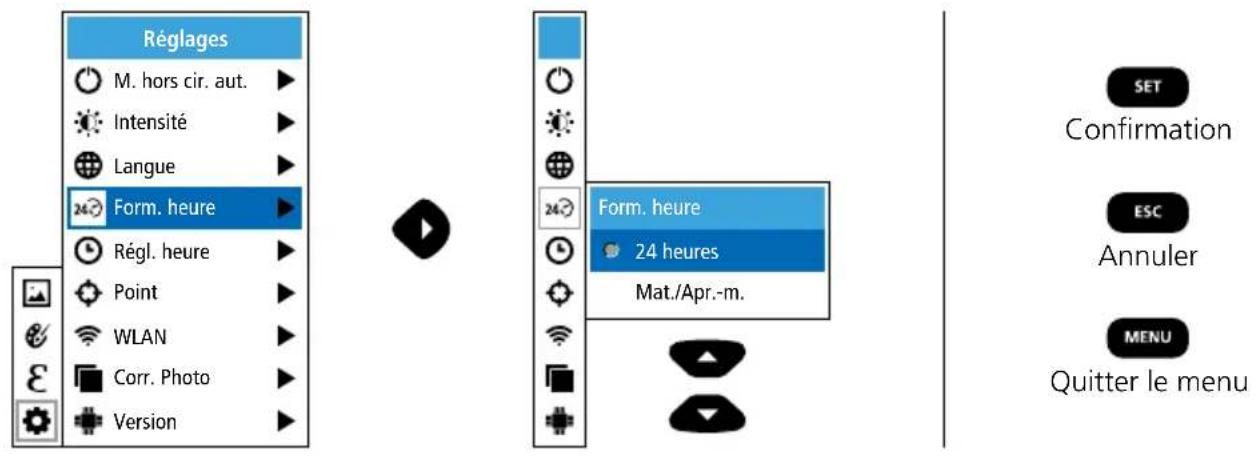

5.4 Réglages : Form. heure

Réglages M. hors cir. aut. Intensité Langue Form. heure Règl. heure Point WLAN Corr. Photo Version Form. heure 24 heures Mat./Apr.-m. SET Confirmation ESC Annuler MENU Quitter le menu

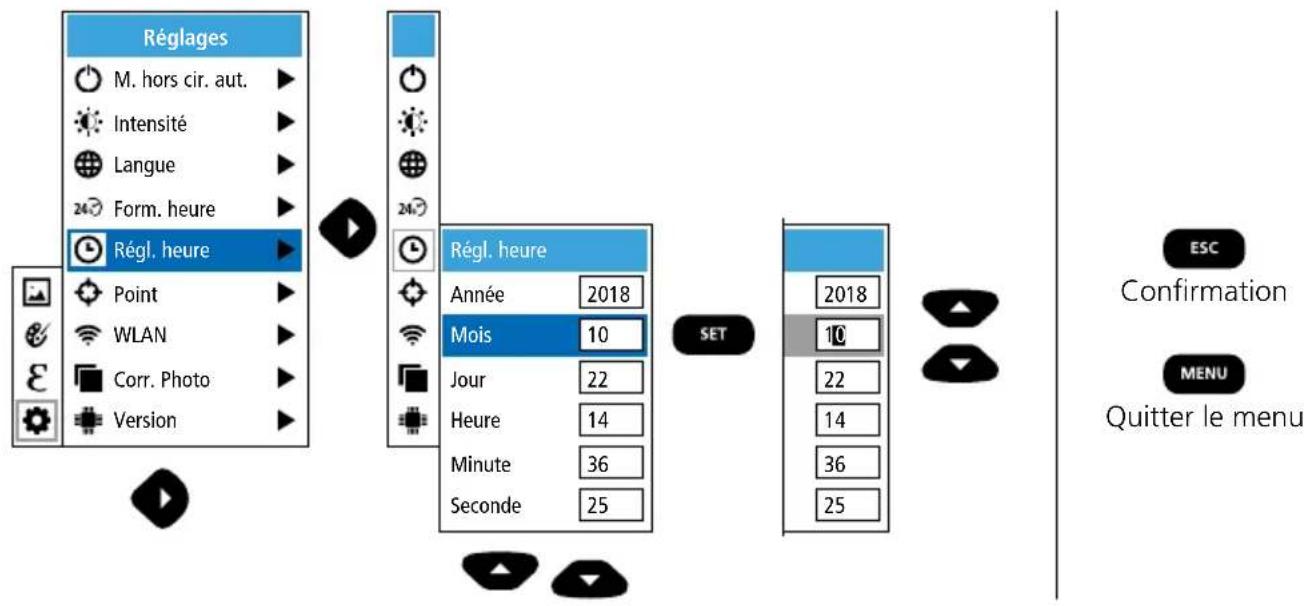

5.5 Réglages : Réglage de l'heure

Réglages M. hors cir. aut. Intensité Langue Form. heure Régl. heure Point WLAN Corr. Photo Version Régl. heure Année 2018 Mois 10 Jour 22 Heure 14 Minute 36 Seconde 25 SET 2018 10 22 14 36 25 ESC Confirmation MENU Quitter le menu

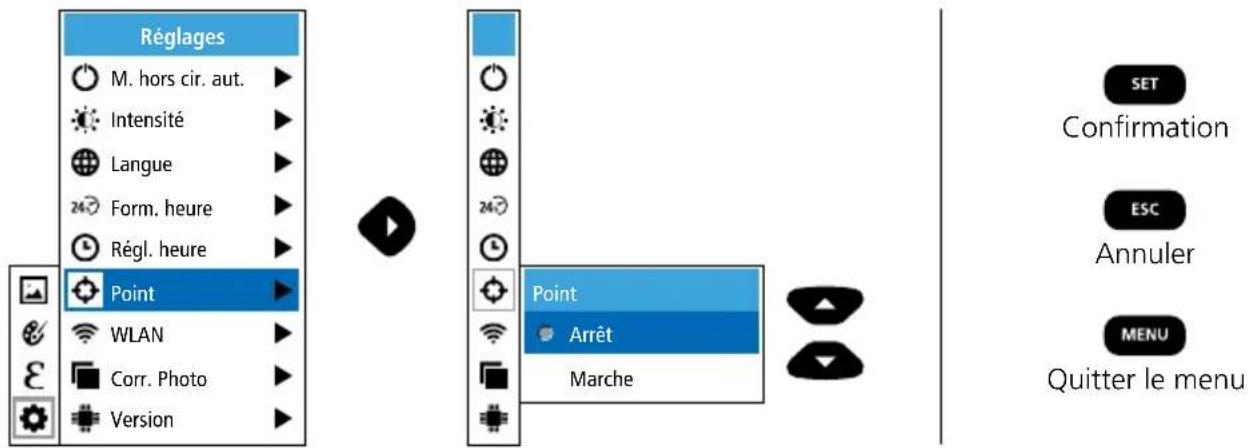

5.6 Réglages : Point (point de mesure)

La température s'affiche par défaut au centre de la photo. Il est possible d'ajouter deux points de mesure (points) : MAX : température maximale, MIN : température minimale.

Réglages M. hors cir. aut. Intensité Langue Form. heure Régl. heure Point WLAN Corr. Photo Version Point Arrêt Marche SET Confirmation ESC Annuler MENU Quitter le menu

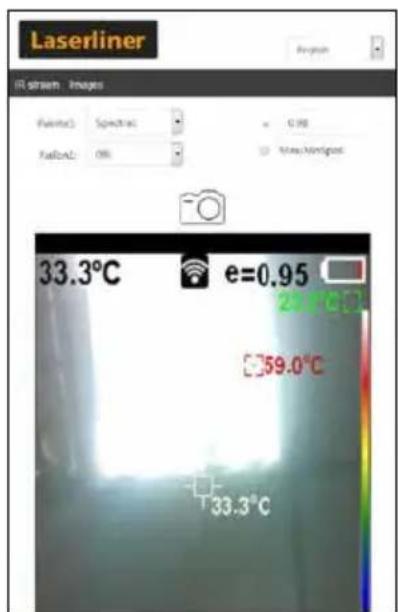

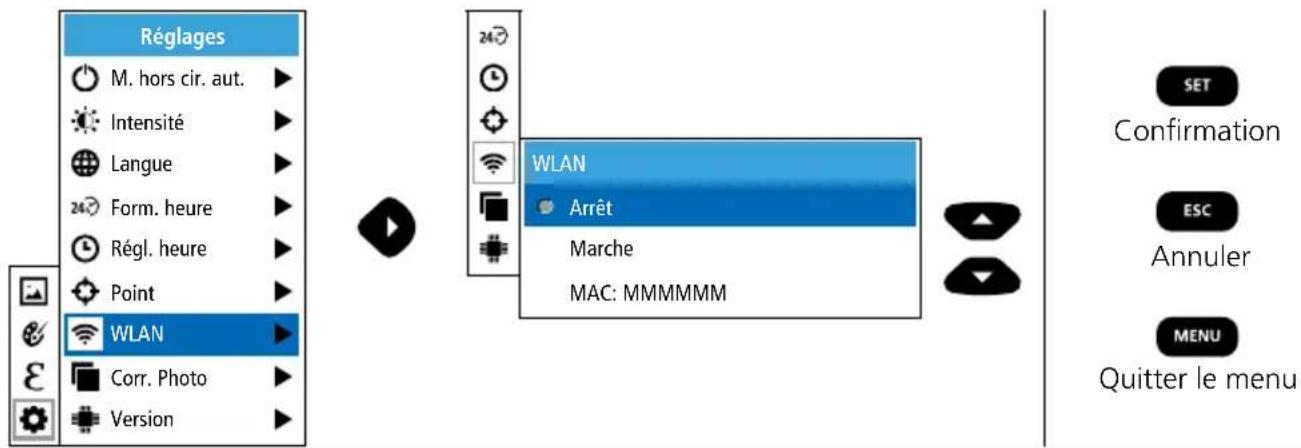

5.7 Réglages : Connexion WLAN

Pour analyser les données, il est possible de connecter l'appareil ThermoCamera Connect via WLAN avec un terminal compatible avec WLAN (un ordinateur personnel de bureau ou un téléphone portable) Il faut, pour cela, tout d'abord sélectionner le SSID WLAN sur l'appareil (MAC : MMMMMM). MMMMMM correspond à l'adresse MAC.

Réglages M. hors cir. aut. Intensité Langue Form. heure Régl. heure Point WLAN Corr. Photo Version WLAN Arrêt Marche MAC: MMMMMM SET Confirmation ESC Annuler MENU Quitter le menu

Il faut ensuite établir la connexion au niveau du terminal avec le SSID adéquat. L'appareil ThermoCamera Connect met les données à disposition à l'adresse IP 192.168.230.1 port 80 via un navigateur moderne quelconque.

Laserliner RT stream Images Parameters: Spectral Fallo: 0% e=0.95 33.3°C e=0.95 33.3°C 59.0°C

5.8 Réglages : Corr. Photo

Réglages M. hors cir. aut. Intensité Langue Form. heure Régl. heure Point WLAN Corr. Photo Version SET Confirmation ESC Annuler

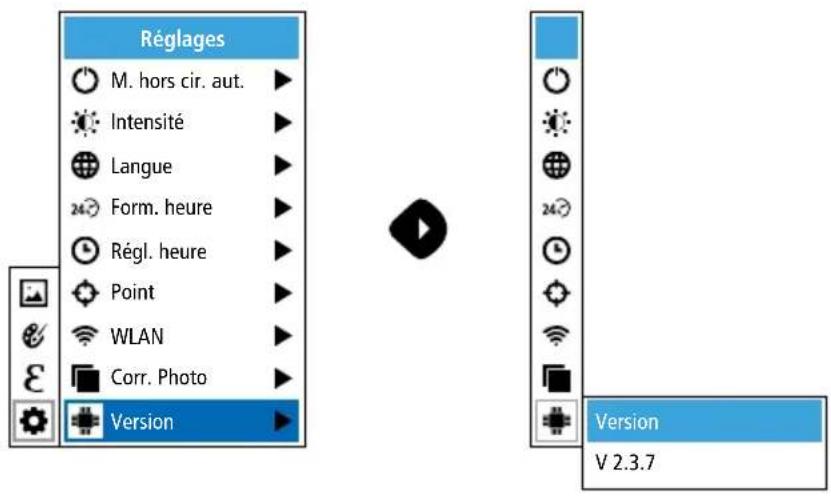

5.9 Réglages : Version

Réglages M. hors cir. aut. Intensité Langue Form. heure Régl. heure Point WLAN Corr. Photo Version Version V 2.3.7

6.0 Émissivité

Avant chaque intervention, il convient de vérifier les réglages de mesure pour la mesure infrarouge ou de les régler en fonction de la mesure en question afin de pouvoir garantir une mesure exacte. Il faut en particulier prendre en compte ici les paramètres généraux relatifs aux degrés d'émission.

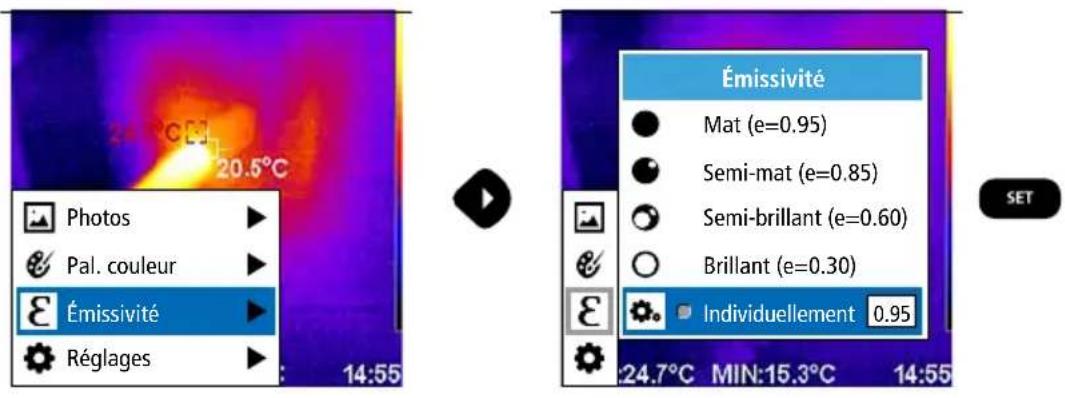

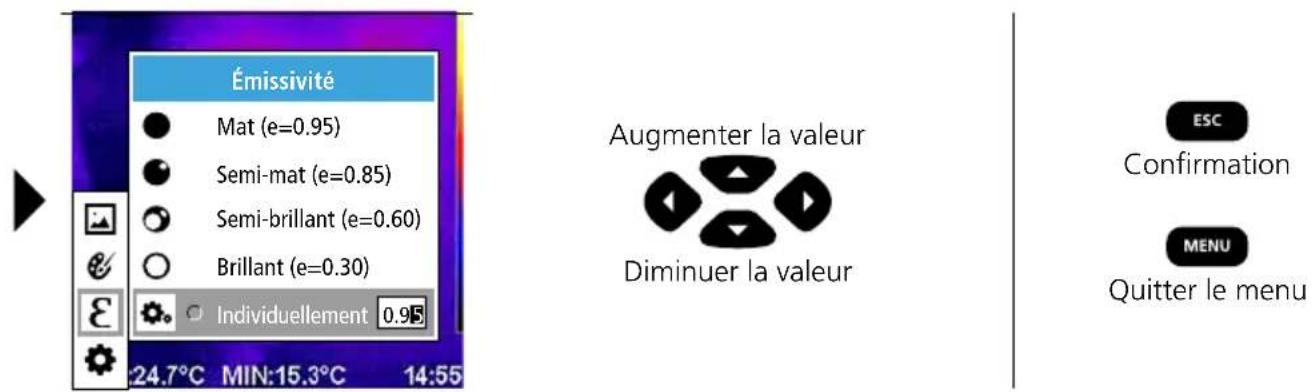

6.1 Émissivité : Degré d'émission

Le degré du rayonnement infrarouge émis par chaque corps en fonction du matériau ou de la surface est déterminé par le degré d'émission (compris entre 0,10 et 1,0). Il est impératif de régler le degré d'émission afin d'obtenir une mesure exacte. En plus des degrés d'émission prescrits, il est également possible de régler un degré d'émission particulier en consultant la liste des matériaux.

20.5°C Photos Pal. couleur Émissivité Réglages 14:55 Émissivité Mat (e=0.95) Semi-mat (e=0.85) Semi-brillant (e=0.60) Brillant (e=0.30) Individuellement 0.95 24.7°C MIN:15.3°C 14:55 SET

Émissivité Mat (e=0.95) Semi-mat (e=0.85) Semi-brillant (e=0.60) Brillant (e=0.30) Individuellement 0.95 24.7°C MIN:15.3°C 14:55 Augmenter la valeur Diminuer la valeur ESC Confirmation MENU Quitter le menu

Tableau des degrés d'émission (Valeurs indicatives avec tolérances)

Métaux
Acier		Alliage A3003		Fer, fonte
roulé à froid	0,80	oxydé	0,20	non oxydé	0,20
plaque meulée	0,50	gratté	0,20	Fonte	0,25
plaque polie	0,10	Aluminium		Inconel
Alliage (8% de nickel, 18% de chrome)	0,35	oxydé	0,30	oxydé	0,83
		poli	0,05	électropoli	0,15
galvanisé	0,28	Chrome oxyde 0,81		Laiton
oxydé	0,80			poli	0,30
fortement oxydé	0,88	Cuivre		oxydé	0,50
juste laminé	0,24	oxydé	0,72
surface rugueuse, lisse	0,96	Cuivre oxyde	0,78	Platine
rouillé, rouge	0,69	Fer		noir	0,90
tôle, revêtue de nickel	0,11	oxydé	0,75	Plomb
tôle, laminée	0,56	rouillé	0,60	rugueux	0,40
acier inoxydable	0,45	Fer forgé		Zinc
		mat	0,90	oxydé	0,10

Métalloïdes

Amiante 0,93		Eau 0,93		Maçonnerie	0,93
Argile 0,95		Glacelisseà traces de gel importantes	0,970,98	Neige	0,80
Basalte 0,70				Papiertous les coloris	0,96
Bitume 0,95		Goudron 0,82		Papier goudronné	0,92
Boisnon traitéHêtre raboté	0,880,94	Graphite	0,75	Papier peint (papier) clair	0,89
		Gravillon	0,95	Peau humaine	0,98
Brique rouge 0,93		Grès mat	0,93	Pierre à chaux	0,98
Béton, crépi, mortier 0,93		Laine de verre	0,95	Plaque de plâtre	0,95
Calcaire arénacé 0,95		Laquenoire materésistante auxtempératures élevéesblanche	0,970,920,90	Plâtre	0,88
Caoutchoucdursouple-gris	0,940,89			Porcelaineblanche brillanteà glacis	0,730,92
Carbonenon oxydé	0,85	Laque pourtransformateurs	0,94	Pyrite	0,95
Carborundum 0,90		Laïus	0,93	Sable	0,95
Chaux 0,35		Marbrenoir, matgrisâtre, poli	0,940,93	Stratifié	0,90
Ciment 0,95				Terre	0,94
Corps de réfrigérationnoir anodisé	0,98	Matière plastiquetransparentPE, P, PVC	0,950,94	Tissu	0,95
Coton 0,77				Verre	0,90
Céramique 0,95				Verre de silice 0,93

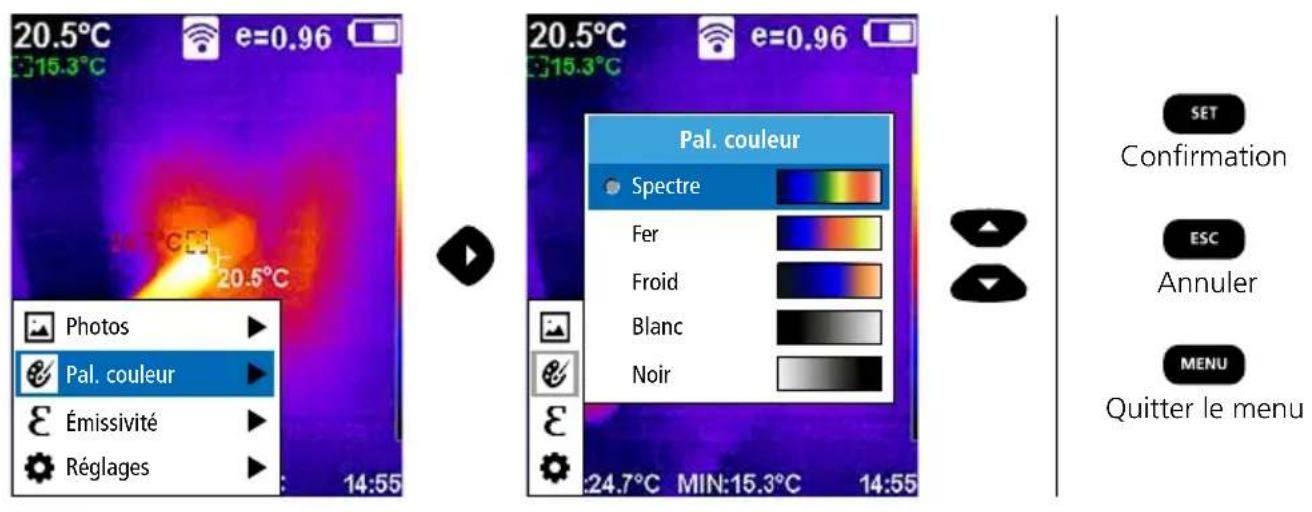

7 Gamme des couleurs de l'image IR

Vous avez le choix entre plusieurs gammes de couleurs standard pour représenter les températures infrarouges saisies. En fonction de la gamme sélectionnée, les températures mesurées dans la zone actuelle de l'image sont ajustées et s'affichent dans l'espace de couleur correspondant. Le bargraphe des températures min./max. de l'ensemble de l'image sert de référence pour l'assignation des températures/couleurs.

ThermoCamera Connect

8 Modes d'images

Vous disposez de 5 modes d'images différents.

A. Image IR (IR)
B. Photo numérique (visible)
C. Photo numérique avec fondu photo IR (MIX), niveau 1
D. Photo numérique avec fondu photo IR (MIX), niveau 2
E. Photo numérique avec fondu photo IR (MIX), niveau 3

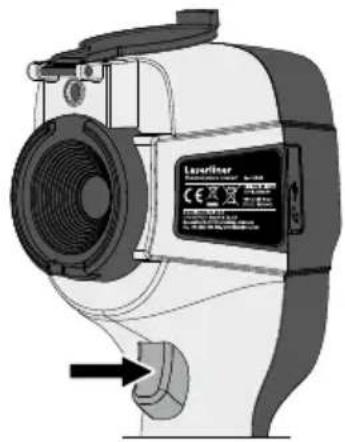

La touche « Déclencheur » (6) permet de prendre des photos de toutes les situations de mesure existantes à des fins de documentation ultérieure.

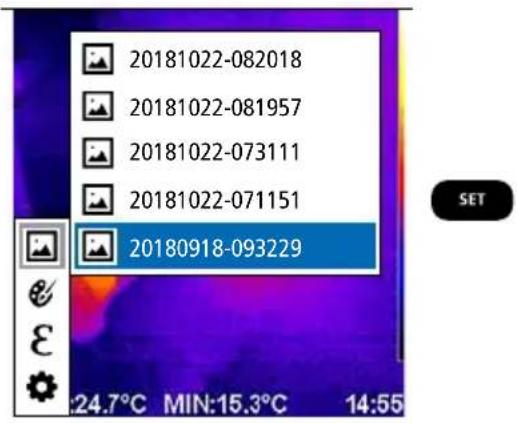

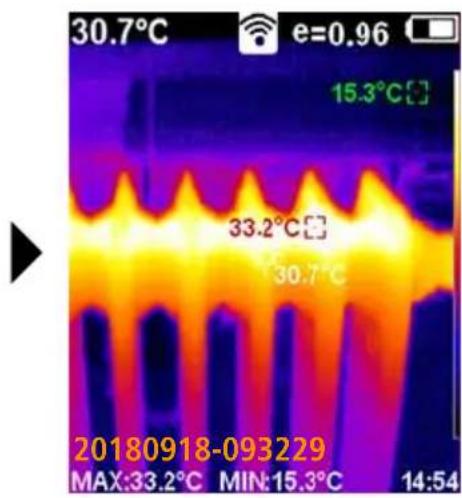

10 Vue d'ensemble des médias / Effacer les enregistrements

La galerie des médias permet de sélectionner toutes les photos enregistrées avec l'appareil Thermo-Camera Connect.

Photos Pal. couleur Émissivité Réglages

20181022-082018 20181022-081957 20181022-073111 20181022-071151 20180918-093229 :24.7°C MIN:15.3°C 14:55

30.7°C e=0.96 15.3°C 33.2°C 30.7°C 20180918-093229 MAX:33.2°C MIN:15.3°C 14:54

Suppr. photo Photo précédente Photo suivante

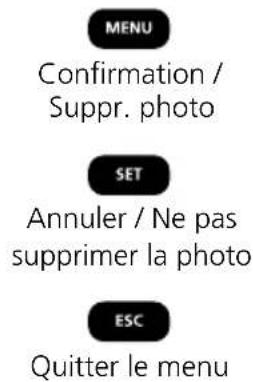

MENU Confirmation / Suppr. photo SET Annuler / Ne pas supprimer la photo ESC Quitter le menu

Pour supprimer immédiatement la photo, appuyer sur la touche MENU. Aucune demande de confirmation n'a lieu.

Remarques concernant la maintenance et l'entretien

Nettoyer tous les composants avec un chiffon légèrement humide et éviter d'utiliser des produits de nettoyage, des produits à récurer ou des solvants. Retirer le pack d'accus avant tout stockage prolongé de l'appareil. Stocker l'appareil à un endroit sec et propre. Ne touchez pas la lentille de l'objectif.

Calibrage

Il est nécessaire de calibrer et de contrôler régulièrement l'instrument de mesure afin de garantir la précision des résultats de la mesure. Nous recommandons de procéder une fois par an à un calibrage.

Réglementation UE et élimination des déchets

L'appareil est conforme à toutes les normes nécessaires pour la libre circulation des marchandises dans l'Union européenne.

Ce produit est un appareil électrique et doit donc faire l'objet d'une collecte et d'une mise au rebut sélectives conformément à la directive européenne sur les anciens appareils électriques et électroniques (directive DEEE).

Autres remarques complémentaires et consignes de sécurité sur http://laserliner.com/info?an=AGR

CE × × × × ×

Données techniques Sous réserve de modifications techniques. 19W05
Capteur IR Résolution 220 x 160 pixels, microbolomètre non refroidi, 9 Hz, 8-14 μm
Optique IR Capteur infrarouge de qualité supérieure, 27° x 35° champ de vision (FOV), foyer fixe, espace de travail : 0,5 m ... 20 m
Sensibilité thermique 0,07°C @ 30°C
Précision ± 2°C ou ± 2% de la valeur mesurée
Plage de mesure -20°C ... 350°C
Écran Écran couleur tactile TFT de 3,2 pouces
Modes d'images Image infrarouge, image numérique, image MIX
Appareil photographique numérique	Résolution : 640 x 480 pixels
Format Format JPEG
Fonction de mémorisation Carte	SD intégrée (plus de 20 000 photos peuvent être stockées)
Interface WLAN
Connexions Micro USB charge
Degré d'émission Réglable de 0,01 à 1,0
Type de protection IP54
Conditions de travail 0°C ... 45°C, humidité relative de l'air max. 20 ... 85% rH, non condensante, altitude de travail max. de 2 000 m au-dessus du niveau moyen de la mer
Conditions de stockage -20°C ... 60°C, humidité relative de l'air max. 85% rH
Caractéristiques de fonctionnement du module radio	Norme WLAN	IEEE 802.11 b/g/n
	Bande de fréquences	2.400 - 2.4835 GHz (IEEE 802.11 b/g/n)
	Canaux radio	Canal 9
	Puissance d'émission	17 dBm max.
	Débit de transmission	IEEE 802.11 b à 11 Mbps IEEE 802.11 g/n à 54 Mbps (à 15 ± 2 dBm)
	Sécurité	Ouvert
	Mode serveur local	Adresse IP 192.168.230.1; HTTP; aucun DHCP
	Port	80
Arrêt automatique Réglable : 5 minutes / 20 minutes / pas d'arrêt autom.
Alimentation électrique	Pack d'accu Li-ion 3,5V - 4,2V / 2000 mAh Micro USB 4,75 V - 5,50 V
Temps de charge	Env. 3 - 4 h
Durée de fonctionnement	Env. 2 - 3 h (en fonction du type d'utilisation)
Dimensions (L x H x P)	105 x 223 x 90 mm
Poids	389 g (pack d'accu inclus)

Laserliner

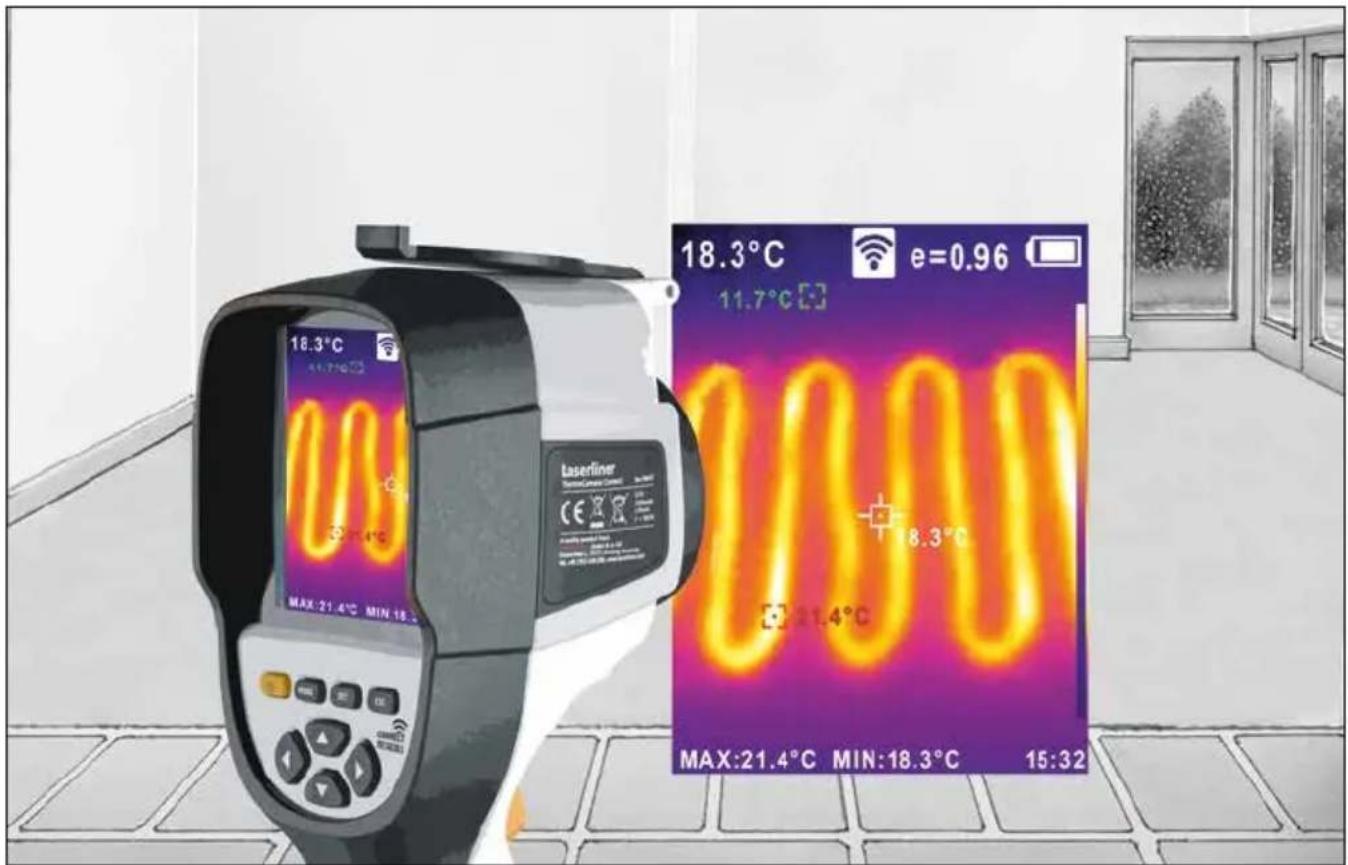

ThermoCamera Connect
