Producttype	Infrarood thermische camera
Merk	Laserliner
Model	ThermoCamera Connect
Afmetingen (L x H x D)	105 x 223 x 90 mm
Gewicht	389 g (inclusief accupack)
Voeding	Li-ion accu 3,5 V – 4,2 V / 2000 mAh, opladen via Micro USB 4,75 V – 5,50 V
Infraroodsensor	Niet-gekoelde microbolometer, 220 x 160 pixels, 9 Hz, 8-14 μm
Meetbereik	-20 °C tot 350 °C
Nauwkeurigheid	±2 °C of ±2 % van de gemeten waarde
Thermische gevoeligheid	0,07 °C @ 30 °C
Scherm	3,2 inch TFT-kleurenscherm
Beeldmodi	Infraroodbeeld, digitaal beeld, MIX-beeld (3 overvloeiniveaus)
Resolutie digitale camera	640 x 480 pixels
Opslag	Geïntegreerde SD-kaart (meer dan 20.000 foto's)
Draadloze interface	WLAN IEEE 802.11 b/g/n, 2,4 GHz-band, poort 80, IP-adres 192.168.230.1
Emissiviteit	Instelbaar van 0,01 tot 1,0
Beschermingsgraad	IP54
Werkomstandigheden	0 °C tot 45 °C, relatieve luchtvochtigheid 20-85 % zonder condensatie
Autonomie	Ongeveer 2 tot 3 uur (afhankelijk van gebruik)
Oplaadtijd	Ongeveer 3 tot 4 uur
Automatische uitschakeling	Instelbaar: 5 minuten, 20 minuten of uitgeschakeld
Reiniging en onderhoud	Reinigen met een licht vochtige doek, zonder oplosmiddelen. Verwijder de accu voor langdurige opslag. Raak de lens niet aan.
Veiligheid	Gebruik alleen originele accessoires. Wijzig het apparaat niet. Vermijd sterke elektromagnetische velden.
Algemene informatie	Conform de RED-richtlijn 2014/53/EU en AEEA. Jaarlijkse kalibratie aanbevolen.

Veelgestelde vragen - ThermoCamera Connect Laserliner

Hoe schakel ik de thermische camera in en uit?

Druk op de AAN/UIT-knop (a) om het apparaat in of uit te schakelen.

Hoe stel ik de emissiviteit in voor een nauwkeurige meting?

Selecteer in het hoofdmenu Emissiviteit (15). Kies uit voorinstellingen (Mat, Halfmat, etc.) of stel handmatig een waarde in tussen 0,10 en 1,0 met de navigatietoetsen.

Hoe maak ik een thermische foto?

Druk op de ontspanknop (6) om de huidige afbeelding op te slaan. De foto's worden opgeslagen op de geïntegreerde SD-kaart.

Hoe bekijk ik opgeslagen foto's?

Selecteer in het hoofdmenu Foto's (13) om naar de galerij te gaan. Gebruik de navigatietoetsen om door de afbeeldingen te bladeren.

Hoe wijzig ik het kleurenpalet?

Selecteer Kleurpalet (14) in het hoofdmenu. Kies uit verschillende standaard kleurbereiken om temperaturen weer te geven.

Hoe verbind ik de camera met een smartphone via WLAN?

Activeer WLAN in de instellingen (23). Het apparaat maakt een netwerk met de SSID 'Laserliner' en IP-adres 192.168.230.1. Verbind uw apparaat met dit netwerk en open een browser op dit adres.

Wat is het temperatuurmeetbereik?

De camera meet temperaturen van -20 °C tot 350 °C met een nauwkeurigheid van ±2 °C of ±2 % van de gemeten waarde.

Hoe reinig ik de lens van de camera?

Gebruik een zachte, droge of licht vochtige doek. Raak de lens niet aan met uw vingers en gebruik geen schurende middelen of oplosmiddelen.

Wat te doen als het apparaat niet aangaat?

Controleer de acculading. Sluit de USB-kabel aan op de Micro USB-aansluiting (i) en een geschikte oplader. Het apparaat kan worden gebruikt tijdens het opladen.

Hoe stel ik de automatische uitschakeling in?

Ga naar Instellingen (16) en vervolgens Auto uitschak. (17). Kies uit 5 minuten, 20 minuten of uitgeschakeld.

GEBRUIKSAANWIJZING ThermoCamera Connect Laserliner

Lees de handleiding, de bijgevoegde brochure „Garantie- en aanvullende aanwijzingen“ evenals de actuele informatie en aanwijzingen in de internet-link aan het einde van deze handleiding volledig door. Volg de daarin beschreven aanwijzingen op. Bewaar deze documentatie en geef ze door als u het apparaat doorgeeft.

Functie / toepassing

Het onderhavige apparaat is bedoeld voor de visualisatie van warmteverlopen en maakt met behulp van de geïntegreerde, ongekoelde microbolometer een contactloze temperatuurmeting van oppervlakken mogelijk door de stralingsbeoordeling in het infrarode golflengtebereik. Met de beeldweergave van de sensor worden de temperatuurvoorwaarden aan het onderzochte object optisch weergegeven. Door een inkleuring van de verschillende meettemperaturen in een thermogram met weergave van verkeerde kleuren wordt een optimale visualisatie van de temperatuurverschillen bereikt. Mogelijke toepassingsgebieden zijn de lokalisering van overbelastingen in elektrische onderdelen, de detectie van oververhitting aan mechanische onderdelen, het opsporen en de analyse van verwarmingsbuizen in wand en vloer, de beoordeling van koel- en klimaatsystemen en nog veel meer.

Algemene veiligheidsaanwijzingen

• Gebruik het apparaat uitsluitend doelmatig binnen de aangegeven specificaties.
• De meetapparaten en het toebehoren zijn geen kinderspeelgoed. Buiten het bereik van kinderen bewaren.
• Ombouwwerkzaamheden of veranderingen aan het apparaat zijn niet toegestaan, hierdoor komen de goedkeuring en de veiligheidsspecificatie te vervallen.
• Stel het apparaat niet bloot aan mechanische belasting, extreme temperaturen, vocht of sterke trillingen.
• Het apparaat mag niet meer worden gebruikt als een of meerdere functies uitvallen of de batterijlading zwak is.
• Gebruik uitsluitend het originele toebehoren. Wanneer verkeerd toebehoren worden gebruikt, komt de garantie te vervallen.
• De voortgang van het laadproces kan worden opgeroepen door het kort indrukken van de ON/OFF-toets.
• In geval van een zwakke lading wordt de resterende lading rood weergegeven.
• De accu kan ook tijdens het bedrijf worden opgeladen.
• Koppel de netadapter van het net los, wanneer het apparaat niet in gebruik is.
• Gebruik in combinatie met deze lader in geen geval verlengkabels of ander, niet door de fabrikant goedgekeurd toebehoren, omdat hierdoor brandgevaar, het risico van een elektrische schok of een verwonding van personen kan worden veroorzaakt

Veiligheidsinstructies

Omgang met elektromagnetische straling en RF-radiostraling

• Plaatselijke gebruiksbeperkingen, bijv. in ziekenhuizen, in vliegtuigen, op pompstations of in de buurt van personen met een pacemaker, moeten in acht worden genomen. Een gevaarlijk effect op of storing van en door elektronische apparaten is mogelijk.
• Bij de toepassing in de buurt van hoge spanningen of hoge elektromagnetische wisselvelden kan de meetnauwkeurigheid negatief worden beïnvloed.
• Het meettoestel is uitgerust met een radiografische interface.
• Het meettoestel voldoet aan de voorschriften en grenswaarden voor de elektromagnetische compatibiliteit en radiografische straling volgens de radio-apparatuurrichtlijn 2014/53/EU (RED).
• Bij dezen verklaart Umarex GmbH & Co. KG dat het radiografische installatietype ThermoCamera Connect voldoet aan de wettelijke eisen en verdere bepalingen van de Europese radio-apparatuurrichtlijn 2014/53/EU (RED). De volledige tekst van de EU-verklaring van overeenstemming is beschikbaar onder het volgende internetadres: http://laserliner.com/info?an=AGR
• Deze apparatuur voldoet aan de CE-grenswaarden voor stralenbelasting die zijn vastgelegd voor een ongecontroleerde omgeving. Om personen tegen radiostraling te beschermen, moet dit apparaat op een afstand van minimaal 20 cm van het lichaam worden bediend.

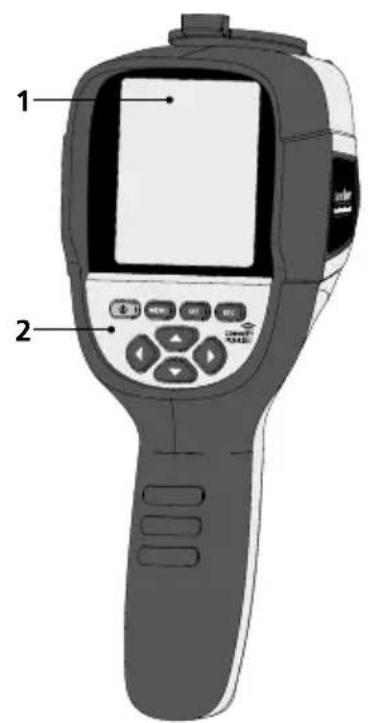

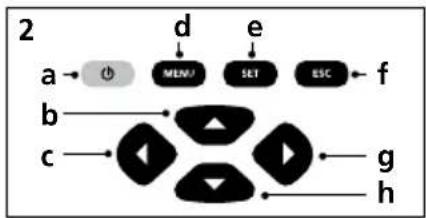

a ON/OFF
b Menu-navigatie
c Menu-navigatie / Wissel digitaal beeld, overlay infrarood- / digitaal beeld en infraroodbeeld
d Hoofdmenu oproepen / Hoofdmenu verlaten (annuleren) / Foto opslaan
e Menubesturing (bevestiging) / Foto niet opslaan

f Menubesturing (annuleren)
g Menu-navigatie / Wissel digitaal beeld, overlay infrarood- / digitaal beeld en infraroodbeeld
h Menu-navigatie
i Micro USB-interface

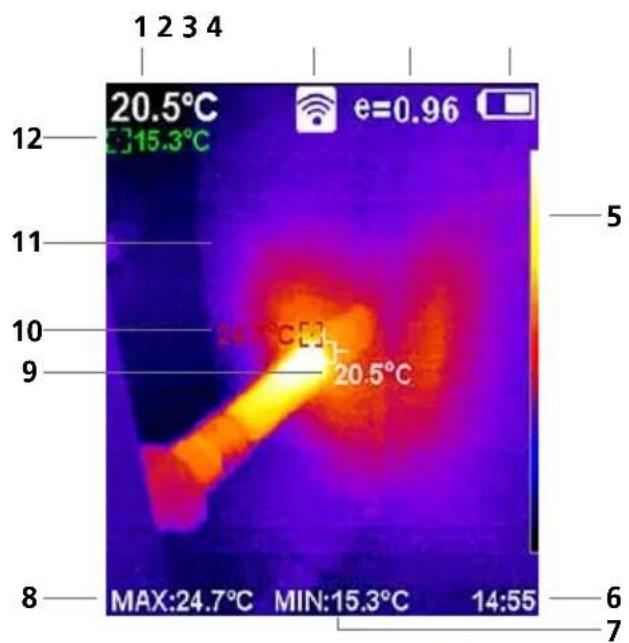

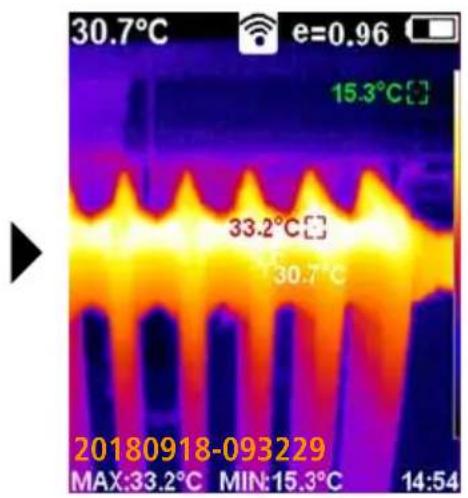

Standaard meetaanzicht

1 Temperatuur beeldmidden
2 WLAN actief
3 Ingestelde emissiegraad
4 Weergave batterijlading
5 Kleurentabel
6 Tijd
7 Temperatuur min.
8 Temperatuur max.
9 Temperatuur beeldmidden
0 Temperatuur max.
11 Thermografisch beeld
12 Temperatuur min.

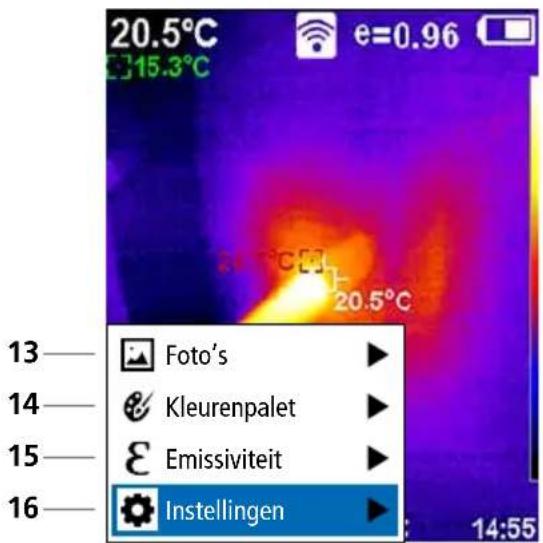

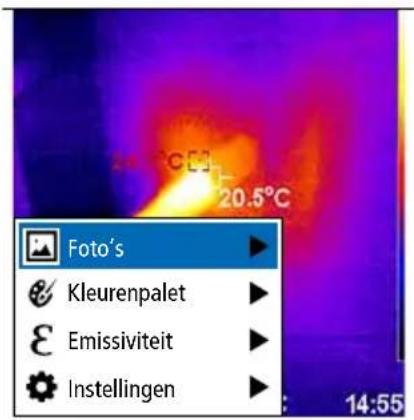

Hoofdmenu

13 Mediagalerij oproepen
14 Kleurenpalet wisselen
15 Emissiegraad instellen
16 Instellingen

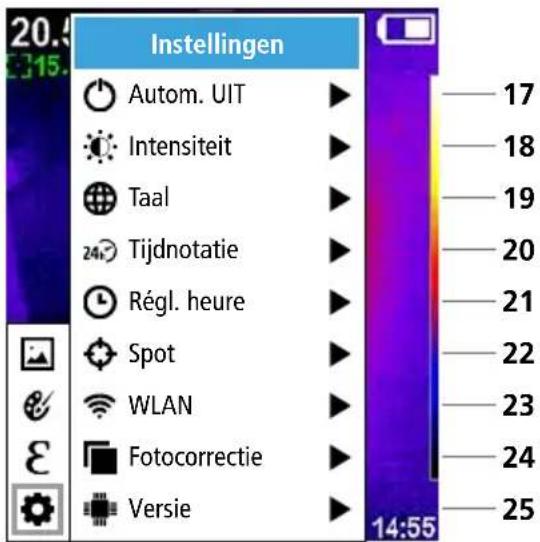

Hoofdmenu Instellingen

17 Automatische uitschakeling
18 Displayhelderheid
19 Menutaal
20 Tijdnotatie
21 Tijdinstellingen
22 Spot (meetpunt)
23 WLAN-verbinding in-/uitschakelen
24 Fotocorrectie
25 Softwareversie

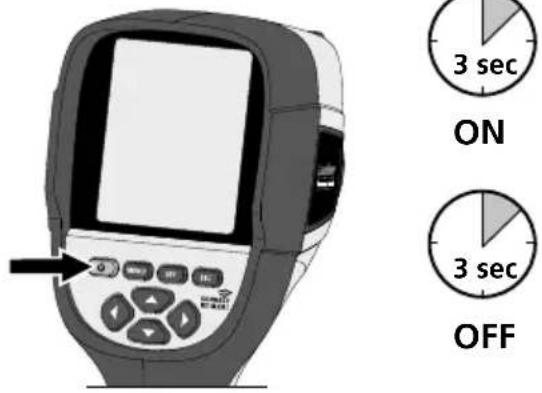

1 ON / OFF

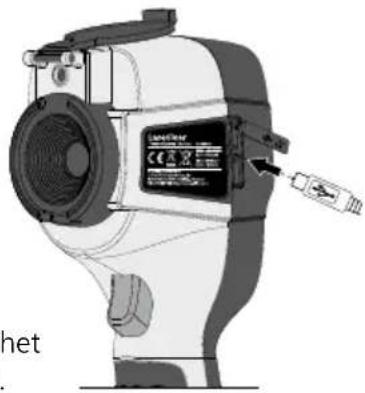

Sluit de bijgeleverde USB-kabel aan op de laadbus, i' en verbind hem met de USB 2.0-netadapter om het li-ion accupack op te laden.

Het toestel kan tijdens het laden worden gebruikt.

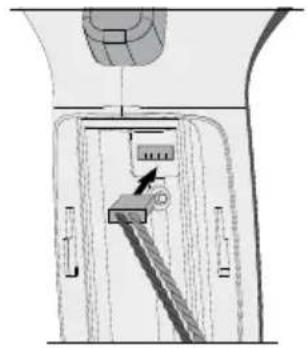

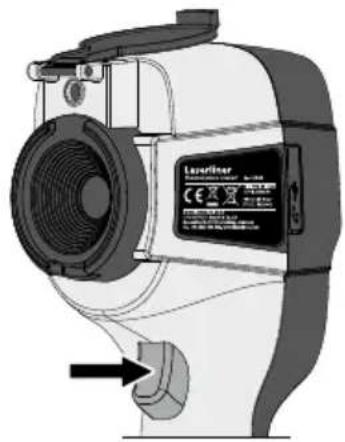

3 Li-ion-occupack verwijderen / plaatsen

Open het accuvak (7) en verwijder / plaats het li-ion accupack. Let bij het plaatsen op de juiste polariteit.

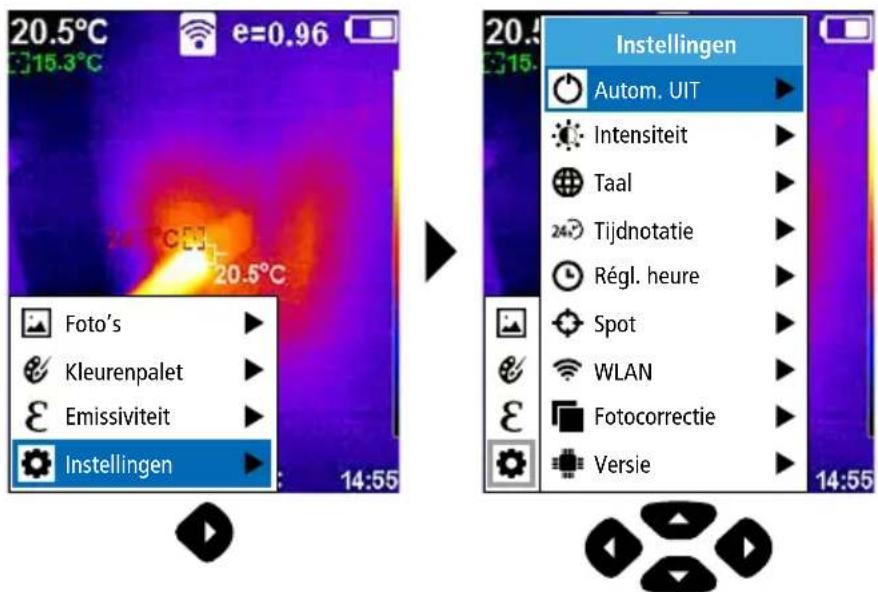

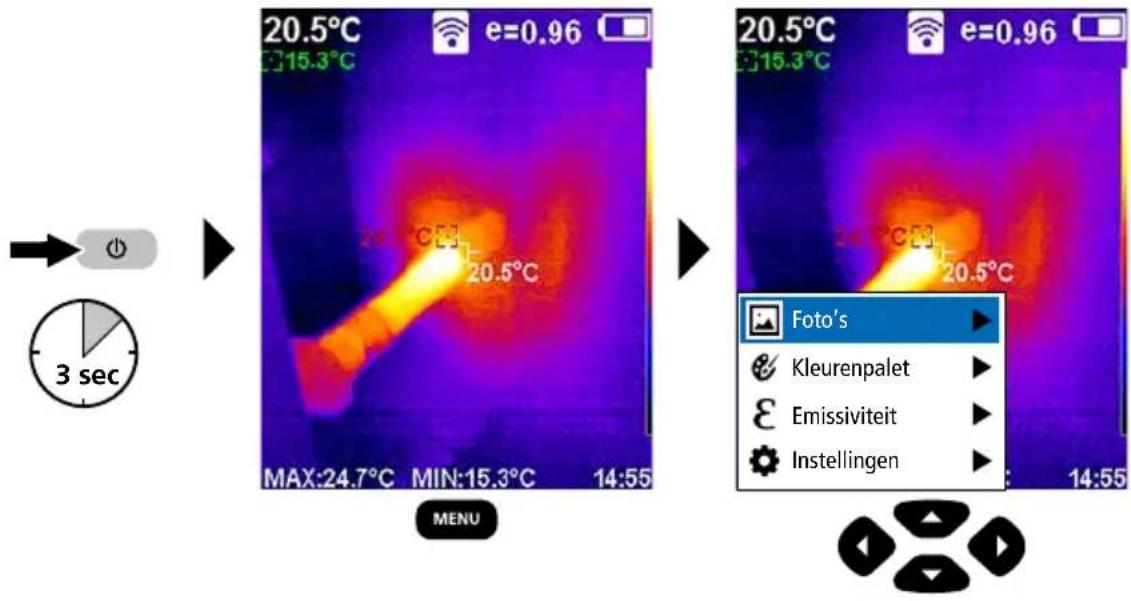

Via het hoofdmenu kunnen zowel algemene als meetspecifieke instellingen worden uitgevoerd. Het menu wordt bestuurd door middel van de vier direct-toetsen (b, c, g, h).

5.0 Instellingen

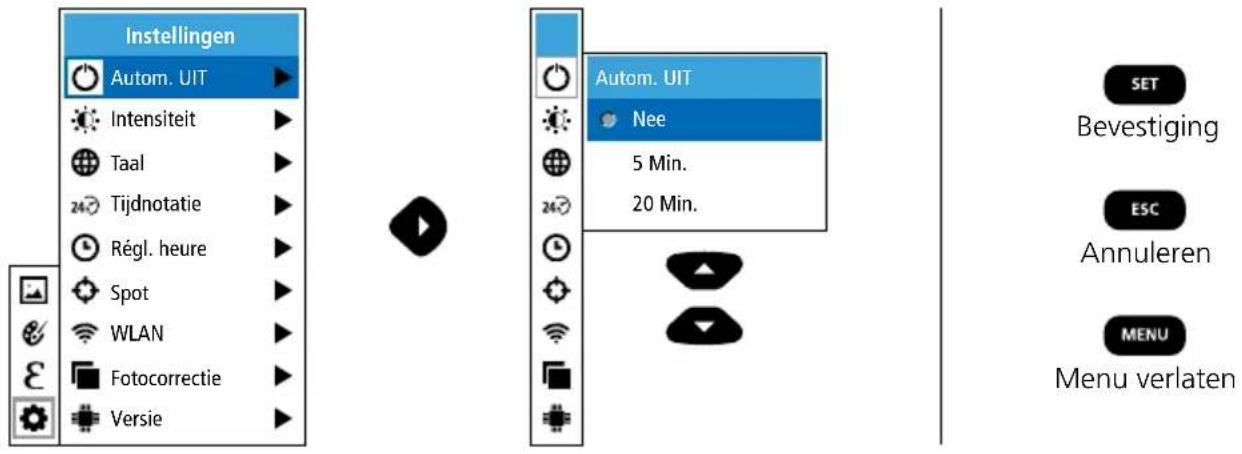

5.1 Instellingen: Automatische uitschakeling

Het apparaat schakelt automatisch uit na afloop van de ingestelde periode van inactiviteit.

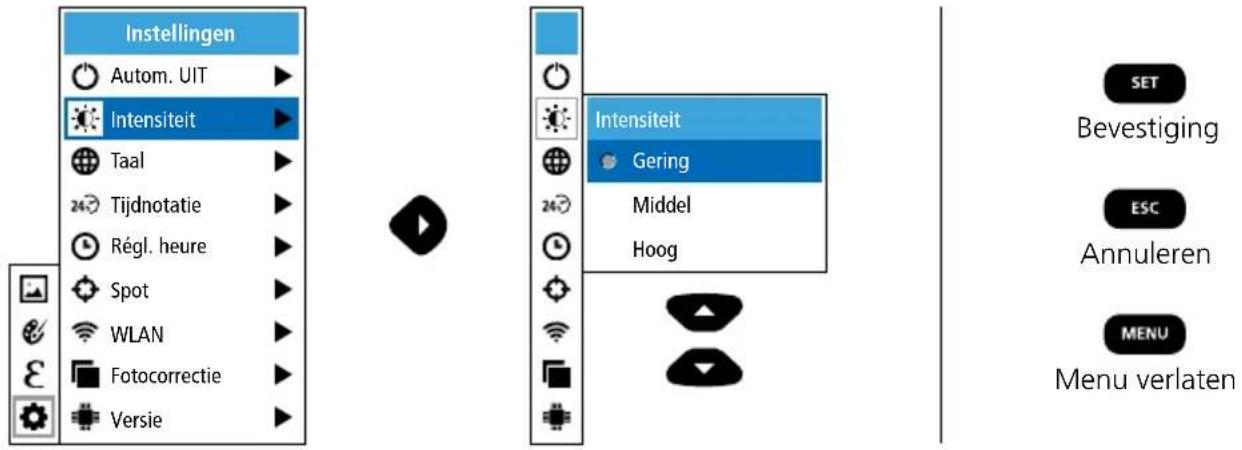

5.2 Instellingen: Displayhelderheid

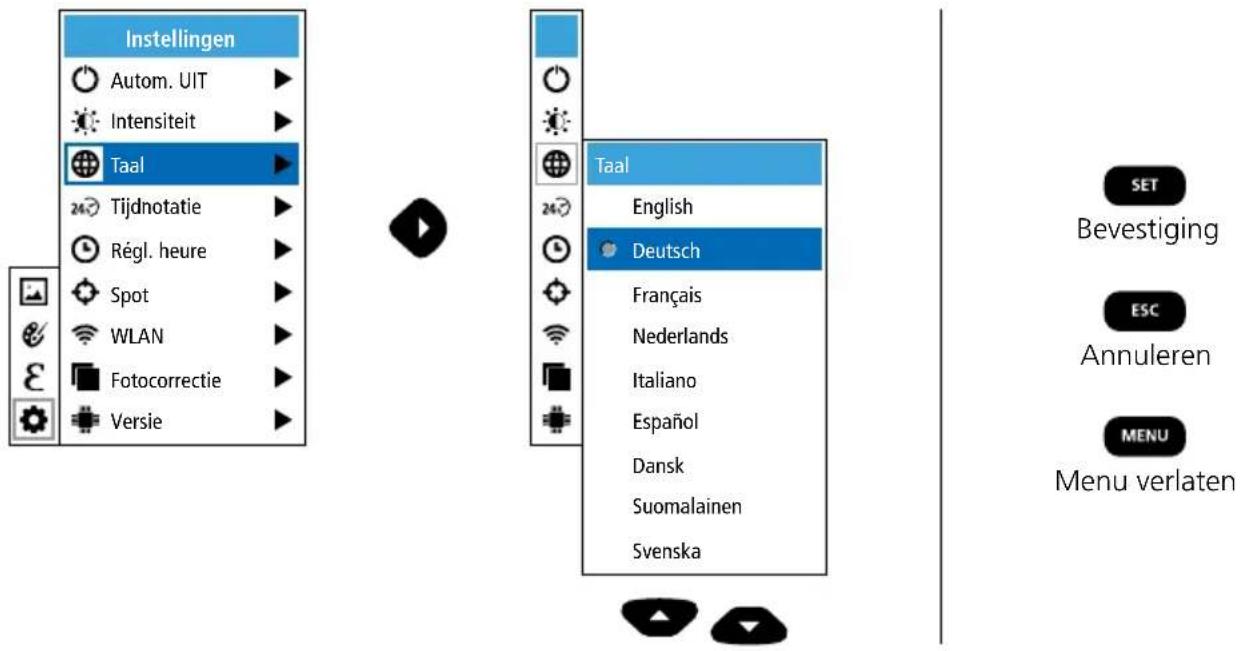

5.3 Instellingen: Menutaal instellen EN / DE / FR / NL / IT / ES / DK / FI / SE

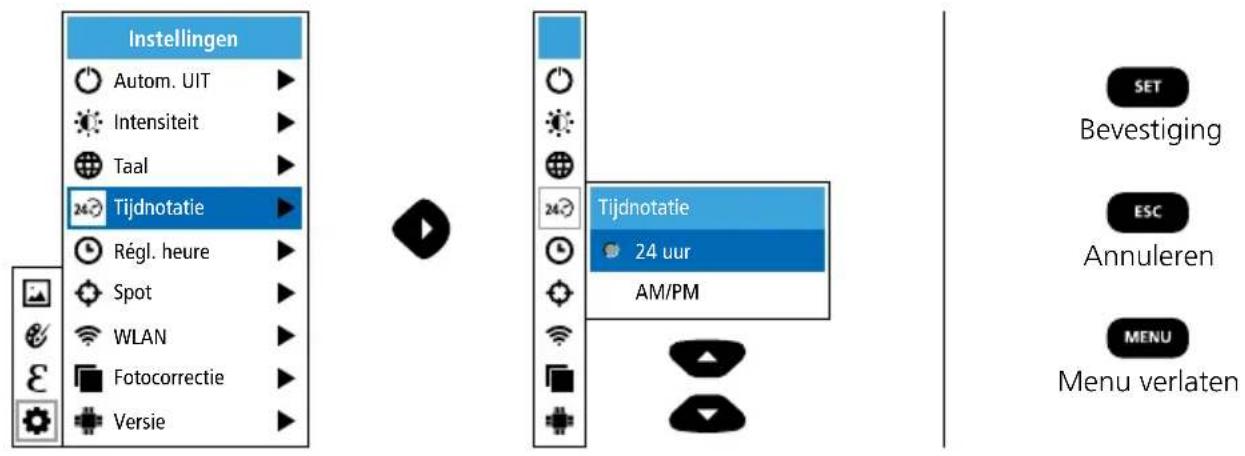

5.4 Instellingen: Tijdnotatie

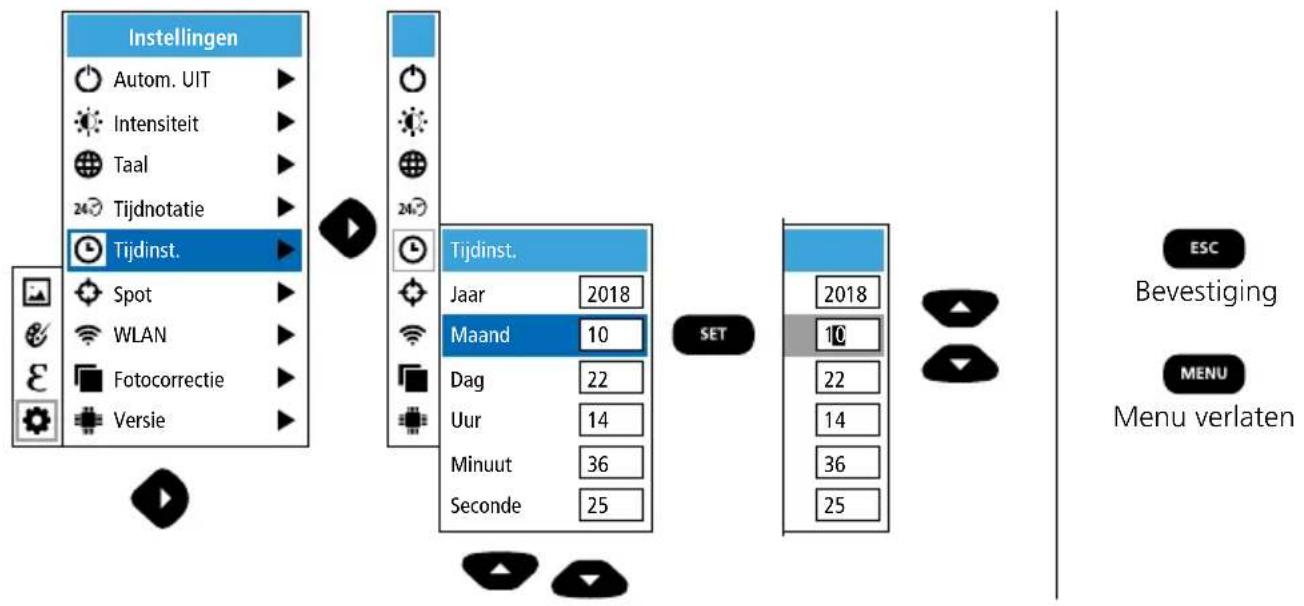

5.5 Instellingen: Tijdinstellingen


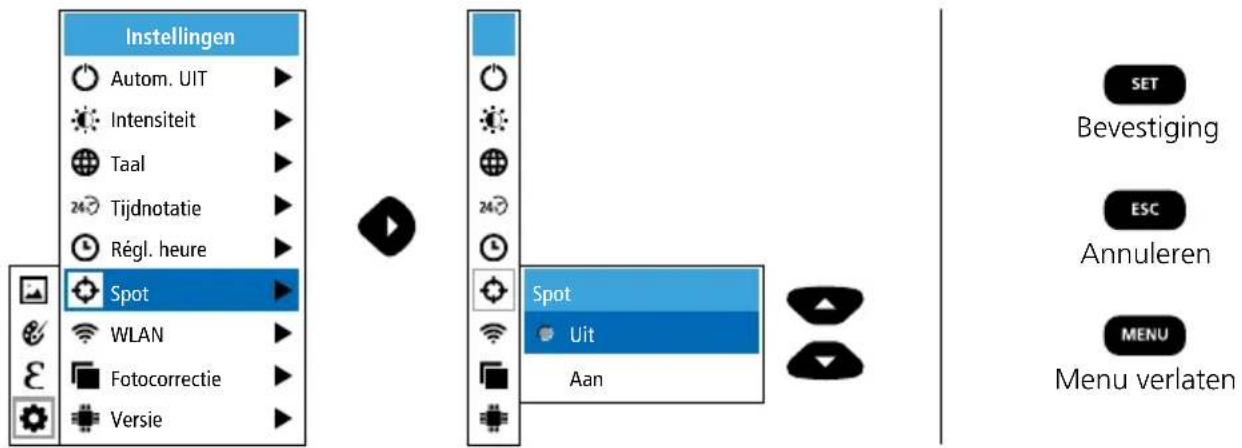

5.6 Instellingen: Spot (meetpunt)

De temperatuur wordt standaard in het beeldmidden weergegeven. Hier kunnen twee meetpunten (spot) worden toegevoegd: Max: hoogste temperatuur, Min: laagste temperatuur).

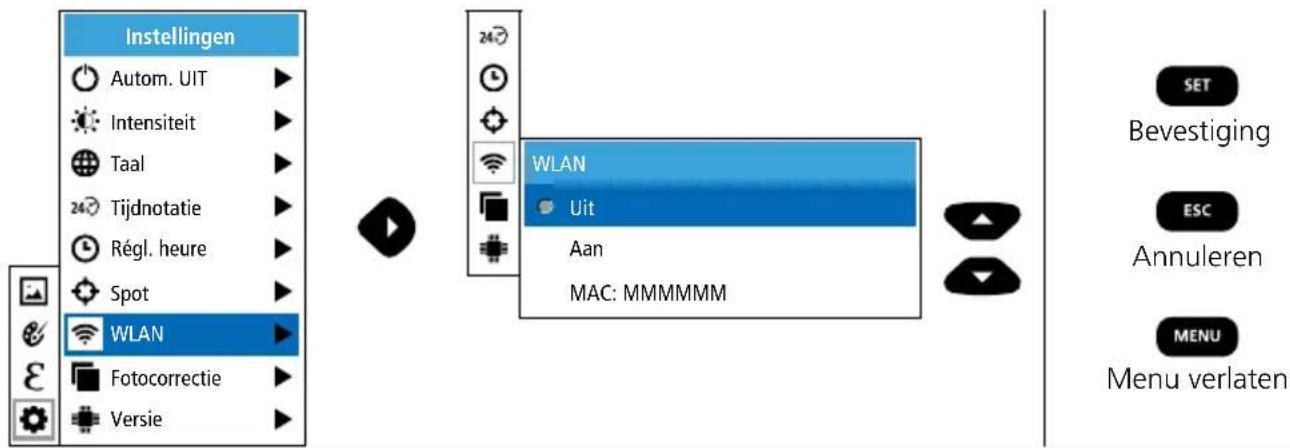

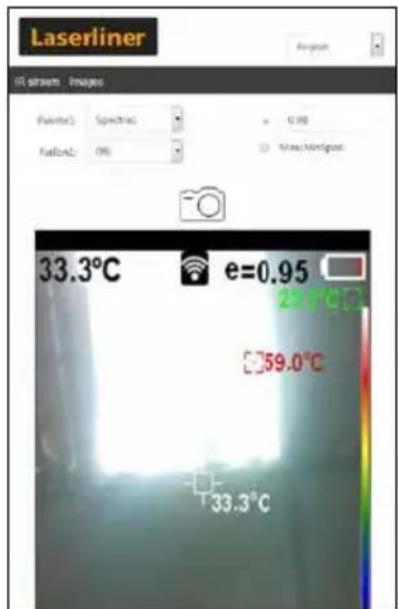

5.7 Instellingen: WLAN-verbinding

Voor de evaluatie van de gegevens kan de ThermoCamera Connect via WLAN worden verbonden met een WLAN-eindapparaat (desktop-pc of mobiele telefoon). Selecteer hiervoor de gewenste WLAN-SSID op het apparaat (MAC: MMMMMM). MMMMMM komt overeen met het MAC-adres.

Vervolgens wordt op het eindapparaat de verbinding met de bijbehorende SSID tot stand gebracht. Onder het IP-adres 192.168.230.1 poort 80 stelt de ThermoCamera Connect de gegevens via elke moderne browser ter beschikking.

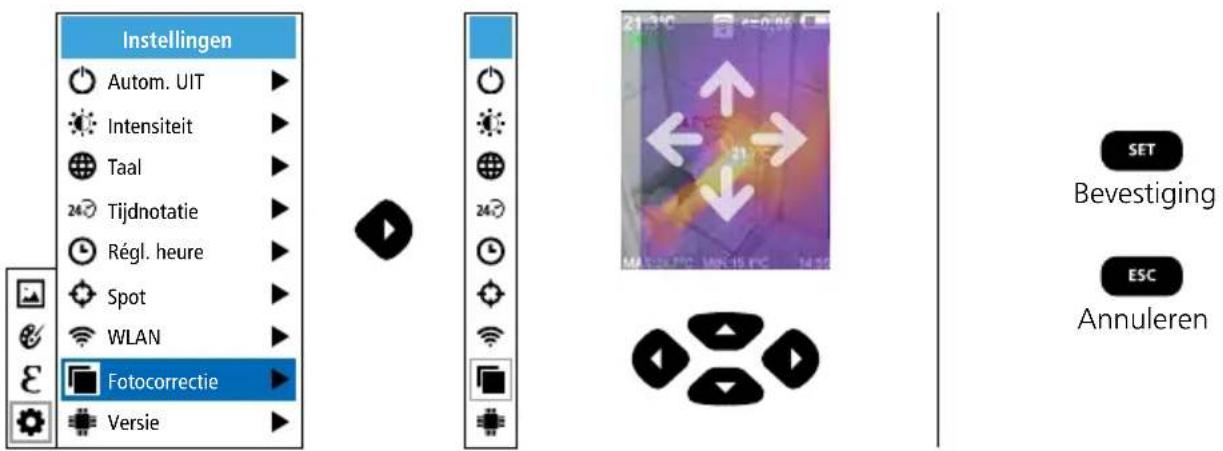

5.8 Instellingen: Fotocorrectie

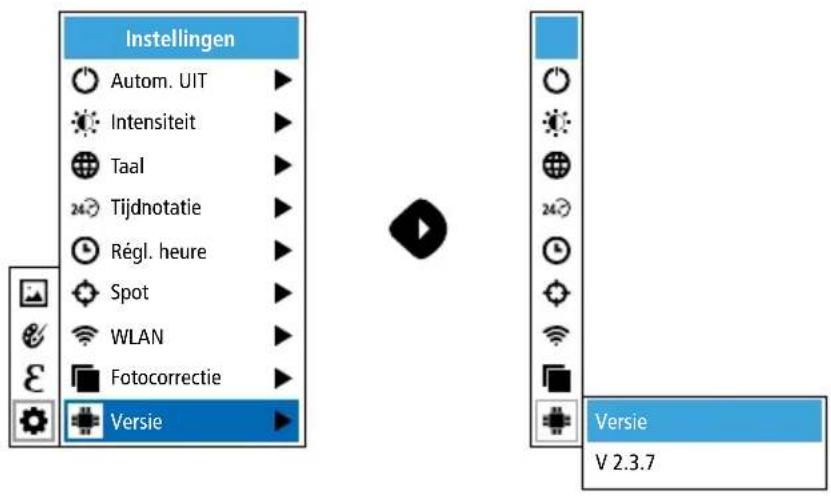

5.9 Instellingen: Versie

6.0 Emissiviteit

Vóór ieder gebruik moeten de meetinstellingen voor de infraroodmeting gecontroleerd resp. op de voorhanden meetsituatie ingesteld worden om een correcte meting te waarborgen. In het bijzonder moeten hier de algemene parameters m.b.t. de emissiegraad in acht worden genomen.

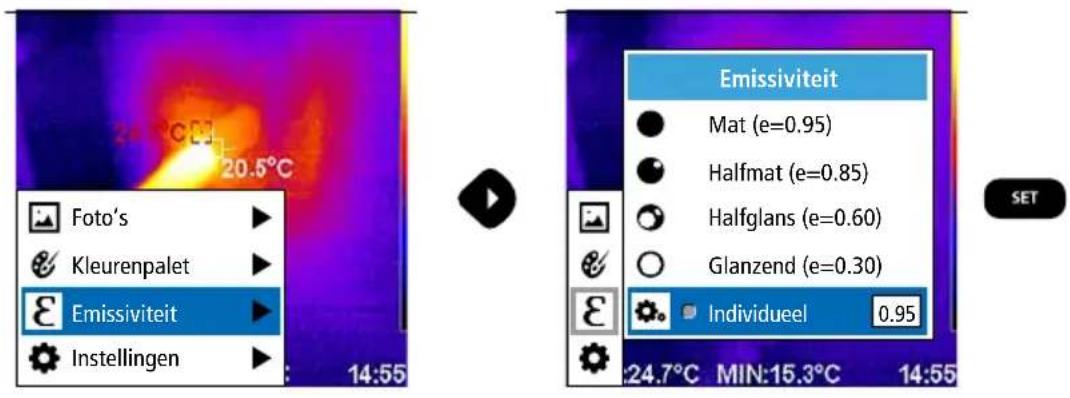

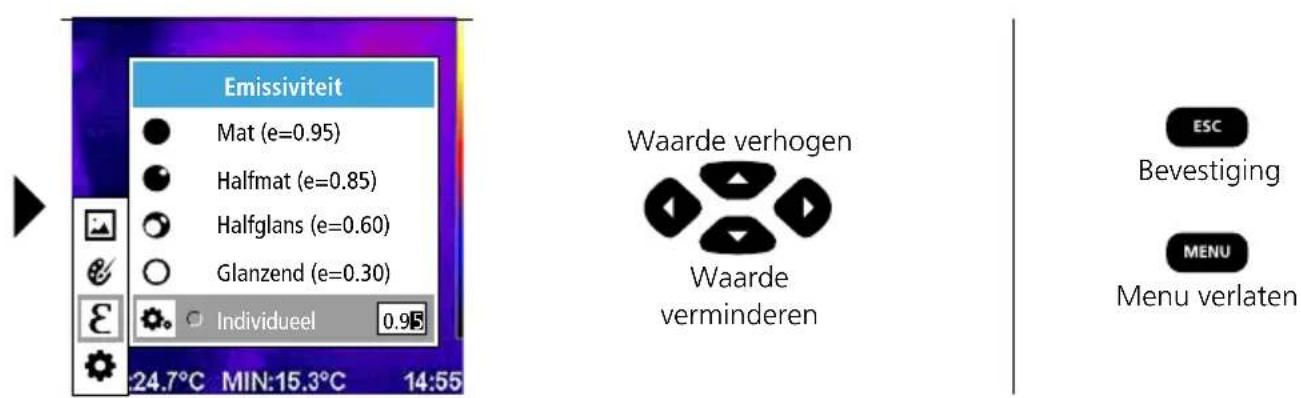

6.1 Emissiviteit: Emissiegraad

De graad van de infraroodafstraling die ieder lichaam materiaal-/oppervlaktespecifiek afgeeft, wordt bepaald door de emissiegraad (0, 10 ... 1,0). Voor een correcte meting is het strikt noodzakelijk om de emissiegraad in te stellen. Naast de voorgeschreven emissiegraden uit de materiaallijst kan een individuele emissiegraad worden ingesteld.

Er staan 5 verschillende beeldmodi ter beschikking.

A. IR-beeld (IR)
B. Digitaal beeld (Zichtbaar)
C. Digitaal beeld met overlay IR-beeld (MIX), niveau 1
D. Digitaal beeld met overlay IR-beeld (MIX), niveau 2
E. Digitaal beeld met overlay IR-beeld (MIX), niveau 3

Met behulp van de toets 'Trigger' (6) kunnen vanuit iedere meet-situatie beeld- en video-opnames worden gemaakt voor een eventuele latere documentatie.

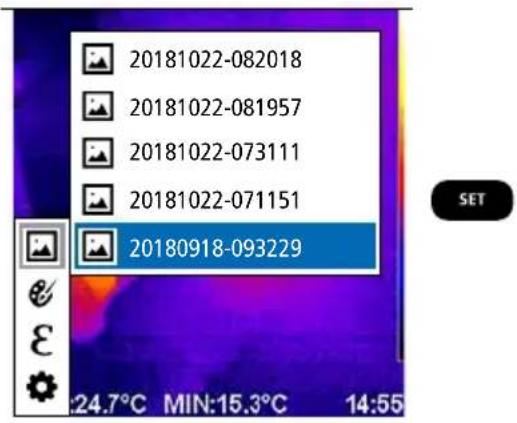

In de mediagalerij kunnen alle met de ThermoCamera opgenomen foto's worden opgeroepen.

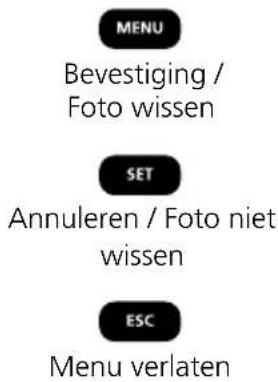

Door het indrukken van de MENU-toets wordt de foto direct gewist. Er volgt geen veiligheidsvraag.

Opmerkingen inzake onderhoud en reiniging

Reinig alle componenten met een iets vochtige doek en vermijd het gebruik van reinigings-, schuur- en oplosmiddelen. Verwijder het accupak voordat u het apparaat gedurende een langere tijd niet gebruikt. Bewaar het apparaat op een schone, droge plaats. Raak het objectief niet aan de lens aan.

Kalibratie

Het meetapparaat moet regelmatig gekalibreerd en gecontroleerd worden om de nauwkeurigheid van de meetresultaten te kunnen waarborgen. Wij adviseren, het apparaat een keer per jaar te kalibreren.

EU-bepalingen en afvoer

Het apparaat voldoet aan alle van toepassing zijnde normen voor het vrije goederenverkeer binnen de EU.

Dit product is een elektrisch apparaat en moet volgens de Europese richtlijn voor oude elektrische en elektronische apparatuur gescheiden verzameld en afgevoerd worden.

Verdere veiligheids- en aanvullende instructies onder:

http://laserliner.com/info?an=AGR

Technische gegevens Technische veranderingen voorbehouden. 19W05
IR-sensor Resolutie van 220 x 16	0 pixels, ongekoelde microbolometer, 9 Hz, 8-14 μm
IR-optiek Hoogwaardige infraroodobjectief, 27° x 35° zichtveld (FOV), vaste focus, werkbereik: 0,5 m ... 20 m
Thermische gevoeligheid 0,07°C	@ 30°C
Nauwkeurigheid ± 2°C of ± 2%	van de meetwaarde
Meetbereik -20°C ... 350°C
Display 3,2" kleuren-TFT-display
Beeldmodi Infraroodbeeld, digitaalbeeld, MIX-beeld
Digitale camera Resolutie: 640 x	480 pixels
Formaat JPEG-formaat
Geheugenfunctie Geïntegreerd	SD-geheugen (meer dan 20.000 foto's)
Interface WLAN
Aansluitingen Micro USB opladen
Emissiegraad	0,01 - 1,0 instelbaar
Beschermingsklasse	IP54
Werkomstandigheden	0°C ... 45°C, luchtvochtigheid max. 20 ... 85% rH, niet-condenserend, werkhoogte max. 2000 m boven NAP (Nieuw Amsterdams Peil)
Opslagvoorwaarden	-20°C ... 60°C, luchtvochtigheid max. 85% rH
Bedrijfsgegevens radiografische module	WLAN-standaard	IEEE 802.11 b/g/n
	Frequentieband	2.400 - 2.4835 GHz (IEEE 802.11 b/g/n)
	Radiokanalen	Kanaal 9
	Zendvermogen	17 dBm max.
	Overdrachtssnelheid	IEEE 802.11 b naar 11 Mbps IEEE 802.11 g/n naar 54 Mbps (bij 15 ± 2 dBm)
	Veiligheid	Open
	Lokale servermodus	IP-adres 192.168.230.1; HTTP; geen DHCP
	Poort	80
Automatische uitschakeling	Instelbaar: 5 minuten / 20 minuten / geen autom. uitschakeling
Voeding Li-lon-occupak 3,5V - 4	2V / 2000 mAh Micro-USB 4,75V - 5,50V
Laadtijd	Ca. 3 - 4 uur
Bedrijfsduur	Ca. 2 - 3 uur (al naargelang het gebruik)
Afmetingen (B x H x D)	105 x 223 x 90 mm
Gewicht	389 g (incl. accupak)
