Produkttyp	Infrarot-Wärmebildkamera
Marke	Laserliner
Modell	ThermoCamera Connect
Abmessungen (L x H x T)	105 x 223 x 90 mm
Gewicht	389 g (inkl. Akkupack)
Stromversorgung	Li-Ion-Akku 3,5 V – 4,2 V / 2000 mAh, Laden über Micro USB 4,75 V – 5,50 V
Infrarotsensor	Ungekühlter Mikrobolometer, 220 x 160 Pixel, 9 Hz, 8-14 μm
Messbereich	-20 °C bis 350 °C
Genauigkeit	±2 °C oder ±2 % des Messwerts
Thermische Empfindlichkeit	0,07 °C bei 30 °C
Bildschirm	3,2-Zoll-TFT-Farbdisplay
Bildmodi	Infrarotbild, Digitalbild, MIX-Bild (3 Überblendungsstufen)
Auflösung Digitalkamera	640 x 480 Pixel
Speicher	Integrierte SD-Karte (über 20.000 Fotos)
Schnittstelle (drahtlos)	WLAN IEEE 802.11 b/g/n, 2,4-GHz-Band, Port 80, IP-Adresse 192.168.230.1
Emissionsgrad	Einstellbar von 0,01 bis 1,0
Schutzklasse	IP54
Arbeitsbedingungen	0 °C bis 45 °C, relative Luftfeuchtigkeit 20-85 % ohne Kondensation
Akkulaufzeit	Ca. 2 bis 3 Stunden (je nach Nutzung)
Ladezeit	Ca. 3 bis 4 Stunden
Automatische Abschaltung	Einstellbar: 5 Minuten, 20 Minuten oder deaktiviert
Reinigung und Pflege	Mit einem leicht feuchten Tuch reinigen, ohne Lösungsmittel. Vor längerer Lagerung Akku entfernen. Linse nicht berühren.
Sicherheit	Nur Originalzubehör verwenden. Gerät nicht modifizieren. Starke elektromagnetische Felder vermeiden.
Allgemeine Informationen	Entspricht der RED-Richtlinie 2014/53/EU und WEEE. Jährliche Kalibrierung empfohlen.

Häufig gestellte Fragen - ThermoCamera Connect Laserliner

Wie schalte ich die Wärmebildkamera ein und aus?

Drücken Sie die EIN/AUS-Taste (a), um das Gerät ein- oder auszuschalten.

Wie stelle ich den Emissionsgrad für eine genaue Messung ein?

Wählen Sie im Hauptmenü Emissionsgrad (15) aus. Wählen Sie zwischen Voreinstellungen (Matt, Halbmatt usw.) oder stellen Sie mit den Navigationstasten einen manuellen Wert zwischen 0,10 und 1,0 ein.

Wie mache ich ein Wärmebild?

Drücken Sie den Auslöser (6), um das aktuelle Bild zu speichern. Die Fotos werden auf der integrierten SD-Karte gespeichert.

Wie kann ich gespeicherte Fotos anzeigen?

Wählen Sie im Hauptmenü Fotos (13) aus, um die Galerie zu öffnen. Navigieren Sie mit den Navigationstasten durch die Bilder.

Wie ändere ich die Farbpalette?

Wählen Sie im Hauptmenü Farbpalette (14) aus. Wählen Sie zwischen mehreren standardmäßigen Farbskalen zur Temperaturdarstellung.

Wie verbinde ich die Kamera über WLAN mit einem Smartphone?

Aktivieren Sie WLAN in den Einstellungen (23). Das Gerät erstellt ein Netzwerk mit der SSID „Laserliner“ und der IP-Adresse 192.168.230.1. Verbinden Sie Ihr Endgerät mit diesem Netzwerk und öffnen Sie einen Browser unter dieser Adresse.

Was ist der Temperaturmessbereich?

Die Kamera misst Temperaturen von -20 °C bis 350 °C mit einer Genauigkeit von ±2 °C oder ±2 % des Messwerts.

Wie reinige ich die Kameralinse?

Verwenden Sie ein weiches, trockenes oder leicht feuchtes Tuch. Berühren Sie die Linse nicht mit den Fingern und verwenden Sie keine scheuernden Produkte oder Lösungsmittel.

Was tun, wenn das Gerät nicht einschaltet?

Überprüfen Sie den Akkuladestand. Schließen Sie das USB-Kabel an die Micro-USB-Schnittstelle (i) und ein geeignetes Ladegerät an. Das Gerät kann während des Ladens verwendet werden.

Wie stelle ich die automatische Abschaltung ein?

Gehen Sie zu Einstellungen (16) und dann zu Auto-Ausschalt. (17). Wählen Sie zwischen 5 Minuten, 20 Minuten oder deaktiviert.

BEDIENUNGSANLEITUNG ThermoCamera Connect Laserliner

Lesen Sie die Bedienungsanleitung, das beiliegende Heft „Garantie- und Zusatzhinweise“ sowie die aktuellen Informationen und Hinweise im Internet-Link am Ende dieser Anleitung vollständig durch. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlage ist aufzubewahren und bei Weitergabe des Gerätes mitzugeben.

Funktion / Verwendung

Das vorliegende Gerät dient zur optischen Visualisierung von Wärmeverläufen und ermöglicht die berührungslose Temperaturmessung von Oberflächen durch Bewertung der Strahlung im infraroten Wellenlängenbereich mit Hilfe des integrierten, ungekühlten Microbolometers. Mit der bildgebenden Darstellung des Sensors erhält man ein optisches Abbild der Temperaturverhältnisse am untersuchten Objekt. Durch die Einfärbung der verschiedenen Messtemperaturen in ein Thermogramm mit Falschfarbendarstellung wird eine optimale Darstellung der Temperaturunterschiede erreicht. Mögliche Anwendungsgebiete sind die Lokalisierung von Überlastungen in elektr. Bauteilen, die Detektion von Überhitzung an mechanischen Bauteilen, das Auffinden und die Analyse von Heizleitungen in Wand und Boden, die Bewertung von Kälte- und Klimasystemen und vieles mehr.

Allgemeine Sicherheitshinweise

• Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck innerhalb der Spezifikationen ein.
  – Die Messgeräte und das Zubehör sind kein Kinderspielzeug. Vor Kindern unzugänglich aufbewahren.
• Umbauten oder Veränderungen am Gerät sind nicht gestattet, dabei erlischt die Zulassung und die Sicherheitsspezifikation.
• Setzen Sie das Gerät keiner mechanischen Belastung, enormen Temperaturen, Feuchtigkeit oder starken Vibrationen aus.
• Das Gerät darf nicht mehr verwendet werden, wenn eine oder mehrere Funktionen ausfallen oder die Batterieladung schwach ist.
• Verwenden Sie ausschließlich das Orginal-Zubehör. Wird falsches Zubehör verwendet, erlischt die Garantie.
• Der Fortschritt des Ladevorganges kann durch kurzes Drücken der Taste ON/OFF angezeigt werden.
• Bei schwacher Ladung des Akkus wird die Restladung rot dargestellt.
  – Der Akku kann auch während des Betriebes geladen werden.
  – Das Netzteil vom Netz trennen, wenn das Gerät nicht in Gebrauch ist.
• Keinesfalls Verlängerungskabel oder ähnliches, vom Hersteller nicht zugelassenes Zubehör in Verbindung mit dem Ladegerät verwenden, da hierdurch Brandgefahr, die Gefahr eines Stromschlages oder Verletzung von Personen die Folge sein können.

Sicherheitshinweise

Umgang mit elektromagnetischer Strahlung und RF Funkstrahlung

• Lokale Betriebseinschränkungen, z.B. in Krankenhäusern, in Flugzeugen, an Tankstellen, oder in der Nähe von Personen mit Herzschrittmachern, sind zu beachten. Die Möglichkeit einer gefährlichen Beeinflussung oder Störung von und durch elektronischer Geräte ist gegeben.
• Bei einem Einsatz in der Nähe von hohen Spannungen oder unter hohen elektromagnetischen Wechselfeldern kann die Messgenauigkeit beeinflusst werden.
  – Das Messgerät ist mit einer Funkschnittstelle ausgestattet.
• Das Messgerät hält die Vorschriften und Grenzwerte für die elektromagnetische Verträglichkeit und Funkstrahlung gemäß RED-Richtlinie 2014/53/EU ein.
• Hiermit erklärt Umarex GmbH & Co. KG, dass der Funkanlagentyp ThermoCamera Connect den wesentlichen Anforderungen und sonstigen Bestimmungen der europäischen Richtlinie für Funkanlagen (Radio Equipment Richtlinie) 2014/53/EU (RED) entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: http://laserliner.com/info?an=AGR
• Dieses Gerät erfüllt die CE-Grenzwerte für Strahlenbelastung, die für eine unkontrollierte Umgebung festgelegt wurden. Um Personen vor Funkstrahlung zu schützen, sollte dieses Gerät mit einem Mindestabstand von 20 cm vom Körper betrieben werden.

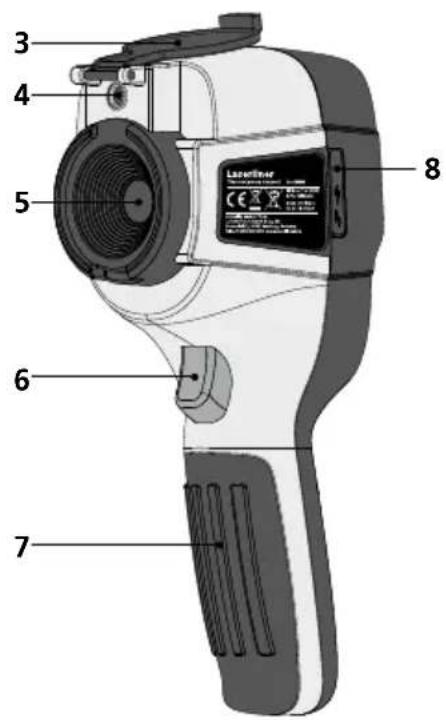

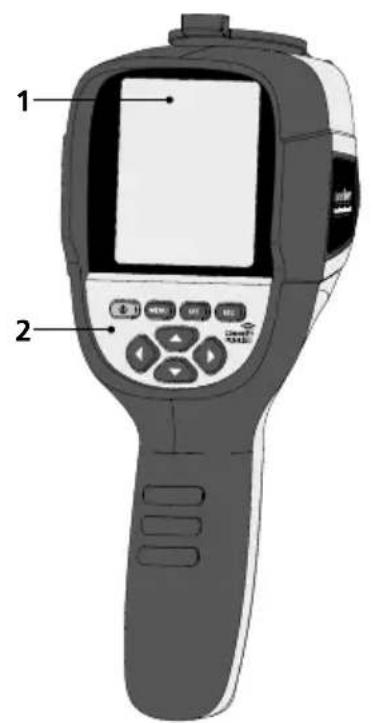

1 3,2" TFT- Farbdisplay
2 Direkttasten
3 Linsenschutz
4 Kamera
5 Infrarot-Kameralinse
6 Trigger: Aufnahme
7 Akkufach
8 Schacht

a ON/OFF
b Menü-Navigation
c Menü-Navigation / Wechsel Digitalbild, Überblendung Infrarot-/Digitalbild und Infrarotbild
d Hauptmenü aufrufen / Hauptmenü verlassen (Abbruch) / Bild speichern
e Menü-Steuerung (Bestätigung) / Bild nicht speichern

f Menü-Steuerung (Abbruch)
g Menü-Navigation / Wechsel Digitalbild, Überblendung Infrarot-/Digitalbild und Infrarotbild
h Menü-Navigation
i Micro-USB Schnittstelle

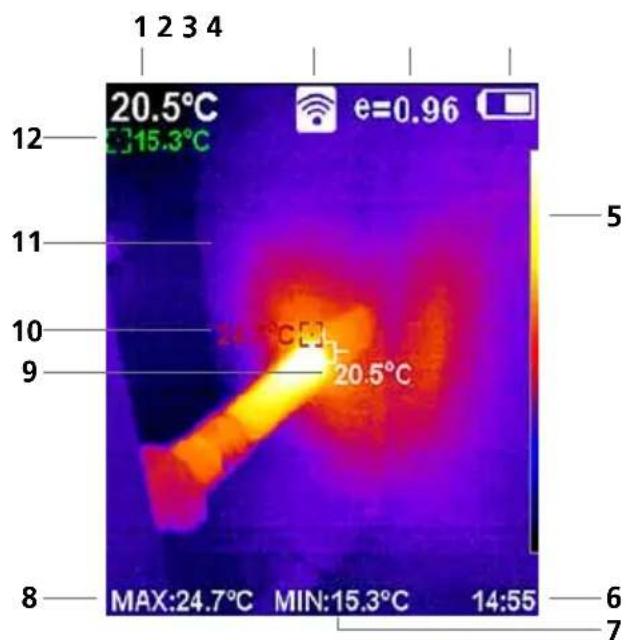

Standard-Messansicht

1 Temperatur Bildmitte
2 WLAN aktiv
3 eingestellter Emissionsgrad
4 Anzeige Batterieladung
5 Farbtabelle
6 Uhrzeit
7 Temperatur Min.
8 Temperatur Max.
9 Temperatur Bildmitte
0 Temperatur Max.
11 Thermografiebild
12 Temperatur Min.

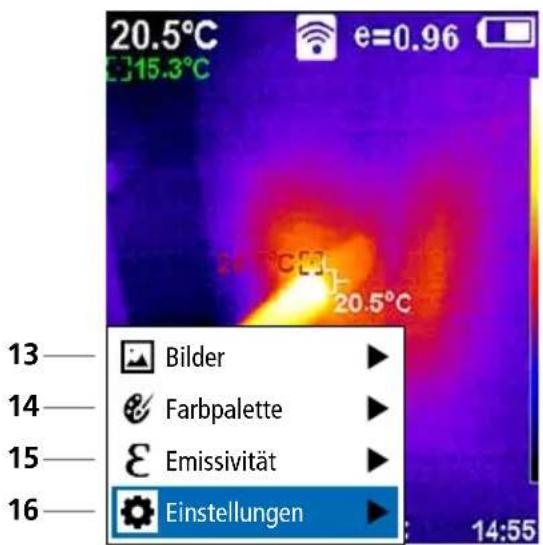

Hauptmenü

13 Mediengalerie aufrufen
14 Farbpalette wechseln
15 Emissionsgrad einstellen
16 Einstellungen

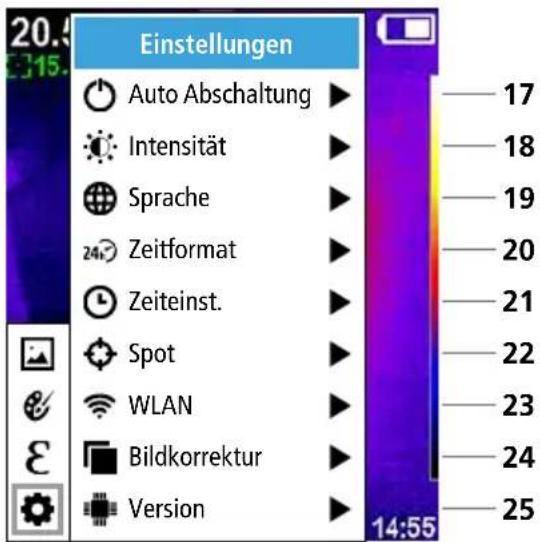

Hauptmenü Einstellungen

17 Automatische Abschaltung
18 Display-Helligkeit
19 Menüsprache
20 Zeitformat
21 Zeiteinstellung
22 Spot (Messpunkt)
23 WLAN-Verbindung ein-/ausschalten
24 Bildkorrektur
25 Software-Version

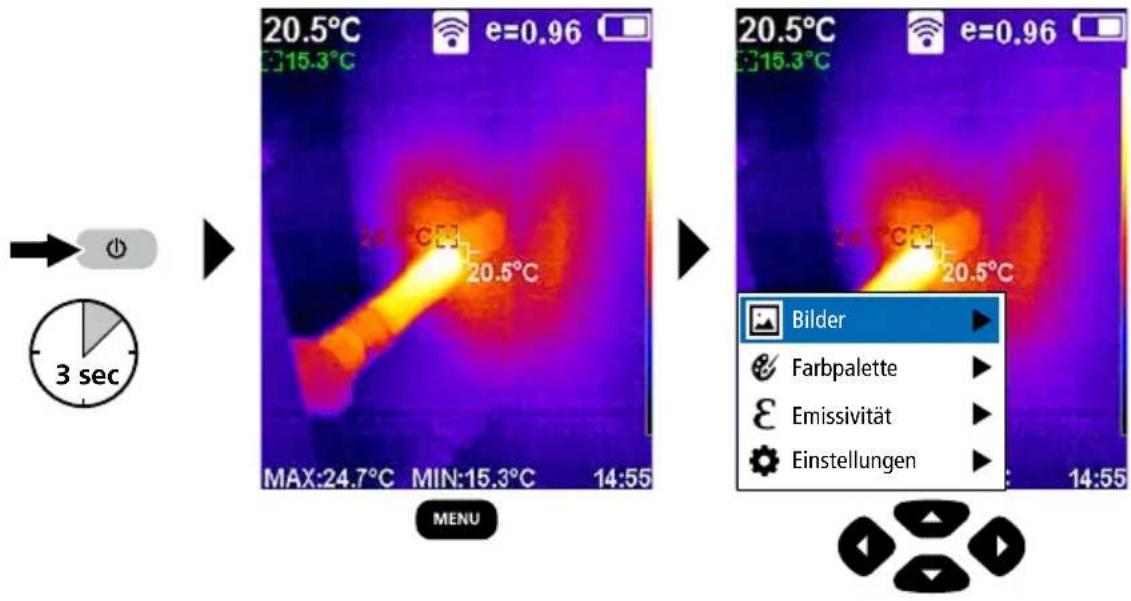

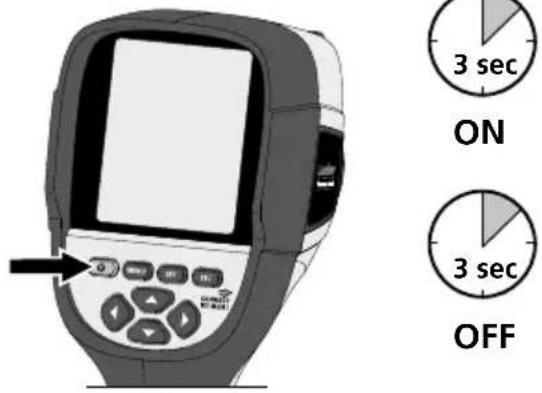

1 ON / OFF

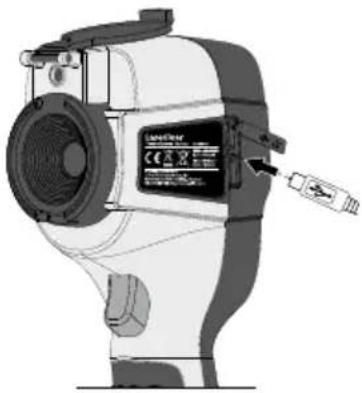

2 Li-Ion-Akkupack aufladen

Schließen Sie zum Laden des Li-Ion Akku-packs das mitgelieferte USB-Kabel in die Ladebuchse „i“ und verbinden es mit dem USB 2.0 Netzteil.

Ein Betrieb während des Ladens ist möglich.

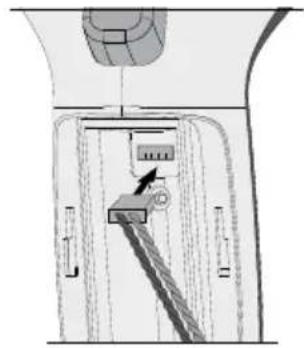

3 Li-Ion-Akkupack entnehmen / einsetzen

Akkufach (7) öffen und Li-Ion-Akkupack entnehmen / einsetzen. Beim Einsetzen auf korrekte Polarität achten.

Über das Hauptmenü können allgemeine sowie messspezifische Einstellungen vorgenommen werden. Das Menü lässt sich über die vier Direkttasten (b, c, g, h) steuern.

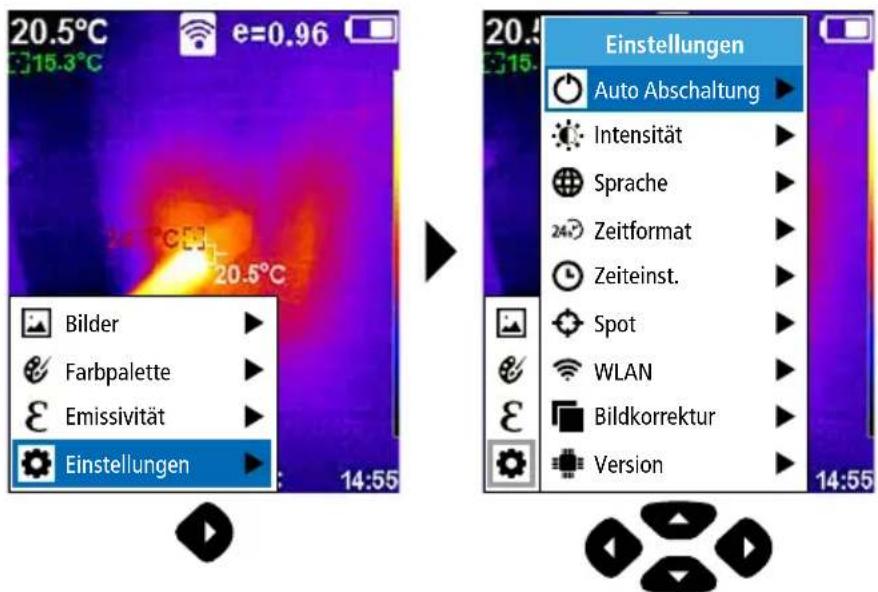

5.0 Einstellungen

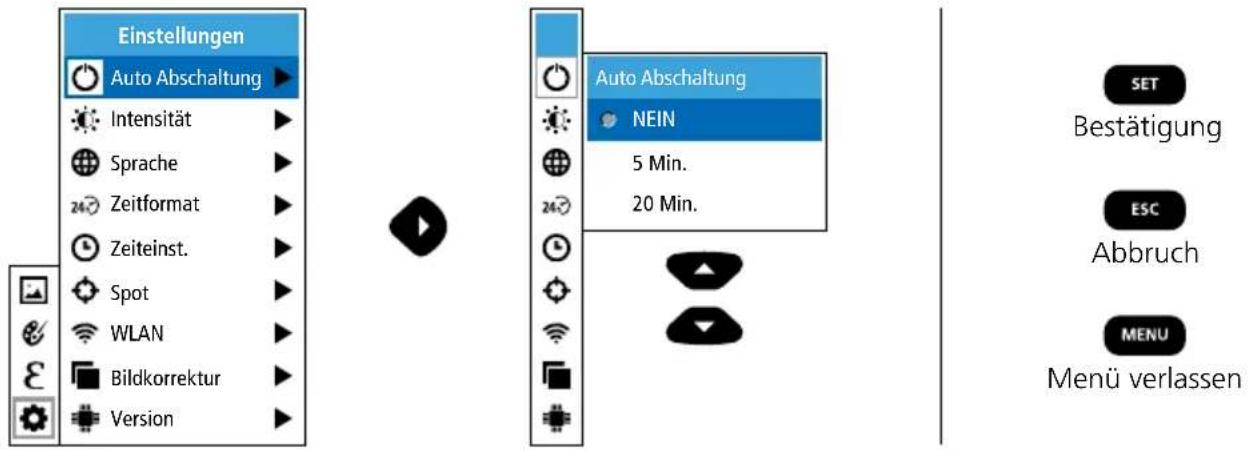

5.1 Einstellungen: Automatische Abschaltung

Das Gerät schaltet sich nach eingestelltem Zeitraum der Inaktivität automatisch ab.

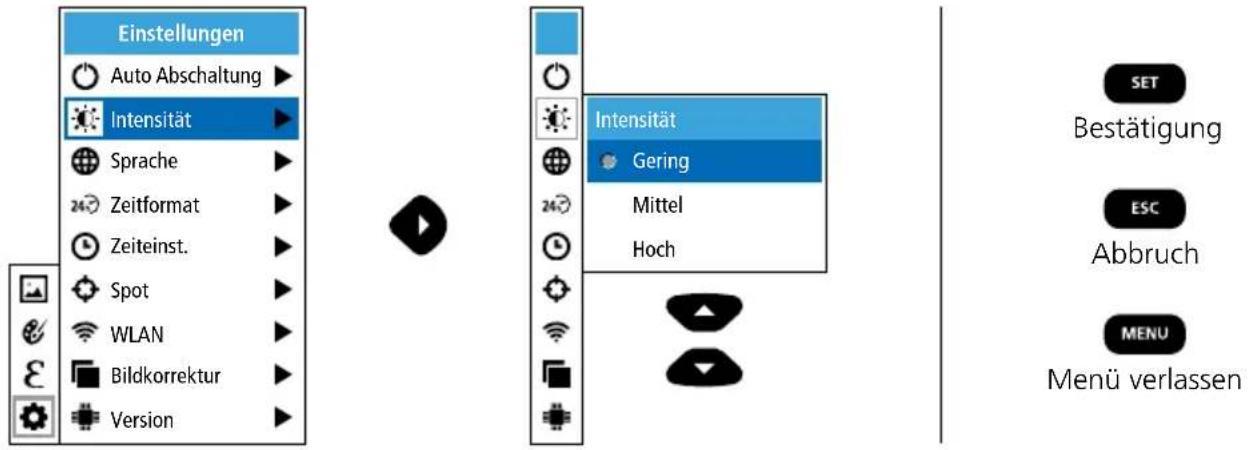

5.2 Einstellungen: Display-Helligkeit

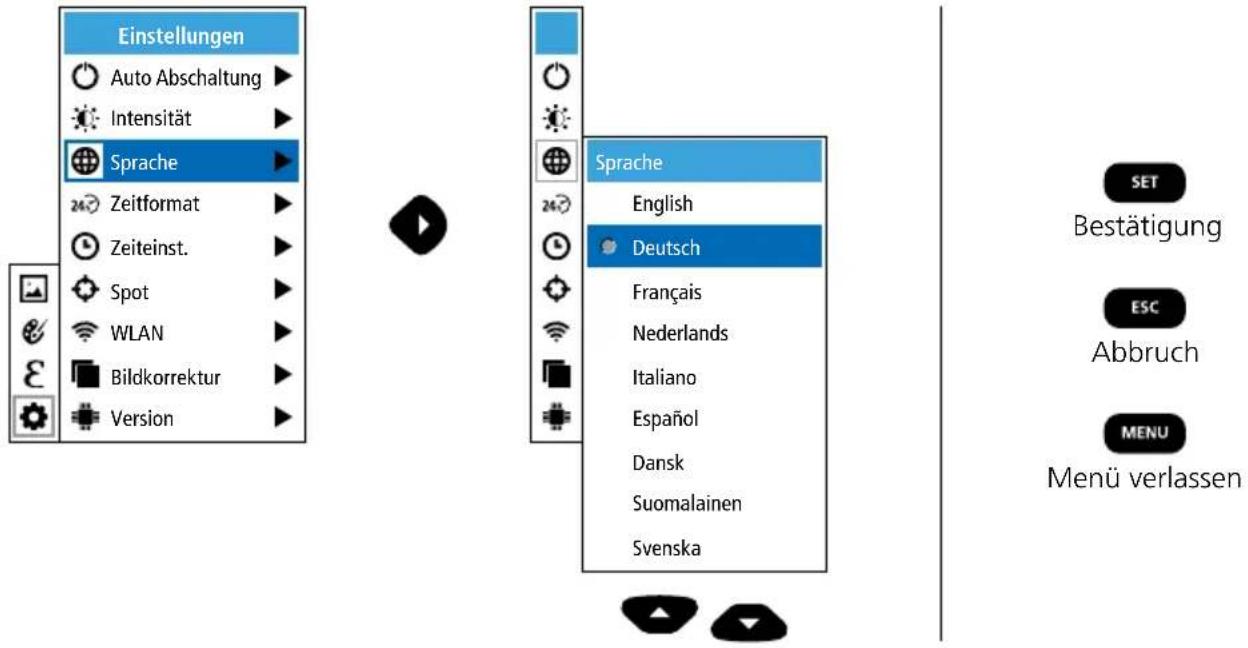

5.3 Einstellungen: Menüsprache einstellen EN / DE / FR / NL / IT / ES / DK / FI / SE

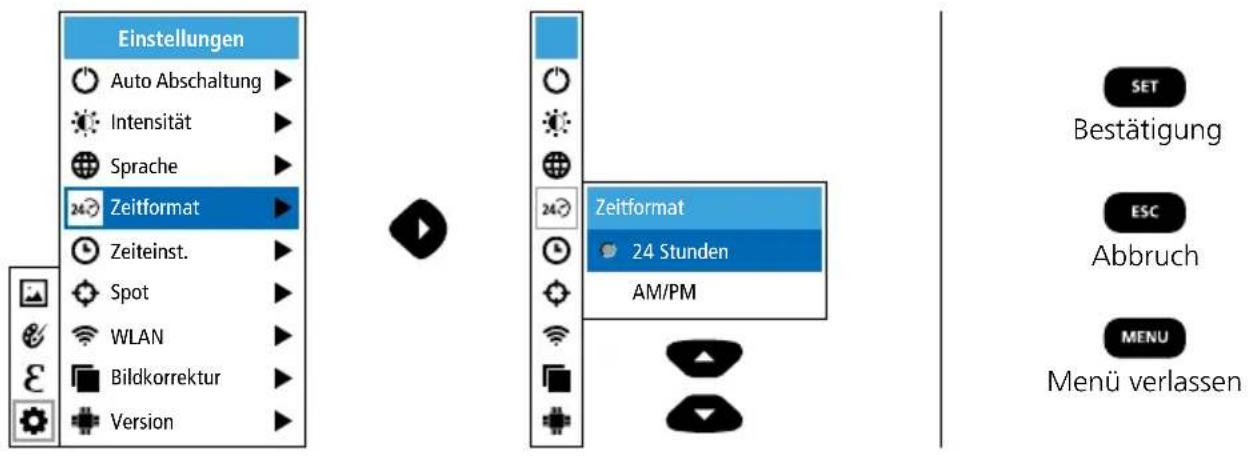

5.4 Einstellungen: Zeitformat

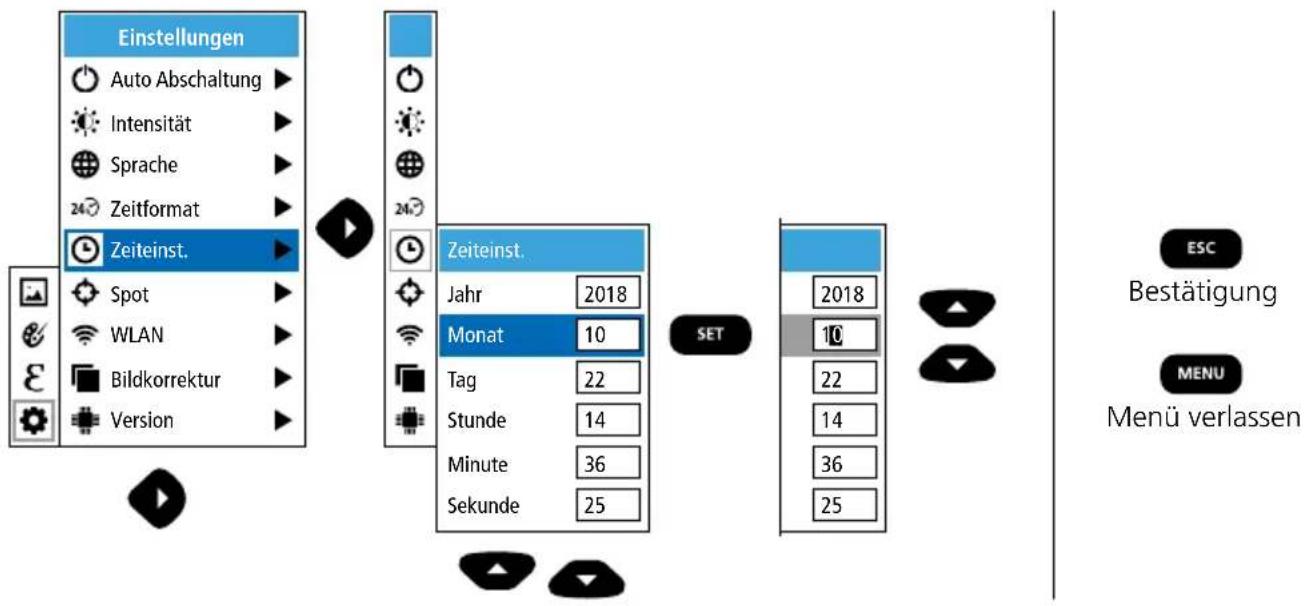

5.5 Einstellungen: Zeiteinstellung

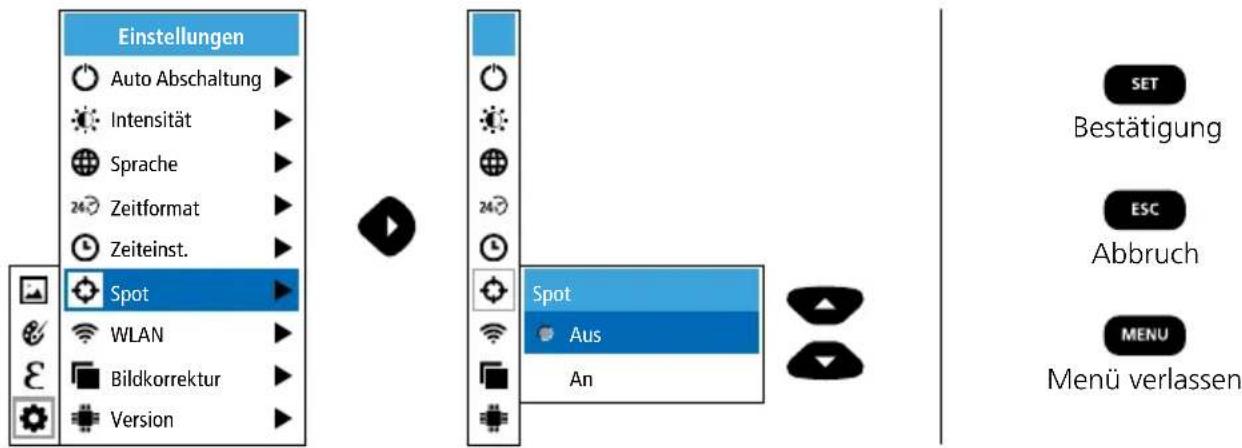

5.6 Einstellungen: Spot (Messpunkt)

Standardmäßig wird die Temperatur in der Bildmitte angezeigt. Es können zwei Messpunkte (Spot) hinzugefügt werden: Max: höchste Temperatur, Min: geringste Temperatur.

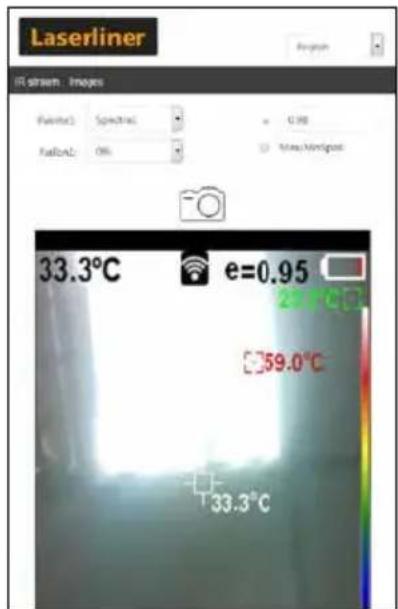

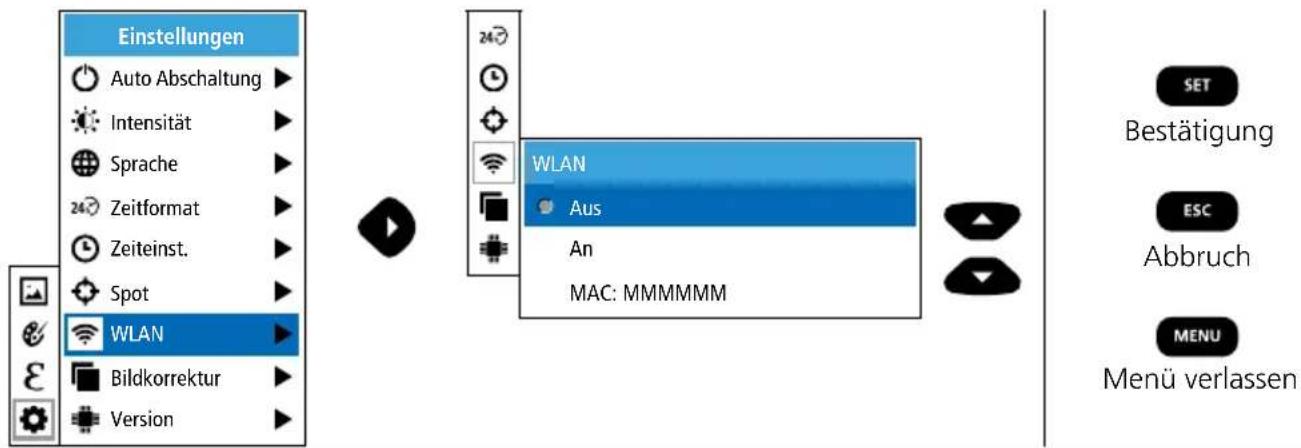

5.7 Einstellungen: WLAN-Verbindung

Zur Auswertung der Daten kann die ThermoCamera Connect per WLAN mit einem WLAN-fähigen Endgerät (Desktop-PC oder Mobiltelefon) verbunden werden. Hierzu wird zunächst der gewünschte WLAN SSID am Gerät (MAC: MMMMMM) ausgewählt. MMMMMM entspricht der MAC-Adresse.

Anschließend wird am Endgerät die Verbindung mit der entsprechenden SSID hergestellt. Über einen beliebigen, modernen Browser stellt die ThermoCamera Connect unter der IP-Adresse 192.168.230.1 Port 80 die Daten bereit.

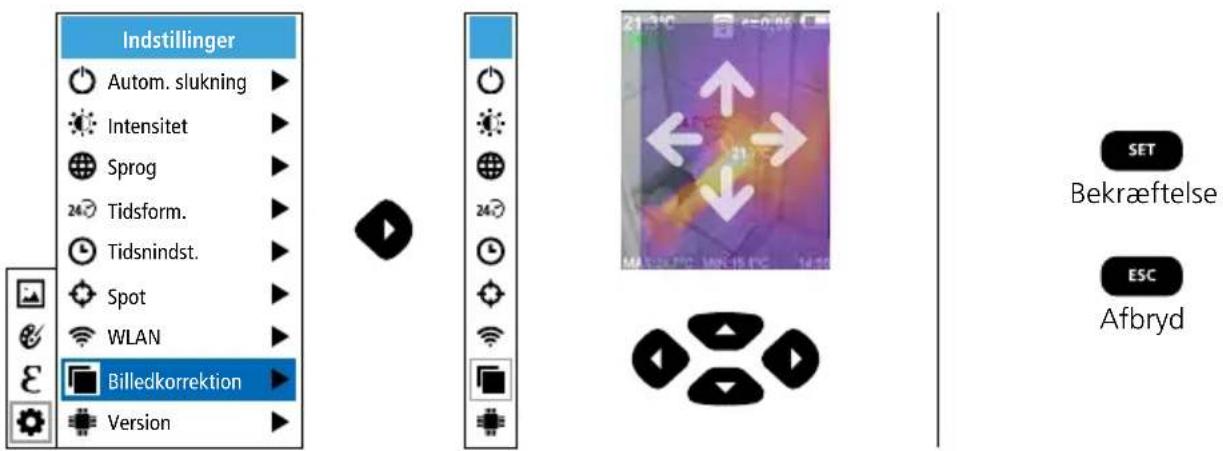

5.8 Einstellungen: Bildkorrektur

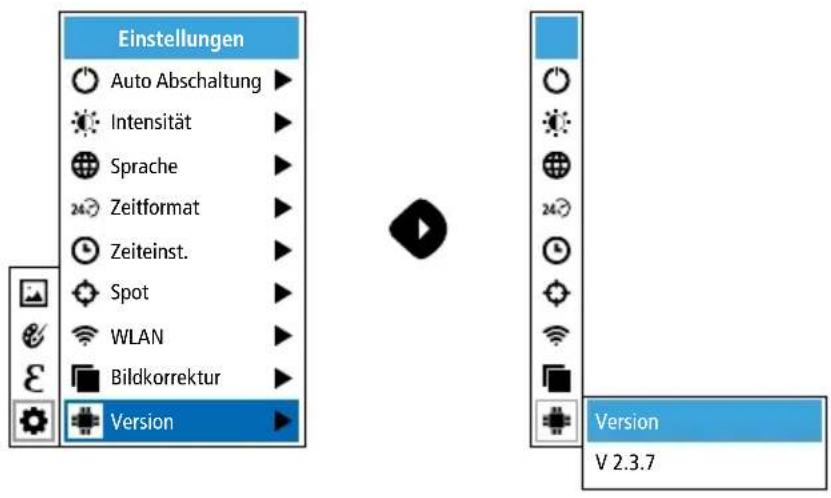

5.9 Einstellungen: Version

6.0 Emissivität

Vor jedem Einsatz sind die Messeinstellungen zur Infrarotmessung zu prüfen bzw. auf die gegebene Mess-situation einzustellen, um eine korrekte Messung zu gewährleisten. Insbesondere sind hier die allgemeinen Parameter hinsichtlich des Emissionsgrades zu beachten.

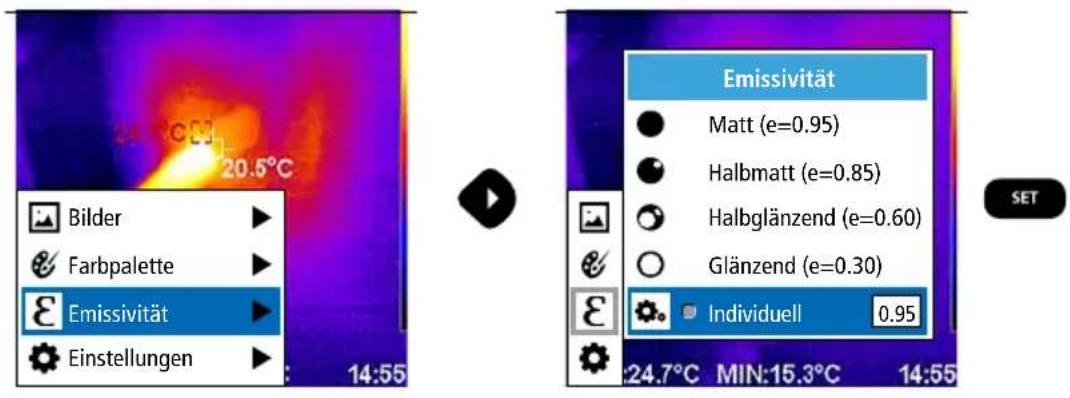

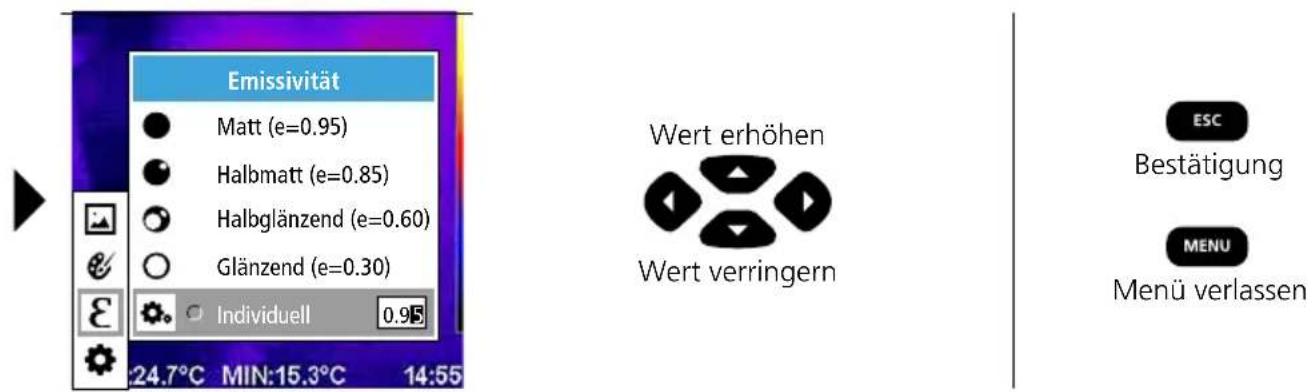

6.1 Emissivität: Emissionsgrad

Der Grad der Infrarotabstrahlung, die jeder Körper material-/oberflächenspezifisch abgibt, wird durch den Emissionsgrad bestimmt (0,01 ... 1,0). Zu einer korrekten Messung ist es zwingend erforderlich den Emissionsgrad einzustellen. Neben den vorgegebenen Emissionsgraden aus der Materialliste ist das Einstellen eines individuellen Emissionsgrades möglich.

Emissionsgradtabelle (Richtwerte mit Toleranzen)

Metalle

Alloy A3003		Inconel		Stahl
oxidiert	0,20	oxidiert	0,83	galvanisiert	0,28
geraut	0,20	elektropoliert	0,15	oxidiert	0,80
Aluminium		Kupfer		stark oxidiert	0,88
oxidiert	0,30	oxidiert	0,72	frisch gewalzt	0,24
poliert	0,05	Kupferoxid	0,78	rauhe, ebene Fläche	0,96
Blei		Messing		rostig, rot	0,69
rau	0,40	poliert	0,30	Blech, nickelbeschichtet	0,11
Chromoxid	0,81	oxidiert	0,50	Blech, gewalzt	0,56
Eisen		Platin		Edelstahl, rostfrei	0,45
oxidiert	0,75	schwarz	0,90	Zink
mit Rost	0,60	Stahl		oxidiert	0,10
Eisen geschmiedet		kaltgerollt	0,80
matt	0,90	geschliffene Platte	0,50
Eisen, Guss		polierte Platte	0,10
nicht oxidiert	0,20	Legierung (8% Nickel, 18% Chrom)	0,35
Schmelze	0,25

Nicht Metalle

Asbest 0,93		Kalk 0,35		Menschliche Haut	0,98
Asphalt 0,95		Kalksandstein 0,95		Papieralle Farben	0,96
Basalt 0,70		Kalkstein 0,98
Baumwolle 0,77		Karborundum 0,90		Porzellanweiß glänzendmit Lasur	0,730,92
Beton, Putz, Mörtel 0,93		Keramik 0,95
Eisglattmit starkem Frost	0,970,98	Kies 0,95		Quarzglas	0,93
		Kohlenicht oxidiert	0,85	Sand	0,95
Erde 0,94		KunststofflichtdurchlässigPE, P, PVC	0,950,94	Schnee	0,80
Estrich 0,93				Splitt	0,95
Gips 0,88				Steingut, matt	0,93
Gipskartonplatten 0,95		Kühlkörperschwarz eloxiert	0,98	Stoff	0,95
Glas 0,90		Lackmatt schwarzhitzebeständigweiß	0,970,920,90	Tapete (Papier) hell	0,89
Glaswolle 0,95				Teer 0,82
Grafit 0,75				Teerpapier	0,92
Gummihartweich-grau	0,940,89	Laminat	0,90	Ton	0,95
		Marmorschwarz mattiertgräulich poliert	0,940,93	Transformatorenlack	0,94
HolzunbehandeltBuche gehobelt	0,880,94			Wasser	0,93
				Zement	0,95
		Mauerwerk	0,93	Ziegelstein rot	0,93

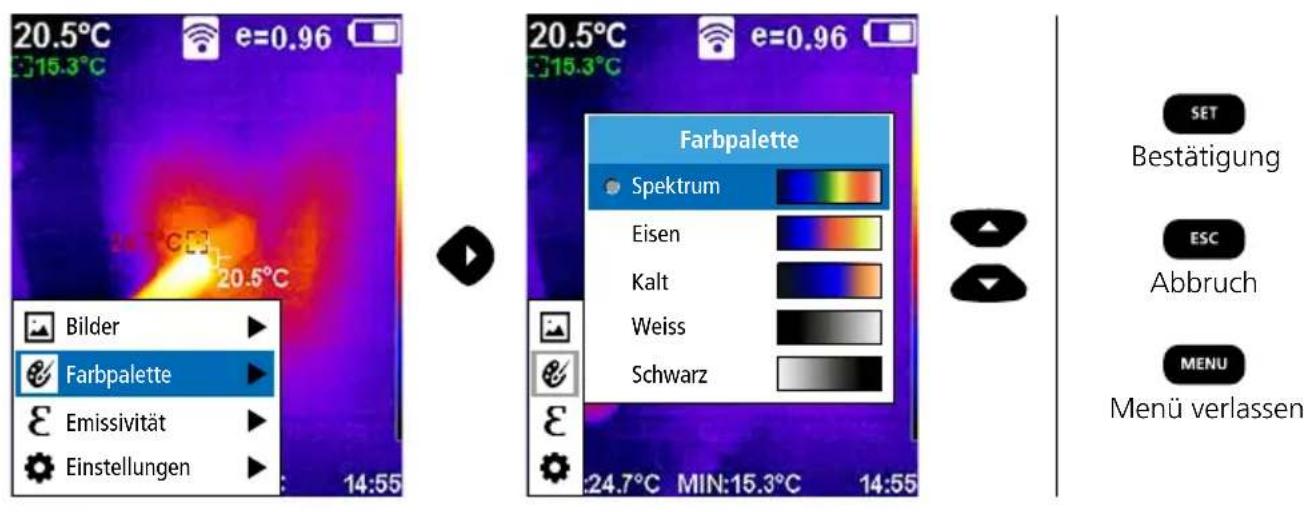

7 Farbpaletten IR-Bild

Für die Darstellung der erfassten Infrarottemperaturen stehen mehrere Standard-Farbpaletten zur Auswahl. Je nach gewählter Palette werden die gemessenen Temperaturen innerhalb des aktuellen Bildbereiches angepasst und im entsprechenden Farbraum dargestellt. Als Referenz der entsprechenden Temperatur-/Farbzuordnung dient der Bargraph zu den jeweiligen Min.-/Max.-Temperaturen des Gesamtbildes.

8 Bildmodi

Es stehen 5 verschiedene Bildmodi zur Verfügung.

A. IR-Bild (IR)
B. Digitalbild (Sichtbar)
C. Digitalbild mit Überblendung IR-Bild (MIX), Stufe 1
D. Digitalbild mit Überblendung IR-Bild (MIX), Stufe 2
E. Digitalbild mit Überblendung IR-Bild (MIX), Stufe 3

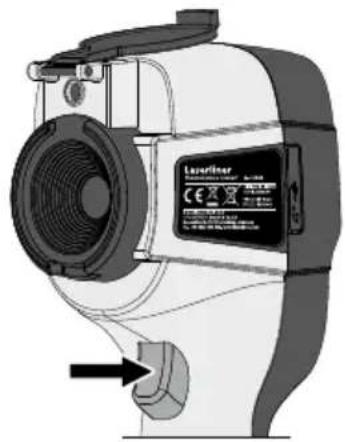

Mit Hilfe der Taste „Trigger“ (6) sind von jeder Messsituation Bildaufnahmen für die spätere Dokumentation zu erstellen.

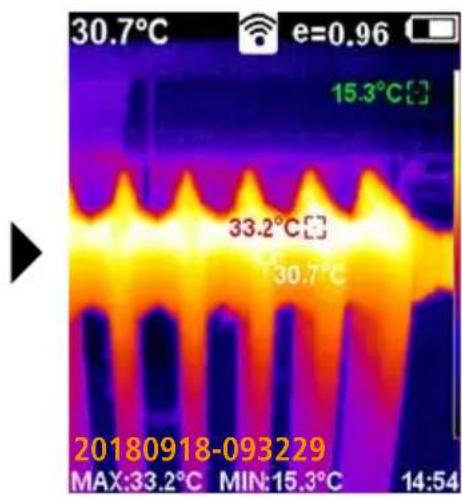

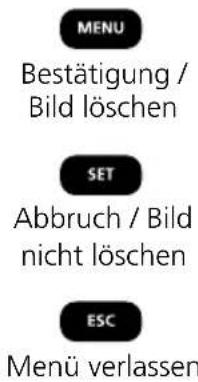

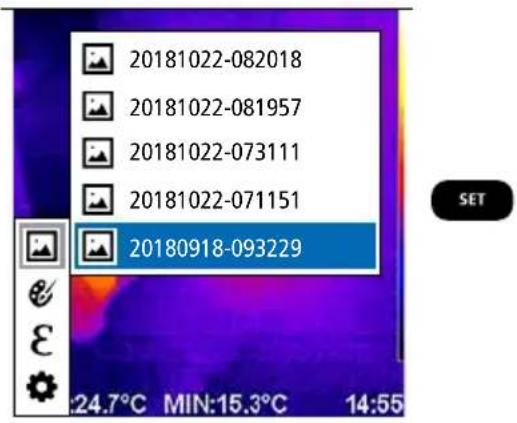

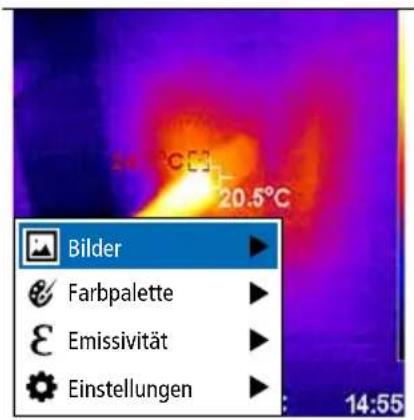

10 Mediengalerie / Aufnahmen löschen

In der Mediengalerie können alle mit der ThermoCamera Connect aufgenommenen Bilder aufgerufen werden.

Das Bild wird durch Drücken der MENU-Taste sofort gelöscht. Es erfolgt keine Sicherheitsabfrage.

Hinweise zur Wartung und Pflege

Reinigen Sie alle Komponenten mit einem leicht angefeuchteten Tuch und vermeiden Sie den Einsatz von Putz-, Scheuer- und Lösungsmitteln. Entnehmen Sie den Akkupack vor einer längeren Lagerung. Lagern Sie das Gerät an einem sauberen, trockenen Ort. Objektive nicht an der Linse berühren.

Kalibrierung

Das Messgerät muss regelmäßig kalibriert und geprüft werden, um die Genauigkeit der Messergebnisse zu gewährleisten. Wir empfehlen ein Kalibrierungsintervall von einem Jahr.

EU-Bestimmungen und Entsorgung

Das Gerät erfüllt alle erforderlichen Normen für den freien Warenverkehr innerhalb der EU.

Dieses Produkt ist ein Elektrogerät und muss nach der europäischen Richtlinie für Elektro- und Elektronik-Altgeräte getrennt gesammelt und entsorgt werden.

Weitere Sicherheits- und Zusatzhinweise unter:

http://laserliner.com/info?an=AGR

Technische Daten Technische Änderungen vorbehalten. 19W05
Infrarot-Sensor 220 x 160 Pixel	Auflösung, ungekühltes Microbolometer, 9 Hz, 8-14 μm
Infrarot-Optik Hochwertiges Infrarotobjektiv, 27° x 35° Sichtfeld (FOV), Fokus fixiert, Arbeitsbereich: 0,5 m ... 20 m
Thermische Empfindlichkeit 0,07°C @ 30°C
Genauigkeit ± 2°C oder ± 2% vom Messwert
Messbereich -20°C ... 350°C
Display 3,2" TFT-Farbdisplay
Bildmodi Infrarotbild, Digitalbild	MIX-Bild
Digitalkamera Auflösung: 640 x	480 Pixel
Format JPEG Format
Speicherfunktion integrierter SD	Speicher (mehr als 20.000 Bilder)
Schnittstelle WLAN
Anschlüsse Micro-USB Ladefunktion
Emissionsgrad 0,01 - 1,0 einstellbar
Schutzart IP54
Arbeitsbedingungen	0°C ... 45°C, Luftfeuchtigkeit max. 20 ... 85% rH, nicht kondensierend, Arbeitshöhe max. 2000 m über NN (Normalnull)
Lagerbedingungen	-20°C ... 60°C, Luftfeuchtigkeit max. 85% rH
Betriebsdaten Funkmodul	WLAN-Standard	IEEE 802.11 b/g/n
	Frequenzband	2.400 - 2.4835 GHz (IEEE 802.11 b/g/n)
	Funkkanäle	Kanal 9
	Sendeleistung	17 dBm max.
	Übertragungsrate	IEEE 802.11 b bis 11 Mbps IEEE 802.11 g/n bis 54 Mbps (bei 15 ± 2 dBm)
	Sicherheit	offen
	Lokaler Server Modus	IP-Adresse 192.168.230.1; HTTP; kein DHCP
	Port 80
Automatische Abschaltung	einstellbar: 5 Minuten / 20 Minuten / keine autom. Abschaltung
Stromversorgung	Li-Ion Akkupack 3,5V - 4,2V / 2000 mAh Micro-USB 4,75V - 5,50V
Ladezeit	ca. 3 - 4 Std.
Betriebsdauer ca. 2 - 3 Std. (je nach Art der Nutzung)
Abmessungen (B x H x T)	105 x 223 x 90 mm
Gewicht	389 g (inkl. Akkupack)
