GASSET2 - Machine de soudure VELLEMAN - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Machine de soudure à gaz, puissance réglable, compatible avec différents types de matériaux.
Utilisation	Idéale pour les travaux de soudure sur des pièces métalliques, réparation et assemblage.
Maintenance et réparation	Vérifier régulièrement les connexions, nettoyer les buses et remplacer les pièces usées.
Sécurité	Utiliser des équipements de protection individuelle (EPI), éviter les zones inflammables.
Informations générales	Vérifier la compatibilité avec les accessoires et les gaz utilisés avant l'achat.

FOIRE AUX QUESTIONS - GASSET2 VELLEMAN

Comment allumer la machine VELLEMAN GASSET2?

Pour allumer la machine, branchez-la sur une prise électrique, puis appuyez sur le bouton d'alimentation situé sur le panneau de commande.

Pourquoi ma machine de soudure ne chauffe-t-elle pas?

Vérifiez que la machine est correctement branchée et que le bouton d'alimentation est activé. Assurez-vous également que le réglage de la température est adéquat.

Comment régler la température de la VELLEMAN GASSET2?

Utilisez le bouton de réglage de la température sur le panneau de commande pour ajuster la température souhaitée. Consultez le manuel pour les plages de température recommandées selon les matériaux.

Que faire si le fil de soudure se bloque?

Si le fil de soudure se bloque, éteignez la machine et débranchez-la. Vérifiez le chemin du fil pour des obstructions et nettoyez si nécessaire avant de redémarrer la machine.

Est-ce que je peux utiliser des bobines de fil de soudure non recommandées?

Il est recommandé d'utiliser des bobines de fil de soudure spécifiquement conçues pour la VELLEMAN GASSET2 afin d'assurer un fonctionnement optimal et éviter des problèmes.

Que faire si la machine fume pendant son utilisation?

Si la machine fume, éteignez-la immédiatement et débranchez-la. Vérifiez si des éléments internes sont en surchauffe ou endommagés. Contactez un professionnel si nécessaire.

Comment nettoyer ma machine de soudure VELLEMAN GASSET2?

Débranchez la machine avant de la nettoyer. Utilisez un chiffon sec pour essuyer l'extérieur et assurez-vous que les orifices d'aération ne sont pas obstrués. Ne pas utiliser de liquides de nettoyage.

Quelle est la durée de vie des composants de la VELLEMAN GASSET2?

La durée de vie des composants dépend de l'utilisation et de l'entretien. Suivez les instructions du manuel pour l'entretien régulier afin de maximiser la longévité de la machine.

Où puis-je trouver des pièces de rechange pour la VELLEMAN GASSET2?

Les pièces de rechange peuvent être commandées directement auprès du fabricant ou chez des revendeurs agréés. Consultez le site web de VELLEMAN pour plus d'informations.

Y a-t-il des précautions à prendre lors de l'utilisation de la machine?

Oui, portez des équipements de protection appropriés, comme des lunettes de sécurité et des gants. Assurez-vous de travailler dans un espace bien ventilé et éloigné de matériaux inflammables.

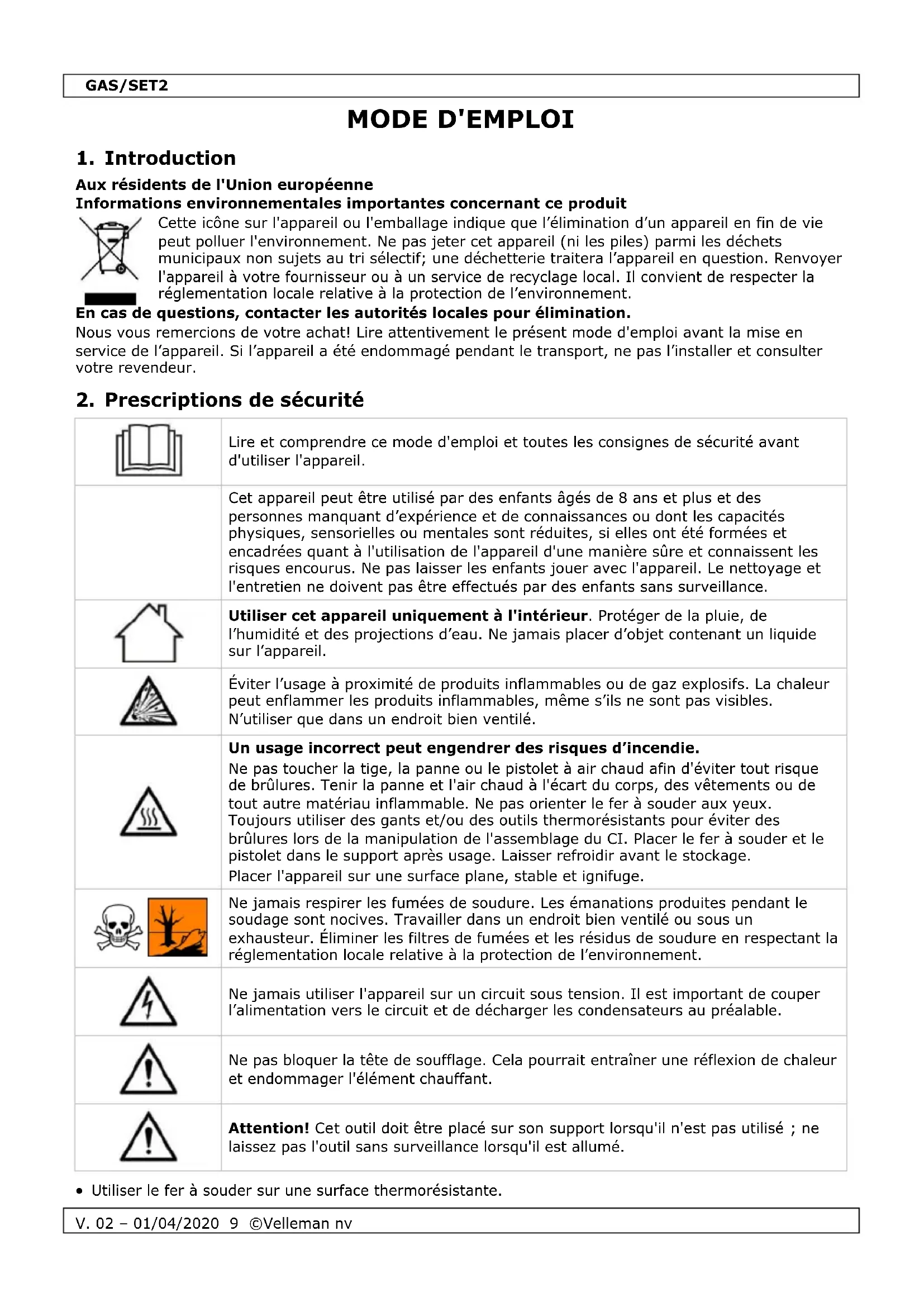

MODE D'EMPLOI GASSET2 VELLEMAN

Aux résidents de l'Union européenne Informations environnementales importantes concernant ce produit Cette icône sur l'appareil ou l'emballage indique que l’élimination d’un appareil en fin de vie peut polluer l'environnement. Ne pas jeter cet appareil (ni les piles) parmi les déchets municipaux non sujets au tri sélectif; une déchetterie traitera l’appareil en question. Renvoyer l'appareil à votre fournisseur ou à un service de recyclage local. Il convient de respecter la réglementation locale relative à la protection de l’environnement. En cas de questions, contacter les autorités locales pour élimination. Nous vous remercions de votre achat! Lire attentivement le présent mode d'emploi avant la mise en service de l’appareil. Si l’appareil a été endommagé pendant le transport, ne pas l’installer et consulter votre revendeur.

2. Prescriptions de sécurité

Lire et comprendre ce mode d'emploi et toutes les consignes de sécurité avant d'utiliser l'appareil.

Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus et des personnes manquant d’expérience et de connaissances ou dont les capacités physiques, sensorielles ou mentales sont réduites, si elles ont été formées et encadrées quant à l'utilisation de l'appareil d'une manière sûre et connaissent les risques encourus. Ne pas laisser les enfants jouer avec l'appareil. Le nettoyage et l'entretien ne doivent pas être effectués par des enfants sans surveillance.

Utiliser cet appareil uniquement à l'intérieur. Protéger de la pluie, de l’humidité et des projections d’eau. Ne jamais placer d’objet contenant un liquide sur l’appareil.

Éviter l’usage à proximité de produits inflammables ou de gaz explosifs. La chaleur peut enflammer les produits inflammables, même s’ils ne sont pas visibles. N’utiliser que dans un endroit bien ventilé.

Un usage incorrect peut engendrer des risques d’incendie. Ne pas toucher la tige, la panne ou le pistolet à air chaud afin d'éviter tout risque de brûlures. Tenir la panne et l'air chaud à l'écart du corps, des vêtements ou de tout autre matériau inflammable. Ne pas orienter le fer à souder aux yeux. Toujours utiliser des gants et/ou des outils thermorésistants pour éviter des brûlures lors de la manipulation de l'assemblage du CI. Placer le fer à souder et le pistolet dans le support après usage. Laisser refroidir avant le stockage. Placer l'appareil sur une surface plane, stable et ignifuge.

Ne jamais respirer les fumées de soudure. Les émanations produites pendant le soudage sont nocives. Travailler dans un endroit bien ventilé ou sous un exhausteur. Éliminer les filtres de fumées et les résidus de soudure en respectant la réglementation locale relative à la protection de l’environnement.

Ne jamais utiliser l'appareil sur un circuit sous tension. Il est important de couper l’alimentation vers le circuit et de décharger les condensateurs au préalable.

Ne pas bloquer la tête de soufflage. Cela pourrait entraîner une réflexion de chaleur et endommager l'élément chauffant.

Attention! Cet outil doit être placé sur son support lorsqu'il n'est pas utilisé ; ne laissez pas l'outil sans surveillance lorsqu'il est allumé.

• Utiliser le fer à souder sur une surface thermorésistante.GAS/SET2

V. 02 – 01/04/2020 10 ©Velleman nv

• Laisser refroidir la panne de manière naturelle et ne jamais immerger dans de l’eau.

3. Directives générales

Se référer à la garantie de service et de qualité Velleman® en fin de notice.

Protéger l’appareil des chocs. Traiter l'appareil avec circonspection pendant l’opération.

• Protéger de la pluie, de l’humidité et des projections d’eau.

• Se familiariser avec le fonctionnement de l'appareil avant de l'utiliser.

• Toute modification est interdite pour des raisons de sécurité. Les dommages occasionnés par des modifications par le client ne tombent pas sous la garantie.

• N’utiliser l'appareil qu’à sa fonction prévue. Un usage impropre annule d'office la garantie.

• La garantie ne s’applique pas aux dommages survenus en négligeant certaines directives de cette notice et votre revendeur déclinera toute responsabilité pour les problèmes et les défauts qui en résultent.

• Ni SA Velleman ni ses distributeurs ne peuvent être tenus responsables des dommages exceptionnels, imprévus ou indirects, quelles que soient la nature (financière, corporelle, etc.), causés par la possession, l’utilisation ou le dysfonctionnement de ce produit.

• Garder ce mode d'emploi pour toute référence ultérieure.

• fer à souder sans fil

• peut également être utilisé comme torche et soufflerie d'air chaud

• contenu: o torche o 3 pointes à souder o déflecteur o éponge o fil de soudure o bouchon de pointe

• outil de soudage portable au gaz butane

Se référer aux illustrations en page 2 de ce mode d'emploi.

clapet de remplissage de gaz

bouton d'inflammation

verrouillage de sécurité

interrupteur de flamme

6. Ravitaillement du fer à souder

1. Avant le ravitaillement, s'assurer que l'interrupteur de flamme [7] est positionné à l'extrême gauche.

2. Suivre les directions indiquées sur le réservoir du gaz butane (non inclus).Insérer le bouchon dans

le clapet de remplissage de gaz [1]. Utiliser l'action de pompage pour les meilleurs résultats. N'utiliser que du gaz butane de qualité supérieure.

3. Après le ravitaillement, laisser stabiliser le gaz pendant quelques minutes avant l'inflammation.

1. S'assurer que la sortie d'air est dirigée vers le haut pour éviter l'endommagement de votre bureau.

2. Appuyer sur le verrouillage de sécurité [3] et en même temps tirer la gâchette avec le pouce.

3. Enfoncer le bouton d'allumage [2] et libérer le verrou de sécurité [3].

4. Faire glisser le commutateur de flamme [7] vers la droite pour une flamme constante.GAS/SET2

V. 02 – 01/04/2020 11 ©Velleman nv

7.2 Réglage de flamme

1. Faire glisser le levier de réglage [8] vers la droite pour augmenter la flamme.

2. Faites glisser le levier de réglage [8] vers la gauche pour diminuer la flamme.

Remarque: Des flammes plus longues peuvent causer le brûlage ou l'extinction de la torche. Veuillez diminuer la flamme jusqu'à ce qu'une lueur bleue apparaisse.

1. Faire glisser le commutateur de mode [7] tout à la gauche.

2. Laisser refroidir le fer à souder.

7.4 Autres fonctions

1. Tourner l'écrou dans le sens antihoraire et retirer la pointe à souder [5], la tête [4] et le manchon

2. Démonter la pointe à souder [5], la tête [4] et le manchon métallique [6].

3. Réinstaller le manchon métallique [6] et sécuriser avec l'écrou.

4. Maintenant, le fer à souder peut être utilisée comme torche. Utiliser le fer à souder comme décrit

sous 7. Emploi. Panne torche

1. Retirer le fer à souder [5] en le faisant tourner dans le sens anti-horaire.

2. Maintenant, le fer à souder peut être utilisée comme panne torche. Utiliser le fer à souder comme

décrit sous 7. Emploi.

8. Problèmes et solutions

problème cause probable solution possible Le fer à souder ne s'enflamme pas Carburant vide Ravitailler Pression de gaz trop élevée/trop faible Faire glisser le levier de réglage vers la gauche / droite Débit de gaz excessif Position trop élevée Ajuster la flamme progressivement Pression de gaz basse Niveau de carburant bas Ravitailler Carburant froid Tenir dans les mains pour se réchauffer

9. Spécifications techniques

autonomie 90 min. (utilisation moyenne) capacité du réservoir de gaz 15 ml température

température de soudage jusqu'à 500° C température de panne torche jusqu'à 600° C température de torche jusqu'à 1300° C dimensions 29 x 245 mm

N’employer cet appareil qu’avec des accessoires d’origine. La SA Velleman ne peut, dans la mesure conforme au droit applicable être tenue responsable des dommages ou lésions (directs ou indirects) pouvant résulter de l’utilisation de cet appareil. Pour plus d'informations concernant cet article et la dernière version de ce mode d'emploi, consulter notre site www.velleman.eu. Toutes les informations présentées dans ce mode d'emploi peuvent être modifiées sans notification préalable.

SA Velleman est l’ayant droit des droits d’auteur de ce mode d'emploi. Tous droits mondiaux réservés. Toute reproduction, traduction, copie ou diffusion, intégrale ou partielle, du contenu de cette notice par quelque procédé ou sur tout support électronique que ce soit est interdite sans l’accord préalable écrit de l’ayant droit.GAS/SET2

Garantie de service et de qualité Velleman® Depuis 1972, Velleman® a gagné une vaste expérience dans le secteur de l’électronique et est actuellement distributeur dans plus de 85 pays. Tous nos produits répondent à des exigences de qualité rigoureuses et à des dispositions légales en vigueur dans l’UE. Afin de garantir la qualité, nous soumettons régulièrement nos produits à des contrôles de qualité supplémentaires, tant par notre propre service qualité que par un service qualité externe. Dans le cas improbable d’un défaut malgré toutes les précautions, il est possible d’invoquer notre garantie (voir les conditions de garantie). Conditions générales concernant la garantie sur les produits grand public (pour l’UE) :

• tout produit grand public est garanti 24 mois contre tout vice de production ou de matériaux à dater du jour d’acquisition effective ;

• si la plainte est justifiée et que la réparation ou le remplacement d’un article est jugé impossible, ou lorsque les coûts s’avèrent disproportionnés, Velleman® s’autorise à remplacer ledit article par un article équivalent ou à rembourser la totalité ou une partie du prix d’achat. Le cas échéant, il vous sera consenti un article de remplacement ou le remboursement complet du prix d’achat lors d’un défaut dans un délai de 1 an après l’achat et la livraison, ou un article de remplacement moyennant 50% du prix d’achat ou le remboursement de 50% du prix d’achat lors d’un défaut après 1 à 2 ans.

• sont par conséquent exclus : - tout dommage direct ou indirect survenu à l’article après livraison (p.ex. dommage lié à l’oxydation, choc, chute, poussière, sable, impureté…) et provoqué par l’appareil, ainsi que son contenu (p.ex. perte de données) et une indemnisation éventuelle pour perte de revenus ; - toute pièce ou accessoire nécessitant un remplacement causé par un usage normal comme p.ex. piles (rechargeables comme non rechargeables, intégrées ou remplaçables), ampoules, pièces en caoutchouc, courroies… (liste illimitée) ; - tout dommage qui résulte d’un incendie, de la foudre, d’un accident, d’une catastrophe naturelle, etc. ; - out dommage provoqué par une négligence, volontaire ou non, une utilisation ou un entretien incorrect, ou une utilisation de l’appareil contraire aux prescriptions du fabricant ;- tout dommage à cause d’une utilisation commerciale, professionnelle ou collective de l’appareil (la période de garantie sera réduite à 6 mois lors d’une utilisation professionnelle) ; - tout dommage à l’appareil qui résulte d’une utilisation incorrecte ou différente que celle pour laquelle il a été initialement prévu comme décrit dans la notice ; - tout dommage engendré par un retour de l’appareil emballé dans un conditionnement non ou insuffisamment protégé. - toute réparation ou modification effectuée par une tierce personne sans l’autorisation explicite de SA Velleman® ; - frais de transport de et vers Velleman® si l’appareil n’est plus couvert sous la garantie.

• toute réparation sera fournie par l’endroit de l’achat. L’appareil doit nécessairement être accompagné du bon d’achat d’origine et être dûment conditionné (de préférence dans l’emballage d’origine avec mention du défaut) ;

• tuyau : il est conseillé de consulter la notice et de contrôler câbles, piles, etc. avant de retourner l’appareil. Un appareil retourné jugé défectueux qui s’avère en bon état de marche pourra faire l’objet d’une note de frais à charge du consommateur ;

• une réparation effectuée en-dehors de la période de garantie fera l’objet de frais de transport ;

• toute garantie commerciale ne porte pas atteinte aux conditions susmentionnées. La liste susmentionnée peut être sujette à une complémentation selon le type de l’article et être mentionnée dans la notice d’emploi.
