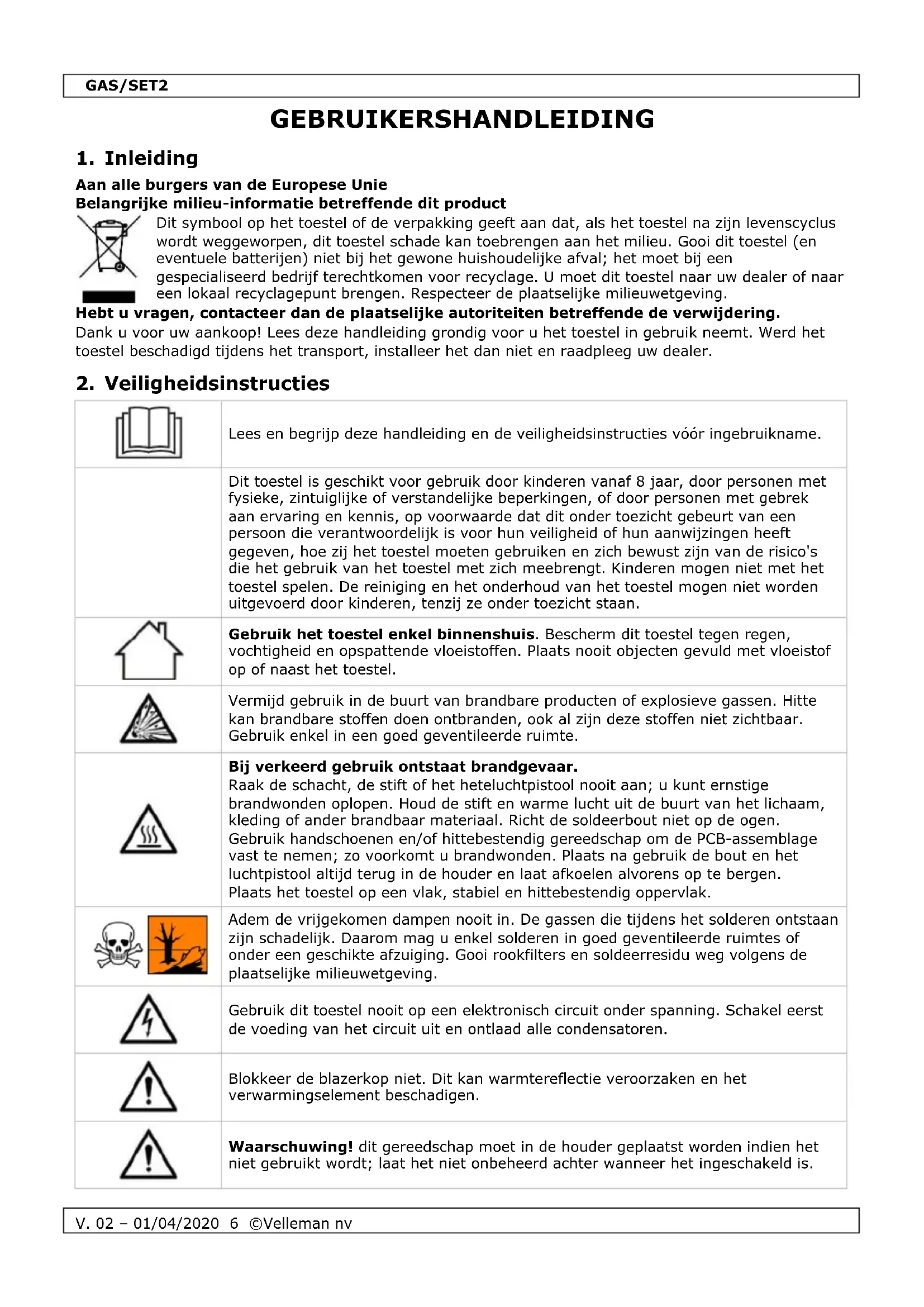

GEBRUIKSAANWIJZING GASSET2 VELLEMAN

Aan alle burgers van de Europese Unie Belangrijke milieu-informatie betreffende dit product Dit symbool op het toestel of de verpakking geeft aan dat, als het toestel na zijn levenscyclus wordt weggeworpen, dit toestel schade kan toebrengen aan het milieu. Gooi dit toestel (en eventuele batterijen) niet bij het gewone huishoudelijke afval; het moet bij een gespecialiseerd bedrijf terechtkomen voor recyclage. U moet dit toestel naar uw dealer of naar een lokaal recyclagepunt brengen. Respecteer de plaatselijke milieuwetgeving. Hebt u vragen, contacteer dan de plaatselijke autoriteiten betreffende de verwijdering. Dank u voor uw aankoop! Lees deze handleiding grondig voor u het toestel in gebruik neemt. Werd het toestel beschadigd tijdens het transport, installeer het dan niet en raadpleeg uw dealer.

2. Veiligheidsinstructies

Lees en begrijp deze handleiding en de veiligheidsinstructies vóór ingebruikname.

Dit toestel is geschikt voor gebruik door kinderen vanaf 8 jaar, door personen met fysieke, zintuiglijke of verstandelijke beperkingen, of door personen met gebrek aan ervaring en kennis, op voorwaarde dat dit onder toezicht gebeurt van een persoon die verantwoordelijk is voor hun veiligheid of hun aanwijzingen heeft gegeven, hoe zij het toestel moeten gebruiken en zich bewust zijn van de risico's die het gebruik van het toestel met zich meebrengt. Kinderen mogen niet met het toestel spelen. De reiniging en het onderhoud van het toestel mogen niet worden uitgevoerd door kinderen, tenzij ze onder toezicht staan.

Gebruik het toestel enkel binnenshuis. Bescherm dit toestel tegen regen, vochtigheid en opspattende vloeistoffen. Plaats nooit objecten gevuld met vloeistof op of naast het toestel.

Vermijd gebruik in de buurt van brandbare producten of explosieve gassen. Hitte kan brandbare stoffen doen ontbranden, ook al zijn deze stoffen niet zichtbaar. Gebruik enkel in een goed geventileerde ruimte.

Bij verkeerd gebruik ontstaat brandgevaar. Raak de schacht, de stift of het heteluchtpistool nooit aan; u kunt ernstige brandwonden oplopen. Houd de stift en warme lucht uit de buurt van het lichaam, kleding of ander brandbaar materiaal. Richt de soldeerbout niet op de ogen. Gebruik handschoenen en/of hittebestendig gereedschap om de PCB-assemblage vast te nemen; zo voorkomt u brandwonden. Plaats na gebruik de bout en het luchtpistool altijd terug in de houder en laat afkoelen alvorens op te bergen. Plaats het toestel op een vlak, stabiel en hittebestendig oppervlak.

Adem de vrijgekomen dampen nooit in. De gassen die tijdens het solderen ontstaan zijn schadelijk. Daarom mag u enkel solderen in goed geventileerde ruimtes of onder een geschikte afzuiging. Gooi rookfilters en soldeerresidu weg volgens de plaatselijke milieuwetgeving.

Gebruik dit toestel nooit op een elektronisch circuit onder spanning. Schakel eerst de voeding van het circuit uit en ontlaad alle condensatoren.

Blokkeer de blazerkop niet. Dit kan warmtereflectie veroorzaken en het verwarmingselement beschadigen.

Waarschuwing! dit gereedschap moet in de houder geplaatst worden indien het niet gebruikt wordt; laat het niet onbeheerd achter wanneer het ingeschakeld is.GAS/SET2

V. 02 – 01/04/2020 7 ©Velleman nv

• Gebruik de soldeerbout op een hittebestendig oppervlak.

• Laat de soldeerbout op een natuurlijke wijze afkoelen en dompel de soldeerbout nooit in water.

3. Algemene richtlijnen

Raadpleeg de Velleman® service- en kwaliteitsgarantie achteraan deze handleiding.

Bescherm het toestel tegen schokken. Vermijd brute kracht tijdens de bediening.

• Bescherm dit toestel tegen regen, vochtigheid en opspattende vloeistoffen.

• Leer eerst de functies van het toestel kennen voor u het gaat gebruiken.

• Om veiligheidsredenen mag u geen wijzigingen aanbrengen. Schade door wijzigingen die de gebruiker heeft aangebracht aan het toestel valt niet onder de garantie.

• Gebruik het toestel enkel waarvoor het gemaakt is. De garantie vervalt automatisch bij ongeoorloofd gebruik.

• De garantie geldt niet voor schade door het negeren van bepaalde richtlijnen in deze handleiding en uw dealer zal de verantwoordelijkheid afwijzen voor defecten of problemen die hier rechtstreeks verband mee houden.

• Noch Velleman nv noch zijn verdelers kunnen aansprakelijk gesteld worden voor schade (buitengewoon, incidenteel of indirect) – van welke aard dan ook (financieel, fysisch…) voortvloeiend uit het bezit, gebruik of falen van dit product.

• Bewaar deze handleiding voor verdere raadpleging.

• kan ook gebruikt worden als brander en als heteluchtblazer

• inhoud: o brander o 3 soldeerpunten o deflector o spons o soldeerdraad o puntkapje

• draagbare soldeertool aangedreven door butaangas

Raadpleeg de afbeeldingen op pagina 2 van deze handleiding.

1. Zorg ervoor dat de vlammenschakelaar [7] voor het tanken zich uiterst links bevindt.

2. Volg de instructies op de butaangastank (niet meegelev). Steek het soldeerpunt in de

gasvullerklep [1]. Gebruik een pompmechanisme voor de beste resultaten. Gebruik enkel hoogwaardig butaangas.

3. Laat het gas na (her)vulling enkele minuten stabiliseren voor de ontsteking.

1. Zorg ervoor dat de naar boven gericht is, dit om beschadiging van uw werktafel te vermijden.

2. Druk op de veiligheidsvergrendeling [3] en duw de trigger gelijktijdig naar beneden met uw duim.GAS/SET2

4. Sleep de vlammenschakelaar [7] naar rechts voor een constante vlam.

1. Sleep de verstelhendel [8] naar rechts voor een sterkere vlam.

2. Sleep de verstelhendel [8] naar links voor een sterkere vlam.

Opmerking: Langere vlammen kunnen een opvlamming of uitdoving van de brander veroorzaken. Verminder de vlamsterkte tot de vlam een blauwe schijn krijgt.

1. Sleep de vlammenschakelaar [7] volledig naar links.

2. Laat de soldeerbout afkoelen.

7.4 Overige functies

1. Roteer de moer in tegenwijzerzin en verwijder het soldeerpunt [5], de kop [4] en de metalen

3. Herinstalleer de metalen huls [6] en bevestig met moer.

4. De soldeerbout kan nu gebruikt worden als brander. Bedien de soldeerbout zoals beschreven onder

1. Verwijder het soldeerpunt [5] door deze te roteren in tegenwijzerzin.

2. De soldeerbout kan nu gebruikt worden als heteluchtblazer. Bedien de soldeerbout zoals beschreven

probleem waarschijnlijke oorzaak mogelijke oplossing De soldeerbout ontsteekt niet Geen brandstof Brandstof aanvullen Gasdruk te hoog/laag Sleep de verstelhendel naar links/rechts Overmatige gasflow Te hoge stand Regel de vlam geleidelijk Lage gasdruk Laag brandstofniveau Brandstof aanvullen Koude brandstof In uw handen houden om te verwarmen

9. Technische specificaties

autonomie 90 min (gemiddeld gebruik) capaciteit gascontainer 15 ml temperatuur

soldeertemperatuur tot 500° C heteluchttemperatuur tot 600° C temperatuur brander tot 1300° C afmetingen 29 x 245 mm

Gebruik dit toestel enkel met originele accessoires. Velleman nv is niet aansprakelijk voor schade of kwetsuren bij (verkeerd) gebruik van dit toestel. Voor meer informatie over dit product en de laatste versie van deze handleiding, zie www.velleman.eu. De informatie in deze handleiding kan te allen tijde worden gewijzigd zonder voorafgaande kennisgeving. © AUTEURSRECHT Velleman nv heeft het auteursrecht voor deze handleiding. Alle wereldwijde rechten voorbehouden. No Het is niet toegestaan om deze handleiding of gedeelten ervan over te nemen, te kopiëren, te vertalen, te bewerken en op te slaan op een elektronisch medium zonder voorafgaande schriftelijke toestemming van de rechthebbende.GAS/SET2

Velleman® service- en kwaliteitsgarantie Velleman® heeft sinds zijn oprichting in 1972 een ruime ervaring opgebouwd in de elektronicawereld en verdeelt op dit moment producten in meer dan 85 landen. Al onze producten beantwoorden aan strikte kwaliteitseisen en aan de wettelijke bepalingen geldig in de EU. Om de kwaliteit te waarborgen, ondergaan onze producten op regelmatige tijdstippen een extra kwaliteitscontrole, zowel door onze eigen kwaliteitsafdeling als door externe gespecialiseerde organisaties. Mocht er ondanks deze voorzorgen toch een probleem optreden, dan kunt u steeds een beroep doen op onze waarborg (zie waarborgvoorwaarden). Algemene waarborgvoorwaarden consumentengoederen (voor Europese Unie):

• Op alle consumentengoederen geldt een garantieperiode van 24 maanden op productie- en materiaalfouten en dit vanaf de oorspronkelijke aankoopdatum.

• Indien de klacht gegrond is en een gratis reparatie of vervanging van een artikel onmogelijk is of indien de kosten hiervoor buiten verhouding zijn, kan Velleman® beslissen het desbetreffende artikel te vervangen door een gelijkwaardig artikel of de aankoopsom van het artikel gedeeltelijk of volledig terug te betalen. In dat geval krijgt u een vervangend product of terugbetaling ter waarde van 100% van de aankoopsom bij ontdekking van een gebrek tot één jaar na aankoop en levering, of een vervangend product tegen 50% van de kostprijs of terugbetaling van 50 % bij ontdekking na één jaar tot 2 jaar.

• Valt niet onder waarborg: - alle rechtstreekse of onrechtstreekse schade na de levering veroorzaakt aan het toestel (bv. door oxidatie, schokken, val, stof, vuil, vocht...), en door het toestel, alsook zijn inhoud (bv. verlies van data), vergoeding voor eventuele winstderving. - verbruiksgoederen, onderdelen of hulpstukken die onderhevig zijn aan veroudering door normaal gebruik zoals bv. batterijen (zowel oplaadbare als niet-oplaadbare, ingebouwd of vervangbaar), lampen, rubberen onderdelen, aandrijfriemen... (onbeperkte lijst). - defecten ten gevolge van brand, waterschade, bliksem, ongevallen, natuurrampen, enz. - defecten veroorzaakt door opzet, nalatigheid of door een onoordeelkundige behandeling, slecht onderhoud of abnormaal gebruik of gebruik van het toestel strijdig met de voorschriften van de fabrikant. - schade ten gevolge van een commercieel, professioneel of collectief gebruik van het apparaat (bij professioneel gebruik wordt de garantieperiode herleid tot 6 maand). - schade veroorzaakt door onvoldoende bescherming bij transport van het apparaat. - alle schade door wijzigingen, reparaties of modificaties uitgevoerd door derden zonder toestemming van Velleman®.

• Toestellen dienen ter reparatie aangeboden te worden bij uw Velleman®-verdeler. Het toestel dient vergezeld te zijn van het oorspronkelijke aankoopbewijs. Zorg voor een degelijke verpakking (bij voorkeur de originele verpakking) en voeg een duidelijke foutomschrijving bij.

• Tip: alvorens het toestel voor reparatie aan te bieden, kijk nog eens na of er geen voor de hand liggende reden is waarom het toestel niet naar behoren werkt (zie handleiding). Op deze wijze kunt u kosten en tijd besparen. Denk eraan dat er ook voor niet-defecte toestellen een kost voor controle aangerekend kan worden.

• Bij reparaties buiten de waarborgperiode zullen transportkosten aangerekend worden.

• Elke commerciële garantie laat deze rechten onverminderd. Bovenstaande opsomming kan eventueel aangepast worden naargelang de aard van het product (zie handleiding van het betreffende product).
