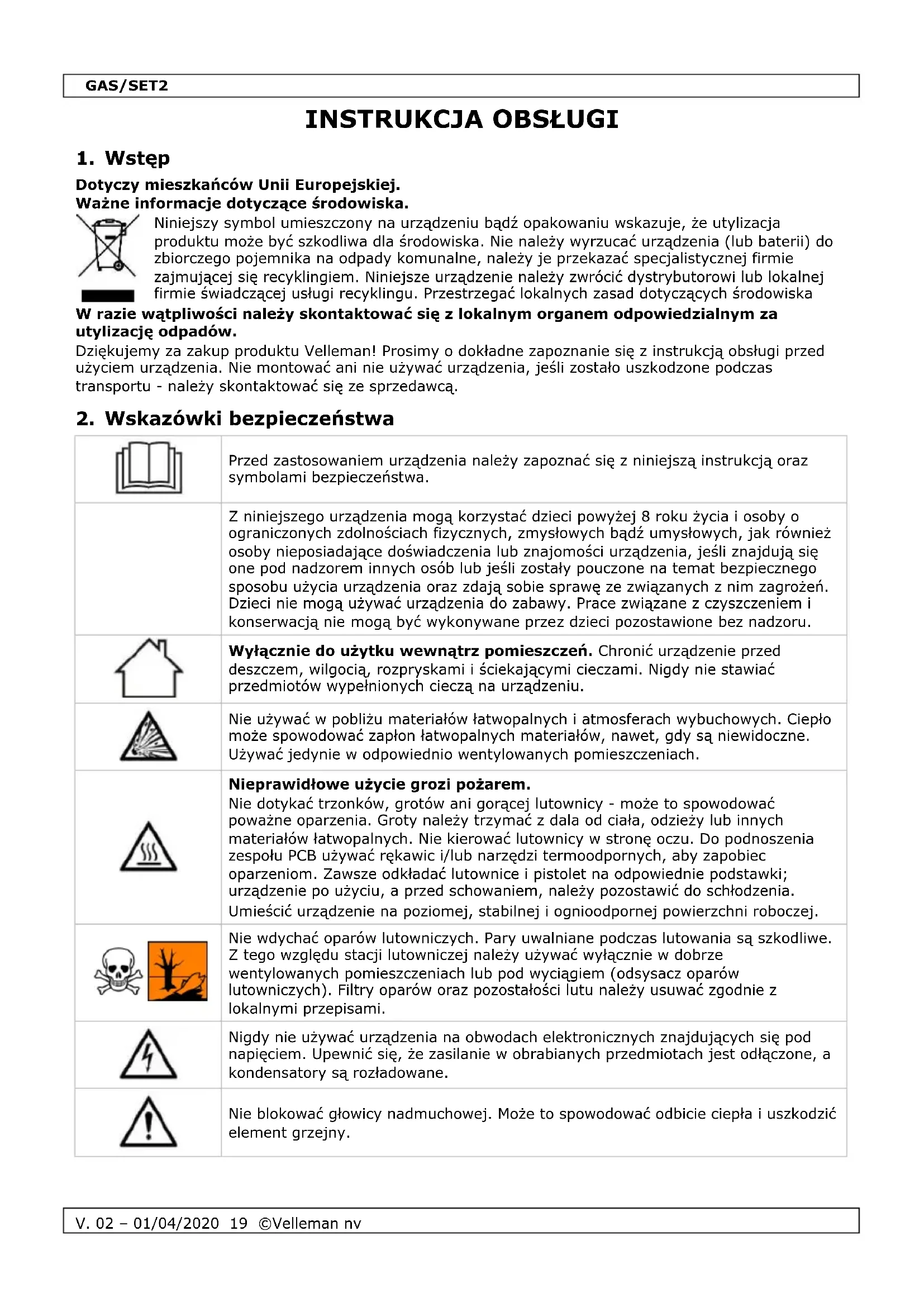

INSTRUKCJA OBSŁUGI GASSET2 VELLEMAN

Dotyczy mieszkańców Unii Europejskiej. Ważne informacje dotyczące środowiska. Niniejszy symbol umieszczony na urządzeniu bądź opakowaniu wskazuje, że utylizacja produktu może być szkodliwa dla środowiska. Nie należy wyrzucać urządzenia (lub baterii) do zbiorczego pojemnika na odpady komunalne, należy je przekazać specjalistycznej firmie zajmującej się recyklingiem. Niniejsze urządzenie należy zwrócić dystrybutorowi lub lokalnej firmie świadczącej usługi recyklingu. Przestrzegać lokalnych zasad dotyczących środowiska W razie wątpliwości należy skontaktować się z lokalnym organem odpowiedzialnym za utylizację odpadów. Dziękujemy za zakup produktu Velleman! Prosimy o dokładne zapoznanie się z instrukcją obsługi przed użyciem urządzenia. Nie montować ani nie używać urządzenia, jeśli zostało uszkodzone podczas transportu - należy skontaktować się ze sprzedawcą.

2. Wskazówki bezpieczeństwa

Przed zastosowaniem urządzenia należy zapoznać się z niniejszą instrukcją oraz symbolami bezpieczeństwa.

Z niniejszego urządzenia mogą korzystać dzieci powyżej 8 roku życia i osoby o ograniczonych zdolnościach fizycznych, zmysłowych bądź umysłowych, jak również osoby nieposiadające doświadczenia lub znajomości urządzenia, jeśli znajdują się one pod nadzorem innych osób lub jeśli zostały pouczone na temat bezpiecznego sposobu użycia urządzenia oraz zdają sobie sprawę ze związanych z nim zagrożeń. Dzieci nie mogą używać urządzenia do zabawy. Prace związane z czyszczeniem i konserwacją nie mogą być wykonywane przez dzieci pozostawione bez nadzoru.

Wyłącznie do użytku wewnątrz pomieszczeń. Chronić urządzenie przed deszczem, wilgocią, rozpryskami i ściekającymi cieczami. Nigdy nie stawiać przedmiotów wypełnionych cieczą na urządzeniu.

Nie używać w pobliżu materiałów łatwopalnych i atmosferach wybuchowych. Ciepło może spowodować zapłon łatwopalnych materiałów, nawet, gdy są niewidoczne. Używać jedynie w odpowiednio wentylowanych pomieszczeniach.

Nieprawidłowe użycie grozi pożarem. Nie dotykać trzonków, grotów ani gorącej lutownicy - może to spowodować poważne oparzenia. Groty należy trzymać z dala od ciała, odzieży lub innych materiałów łatwopalnych. Nie kierować lutownicy w stronę oczu. Do podnoszenia zespołu PCB używać rękawic i/lub narzędzi termoodpornych, aby zapobiec oparzeniom. Zawsze odkładać lutownice i pistolet na odpowiednie podstawki; urządzenie po użyciu, a przed schowaniem, należy pozostawić do schłodzenia. Umieścić urządzenie na poziomej, stabilnej i ognioodpornej powierzchni roboczej.

Nie wdychać oparów lutowniczych. Pary uwalniane podczas lutowania są szkodliwe. Z tego względu stacji lutowniczej należy używać wyłącznie w dobrze wentylowanych pomieszczeniach lub pod wyciągiem (odsysacz oparów lutowniczych). Filtry oparów oraz pozostałości lutu należy usuwać zgodnie z lokalnymi przepisami.

Nigdy nie używać urządzenia na obwodach elektronicznych znajdujących się pod napięciem. Upewnić się, że zasilanie w obrabianych przedmiotach jest odłączone, a kondensatory są rozładowane.

Nie blokować głowicy nadmuchowej. Może to spowodować odbicie ciepła i uszkodzić element grzejny.GAS/SET2

Uwaga! Nieużywane narzędzie należy umieścić na podpórce; nie pozostawiać włączonego urządzenia bez nadzoru.

• Używać lutownicy na żaroodpornym stole roboczym.

• Gorącą lutownicę należy pozostawić do naturalnego schłodzenia, nie zanurzać w wodzie.

3. Informacje ogólne

Proszę zapoznać się z informacjami w części Usługi i gwarancja jakości Velleman® na końcu niniejszej instrukcji.

Chronić urządzenie przed wstrząsami i użytkowaniem niezgodnym z przeznaczeniem. Podczas obsługi urządzenia unikać stosowania siły.

• Chronić urządzenie przed deszczem, wilgocią, rozpryskami i ściekającymi cieczami.

• Przed rozpoczęciem pracy z urządzeniem należy zapoznać się z jego funkcjami.

• Wprowadzanie zmian w urządzeniu jest zabronione ze względów bezpieczeństwa. Uszkodzenia spowodowane zmianami wprowadzonymi przez użytkownika nie podlegają gwarancji.

• Stosować urządzenie wyłącznie zgodnie z przeznaczeniem. Używanie urządzenia w niedozwolony sposób spowoduje unieważnienie gwarancji.

• Gwarancja nie obejmuje uszkodzeń spowodowanych nieprzestrzeganiem niniejszej instrukcji, a sprzedawca nie ponosi odpowiedzialności za wynikłe uszkodzenia lub problemy.

• Firma Velleman ani jej dystrybutorzy nie ponoszą odpowiedzialności za jakiekolwiek szkody (nadzwyczajne, przypadkowe lub pośrednie) dowolnej natury (finansowe, fizyczne…), wynikające z posiadania, użytkowania lub awarii niniejszego produktu.

• Zachować niniejszą instrukcję na przyszłość.

• bezprzewodowa kolba lutownicza

• możliwość stosowania również jako palnika lub dmuchawy gorącego powietrza

• zawartość zestawu o palnik o 3 groty lutownicze o deflektor o gąbka o drut do lutowania o osłona grota

• przenośne narzędzie do lutowania, zasilane butanem

Patrz ilustracje na stronie 2 niniejszej instrukcji.

zawór napełniania gazem

przycisk blokady bezpieczeństwa

przełącznik płomienia

6. Napełnianie/ponowne napełnianie lutownicy gazem

1. Przed (ponownym) napełnieniem należy przesunąć przełącznik płomienia [7] całkowicie w lewo.

2. Przestrzegać wytycznych podanych na butli z butanem (brak w zestawie). Włożyć końcówkę do

zaworu napełniania gazem [1]. Aby uzyskać najlepsze rezultaty, należy kilkukrotnie nacisnąć butlę. Stosować tylko wysokiej jakości butan.

3. Po (ponownym) napełnieniu należy odczekać kilka minut zanim użyjemy urządzenia, aby gaz

1. Upewnić się, że otwór wylotowy jest skierowany ku górze, aby uniknąć uszkodzenia stołu.

2. Nacisnąć przycisk blokady bezpieczeństwa [3] i jednocześnie pociągnąć kciukiem spust w dół.

3. Przytrzymać przycisk zapłonu [2] i zwolnić przycisk blokady [3].

4. Przesuń przełącznik płomienia [7] w prawo, aby uzyskać stały płomień.

7.2 Regulacja płomienia

1. Przesunąć regulator płomienia [8] w prawo, aby zwiększyć płomień.

2. Przesunąć regulator płomienia [8] w lewo, aby zmniejszyć płomień.

Uwaga: Dłuższe płomienie mogą powodować migotanie lub wyłączenie palnika. Należy zmniejszać płomień, aż do uzyskania niebieskiego płomienia.

1. Przesunąć przełącznik płomienia [7] całkowicie w lewo.

2. Pozostawić lutownicę do ostygnięcia.

1. Obrócić nakrętkę w kierunku przeciwnym do ruchu wskazówek zegara i wyjąć grot lutowniczy [5],

głowicę [4] i tuleję metalową [6].

2. Rozmontować zespół grota lutowniczego [5], głowicy [4] i tulei metalowej [6].

3. Ponownie zamontować tuleję metalową [6] i zabezpieczyć nakrętką.

4. Lutownica może być teraz używana jako palnik. Obsługiwać lutownicę zgodnie z opisem w puncie

Dmuchawa gorącego powietrza

1. Zdemontować grot lutowniczy [5], obracając go w kierunku przeciwnym do ruchu wskazówek

2. Lutownica może być teraz używana jako dmuchawa gorącego powietrza. Obsługiwać lutownicę

zgodnie z opisem w puncie 7. Obsługa.

8. Wykrywanie i usuwanie usterek

problem prawdopodobna przyczyna możliwe rozwiązanie Lutownica nie zapala się Brak gazu Uzupełnić gaz Ciśnienie gazu zbyt wysokie/niskie Przesunąć regulator płomienia w lewo/prawo Nadmierny przepływ gazu Ustawienie jest zbyt wysokie Wyregulować stopniowo płomień Niskie ciśnienie gazu Niski poziom gazu Uzupełnić gaz Gaz jest zimny Przytrzymać w dłoniach, aby ogrzaćGAS/SET2

V. 02 – 01/04/2020 22 ©Velleman nv

9. Specyfikacja techniczna

autonomia 90 min. (średnie wykorzystanie) pojemność zbiornika gazu 15 ml temperatura

temperatura lutowania maks. 500° C temperatura gorącego powietrza maks. 600° C temperatura palnika maks. 1300° C wymiary Ø 29 x 245 mm

Należy używać wyłącznie oryginalnych akcesoriów. Firma Velleman nv nie ponosi odpowiedzialności za uszkodzenia lub urazy wynikające z (niewłaściwego) korzystania z niniejszego urządzenia. Aby uzyskać więcej informacji dotyczących produktu oraz najnowszą wersję niniejszej instrukcji, należy odwiedzić naszą stronę internetową www.velleman.eu. Informacje zawarte w niniejszej instrukcji obsługi mogą ulec zmianie bez wcześniejszego powiadomienia.
