GASSET2 - Schweißgerät VELLEMAN - Kostenlose Bedienungsanleitung

Marke	Velleman
Modell	GASSET2
Produkttyp	Kabelloser Lötkolben / Brenner / Heißluftgebläse
Abmessungen	29 x 245 mm
Energieversorgung	Butangas
Gastankkapazität	15 ml
Betriebsdauer	90 min (durchschnittliche Nutzung)
Löttemperatur	Bis zu 500 °C
Brennerspitzentemperatur	Bis zu 600 °C
Brennertemperatur	Bis zu 1300 °C
Hauptfunktionen	Löten, Brenner, Heißluft, Selbstentzündung
Packungsinhalt	Brenner, 3 Lötspitzen, Deflektor/Schwamm, Lötdraht/Spitzenkappe
Sicherheit	Sicherheitsverriegelung, hitzebeständige Unterlage, nicht an spannungsführenden Stromkreisen verwenden
Wartung	Natürlich abkühlen lassen, nicht in Wasser tauchen
Garantie	24 Monate (Bedingungen in der Anleitung)
Empfohlenes Zubehör	Original Velleman Zubehör
Hersteller-Website	www.velleman.eu

Häufig gestellte Fragen - GASSET2 VELLEMAN

Wie befüllt man den Lötkolben GASSET2?

Stellen Sie sicher, dass der Flammenschalter auf links steht. Setzen Sie den Butangasstopfen in das Füllventil [1] und pumpen Sie. Verwenden Sie nur hochwertiges Butangas. Lassen Sie es einige Minuten vor dem Anzünden stabilisieren.

Wie zündet man den Lötkolben?

Richten Sie den Luftauslass nach oben. Drücken Sie die Sicherheitsverriegelung [3] und ziehen Sie den Abzug mit dem Daumen. Drücken Sie den Zündknopf [2] und lassen Sie die Verriegelung los. Schieben Sie den Flammenschalter [7] nach rechts für eine konstante Flamme.

Wie stellt man die Flamme ein?

Schieben Sie den Einstellhebel [8] nach rechts, um die Flamme zu erhöhen, nach links, um sie zu verringern. Wenn die Flamme zu lang ist, reduzieren Sie sie, bis ein blauer Schimmer erscheint.

Was tun, wenn der Lötkolben nicht zündet?

Überprüfen Sie den Kraftstoffstand (bei Leere nachfüllen), stellen Sie den Gasdruck mit dem Hebel ein oder erwärmen Sie den Kraftstoff, indem Sie das Gerät in den Händen halten.

Wie schaltet man den Lötkolben aus?

Schieben Sie den Modusschalter [7] ganz nach links. Lassen Sie es vor dem Verstauen abkühlen.

Kann der GASSET2 als Brenner verwendet werden?

Ja. Entfernen Sie die Lötspitze, den Kopf und die Metallhülse, setzen Sie dann die Hülse und die Mutter wieder ein. Verwenden Sie es dann als Brenner.

Was ist die maximale Temperatur?

Im Brennermodus bis zu 1300 °C, im Brennerspitzenmodus bis zu 600 °C, im Löten bis zu 500 °C.

Welche Sicherheitsvorkehrungen sind zu beachten?

Verwenden Sie es an einem gut belüfteten Ort, berühren Sie nicht die Spitze oder die heiße Pistole, tragen Sie Handschuhe, platzieren Sie das Gerät auf einer feuerfesten Oberfläche, atmen Sie keine Lötrauche ein.

Wie pflegt man die Lötspitze?

Lassen Sie sie natürlich abkühlen, tauchen Sie sie nie in Wasser. Verwenden Sie einen Schwamm zum Reinigen.

Wie ist die Garantie des Geräts?

Die Garantie beträgt 24 Monate für Verbraucherprodukte und deckt Herstellungs- und Materialfehler ab. Lesen Sie die detaillierten Bedingungen in der Anleitung.

BEDIENUNGSANLEITUNG GASSET2 VELLEMAN

BEDIENUNGSANLEITUNG 15

INSTRUKCJA OBSŁUGI 19

MANUAL DO UTILIZADOR 23

CE

1 2 3 4 5 6 7 8

a b

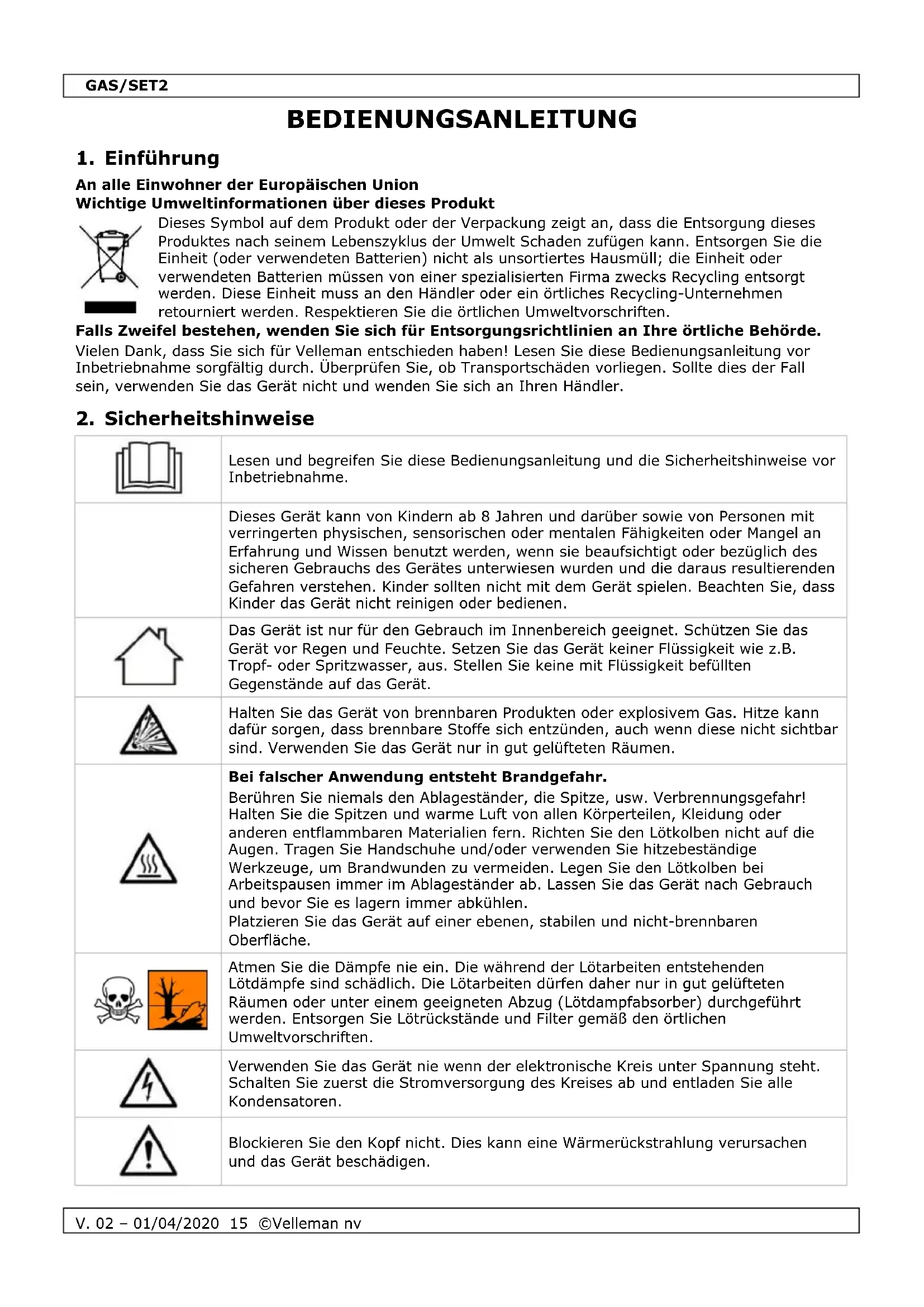

USER MANUAL

1. Introduction

An alle Einwohner der Europäischen Union

Wichtige Umweltinformationen über dieses Produkt

Dieses Symbol auf dem Produkt oder der Verpackung zeigt an, dass die Entsorgung dieses Produktes nach seinem Lebenszyklus der Umwelt Schaden zufügen kann. Entsorgen Sie die Einheit (oder verwendeten Batterien) nicht als unsortiertes Hausmüll; die Einheit oder verwendeten Batterien müssen von einer spezialisierten Firma zwecks Recycling entsorgt werden. Diese Einheit muss an den Händler oder ein örtliches Recycling-Unternehmen retourniert werden. Respektieren Sie die örtlichen Umweltvorschriften.

Falls Zweifel bestehen, wenden Sie sich für Entsorgungsrichtlinien an Ihre örtliche Behörde.

Vielen Dank, dass Sie sich für Velleman entschieden haben! Lesen Sie diese Bedienungsanleitung vor Inbetriebnahme sorgfältig durch. Überprüfen Sie, ob Transportschäden vorliegen. Sollte dies der Fall sein, verwenden Sie das Gerät nicht und wenden Sie sich an Ihren Händler.

2. Sicherheitshinweise

	Lesen und begreifen Sie diese Bedienungsanleitung und die Sicherheitshinweise vor Inbetriebnahme.
	Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder sollten nicht mit dem Gerät spielen. Beachten Sie, dass Kinder das Gerät nicht reinigen oder bedienen.
	Das Gerät ist nur für den Gebrauch im Innenbereich geeignet. Schützen Sie das Gerät vor Regen und Feuchte. Setzen Sie das Gerät keiner Flüssigkeit wie z.B. Tropf- oder Spritzwasser, aus. Stellen Sie keine mit Flüssigkeit befüllten Gegenstände auf das Gerät.
	Halten Sie das Gerät von brennbaren Produkten oder explosivem Gas. Hitze kann dafür sorgen, dass brennbare Stoffe sich entzünden, auch wenn diese nicht sichtbar sind. Verwenden Sie das Gerät nur in gut gelüfteten Räumen.
	Bei falscher Anwendung entsteht Brandgefahr.Berühren Sie niemals den Ablageständer, die Spitze, usw. Verbrennungsgefahr! Halten Sie die Spitzen und warme Luft von allen Körperteilen, Kleidung oder anderen entflammbaren Materialien fern. Richten Sie den Lötkolben nicht auf die Augen. Tragen Sie Handschuhe und/oder verwenden Sie hitzebeständige Werkzeuge, um Brandwunden zu vermeiden. Legen Sie den Lötkolben bei Arbeitspausen immer im Ablageständer ab. Lassen Sie das Gerät nach Gebrauch und bevor Sie es lagern immer abkühlen.Platzieren Sie das Gerät auf einer ebenen, stabilen und nicht-brennbaren Oberfläche.
	Atmen Sie die Dämpfe nie ein. Die während der Lötarbeiten entstehenden Lötdämpfe sind schädlich. Die Lötarbeiten dürfen daher nur in gut gelüfteten Räumen oder unter einem geeigneten Abzug (Lötdampfabsorber) durchgeführt werden. Entsorgen Sie Lötrückstände und Filter gemäß den örtlichen Umweltvorschriften.
	Verwenden Sie das Gerät nie wenn der elektronische Kreis unter Spannung steht. Schalten Sie zuerst die Stromversorgung des Kreises ab und entladen Sie alle Kondensatoren.
	Blockieren Sie den Kopf nicht. Dies kann eine Wärmerückstrahlung verursachen und das Gerät beschädigen.

Warnung!: Stellen Sie das Gerät immer im Ständer ab wenn Sie es nicht verwenden. Lassen Sie das Gerät in Betrieb nie unbeaufsichtigt zurück.

• Verwenden Sie den Lötkolben auf einer hitzebeständigen Oberfläche.
• Lassen Sie die Spitze auf natürlicher abkühlen und tauchen Sie den Lötkolben nie in Wasser ein.

3. Allgemeine Richtlinien

Siehe Velleman® Service- und Qualitätsgarantie am Ende dieser Bedienungsanleitung.

• Vermeiden Sie Erschütterungen. Vermeiden Sie rohe Gewalt während der Installation und Bedienung des Gerätes.
• Schützen Sie das Gerät vor Regen und Feuchte. Setzen Sie das Gerät keiner Flüssigkeit wie z.B. Tropf- oder Spritzwasser, aus.
• Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben.
• Eigenmächtige Veränderungen sind aus Sicherheitsgründen verboten. Bei Schäden verursacht durch eigenmächtige Änderungen erlischt der Garantieanspruch.
• Verwenden Sie das Gerät nur für Anwendungen beschrieben in dieser Bedienungsanleitung sonst kann dies zu Schäden am Produkt führen und erlischt der Garantieanspruch.
• Bei Schäden, die durch Nichtbeachtung der Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung.
• Weder Velleman nv noch die Händler können für außergewöhnliche, zufällige oder indirekte Schäden irgendwelcher Art (finanziell, physisch, usw.), die durch Besitz, Gebrauch oder Defekt verursacht werden, haftbar gemacht werden.
• Bewahren Sie diese Bedienungsanleitung für künftige Einsichtnahme auf.

4. Eigenschaften

• drahtloser Lötkolben
• kann auch als Gasbrenner und Heißluftgebläse verwendet werden

- Lieferumfang:

○ Gasbrenner
- 3 Lötspitzen
- Reflektorblech
○ Schwamm
○ Lötdraht
○ Schutzkappe

• tragbarer Lötkolben mit Butangas
  • automatische Entzündung

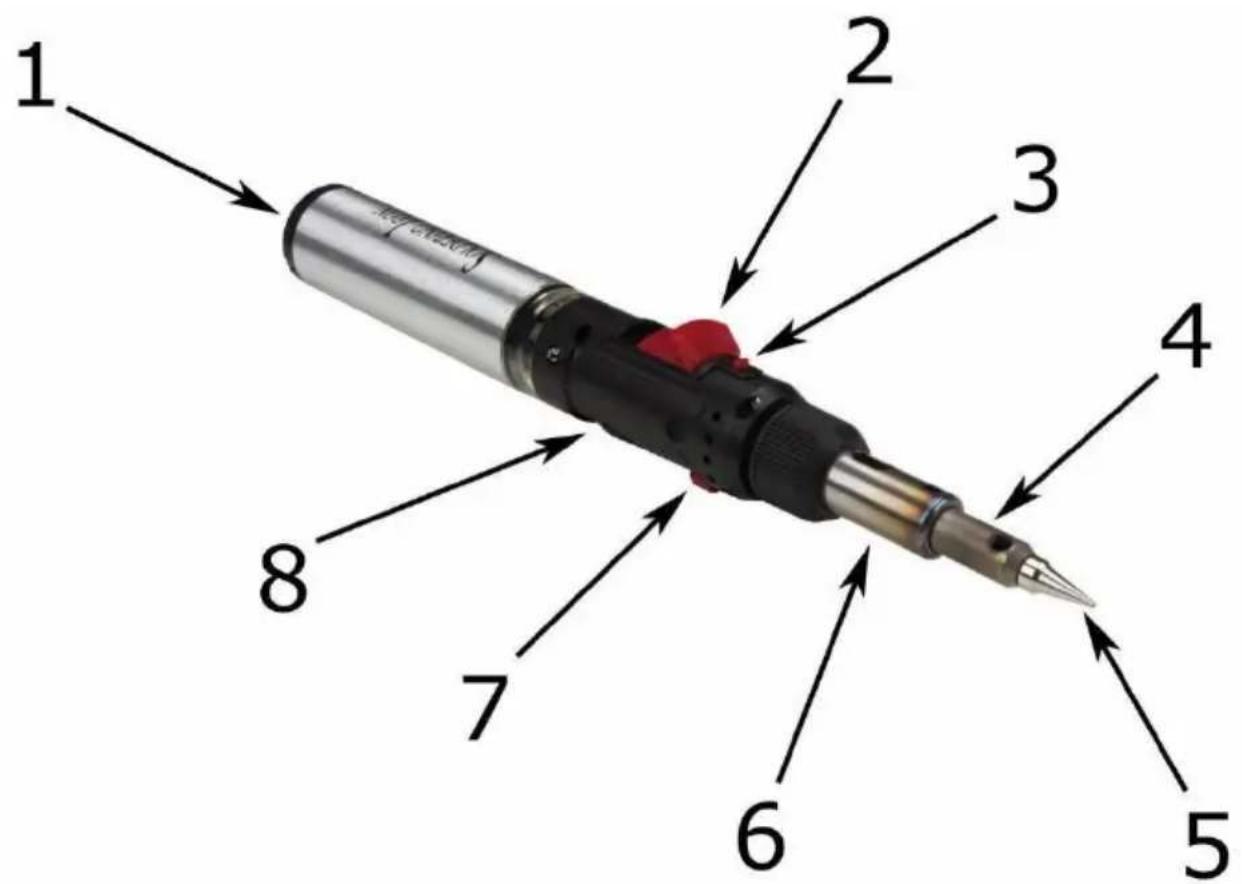

5. Beschreibung

Siehe Abbildungen, Seite 2 dieser Bedienungsanleitung.

1	Füllventil
2	Zündtaste
3	Verriegelungsknopf
4	Kopf

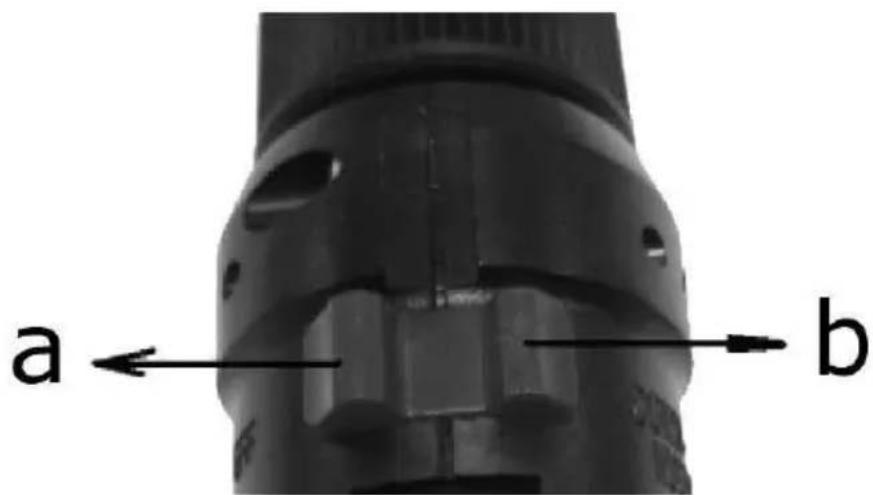

a	ausgeschaltet

5	Lötspitze
6	Metallhülse
7	Flammen-Schalter
8	Flammen-Regler
b	kontinuierlich

GAS/SET2

6. Den Gastank befüllen

1. Beachten Sie vor dem Befüllen darauf, dass Sie den Flammen-Schalter [7] völlig nach links schieben.
2. Beachten Sie beim Befüllen die Hinweise auf der Verpackung der Gasflasche (nicht mitgeliefert). Stecken Sie die Spitze in das Füllventil [1]. Für die besten Ergebnisse, drücken Sie Gasflasche mehrmals nach unten. Verwenden Sie nur Butangas hoher Qualität.
3. Warten Sie nach dem Befüllen einige Minuten, bevor Sie das Gerät verwenden, damit sich die Gasfüllung stabilisieren kann.

7. Anwendung

7.1 Zündung

1. Beachten Sie, dass der Luftauslass nach oben zeigt.
2. Drücken Sie den Verriegelungsknopf [3] und ziehen Sie den Trigger mit dem Daumen gleichzeitig herunter.
3. Halten Sie die Zündtaste [2] gedrückt und lassen Sie den Verriegelungsknopf [3] los.
4. Schieben Sie den Flammen-Schalter [7] nach rechts für eine kontinuierliche Flamme.

7.2 Flammen-Regelung

1. Schieben Sie den Flammen-Regler [8] nach rechts für eine größere Flammen.
2. Schieben Sie den Flammen-Regler [8] nach links für eine kleinere Flamme.

Bemerkung:

Längere Flammen können dafür sorgen, dass das Gerät flackert oder erlöscht. Verkleinern Sie die Flamme bis diese einen blauen Glut erreicht.

7.3 Abschaltung

1. Schieben Sie den Flammen-Schalter [7] völlig nach links.
2. Lassen Sie den Lötkolben abkühlen.

7.4 Andere Funktionen

Gasbrenner

1. Drehen Sie die Mutter gegen den Uhrzeigersinn und entfernen Sie die Lötspitze [5], den Kopf [4] und die Metallhülse [6].
2. Demontieren Sie die Lötspitze [5], den Kopf [4] und die Metallhülse [6].
3. Installieren Sie die Metallhülse [6] wieder und befestigen Sie mit der Mutter.
4. Sie können das Gerät nun als Gasbrenner verwenden. Verwenden Sie das Gerät wie beschrieben unter 7. Anwendung.

Heißluftgebläse

1. Entfernen Sie die Lötspitze [5] indem Sie diese gegen den Uhrzeigersinn drehen.
2. Sie können das Gerät nun als Heißluftgebläse verwenden. Verwenden Sie das Gerät wie beschrieben unter 7. Anwendung.

8. Problemlösung

Problem	mögliche Ursache	mögliche Lösung
Das Gerät zündet nicht	Kein Gas	Füllen Sie Gas ein
	Gasdruck zu hoch/niedrig	Schieben Sie den Flammen-Regler nach links/rechts
Zu viel Gas	Eine zu hohe Position	Regeln Sie die Flamme stufenweise
Gasdruck zu niedrig	zu wenig Gas	Füllen Sie Gas ein
	Gas ist kalt	Halten Sie in den Händen, um aufzuwärmen

GAS/SET2

1. Technische Daten

Autonomie		90 Min. (durchschnittlich)
Gas-Inhalt		15 ml
Temperatur
	Löttemperatur	max. 500 °C
	Temperatur Heißluft	max. 600 °C
	Temperatur Gasbrenner	max. 1300 °C
Abmessungen		∅ 29 x 245 mm

Verwenden Sie dieses Gerät nur mit originellen Zubehörteilen. Velleman NV übernimmt keine Haftung für Schaden oder Verletzungen bei (falscher) Anwendung dieses Gerätes. Mehr Informationen zu diesem Produkt und die neueste Version dieser Bedienungsanleitung finden Sie hier: www.velleman.eu. Alle Änderungen ohne vorherige Ankündigung vorbehalten.

© URHEBERRECHT

Velleman NV besitzt das Urheberrecht für diese Bedienungsanleitung. Alle weltweiten Rechte vorbehalten. Ohne vorherige schriftliche Genehmigung des Urhebers ist es nicht gestattet, diese Bedienungsanleitung ganz oder in Teilen zu reproduzieren, zu kopieren, zu übersetzen, zu bearbeiten oder zu speichern.

INSTRUKCJA OBSŁUGI

1. Wstęp

Velleman® Service- und Qualitätsgarantie

Seit der Gründung in 1972 hat Velleman® sehr viel Erfahrung als Verteiler in der Elektronikwelt in über 85 Ländern aufgebaut.

Alle Produkte entsprechen den strengen Qualitätsforderungen und gesetzlichen Anforderungen in der EU. Um die Qualität zu gewährleisten werden unsere Produkte regelmäßig einer zusätzlichen Qualitätskontrolle unterworfen, sowohl von unserer eigenen Qualitätsabteilung als auch von externen spezialisierten Organisationen. Sollten, trotz aller Vorsichtsmaßnahmen, Probleme auftreten, nehmen Sie bitte die Garantie in Anspruch (siehe Garantiebedingungen).

Allgemeine Garantiebedingungen in Bezug auf Konsumgüter (für die Europäische Union):

- Alle Produkte haben für Material- oder Herstellungsfehler eine Garantieperiode von 24 Monaten ab Verkaufsdatum.

- Wenn die Klage berechtigt ist und falls eine kostenlose Reparatur oder ein Austausch des Gerätes unmöglich ist, oder wenn die Kosten dafür unverhältnismäßig sind, kann Velleman® sich darüber entscheiden, dieses Produkt durch ein gleiches Produkt zu ersetzen oder die Kaufsumme ganz oder teilweise zurückzuzahlen. In diesem Fall erhalten Sie ein Ersatzprodukt oder eine Rückzahlung im Werte von 100% der Kaufsumme im Falle eines Defektes bis zu 1 Jahr nach Kauf oder Lieferung, oder Sie bekommen ein Ersatzprodukt im Werte von 50% der Kaufsumme oder eine Rückzahlung im Werte von 50 % im Falle eines Defektes im zweiten Jahr.

• Von der Garantie ausgeschlossen sind:

- alle direkten oder indirekten Schäden, die nach Lieferung am Gerät und durch das Gerät verursacht werden (z.B. Oxidation, Stöße, Fall, Staub, Schmutz, Feuchtigkeit, ...), sowie auch der Inhalt (z.B. Datenverlust), Entschädigung für eventuellen Gewinnausfall.

- Verbrauchsgüter, Teile oder Zubehörteile, die durch normalen Gebrauch dem Verschleiß ausgesetzt sind, wie z.B. Batterien (nicht nur aufladbare, sondern auch nicht aufladbare, eingebaute oder ersetzbare), Lampen, Gummiteile, Treibriemen, usw. (unbeschränkte Liste).

- Schäden verursacht durch Brandschaden, Wasserschaden, Blitz, Unfälle, Naturkatastrophen, usw.

- Schäden verursacht durch absichtliche, nachlässige oder unsachgemäße Anwendung, schlechte Wartung, zweckentfremdete Anwendung oder Nichtbeachtung von Benutzerhinweisen in der Bedienungsanleitung.

- Schäden infolge einer kommerziellen, professionellen oder kollektiven Anwendung des Gerätes (bei gewerblicher Anwendung wird die Garantieperiode auf 6 Monate zurückgeführt).

- Schäden verursacht durch eine unsächgemäße Verpackung und unsachgemäßen Transport des Gerätes.

- alle Schäden verursacht durch unautorisierte Änderungen, Reparaturen oder Modifikationen, die von einem Dritten ohne Erlaubnis von Velleman® vorgenommen werden.

- Im Fall einer Reparatur, wenden Sie sich an Ihren Velleman®-Verteiler. Legen Sie das Produkt ordnungsgemäß verpackt (vorzugsweise die Originalverpackung) und mit dem Original-Kaufbeleg vor. Fügen Sie eine deutliche Fehlerbeschreibung hinzu.

- Hinweis: Um Kosten und Zeit zu sparen, lesen Sie die Bedienungsanleitung nochmals und überprüfen Sie, ob es keinen auf de Hand liegenden Grund gibt, ehe Sie das Gerät zur Reparatur zurückschicken. Stellt sich bei der Überprüfung des Gerätes heraus, dass kein Geräteschaden vorliegt, könnte dem Kunden eine Untersuchungspauschale berechnet.

- Für Reparaturen nach Ablauf der Garantiefrist werden Transportkosten berechnet.

- Jede kommerzielle Garantie lässt diese Rechte unberührt.

Die oben stehende Aufzählung kann eventuell angepasst werden gemäß der Art des Produktes (siehe Bedienungsanleitung des Gerätes).
