GASSET2 - Máquina de soldar VELLEMAN - Manual de utilização gratuito

Marca	Velleman
Modelo	GASSET2
Tipo de produto	Ferro de soldar sem fio / maçarico / soprador de ar quente
Dimensões	29 x 245 mm
Alimentação	Gás butano
Capacidade do reservatório de gás	15 ml
Autonomia	90 min (uso médio)
Temperatura de soldagem	Até 500 °C
Temperatura da ponta maçarico	Até 600 °C
Temperatura do maçarico	Até 1300 °C
Funções principais	Soldagem, maçarico, ar quente, autoignição
Conteúdo da embalagem	Maçarico, 3 pontas de soldar, defletor/esponja, fio de solda/tampa de ponta
Segurança	Travamento de segurança, suporte termorresistente, não utilizar em circuito energizado
Manutenção	Deixar esfriar naturalmente, não imergir em água
Garantia	24 meses (condições no manual)
Acessórios recomendados	Acessórios originais Velleman
Site do fabricante	www.velleman.eu

Perguntas frequentes - GASSET2 VELLEMAN

Como reabastecer o ferro de soldar GASSET2?

Certifique-se de que o interruptor de chama está à esquerda. Insira o bocal do gás butano na válvula de enchimento [1] e bombeie. Use apenas gás butano de alta qualidade. Deixe estabilizar por alguns minutos antes da ignição.

Como acender o ferro de soldar?

Direcione a saída de ar para cima. Pressione o travamento de segurança [3] e puxe o gatilho com o polegar. Pressione o botão de ignição [2] e solte o travamento. Deslize o comutador de chama [7] para a direita para uma chama constante.

Como ajustar a chama?

Deslize a alavanca de ajuste [8] para a direita para aumentar a chama, para a esquerda para diminuí-la. Se a chama estiver muito longa, reduza-a até aparecer um brilho azul.

O que fazer se o ferro não acender?

Verifique o nível de combustível (reabasteça se vazio), ajuste a pressão do gás com a alavanca ou aqueça o combustível segurando o aparelho nas mãos.

Como desligar o ferro de soldar?

Deslize o comutador de modo [7] totalmente para a esquerda. Deixe esfriar antes de guardar.

Pode-se usar o GASSET2 como maçarico?

Sim. Remova a ponta de soldar, a cabeça e o mangote metálico, depois reinstale o mangote e a porca. Use como maçarico.

Qual é a temperatura máxima?

No modo maçarico até 1300 °C, no modo ponta de maçarico até 600 °C, na soldagem até 500 °C.

Quais são as precauções de segurança?

Use em local ventilado, não toque na ponta ou no pistão quente, use luvas, coloque o aparelho em superfície ignífuga, não respire os fumos de solda.

Como fazer a manutenção da ponta?

Deixe-a esfriar naturalmente, nunca a imerja em água. Use uma esponja para limpar.

Qual é a garantia do aparelho?

A garantia é de 24 meses para produtos de consumo, cobrindo defeitos de produção e materiais. Consulte as condições detalhadas no manual.

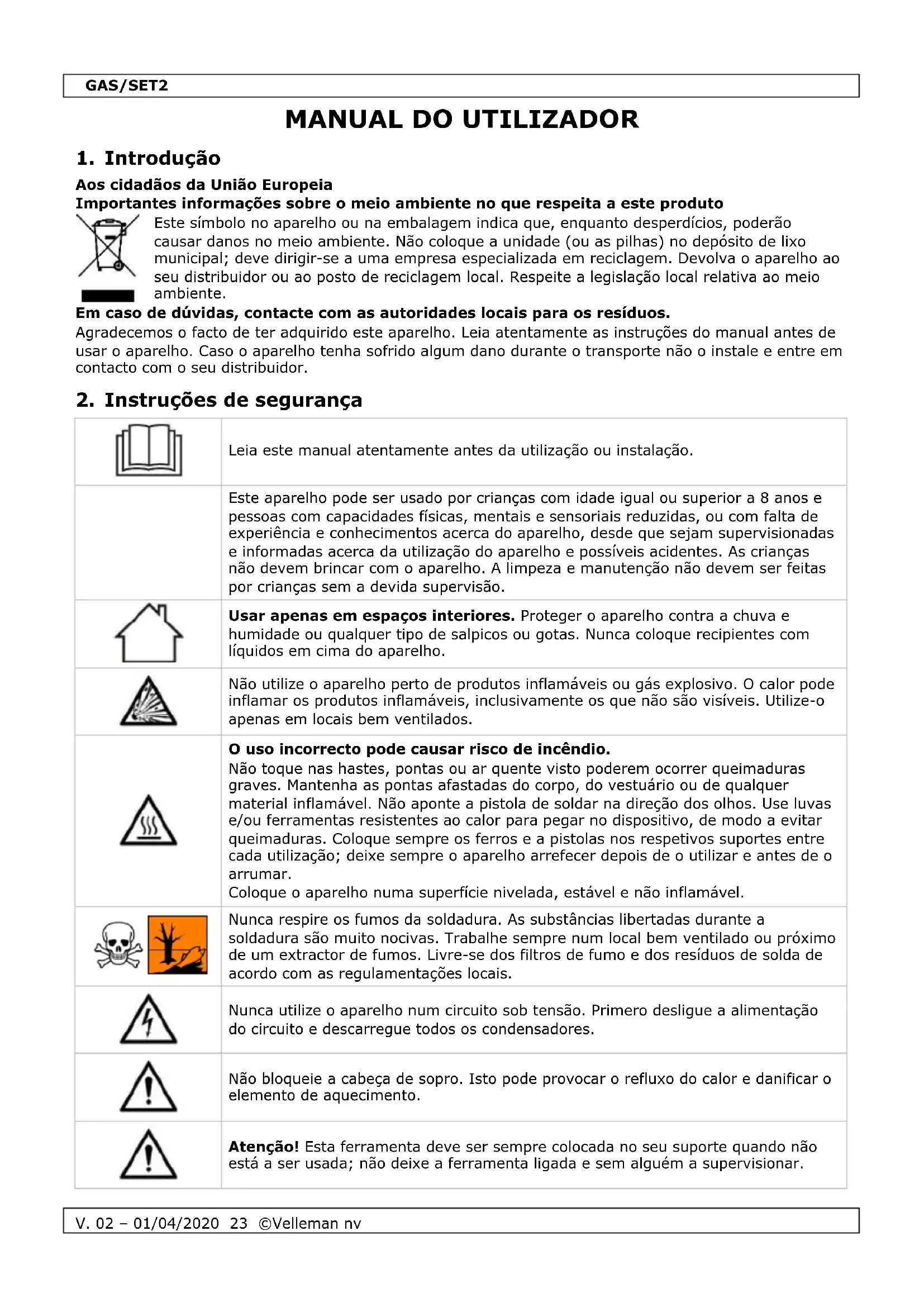

MANUAL DE UTILIZADOR GASSET2 VELLEMAN

Aos cidadãos da União Europeia

Importantes informações sobre o meio ambiente no que respeita a este produto

Este símbolo no aparelho ou na embalagem indica que, enquanto desperdícios, poderão causar danos no meio ambiente. Não coloque a unidade (ou as pilhas) no depósito de lixo municipal; deve dirigir-se a uma empresa especializada em reciclagem. Devolva o aparelho ao seu distribuidor ou ao posto de reciclagem local. Respeite a legislação local relativa ao meio ambiente.

Em caso de dúvidas, contacte com as autoridades locais para os resíduos.

Agradecemos o facto de ter adquirido este aparelho. Leia atentamente as instruções do manual antes de usar o aparelho. Caso o aparelho tenha sofrido algum dano durante o transporte não o instale e entre em contacto com o seu distribuidor.

2. Instruções de segurança

Leia este manual atentamente antes da utilização ou instalação.

Este aparelho pode ser usado por crianças com idade igual ou superior a 8 anos e pessoas com capacidades físicas, mentais e sensoriais reduzidas, ou com falta de experiência e conhecimentos acerca do aparelho, desde que sejam supervisionadas e informadas acerca da utilização do aparelho e possíveis acidentes. As crianças não devem brincar com o aparelho. A limpeza e manutenção não devem ser feitas por crianças sem a devida supervisão.

Usar apenas em espaços interiores. Proteger o aparelho contra a chuva e humidade ou qualquer tipo de salpicos ou gotas. Nunca coloque recipientes com líquidos em cima do aparelho.

Não utilize o aparelho perto de produtos inflamáveis ou gás explosivo. O calor pode inflamar os produtos inflamáveis, inclusivamente os que não são visíveis. Utilize-o apenas em locais bem ventilados.

O uso incorrecto pode causar risco de incêndio.

Não toque nas hastes, pontas ou ar quente visto poderem ocorrer queimaduras graves. Mantenha as pontas afastadas do corpo, do vestuário ou de qualquer material inflamável. Não aponte a pistola de soldar na direção dos olhos. Use luvas e/ou ferramentas resistentes ao calor para pegar no dispositivo, de modo a evitar queimaduras. Coloque sempre os ferros e a pistolas nos respetivos suportes entre cada utilização; deixe sempre o aparelho arrefecer depois de o utilizar e antes de o arrumar.

Coloque o aparelho numa superfície nivelada, estável e não inflamável.

Nunca respire os fumos da soldadura. As substâncias libertadas durante a soldadura são muito nocivas. Trabalhe sempre num local bem ventilado ou próximo de um extractor de fumos. Livre-se dos filtros de fumo e dos resíduos de solda de acordo com as regulamentações locais.

Nunca utilize o aparelho num circuito sob tensão. Primero desligue a alimentação do circuito e descarregue todos os condensadores.

Não bloqueie a cabeça de sopro. Isto pode provocar o refluxo do calor e danificar o elemento de aquecimento.

Atenção! Esta ferramenta deve ser sempre colocada no seu suporte quando não está a ser usada; não deixe a ferramenta ligada e sem alguém a supervisionar.

GAS/SET2

• Utilize o ferro de soldar numa superfície que seja resistente ao calor.
• Deixe a ponta arrefecer naturalmente e numa a coloque debaixo de água.

3. Normas gerais

Consulte a Garantia de Serviço e Qualidade Velleman® na parte final deste manual do utilizador.

• Proteja o aparelho de quedas e má utilização. Evite usar força excessiva ao utilizar o aparelho.
• Mantenha o aparelho protegido da chuva, humidade, salpicos e quaisquer líquidos.
• Familiarize-se com as funções do aparelho antes de o utilizar.
• Por razões de segurança, estão proibidas quaisquer modificações do aparelho desde que não autorizadas. Os danos causados por modificações não autorizadas do aparelho não estão cobertos pela garantia.
• Utilize o aparelho apenas para as aplicações descritas neste manual. Uma utilização incorreta anula a garantia completamente.
• Danos causados pelo não cumprimento das normas de segurança referidas neste manual anulam a garantia e o seu distribuidor não será responsável por quaisquer danos ou outros problemas daí resultantes.
• Nem Velleman nem os seus distribuidores podem ser responsabilizados por quaisquer danos (extraordinário, incidental ou indireto) - de qualquer natureza decorrentes (financeira, física ...) a partir da posse, uso ou falha do produto.
• Guarde este manual para posterior consulta.

4. Características

• Ferro de soldar sem fios
• Pode também ser usado como maçarico ou soprador de ar quente.

- O kit inclui:

o maçarico
- 3 pontas de soldar
○ defletor
- esponja
o Fio de soldar
o Proteção da ponta

• Ferramenta de soldar portátil a gás propano
• Ignição automática

5. Descrição

Veja as imagens na página 2 deste manual.

1	Válvula do abastecimento de gás
2	Botão da ignição
3	sistema de bloqueio
4	cabeça
a	desligado

5	ponta de soldar
6	Manga metálica
7	Interruptor da chama
8	Alavanca de regulação
b	contínuo

6. Abastecer/Reabastecer o Ferro de Soldar

1. Antes de (re)abastecer, não se esqueça de fazer deslizar o interruptor de chama [7] para a posição de desligado à esquerda.
2. Siga as indicações na botija de gás (não incluída). Insira a ponta na válvula de abastecimento de gás [1]. Use o bombeamento para melhores resultados. Use gás butano de alta qualidade.
3. Após (re)abastecer, deixe o gás estabilizar durante alguns minutos antes de ligar.

7. Utilização

7.1 Ignição

1. Certifique-se de que a ventilação está virada para cima de modo a não danificar a sua mesa.
2. Pressione o dispositivo de segurança [3] e ao mesmo tempo puxe o gatilho para baixo usando o polegar.

GAS/SET2

1. Pressione o botão de ignição [2] e liberte o dispositivo de segurança [3].
2. Deslize o interruptor [7] para a direita para obter uma chama constante.

7.2 Regulação da Chama

1. Mova a alavanca de regulação [8] para a direita para aumentar a chama.
2. Mova a alavanca de regulação [8] para a esquerda para diminuir a chama.

Observação:

Chamas muito compridas podem dilatar o pavio ou apagá-lo. Diminua a chama até que esta tenha uma aura azul.

7.3 Desligar

1. Deslize o interruptor [7] totalmente para a esquerda.
2. Deixe o ferro de soldar arrefecer.

7.4 Outras Funções

maçarico

1. Rode a porca no sentido contrário aos ponteiros do relógio e retire a ponta de soldar [5], a cabeça [4] e a manga metálica [6].
2. Desmonte o conjunto ponta de soldar [5], cabeça [4] e manga metálica [6].
3. Reinstale a manga metálica [6] e fixe com a manga.
4. O ferro de soldar pode agora ser usado como maçarico. Utilize o ferro de soldar conforme descrito mais abaixo 7. Funcionamento.

Soprador de Ar Quente

1. Retire a ponta de soldar [5] rodando-a no sentido contrário aos ponteiros do relógio.
2. O ferro de soldar pode agora ser usado como soprador de ar quente. Utilize o ferro de soldar conforme descrito mais abaixo 7. Funcionamento.

8. Resolução de problemas

problema	causa possível	solução possível
O ferro de soldar não acende	Sem combustível	Reabasteça
	Pressão do gás muito alta/baixa	Mova a alavanca de regulação para a esquerda/direita
Fluxo de gás excessivo	Regulação demasiado alta	Ajuste a chama gradualmente
Pressão de gás baixa	Pouco combustível	reabasteça
	Combustível frio	Segure entre as mãos para aquecer

9. Especificações

autonomia		90 min. (utilização média)
Capacidade do depósito de gás		15 ml
temperatura
	Temperatura de soldagem	max. 500°C
	Temperatura do ar quente	max. 600°C
	Temperatura do maçarico	max. 1300°C
dimensões		29 x 245 mm

Utilize este aparelho apenas com acessórios originais. A Velleman NV não será responsável por quaisquer danos ou lesões causados pelo uso (indevido) do aparelho. Para mais informação sobre este produto e para aceder à versão mais recente deste manual do utilizador, visite a nossa página www.velleman.eu. Podem alterar-se as especificações e o conteúdo deste manual sem aviso prévio.

© DIREITOS DE AUTOR

A Velleman NV detém os direitos de autor deste manual do utilizador. Todos os direitos mundiais reservados. É estritamente proibido reproduzir, traduzir, copiar, editar e gravar este manual do utilizador ou partes deste sem prévia autorização escrita por parte da detentora dos direitos.

EN

Garantia de serviço e de qualidade Velleman®

Desde a sua fundação em 1972 Velleman® tem adquirido uma amplia experiência no sector da eletrónica com uma distribuição em mais de 85 países.

Todos os nossos produtos respondem a exigências rigorosas e a disposições legais em vigor na UE. Para garantir a qualidade, submetemos regularmente os nossos produtos a controles de qualidade suplementares, com o nosso próprio serviço qualidade como um serviço de qualidade externo. No caso improvável de um defeito mesmo com as nossas precauções, é possível invocar a nossa garantia. (ver as condições de garantia).

Condições gerais com respeito a garantia sobre os produtos grande público (para a UE):

• qualquer produto grande público é garantido 24 mês contra qualquer vício de produção ou materiais a partir da data de aquisição efectiva;
• no caso da reclamação ser justificada e que a reparação ou substituição de um artigo é impossível, ou quando os custo são desproporcionados, Velleman® autoriza-se a substituir o dito artigo por um artigo equivalente ou a devolver a totalidade ou parte do preço de compra. Em outro caso, será consentido um artigo de substituição ou devolução completa do preço de compra no caso de um defeito no prazo de 1 ano depois da data de compra e entrega, ou um artigo de substituição pagando o valor de 50% do preço de compra ou devolução de 50% do preço de compra para defeitos depois de 1 a 2 anos.

- estão por consequência excluídos:

• todos os danos directos ou indirectos depois da entrega do artigo (p.ex. danos ligados a oxidação, choques, quedas, poeiras, areias, impurezas...) e provocado pelo aparelho, como o seu conteúdo (p.ex. perca de dados) e uma indemnização eventual por perca de receitas;
• consumíveis, peças ou acessórios sujeitos a desgaste causado por um uso normal, como p.ex. pilhas (recarregáveis, não recarregáveis, incorporadas ou substituíveis), lâmpadas, peças em borracha correias... (lista ilimitada);

- todos os danos que resultem de um incêndio, raios, de um acidente, de una catastrophe natural, etc.;

- danos provocados por negligencia, voluntária ou não, uma utilização ou manutenção incorrecta, ou uma utilização do aparelho contrária as prescrições do fabricante;

- todos os danos por causa de uma utilização comercial, profissional ou colectiva do aparelho ( o período de garantia será reduzido a 6 meses para uma utilização profissional);

- todos os danos no aparelho resultando de uma utilização incorrecta ou diferente daquela inicialmente prevista e descrita no manual de utilização; - todos os danos depois de uma devolução não embalada ou mal protegida ao nível do acondicionamento.

- todas as reparações ou modificações efectuadas por terceiros sem a autorização de SÁ Velleman®;

- despesas de transporte de e para Velleman® se o aparelho não estiver coberto pela garantia.

- qualquer reparação será fornecida pelo local de compra. O aparelho será obrigatoriamente acompanhado do talão ou factura de origem e bem acondicionado (de preferência dentro da embalagem de origem com indicação do defeito ou avaria);

- dica: aconselha-mos a consulta do manual e controlar cabos, pilhas, etc. antes de devolver o aparelho. Um aparelho devolvido que estiver em bom estado será cobrado despesas a cargo do consumidor;

- uma reparação efectuada fora da garantia, será cobrado despesas de transporte;

- qualquer garantia comercial não prevalece as condições aqui mencionadas.

A lista pode ser sujeita a um complemento conforme o tipo de artigo e estar mencionada no manual de utilização.
