Intense Dry Control Linen Dry DU4130 - Humidificateur TEFAL - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Humidificateur à vapeur, capacité de réservoir de 2,5 litres, puissance de 2400 W, temps de chauffe rapide.
Utilisation	Idéal pour un séchage rapide et efficace du linge, convient pour tous types de tissus.
Maintenance et réparation	Nettoyage régulier du réservoir d'eau recommandé, filtre à changer selon les instructions du fabricant.
Sécurité	Système de sécurité intégré pour éviter la surchauffe, arrêt automatique lorsque le réservoir est vide.
Informations générales	Garantie de 2 ans, poids de l'appareil 1,5 kg, dimensions compactes pour un rangement facile.

FOIRE AUX QUESTIONS - Intense Dry Control Linen Dry DU4130 TEFAL

Comment régler l'humidité désirée sur le TEFAL Intense Dry Control Linen Dry DU4130 ?

Utilisez le bouton de réglage sur le panneau de contrôle pour sélectionner le niveau d'humidité souhaité. Les niveaux vont de faible à élevé.

Pourquoi mon humidificateur ne produit-il pas de vapeur ?

Vérifiez si le réservoir d'eau est plein et correctement installé. Assurez-vous également que l'appareil est allumé et que les réglages sont correctement configurés.

Comment nettoyer mon humidificateur TEFAL Intense Dry Control ?

Débranchez l'appareil et videz le réservoir. Utilisez un chiffon doux et de l'eau tiède pour nettoyer l'extérieur. Pour l'intérieur, consultez le manuel d'utilisation pour des instructions spécifiques de nettoyage.

Mon humidificateur émet-il des bruits étranges, que faire ?

Des bruits inhabituels peuvent indiquer que le réservoir d'eau est vide ou mal installé. Vérifiez le réservoir et assurez-vous qu'il est correctement en place. Si le problème persiste, contactez le service client.

Quelle est la capacité du réservoir d'eau du TEFAL Intense Dry Control ?

Le réservoir d'eau a une capacité de 2,5 litres, ce qui permet une utilisation prolongée sans avoir besoin d'être rempli fréquemment.

Puis-je utiliser de l'eau distillée dans l'humidificateur ?

Oui, l'utilisation d'eau distillée peut aider à réduire les dépôts de calcaire et prolonger la durée de vie de votre humidificateur.

Comment savoir quand il est temps de remplacer le filtre ?

Le témoin lumineux sur le panneau de contrôle s'allume lorsque le filtre doit être remplacé. Consultez le manuel pour obtenir des informations détaillées sur la fréquence de remplacement.

L'humidificateur peut-il fonctionner en continu ?

Oui, le TEFAL Intense Dry Control peut fonctionner en continu tant que le réservoir d'eau est plein. Pour des raisons de sécurité, il s'arrêtera automatiquement lorsque le réservoir est vide.

MODE D'EMPLOI Intense Dry Control Linen Dry DU4130 TEFAL

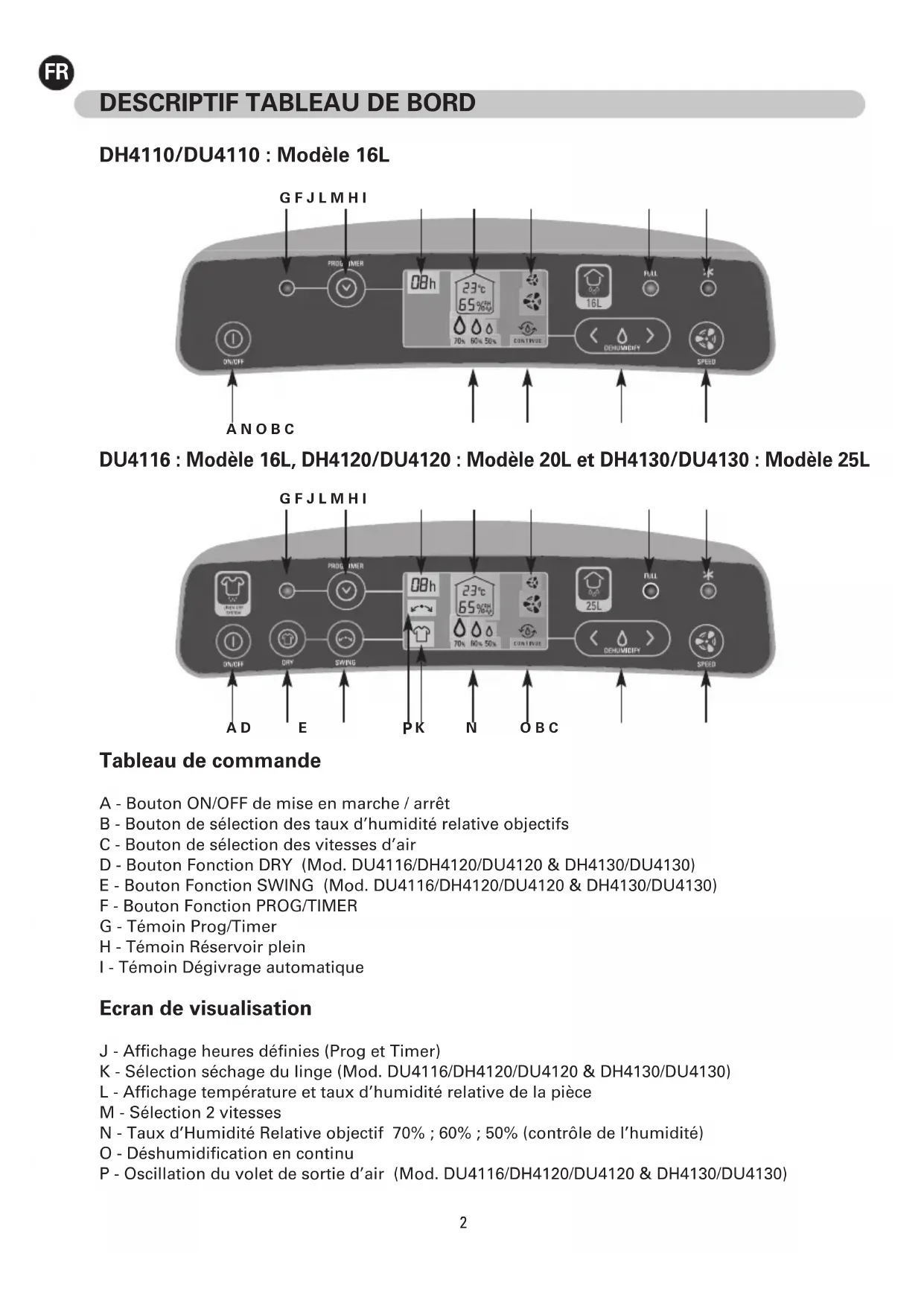

1800134588/01 DH4110 / DH4120 / DH4130 DU4110 / DU4116 / DU4120 / DU4130 www.rowenta.com www.tefal.com 1800134588-01_DH41_USER_8L.qxp_1800134588/01 21/04/15 10:52 Page1Tableau de commande A - Bouton ON/OFF de mise en marche / arrêt B - Bouton de sélection des taux d’humidité relative objectifs C - Bouton de sélection des vitesses d’air D - Bouton Fonction DRY (Mod. DU4116/DH4120/DU4120 & DH4130/DU4130) E - Bouton Fonction SWING (Mod. DU4116/DH4120/DU4120 & DH4130/DU4130) F - Bouton Fonction PROG/TIMER G - Témoin Prog/Timer H - Témoin Réservoir plein I - Témoin Dégivrage automatique Ecran de visualisation J - Affichage heures définies (Prog et Timer) K - Sélection séchage du linge (Mod. DU4116/DH4120/DU4120 & DH4130/DU4130) L - Affichage température et taux d’humidité relative de la pièce M - Sélection 2 vitesses N - Taux d’Humidité Relative objectif 70% ; 60% ; 50% (contrôle de l’humidité) O - Déshumidification en continu P - Oscillation du volet de sortie d’air (Mod. DU4116/DH4120/DU4120 & DH4130/DU4130) DH4110/DU4110 : Modèle 16L DU4116 : Modèle 16L, DH4120/DU4120 : Modèle 20L et DH4130/DU4130 : Modèle 25L

Un air trop humide rend une maison inconfortable et peut créer de nombreuses nuisances. Votre déshumidificateur permet d’évacuer l’air humide en recueillant l’excès de vapeur d’eau en suspension dans l’air ambiant. Il protège votre habitat des effets néfastes d’une humidité trop importante. De plus, grâce à sa fonction DRY (Mod. DU4116/DH4120/DU4120 & DH4130/DU4130), votre dés- humidificateur LINENDRY permet également de sécher plus rapidement votre linge. L’HUMIDITÉ S’EXPRIME SOUS FORME D’HUMIDITÉ RELATIVE (RH). L’humidité relative est le pourcentage indiquant la quantité de vapeur d’eau présente dans l’air par rapport à la quantité maximale de vapeur d’eau que peut contenir l’air ambiant, à cette température. L’humidité relative se mesure avec un hygromètre :

• RH <50% : l’air de la pièce est trop sec.

• RH entre 50 et 60% : l’air est sain.

• RH > 60% : l’air est trop humide.

PRINCIPE DE FONCTIONNEMENT

- L’air est aspiré par un système de ventilation puis passe dans un évaporateur qui recueille l’excès d’humidité en le rafraîchissant. L’air sortant de l’évaporateur est sec et froid. - Il traverse ensuite le condenseur qui le réchauffe et le diffuse dans la pièce. - L’eau résultant de la condensation est recueillie dans le réservoir ou évacuée dans un tuyau de drainage continu.

Placer le déshumidificateur d’abord dans la pièce nécessitant un traitement prioritaire. Pour maintenir un bon degré d’hygrométrie, installer ensuite l’appareil dans un endroit central du domicile. Afin que l’air puisse circuler librement, veiller à ne pas placer l’appareil derrière des rideaux ou proche de tout autre obstacle et laisser un minimum de 10 cm d’espace libre de chaque côté de l’appareil. 1800134588-01_DH41_USER_8L.qxp_1800134588/01 21/04/15 10:52 Page34

MISE EN MARCHE DE L’APPAREIL

Avant la première utilisation, vérifiez que la tension de votre installation corresponde bien à celle marquée sur l’appareil. Votre appareil doit fonctionner avec une prise de courant avec contact de terre. C'est un appareil de classe I. Assurez-vous avant la mise en marche de votre appareil que : - le positionnement de l’appareil décrit dans cette notice soit respecté, - les grilles d’entrée et de sortie d’air soient totalement dégagées, - l’appareil soit sur une surface plane et stable. - le flotteur du réservoir (8 Fig.1 - Consignes de sécurité) soit libre de mouvement dans son logement. Brancher le cordon et appuyer sur le bouton de mise en marche (A). Sur l’afficheur, le pictogramme (L) apparaît vous indiquant la température et le taux d’humidité relative de la pièce. Votre appareil démarre en fonctionnement continu. Vous pouvez également définir vous-même le mode qui vous convient en sélectionnant les fonctions décrites dans le paragraphe suivant. Après un arrêt à l’aide du bouton OFF (sans débrancher), lors de la mise en fonctionnement, l’appareil démarre automatiquement dans la configuration précédente. FONCTIONNEMENT

• Fonction CONTROLE DE L’HUMIDITE Pour définir le taux d’humidité relative objectif, sélectionner à l’aide du bouton (B) les fonctions 70% ou 60% ou 50%. Si la fonction 70% est sélectionnée, cela signifie que l’air sera déshumidifié jusqu’à obtenir un taux d’humidité de 70%. L’appareil régulera automatiquement si le taux d’humidité est inférieur à 70% (le compresseur s’arrêtera, mais le ventilateur continuera à fonctionner). Le compresseur se remettra en marche automatiquement si le taux d’humidité dépasse 70%. Le même processus se produira en cas de sélection de 60% ou 50% d’humidité.

• Fonction CONTINUE L’appareil déshumidifie la pièce en continu si la fonction CONTINUE(O) est activée par le bouton (B) et ceci, quel que soit le taux d’humidité ambiante.

• Fonction VITESSE Appuyer sur la touche (C) pour sélectionner : : une ventilation douce : une ventilation forte

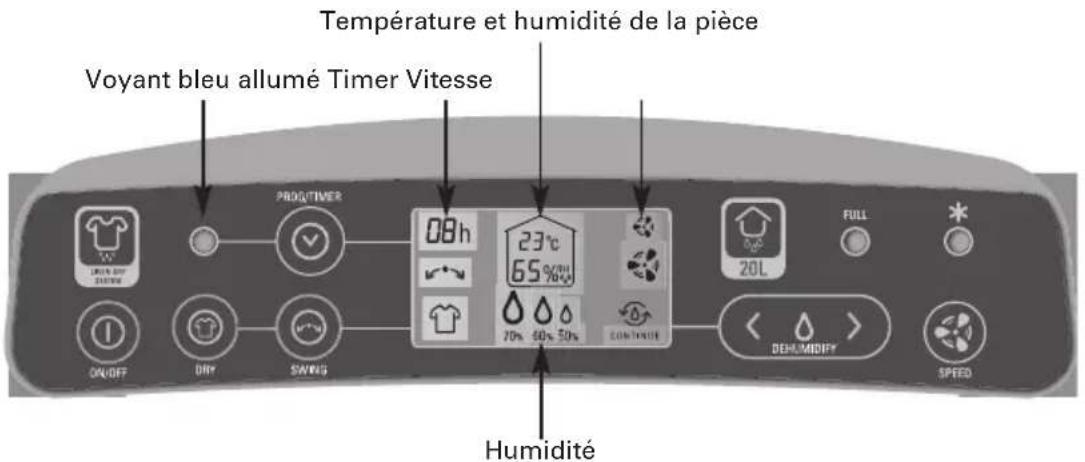

• Fonction TIMER Cette fonction vous permet de définir un temps de fonctionnement de votre appareil de 1 à 24H dans des conditions préalablement établies : Votre appareil étant en marche, vous pourrez définir: - la vitesse de ventilation (bouton C) - le taux d’humidité objectif (bouton B) ; Et sur les modèles DU4116/DH4120/DU4120 et DH4130/DU4130, sélectionner : - la fonction Sèche linge (bouton D) - la fonction Swing (bouton E) => Puis, sélectionner le nombre d’heures de fonctionnement souhaité avant l’arrêt automatique en appuyant sur la touche « PROG/TIMER » (F). Le voyant (G) sera allumé pendant toute la durée de fonctionnement programmée. L’appareil s’arrêtera automatiquement à la fin du temps sélectionné. ATTENTION : l’appareil se régulera automatiquement pour maintenir le taux d’humidité objectif durant la période de fonctionnement. Si vous voulez sortir du programme, il faudra sélectionner « 00 H » ou arrêter l’appareil avec le bouton A; le voyant s’éteindra.

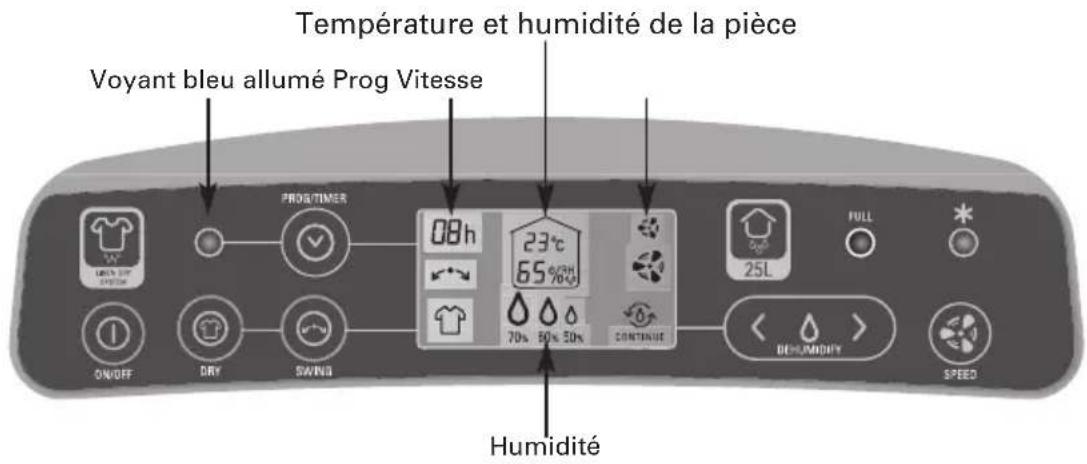

• Fonction PROG Cette fonction vous permet un démarrage différé de votre appareil de 1 à 24H dans des conditions préalablement établies. Votre appareil étant à l’arrêt, appuyer sur la touche « PROG/TIMER » (F) autant de fois que nécessaire pour définir le nombre d’heures avant le démarrage automatique. Voyant bleu allumé Timer Vitesse Humidité Température et humidité de la pièce Voyant bleu allumé Prog Vitesse Humidité Température et humidité de la pièce

1800134588-01_DH41_USER_8L.qxp_1800134588/01 21/04/15 10:52 Page56 Votre appareil est programmé pour démarrer en continu mais selon votre convenance, vous pouvez également sélectionner : - La vitesse (bouton C) - Le taux d’humidité objectif (bouton B) Et sur les modèles DU4116/DH4120/DU4120 et DH4130/DU4130 : - la fonction Sèche linge (bouton D) - la fonction Swing (bouton E) Le voyant (G) sera allumé dans l’attente de la mise en fonctionnement automatique de l’appareil. ATTENTION : l’appareil se régulera automatiquement pour maintenir le taux d’humidité objectif durant la période de fonctionnement. Si vous voulez sortir du programme, il faudra sélectionner « 00 H » ou démarrer avec le bouton A; le voyant s’éteindra.

• Fonction DRY SÉCHAGE DU LINGE (Mod DU4116/DH4120/DU4120 & DH4130/DU4130) Appuyer sur le bouton DRY (D) pour mettre en marche la fonction séchage du linge. La déshumidification en continu et l’oscillation du volet de sortie d’air se mettront en marche automatiquement pour un meilleur séchage du linge.

• Fonction SWING (Mod DU4116/DH4120/DU4120 & DH4130/DU4130) Appuyer sur la touche « SWING »(E) : le volet de sortie d’air oscillera automatiquement, assurant une meilleure diffusion de l’air asséché dans la pièce.

• Voyant de DEGIVRAGE Si le voyant (I) s’allume, le déshumidificateur est en mode dégivrage. Le compresseur s’arrête et se remettra en marche automatiquement après la phase de dégivrage. NOTA : Vérifier que le pré-filtre est propre.

• Voyant FULL L’appareil émet un bip sonore et le témoin (H) clignote quand le réservoir d’eau est plein ou mal positionné. Le voyant s’arrête de clignoter et le déshumidificateur se remet en marche dès que le réservoir est vidé puis remis en place.

• FILTRE Il est impératif d'arrêter votre appareil avec le bouton (A) et de le débrancher avant toute opération. - Votre appareil est équipé d'un pré-filtre/nano amovible et lavable qui doit être nettoyé régulièrement. - Enlever le pré-filtre/nano (Fig.3 - Consignes de sécurité) et le nettoyer avec un aspirateur. - Remonter le pré-filtre/nano (Fig.4-5 - Consignes de sécurité). - Ne jamais utiliser l'appareil sans son pré-filtre/nano.

• VIDANGE DU RESERVOIR Il est impératif d'arrêter votre appareil avec le bouton (A) et de le débrancher avant toute opération. Quand le réservoir est plein : - l’appareil s’arrête et le voyant témoin rouge FULL (H) s’allume, - tirer le réservoir doucement hors de l’appareil (Fig.6 - Consignes de sécurité), vider l’eau et remettre le réservoir en place dans l’appareil. Le voyant témoin rouge FULL (H) doit s’éteindre au bout de quelques secondes.

• DRAINAGE CONTINU (Voir fig. 7 - Consignes de sécurité) Il est impératif d'arrêter votre appareil avec le bouton (A) et de le débrancher avant toute opération.

1800134588-01_DH41_USER_8L.qxp_1800134588/01 21/04/15 10:52 Page67 Utiliser un tuyau PVC de 12 mm de diamètre (le diamètre de 12mm est le diamètre intérieur du tuyau). - Enlever le bouchon (13) puis raccorder le tuyau à la sortie de drainage . - S’assurer que la pente entre les 2 extrémités du tuyau permette un écoulement normal de l’eau. ENTRETIEN

• Il est impératif d'arrêter votre appareil avec le bouton (A) et de le débrancher avant toute opération d'entretien.

• Vous pouvez le nettoyer avec un chiffon légèrement humide.

• Nettoyer regulièrement le reservoir d’eau.

• Nettoyer régulièrement le pré-filtre d’entrée d’air.

• IMPORTANT : Ne jamais utiliser de produits abrasifs qui risqueraient de détériorer l’aspect de votre appareil. TRANSPORT

• Vidanger le réservoir avant transport.

• L’appareil est facile à déplacer grâce à ses roulettes.

• Attention : Votre appareil comporte un compresseur frigorifique, coucher l’appareil peut entraîner des dysfonctionnements. RANGEMENT Si vous n’utilisez pas l’appareil, celui-ci doit être placé dans un local à l’abri de l’humidité. Prenez soin de vider le réservoir d’eau.

(en petite vitesse dans des conditions de fonctionnement spécifiques) CARACTERISTIQUES DH4110/DU4110 DU4116 DH4120/DU4120 DH4130/DU4130 Tension et fréquence 220-240V / 50Hz 220-240V / 50Hz 220-240V / 50Hz 220-240V / 50Hz Puissance (W) (30°C RH 80%) 240W 240W 310W 430W Capacité d’absorption d’humidité (L/jour) (30°C, RH 80%) 16 L 16 L 20 L 25 L Capacité d’absorption d’humidité (L/jour) (26,7°C, RH 60%) 8L 8L 12 L 13,5 L Poids (kg) 12,9kg 12,9kg 14kg 14,5kg Température ambiante (°C) 10°C - 35°C 10°C - 35°C 10°C - 35°C 10°C - 35°C Agent réfrigérant / poids R134A (166g) R134A (166g) R134A (150g) R134A (145g) Pre-filtre/nano Capacité du réservoir (L) 5L 5L 5L 5L Dimensions (cm) L33 x D42 x H65 L33 x D42 x H65 L33 x D42 x H65 L33 x D42 x H65 Niveau sonore - dB(A)* 47 dB(A) 52 dB(A) 52 dB(A) 52 dB(A)

• Ne jamais démonter votre appareil vous-même. Un appareil mal réparé peut présenter des risques pour l’utilisateur.

• Avant de contacter un Centre Service agrée de notre réseau, assurez-vous que l’appareil soit en position normale de fonctionnement et que les grilles d’entrée et de sortie d’air soient totalement dégagées. PARTICIPONS À LA PROTECTION DE L’ENVIRONNEMENT ! Votre appareil contient de nombreux matériaux valorisables ou recyclables. Les modèles DH4110/DU4110, DU4116/DH4120/DU4120, DH4130/DU4130 contiennent également comme agent réfrigérant un gaz à effet de serre fluoré (R134A) relevant du protocole de Kyoto, dont le potentiel de réchauffement planétaire est 1300 fois supérieur au gaz carbonique (CO2). Le gaz à effet de serre fluoré contenu dans cet équipement ne doit pas être dégazé dans l’atmosphère. Confiez celui-ci dans un point de collecte ou à défaut dans un centre service agréé pour que son traitement soit effectué. Type de problème Points à vérifier L’appareil ne fonctionne pas à sa mise en marche. - Réservoir d’eau plein. - Positionnement du réservoir. - Branchement de l’appareil. La capacité de déshumidification est trop faible. - Propreté du filtre. - Niveau de température trop bas. - Dégagement des grilles d’entrée et de sortie d’air. Le confort recherché n’est pas atteint après un long moment de fonctionnement. - Fermeture des portes et fenêtres. - Propreté du filtre.

Présence éventuelle d’émanation de vapeur dans la pièce. - Taille de la pièce trop grande. L’appareil est trop bruyant. - Appareil positionné sur une surface stable et plane ? L’appareil s’arrête. - Réservoir d’eau plein ou mal positionné - Température trop importante ou trop basse - Sélection du taux d’humidité relative mal réglé Le témoin réservoir plein est allumé. - En cas de premier usage, réservoir mal positionné - Réservoir d’eau plein L’appareil givre. - Propreté du filtre. - Température de la pièce trop basse. - Degagement des grilles d’entrée et de sortie d’air. Le volet de sortie d’air ne s’ouvre pas. (Mod. DU4116/DH4120/DU4120 , DH4130/DU4130) - Volet bloqué lors de l’ouverture => Arrêter et redémarrer l’appareil

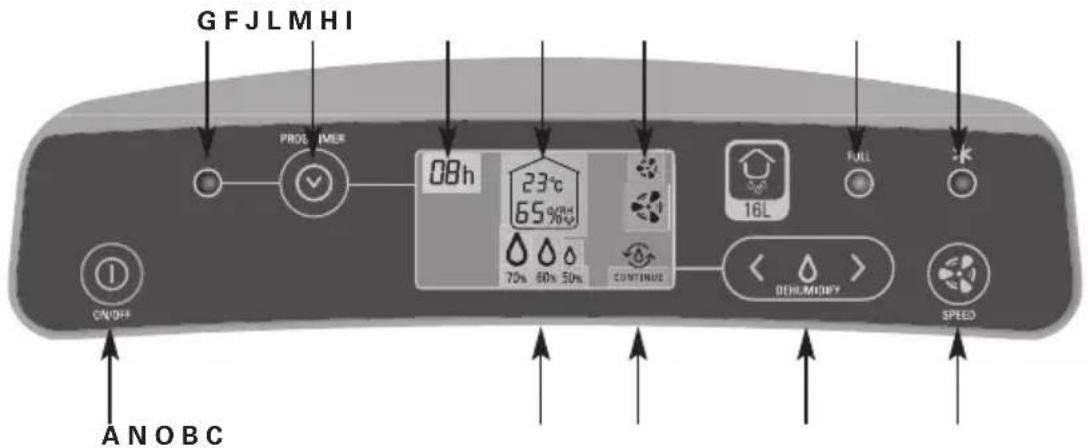

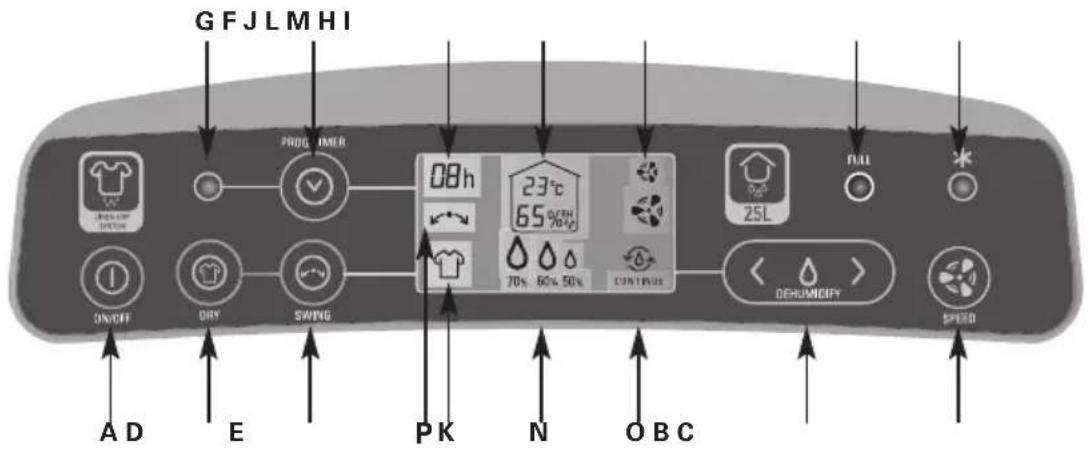

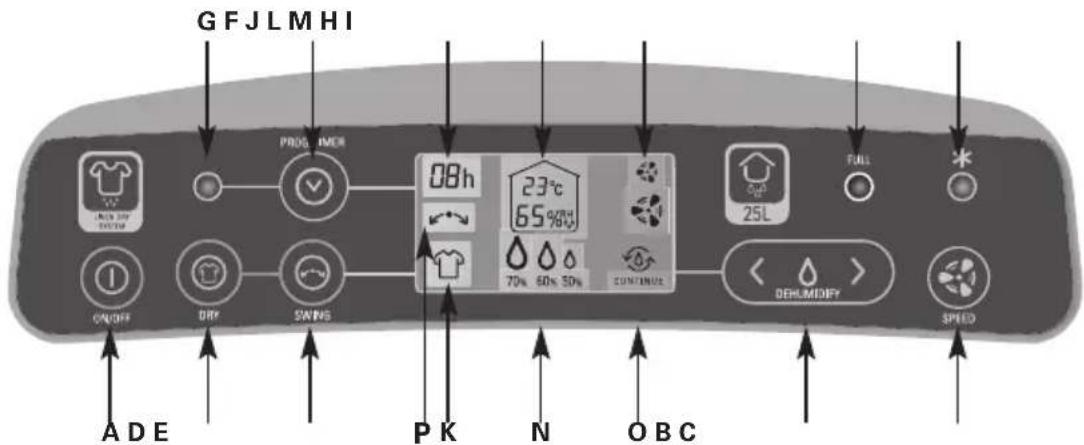

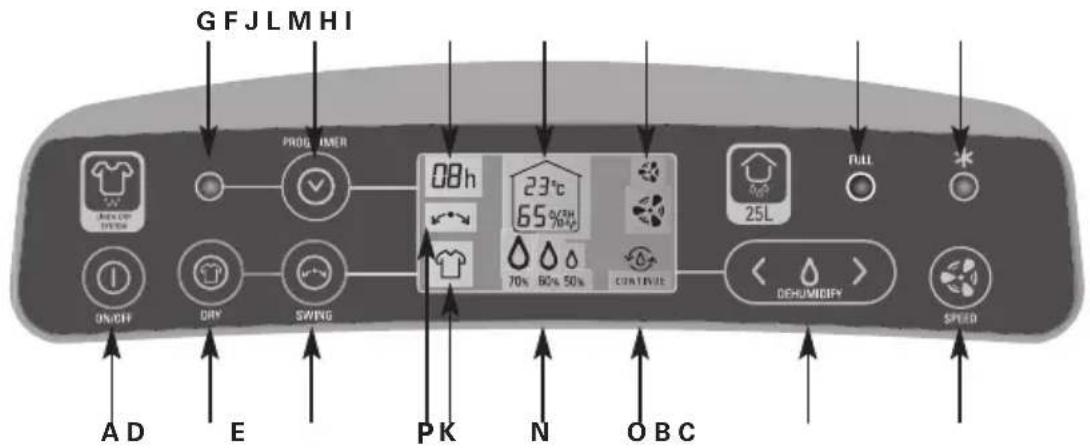

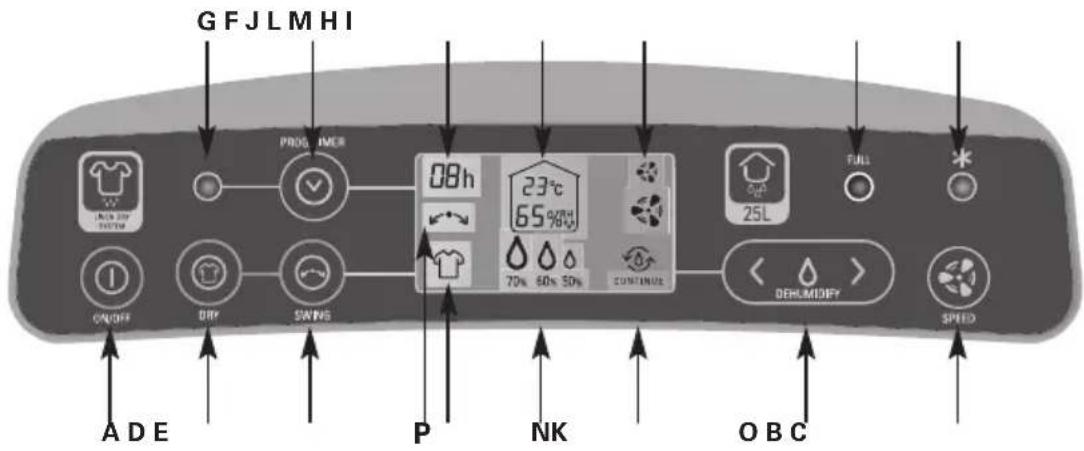

DH4110/DU4110 : 16L model DU4116 : 16L model, DH4120/DU4120 : 20L model and DH4130/DU4130 : 25L model G F J L M H I A N O B C G F J L M H I A D E

DH4110/DU4110 DU4116 DH4120/DU4120 DH4130/DU4130
