MANUAL DE USUARIO Intense Dry Control Linen Dry DU4130 TEFAL

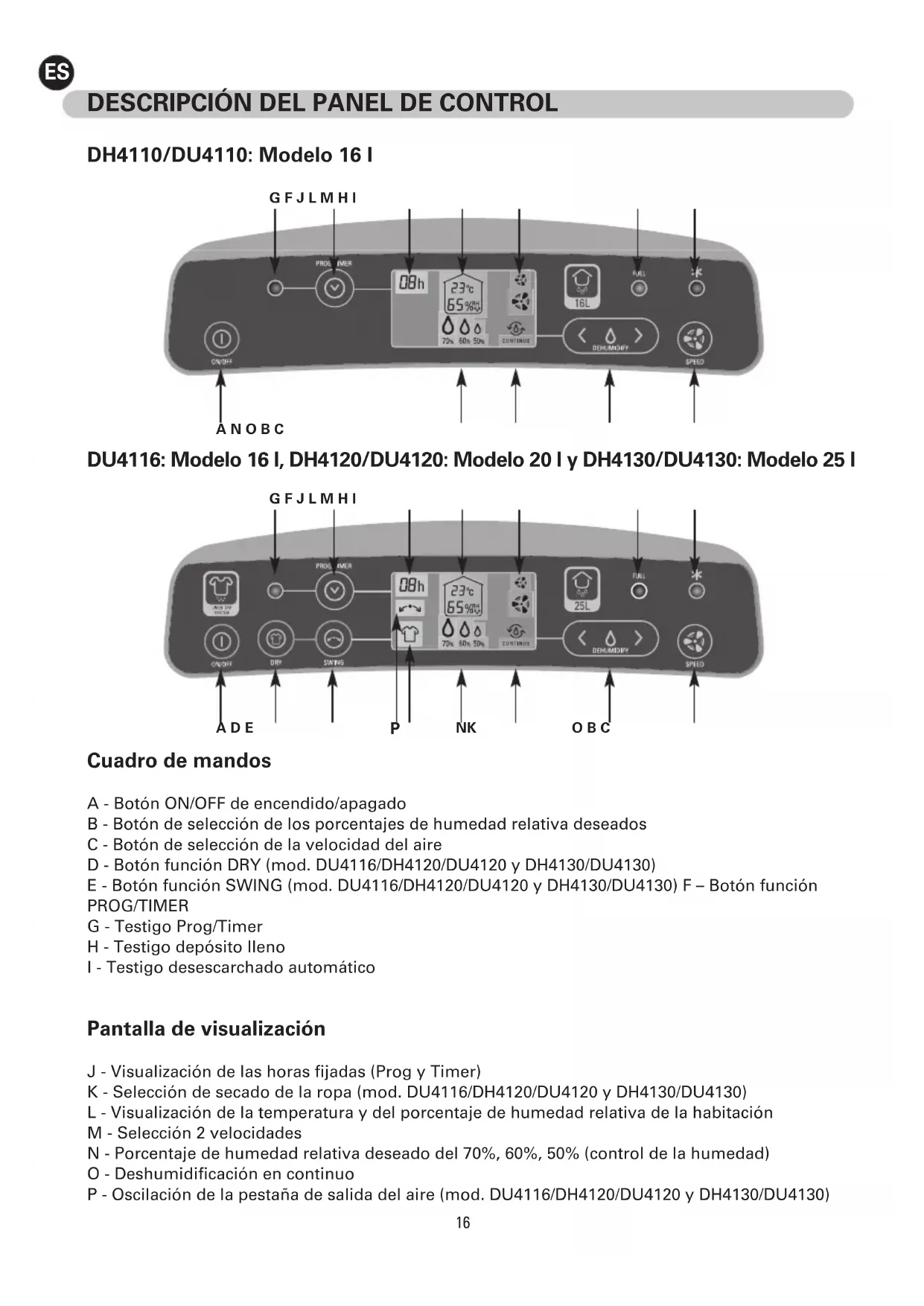

Cuadro de mandos A - Botón ON/OFF de encendido/apagado B - Botón de selección de los porcentajes de humedad relativa deseados C - Botón de selección de la velocidad del aire D - Botón función DRY (mod. DU4116/DH4120/DU4120 y DH4130/DU4130) E - Botón función SWING (mod. DU4116/DH4120/DU4120 y DH4130/DU4130) F – Botón función PROG/TIMER G - Testigo Prog/Timer H - Testigo depósito lleno I - Testigo desescarchado automático Pantalla de visualización J - Visualización de las horas fijadas (Prog y Timer) K - Selección de secado de la ropa (mod. DU4116/DH4120/DU4120 y DH4130/DU4130) L - Visualización de la temperatura y del porcentaje de humedad relativa de la habitación M - Selección 2 velocidades N - Porcentaje de humedad relativa deseado del 70%, 60%, 50% (control de la humedad) O - Deshumidificación en continuo P - Oscilación de la pestaña de salida del aire (mod. DU4116/DH4120/DU4120 y DH4130/DU4130) DH4110/DU4110: Modelo 16 l DU4116: Modelo 16 l, DH4120/DU4120: Modelo 20 l y DH4130/DU4130: Modelo 25 l

DESCRIPCIÓN DEL PANEL DE CONTROL

Si el aire es demasiado húmedo, la casa se convierte en un espacio incómodo y puede producir numerosas molestias. Su deshumidificador le permite evacuar el aire húmedo recogiendo el exceso de vapor del agua en suspensión en el ambiente. Así, protegerá su hogar de los efectos nocivos del exceso de humedad. Además, gracias a su función DRY (mod. DU4116/DH4120/DU4120 & DH4130/DU4130), su des- humidificador LINENDRY le permitirá secar más rápidamente la ropa. LA HUMEDAD SE EXPRESA EN FORMA DE HUMEDAD RELATIVA (HR). La humedad es el porcentaje que indica la cantidad de vapor de agua presente en el aire con respecto a la cantidad máxima de vapor de agua que puede contener el ambiente a esa temperatura. La humedad relativa se mide con un higrómetro:

• HR < 50%: el aire de la estancia es demasiado seco.

• HR entre 50 y 60%: el aire es sano.

• HR > 60%: el aire es demasiado húmedo.

PRINCIPIO DE FUNCIONAMIENTO

- El aire es aspirado por un sistema de ventilación y luego pasa a un evaporador que recoge el exceso de humedad y lo refresca. El aire que sale del evaporador es seco y frío. - A continuación atraviesa el condensador, que lo vuelve a calentar y lo disemina por la estancia. - El agua que resulta de la condensación se recoge en el depósito o se evacúa por un tubo de drenaje continuo.

LUGAR DE INSTALACIÓN

Coloque el deshumidificador inicialmente en la estancia donde sea más necesario. Para mantener una buena humedad relativa, instale después el aparato en un lugar central de su domicilio. Para que el aire pueda circular libremente, asegúrese de no colocar el aparato tras las cortinas o cerca de cualquier otro obstáculo y deje un espacio mínimo de 10 cm libres por cada lado. 1800134588-01_DH41_USER_8L.qxp_1800134588/01 21/04/15 10:52 Page1718

Antes de utilizar por primera vez el aparato, compruebe que la tensión de su instalación se corresponde con la que figura en el aparato. Su aparato ha de funcionar con un enchufe con toma de tierra. Es un aparato de clase I. Antes de poner en marcha el aparato, asegúrese de que: - se haya respetado la colocación del aparato descrita en estas instrucciones - las rejillas de entrada y salida de aire estén totalmente libres - el aparato esté sobre una superficie plana y estable - el flotador del depósito (8 Fig.1 - Advertencias de seguridad) se mueva libremente en su emplazamiento. Conecte el cable y pulse el botón de puesta en marcha (A). En pantalla aparecerá el pictograma (L) que le indicará la temperatura y el porcentaje de humedad relativa de la estancia. El aparato se pone en marcha en funcionamiento continuo. Usted también puede definir el modo de funcionamiento que más le convenga seleccionando las funciones descritas en el apartado siguiente. Si apaga el aparato con el botón OFF (sin desconectarlo), al volver a ponerlo en funcionamiento se pondrá en marcha automáticamente con la configuración anterior. FUNCIONAMIENTO

• Función de CONTROL DE LA HUMEDAD Para definir el porcentaje de humedad relativa que desea alcanzar, seleccione con el botón (B) los valores 70%, 60% o 50%. Si selecciona el 70%, significará que se procederá a la deshumidificación del aire hasta alcanzar un porcentaje de humedad del 70%. El aparato regulará automáticamente si la tasa de humedad es inferior al 70% (el compresor se detendrá, pero el ventilador seguirá funcionando). El compresor se pondrá de nuevo en marcha automáticamente cuando el porcentaje de humedad supere el 70%. El mismo proceso tendrá lugar al seleccionar el 60% o el 50% de humedad.

• Función CONTINUE El aparato deshumidificará la estancia de forma continuada si activa la función CONTINUE (O) con el botón (B), sea cual sea el porcentaje de humedad ambiente.

• Función VELOCIDAD Pulse el botón (C) para seleccionar: : una ventilación suave : una ventilación fuerte 1800134588-01_DH41_USER_8L.qxp_1800134588/01 21/04/15 10:52 Page1819

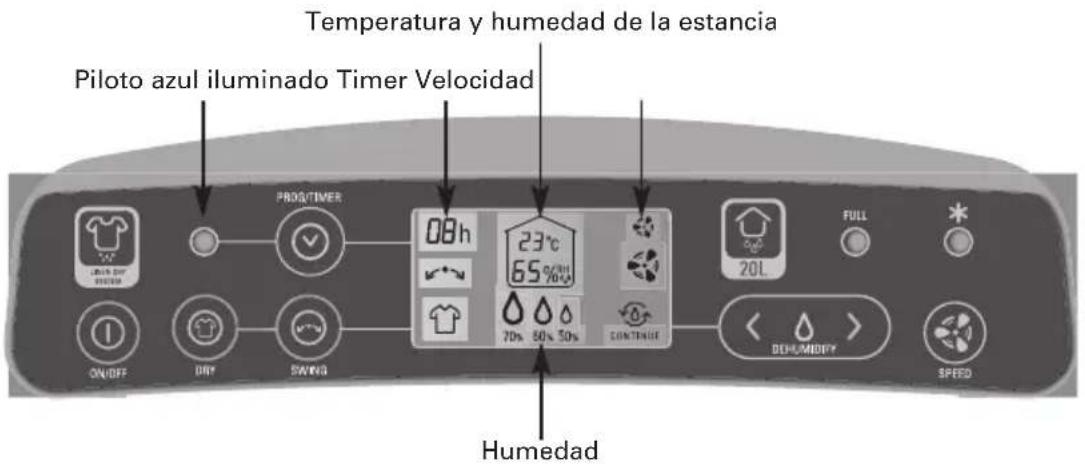

• Función TIMER Esta función le permite establecer un tiempo de funcionamiento del aparato de entre 1 y 24 horas en unas condiciones previamente establecidas: Cuando el aparato esté en marcha, podrá seleccionar: - la velocidad de ventilación (botón C) - el porcentaje de humedad objetivo (botón B); Y en los modelos DU4116/DH4120/DU4120 y DH4130/DU4130, podrá seleccionar: - la función de secado de ropa (botón D) - la función Swing (botón E) => Luego, seleccione el número de horas de funcionamiento deseadas antes de la parada automática del aparato pulsando el botón “PROG/TIMER” (F). El piloto (G) se encenderá durante todo el tiempo de funcionamiento programado. Cuando finalice el tiempo seleccionado, el aparato se detendrá automáticamente. ATENCIÓN: el aparato se detendrá automáticamente para mantener el porcentaje de humedad objetivo durante el funcionamiento del aparato. Si desea salir del programa, seleccione “00 H” o pare el aparato con el botón A; el aparato se apagará.

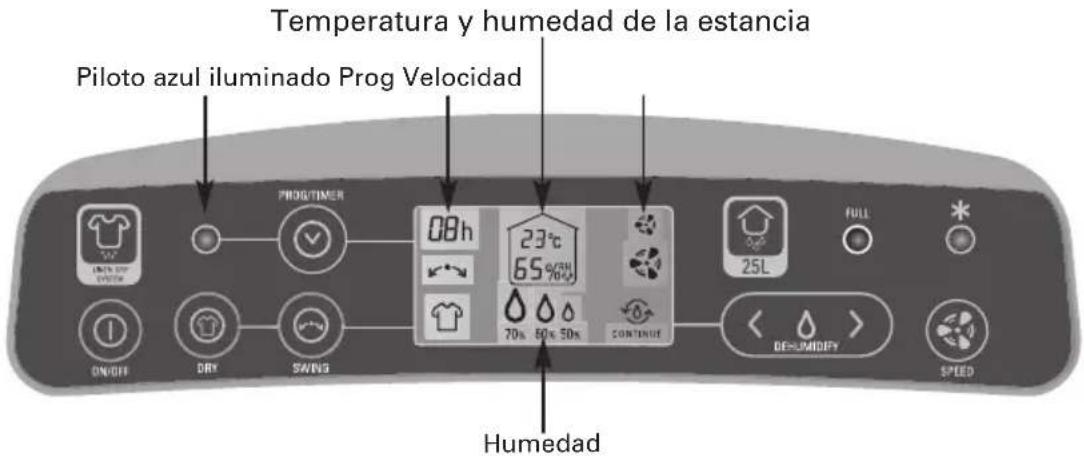

• Función PROG Esta función le permite un arranque diferido de su aparato de 1 a 24h en unas condiciones previamente establecidas. Cuando el aparato esté parado, pulse el botón “PROG/TIMER” (F) tantas veces como sea necesario para establecer el número de horas antes del inicio automático. Piloto azul iluminado Timer Velocidad Humedad Temperatura y humedad de la estancia Piloto azul iluminado Prog Velocidad Humedad Temperatura y humedad de la estancia 1800134588-01_DH41_USER_8L.qxp_1800134588/01 21/04/15 10:52 Page1920

Su aparato está programado para ponerse en funcionamiento de forma continuada según más le convenga; asimismo, también puede seleccionar: - la velocidad (botón C) -el porcentaje de humedad objetivo (botón B) Y en los modelos DU4116/DH4120/DU4120 y DH4130/DU4130, podrá seleccionar: - la función de secado de ropa (botón D) - la función Swing (botón E) El piloto (G) se encenderá a la espera de que el aparato se ponga en funcionamiento automáticamente. ATENCIÓN: el aparato se regulará automáticamente para mantener el porcentaje de humedad objetivo mientras el aparato esté en funcionamiento. Si desea salir del programa, seleccione "00 H” o ponga el aparato en funcionamiento con el botón A; el aparato se apagará.

• Función DRY SECADO DE LA ROPA (mod. DU4116/DH4120/DU4120 y DH4130/DU4130) Pulse el botón DRY (D) para poner en marcha la función de secado de la ropa. La deshumidificación continua y la oscilación de la pestaña de salida del aire se pondrán en funcionamiento automáticamente para secar mejor la ropa.

• Función SWING (mod DU4116/DH4120/DU4120 y DH4130/DU4130) Pulse el botón “SWING” (E): la pestaña de salida del aire oscilará automáticamente garantizando una mejor difusión del aire seco por la habitación.

• Piloto de DESESCARCHADO Si el piloto (I) se enciende, significará que el deshumidificador se encuentra en modo desescarchado. El compresor se detendrá y se volverá a poner en marcha automáticamente después de la fase de desescarchado. NOTA: Compruebe que el prefiltro está limpio.

• Piloto FULL El aparato emitirá una señal sonora y el testigo (H) parpadeará cuando el depósito de agua esté lleno o mal colocado. El piloto dejará de parpadear y el deshumidificador se volverá a poner en funcionamiento cuando se haya vaciado el depósito y se vuelva a poner en su lugar.

• FILTRO Antes de llevar a cabo cualquier operación, es obligatorio detener el aparato con el botón (A) y desconectarlo. - Su aparato incorpora un pre-filtro/nano extraíble y lavable que debe limpiarse periódicamente. - Retire el pre-filtro/nano (Fig.3 - Advertencias de seguridad) y límpielo con un aspirador. - Vuelva a colocar el pre-filtro/nano (Fig.4-5 - Advertencias de seguridad). - No utilice nunca el aparato sin el pre-filtro/nano.

• VACIADO DEL DEPÓSITO Antes de llevar a cabo cualquier operación, es obligatorio detener el aparato con el botón (A) y desconectarlo. Cuando el depósito está lleno: - el aparato se detiene y el piloto testigo rojo FULL (H) se enciende, - extraiga con cuidado el depósito del aparato (Fig.6 - Advertencias de seguridad), vacíe el agua y vuelva a colocar el depósito en el aparato. El piloto testigo rojo FULL (H) se apagará al cabo de unos segundos.

Antes de llevar a cabo cualquier operación, es obligatorio detener el aparato con el botón (A) y desconectarlo. Utilice un tubo de PVC de 12 mm de diámetro (el diámetro de 12 mm es el diámetro interior del tubo). - Retire el tapón (13) y a continuación conecte el tubo a la salida de drenaje. - Asegúrese de que la pendiente entre los 2 extremos del tubo permite que el agua salga normalmente. MANTENIMIENTO

• Antes de llevar a cabo cualquier operación de mantenimiento, es obligatorio detener el aparato con el botón (A) y desconectarlo.

• Puede limpiarlo con un paño ligeramente húmedo.

• Limpie periódicamente el depósito de agua.

• Limpie periódicamente el prefiltro de entrada de aire.

• IMPORTANTE: No utilice nunca productos abrasivos que podrían deteriorar el aspecto del aparato. TRANSPORTE

• Vacíe el depósito antes de transportar el aparato.

• El aparato es fácil de desplazar pues lleva ruedas.

• Atención: el aparato incorpora un compresor frigorífico, tumbarlo puede producir averías. ALMACENAMIENTO Cuando no utilice el aparato, deberá guardarlo en un lugar protegido de la humedad. Asegúrese de vaciar el depósito de agua.

• No desmonte nunca el aparato usted mismo. Un aparato mal reparado puede resultar peligroso para el usuario.

• Antes de ponerse en contacto con un Centro de Servicio autorizado de nuestra red, asegúrese de que el aparato está en posición normal de funcionamiento y que las rejillas de entrada y salida del aire estén completamente libres. ¡CONTRIBUYAMOS A PROTEGER EL MEDIO AMBIENTE! Su aparato contiene un gran número de materiales aprovechables o reciclables. Los modelos DH4110/DU4110, DU4116/DH4120/DU4120 y DH4130/DU4130 contienen asimismo como agente refrigerante un gas de efecto invernadero fluorado (R134A), recogido en el protocolo de Kioto, cuyo potencial de calentamiento planetario es 1.300 veces superior al gas carbónico (CO2). El gas de efecto invernadero fluorado que contiene este equipo no debe ser liberado a la atmósfera. Entréguelo en un punto de recogida o, en su defecto, en un centro de servicio autorizado para que se lleve a cabo su tratamiento. Tipo de problema Puntos a comprobar El aparato no funciona cuando se pone en marcha. - Depósito de agua lleno. - Colocación del depósito. - Conexión del aparato. La capacidad de deshumidificación es demasiado baja. - Limpieza del filtro. - Nivel de temperatura demasiado bajo. - Las rejillas de entrada y salida del aire están libres. La sensación de bienestar buscada no se consigue después de un largo periodo de funcionamiento. - Las puertas y ventanas están cerradas - Limpieza del filtro. - Posible presencia de emanaciones de vapor dentro de la estancia. - Tamaño de la estancia demasiado grande. El aparato hace demasiado ruido. - ¿Está colocado el aparato sobre una superficie plana y es- table? El aparato se detiene. - Depósito de agua lleno o mal colocado. - Temperatura demasiado elevada o demasiado baja. - Selección del porcentaje de humedad relativa mal regulado. El testigo del depósito lleno está encendido. - En caso del primer uso, depósito mal colocado. - Depósito de agua lleno. El aparato produce escarcha. - Limpieza del filtro. - Temperatura de la estancia demasiado baja. - Las rejillas de entrada y salida del aire están libres. La pestaña de salida del aire no se abre. (mod. DU4116/DH4120/DU4120 , - Apertura de la pestaña bloqueada. => Detenga el aparato y vuelva a ponerlo en funcionamiento. 1800134588-01_DH41_USER_8L.qxp_1800134588/01 21/04/15 10:52 Page2223
