MODE D'EMPLOI CODIX 520 Kübler

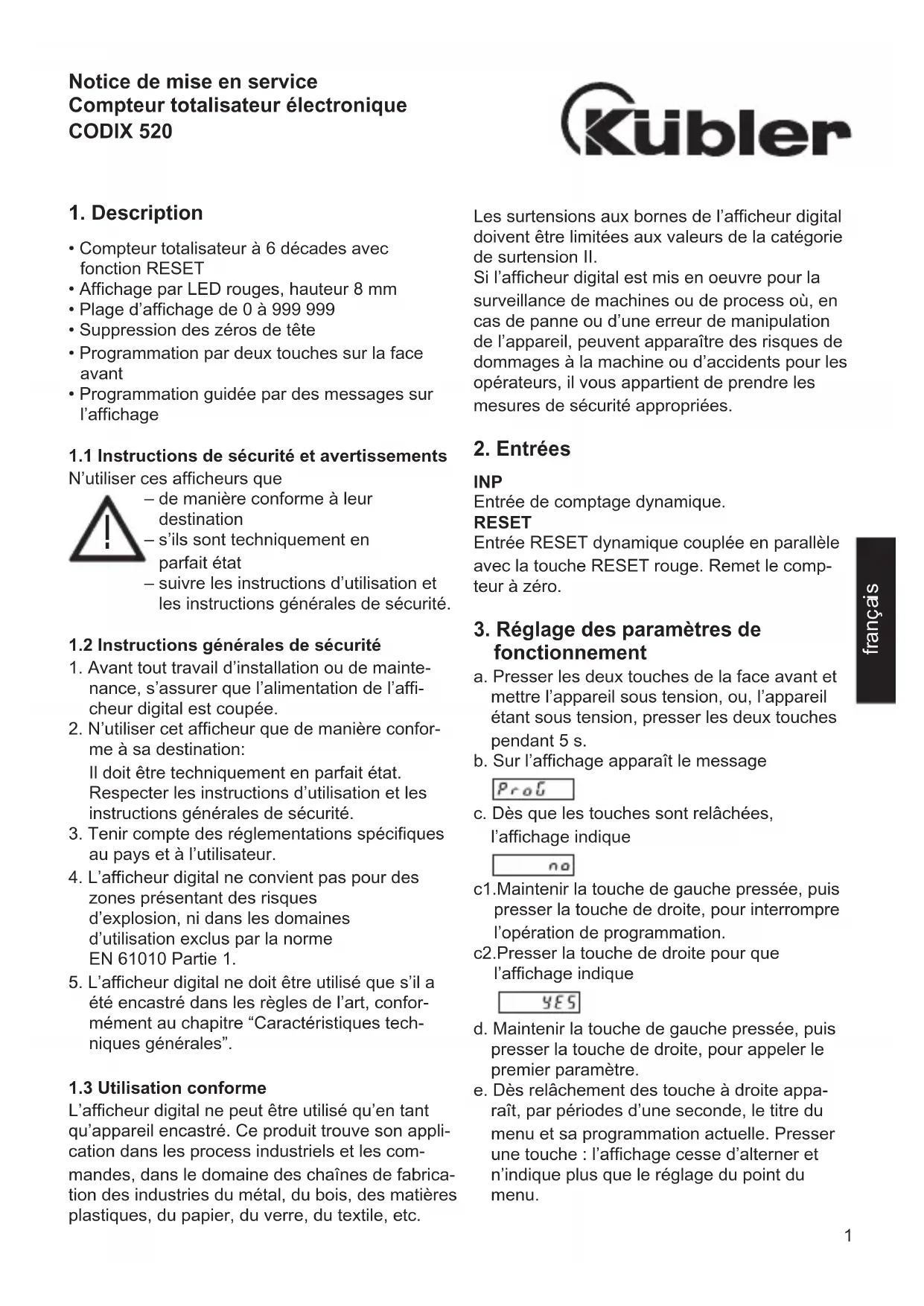

Front bezel Wiring diagram Counter sinking Af3, DIN 74 1Les surtensions aux bornes de l’afficheur digital doivent être limitées aux valeurs de la catégorie de surtension II. Si l’afficheur digital est mis en oeuvre pour la surveillance de machines ou de process où, en cas de panne ou d’une erreur de manipulation de l’appareil, peuvent apparaître des risques de dommages à la machine ou d’accidents pour les opérateurs, il vous appartient de prendre les mesures de sécurité appropriées.
INP Entrée de comptage dynamique. RESET Entrée RESET dynamique couplée en parallèle avec la touche RESET rouge. Remet le comp- teur à zéro.
3. Réglage des paramètres de
fonctionnement a. Presser les deux touches de la face avant et mettre l’appareil sous tension, ou, l’appareil étant sous tension, presser les deux touches pendant 5 s. b. Sur l’affichage apparaît le message c. Dès que les touches sont relâchées, l’affichage indique c1.Maintenir la touche de gauche pressée, puis presser la touche de droite, pour interrompre l’opération de programmation. c2.Presser la touche de droite pour que l’affichage indique d. Maintenir la touche de gauche pressée, puis presser la touche de droite, pour appeler le premier paramètre. e. Dès relâchement des touche à droite appa- raît, par périodes d’une seconde, le titre du menu et sa programmation actuelle. Presser une touche : l’affichage cesse d’alterner et n’indique plus que le réglage du point du menu.
- Compteur totalisateur à 6 décades avec fonction RESET
- Affichage par LED rouges, hauteur 8 mm
- Plage d’affichage de 0 à 999 999
- Suppression des zéros de tête
- Programmation par deux touches sur la face avant
- Programmation guidée par des messages sur l’affichage
1.1 Instructions de sécurité et avertissements
N’utiliser ces afficheurs que – de manière conforme à leur destination – s’ils sont techniquement en parfait état – suivre les instructions d’utilisation et les instructions générales de sécurité.
1.2 Instructions générales de sécurité
1. Avant tout travail d’installation ou de mainte-
nance, s’assurer que l’alimentation de l’affi- cheur digital est coupée.
2. N’utiliser cet afficheur que de manière confor-
me à sa destination: Il doit être techniquement en parfait état. Respecter les instructions d’utilisation et les instructions générales de sécurité.
3. Tenir compte des réglementations spécifiques
au pays et à l’utilisateur.
4. L’afficheur digital ne convient pas pour des
zones présentant des risques d’explosion, ni dans les domaines d’utilisation exclus par la norme EN 61010 Partie 1.
5. L’afficheur digital ne doit être utilisé que s’il a
été encastré dans les règles de l’art, confor- mément au chapitre “Caractéristiques tech- niques générales”.
1.3 Utilisation conforme
L’afficheur digital ne peut être utilisé qu’en tant qu’appareil encastré. Ce produit trouve son appli- cation dans les process industriels et les com- mandes, dans le domaine des chaînes de fabrica- tion des industries du métal, du bois, des matières plastiques, du papier, du verre, du textile, etc. Notice de mise en service Compteur totalisateur électronique CODIX 520
f. Une impulsion sur la touche de droite permet de passer à la valeur suivante du paramètre en cours de réglage. Pour introduire des valeurs
umériques (p. ex. lors du réglage du facteur),
électionner d’abord la décade à l’aide de la touche de gauche, puis régler sa valeur à l’aide de la touche de droite. g. Pour passer au paramètre suivant du menu, maintenir la touche de gauche pressée et presser la touche de droite. h. Le dernier paramètre du menu, ”EndPro”, per- met, en sélectionnant ”Yes”, de quitter le menu de programmation et de prendre en compte (sauvegarder) les nouvelles valeurs. Si ”No” est sélectionné, la programmation recommence depuis le début, en conservant les dernières valeurs introduites. Il est alors possible de les vérifier ou de les modifier à nouveau.
4. Routine de programmation
Les paramètres réglables de l’appareil sont indi- qués ci-dessous dans l’ordre de leur apparition sur l’affichage. L’appareil est donc entièrement programmé après un cycle de programmation. Les premières valeurs indiquées correspondent au réglage d’usine
4.1 Polarité des entrées
npn : commutation à 0 V pnp : commutation à +U
Le filtre atténue l’entrée* Filtre 30 Hz désactivé (f max
4.3 Réglage du point décimal
Le point décimal détermine la représentation de la valeur de comptage. Il n’a aucun effet sur le comptage. 0 pas de décimale
0.000 trois décimales
Remise à zéro manuelle par la touche RESET rouge et élec- trique par l’entrée RESET Pas de remise à zéro (touche RESET rouge et entrée RESET désactivées) Remise à zéro électrique par l’entrée RESET uniquement Remise à zéro manuelle par la touche RESET rouge unique- ment
4.5 Fin de la programmation
La programmation est exécutée encore une fois. Les valeurs introduites peuvent être véri- fiées et modifiées. La programmation est terminée et les valeurs intro- duites sont prises en compte comme nouveaux paramètres. L’appareil est alors prêt à fonc- tionner.
- rebonds, par ex. avec des contacts mécaniques
5. Caractéristiques techniques
Tension d’alimentation: Alimentation CC : 10 ... 30 V CC/max. 55 mA avec protection contre les inversions de polarité Affichage: Rouge, 6 décades, LED à 7 segments, hauteur 8 mm Mémorisation des données: EEPROM Polarité des entrées: Programmable, npn ou pnp pour toutes les entrées Résistance d’entrée: env. 5 kOhm6. Raccordement
Niveau de commutation des entrées 0 = niveau standard A = Niveau 4 ... 30 V DC
8. La livraison comprend
1 Afficheur 1 Etrier 1 Cadre frontal pour fixation par vis pour ouvert 50 x 25 mm 1 Cadre frontal pour fixation par étrier, pour ouvert 50 x 25 mm 1 Joint 1 Notice d`utilisation multilingue
réquence de comptage: Alimentation CC: 24 V 12 V 10 ... 30 V
- iveau low typ: 2,5 V 2,0 V 1,0 V niveau high typ: 22,0 V 10 V 4,0 V Fmax:* 60 kHz 20 kHz 8 kHz Durée minimale de l’impulsion sur l’entrée de remise à zéro: 5 ms Niveau de commutation des entrées : Niveau standard: Alimentation CC: Low: 0 p. 0
- ,2 x UB [V CC] High: 0,6 x UB p. 30
- V CC Niveau 4 p. 30
- V CC: Low: 0 p. 2
- V CC High: 4 V CC Forme des impulsions: quelconque*, entrée par trigger de Schmitt Température ambiante : -20 p. 30
- +65 °C avec 10 V DC -20 p. 26
- +55 °C avec >26 V DC Température de stockage : –25 +70 °C Altitude: jusqu’à 2000 m CEM : Emission de parasites EN 55 011 Classe B Immunité aux parasites EN 61 000-6-2 Boîtier: Pour montage dans panneau : 48 x 24 mm selon DIN 43700, RAL7021, gris foncé Poids: env. 50 g Indice de protection: IP 65 (face avant) Nettoyage: Les faces avant des appa- reils ne doivent être net- toyées qu’avec un chiffon doux humide. p. 30
- fréquence maximale pour un rapport cyclique 1:14
Découpe dencastrement: 22,2 +0,3 x 45 +0,6
