Codix 532 - équipements de mesure Kübler - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Afficheur digital pour sondes à thermocouple
Marque	Kübler
Modèle	Codix 532
Utilisation	Mesure et affichage de température avec thermocouples J, K, N
Alimentation	10 à 30 V DC, séparée galvaniquement de l'entrée signal
Entrée signal	Thermocouple J, K ou N avec compensation de référence interne ou externe
Entrée Latch	Oui, isolée galvaniquement par optocoupleur
Affichage	Digital, valeurs courante, minimale et maximale
Mémoire	EEPROM pour conservation des valeurs minimale et maximale hors tension
Résolution	0,1 °C/0,1 °F ou 1 °C/1 °F, sélectionnable
Unité de température	°C ou °F, sélectionnable
Valeur de correction	Oui, réglable en 0,1 °C/0,1 °F
Compensation du point de référence	Interne ou externe, sélectionnable
Remise à zéro des valeurs min/max	Possible via la touche rouge pendant le fonctionnement
Programmation	Via deux touches en face avant, avec affichage des paramètres
Montage	Encastré, selon les règles de l'art
Raccordement	Bornes à vis, câbles blindés recommandés pour les lignes signal
Sécurité	Catégorie de surtension II ; ne pas utiliser en zone explosive ; couper l'alimentation avant maintenance
Conformité	EN 61010 Partie 1
Entretien et nettoyage	Couper l'alimentation avant toute intervention ; nettoyer avec un chiffon sec

FOIRE AUX QUESTIONS - Codix 532 Kübler

Comment changer l'unité de température entre °C et °F ?

Accédez au mode programmation (mise hors tension, appuyez sur les deux touches, remettez sous tension). Naviguez jusqu'au paramètre unité de température (affiché comme °C ou °F) et sélectionnez l'unité souhaitée avec la touche droite/grise. Validez avec la touche gauche/rouge.

Quels types de thermocouples sont compatibles avec le Codix 532 ?

Le Kübler Codix 532 est compatible avec les thermocouples de type J, K et N. Le type doit être sélectionné lors de la programmation (paramètre type de signal d'entrée).

Comment remettre à zéro la valeur maximale enregistrée ?

Pendant le fonctionnement, appuyez sur la touche droite/grise jusqu'à afficher la valeur maximale (symbole Max). Maintenez ensuite la touche gauche/rouge enfoncée pendant 2 secondes pour remettre à zéro. La valeur de mesure courante devient la nouvelle valeur maximale.

Comment passer en mode programmation ?

Mettez l'appareil hors tension. Appuyez simultanément sur les deux touches de la face avant. Maintenez-les enfoncées tout en remettant l'appareil sous tension. Relâchez les touches lorsque thtyP1s3 s'affiche. Vous êtes alors en mode programmation.

Que faire si l'affichage indique un message d'erreur ?

Les messages d'erreur possibles ne sont pas détaillés dans l'extrait, mais en cas d'anomalie, vérifiez le raccordement de la sonde, l'alimentation et la configuration. Consultez la notice complète pour les codes d'erreur spécifiques. Si le problème persiste, contactez le service après-vente Kübler.

Puis-je utiliser cet afficheur en extérieur ?

L'appareil est conçu pour une utilisation en intérieur industriel. Il n'est pas prévu pour une exposition directe aux intempéries. Les conditions d'environnement (température, humidité) doivent respecter les spécifications techniques générales de la notice.

Comment connecter une sonde à thermocouple au Codix 532 ?

Connectez la sonde aux bornes prévues (voir schéma dans la notice). Utilisez des câbles blindés et respectez la polarité (+ et -). La compensation de référence peut être interne (bornes comme point de référence) ou externe (réglage de la température de référence).

Quelle est la résolution d'affichage maximale ?

La résolution peut être réglée sur 0,1 °C/0,1 °F ou 1 °C/1 °F via le paramètre point décimal en mode programmation. La valeur par défaut est 0,1 °C/0,1 °F.

Comment afficher la valeur minimale mesurée ?

En fonctionnement normal, appuyez une fois sur la touche droite/grise. L'affichage indique Min pendant 2 secondes, puis la valeur minimale enregistrée. Si la fonction est activée en programmation, vous pouvez consulter et remettre à zéro cette valeur.

Les valeurs maximale et minimale sont-elles conservées en cas de coupure de courant ?

Oui, les valeurs maximale et minimale sont enregistrées dans une EEPROM lors de la mise hors tension. Elles sont de nouveau disponibles dès la remise sous tension.

MODE D'EMPLOI Codix 532 Kübler

pur Sondes à thermocouple

J, K et N

1 Description succincte ....19
2 Instructions de sécurité et avertissements ......19
2.1 Utilisation conforme....19
3 Montage....20
3.1 Installation ....20
3.2 Raccordement électrique....20
4 Mise en route....20
5 Programmation 20
5.1 Passage dans le mode Programmation....20
5.2 Modification du paramétrage ....21
5.3 Prise en compte du réglage du paramètre....21
5.4 Programmation....21
5.5 Fin de la programmation ....23
6 Utilisation en fonctionnement ......23
6.1 Commutation de l'affichage en fonctionnement....23
6.2 Enregistrement de la valeur instantanée ....24
7 Dépannage et messages d'alarme 24
8 Caractéristiques techniques générales 24
8.1 Caractéristiques électriques....24
8.2 Caractéristiques mécaniques....24
8.3 Conditions d'environnement....25
9 Etendue de la livraison 25
10 Référence de commande 25
11 Dimensions 25

Nota :

Les champs représentés sur fond gris dans cette notice indiquent les valeurs par défaut préréglées en usine.

3

1 Description succincte

Cet afficheur digital est un appareil facile d'utilisation, commandé par microprocesseur, pour l'affichage (et l'acquisition) de valeurs mesurées de températures. Ces températures se mesurent à l'aide de sondes à thermocouples J, K et N. Ils peuvent afficher la valeur courante mesurée, la valeur maximale ou la valeur minimale. En cas de mise hors tension, les valeurs maximale et minimale sont enregistées dans une EEPROM. Elles sont de nouveau disponibles dès la remise sous tension. L'entrée Latch, séparée galvaniquement de l'entrée du signal par un optocoupleur, permet de mémoriser la valeur de mesure instantanée.

La tension d'alimentation (10 .. 30 V DC) est séparée galvaniquement de l'entrée du signal par un convertisseur CC/CC.

2 Instructions de sécurité et avertissements

N'utiliser ces afficheurs que

– de manière conforme à leur destination
- s'ils sont techniquement en parfait état
- en respectant les instructions d'utilisation et les instructions générales de sécurité.

1. Avant tout travail d'installation ou de maintenance, s'assurer que l'alimentation de l'afficheur digital est coupée.
2. N'utiliser cet afficheur que de manière conforme à sa destination.
3. Il doit être techniquement en parfait état.
4. Respecter les instructions d'utilisation et les instructions générales de sécurité.
5. Tenir compte des réglementations spécifiques au pays et à l'utilisateur.
6. L'afficheur digital ne convient pas pour des zones présentant des risques d'explosion, ni dans les domaines d'utilisation exclus par la norme EN 61010 Partie1.
7. L'afficheur digital ne doit être utilisé que s'il a été encastré dans les règles de l'art, conformément au chapitre "Caractéristiques techniques générales".

2.1 Utilisation conforme

L'afficheur digital ne peut être utilisé qu'en tant qu'appareil encastré. Ce produit trouve son application dans les process industriels et les commandes, dans le domaine des chaînes de fabrication des industries du métal, du bois, des matières plastiques, du papier, du verre, du textile, etc. Les surtensions aux bornes de l'afficheur digital doivent être limitées aux valeurs de la catégorie de surtension II.

Si l'afficheur digital est mis en oeuvre pour la surveillance de machines ou de process où, en cas de panne ou d'une erreur de manipulation de l'appareil, peuvent apparaître des risques de dommages à la machine ou d'accidents pour les opérateurs, il vous appartient de prendre les mesures de sécurité appropriées.

1. Ne pas installer l'afficheur digital à proximité de contacteurs ou de démarreurs de moteurs.
2. Il est recommandé d'utiliser des embouts isolés afin d'éviter des courts-circuits entre bornes adjacentes.
3. Les câblages du signal et de l'alimentation électrique doivent être espacés les uns des autres afin d'assurer le moins de perturbations possible sur l'entrée de mesure.
4. Utiliser, pour toutes les lignes de signal ou de sondes, des câbles blindés ; éviter de poser les lignes de signal ou de sondes de manière parallèle. Le blindage ne doit être mis à la masse qu'en un seul point afin d'éviter les boucles de masse.

3.2 Raccordement électrique

3.2.1 Sonde à thermocouple

1 2 3 4 5 6 7 n.c n.c + -

4. Mise en route

Après la mise sous tension de l'appareil:

1. un test de l'affichage s'effectue (durée : 2 secondes)
2. le type de l'appareil et la version de logiciel s'affichent (durée : 2 secondes)

Attention:

Avant tout travail d'installation ou de maintenance, s'assurer que l'alimentation de l'afficheur digital est coupée.

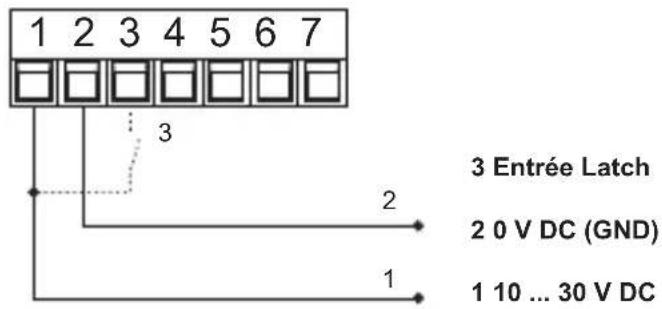

3.2.2 Raccordement de la tension d'alimentation et de l'entrée Latch

1 2 3 4 5 6 7 3 2 2 0 V DC (GND) 1 10 ... 30 V DC 3 Entrée Latch

1. la sonde sélectionnée s'affiche (durée : 2 secondes).

2. l'afficheur est prêt à fonctionner et la valeur de la mesure s'affiche.

theEr.0 38.2

5. Programmation

5.1 Passage dans le mode Programmation

Pour passer dans le mode Programmation :

1. mettre l'appareil hors tension, presser simultanément les deux touches de la face avant, ensuite remettre l'appareil sous tension

1. le message suivant s'afiche sur l'afficheur.

1. relâcher les deux touches. Le premier paramètre à régler s'affiche. L'affichage change toutes les secondes

t h.t y P 1 s 3

1. presser la touche de gauche/rouge pour arrêter la commutation de l'affichage. Celui-ci indique alors la dernière valeur programmée du paramètre.

5.2 Modification du paramétrage

1. pour passer à la valeur suivante du paramètre, presser la touche de droite/grise

1. pour saisir des chiffres, sélectionner d'abord la décade à l'aide de la touche de gauche/rouge

1. la décade clignote

5.3 Prise en compte du réglage du paramètre et passage au paramètre suivant

1. maintenir la touche de gauche/rouge pressée

5.4 Programmation des paramètres réglables

5.4.1 Type de signal d'entrée

Plage

Sélection dans le menu

Thermocouple J

Thermocouple K

Thermocouple N

1. la valeur du chiffre se règle à l'aide de la touche de droite/grise

1. pour passer à la décade suivante, presser la touche de gauche/rouge

1. pour des valeurs négatives, régler la décade de gauche sur “—” ou “—1”.

2. et presser simultanément la touche de droite/grise.

Nota: Les champs représentés sur fond gris dans cette notice indiquent les valeurs par défaut préréglées en usine.

5.4.2 Compensation du point de référence

La mesure de température thermoélectrique se fait à l'aide de la mesure d'une tension (thermoélectrique) générée par un thermocouple. La valeur de la tension thermoélectrique dépend de la différence de température entre le point de mesure et le point de référence.

Il faut, afin de pouvoir déterminer avec précision la température au point de mesure, que la température au point de référence soit constante et/ou connue. Il est fait pour cela une différence entre points de référence externe et interne. Pour la compensation du point de référence interne, l'appareil est muni d'une sonde de température interne qui mesure la température courante de la borne.

Cette température est utilisée pour corriger la tension thermélectrique mesurée. Cette méthode de mesure exige le raccordement de la sonde à la borne de l'afficheur à l'aide des lignes de compensation appropriées. Ces bornes constituent le point de référence interne.

Pour la compensation du point de référence externe, la température du point de référence est maintenue à une valeur constante et connue grâce à des mesures appropriées. La sonde de température est reliée à l'appareil, réglé sur la température constante du point de référence, par un simple fil de cuivre.

5.4.2 Compensation du point de référence (suite)

Compensation du point de référence

Sélection dans le menu

Compensation du point de référence interne

Compensation du point de référence externe Respecter le point 5.4.2.1

5.4.3 Point décimal

Point décimal

Sélection dans le menu

Résolution 0,1 °C/0,1 °F

Résolution 1 °C/1 °F

5.4.5 Valeur de correction

La saisie d'une valeur de correction permet d'influencer le résultat affiché. Il est possible de saisir des valeurs

Régler la valeur de correction

Sélection dans le menu

5.4.6 Saisie de la valeur maximale

Il est possible d'enregistrer la valeur maximale et de la consulter pendant le fonctionnement (voir 6.1)

Sélection dans le menu

Saisie de la valeur maximale activée

Saisie de la valeur maximale désactivée

5.4.2.1 Compensation du point de référence externe

Température du point de référence externe

Sélection dans le menu

-9999 0000.0 ....09999

Saisie de la valeur connue de la température du point de référence externe en 0,1 °C/0,1 °F, en fonction de l'unité de température choisie

5.4.4 Unité de température

Unité

Sélection dans le menu

Affichage en °C

Affichage en °F

de correction positives et négatives. La saisie s'effectue toujours avec une décimale.

Valeur de corection en 0,1 °C/0,1 °F selon l'unité sélectionnée

5.4.6.1 Remise à zéro de la valeur maximale

Il est possible ici de définir si la valeur maximale doit pouvoir être remise à zéro pendant le fonctionnement ou non. La valeur maximale ne peut être remise à zéro que si l'affichage indique le valeur maximale (voir 6.1). Lors de la remise à zéro de la valeur maximale, la valeur de mesure courante devient la nouvelle valeur maximale.

Sélection dans le menu

Remise à zéro de la valeur maximale possible par la touche rouge

Remise à zéro de la valeur maximale impossible

5.4.7 Saisie de la valeur minimale

Il est possible d'enregistrer la valeur minimale et de la consulter pendant le fonctionnement (voir 6.1)

Sélection dans le menu

Saisie de la valeur minimale activée

Saisie de la valeur minimale désactivée

5.5 Fin de la programmation

Lorsque la programmation est terminée, quitter la routine de programmation comme suit:

Sélection dans le menu

La programmation se répète. Les valeurs saisies peuvent être vérifiées et modifiées

Fin de la programmation. Les valeurs saisies sont prises en compte.

5.4.7.1 Remise à zéro de la valeur minimale

Il est possible ici de définir si la valeur minimale doit pouvoir être remise à zéro pendant le fonctionnement ou non. La valeur minimale ne peut être remise à zéro que si l'affichage indique le valeur minimale (voir 6.1). Lors de la remise à zéro de la valeur minimale, la valeur de mesure courante devient la nouvelle valeur minimale.

Sélection dans le menu

Remise à zéro de la valeur minimale possible par la touche rouge

Remise à zéro de la valeur minimale impossible

6. Utilisation en fonctionnement

6.1 Commutation de l'affichage en fonctionnement

Presser la touche de droite/grise pour sélectionner l'une des fonctions suivantes :

-valeur de mesure courante

-valeur minimale

-valeur maximale.

Presser la touche une fois pour faire afficher la désignation de la fonction d'affichage active pendant 2 secondes. Si, pendant cette durée, la touche de droite/grise est pressée une deuxième fois, l'affichage passe à la fonction suivante. Ce changement est confirmé par l'affichage de la désignation de la nouvelle fonction pendant 2 secondes. Après ces 2 secondes, l'affichage indique, suivant la fonction choisie, la valeur maximale, la valeur minimale ou la valeur de la mesure courante.

1. Valeur courante, presser 1x la touche de droite/grise

durante 2 s:

después 2 s:

1. Valeur minimale (si activée), presser 1x la touche de droite/grise

durante 2 s:

después 2 s:

1. Valeur maximale (si activée), presser 1x la touche de droite/grise

durante 2 s:

después 2 s:

1. Valeur courante, presser 1x la touche de droite/grise

durante 2 s:

después 2 s:
