BEDIENUNGSANLEITUNG Codix 532 Kübler

für Thermoelement-Sensoren

J, K und N

Digital display

1 Kurzbeschreibung ....3
2 Sicherheits- und Warnhinweise ....3

2.1 Bestimmungsgemäßer Gebrauch ....3

3 Einbau 4

3.1 Installation 4
3.2 Elektrischer Anschluss 4

4 Inbetriebnahme 4
5 Programmierung ....4

5.1 Einstieg in die Programmierung ....4
5.2 Parametereinstellung ändern 5
5.3 Parametereinstellung übernehmen ....5
5.4 Programmieren ....5
5.5 Ende der Programmierung....7

6 Bedienung ....7

6.1 Anzeige im Betrieb umschalten ....7
6.2 Momentanwertspeicherung 8

7 Fehler- und Alarmmeldungen 8
8 Allgemeine technische Daten 8

8.1 Elektrische Daten 8
8.2 Mechanische Daten 8
8.3 Umgebungsbedingungen 9

9 Lieferumfang 9
10 Bestellschlüssel....9
11 Abmessungen 9

Hinweis:

Die in dieser Bedienungsanleitung grau unterlegten Felder sind die werksseitig eingestellten Default-Werte.

3

1 Kurzbeschreibung

Die Digitalanzeige ist ein leicht zu bedienendes, mikroprozessor gesteuertes Instrument zur Anzeige (und Erfassung) von Temperaturmesswerten. Die Temperaturen werden mit Thermoelement-Sensoren J, K und N gemessen. Sie können entweder den aktuellen Messwert, den Maximalwert oder den Minimalwert anzeigen. Bei einem Power Off wird der Maximal- und Minimalwert in einem EEPROM gespeichert. Die Werte stehen beim nächsten Power On wieder zur Verfügung. Der über einen Optokoppler galvanisch vom Signalein-gang getrennte Latch-Eingang ermöglicht das Speichern des aktuellen Messwertes.

Die Versorgungsspannung (10 ... 30 V DC) ist über einen DC/DC-Wandler vom Signaleingang galvanisch getrennt.

2 Sicherheits- und Warnhinweise

Benutzen Sie diese Anzeige nur

– bestimmungsgemäß
– in technisch einwandfreiem Zustand
– unter Beachtung der Bedienungsanleitung und den allgemeinen Sicherheitsbestimmungen.

1. Vor Durchführung von Installations- oder Wartungsarbeiten stellen Sie bitte sicher, dass die Digitalanzeige von der Versorgungsspannung getrennt ist.
2. Setzen Sie die Digitalanzeige nur bestimmungsgemäß ein.
3. In technisch einwandfreiem Zustand.
4. Unter Beachtung der Bedienungsanleitung und den allgemeinen Sicherheitsbestimmungen.
5. Beachten Sie länder- und anwendungsspezifische Bestimmungen
6. Die Digitalanzeige ist nicht geeingent für den explosionsgeschützten Bereich und den Einsatzbereichen, die in EN 61010 Teil 1 ausgeschlossen sind.
7. Die Digitalanzeige darf nur im ordnungsgemäß eingebautem Zustand entsprechend dem Kapitel "allgemeine technische Daten" betrieben werden.

2.1 Bestimmungsgemäßer Gebrauch

Die Digitalanzeige darf nur als Einbaugerät eingesetzt werden. Der Einsatzbereich dieser Anzeige liegt in industriellen Prozessen und Steuerungen. In den Bereichen von Fertigungsstraßen der Metall-, Holz-, Kunststoff-, Papier-, Glas- und Textilindustrie u.ä.

Überspannungen an den Schraubklemmen der Digitalanzeige müssen auf den Wert der Überspannungskategorie II begrenzt sein.

Wird die Digitalanzeige zur Überwachung von Maschinen oder Ablaufprozessen eingesetzt, bei denen infolge eines Ausfalls oder einer Fehlbedienung der Digitalanzeige eine Beschädigung der Maschine oder ein Unfall des Bedienungspersonals möglich ist, dann müssen Sie entsprechende Sicherheitsvorkehrungen treffen.

532.01 Kubler OSVX °C

3 Einbau

3.1 Installation

1. Setzen Sie die Digitalanzeige in die Schalttafel ein.
2. Schließen Sie den Thermoelement-Sensor und ggfs. Steuersignale an die Digitalanzeige an (siehe elektrischer Anschluss).
3. Schließen Sie die Versorgungsspannung an.
4. Es wird empfohlen, alle Anschlüsse an die Schraubklemmen mit Hilfe von isolierten Ader- e ndhülsen vorzunehmen. Hierdurch wird eine größere Zuverlässigkeit erreicht und Kurzschlüsse zwischen ne- beneinanderliegenden Klemmen können so verhindert werden.
5. Die Digitalanzeige darf nicht in der Nähe von Schaltungen, Schützen oder Motoranlassern installiert werden.
6. Die Signal- und Stromversorgungs-Verdrahtung sollten räumlich voneinander getrennt und nicht parallel zueinander verlegt werden.
7. Verwenden Sie für alle Signal-/Sensorleitungen abgeschirmte Kabel oder Drähte.

3.2 Elektrischer Anschluss

3.2.1 Thermoelement-Sensor

1 2 3 4 5 6 7 n.c n.c + -

4. Inbetriebnahme

Nach dem Einschalten der Versorgungsspannung wird:

1. ein Displaytest durchgeführt (Dauer: 2 Sekunden)
2. der Gerätetyp und die Softwareversion angezeigt (Dauer: 2 Sekunden)

Stellen Sie sicher, dass vor Durchführung von Installations- oder Wartungsarbeiten die Digitalanzeige von der Versorgungsspannung getrennt ist.

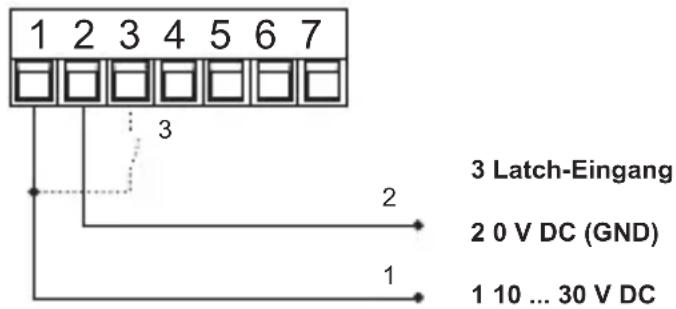

3.2.2 Anschluss Versorgungsspannung und Latch-Eingang

1 2 3 4 5 6 7 3 2 2 0 V DC (GND) 1 10 ... 30 V DC 3 Latch-Eingang

1. der ausgewählte Sensor angezeigt (Dauer: 2 Sekunden).

2. die Anzeige ist betriebsbereit und der Messwert wird angezeigt.

theEr.0 38.2

5. Programmierung

5.1 Einstieg in die Programmierung

Sie gelangen in den Programmier-Mode, wenn Sie:

1. das Gerät von der Versorgungsspannung trennen, die beiden frontseitigen Tasten gleichzeitig drücken und dann die Versorgungsspananung einschalten

1. auf dem Display erscheint die unten stehende Anzeige.

1. beide Tasten wieder loslassen. Der erste einzustellende Parameter erscheint im Display. Die Anzeige wechselt im 1-Sekunden-Takt

t h.t y P 1 s J

1. nachdem Sie die linke Taste betätigen stoppt der Wechsel in der Anzeige. Es wird die zuletzt programmierte Parametereinstellung angezeigt.

5.2 Parametereinstellung ändern

1. Durch drücken der rechten/grauen Taste gelangen Sie in der Parametereinstellung jeweils um einen Wert weiter

1. wenn Sie Zahlenwerte eingeben, so wird mit der linken/roten Taste zuerst die Dekade gewählt

1. die Dekade fängt an zu blinken

5.3 Parametereinstellung übernehmen und auf den nächsten Parameter weiterschalten

1. Linke/rote Taste gedrückt halten

5.4 Programmieren der einstellbaren Parameter

5.4.1 Art des Eingangssignals

Bereich

Auswahl im Menu

Thermoelement J

Thermoelement K

Thermoelement N

1. mit der rechten/grauen Taste wird jetzt der Zahlenwert eingestellt

1. zur nächsten Dekade gelangen Sie durch drücken der linken/roten Taste

1. sind negative Zahlenwerte notwendig, so müssen Sie die linke Dekade auf “-” oder “-1” einstellen.

2. und gleichzeitig die rechte /graue Taste drücken.

Hinweis: Die in dieser Bedienungsanleitung grau unterlegten Felder sind die werksseitig eingestellten Default-Werte.

5.4.2 Vergleichsstellenkompensation

Bei einer thermoelektrischen Temperaturmes-sung wird eine von einem Thermopaar erzeugte (Thermo-) Spannung gemessen. Die Höhe der Thermospannung ist von der Temperaturdif-ferenz zwischen Messtelle und Vergleichsstelle abhängig.

Um die Temperatur an der Messstelle exakt bestimmen zu können, muss die Temperatur an der Vergleichsstelle konstant und/oder bekannt sein. Hierbei wird zwischen externen und internen Vergleichstellen unterschieden.

Für die interne Vergleichsstellenkompensation besitzt das Gerät einen internen Temperatur-sensor, der die aktuelle Klemmentemperatur erfasst. Diese wird zur Korrektur der gemessenen Thermospannung verwendet. Bei dieser Messmethode muss der Sensor mit entsprechenden Ausgleichs-

leitungen an die Klemme des Anzeigegerätes angeschlossen werden. Diese Anschlussklemmen stellen die interne Vergleichsstelle dar.

Bei der externen Vergleichsstellenkompensation wird die Vergleichsstellentemperatur durch geeignete Mass-nahmen auf einen konstanten und bekannten Wert gehalten. Der Temperatursensor wird durch eine einfache Kupferleitung mit dem Gerät verbunden, das auf die konstante Temperatur der Vergleichsstelle eingestellt wurde.

5.4.2 Vergleichsstellenkompensation (Fortsetzung)

Vergleichsstellenkompensation

Auswahl im Menu

Interne Vergleichs- stellenkompensation

Externe Vergleichsstellenkompenstion Punkt 5.4.2.1 beachten

5.4.3 Dezimalpunkt

Dezimalpunkt

Auswahl im Menu

Auflösung 0,1 °C/0,1 °F

Auflösung 1 °C/1 °F

5.4.5 Korrekturwert

Durch die Eingabe eines Korrekturwertes können Sie das Anzeigeergebnis beeinflussen. Sie können positive

Korrekturwert setzen

Auswahl im Menu

-1999.9 0000.0 ....9999.9

5.4.6 Erfassen des Maximalwertes

Sie können den Maximalwert erfassen und diesen während des Betriebs abfragen (siehe 6.1)

Erfassen des Maximalwertes

Auswahl im Menu

Maximalwerterfassung ein

Maximalwerterfassung aus

5.4.2.1 Externe Vergleichsstellentemperatur

Externe Vergleichsstel-lentempertur

Auswahl im Menu

-9999 0000.0 ....09999

Eingabe des bekannten Wertes der externen Vergleichs- stellentemperatur in 0,1 °C/0,1 °F, abhängig von der eingestellten Temperatureinheit

5.4.4 Temperatureinheit

Einheit

Auswahl im Menu

Anzeige in °C

Anzeige in °F

und negative Korrekturwerte einstellen. Die Eingabe erfolgt immer mit einer Dezimalstelle.

Korrekturwert in 0,1 °C/0,1 °F, abhängig von der eingestellten Einheit

5.4.6.1 Rücksetzen des Maximalwertes

Hier können Sie einstellen, ob Sie den Maximalwert im Betrieb zurücksetzen wollen oder nicht. Der Maximalwert kann aber nur dann zurückgesetzt werden, wenn als Anzeigefunktion der Maximalwert gewählt ist (siehe 6.1). Wenn Sie den Maximalwert zurücksetzen, wird der aktuelle Messwert zum neuen Maximalwert.

Rücksetzen des Maximalwertes

Auswahl im Menu

Maximalwert kann mit roter Taste zurückgesetzt werden

Maximalwert kann nicht zurückgesetzt werden

5.4.7 Erfassen des Minimalwertes

Sie können den Minimalwert erfassen und diesen während des Betriebs anzeigen (siehe 6.1)

Erfassen Minimalwertes

Auswahl im Menu

Minimalwerterfassung ein

Minimalwerterfassung aus

5.5 Ende der Programmierung

Wenn Sie die Programmierung abgeschlossen haben, beenden Sie die Programmierroutine wie folgt:

Ende der Programmierung

Auswahl im Menu

Die Programmierung wird noch einmal durchlaufen. Eingestellten Werte können überprüft und geändert werden

Die Programmierung wird beendet. Die eingestellten Werte werden übernommen.

5.4.7.1 Rücksetzen des Minimalwertes

Hier können Sie einstellen, ob Sie den Minimalwert im Betrieb zurücksetzen wollen oder nicht. Der Minimalwert kann aber nur dann zurückgesetzt werden, wenn als Anzeigefunktion der Minimalwert gewählt ist (siehe 6.1). Wenn Sie den Minimalwert zurücksetzen, wird der aktuelle Messwert zum neuen Minimalwert.

Rücksetzen des Minimalwertes

Auswahl im Menu

Minimalwert kann mit roter Taste zurückgesetzt werden

Minimalwert kann nicht zurückgesetzt werden

6. Bedienung im Betrieb

6.1 Anzeige im Betrieb umschalten

Durch Drücken der rechten/grauen Taste wählen Sie zwischen folgenden Funktionen aus:

-aktueller Messwert

-Minimalwert

-Maximalwert.

Durch einmaliges Betätigen wird für 2 Sekunden die Bezeichnung der aktuellen Anzeigefunktion angezeigt. Wird innerhalb dieser Zeit die rechte/graue Taste ein zweites mal gedrückt, so wird zur nächsten Anzeigefunktion gewechselt. Bestätigt wird dies durch eine 2 Sekunden lange Anzeige der neuen Bezeichnung. Nach den 2 Sekunden erfolgt in der Anzeige je nach Auswahl entweder der Maximalwert, der Minimalwert oder der aktuelle Messwert.

1. Aktueller Messwert, rechte/graue Taste 1x drücken

für 2 s:

nach 2 s:

1. Minimalwert (wenn aktiviert), rechte/graue Taste 1x drücken

für 2 s:

nach 2 s:

1. Maximalwert (wenn aktiviert), rechte/graue Taste 1x drücken

für 2 s:

nach 2 s:

1. Aktueller Messwert, rechte/graue Taste 1x drücken

für 2 s:

nach 2 s:

6.2 Momentanwertspeicherung (Display-Latch)

Bei einem High-Signal am Latch-Eingang wird der aktuelle Messwert in der Anzeige eingefroren. Die Minimalwert- und Maximalwerterfassung arbeitet im Hintergrund weiter.

7 Fehlersuche und Alarmmeldungen

7.1 Anzeige bleibt dunkel

Sollte die Anzeige dunkel bleiben, so überprüfen Sie bitte die Versorgungsspannung oder die Versorgungs-leitungen. Öffnen Sie nicht gewaltsam das Gehäuse.

7.2 Messbereichsüber- oder unterschreitung

Messbereichsüberschreitung Bereiche siehe 8.1

Messbereichsunterschreitung Bereiche siehe 8.1

7.3 Eingangsprobleme

Fühlerbruch oder Ein-gangssignal überschreitet den zulässigen Bereich

8 Allgemeine technische Daten

Bedienung: über zwei Fronttasten

Anzeige: 5-stellige rote 7-Segment LED-Anzeige, 8 mm hohe Ziffern

Anzeigebereich: (siehe Temperaturbereiche), mit Vornullenunter-drückung Messbereichsüberschreitung, signalisiert durch ooooo in der Anzeige. Messbereichsunterschreitung, signalisiert durch uuuuu in der Anzeige

8.1 Elektrische Daten

Eingang: Thermoelement-Sensor J (Fe-CuNi) K (Ni-CrNi) N (NiCrSi-NiSi)

Temperaturbereiche:

Auflösung: 0,1 °C (0,1 °F) bzw 1 °C (1°F)

Vergleichsstellenkompensation:

intern oder extern (programmierbar)

Vergleichsstellenfehler:

+/-1,0 °C typ. +/-3,0 °C max.

Linearitätsfehler:

< 0,4% über den gesamten Messbereich bei 20 °C Umgebungstemperatur

Temperaturdrift:

0,1 K/KUmgebung

Messrate: 5 Messungen/Sekunde, fest

Anzeigerefresh:

1 ... 2 mal pro Sekunde

Eingang Display-Latch:

Anzeigestopp für aktuellen Messwert, aktiv bei log. 1 Schaltpegel log. 0: 0 ... 2 VDC log. 1: 4 ... 30 VDC

Spannungsversorgung:

10 ... 30 V DC, galvanisch getrennt, mit Verpolschutz

Stromaufnahme:

max. 40 mA

Prüfspannung:

500 Veff; 50/60 Hz; 1 min

Datensicherung:

EEPROM

8.2 Mechanische Daten

Gehäuse: Schalttafelgehäuse 48 x 24 mm nach DIN 43 700, RAL 7021

Abmessungen:

(B x H x T): 48 x 24 x 66 mm

Schalttafelausschnitt:

(B x H): 45+0,6 x 22,2+0,3 mm

Einbautiefe: ca. 59 mm

Gewicht: ca. 50 g

Schutzart: IP 65 (frontseitig)

Anschluss: Schraubklemme, RM 5.08, 7-polig

Anschlussvermögen:

eindratig 0,14 .. 1,5 mm2 feindräftig 0,14 .. 1,5 mm2 Leitergrößen AWG 26-16

8.3 Umgebungsbedingungen

EMV: Störabstrahlung EN 55011 Klasse B

Störfestigkeit EN 61000-6-2

Umgebungstemperatur:

-20 °C ... +65 °C, rel. Luftfeuchte < 85%

L agertemperatur:

-25^ +70^

9 Lieferumfang

Digitalanzeige

Spannbügel

Frontrahmen für Spannbügelbefestigung,

Einbauquerschnitt 50 x 25 mm

Frontrahmen für Schraubbefestigung,

Einbauquerschnitt 50 x 25 mm

Dichtung

Bedienungsanleitung multilingual

1 Blatt selbstklebende Symbole

10 Bestellschlüssel

6.532.012.300

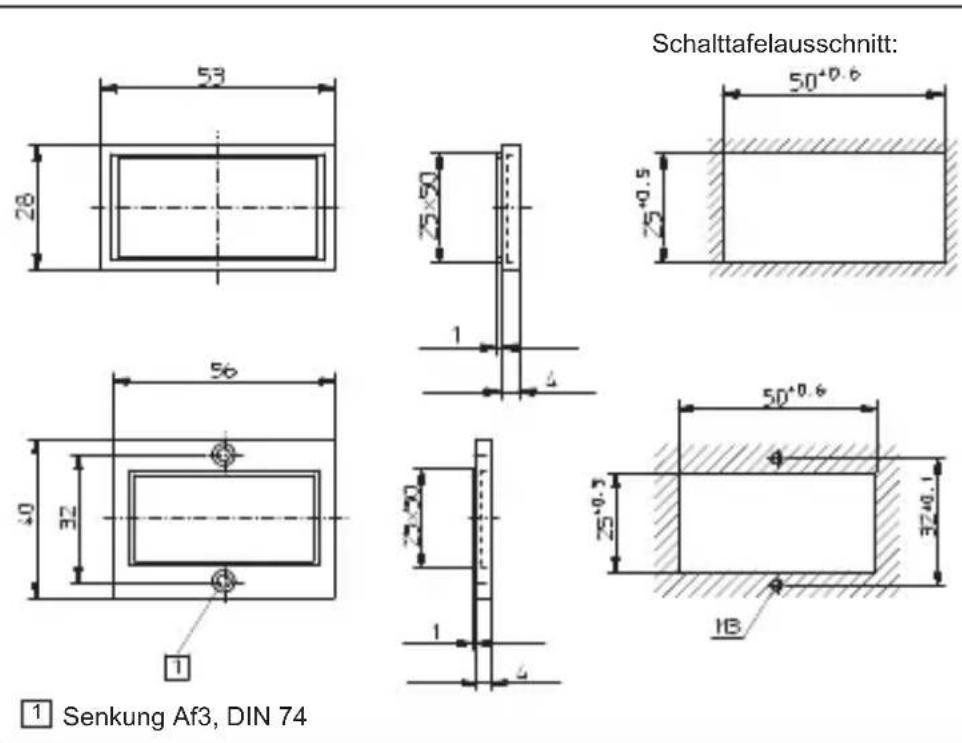

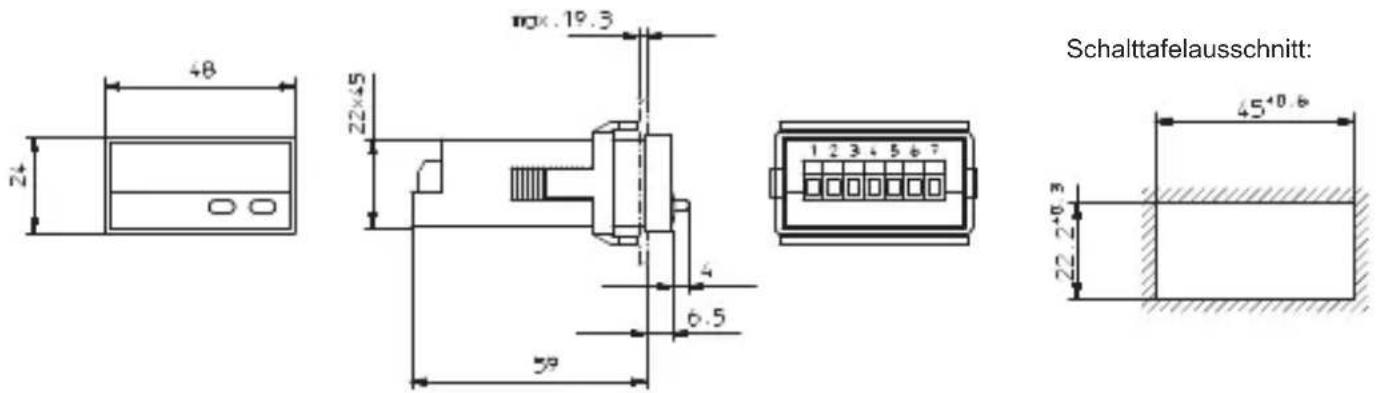

11 Abmessungen Digitalanzeige
