BEDIENUNGSANLEITUNG CODIX 136 Kübler

LCD-Frequenzanzeiger/Tachometer

CODIX 136

Beschreibung

Die batteriebetriebene LCD-Frequenzanzeige/ Tachometer Codix 136 lässt sich in unterschiedlichsten Applikationen einsetzen. Typische Anwendungen sind z.B.: Tachometeranzeige, Durchflussmessung, Produktionsmessung pro Zeit usw. Die Ansteuerung erfolgt über potentialfreie Kontakte oder Spannungsimpulse. Das Gerät zeigt die gemessene Frequenz in der Einheit 1/s an.

1.1 Vorwort

Lesen Sie vor der Montage und der Inbetriebnahme diese Bedienungsanleitung durch. Beachten Sie zu Ihrer eigenen Sicherheit und der Betriebssicherheit alle Warnungen und Hinweise. Wenn das Gerät nicht nach der Bedienungsanleitung benutzt wird, kann der vorgesehene Schutz beeinträchtigt werden.

1.2 Sicherheits- und Warnhinweise

Benutzen Sie das Gerät nur in technisch einwandfreiem Zustand, bestimmungsgemäß, sicherheits- und gefahrenbewusst unter Beachtung dieser Bedienungsanleitung. Die geltenden Sicherheitsnormen für elektrische Installationen sind ebenso zu beachten.

1.3 Bestimmungsgemäßer Gebrauch

Der Einsatzbereich dieses Geräts liegt in industriellen Prozessen und Steuerungen. In den Bereichen von Fertigungsstraßen der Metall-, Holz-, Kunststoff-, Papier-, Glas- und Textilindustrie u.ä mit einem Verschmutzungsgrad von 2. Überspannungen an den Schraubklemmen des Geräts müssen auf den Wert der Überspannungskategorie II begrenzt sein. Das Gerät ist nicht geeignet für den explosionsgeschützten Bereich und den Einsatzbereichen, die in EN 61010 Teil 1 ausgeschlossen sind. Das Gerät darf nur als Einbaugerät in Innenräumen eingesetzt werden. Unter bestimmten Vorraussetzungen ist ein Betrieb aber auch im Außenbereich zulässig.

Es darf bis zu einer Höhe von 2.000 m über N.N. verwendet werden. Jeder darüber hinausgehende Gebrauch gilt als nicht bestimmungsgemäß.

Wird das Gerät zur Überwachung von Maschinen oder Ablaufprozessen eingesetzt, bei denen infolge eines Ausfalls oder Fehlbedienung des Gerätes eine Beschädigung der Maschine oder ein Unfall des Bedienungspersonals möglich ist, dann müssen Sie entsprechende Sicherheitsvorkehrungen treffen.

1.4 Schalttafeleinbau

Montieren Sie das Gerät entfernt von Wärmequellen und vermeiden Sie direkten Kontakt mit ätzenden Flüssigkeiten, heißem Dampf oder ähnlichen. Achten Sie bei der Installation auf eine ausreichende Kühlung des Gerätes.

1.5 Montageanleitung

– Befestigungsrahmen vom Gerät abziehen.
- Gerät von vorne in den Schalttafelausschnitt einsetzen und auf korrekten Sitz der Frontrahmendichtung achten.
– Befestigungsrahmen von hinten auf das Gehäuse aufschieben, bis die Federbügel unter Spannung stehen und die Rastnasen oben und unten eingerastet sind.

1.6 Elektrische Installation

Dieses Gerät wird mit einer internen Batterie versorgt.

– Um die Brandschutzvorschriften einzuhalten, dürfen im Fehlerfall am Zähler 8 A/150 VA nicht überschritten werden!
– Die vom Gerät nicht belegten Klemmen dürfen nicht beschaltet werden.
– Die Anschlussbelegung der Stecker sowie die max. zulässigen Werte sind unbedingt einzuhalten.
– Um die CE-Konformität zu erreichen, ist eine EMV-gerechte Installation Vorraussetzung.

1.7 Hinweise zur Störsicherheit

Alle Anschlüsse sind gegen äußere Störeinflüsse geschützt. Der Einsatzort ist so zu wählen, dass induktive oder kapazitive Störungen nicht auf das Gerät oder dessen Anschlussleitungen einwirken können! Durch geeignete Kabelführung und Verdrahtung können Störeinflüsse (z.B. von Schaltnetzteilen, Motoren, getaktete Reglern oder Schützen) vermindert werden.

1.8 Erforderliche Maßnahmen:

• Für Signal- und Steuerleitungen nur geschirmtes Kabel verwenden.
  – Kabelschirm beidseitig auflegen.
  – Litzenquerschnitt der Leitungen min. 0,14 mm ^2 .
• Der Anschluss der Abschirmung an den Potentialausgleich muss so kurz wie möglich und großflächig (niederimpedant) erfolgen.
• Verbinden Sie die Abschirmungen nur mit der Schalttafel, wenn diese auch geerdet ist.
• Bei Problemen durch Erdschleifen ist der Schirm auf der Auswerteseite impedanzarm und auf der Geberseite über einen Kondensator mit ca. 100nF an Bezugserde anzuschließen.
  – Das Gerät muss in möglichst großem Abstand von Leitungen eingebaut werden, die mit Störungen belastet sind.
  – Leitungsführungen parallel zu Energieleitungen vermeiden.
  – Leitungen und deren Isolierungen müssen dem vorgesehenen Temperatur- und Spannungs- und Leistungsbereich entsprechen. Es gelten die Normen des jeweiligen Landes.

DC-Ausführungen:

Damit Sie die maximale EMV-Festigkeit erreichen, müssen Sie für die Zähl- und Steuereingänge geschirmte Leitungen verwenden, oder nicht verwendete Zähleingänge mit GND (0 V) verbinden.

1.9 Inbetriebnahme

– Ist das Gerät richtig eingestellt und programmiert (Funktion; bei Zählern max. Zählfrequenz)?

1.10 Fehlermöglichkeiten und deren Ursachen

Zähler zählt nicht:

• Zähleingang falsch oder verdreht angeschlossen
• Polarität (NPN/PNP vertauscht)
• keine Masseverbindung zwischen Impulsgeber und Zähler
• Maximale Zählfrequenz überschritten

- Signalpegel erreichen die Schaltschwelle des Zählers nicht

Sollte Ihr Gerät trotz allem nicht funktionieren, so wenden Sie sich bitte an die für Sie zuständige Vertretung ganz in Ihrer Nähe, oder rufen Sie direkt bei der technischen Beratung in unserem Hause an.

Bei Rücksendungen bitten wir um eine kurze Beschreibung des Fehlers, der Programmierung und des Anschlußbildes, um einen eventuell vorhandenen Fehler nachvollziehen zu können und eine Reparatur Ihres Gerätes möglichst schnell durchführen zu können.

Typenübersicht

Type Betriebsart Zähleingänge
	INP A INP B
6.1 36.012.8x0	Tacho 0 ... 0,7 V DC NPN 7 kHz			0 ... 0,7 V DC	NPN 30 Hz
6.136.012.8x1		4 ... 30 V DC PNP 12 kHz	4 ... 30 V DC	DC	PNP

Tabelle 1
Optionen: x = 5: ohne Hintergrundbeleuchtung x = 6: mit Hintergrundbeleuchtung

Allgemeine technische Daten:

Anzeige: LCD, 8-stellig, Ziffernhöhe 8 mm
Anzeigebereich:	0 .. 99999999 mit Vornullenunterdrückung.
Anzeigeneinheit:	1 s
Max. Frequenz bei Impuls/Pausenfrequenz 1:1:12 kHz
Min. Frequenz:	1 Hz
Anzeigerefresh:	1 s
Messprinzip:	Torzeitmessprinzip 1s,d.h. innerhalb der Messzeit von 1 s werden die ankommenden Impulse gezählt und auf die Einheit 1/s umgerechnet
Genauigkeit:	< 0,05 %
Gehäuse:	Schalttafelgehäuse 48 x 24 mm nach DIN 43 700, RAL 7021

Schalttafelausschnitt:

	22,2 ^+0,3 x 45 ^+0,6 mm
Einbautiefe:	ca. 48 mm
Gewicht: ca. 50 g
Schutzart:	IP65 frontseitig
Anschluss:	Schraubklemme, RM 5.00, 8-poligNennquerschnitt: max.:1 x 1,5 mm ^2 2 x 0,75 mm ^2 AWG 26-14
EMV:	Störabstrahlung EN55011 Klasse BStörfestigkeit EN 61000-6-2

Spannungsversorgung:

	fest eingebaute Lithium-Batterie(ca. 8 Jahre bei 20 °C)
Arbeitstemperatur:	-10 ... +55 °C, rel. Luftfeuchte <85 %, nicht kondensierend
Betriebstemperatur:	-10 ... +60 °C
Lagertemperatur:	-20 ... +70 °C
Höhe:	bis 2000 m
Hintergrundbeleuchtung:
	externe Spannungsversorgung(24 V DC ±20 %, 50 mA)

Eingangsspezifikationen und Anschlussbelegung

Schraubklemme	Nr. 1		Nr. 2		Nr. 3	Nr. 4	Nr. 5	Nr. 6	Nr. 7	Nr. 8
Typ\Bezeichnung	INP A		INP B		-			GND	BL-	BL+
6.136.012.8x0	7 kHz	NPN	30 Hz	NPN	ohne Funktion			0 V DC	Hintergrund-beleuchtung (-)	Hintergrund-beleuchtung (+)
6.136.012.8x1	12 kHz	PNP		PNP

Tabelle 2

Schraubklemme 1:

Schneller Frequenzeingang

NPN: aktiv bei negativer Flanke

Eingangswiderstand:

ca. 1 MOhm

max. Frequenz: 7 kHz bei

Impuls/Pause: 1:1

Low-Pegel: 0 ... 0,7 V DC

PNP: aktiv bei positiver Flanke

Eingangswiderstand:

ca. 100 kOhm

max. Frequenz: 12 kHz bei

Impuls/Pause: 1:1

Low-Pegel: 0 ... 0,7 V DC

Langsamer Frequenzeingang

NPN: aktiv bei negativer Flanke

Eingangswiderstand:

ca. 1 MOhm

max. Frequenz: 30 Hz bei

Impuls/Pause: 1:1

Low-Pegel: 0 ... 0,7 V DC

PNP: aktiv bei positiver Flanke

Eingangswiderstand:

ca. 100 kOhm

max. Frequenz: 30 Hz bei

Impuls/Pause: 1:1

Low-Pegel: 0 ... 0,7 V DC

Schraubklemme 3, 4 und 5:

ohne Funktion

Schraubklemme 6:

Gemeinsamer GND-Anschluss für alle Eingänge

Schraubklemme 7:

(−) externe Spannung bei Option LCD-Hinterleuchtung

Schraubklemme 8:

(+) externe Spannung bei Option LCD-Hinterleuchtung

(24 V DC ±20 %, 50 mA)

Lieferumfang:

Digitalanzeige

Spannbügel

Frontrahmen für Schraubbefestigung,

Einbauquerschnitt 50 x 25 mm

Frontrahmen für Spannbügelbefestigung,

Einbauquerschnitt 50 x 25 mm

Dichtung

Bedienungsanleitung

Hinweis:

Dieses Produkt enthält eine Lithium-Batterie. Nicht gewaltsam öffnen, nicht ins Feuer werfen. Temperaturen unter -20^ und über 70^ vermeiden!

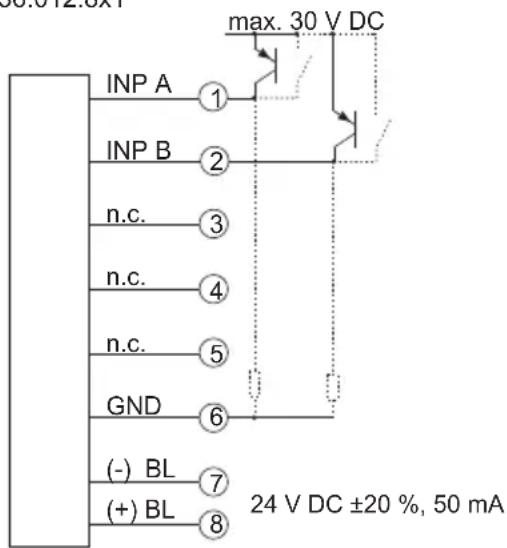

DC-Typ:

6.136.012.8x1

max. 30 V DC INP A ① INP B ② n.c. ③ n.c. ④ n.c. ⑤ GND ⑥ (-) BL ⑦ (+) BL ⑧ 24 V DC ±20 %, 50 mA

Dieses Gerät enthält eine Lithium-Batterie. Gemäß der Batterieverordnung weisen wir Sie auf Folgendes hin:

Batterien gehören nicht in den Restmüll, sondern Sie sind gesetzlich zur Rückgabe verpflichtet. Sie können die kompletten Geräte nach Gebrauch zu uns zurückschicken. Falls Sie die Batterien fachgerecht ausbauen können, dürfen Sie diese auch in einer kommunalen Sammelstelle oder im Handel vor Ort zurückgeben.

Rückgabe-Bestimmungen speziell für Lithium Batterien:

Vermeiden Sie Kurzschluss! Kleben Sie daher die Pole der Batterie mit Isolierband ab. Die Pole der Lithium-Batterie dürfen weder versehentlich noch vorsätzlich mit Metallgegenständen in Berührung kommen!

Schadstoffhaltige Batterien sind mit einem Zeichen, bestehend aus einer durchgestrichenen Mülltonne und dem chemischen Symbol des für die Einstufung als schadstoffhaltig ausschlaggebenden Schwermetalls versehen. Danke für Ihre Mithilfe!

GB

1 Senkung Af3, DIN 74/Countersinking Af3, DIN 74/Fraisure Af3, DIN 74

Fritz Kübler GmbH

Zähl- und Sensortechnik

Schubertstrasse 47

D-78054 Villingen-Schwenningen

Germany

Phone [phone]

Fax [phone]

[e-mail]

www.kuebler.com
