Codix 135 - équipements de mesure Kübler - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Compteur horaire / mesure de temps à affichage LCD (8 décades)
Marque	Kübler
Modèle	Codix 135
Catégorie	Équipements de mesure
Dimensions (boîtier)	48 x 24 mm (face avant), profondeur de montage env. 48 mm
Découpe d'encastrement	22,2 x 45 mm
Poids	Environ 50 g
Alimentation	Batterie au lithium intégrée (non remplaçable, durée de vie ~8 ans à 20°C) Option rétroéclairage : 24 V DC ±20 %, 50 mA (externe)
Fonctions principales	Comptage horaire, mesure de temps (heures/minutes/secondes), comptage d'impulsions, remise à zéro électrique, verrouillage des touches, commutation de plage de temps
Affichage	LCD 8 décades, hauteur 8 mm, suppression des zéros de tête
Précision	< 100 ppm
Plages de temps réglables	99999h 59m / 99999,99h (modèle 134) ; 9999h 59m 59s / 9999999,9s (modèle 135)
Entrées de comptage	INP A (Timer Enable), INP B (remise à zéro ou Reset Enable selon modèle) ; versions NPN (0-0,7V bas), PNP (4-30V haut), AC/DC (10-260V)
Indice de protection	IP65 face avant (monté)
Classe de protection	Classe 2 (face avant)
Sécurité	Conforme EN 61010-1, catégorie de surtension II, degré de salissure 2
Température de fonctionnement	-10 °C à +55 °C (hum. rel. < 85 % sans condensation)
Température de stockage	-20 °C à +70 °C
Raccordements	Bornes à vis (8 bornes, pas 5 mm) ; section max. 1 x 1,5 mm² ou 2 x 0,75 mm²
Entretien et nettoyage	Nettoyer la face avant avec un chiffon doux humide ; pas d'entretien interne prévu
Pièces détachées et réparabilité	Appareil non ouvrable par l'utilisateur ; retour au constructeur pour réparation. Livré avec cadre avant, étrier de montage, joint
Options	Rétroéclairage (LCD) ; versions DC ou AC ; plusieurs modèles selon plage de temps

FOIRE AUX QUESTIONS - Codix 135 Kübler

Comment installer le Codix 135 dans un tableau ?

Réalisez une découpe de 22,2 x 45 mm dans le panneau. Introduisez l'appareil par l'avant, vérifiez que le joint du cadre avant est en place, puis glissez le cadre de fixation par l'arrière jusqu'à encliquetage. Respectez un espace de 10 mm autour pour la ventilation.

Quels sont les différents modèles du Codix 135 et leurs plages de temps ?

Le modèle 6.134.012.8x0/1/3 offre les plages 99999h 59m ou 99999,99h. Le modèle 6.135.012.8x0/1/3 offre 9999h 59m 59s ou 9999999,9s. Les modèles DC (x0, x1) utilisent des entrées NPN/PNP, les modèles AC (x3) utilisent des entrées optocoupleurs 10-260V AC/DC.

Comment raccorder l'entrée de comptage sur une version DC ?

Pour la version DC, utilisez la borne 2 (INP B) pour le signal Timer Enable. Pour NPN (x0), le niveau bas (0-0,7V) active la mesure ; pour PNP (x1), c'est le niveau haut (4-30V). La borne 6 est le GND commun. Respectez les résistances d'entrée (1 MΩ pour NPN, 100 kΩ pour PNP).

Comment effectuer une remise à zéro ?

La remise à zéro s'effectue via l'entrée borne 3. En version DC, une impulsion négative (front descendant) d'au moins 50 ms est nécessaire. En version AC, un signal haut (10-260V AC/DC) d'au moins 16 ms. Vous pouvez aussi utiliser la touche frontale si elle est déverrouillée (voir borne 4).

Pourquoi le compteur n'affiche-t-il aucune valeur ou ne compte-t-il pas ?

Vérifiez le câblage des entrées, la polarité (NPN/PNP), et le niveau de tension (doit atteindre le seuil). Assurez-vous que l'entrée Timer Enable (borne 2) est active. Si le verrouillage des touches est activé (borne 4), la remise à zéro peut être bloquée. Consultez le chapitre 'Possibilités de défauts' dans la notice.

Comment modifier la plage de temps en cours de fonctionnement ?

Reliez la borne 5 (Time range) au GND (borne 6) pour basculer entre les deux plages de temps. Après le changement, remettez toujours le compteur à zéro pour garantir la reproductibilité des mesures.

Quelle est la durée de vie de la batterie et peut-on la remplacer ?

La batterie au lithium intégrée a une durée de vie d'environ 8 ans à 20°C. Elle n'est pas remplaçable par l'utilisateur. En fin de vie, l'appareil doit être retourné au constructeur.

L'appareil peut-il être utilisé en extérieur ?

Oui, à condition de respecter les caractéristiques techniques (température -10 à +55°C, humidité <85%). Il faut protéger l'appareil des rayons UV directs et éviter tout contact avec des liquides corrosifs. L'indice IP65 n'est garanti que sur la face avant une fois installé.

Quels fusibles externes sont nécessaires ?

Pour l'alimentation du rétroéclairage (bornes 7-8), utilisez un fusible lent T0,08A. Pour les entrées de signal, un fusible lent T0,01A est recommandé si la source n'a pas de limitation de courant. Respectez les calibres indiqués dans les caractéristiques techniques.

Comment nettoyer et entretenir le Codix 135 ?

Nettoyez la face avant uniquement avec un chiffon doux et humide. N'utilisez pas de produits abrasifs ou de solvants. L'arrière de l'appareil ne nécessite aucun nettoyage. En cas de dysfonctionnement, ne l'ouvrez pas ; contactez le service technique.

MODE D'EMPLOI Codix 135 Kübler

Les compteurs horaires à affichage LCD Codix 134/135 sont alimentés par batterie. Ils trouvent leur place dans les applications les plus variées, par exemple: mesure du temps de fonctionnement et de la durée de vie, mesure du temps de passage, surveillance du temps, etc. Ils sont commandés par des contacts secs ou des impulsions de tension.

1.1 Introduction

Lisez entièrement et attentivement ces instructions d'utilisation avant le montage et la mise en service. Pour votre propre sécurité, ainsi que pour la sécurité de fonctionnement, respectez tous les avertissements et indications. Une utilisation de l'appareil non conforme à ces instructions peut affecter la protection prévue.

1.2 Instructions de sécurité et avertissements

N'utilisez cet appareil que s'il est techniquement en parfait état, de manière conforme à sa destination, en tenant compte de la sécurité et des risques, et dans le respect de ces instructions d'utilisation.

Un appareil défectueux ou endommagé doit être déconnecté du réseau immédiatement et mis hors service.

Il est interdit d'ouvrir l'appareil. Faites appel au service de dépannage du constructeur. Ne raccorder l'appareil qu'aux réseaux électriques prévus à cet effet.

La sécurité du système dans lequel l'appareil est intégré est de la responsabilité de l'installateur.

Déconnecter tous les réseaux électriques avant de procéder à des travaux d'installation et de maintenance.

N'utiliser que des câbles homologués dans votre pays et conçus pour les plages de températures et de puissances prévues. Les travaux d'installation et d'entretien ne peuvent être réalisés que par des spécialistes L'appareil doit impérativement être protégé par des fusibles externes homologués. Le calibre de ces fusibles est indiqué dans les caractéristiques techniques.

Ce symbole, apposé sur l'appareil, indique l'existence de risques mentionnés dans cette notice.

1.3 Utilisation conforme

Le compteur compte des impulsions, des temps et des fréquences, et offre de nombreux modes opé-ratoires différents. Toute autre utilisation est considérée comme non conforme à sa destination. Cet appareil trouve son application dans les process et les commandes industriels dans les domaines des chaînes de fabrication des industries du métal, du bois, des matières plastiques, du papier, du verre, des textiles, etc. Les surtensions aux bornes à vis-ser de l'appareil doivent être limitées à la valeur de la catégorie de surtension II. L'appareil ne doit être utilisé que s'il a été encastré dans les règles de l'art, et conformément au chapitre « Caractéristiques techniques ».

L'appareil ne convient pas pour des zones présen-tant des risques d'explosion, ni pour les domaines d'utilisation exclus par la norme EN 61010 Partie 1. Si l'appareil est mis en œuvre pour la surveillance de machines ou de process où, en cas de panne ou d'une erreur de manipulation de l'appareil, peu-vent apparaître des risques de dommages à la machine ou d'accidents pour les opérateurs, il vous appartient de prendre les mesures de sécurité appropriées.

L'appareil a été conçu pour une utilisation à l'intérieur. Il peut cependant être utilisé à l'extérieur, à la condition de respecter les caractéristiques techniques. Il faut alors veiller à lui assurer une protection appropriée contre le rayonnement UV.

1.4 Montage encastré

PRUDENCE

Montez l'appareil loin de toute source de chaleur et évitez tout contact direct avec des liquides corrosifs, de la vapeur chaude ou des substances similaires.

Veiller à laisser un espace de 10 mm tout autour de l'appareil pour permet-tre sa ventilation.

L'appareil doit être monté de sorte à rendre impossible tout accès aux bornes de raccordement pour l'opérateur. Lors du montage, tenir compte du fait que seule la face avant est classée comme accessible à l'opérateur.

1.5 Instructions de montage

1. Retirer le cadre de fixation de l'appareil.
2. Introduire l'appareil par l'avant dans la découpe d'encastrement du panneau et veiller à ce que le joint du cadre avant soit correctement en place.
3. Glisser par l'arrière le cadre de fixation sur le boîtier de l'appareil jusqu'à ce que les étriers élastiques soient comprimés et que les ergots haut et bas soient encliquetés.

Nota : en cas de montage correct, il est possible d'atteindre IP65 en face avant.

1.6 Installation électrique

DANGER

Avant tout travail d'installation ou de maintenance, déconnecter l'appareil de toutes les sources d'alimentation et s'assurer de l'absence de toute TENSION POUVANT OCCASIONNER UNE ELECTROCUTION.

Les lignes de signal transportant des tensions supérieures à 30V AC ou 70V DC doivent être utilisées avec un dispositif permettant de les isoler de la source de tension. Ce dispositif doit être disposé à proximité de l'appareil et être marqué en tant que son dispositif de sectionnement – sauf s'il peut être exclu qu'un défaut puisse représenter un danger.

Les travaux d'installation ou de maintenance doivent être réalisés par du personnel qualifié et conformément aux normes nationales et internationales applicables.

Il faut veiller à séparer l'ensemble des basses tensions qui pénètrent dans l'appareil ou qui sortent de celuici des lignes électriques dangereuses au moyen d'une isolation double ou renforcée (circuits SELV).

DANGER

Pour son bon fonctionnement, l'appareil doit être protégé par des fusibles externes. Les fusibles préconisés sont indiqués dans les caractéristiques techniques.

• Il faut veiller, lors de l'installation, à ce que les entrées tension alimentés par la même phase du réseau, afin de ne pas dépasser la tension maximale de 250V.
• Les câbles doivent correspondre aux plages de température et de tension prévues. Pour la nature des câbles, se conformer aux normes applicables pour le pays et pour l'installation. Les sections admissibles pour les bornes à vis sont indiquées dans les caractéristiques techniques.

• Avant la mise en service de l'appareil, vérifier le bon raccordement et la bonne fixation des câbles. Les vis des bornes inutilisées doivent être vissées à fond et serrées afin qu'elles ne puissent pas se desserrer et se perdre.

• L'appareil a été conçu pour la catégorie de sur-tension II. Si l'apparition de surtensions transitoi-res plus élevées ne peut pas être exclue, il convient de mettre en lace des mesures de pro-tection complémentaires qui limiteront les surten-sions aux valeurs de la CAT II.

1.7 Indications quant à la résistance aux perturbations

Tous les raccordements sont protégés contre les perturbations extérieures. Choisir le lieu d'utilisation de sorte que des perturbations inductives ou capacitives ne puissent pas affecter l'appareil ou les câbles raccordés à celuici ! Un tracé de câblage approprié permet de réduire les perturbations (dues p. ex. à des alimentations à commutation, des mo-teurs, des variateurs ou des contacteurs cyclés).

1.8 Mesures à prendre :

• N'utiliser que du câble blindé pour les lignes de signal et de commande. Raccorder le blindage des deux côtés. Section de la tresse des conducteurs min. 0,14 mm ^2 .
• La liaison du blindage à la compensation de poten-tiel doit être aussi courte que possible et s'effectuer sur une grande surface (basse impédance).
• Ne relier les blindages au panneau que si celui-ci est aussi mis à la terre.
• L'appareil doit être encastré aussi loin que possible de lignes soumises à des perturbations.
• Eviter de poser les conducteurs en parallèle avec des conducteurs d'énergie

Exécutions DC

Utiliser des fils blindés pour les entrées de comptage et de commande afin d'obtenir la résistance CEM maximale ou connecter au GND (0 V) les entrées de comptage non utilisées.

Exécutions AC

Utiliser des fils blindés pour les entrées de comptage et de commande afin d'obtenir la résistance CEM maxi-male.

1.9 Nettoyage et entretien

Ne nettoyer la face avant qu'avec un chiffon doux humide. Aucun nettoyage de la face arrière encas-trée n'est prévu ; ce nettoyage est de la responsa-bilité du personnel d'entretien ou de l'installateur.

En fonctionnement normal, cet appareil ne néces-site aucun entretien. Si toutefois il devait ne pas fonctionner correctement, il devrait être retourné au constructeur ou au fournisseur. L'ouverture de cet appareil et sa réparation par l'utilisateur ne sont pas prévues et peuvent affecter le niveau de protection initial.

1.10 Mise en route

L'appareil est-il bien réglé et programmé (fonction ; fréquence de comptage max. pour les compteurs) ?

1.11 Possibilités de défauts et leurs causes

Impossible d'utiliser les touches :

• Entrée de verrouillage des touches activée
  Le compteur ne compte pas :
• Entrée de comptage mal raccordée ou raccordée à l'envers
• Réglage d'un signal d'entrée erroné pour le générateur d'impulsions
  • Polarité (NPN/PNP) inversée
• Pas de raccordement à la masse entre le générateur d'impulsions et le compteur

- Les niveaux des signaux n'atteignent pas le seuil de commutation du compteur

Si votre appareil ne fonctionne toujours pas, adressez-vous à votre agent local compétent, ou appelez-nous directement pour un conseil technique.

En cas de retour, joignez une brève description du défaut, de la programmation et du schéma de branchement, afin de nous permettre de reproduire un éventuel défaut et d'assurer une réparation de votre appareil aussi rapide que possible.

Modèles

Modèle	Mode opératoire	Plage de temps	Entrées de comptage
			INP A		INP B
6.134.012.8x0 C	compteur horaire	99999h 59 m / 99999.99 h	-		0...0,7 V DC	NPN
6.134.012.8x1					4...30 V DC	PNP
6.134.012.8x3			10...260 V AC/DC	AC/DC	10...260 V AC/DC	AC/DC
6.135.012.8x0 C	compteur horaire	9999 h 59 m 59 s / 9999999.9 s	-		0...0,7 V DC	NPN
6.135.012.8x1					4...30 V DC	PNP
6.135.012.8x3			10...260 V AC/DC	AC/DC	10...260 V AC/DC	AC/DC

Tableau 1

Options :	x = 5: non rétroéclairé
	x = 6: rétroéclairé

Modes opératoires DC :

Compteur: INP A: sans fonction

INP B: entrée Timer Enable

Modes opératoires AC :

Compteur: INP A: entrée Timer Enable AC/DC

INP B: entrée de remise à zéro AC/DC

Caractéristiques techniques générales :

Affichage : LCD, 8 décades, hauteur des chiffres 8 mm.

Plage d'affichage :

0...99999999 avec

suppression des zéros de tête.

Précision: < 100 ppm

Remarque: pour un cycle marche-arrêt, le compteur peut perdre au maximum une impulsion de la plage de temps sélectionnée

Dépassement :

En cas de dépassement de la plage d'affichage, le compteur repart de 0, mais sans suppression des zéros de tête et en activant tous les points décimaux.

Touches: Verrouillage électrique de la touche de RAZ

Boîtier : Montage dans tableau, 48 x 24 mm suivant DIN 43 700, RAL 7021

Découpe d'encastrement :

22,2 +0,3 x 45+0,6 mm

Profondeur de montage : env. 48 mm

Poids : env. 50 g

Indice de protection : IP65 sur la face avant, seulement l'appareil

Raccordements :

Bornes à vis, RM 5.00, 8 bornes

Section nominale : max.: 1 x 1,5 mm²

2 × 0.75 ~mm 2

AWG 26-14

CEM : Emissions parasites EN 55011 Classe B

Résistance aux parasites EN 61000-6-2

Sécurité de l'appareil (pour les modèles AC):

Conception selon : EN 61010 Partie 1

Classe de protection : Classe de protection 2 (face avant)

Seule la face avant est classée comme pouvant être touchée par l'opérateur.

Domaine d'utilisation : Degré de salissure 2 catégorie de surtension II Isolation : Face avant : isolation double, Face arrière : isolation de base, Entrées de signal : SELV

Alimentation : Batterie au lithium non remplaçable (durée de vie env. 8 ans à 20°C)

Température de travail : -10...+55 °C, humidité relative < 85%, sans condensation

Température de fonctionnement : -10...+60 °C

Température de stockage : -20 .. +70°C

Altitude : jusqu'à 2000 m

Rétroéclairage: doit être alimenté par une source électrique extérieure (24 V ±20%, 50 mA)

SELV, CLASS II (Limited Power Source) Fusible externe: T0,08 A

Caractéristiques des entrées, affectation des bornes et plages de temps réglables (exécution DC). La plage de temps se règle par l'intermédiaire d'une entrée de commande (borne à vis 5).

Borne à vis	N° 1	N° 2		N° 3	N° 4	N° 5		N° 6	N° 7	N° 8
Désignation Modèle	INP A	INP B		Reset	Reset Enable	Time range (Mode) GND		BL	-	BL +
6.134.012.8x0	sans fonction	Entrée Timer Enable	NPN	Entrée de remise à zéro NPN	Entrée de verrouillage de la touche de remise à zéro NPN. Contact avec GND, touche libérée	not activée = 99999 h 59 m	contact avec GND = 99999,99 h	GND = 0 V DC	Rétroêclairage (-)	Rétroêclairage (+)
6.134.012.8x1			PNP
6.135.012.8x0			NPN			not activée = 9999 h 59 m 59 s	contact avec GND = 9999999,9 s
6.135.012.8x1			PNP

Tableau 2

Borne à vis 1: sans fonction

Borne à vis 2:

Entrée Timer Enable:

Mesure du temps tant que

l'entrée est active

NPN: active pour niveau bas

Résistance d'entrée : env. 1 MOhm

Niveau Bas: 0...0,7 V AC

Niveau Haut: 3...30 V AC

PNP: active pour niveau haut

Résistance d'entrée : env. 100 kOhm

Niveau Bas: 0...0,7 V AC

Niveau Haut: 4...30 V AC

Borne à vis 3:

Entrée de remise à zéro

active pour front négatif

Entrée de contact / Open

Durée d'impulsion min.: 50 ms

Résistance d'entrée : env. 2,2 MOhm

Borne à vis 4:

Verrouillage électrique de la touche de remise à zéro

Entrée de contact / Open Collector NPN

(commutation à 0V)

Niveau Bas: 0...0,7 V DC

Niveau Haut: 3...5 V DC

Résistance d'entrée: env. 2,2 MOhm

Entrée non activée: Touche de remise à zéro verrouillée

Entrée en contact

avec GND: Touche de remise à zéro déverrouillée

Borne à vis 5:

Commutation des plages de temps (Mode)

Entrée de contact / Open Collector NPN (commutation à 0 V DC)

Niveau Bas: 0...0,7 V DC

Niveau Haut: 3...5 V DC

Résistance d'entrée: env. 2,2 MOhm

Fonction: voir le Tableau 2

Nota:

Si la plage de temps est modifiée en cours de fonctionnement, il faut remettre l'appareil à zéro. Dans le cas contraire, la valeur du comptage ne sera pas reproductible.

Borne à vis 6 :

Raccordement GND commun à toutes les entrées

Borne à vis 7 :

(−) alimentation extérieure pour l'option LCD rétroéclairé

Borne à vis 8 :

(+) alimentation extérieure pour l'option LCD rétroéclairé (24 V DC ±20 %, 50 mA), Fusible T0,08 A, retardé

Circuits SELV, isolation renforcée/double. Les entrée de signal doivent être protégées par un fusible externe lent de T0,01 A dans le cas où la source n'offre pas d'impédance de protection (fusible/limitation de courant).

Caractéristiques des entrées, affectation des bornes et plages de temps réglables (exécution AC). La plage de temps se règle par l'intermédiaire d'une entrée de commande (borne à vis 5).

Borne à vis N	° 1	N° 2	N° 3	N° 4	N° 5		N° 6	N° 7	N° 8
DesignationModel	INP A AC/DC	Common AD/DC	INP B AC/DC	Reset Enable	Time range (Mode) GND		BL	-	BL+
6.134.012.8x3	Entrée Timer Enable AC/DC	Raccordement commun pour INP A et INP B	Entrée de remise à zéro AC/DC	Entrée de verrouillage de la touche de remise à zéro NPN. Contact avec GND, touche libérée.	non activée = 99999 h 59 m	contact avec GND = 99999,99 h	GND = 0 V DC	Rétroéclairage (-)	Rétroéclairage (+)
6.135.012.8x3					non activée = 9999 h 59 m 59 s	contact avec GND = 9999999,9 s

Tableau 3

Borne à vis 1:

Entrée Timer Enable:

Mesure du temps tant que le

niveau de cette entrée est Haut.

Entrée optocoupleur : 10...260 V AC/DC

découplage galvanique, active

pour signal Haut

Niveau Bas : 0...2 V AC/DC

Niveau Haut : 10...260 V AC/DC

Résistance d'entrée : env. 160 kOhm

Fréquence secteur AC : 50/60Hz

Borne à vis 2:

Commun AC/DC, raccordement commun pour les entrées optocoupleur (borne à vis 1 et borne à vis 3).

Borne à vis 3:

Entrée de remise à zéro:

active pour signal Haut

Entrée optocoupleur : 10...260 V AC/DC

découplage galvanique, active

pour signal Haut

Durée d'impulsion min: 16 ms

Fréquence max. env. 30 Hz

Niveau Bas: 0...2 V AC/DC

Niveau Haut : 10...260 V AC/DC

Résistance d'entrée : env. 160 kOhm

Fréquence secteur AC : 50/60Hz

Borne à vis 4:

Verrouillage électrique de la touche de remise à zéro Entrée de contact / Open Collector NPN

(commutation à 0 V DC)

Niveau Bas: 0...0,7 V DC

Niveau Haut : 3...5 V DC

Résistance d'entrée : env. 2,2 MOhm

Entrée non activée :

Touche de remise à zéro verrouillée

Entrée en contact avec GND :

Touche de remise à zéro déverrouillée

Borne à vis 5:

Commutation des plages de temps (Mode) Entrée de contact / Open Collector NPN (commutation à 0 V DC)

Niveau Bas : 0...0,7 V DC

Niveau Haut : 3...5 V DC

Résistance d'entrée: env. 2,2 MOhm

Fonction: voir Tableau 3

Nota:

Si la plage de temps est modifiée en cours de fonctionnement, il faut remettre l'appareil à zéro. Dans le cas contraire, la valeur du comptage ne sera pas reproducible

Borne à vis 6 :

Raccordement GND commun pour la borne 4 (entrée de verrouillage de la touche de remise à zéro) et la borne 5 (commutation des plages de temps).

Borne à vis 7 :

(−) alimentation extérieure pour l'option LCD rétroéclairé

Borne à vis 8 :

(+) alimentation extérieure pour l'option LCD rétroéclairé (24 V DC ±20 %, 50 mA), Fusible T0,08 A, retardé

Circuits SELV, isolation renforcée/double. Les entrée de signal doivent être protégées par un fusible externe lent de T0,01 A dans le cas où la source n'offre pas d'impédance de protection (fusible/limitation de courant).

Etendue de la livraison :

Compteur

Etrier de montage

Cadre avant pour fixation par vis

Découpe d'encastrement 50 x 25 mm

Cadre avant pour fixation par étrier

Découpe d'encastrement 50 x 25 mm Joint

Instructions d'utilisation

Nota :

Cet appareil contient une pile au lithium. Conformément aux dispositions sur la récupération et le recyclage des piles, nous vous informons que :

Les piles ne doivent en aucun cas être jetées avec les ordures ménagères. La loi vous impose de les rapporter aux points de collecte spécifiquement prévus à cet effet. Vous pouvez nous retourner les appareils complets usagés. Si vous êtes en mesure de retirer les piles dans les règles de l'art, vous pouvez aussi porter celles-ci dans une déchetterie communale ou les déposer dans un commerce qui récupère les piles.

Dispositions spécifiques pour le retour de piles au lithium :

Evitez les courts-circuits ! Pour cela, protégez les bornes de la pile à l'aide de ruban adhésif isolant. Ne mettez pas les bornes de la pile au lithium en contact avec des objets métalliques, ni involontairement ni volontairement !

Les piles contenant des substances polluantes sont indiquées par un symbole représentant une poubelle barrée et le symbole chimique du métal lourd qui détermine leur classification en tant que polluants. Merci de votre contribution !

1. Descrizione

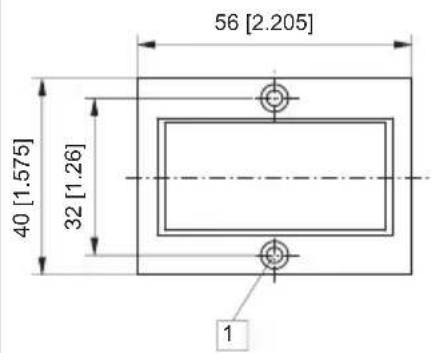

Schalttafelausschnitt/Panel cut-out/Découpe d'encastrement/Recorte del cuadro de mando/Apertura d'incastro:

Schalttafelausschnitt/Panel cut-out/Découpe d'encastrement/ Recorte del cuadro de mando/Apertura d'incastro:
