BEDIENUNGSANLEITUNG CODIX 520 Kübler

Digitalanzeige müssen auf den Wert der Über- spannungskategorie II begrenzt sein. Wird die Digitalanzeige zur Überwachung von Maschinen oder Ablaufprozessen eingesetzt, bei denen infolge eines Ausfalls oder einer Fehl- bedienung der Digitalanzeige eine Beschädi- gung der Maschine oder ein Unfall des Bedie- nungspersonals möglich ist, dann müssen Sie entsprechende Sicherheitsvorkehrungen treffen.

INP Dynamischer Zähleingang. RESET Dynamischer RESET-Eingang. Dieser ist mit der roten RESET-Ta ste parallel geschaltet und setzt den Zähler auf Null.

3. Einstellung der Be triebs pa ra me ter

a. Beide Tasten auf der Vorderseite gedrückt hal ten und Spannungsversorgung einschalten oder bei eingeschalteter Spannungsversor- gung beide Tasten gleichzeitig 5 s drücken. b. Auf dem Display erscheint c. Sobald die Tasten losgelassen werden erscheint auf dem Display c1. durch gedrückt halten der linken Taste und betätigen der rechten Taste wird der Pro- grammiervorgang abgebrochen c2. durch Drücken der rechten Taste wird auf umgeschaltet. d. Durch gedrückt halten der linken Taste und betätigen der rechten Taste wird in den ersten Parameter umgeschaltet. e. Sobald die rechte Taste losgelassen wird, erscheint im sekündlichen Wechsel der Menü- titel und die aktuelle Menüpunkteinstellung. Nach Betätigen der linken Taste wird nur noch die Menüpunkteinstellung angezeigt.

Bedienungsanleitung Elektronischer Summierzähler CODIX 520

• 6-stelliger Summierzähler mit RESET-Funktion

• LED-Anzeige 8 mm, rot

• Anzeigebereich von 0 ... 999 999

• Vor nul len un ter drüc kung

• Programmierung über zwei frontseitige Tasten

• Bedienerführung auf dem Dis play während der Programmierung

1.1 Sicherheits- und Warnhinweise

Benutzen Sie diese Anzeige nur – bestimmungsgemäß – in technisch einwandfreiem Zustand – unter Beachtung der Bedienungs- anleitung und den allgemeinen Sicherheitsbestimmungen.

1.2 Allgemeine Sicherheits- und Warnhinweise

1. Vor Durchführung von Installations- oder War-

tungsarbeiten stellen Sie bitte sicher, dass die Digitalanzeige von der Versorgungsspannung getrennt ist.

2. Setzen Sie die Digitalanzeige nur bestim-

mungsgemäß ein: In technisch einwandfreiem Zustand. Unter Beachtung der Bedienungsanleitung und den allgemeinen Sicherheitsbestimmungen.

3. Beachten Sie länder- und anwendungsspezifi-

4. Die Digitalanzeige ist nicht geeingnet für den

explosionsgeschützten Bereich und den Ein- satzbereichen, die in EN 61010 Teil 1 ausge- schlossen sind.

5. Die Digitalanzeige darf nur im ordnungsge-

mäß eingebautem Zustand entsprechend dem Kapitel “Technische Daten” betrieben werden.

1.3 Bestimmungsgemäßer Gebrauch

Die Digitalanzeige darf nur als Einbaugerät ein- gesetzt werden. Der Einsatzbereich dieser Anzeige liegt in industriellen Prozessen und Steuerungen. In den Bereichen von Fertigungs- straßen der Metall-, Holz-, Kunststoff-, Papier-, Glas- und Textilindustrie u.ä. Überspannungen an den Schraubklemmen der

Der Filter bedämpft den Ein- gang* 30 Hz-Filter aus (f max

4.2 Zuschaltung des 30 Hz-Filters (INP)

4.3 Dezimalpunkteinstellung

Der Dezimalpunkt legt die Dar- stellung des Zählerstandes fest. Er hat keinen Einfluß auf die Zählung. 0 keine Dezimalstelle

0.0 eine Dezimalstelle

0.00 zwei Dezimalstellen

0.000 drei Dezimalstellen

anuelle Rückstellung über die

ote RESET-Taste und elektri- sche Rückstellung über RESET-Eingang keine Rückstellung möglich (rote RESET-Taste und RESET- Eingang gesperrt) nur elektrische Rücksetzung über RESET-Eingang nur manuelle Rücksetzung über rote RESET-Taste

4.5 Ende der Programmierung

Programmierroutine wird noch einmal durchlaufen. Bisher ein- gestellte Werte können über- prüft und geändert werden. Programmierroutine wird been- det und alle eingestellten Werte werden als neue Parameter übernommen. Das Gerät ist anschließend betriebsbereit. npn: nach 0 V schal tend pnp: nach +U

• bei Prellimpulsen, z.B. bei Kontakten f. durch Drücken der rechten Taste wird die Menüpunkteinstellung jeweils um einen Wert

eitergeschaltet.(Wenn Zahlenwerte eingege-

en werden sollen (z.B. bei der Faktoreinstel- lung), wird mit der linken Taste zunächst die Dekade angewählt und dann mit der rechten der Wert eingestellt. g. Umschalten auf den nächsten Menüpunkt durch gedrückt halten der linken Taste und betätigen der rechten Taste. h. der jeweils letzte Menütitel ”EndPro” ermöglicht durch Anwahl von “Yes” das Verlassen des Programmmenüs und die Übernahme (Spei- cherung der neuen Werte). Wird “no” ange- wählt, beginnt die Programmierroutine von vorne, wobei die zuletzt eingestellten Werte zunächst erhalten bleiben. Diese können nun nochmals verändert oder kontroliert werden.

4. Programmierroutine

Nachfolgend sind die einstellbaren Parameter des Gerätes aufgeführt, die in der unten angege- benen Reihenfolge eingestellt werden können. Nach einem Durchlauf der Routine ist das Gerät vollständig programmiert. Die zuerst angegebenen Werte entsprechen der Werkseinstellung

4.1 Polarität der Eingänge

Spannungsversorgung: DC-Versorgung: 10 ... 30 V DC/max. 55 mA mit Verpolschutz Anzeige: 6-stellige, rote 7-Segment LED-Anzeige 8 mm hoch Datensicherung: EEPROM Polarität der Eingänge: Programmierbar, npn oder pnp für alle Eingänge Eingangswiderstand: ca. 5 kOhm6. Anschlussbelegung 1 10 ... 30 V DC 2 0 V GND 3 INP 4 – 5 Reset

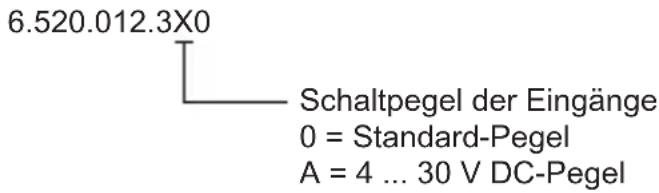

Schaltpegel der Eingänge 0 = Standard-Pegel A = 4 ... 30 V DC-Pegel

1 Digitalanzeige 1 Spannbügel 1 Frontrahmen für Spannbügelbefestigung, für Einbauquerschnitt 50 x 25 mm 1 Frontrahmen für Schraubbefestigung, für Einbauquerschnitt 50 x 25 mm 1 Dichtung 1 Bedienungsanleitung multilingual

ax. Eingangsfrequenzen: DC-Versorgung: 24 V 12 V 10 ... 30 V

• yp. Low Pegel: 2,5 V 2,0 V 1,0 V typ. High Pegel: 22,0 V 10 V 4,0 V Fmax:* 60 kHz 20 kHz 8 kHz Mindestimpulsdauer des Rücksetzeingangs: 5 ms Schaltpegel der Eingänge: Standard-Pegel: Low: 0 p. 0
• ,2 x UB [V DC] High: 0,6 x UB p. 30
• V DC 4 p. 30
• V DC-Pegel Low: 0 p. 2
• V DC High: 4 V DC Impulsform: beliebig*, Schmitt-Trigger Eingänge Betriebstemperatur: -20 p. 30
• +65 °C bei 10 V DC -20 p. 26
• +55 °C bei >26 V DC Lagertemperatur: –25 °C +70 °C Höhe bis 2000 m EMV: Störaussendung EN 55 011 Klasse B Störfestigkeit EN 61 000-6-2 Gehäuse: Schalttafelgehäuse 48 x 24 mm nach DIN 43700, RAL 7021, dunkelgrau Gewicht: ca. 50 g Schutzart: IP 65 (frontseitig) Reinigung: Die Frontseiten der Geräte dürfen nur mit einem wei- chen, mit Wasser ange- feuchteten Tuch gereinigt werden. *bei maximaler Frequenz Rechteckimpulse 1:14 p. 30

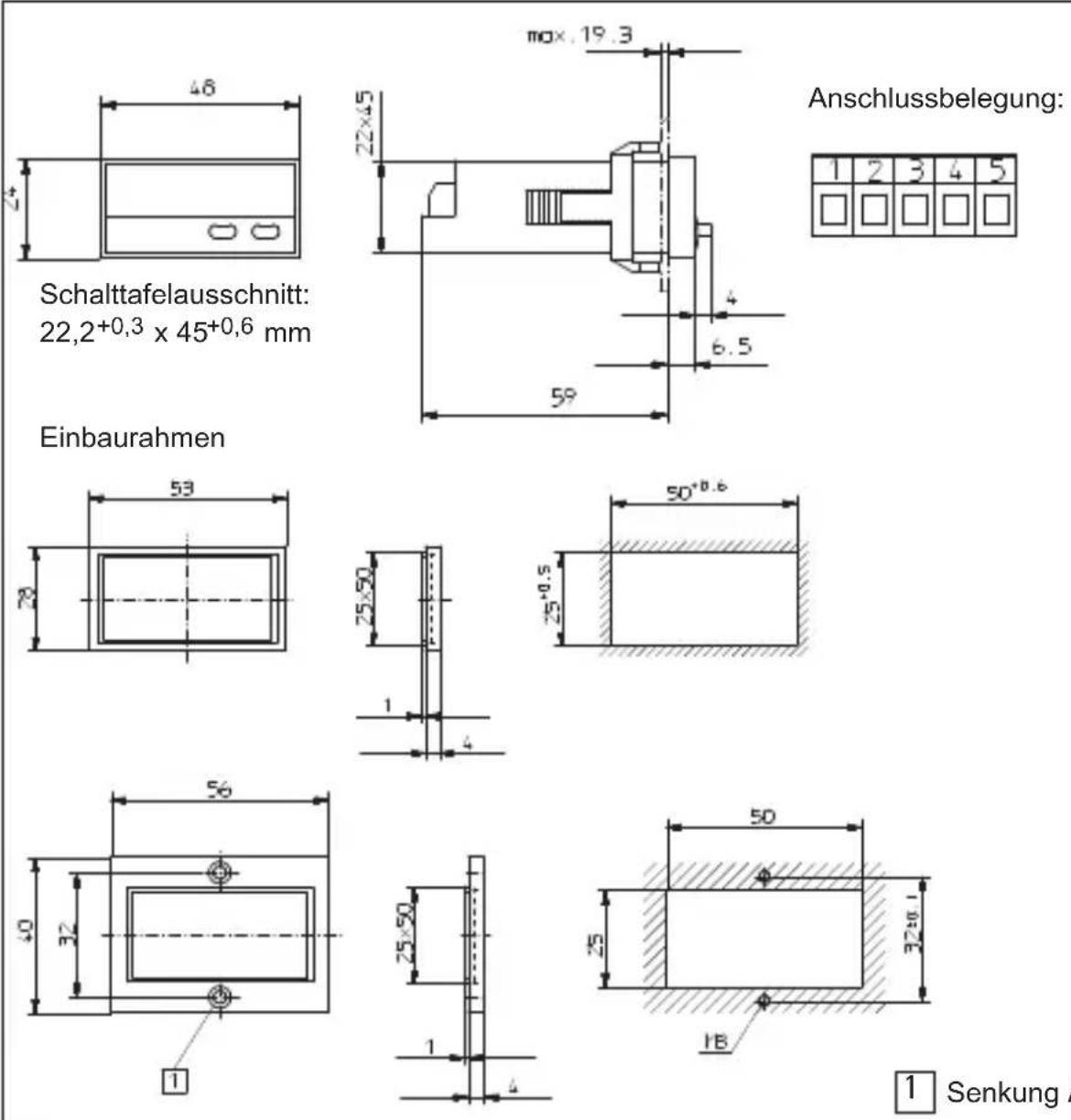

Schalttafelausschnitt: 22,2 +0,3 x 45 +0,6
