Essential Limited Edition - Moniteurs pour bébé Luvion - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Moniteur pour bébé (caméra + moniteur)
Marque	Luvion
Modèle	Essential Limited Edition
Alimentation caméra	Adaptateur secteur 6V DC (inclus)
Alimentation moniteur	Adaptateur secteur 6V DC (inclus) ou batterie rechargeable
Batterie moniteur	Li-ion 3,7 V / 1100 mAh
Portée	Jusqu'à 250 mètres en vue directe
Vision nocturne	8 DEL infrarouges à haute intensité, activation automatique
Capteur de température	Oui, affichage sur l'écran du moniteur, alerte configurable
Fonction VOX (activation vocale)	Oui, permet d'allumer l'écran à la détection de son
Musique	3 mélodies intégrées, diffusion depuis la caméra
Communication bidirectionnelle	Oui, bouton de réponse pour parler via la caméra
Zoom numérique	2x
Écran	LCD avec réglages de luminosité et volume
Réglages	Luminosité, volume, zoom, sélection de caméra, minuteur, température, sensibilité VOX
Sécurité	Ne pas utiliser de rallonge, maintenir le cordon à plus de 1 mètre du bébé, ne pas ouvrir le boîtier
Entretien et nettoyage	Nettoyer l'objectif avec un chiffon doux et sec, éviter l'humidité et les chocs
Conformité	Directive européenne, déclaration sur www.luvion.nl/doc/Essential-Limited
Contenu de la boîte	Caméra, moniteur, 2 adaptateurs, batterie, clips câble, vis et ancrage mural, manuel

FOIRE AUX QUESTIONS - Essential Limited Edition Luvion

Comment appairer la caméra avec le moniteur ?

Les deux appareils sont pré-appairés. Pour ajouter une caméra supplémentaire, allez dans le menu Paramètre caméra sur le moniteur, sélectionnez le nombre de caméras, puis appuyez et maintenez le bouton Alimentation sur la caméra pendant au moins 3 secondes.

Comment régler l'alerte de température ?

Dans le menu Param. température, vous pouvez choisir l'unité (°C ou °F) et activer l'alerte en sélectionnant Alerte activée. Définissez ensuite la plage de température ; si la température est hors plage, une alarme sonore retentit sur le moniteur.

Comment utiliser la fonction VOX ?

Appuyez sur le bouton VOX du moniteur. L'écran s'éteint, mais la DEL VOX reste allumée. Lorsque la caméra détecte un son au niveau défini (réglable dans le menu Sensibilité TCV), l'écran s'allume automatiquement pendant 30 secondes après le dernier événement.

Comment ajuster le volume du moniteur ?

Utilisez les boutons + et - de volume situés sur le moniteur, puis appuyez sur Zoom/OK pour confirmer. Le volume se règle par incréments.

Comment nettoyer l'objectif de la caméra ?

Évitez de toucher la surface de l'objectif avec les doigts. Si l'objectif est sale, utilisez un souffleur pour enlever la poussière ou un chiffon doux et sec pour essuyer délicatement. Ne pas utiliser de produits liquides.

Quelle est la portée maximale du moniteur ?

La portée est d'environ 250 mètres en vue directe. Les obstacles (murs, appareils électriques) peuvent réduire la portée. Éloignez les appareils comme les fours à micro-ondes pour éviter les interférences.

Comment changer la musique diffusée depuis la caméra ?

Appuyez sur le bouton Musique du moniteur pour lancer la première mélodie. Appuyez à nouveau pour passer à la mélodie suivante. Trois mélodies sont disponibles.

Comment recharger la batterie du moniteur ?

Branchez l'adaptateur secteur fourni (6V DC) sur le moniteur. Le voyant Alimentation/Recharge s'allume en vert. La batterie est une Li-ion 3,7V 1100mAh. Ne pas utiliser d'autre adaptateur.

Comment activer le zoom numérique ?

Appuyez une fois sur le bouton Zoom/OK pour un zoom 2x. Appuyez à nouveau pour revenir à la vue normale. Le zoom s'applique sur l'image affichée.

Que faire si je ne reçois aucun signal ?

Vérifiez que la caméra et le moniteur sont allumés et que les adaptateurs sont bien branchés. Assurez-vous que la portée n'est pas dépassée (max 250 m). Si le moniteur est en mode VOX, appuyez sur le bouton VOX pour allumer l'écran. Réduisez les interférences en éloignant les appareils comme les micro-ondes.

MODE D'EMPLOI Essential Limited Edition Luvion

Contenus de la boîte

• Une caméra
• Un moniteur • Deux adaptateurs de courant • Batterie pour le moniteur (3,7V 1100mAh Li-ion) • Deux clips de câble • Une vis et un ancrage de mur • Ce Manuel de l'utilisateur

Description du produit

Caméra (Fig. 1)

1. Capteur de lumière
2. Microphone
3. Objectif
4. DEL infrarouges
5. Haut-parleur
6. Prise de l'adaptateur de courant
7. Bouton d'alimentation/appariement
8. Antenne
9. Capteur de température
10. Voyant d'alimentation DEL

Moniteur (Fig. 2)

1. Écran LCD
2. Bouton pour baisser la luminosité
3. Bouton pour augmenter le volume
4. Bouton Zoom/OK
5. Bouton pour augmenter la luminosité
6. Bouton pour baisser le volume
7. Haut-parleur
8. Microphone
9. Voyant d'alimentation
10. Voyant de TCV DEL
11. Voyant de volume DEL
12. Bouton d'alimentation/VOX
13. Bouton de sélection de musique
14. Bouton VOX
15. Bouton de réponse
16. Bouton menu
17. Compartiment des piles
18. Support
19. Prise de l'adaptateur de courant

Installation

1 Installation de la caméra

1.1 Alimentation - Avec alimentation secteur

1. Branchez un côté de l'adaptateur d'alimentation fourni sur une prise de courant et l'autre côté sur la prise à l'arrière de la caméra. Voir Fig. 3.

Remarque : Utilisez l'adaptateur indiqué SORTIE : 6V DC avec la caméra.

1. Appuyez sur le bouton ALIMENTATION sans arrêter pendant environ 3 secondes pour allumer la caméra. Le DEL de la caméra s'allumera (couleur verte). Voir Fig. 3.

Remarque : Appuyez sur le bouton ALIMENTATION sans arrêter pendant environ 3 secondes pour éteindre la caméra.

1.2 Réglages précis

Posez la caméra dans un endroit approprié, dirigez l'objectif vers la zone à observer et ajustez l'angle en tournant la tête de l'objectif. Voir Fig. 4.

1.3 Vision nocturne

La caméra possède huit DEL haute intensité pour prendre des images claires dans l'obscurité. Quand le détecteur de lumière détecte des niveaux de lumière ambiante faibles, les DEL seront activées automatiquement.

1.4 Mesure de la température de la pièce

Le capteur de température peut mesurer la température de la pièce où la caméra a été installée et l'indicateur de température de pièce sera affiché sur l'écran de l'unité du moniteur.

2 Installation du moniteur

2.1 Alimentation

Le moniteur utilise une batterie 3,7V 1100mAh (Li-ion) ou une prise de courant secteur de la maison.

Installation de la batterie

1. Ouvrez le couvercle du compartiment de la batterie à l'arrière du moniteur. Voir Fig. 5.
2. Insérez la batterie avec la partie métallique faisant au compartiment de la batterie. Voir Fig
3. Fermez le couvercle du compartiment de la batterie et vérifiez qu'il est bien fermé.
4. Appuyez sur le bouton ALIMENTATION sans arrêter pendant environ 3 secondes pour allumer le moniteur. Voir Fig. 5.

Remarque 1: Lorsque l'alimentation est suffisante, le voyant "Alimentation/Recharge" est allumé (en vert) ; lorsque la batterie est faible, le voyant DEL rouge commence à clignoter.

Remarque 2: Appuyez sur le bouton ALIMENTATION sans arrêter pendant environ 3 secondes pour éteindre le moniteur.

Utilisation du courant secteur

1. Branchez un côté de l'adaptateur d'alimentation fourni sur une prise de courant et l'autre côté sur la prise de la caméra. Voir Fig. 6. Remarque : Utilisez l'adaptateur indiqué SORTIE : 6V DC avec le moniteur.
2. Appuyez sur le bouton ALIMENTATION sans arrêter pendant environ 3 secondes pour allumer le moniteur. Voir Fig. 6.

Remarque 1 : Quand la recharge démarre ou à l'allumage du moniteur, la D1 "Alimentation/Recharge" s'allumera (en vert).

Remarque 2 : "Hors de portée" s'affichera sur l'écran LCD si le moniteur dépasse la portée (supprimer liaison).

Remarque 3 : Appuyez sur le bouton ALIMENTATION sans arrêter pendant environ 3 secondes pour éteindre le moniteur.

2.2 Réglage du volume

Appuyez sur les boutons de sélection de volume pour ajuster le volume, puis appuyez sur le bouton Zoom/OK pour confirmer le réglage. Voir Fig. 7.

2.3 Réglage de la luminosité

Appuyez sur les boutons de sélection de luminosité pour ajuster la luminosité, puis appuyez sur le bouton Zoom/OK pour confirmer le réglage. Voir Fig. 8.

2.4 Fonction de zoom avant

Appuyez sur le bouton Zoom/OK une fois pour un zoom 2X de l'image, puis appuyez à nouveau pour revenir à une vue normale. Voir Fig. 9.

2.5 Fonction TCV (Transmission de Commande Vocale)

1. Appuyez sur le bouton TCV de l'unité du moniteur. Cela éteindra l'écran, mais la DEL TCV restera allumée (vert). Voir Fig. 10.
2. Lorsque le son de la caméra atteint le niveau défini (voir Fig. 18), l'écran s'allumera automatiquement. Il s'éteindra à nouveau après 30 secondes. Si le son de la caméra continue à atteindre le niveau défini, la durée de 30 secondes se prolongera de 30 secondes avant d'éteindre l'écran après le dernier événement vocal.

2.6 Fonction de musique

Vous pouvez jouer de la musique avec la caméra (trois mélodies musicales).

1. Appuyez sur le bouton de musique 🎥, la caméra commencera à jouer la musique. Voir Fig. 11.
2. Appuyez sur le bouton de musique 📌 à nouveau, la caméra jouera la musique suivante.

2.7 Fonction de réponse

Appuyez sur le bouton de réponse ω pour parler via l'unité de caméra, l'icône ω s'affichera alors sur l'écran. Voir Fig. 12.

3 Options du menu

1. Appuyez sur le bouton menu de l'unité du moniteur pour afficher le menu sur l'écran. Voir Fig. 13.
2. Utilisez les boutons bas et haut de luminosité pour naviguer dans le menu.
3. Appuyez sur le bouton Zoom/OK pour confirmer un paramètre.
4. Le menu principal est composé de 5 sous-menus.

3.1 Sélection de caméra (Choisir caméra)

Dans ce sous-menu, vous pouvez basculer entre plusieurs caméras si les caméras ont été appariées. Voir Fig. 14.

3.2 Paramètre de minuteur d'alimentation (Minuteur d'alimentation)

Dans ce sous-menu, vous pouvez configurer le minuteur d'alimentation pour vous rappeler le timing. Voir Fig. 15.

3.3 Paramètre température (Param. température)

1. Dans ce sous-menu, vous pouvez choisir l'unité de température : degrés Celsius ou degrés Fahrenheit. Voir Fig. 16.
2. Vous pouvez régler la plage de température pour l'alerte de température. Si vous sélectionnez "Alerte activée" pour activer l'alerte de température et que la température est hors de la plage, un son d'avertissement retentira sur l'unité du moniteur. Voir Fig. 16.

3.4 Paramètre caméra

Le système est livré avec une unité de caméra qui a déjà été appariée avec l'unité du moniteur. La fonction "Paramètres caméra" permet d'utiliser un canal différent pour chaque unité de bébé sur l'unité du moniteur. Cela est nécessaire pour configurer d'autres unités de caméra.

1. Si vous souhaitez ajouter une nouvelle caméra, veuillez choisir le nombre de caméras à ajouter, puis sélectionnez l'icône d'ajout de caméra et appuyez sur le bouton pour confirmer votre sélection (voir Fig. 17). L'écran affichera "Appuyez sur le bouton d'appairage de l'unité bébé", appuyez immédiatement et maintenez le bouton d'alimentation sur le côté de la caméra pendant au moins trois secondes. Si vous ne le faites pas à temps, vous verrez 'time out' ; dans ce cas, réessayez.
2. Si vous souhaitez supprimer une caméra appariée, veuillez choisir le nombre de caméras à supprimer, puis sélectionnez l'icône de suppression de caméra

pour supprimer la caméra (voir Fig. 17).

3.5 Sensibilité TCV

Ce sous-menu vous permet de choisir le niveau de sensibilité de la fonction TCV (activation vocale). Lorsque le niveau est réglé sur élevé, l'écran s'allumera avec des sons plus faibles. Voir Fig. 18.

4 Informations de statut

La barre de statut s'affichera en haut de l'écran. Voir Fig. 19.

1. Indicateur de puissance du signal
2. Indicateur du numéro de la caméra
3. Indicateur d'alerte de température marche/arrêt
4. Indicateur de température de la pièce
5. Indicateur de zoom avant
6. Indicateur de musique
7. Minuteur d'alimentation
8. Indicateur de réponse
9. Indicateur de recherche automatique
10. Indicateur de recharge/statut de la batterie

Guide de dépannage

Vous ne recevez aucun signal.

• Assurez-vous que la caméra et le moniteur sont allumés. • Assurez-vous que les prises sont bien branchées jusqu'au fond.

Si le signal est faible ou s'il y a des interférences.

• Si vous avez un four à micro-ondes entre la caméra et le moniteur, déplacez le four à micro-ondes ou éteignez-le.
• Assurez-vous que la caméra et le moniteur sont à une distance raisonnable l'un de l'autre (la portée est d'environ 500 pieds ou 250 mètres avec une vue directe).
• Si le voyant d'alimentation est allumé mais que seul le signal vocal est détecté, le moniteur est peut-être en mode d'activation vocale. Appuyez sur le bouton VOX pour allumer l'écran.

Entretien et maintenance

• Gardez toutes les pièces et les accessoires hors de la portée des enfants.
• Les empreintes de doigt ou la poussière sur la surface de l'objectif peuvent affecter les performances de la caméra. Évitez donc de toucher la surface de l'objectif avec les doigts.
• Si l'objectif est sale, utilisez un souffleur pour enlever la saleté et la poussière, ou un chiffon doux et sec pour essuyer l'objectif.
• Gardez la caméra au sec. La pluie, l'humidité et les liquides contenant des minéraux peuvent endommager les circuits électroniques.
• Ne pas utiliser ou ranger l'appareil dans des endroits sales ou poussiéreux.
• Ne pas ranger l'appareil dans des endroits chauds. Les températures élevées peuvent réduire la durée de vie des appareils électroniques et déformer ou faire fondre certains plastiques.
• Ne pas ranger l'appareil dans des endroits très froids. Lorsque l'appareil se réchauffe à sa température normale, de la buée peut se former à l'intérieur, ce qui pourrait endommager les circuits électroniques.
• Ne tentez pas d'ouvrir le boîtier. Une utilisation incorrecte de l'appareil peut l'endommager. Évitez de le faire tomber ou de le cogner.
• Utilisez cet appareil uniquement avec la source d'alimentation fournie avec celui-ci ou en tant qu'accessoire optionnel.
• Ne pas surcharger les prises murales ou les rallonges électriques, car cela risquerait de causer un incendie ou une électrocution.
• Souvenez-vous que vous utilisez les ondes publiques lorsque vous utilisez cet appareil et que l'audio et la vidéo peuvent être reçus sur d'autres appareils récepteurs fonctionnant sur 2,4 GHz. Les conversations dans les pièces près de la caméra peuvent être diffusées. Pour protéger votre vie privée, éteignez toujours la caméra lorsque vous ne voulez pas l'utiliser.

Suivez les astuces suivantes de sécurité

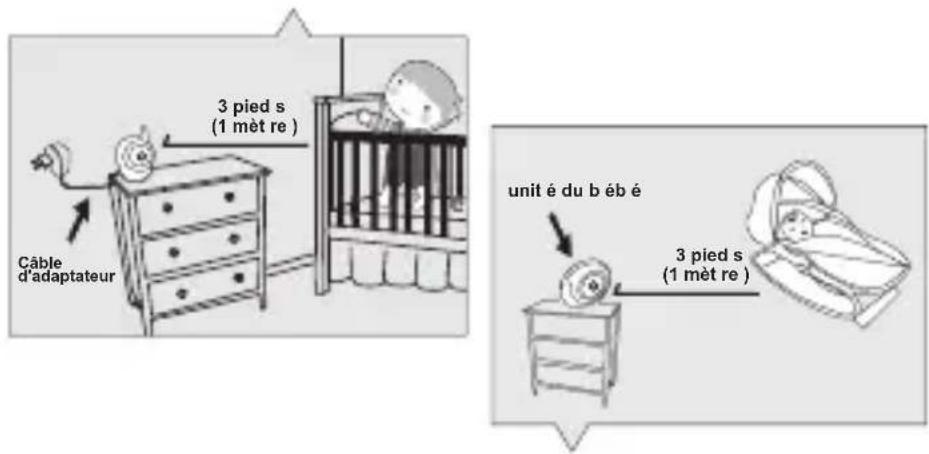

Pour protéger contre les blessures ou la mort à cause des cordons du moniteur de bébé :

• Assurez-vous que l'unité de bébé et que le cordon de l'adaptateur secteur se trouvent hors de la portée des bébés, à au moins 3 pieds (1 mètre).

Remarque : Cela est important même si votre bébé ne peut pas encore marcher ou se déplacer.

• Utilisez un moniteur de bébé sans fil pour éviter le risque d'étranglement. - N'utilisez jamais de cordons d'extension avec les adaptateurs électriques. Utilisez uniquement les adaptateurs électriques fournis.

Cet équipement est conforme aux exigences essentielles et aux autres dispositions pertinentes des directives européennes. La déclaration de conformité est disponible sur : https://www.luvion.nl/doc/Essential-Limited
