MODE D'EMPLOI 9450 Sport POLARIS

ZODIAC® est une marque de commerce déposée de Zodiac International, S. A. S. U., utilisée sous licence. Toutes les autres marques de commerce mentionnées sont la propriété de leurs propriétaires respectifs.

Section 2. spécifications du modèle

2.1 Spécifications générales 29

i n ss lg

3.1 Désemballage 29

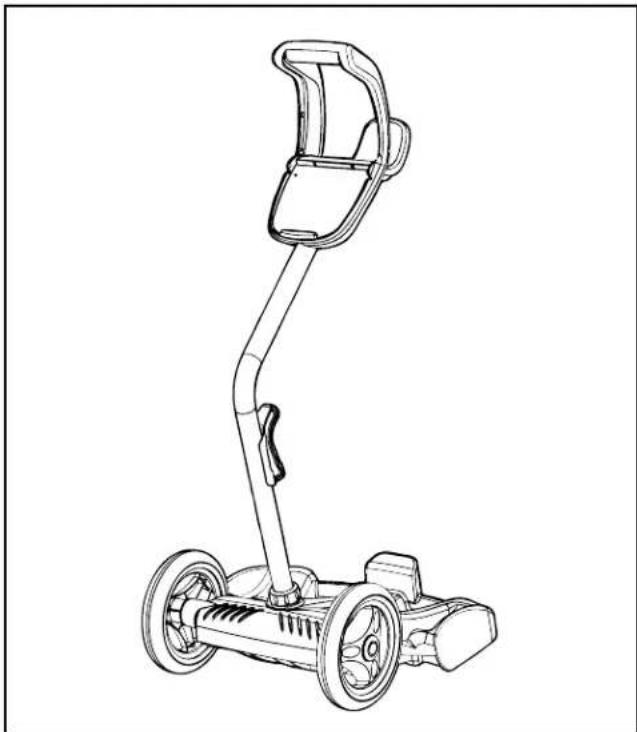

3.2 Assemblage du chariot de transport..... 29

3.3 Raccordement du module de commande au chariot.... 31

3.4 Raccordement de l'alimentation électrique..... 32

4.1 Immersion du robot nettoyeur 33

4.2 Panneau de commande du robot Polaris 9350/P935.... 34

4.3 Panneau de commande du robot Polaris 9450 Sport/P945.... 34

4.4 Panneau de commande du robot Polaris 9550 Sport/P955.... 35

4.5 Démarrage du robot nettoyeur 35

4.6 Arrêt du robot nettoyeur et retrait de la piscine 36

4.7 Commande du robot avec l'aide de la télécommande (9550 Sport/P955 seulement). 36

4.8 Synchronisation de la télécommande..... 37

4.9 Entreposage du robot 37

5.1 Affichage de la date et de l'heure actuelles..... 38

5.2 Modification de la date et de l'heure de l'horloge 38

5.3 Modification du temps de nettoyage par défaut 38

5.4 Programmation des cycles de nettoyage..... 39

5.5 Annulation des cycles de nettoyage 39

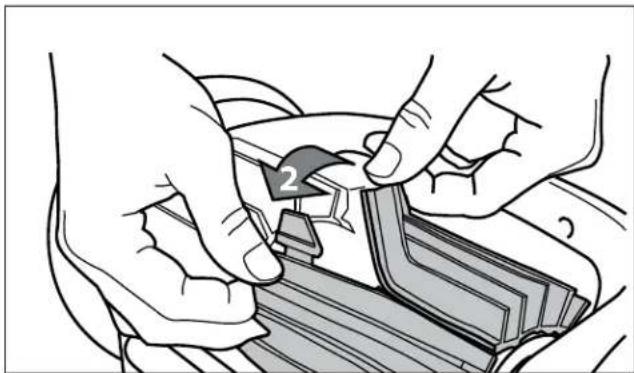

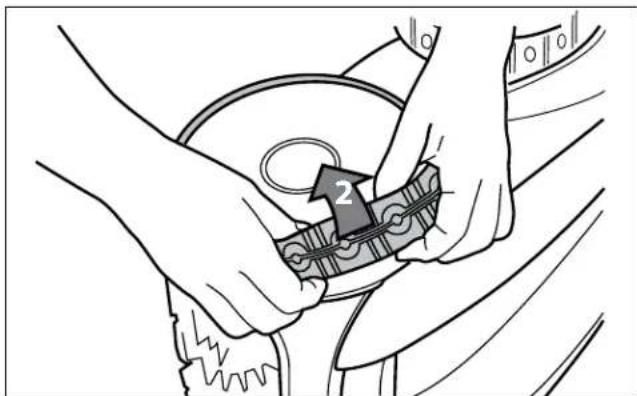

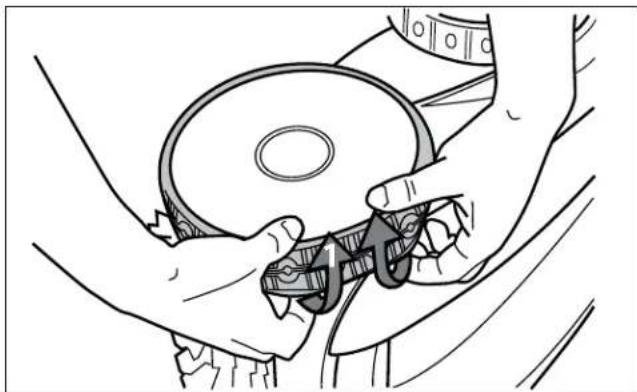

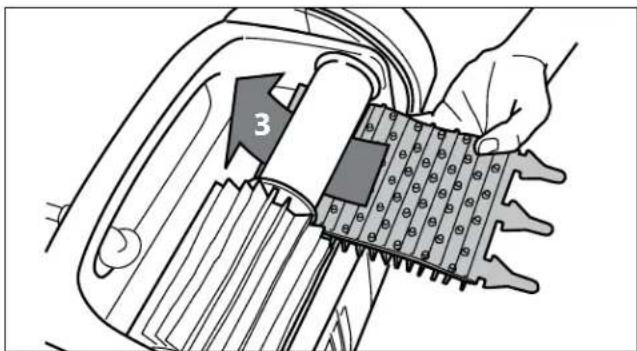

6.1 Nettoyage de la cartouche filtrante..... 40

6.2. Définition du câble 41

6.3 Remplacement des brosses 42

6.4 Remplacement des pneus 43

i n i s h ng

i n nn g

8.1 Utilisation du voyant d'information DEL aux fins de dépannage (Robot 9350 / P935)... 45

8.2 Consultation de l'état du robot aux fins de dépannage (9450 Sport/P945 et 9550 Sport/P955).. 45

8.3 Dépannage général 46

8.4 Codes d'erreur du panneau de commande (9450 Sport/P945 et 9550 Sport/P955)..... 47

NOUS VOUS REMERCIONS D'AVOIR CHOISI LE ROBOT POLARIS.

VOTRE ROBOT NETTOYEUR POLARIS A ÉTÉ CONÇU POUR ÊTRE INSTALLÉ FACILEMENT ET NE DEMANDER QU'UN ENTRETIEN MINIMAL. AVANT D'INSTALLER VOTRE NOUVEAU NETTOYEUR POLARIS, PRIÈRE DE SUIVRE LES ÉTAPES CI-DESSOUS :

1) Remplir et retourner le bon de garantie. 2) Enregistrer votre information d'achat dans les espaces prévus ci-dessous. 3) Joindre votre facture (ou une copie) à cette page.

Le respect de ces étapes garantira un service rapide de garantie, le cas échéant. Si une réparation est requise, prière de communiquer avec votre détaillant d'origine. Si le détaillant d'origine ne remplit pas convenablement le service de garantie, prière de visiter www. polarispool. com pour localiser une société de services de réparation indépendante près de chez vous. Si on ne parvient pas localiser une société de services de réparation, prière de communiquer avec notre service du soutien technique au 800 822-7933.

ENREGISTRER LES R F RENCES DE VOTRE NETTOYEUR POLARIS ICI :

Date d'achat ____ Lieu d'achat

Numéro de série :

(situé avant de l'appareil)

Ville ____ état/Province

_Code postal

Ce dispositif est conforme à la partie 15 des Règles de la FCC et à la norme CNR pour les appareils exempts de licence IC. L'exploitation est autorisée aux deux conditions suivantes : (1) l'appareil ne doit pas produire de brouillage, et (2) l'utilisateur de l'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement.

Cet équipement a été testé et il est conforme aux limites pour un dispositif numérique de Classe B, conformément à la partie 15 des Règles FCC. Ces limites sont conçues pour assurer une protection raisonnable contre l'interférence nocive dans une installation résidentielle. Cet équipement produit, utilise et peut mettre de l'énergie de radiofréquence et, s'il n'est pas installé et utilisé selon les instructions, il peut provoquer de l'interférence nocive aux radiocommunications. Cependant, il n'y a aucune garantie que l'interférence ne se produira pas dans une installation particulière. Si cet équipement provoque de l'interférence nocive à la réception de la radio ou des missions télévisées, qui peut être déterminée en activant et désactivant l'équipement, l'utilisateur est invité à essayer de corriger l'interférence par une ou plusieurs des mesures suivantes : - Réorienter ou déplacer l'antenne réceptrice. - Augmenter la distance entre l'équipement et le récepteur. - Raccorder l'équipement à une prise située sur un circuit différent de celui auquel le récepteur est raccordé. - Consulter le concessionnaire ou un technicien expérimenté de radio/TV pour trouver une solution.

Toute modification non expressément approuvée par la partie responsable de la conformité pourrait rendre interdite l'utilisation de l'appareil.

Cet appareil respecte les limites d'exposition aux radiofréquences exigées par la FCC et IC pour la population générale. Cet appareil doit être installé de manière ce qu'il soit éloigné d'au moins 20 cm de toute personne et ne doit pas être situé ou mis en marche proximité d'une antenne ou d'un autre émetteur.

Conformément à la réglementation d'Industrie Canada, le présent émetteur radio peut fonctionner avec une antenne d'un type et d'un gain maximal (ou inférieur) approuvé pour l'émetteur par Industrie Canada. Dans le but de réduire les risques de brouillage radioélectrique à l'intention des autres utilisateurs, il faut choisir le type d'antenne et son gain de sorte que la puissance isotrope rayonnée équivalente (p. i. r. e.) ne dépasse pas l'intensité nécessaire à l'établissement d'une communication satisfaisante.

Nous vous flicitons d'avoir choisi le robot nettoyeur Polaris. Prière de lire ce guide au complet avant d'installer votre nouveau robot nettoyeur de piscine. Le robot nettoyeur doit être installé et utilisé selon ces directives.

Pour réduire le risque de décharge électrique :

• Brancher l'appareil une prise protégée par un disjoncteur de fuite à la terre (DDFT). Un tel DDFT doit être fourni par un installateur qualifié et testé régulièrement. Pour tester le disjoncteur de fuite à la terre, appuyer sur le bouton TEST. Le disjoncteur de fuite à la terre doit couper l'alimentation électrique. Appuyer sur le bouton RESET (réinitialisation). L'alimentation électrique devrait être restaurée. Si le DDFT ne fonctionne pas de cette façon, c'est qu'il est déficient. Si le disjoncteur de fuite à la terre coupe l'alimentation de la pompe sans que le bouton TEST soit enfoncé, cela signifie qu'un courant à la terre circule et qu'une décharge électrique est possible. Ne pas utiliser ce produit. Débrancher le robot nettoyeur, puis faire corriger le problème par un technicien qualifié avant son utilisation.
• Conformément au code électrique national des États-Unis (NEC ^® ), garder le module de commande à une distance de 1,5 m (5 pi) du bord de l'eau (piscine/spa). Au Canada, le Code canadien de l'électricité (CCEMC) exige une distance minimale de 3 m (10 pi) entre le bord de la piscine et le module de commande. Ne jamais immerger le module de commande.
• Ne pas entrer dans la piscine alors que le robot Polaris est dans l'eau.
• Ne pas enterrer le cordon. Placer le cordon de manière qu'il ne soit pas endommagé par une tondeuse à gazon, un taille-haie ou tout autre équipement.
• Pour réduire le risque de décharge électrique, ne pas utiliser le robot nettoyeur Polaris ou le module de commande si le cordon est usé ou endommagé. Contacter le soutien technique de Zodiac Pool Systems, Inc. immédiatement pour un service adéquat et le remplacement du cordon endommagé.
• Double isolation. Pour une protection continue contre les décharges électriques possibles, n'utiliser que des pièces de rechange identiques lors des réparations. Ne pas essayer de réparer le robot nettoyeur Polaris, le module de commande, le cordon d'alimentation ou le câble flottant.
• NE JAMAIS OUVRIR LE MODULE DE COMMANDE.
• NE PAS UTILISER UNE RALLONGE AFIN DE BRANCHER L'APPAREIL À L'ALIMENTATION ÉLECTRIQUE ; UTILISER UNE PRISE AVEC DISJONCTEUR DE FUITE À LA TERRE ADÉQUATEMENT SITUÉE. LE MODULE DE COMMANDE DOIT ÊTRE SITUÉ PRÈS DU BOÎTIER DE LA PRISE AVEC DISJONCTEUR DE FUITE À LA TERRE.

• Afin de réduire le risque de blessure, ne pas permettre aux enfants d'utiliser ou de faire fonctionner ce produit.
• Ne laisser personne, surtout de jeunes enfants, s'asseoir, mettre le pied, s'appuyer contre ou monter sur les appareils faisant partie du système opérationnel de la piscine.

• Le robot Polaris doit être installé et utilisé selon ces directives.
• Ce produit est destiné à une utilisation dans des piscines installées de manière permanente. Ne pas utiliser dans des piscines remisables. Une piscine permanente est construite dans le sol, sur le sol ou dans un bâtiment et ne peut pas être facilement démontée et rangée. Une piscine remisable est conçue pour être facilement démontée et entreposée, puis remontée à son état initial.
• Nettoyer la cartouche filtrante du robot Polaris après chaque utilisation.
• Ne pas utiliser le produit dans une piscine si la température de l'eau est supérieure à 35 °C (95 °F) ou inférieure à 13 °C (55 °F).

Utilisation du ROBOT polaris dans une piscine revêtement intérieur en VINYLE

Certains motifs de revêtement intérieur en vinyle peuvent s'user rapidement en raison d'objets qui entrent en contact avec la surface, dont des brosses de nettoyage, des jouets pour la piscine, des flotteurs, des fontaines, des distributeurs de chlore et des nettoyeurs automatiques de piscine. Certains motifs du revêtement en vinyle peuvent être gravement rayés ou rafraîchis sous l'action d'une brosse pour piscine. L'encre du motif peut également s'effacer pendant le processus d'installation ou au contact d'objets dans la piscine. Zodiac Pool Systems, Inc. n'est pas responsable des motifs effacés, des abrasions ou des marques sur les revêtements en vinyle et sa garantie limitée ne couvre pas de tels dommages.

2.1 Spécifications générales

Voici les specifications générales du nettoyeur :

nsinll n i ni n	100-125 Vca, 60 Hz
nsinll n i n	30 Vcc
iss n ins ll	150 W max
ng l	18 m (60 pi)21 m (70 pi)
i nsi nsn	43 x 48 x 27 cm (16,9 x 18,9 x 10,6 po)
i s n	9,5 kg (21 lb)
i s ll	19 kg (42 lb)
il i n	Cartouche de filtre tout usage
s l	programmation variable

Le nettoyeur est un produit double isolation. Un appareil électrique double isolation n'exige pas d'être installé avec une prise mise à la terre. La condition nécessaire à l'efficacité de la double isolation est qu'aucune panne n'entraîne l'exposition d'une tension dangereuse pouvant causer une décharge électrique. Cette condition est satisfaite sans avoir utiliser un cuvelage de métal mis à la terre. Elle est réalisée par deux (2) couches de matériel isolant autour des composants sous tension ou par une isolation renforcée. Par conséquent, les appareils double isolation, comme ce robot nettoyeur, n'utilisent pas de cordon/fiche mis(e) à la terre (trois broches).

Les articles suivants devraient se trouver dans la boîte :

• Robot nettoyeur Polaris - Module de commande • Télécommande (9550 Sport/ P955 seulement) - Pièces d'assemblage du chariot de transport et de rangement (Figure 1) (a) cadre de manutention (b) blocs de soutien (x 2) (c) roues (x 2) (d) attaches de blocage des roues (x 2) (e) essieu/én oliveur (x 2) (f) module de base (g) attache du robot nettoyeur (h) poignée du chariot (i) télécommande et crochet

ig i s ss lg h i ns

En déballant le robot nettoyeur et ses pièces :

• S'assurer que chaque pièce est présente dans la boîte. • S'assurer que le nettoyeur et les pièces n'ont pas été endommagés lors du transport. - Si on constate des dommages ou des pièces manquantes, prière de communiquer avec le soutien technique de Zodiac Pool Systems, Inc. au 1 800 822-7933.

ss lg h i ns

1. Déserrer 1 croûl main du module de base (Figure 2).

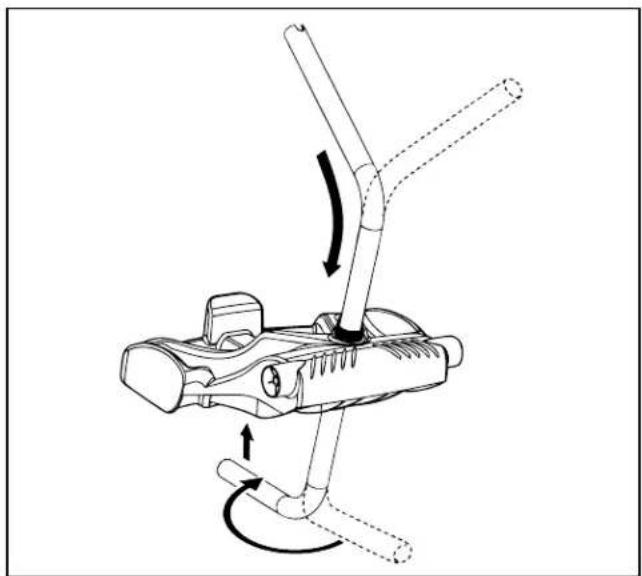

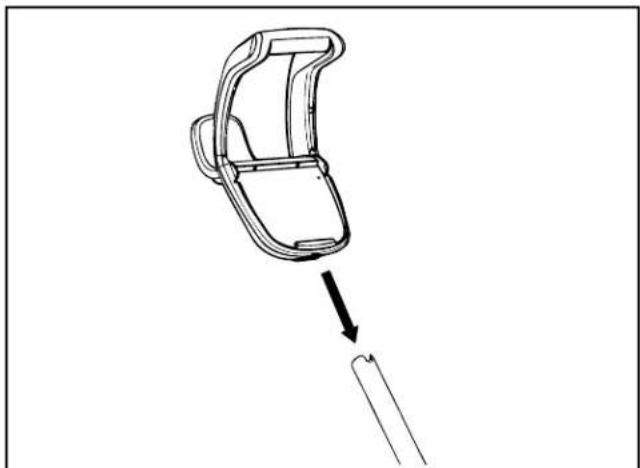

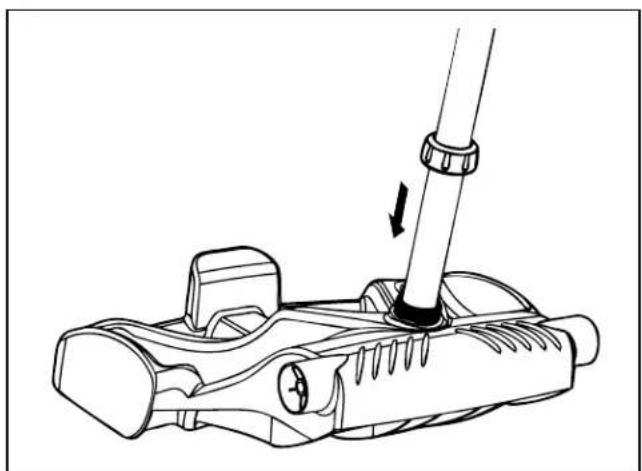

1. Insérer la tige de métal du cadre de manutention dans le module de base en positionnant l'extrémité és dans votre direction. (Figure 3).
2. Pousser l'unité de base vers le bas (Figure 3) pour asseoir la tige de métal du cadre de manutention dans le renfoncement situé sous la base.

1. Glisser 1 croûmain sur la tige et tourner pour le serrer sur 1 unité de base (Figure 4).

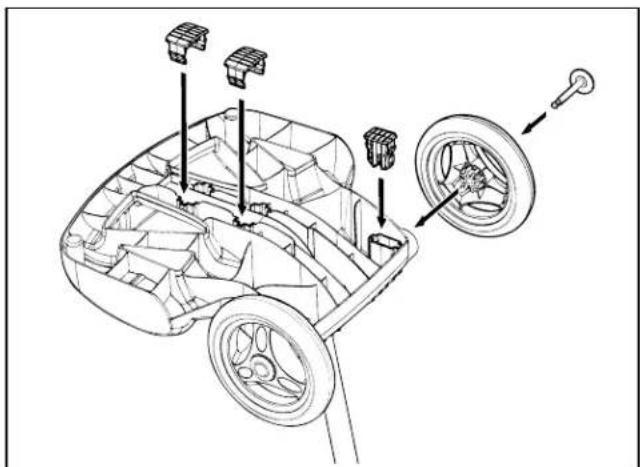

1. Mettre en place deux (2) blocs de soutien (Figure 5).
2. Glisser l'essieu et l'en oliveur dans le centre de la roue et fixer au module de base. Mettre en place l'attache de blocage pour fixer la roue. Répéter pour les deux roues (Figure 5).

Figure 5. Encliqueter les blocs de soutien et fixer lss

1. Glisser le module de base/l'accessoire de la poignée du chariot vers le bas, le long du tube en métal jusqu'à ce qu'il s'encliquète en place. (Voir figure 6).

1. Aligner les broches des attaches du robot nettoyeur sur les trous supérieurs de la tige de manutention et encliqueter en place (Figure 7).

ig n l l h n

1. Trouver la goupille située sur le porte-télécommande et aligner avec le réceptacle situé sur la poignée du chariot afin d'accrocher la télécommande au chariot (Figure 8).

ig En l n h l l n

1. Aligner le dessous du module de commande sur l'encoche au bas de l'attache du module de commande sur le chariot (Figure 10).

ig lign l l n lhhi

1. Exercer une pression sur le module de commande jusqu ce qu'il s'encliquète et se verrouille en position sur l'attache du chariot (Figure 11).

ig i l l n h i

l i

Si les précautions suivantes ne sont pas observées, il y a risque de lésions permanentes, d'électrocution ou de noyade.

E E E E E

• Conformément au code électrique national des États-Unis (NEC®), garder le module de commande à une distance minimale de 1,5 m (5 pi) du bord de la piscine. Conformément aux exigences de la CCE, garder le module de commande à au moins 3 m (10 pi) du bord de la piscine.
• Ne raccorder le module de commande qu’à une prise de courant protégée par un disjoncteur de fuite à la terre. Consulter un electricien certifié pour savoir si la prise est protégée par un disjoncteur de fuite à la terre (DDFT).
• Ne pas utiliser de rallonge pour raccorder le module de commande.
• Interdire toute personne de se baigner lorsque le robot nettoyeur est dans la piscine.
• Le module de commande est résistant à l'eau, non imperméable. Afin de prévenir une décharge électrique, ne jamais immerger le module de commande ou le laisser exposé aux intempéries.

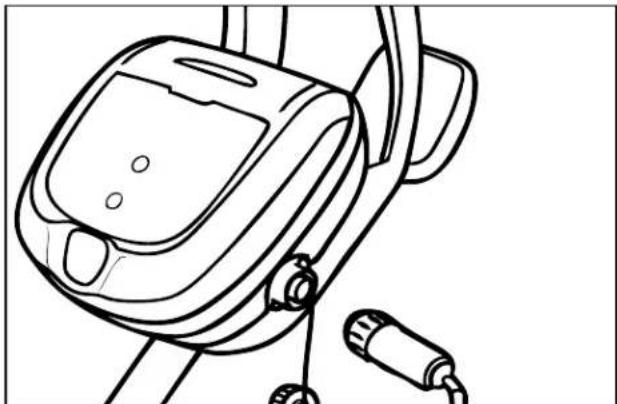

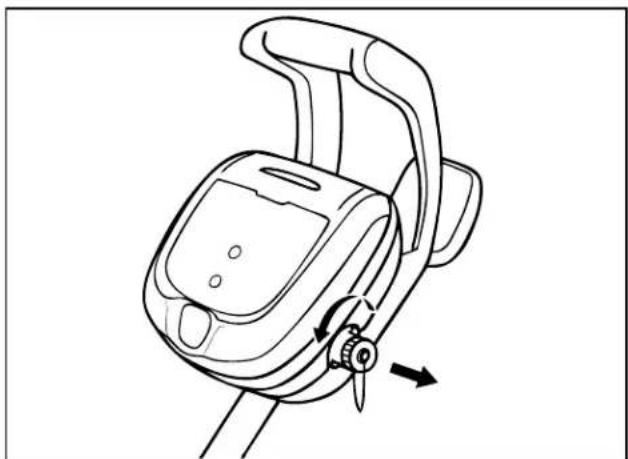

• Déserrer le capuchon protecteur pour le cordon électrique sur le côté du module de commande en le tournant en sens antihoraire (Figure 12).

1. Tenir l'extrémité striée du câble électrique flottant, insérer dans le module de commande, et tourner en sens horaire pour serrer. (Figure 13.)

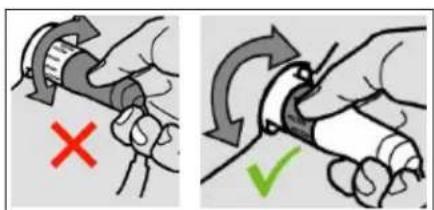

EE Pour éviter d'endommager le câble électrique, ne pas tenter de tordre la gaine du câble (voir ci-dessous).

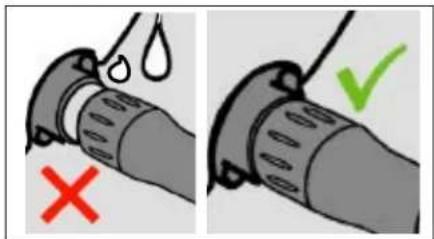

EE Pour éviter d'exposer les broches du câble électrique à l'eau, s'assurer que le connecteur est vissé au maximum et qu'il n'y a pas d'espace. (voir ci-dessous).

Pour prévenir les dommages au robot nettoyeur, suivre les directives suivantes :

• Retirer le nettoyeur de la piscine une fois le cycle de nettoyage terminé et le ranger sur le chariot à l'abri du soleil et des intempéries.
• Ne jamais retirer le robot nettoyeur de la piscine en tirant sur le câble flottant. Utiliser toujours la fonction de levée pour retirer le robot nettoyeur de la piscine.
• Faire preuve de prudence en sortant le robot nettoyeur de la piscine. Ce dernier est plein d'eau, donc plus lourd.
• Retirer toujours le robot nettoyeur de la piscine avant la chloration ou l'ajout d'acide.
• Ne pas toucher au robot nettoyeur lorsqu'il est en marche.
• Assurez-vous toujours que la tête du robot nettoyeur est complètement immergée avant de le faire démarrer.
• Nettoyer le carter du filtre après chaque cycle de nettoyage.
• Ne pas laisser le robot nettoyeur dans la piscine en permanence.
• La fin de chaque cycle, retirer le robot nettoyeur de la piscine. Commencer la tête du robot nettoyeur et défaire tous les nœuds dans le câble avant de ranger le robot.

Quand le panneau de commande est allumé et que le câble flottant est attaché, le temps de fonctionnement du cycle sélectionné est affiché.

Le robot Polaris comporte une fonctionnalité de sécurité qui l'arrête automatiquement s'il est sous tension mais n'est pas immergé dans l'eau. Pour les piscines avec plage, cette fonction est programmée pour que le robot passe en marche arrière et retourne dans la piscine si la turbine se retrouve hors de l'eau.

1. Immerger le nettoyeur dans l'eau de la piscine et libérer tout l'air emprisonné à l'intérieur en plaçant l'appareil à la verticale (Figure 15).

1 ig g l n l i l

1. S'assurer que le nettoyeur descende jusqu'au fond de la piscine et ne flotte pas (Figure 16).

2 ig n s n n n isin

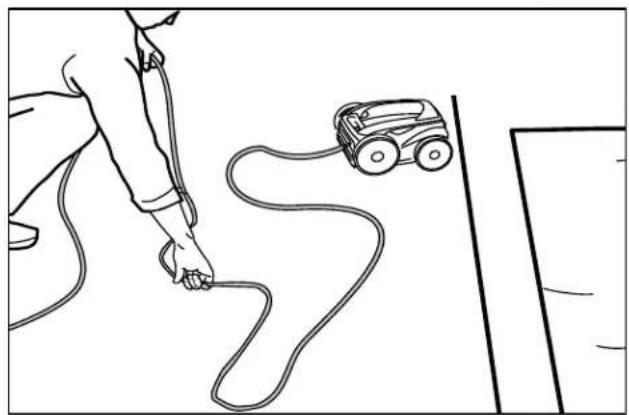

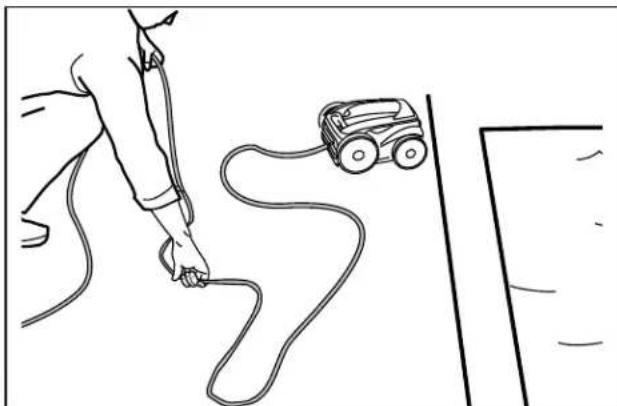

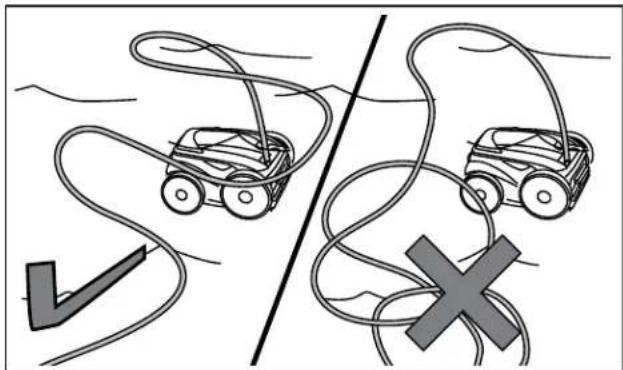

1. Étendre le câble flottant sur le haut de la piscine et s'assurer que le câble n'est pas coudé ni mêlé (Figure 17).

Figure 17. Étendre le câble flottant à la surface de la piscine

nnnlis

Afficher l'heure CLOCK MON TUE WED THU FRI SAT SUN + LUN MAR MER JEU VEN SAM DIM PROG. 88:88 IGN lgllh glsls nggl IH START STOP LIFT SYSTEM il n lisin linl sn Fond Fond et parois I ninnn n

nn n l is ligllh flglls nggllh afficher l'heure CLOCK MON TUE WED THU FRI SAT SUN LUN MAR MER JEU VEN SAM DIM PROG. 88:88 + OK CANCEL igin shs lil hslinn nnll gin ni filtre souillé START STOP LIFT SYSTEM il nlisin hisilissen ng Intensif Haute intensité hisil lisin Rectangulaire Irrégulière linls n Fond Fond et parois Surface de l'eau seulement

La surface de nettoyage sélectionnée par défaut sur les robots Polaris est le fond ▼. Pour changer le cycle programmé, voir la Section 5. Programmation root nettoyer.

sls ls

Utiliser pour modifier le paramètre de la

surface à nettoyer.

choix possibles

Utiliser pour choisir le niveau d'intensité

du nettoyage.

Choix possibles : INTENSIF, HAUTE INTENSITÉ

Utiliser 📄 pour choisir la forme de la piscine.

Choix possibles : □□ RECTANGULAIRE □□ IRRÉGULIÈRE

l n g

Après avoir sélectionné la surface à nettoyer et autres réglages pertinents, appuyer sur pour mettre en marche l'appareil.

L'écran affiche le temps restant au cycle sélectionné. Par exemple, 0:44 indique que le nettoyage sera terminé dans 44 minutes.

Le module de commande se met automatiquement en mode Attente après 10 minutes d'inactivité et l'écran s'éteint. Appuyer sur n'importe quelle touche pour quitter le mode Attente. Le robot nettoyeur continuera fonctionner même si le mode Attente se déclenche pendant un cycle de nettoyage.

Le système de levée automatisé (Lift System) simplifie le retrait du robot nettoyeur de la piscine. Le système de levée automatisé approchera le robot du bord de la piscine et le fera monter jusqu'à la surface pour qu'il puisse être retiré.

1. À la fin d'un cycle de nettoyage, ou en tout temps durant un cycle de nettoyage, appuyer sur pour lancer la levée automatisée.

Maintenir le bouton Lift System enfoncé pour faire tourner le robot nettoyeur vers la gauche. Le robot tournera continuellement vers la gauche. Une fois que le robot est orienté vers la paroi désirée, relâcher le bouton.

Appuyer sur le bouton du système de lève, puis le relâcher, et le robot montera le long du mur jusqu'à la surface de l'eau où il attendra d'être récupéré.

L'écran affiche L I F E lorsque le système de levée automatisé est en cours d'utilisation.

Pour interrompre la levée à n'importe quel moment, appuyer sur

1. Lorsque le robot nettoyeur est porté de main, utiliser la poignée pour le sortir de l'eau (Figures 18 et 19). Ne jamais retirer le robot nettoyeur de la piscine en tirant sur le câble flottant.

Les robots nettoyeurs Polaris 9550 Sport et P955 sont équipés d'une télécommande portative qui se range sur le chariot du robot, et du panneau de commande. La télécommande est synchronisée en usine avec le panneau de commande de votre appareil.

s sIn n n ig l n

• Pour allumer la télécommande :

Appuyer sur (voir Figure 20) pendant 3 secondes.

Le cran affichera pour indiquer que le robot fonctionne actuellement en mode téléc commande.

- Pour commander le robot, orienter la télécommande vers le robot dans l'eau et la tourner tel que illustré dans la Figure 21.

h n n gh n i h i ig n s i i nn ll s l l n

• Pour faire sortir le robot de l'eau à l'aide de la

Pour faire sortir le robot de l'eau à l'aide de la commande, appuyer sur (voir Figure 20).

Le robot tournera vers la gauche jusqu'à ce que le bouton du système de levée soit relâché.

Même si la télécommande est synchronisée en usine avec le panneau de commande de votre robot, il pourrait être nécessaire de la synchroniser à nouveau si vous faites changer le panneau de commande ou la télécommande.

- Pour synchroniser la télécommande avec le panneau de commande :

Rester appuyé sur pendant 3 secondes pour allumer la t1 commande.

Brancher le panneau de commande à une source d'alimentation.

Quand lecran affiche le temps de fonctionnement,

appuyer sur OK CANCEL tant que ment pendant

six (6) secondes.

- L'écran affichera suivi de 1 affichage normal du temps de fonctionnement pour indiquer que le robot est d?sormais synchronis avec la t?l commande et pr?t fonctionner en mode t?l command.

Le robot nettoyeur doit être lavé régulièrement à l'eau propre et régulièrement savonneuse. Ne pas utiliser de solvants tels que le trichloréthylène ou un produit équivalent. Rincer le robot nettoyeur abondamment avec de l'eau propre. Ne pas laisser le robot nettoyeur sécher au soleil près de la piscine. Le robot nettoyeur doit être rangé sur son chariot pour sécher rapidement.

1. Placer les roues arrière sur les cales latérales du chariot.

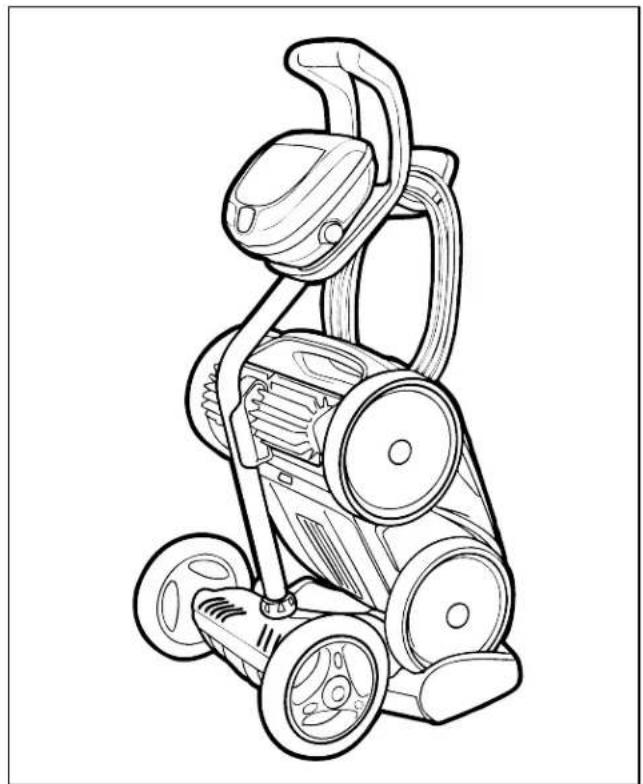

2. Placer le robot nettoyeur en position verticale sur la base du chariot et le fixer à l'attache (Figure 23).
3. Débrancher le câble du module de commande. Remettre le capuchon protecteur sur le module de commande.
4. Commencer par la tête de nettoyage. Retirer tous les nœuds du câble (Figure 22).

1. Enrouler le câble sans serrer en commençant au robot nettoyeur et en allant vers le point de raccordement du module de commande. Ranger le câble en l'enroulant autour du crochet situé à l'avant du chariot (Figure 23).

Il est possible de programmer jusqu'à sept cycles de nettoyage prédéterminés pour que le robot fonctionne à une heure spécifique de la journée en votre absence.

Il est impossible de modifier la programmation ou d'afficher la date et l'heure pendant un cycle de nettoyage.

5.1 Affichage de la date et de

- Appuyer sur pour afficher la date et l'heure actuelles en format 24 heures.

CLOCK MON TUE WED THU FRI SAT SUN LUN MAR MER JEU VEN SAM DIM PROG. 18:30

La date et l'heure actuelles s'affichent

5.2 Modification de la date et de l'heure

1. Appuyer sur trois (3) secondes

et tenir pendant

1. Appuyer sur les boutons ou pour faire défiler les sept (7) jours et afficher le jour désiré.
2. Appuyer sur pour sélectionner.

II lign

1. Appuyer sur les boutons + ou - pour faire défiler les 24 heures et afficher l'heure désirée.

Le panneau de commande affiche l'heure en format 24 heures. Le paramètre d'heure comporte un cycle de 1 24.

1. Appuyer sur pour sélectionner.

lign

1. Appuyer sur les boutons ou pour faire défiler les minutes 1 à 59 et afficher la minute désirée.

1. Appuyer sur pour sélectionner.

1. Appuyer sur pour régler l'heure et quitter le menu.

1. Appuyer sur pour afficher les paramètres de date et d'heure actuels et confirmer que l'heure réglée est correcte.

5.3 Modification du temps de nettoyage

Utiliser ▼ ▶ pour modifier le paramètre de la surface

nettoyer.

Les cycles par défaut sont les suivants :

Fond seulement : 1 heure 30 minutes

2 heures 30 minutes

Temps de nettoyage variable en fonction des réglages

1. Appuyer sur le bouton ou pour augmenter ou réduire le temps de nettoyage par intervalles de 30 minutes.

1. Appuyer sur pour sélectionner

Il est possible de programmer jusqu'à sept cycles de nettoyage. Programmer le nettoyage soit pour sept cycles consécutifs, soit le même cycle répété sur plusieurs semaines.

(p. ex., chaque mercredi et chaque samedi pendant trois semaines).

1. Choisir les paramètres de nettoyage programmer.

Choisir pour sélectionner le fond ou le fond et les parois de la piscine

• Choisir pour sélectionner la surface de l'eau seulement en plus du réglage fond ou fond et parois.
• Choisir pour sélectionner le nettoyage intensif ou haute intensité.
• Choisir 📄 pour sélectionner la forme de la piscine.

1. Appuyer sur pour voir chacun des cycles de nettoyage programmés.

La date et l'heure de chaque cycle s'affichent pendant trois (3) secondes.

1. Lorsque le cycle de nettoyage recherché est affiché, appuyer sur et tenir le bouton PROG. enfoncé pendant 3 à 5 secondes.

Les jours de la semaine clignotent deux fois.

Si l'écran n'affiche que des zéros qui clignotent, l'heure n'a pas été réglée (sur un robot nettoyeur neuf). La date et l'heure doivent être réglées pour pouvoir programmer des heures de nettoyage; voir section 5.2 modification de la date et de l'heure de l'horloge.

1. Appuyer sur les boutons changer le jour de la

1. Appuyer sur

lour selectionner.

h lign is

1. Appuyer sur les boutons choisir 1 heure.

1. Appuyer sur pour sélectionner.

Appuyer sur pe à 5 secondes pour supprimer le programme du our s lectionn.

1. Appuyer sur pour 5 secondes pour supprimer le programme du our slectionn.

Appuyer sur pour

1. Appuyer sur pour vous assurer d'avoir quitté le menu de programmation.
2. Appuyer sur et pour le bouton enfoncé pour supprimer tous les programmes du module de commande.

L'écran s'éteindra pendant une (1) seconde. Si toutes les programmations sont annulées, la date et l'heure actuelles s'afficheront à l'écran et les jours de la semaine seront tous teints.

i n g

E E

Pour éviter une décharge électrique et d'autres risques qui pourraient avoir comme conséquence des lésions permanentes ou la mort, débrancher le robot nettoyeur de l'alimentation avant d'effectuer le nettoyage et l'entretien.

6.1 Nettoyage de la cartouche filtrante

Nettoyer le carter du filtre à la fin de chaque cycle.

1. S'assurer que le câble du module de commande a été débranché de la prise électrique ou que le câble flottant a été débranché du module de commande.
2. Retirer le robot nettoyeur de l'eau et vidanger l'eau qui reste en maintenant le robot à la verticale.
3. Placer l'appareil sur ses roues.
4. Pour retirer la cartouche du filtre du robot, suivre les étapes 5 à 8.

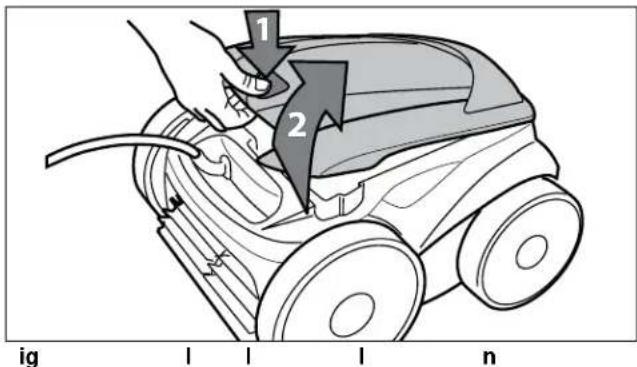

5. Appuyer sur le verrou du couvercle (1) et soulever le couvercle (2) jusqu'à ce qu'il soit fixé en position verticale. (Figure 24).

1 2 ig 1 1 1 n

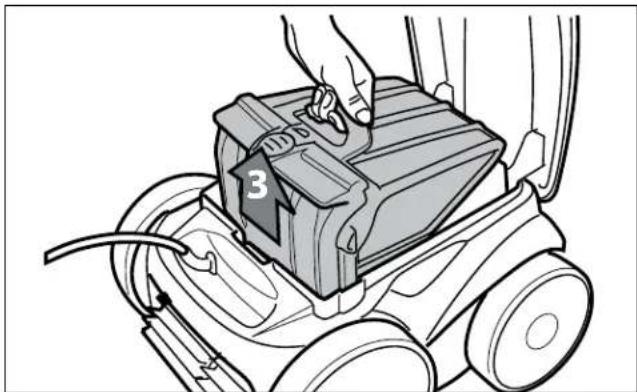

1. Enlever la cartouche du filtre du corps (3), comme illustré à la Figure 25.

Figure 25. Retirer la cartouche du filtre

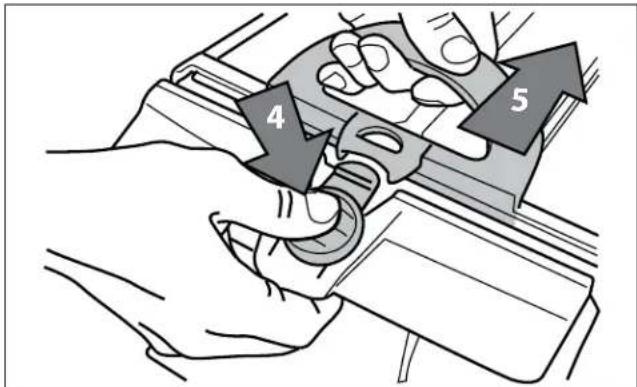

1. Appuyer sur le bouton de déverrouillage rapide de l'assemblage du sac métallique (4) et retirer l'ensemble filtre pour l'ouvrir (5), tel qu'illustré dans la Figure 26.

4 5

Figure 26. Ouvrir la cartouche du filtre

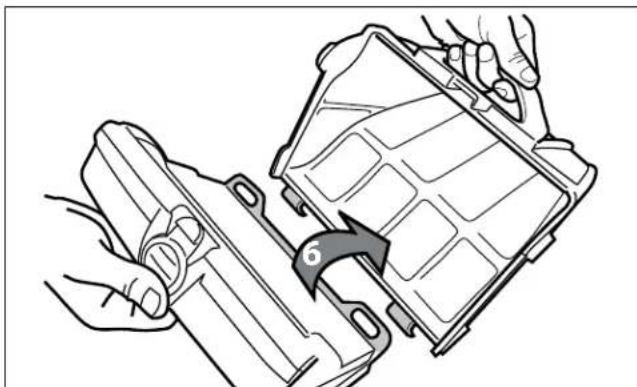

1. Séparer le sac filtrant du support du filtre (6), comme illustré dans la Figure 27.

Figure 27. Retirer le carter du filtre

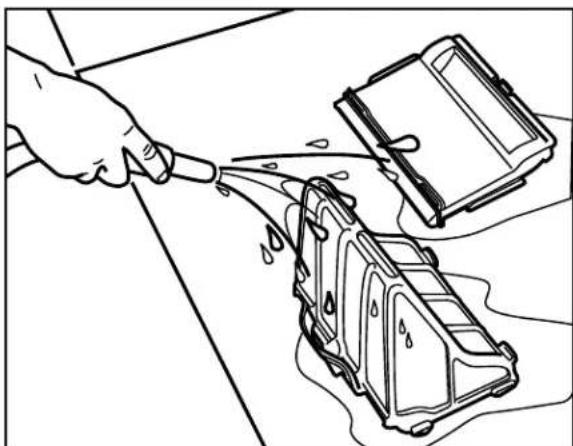

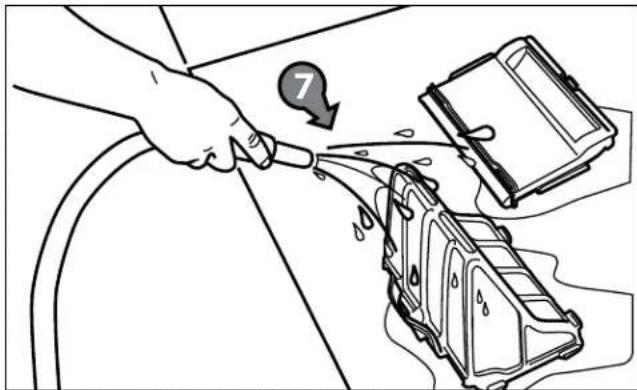

1. Vider tous les débris du carter du filtre, puis rincer le carter, le support du filtre et le robot nettoyeur sous l'eau ou avec l'aide d'un boyau d'arrosage, tel qu'illustré dans la Figure 28.

7

Figure 28. Laver le carter du filtre

Le câble d'alimentation du robot peut s'emmêler si les procédures ne sont pas adéquatement suivies après chaque cycle de nettoyage.

L'emmêlement du câble d'alimentation peut survenir plus fréquemment lorsqu'on utilise le nettoyeur avec le cycle automatique programmé sur 7 jours (9450/P945 et 9550/P955). Ne pas laisser le nettoyeur sans surveillance pendant une période prolongée et respecter la procédure ci-dessous pour éviter un emmêlement excessif.

1. Débrancher l'alimentation du nettoyeur de l'unité de contrôle du client.

1. Retirer le nettoyeur de la piscine et démêler tous les plis et les nœuds dans le câble d'alimentation, en commençant par la tête du nettoyeur.

1. Retirer la cartouche filtrante et la rincer avec de l'eau propre. Rebrancher le cordon d'alimentation dans l'unité de contrôle et ranger le nettoyeur pour la prochaine utilisation.

Le nettoyeur est équipé de brosses en PVC. Les brosses portent des témoins d'usure (Figure 29). Pour maintenir le rendement du robot nettoyeur, il faut remplacer les brosses dès qu'un des témoins d'usure est visible (même si l'usure de la lame n'est pas uniforme). On recommande de changer les brosses quand l'usure de la partie en caoutchouc atteint le dessus du témoins d'usure (ou tous les deux ans, selon la première éventualité).

ig ins s

1. Soulever le robot nettoyeur en position verticale de sorte que la poignée soit orientée vers le haut (Figure 30).

1 ig n n sin i l

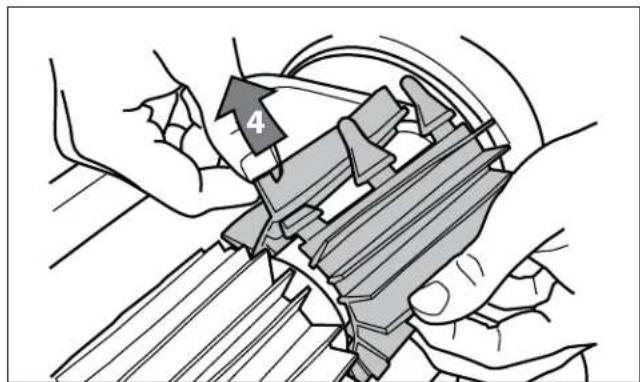

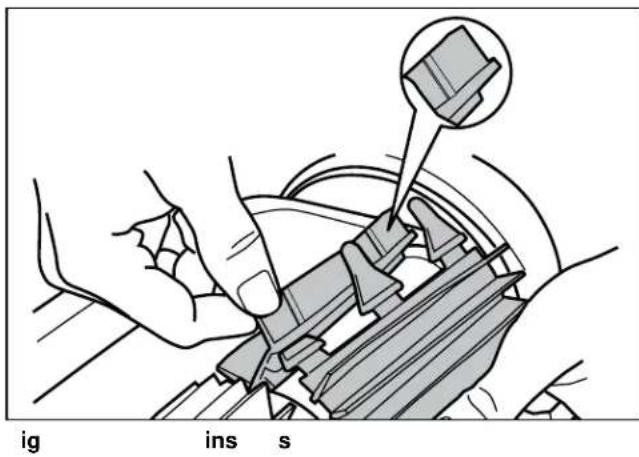

1. Séparer les bords de la brosse et retirer les onglets (Figure 31). Retirer les brosses usées.

1. Pour installer une nouvelle brosse, placer la nouvelle brosse sur le rouleau, les pointes orientées vers le bas (Figure 32).

3

1. Fileter doucement chaque onglet travers la fente fournie, de manière que le talon ressorte de l'autre et de l'ouverture (Figure 33).

1. Utiliser des ciseaux pour couper les onglets à 19 mm (¾ po) du talon afin qu'ils ne dépassent pas les pointes (Figure 34).

1. Répéter les mêmes étapes pour installer la deuxième brosse.

1. Tirer sur l'intérieur du pneu usé pour dégager le pourtour du pneu de la roue (Figure 35).

1. Retirer le pneu usé (Figure 36).

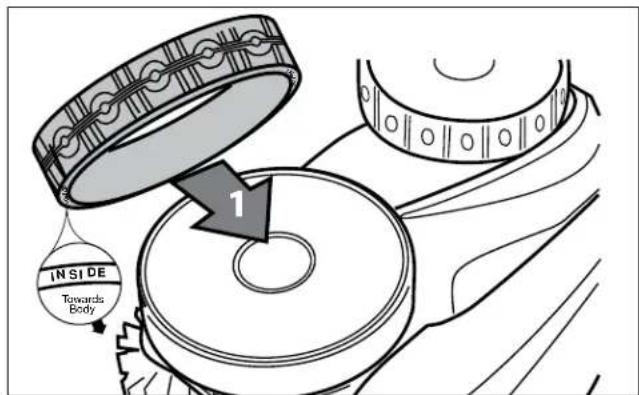

1. Pour remplacer le pneu, le positionner sur la roue en s'assurant de l'orienter de manière que le mot INSIDE soit face au robot nettoyeur (Figure 37).

1. Pousser un côté du pneu sur la roue et mettre la nervure du pneu dans la rainure de la roue (Figure 38).

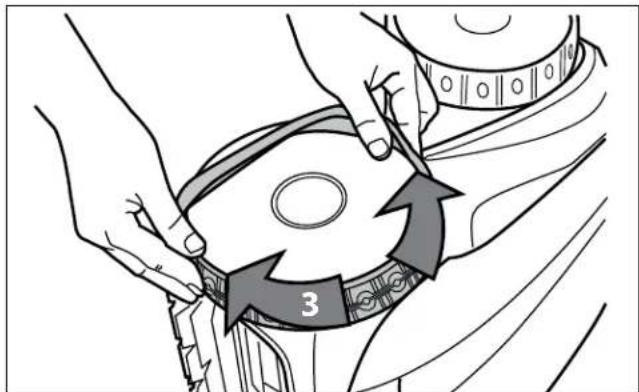

1. Continuer à installer le pneu sur la roue et vérifier que la nervure du pneu est placée correctement dans la rainure de la roue (Figure 39).

La liste complète des pièces de rechange et la vue clatée sont accessibles sur le site Web de Polaris sur www.polarispool.com. Au Canada, la liste des pièces et la vue clatée sont accessibles sur www.polarispool.ca.

1. Pousser et placer la nervure du côté intérieur du pneu dans la rainure de la roue (Figure 40). Au besoin, faire tourner la roue doucement pour faciliter l'installation.

8.1 Utilisation du voyant d'information à DEL aux fins de dépannage (Robot 9350 / P935)

Le voyant d'information ⓘ sur le panneau de commande clignotera trois rythmes diffèrent si le robot rencontre un problème.

nininlign lin
Le voyant d'information clignote une fois toutes les secondes	Débrancher le câble flottant du module de commande, puis le rebrancher. Si la proc dure de d pannage ne r sout pas le probl me, communiquer avec le soutien technique Polaris au 1 800 822-7933 (.-U.).
Le voyant clignote deux fois toutes les secondes	Faire tourner les roues du robot pour s'assurer qu'elles ne sont pas coinc es.Vérifier qu'il n'y a pas de déchets coincés dans les brosses.Lancer un nouveau cycle de nettoyage.Si le probl me persiste, communiquer avec le soutien technique Polaris au 1 800 822-7933 (.-U.).
Le voyant clignote trois fois toutes les secondes	Vérifier que l'axe de la pompe ne contient pas de débris.Vérifier si la turbine comporte des débris.Nettoyer le filtre.Lancer un nouveau cycle de nettoyage.Si le probl me persiste, communiquer avec le soutien technique Polaris au 1 800 822-7933 (.-U.).

8.2 Consultation de l'état du robot aux fins de dépannage

De 1 information sur l'état de votre robot nettoyeur et toute condition d'erreur pertinente est accessible partir d'un cran de dépannage. Pour consulter cette information :

1. Retirer le robot nettoyeur de la piscine et l'éteindre.

1. Appuyer simultanément sur et, et les tenir pendant cinq (5) secondes au minimum.

Les messages de fonctionnement du robot nettoyeur suivants s'affichent consécutivement pendant trois (3) secondes :

96 34 8:10 35 14

s l s n i nn n n is l h ni si l n n n ins n l ni nh s n i nn n

Après avoir affiché chaque message, le module de commande revient à l'affichage de la date et de l'heure.

Le tableau suivant numère quelques-uns des symptômes courants pouvant être rencontrés lors du fonctionnement du robot nettoyeur 9450 Sport / P945 ou 9550 Sport / P955 et indique leurs causes et les solutions.

Islin
Le t moin clignotant (9350/P935) ou un code d'erreur l' cran (9450/P945, 9550/P955) appara t juste apr s le d mar- rage (en appuyant sur le bouton Power ou Cycle pen- dant moins de 20 secondes).EE Si le t moin clignotant est accompagn d'un code d'erreur sur le panneau de commande, voir la section 8.2 Codes d'erreur du panneau de commande.	Il se peut que le câble flottant soit incor- rectement branch au panneau de com- mande.	Débrancher le câble flottant du module de commande, puis le rebrancher.
	Il se peut que le robot ne soit pas im- merg compl tement.	Retirer le robot de la piscine et l'immerger nouveau, voir mmersion du nettoyeur.
	Le robot pourrait avoir besoin d' tre r ini- tialis et de d marrer un nouveau cycle.	Appuyer sur le bouton OFF, puis Cycle I ou Cycle II pour d marrer un nouveau cycle.
	Il se peut que la turbine soit obstru e et ne tourne pas correctement.	Communiquer avec le soutien technique Polaris au 1 800 822-7933 (-U.).
	Il se peut que les roues soient coinc es et ne tournent pas correctement.	Communiquer avec le soutien technique Polaris au 1 800 822-7933 (-U.).
Les t moins clignotants s'allument pendant le cycle de nettoyage.	Il se peut que le robot aspire de l'air (les t moins s'allument apr s 60 secondes d'exposition l'air)	Retirer le robot de la piscine et l'immerger nouveau, voir mmersion du nettoyeur.
Le nettoyeur ne tient pas ferme- ment en position au fond de la piscine.	Il y a de l'air dans le bo tier de l'appareil.	Immersion du nettoyeur selon la m thode expliqu e la Section 4.1 Immersion du nettoyeur .
	Le carter du filtre est plein ou sale.	Nettoyer le carter du filtre en suivant la méthode expliquée à la section 5.1, « Nettoyage du carter du filtre ».
Le nettoyeur ne remonte pas ou plus les parois de la piscine.	Le carter du filtre est plein ou sale.	Nettoyer le carter du filtre en suivant la méthode expliquée à la Section 5.1, « Nettoyage du carter du filtre ».
	Les parois de la piscine sont glissantes ou gluantes. M me si l'eau semble claire, des algues microscopiques, invisibles l' il nu, sont pr sentes dans la piscine. Les parois de la piscine deviennent alors glissantes et emp chent le robot nettoy- eur de grimper. Vérifier l'usure des pneus et les remplacer s'il y a lieu.	Effectuer un traitement choc de chloration et r duire l g rement le pH. RETIRER le robot nettoyeur de la piscine pendant ce traitement.
Le robot nettoyeur ne bouge pas au d marrage.	Il n'est pas aliment .	La sortie laquelle le module de commande est raccord ne fournit aucune alimentation électrique. Vérifier que la prise laquelle le module de commande est raccord reo it de l'lectricit .
	Le syst me est activ (ON).	Vérifier qu'un (1) des deux (2) programmes a été démarré et que le t moin du programme s lectionn est allum . Si le t moin ne s'allume pas, tourner les roues, puis d brancher le module de commande et attendre au moins 20 secondes avant de rebrancher. Si le probl me persiste, communiquer avec le soutien technique Polaris au 1 800 822-7933 (-U.).
Le c ble s'emm le dans la piscine	Il y a trop de longueur de c ble dans l'eau.	Ne pas d rouler tout le c ble.Placer uniquement la portion n cessaire du c ble dans l'eau et laisser le reste au bord de la piscine.Suivre les instructions de la section D m lement du c ble pour viter et r soudre une situation o le c ble s'emm le.
Le robot nettoyeur nettoie mal.	Les brosses sont us es ou le t moin d' usure est visible.	Replacer les brosses selon la proc dure d crite dans Remplacement des brosses.
	Carter du filtre plein ou sale	Nettoyer la cartouche du filtre en suivant la méthode expliqu e la section Nettoyage de la cartouche du filtre.
	Le câble flottant est excessivement enroul ou d form .	S'assurer que le câble flottant est bien déployé sur la piscine. S'assurer que le c ble ne soit pas trop serr lorsque enroul et rang . Si le probl me subsiste, tendre le c ble d roul au soleil pour le d tendre et d faire les n uds.

Le module de commande affiche l'un de dix codes d'erreur distincts pour indiquer les problèmes rencontrés par le module de commande ou le robot nettoyeur.

• Pour effacer un code d'erreur après la résolution de problème, appuyer sur n'importe quelle touche pour que le boîtier de commande s'éteigne.
• Si un code d'erreur s'affiche et qu'aucune touche n'est enfoncée, l'écran entre en mode Attente après 10 minutes d'inactivité. Appuyer sur n'importe quelle touche pour rallumer l'écran.
• Lorsqu'une erreur est détectée, les programmes du module de commande sont temporairement suspendus.

Le bouton

est hors fonction.

Appuyer sur le bouton

et le tenir enfoncé pour effacer le code d'erreur et réactiver la programmation actuelle.

s		lin
123	(1) Court-circuit de la pompe.(2) Court-circuit du moteur de traction c t droit(3) Court-circuit du moteur de traction c t gauche	Vérifier la présence de débris ou du câble emp chant les brosses de tourner librement.Inspecter les broches du câble d'alimentation afin de voir si elles comportent de la corrosion ou une fiche tordue.Tourner chaque roue d'un quart de tour dans une direction plusieurs fois jusqu' ce que la roue tourne librement et n'accroche pas, puis effectuer la m me op ration dans l'autre sens.Si les proc dures de d pannage ne r solvent pas le probl me, communiquer avec le soutien technique Polaris au 1 800 822-7933 ( .-U).
4	Surconsommation du moteur de la pompe	Vérifier la présence de débris ou de poils/cheveux dans le ventilateur.Nettoyer la cartouche filtrante.
56	(5) Surconsommation du moteur d'entra nement droit(6) Surconsommation du moteur d'entra nement gauche	Vérifier la présence de petits débris, de cheveux ou du c ble emp chant les brosses de tourner librement.Tourner chaque roue d'un quart de tour dans une direction plusieurs fois jusqu' ce que la roue tourne librement et n'accroche pas, puis effectuer la m me op ration dans l'autre sens.
78	(7) Le robot flotte à la surface de l'eau.(8) Le robot est allum et sort de l'eau.	teindre le robot nettoyeur, puis l'immerger selon la m thode prescrite.
9	PAS UNE ERREUR DE ROBOT	Code d'état pour la fin du cycle. Le robot fonctionne normalement. Aucune mesure n cessaire.
10	Erreur de communication du robot nettoyeur et du module de commande.	teindre le robot nettoyeur, puis le rallumer pour red marrer le programme.Vérifier le raccordement du câble au niveau du module de commande.Inspecter les broches du câble d'alimentation afin de voir si elles comportent de la corrosion ou une fiche tordue.Si les proc dures de d pannage ne r solvent pas le probl me, communiquer avec le soutien technique Polaris au 1 800 822-7933 ( .-U).

ZODIAC® est une marque de commerce déposée de Zodiac International, S. A. S. U., utilisée sous licence. Toutes les autres marques de commerce mentionnées sont la propriété de leurs propriétaires respectifs.

ZODIAC® est une marque de commerce déposée de Zodiac International, S. A. S. U., utilisée sous licence. Toutes les autres marques de commerce mentionnées sont la propriété de leurs propriétaires respectifs.
