MODE D'EMPLOI MAXX POLARIS

of the extended 45° elbow (d).

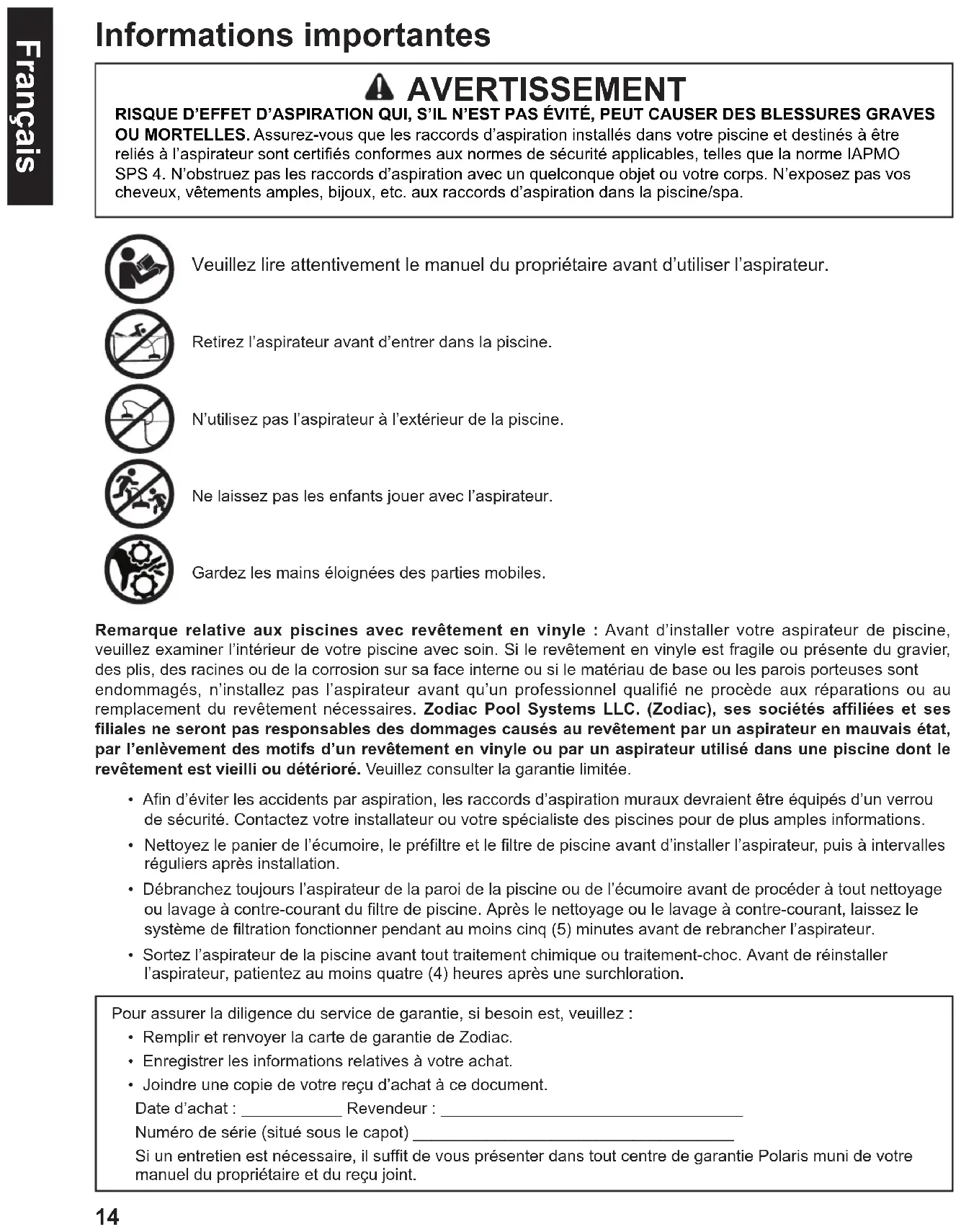

AVERTISSEMENT RISQUE D’EFFET D’ASPIRATION QUI, S’IL N’EST PAS ÉVITÉ, PEUT CAUSER DES BLESSURES GRAVES OU MORTELLES. Assurez-vous que les raccords d’aspiration installés dans votre piscine et destinés à être reliés à l’aspirateur sont certiés conformes aux normes de sécurité applicables, telles que la norme IAPMO SPS 4. N’obstruez pas les raccords d’aspiration avec un quelconque objet ou votre corps. N’exposez pas vos cheveux, vêtements amples, bijoux, etc. aux raccords d’aspiration dans la piscine/spa. Pour assurer la diligence du service de garantie, si besoin est, veuillez :

• Remplir et renvoyer la carte de garantie de Zodiac.

• Enregistrer les informations relatives à votre achat.

• Joindre une copie de votre reçu d’achat à ce document. Date d’achat : ___________ Revendeur : _________________________________ Numéro de série (situé sous le capot) ___________________________________ Si un entretien est nécessaire, il suffit de vous présenter dans tout centre de garantie Polaris muni de votre manuel du propriétaire et du reçu joint. Remarque relative aux piscines avec revêtement en vinyle : Avant d’installer votre aspirateur de piscine, veuillez examiner l’intérieur de votre piscine avec soin. Si le revêtement en vinyle est fragile ou présente du gravier, des plis, des racines ou de la corrosion sur sa face interne ou si le matériau de base ou les parois porteuses sont endommagés, n’installez pas l’aspirateur avant qu’un professionnel qualifié ne procède aux réparations ou au remplacement du revêtement nécessaires. Zodiac Pool Systems LLC. (Zodiac), ses sociétés affiliées et ses filiales ne seront pas responsables des dommages causés au revêtement par un aspirateur en mauvais état, par l’enlèvement des motifs d’un revêtement en vinyle ou par un aspirateur utilisé dans une piscine dont le revêtement est vieilli ou détérioré. Veuillez consulter la garantie limitée.

• Afin d’éviter les accidents par aspiration, les raccords d’aspiration muraux devraient être équipés d’un verrou de sécurité. Contactez votre installateur ou votre spécialiste des piscines pour de plus amples informations.

• Nettoyez le panier de l’écumoire, le préfiltre et le filtre de piscine avant d’installer l’aspirateur, puis à intervalles réguliers après installation.

• Débranchez toujours l’aspirateur de la paroi de la piscine ou de l’écumoire avant de procéder à tout nettoyage ou lavage à contre-courant du filtre de piscine. Après le nettoyage ou le lavage à contre-courant, laissez le système de filtration fonctionner pendant au moins cinq (5) minutes avant de rebrancher l’aspirateur.

• Sortez l’aspirateur de la piscine avant tout traitement chimique ou traitement-choc. Avant de réinstaller l’aspirateur, patientez au moins quatre (4) heures après une surchloration. Veuillez lire attentivement le manuel du propriétaire avant d’utiliser l’aspirateur. Retirez l’aspirateur avant d’entrer dans la piscine. N’utilisez pas l’aspirateur à l’extérieur de la piscine. Ne laissez pas les enfants jouer avec l’aspirateur. Gardez les mains éloignées des parties mobiles. Informations importantesFrançais

Avant de commencer Félicitations pour l’achat de votre nouvel aspirateur. Avant d’installer votre aspirateur, veuillez vous assurer que toutes les pièces se trouvent dans la boîte (figure 1). S’il y a des pièces manquantes, veuillez contacter : Service à la clientèle Polaris 1 800 822-7933 (É.-U.) 1 888 647-4004 (Canada) Exigez toujours des pièces de rechange Polaris d’origine. Les pièces de rechange qui ne sont pas fabriquées par Polaris ne sont pas conformes à nos spécifications et peuvent avoir un impact défavorable sur le fonctionnement de votre aspirateur ou même l’endommager. Le schéma des pièces et la liste des pièces de rechange peuvent être trouvés sur le site Web : www.polarispool.com a - Corps de l’aspirateur b - Soupape FlowKeeper

c - Section du boyau principal avec flotteur pour boyau d - Coude à 45 degrés à verrouillage rotatif, allongé e - Soupape de régulation de débit f - Coude à 45 degrés g - Section du boyau à verrouillage rotatif h - Embout annelé de soupape Contenu de la boîte Composants de l’aspirateur expédiés dans la boîte

Veuillez lire le manuel du propriétaire en entier avant de commencer l’installation. Installation ÉTAPE 1. Préparation de la piscine

1. Nettoyez la piscine manuellement à l’aide d’un aspirateur et assurez-vous que le préfiltre et le filtre de piscine

2. Éteignez la pompe du filtre de piscine.

3. Fermez la conduite d’évacuation principale de la piscine.

4. Alignez le raccord pour conduit de retour vers le bas.

AVERTISSEMENT RISQUE D’EFFET D’ASPIRATION QUI, S’IL N’EST PAS ÉVITÉ, PEUT CAUSER DES BLESSURES GRAVES OU MORTELLES. Assurez-vous que les raccords d’aspiration installés dans votre piscine et destinés à être reliés à l’aspirateur sont certiés conformes aux normes de sécurité applicables, telles que la norme IAPMO SPS 4. N’obstruez pas les raccords d’aspiration avec un quelconque objet ou votre corps. N’exposez pas vos cheveux, vêtements amples, bijoux, etc. aux raccords d’aspiration ou aux extrémités du boyau dans la piscine/spa. ÉTAPE 2. Assemblage des sections du boyau Poussez et tournez les connecteurs sur chaque section du boyau (g), jusqu’à ce qu’ils se verrouillent en position et que vous attendiez un déclic (figure 1). Les collets du boyau sont dotés de trois (3) positions de raccordement. Chacune des trois (3) positions est suffisante pour un scellement hermétique.

Figure 14. Sections du boyau Figure 15. Raccordement à une conduite d’aspiration dédiée

ÉTAPE 3. Raccordement à une conduite d’aspiration dédiée

1. Verrouillez, par un mouvement de torsion, l’extrémité mâle du

boyau (g) dans l’extrémité la plus large du coude à 45° allongé (d).

2. Raccordez le coude au raccord d’aspiration mural de sécurité

3. Alignez le coude vers la surface de l’eau (figure 2).Français

Raccordez à une écumoire La soupape FlowKeeper doit toujours être utilisée dans le cas d’installations à écumoire unique. La soupape régule le débit afin de garantir le bon fonctionnement de la pompe et de l’aspirateur de piscine.Si la piscine est équipée de plus d’une écumoire, raccordez le boyau à l’écumoire la plus près de la pompe.Les pièces utilisées pour raccorder le boyau, et l’ordre de leur installation dépendent du type d’écumoire (figure 3).1. Retirez le panier de l’écumoire.2. Raccordez ensemble l’embout annelé de soupape, la soupape FlowKeeper (b) et le coude à 45 degrés (f). Insérez la soupape FlowKeeper (b) dans le coude à 45 degrés, les flèches dirigées vers le bas.3. Poussez l’extrémité mâle du boyau à verrouillage rotatif (g) vers l’extrémité du coude à 45 degrés (f).4. Insérez l’assemblage dans le port d’aspiration de l’écumoire.Figure 16. Raccordement de l’écumoire ÉTAPE 4. Déterminer la bonne longueur du boyau de votre piscine 1. Mesurez suffisamment de boyaux pour atteindre le point le plus éloigné de la piscine à partir de l’écumoire ou de la conduite d’aspiration dédiée. Retirez toute section du boyau en surplus, au besoin. Consultez (A) de la figure 4, ci-dessous.

2. Par la suite, fixez le boyau principal (c) à l’extrémité, là où la tête de l’aspirateur sera raccordée. Consultez (B)

de la figure 4 ci-dessous. La longueur excédentaire du boyau permet à l’aspirateur d’atteindre le point le plus éloigné de la piscine, si une boucle venait à se former lors du fonctionnement. Boyau principal (B) Écumoire ou conduite d’aspiration dédiée Distance la plus éloignée à travers la piscine (A)

Longueur totale de boyau requis = (A) distance la plus éloignée à travers la piscine + (B) boyau principalFigure 17. Déterminer la bonne longueur du boyau de piscine

ÉTAPE 5. Raccordement de l’aspirateur 1. Assurez-vous que la soupape de régulation de débit (e) est fixée au boyau principal (c). Le boyau principal est la section du boyau avec le flotteur en mousse préattaché (Figure 5).2. Submergez le boyau et inondez-le avec de l’eau (aucune bulle visible).3. Submergez l’aspirateur et inondez-le avec de l’eau (aucune bulle visible).4. Raccordez le boyau à la tête de l’aspirateur en poussant la soupape de régulation de débit sur l’aspirateur.5. Laissez l’aspirateur glisser dans le fond de la piscine.Figure 18. Raccordez le boyau et submergez l’aspirateur ÉTAPE 6. Vérifier pour un débit adéquat AVERTISSEMENT Pour prévenir des blessures graves, assurez-vous d’éteindre la pompe d’aspiration qui contrôle le fonctionnement de l’aspirateur. N’exposez pas vos cheveux, vêtements amples, bijoux, etc. aux extrémités ouvertes du boyau. La soupape de régulation de débit est conçue de manière à limiter constamment le débit élevé d’eau dans l’aspirateur. Lorsque le débit est adéquat, les composants de l’aspirateur sont moins susceptibles d’être endommagés, et la durée de vie utile de l’aspirateur peut être prolongée. La vitesse de rotation des roulettes est un bon indicateur de la quantité d’eau qui circule dans l’aspirateur. En vérifiant le temps de rotation des roulettes, vous pouvez vous assurer que l’aspirateur fonctionne avec une efficacité maximale. cFrançais

Chronométrer la rotation des roulettes 1. Activez la pompe du filtre de piscine.2. Procurez-vous un chronomètre ou une minuterie.3. En laissant la pompe en marche et en laissant l’eau circuler dans l’aspirateur, remontez l’aspirateur à la surface de l’eau et maintenez-le complètement immergé juste sous la ligne de flottaison.4. Repérez l’indicateur de vitesse sur la roulette arrière droite (figure 6).5. Notez combien de secondes il faut pour effectuer 10 rotations. Si les roulettes changent de direction pendant le décompte des rotations, attendez et recommencez votre décompte. Si le décompte se fait dans les 20 à 25 secondes, aucun ajustement n’est nécessaire.

• 20 à 25 seconds --- Débit optimal Figure 19. Indicateur de vitesse des roulettes ÉTAPE 7. Réglage du débit de l’aspirateur (au besoin)

1. Si le débit de l’aspirateur ne se trouve pas dans la plage de vitesse optimale des roulettes, ajustez-le.

• 26 à 50 secondes --- Augmenter le débit (+) --- l’aspirateur se déplace trop lentement et nécessite un débit accru
• 10 à 19 secondes --- Réduire le débit (–) --- l’aspirateur se déplace trop rapidement et pourrait être endommagé2. Pour augmenter ou réduire le débit, il suffit d’ajuster le débit par l’une des méthodes suivantes : • Les soupapes au bloc d’équipements pour une conduite d’aspiration dédiée. • Soupape Flowkeeper à l’écumoire, pour l’installation de l’écumoire (figure 7). • Vitesse de la pompe (pompe à vitesse variable uniquement). Réglage FlowKeeper (+) Augmenter le débit (–) Diminuer le débit Figure 20. Réglage de la soupape FlowKeeper MCFrançais

Fonctionnement et entretien Fonctionnement quotidien L’aspirateur démarre et s’arrête en même temps que la pompe de filtration de la piscine, aspirant et nettoyant toutes les surfaces de la piscine de façon aléatoire. La capacité de l’aspirateur à gravir les parois dépend de la forme de la piscine et du débit d’eau disponible. Si l’aspirateur ne gravit pas les parois de la piscine, assurez-vous que le débit est adéquat en vérifiant la vitesse des roulettes. De plus, veuillez vous assurer que la surface de la piscine n’est par recouverte d’algues, puisque cette surface glissante affectera la traction de l’aspirateur. Au cours de chaque cycle de nettoyage, l’aspirateur se déplace de l’avant vers l’arrière et pivote vers la droite et la gauche. Les turbines sous l’aspirateur créent une force descendante pour l’ascension et la stabilité, et dirigent les débris dans la bouche d’aspiration de l’aspirateur. Les brosses de nettoyage entrent également en contact avec le fond de la piscine pour agiter et enlever les petits débris qui y sont collés. Modes d’aspiration de l’aspirateur Votre aspirateur est conçu pour fonctionner avec deux modes d’aspiration :

• Gros débris : pour aspirer les gros débris, comme des feuilles. Il est recommandé de remettre l’aspirateur au mode d’aspiration pour petits débris (réglage d’origine), après le nettoyage des gros débris.

• Petits débris (réglage d’origine) : pour aspirer de plus lourds et petits débris, comme le sable, le limon et les petites pierres. L’aspirateur de la piscine est vendu de l’usine dans ce mode. AVERTISSEMENT Pour prévenir toute blessure grave, assurez-vous que l’aspirateur est débranché du boyau et que la pompe d’aspiration utilisée pour l’aspirateur est désactivée avant de commencer cette opération. Passer au mode pour nettoyage de gros débris :

1. Repérez la fente sous l’aspirateur.

Insérez un outil plat dans l’adaptateur d’entrée (figure 8).

2. Soulevez l’adaptateur d’entrée

et retirez-le hors de l’entrée d’aspiration. Repasser au mode de nettoyage pour petits débris :

1. Placez l’adaptateur modulaire d’entrée dans l’entrée

d’aspiration de l’aspirateur de la piscine.

2. Appuyez sur l’adaptateur modulaire d’entrée jusqu’à ce

qu’il s’enclenche en place (figure 9). Figure 21. Retirer l’adaptateur modulaire d’entrée Figure 22. Replacer l’adaptateur modulaire d’entréeFrançais

Entretien courant Pour assurer un fonctionnement adéquat et pour prolonger la durée de vie utile de votre aspirateur :

1. Vider régulièrement le préfiltre

Pour un fonctionnement optimal de l’aspirateur, videz régulièrement le préfiltre. Plus il y a de débris dans la piscine, plus le préfiltre doit être vidé. REMARQUE : polaris propose un piège à feuilles qui maintient le débit tout en récupérant les débris, et permet de réduire la quantité de débris qui atteignent le préfiltre.

2. Retirer les débris du moteur

AVERTISSEMENT Pour prévenir toute blessure grave, assurez-vous que l’aspirateur est débranché du boyau et que la pompe d’aspiration utilisée pour l’aspirateur est désactivée avant de commencer cette opération.Figure 23. Loquet du bouton de dégagementFigure 24. Retirer le moteurLoquet du boutonde dégagement Latch Release Button 1. Pour ouvrir le couvercle, poussez le loquet du bouton de dégagement qui se trouve sur le dessus de l’aspirateur (figure 10). 2. Ouvrez le couvercle et inspectez le moteur. Retirez les débris.3. Au besoin, sortez le moteur en le tirant par les pales. Aucun outil requis (figure 11).4. Réinstallez le moteur. Lorsque vous réinstallez le moteur, assurez-vous qu’il est en position avec la grande roulette du côté droit (indiqué comme A).5. Refermez le couvercle du moteur et assurez-vous que le loquet s’enclenche bien en place.Français

3. Nettoyer ou faire un lavage à contre-courant du filtre de piscine

Veuillez toujours débrancher l’aspirateur de la paroi de la piscine avant de procéder à tout nettoyage ou à un lavage à contre-courant du filtre de piscine. Après le nettoyage ou le lavage à contre-courant, laissez le système de filtration fonctionner pendant au moins cinq (5) minutes, pour purger les conduites d’aspiration avant de rebrancher l’aspirateur.

4. Ajout de produits chimiques

Lorsque vous ajoutez des produits chimiques, veuillez sortir l’aspirateur de la piscine pour au moins quatre (4) heures.

5. Remplacer les brosses régulièrement

Pour maintenir un nettoyage optimal, il est recommandé de remplacer les brosses à récurer chaque saison ou lorsqu’une usure importante est visible (figure 12). Pour enlever les brosses, pressez la pince en plastique entre deux doigts et tirez. Le type de surface de la piscine peut également augmenter le taux d’usure des brosses. Brosse avec une NOUVELLE surface Brosse avec une surface USÉE

Ne rangez jamais l’aspirateur à la lumière directe du soleil. N’enroulez jamais le boyau. Le boyau peut développer une capacité de mémorisation pouvant affecter les performances de l’aspirateur. Rangez l’aspirateur sur le côté ou sur le dos, pour prévenir les dommages à la turbine (tous les modèles) et aux brosses (figure 13). Figure 25. Inspecter la surface des brosses Figure 26. Ranger l’aspirateur sur le côté

Avant de ranger l’aspirateur pour l’hiver, il faut vider toute l’eau (les dommages causés par le gel ne sont pas couverts par la garantie). Retirez tous les raccords et adaptateurs de la conduite d’aspiration dédiée ou de l’écumoire. Démontez les boyaux et posez-les à plat.Français

Si vous éprouvez des problèmes avec votre aspirateur de Polaris, veuillez suivre les étapes du guide de dépannage ci-dessous pour retrouver une performance optimale. Si vous avez besoin d’aide supplémentaire, veuillez contacter le service de soutien technique au 1 800 822.7933. Dépannage Problème Solution L’aspirateur ne se déplace pas ou se déplace • Vérifiez que la conduite d’évacuation principale est fermée. très lentement.

• Vérifiez la vitesse des roulettes pour vous assurer que le débit est adéquat. Voir la section « Vérifier pour un débit adéquat ».

• Vérifiez s’il y a des crans à l’intérieur des rails qui sont usés. Si tel est le cas, contactez votre dépositaire pour des rails de rechange.

• Nettoyez ou lavez à contre-courant le filtre et videz le préfiltre.

• Vérifiez pour la présence de débris qui obstruent le moteur. Voir la section « Retirer les débris du moteur ».

• Passez au mode pour nettoyage de gros débris. Voir la section « Modes d’aspiration de l’aspirateur ».

• Vérifiez pour la présence d’air dans le système. Si le niveau d’eau du préfiltre descend soudainement ou que vous apercevez une quantité excessive de bulles d’air dans le préfiltre ou en provenance des conduites de retour, cela signifie qu’il y a de l’air dans le système. Vérifiez les raccords du boyau, resserrez tous les raccords à la pompe et inspectez le joint torique du préfiltre à la recherche de signes d’usure.

• Pour l’installation de l’écumoire, vérifiez la soupape Flowkeeper™ pour vous assurer qu’elle peut se déplacer librement avec le débit d’eau. Le parcours de l’aspirateur ne couvre pas l’ensemble • Assurez-vous que la longueur du boyau est adéquate pour votre de la piscine. piscine. Voir la section « Déterminer la bonne longueur du boyau de piscine ».

• Vérifiez la rotation des roulettes pour vous assurer que le débit est adéquat. Voir la section « Vérifier pour un débit adéquat ». Réglez le débit, au besoin.

• Assurez-vous que les raccords pour le conduit de retour sont orientés vers le bas. Ajoutez une vanne diviseuse de retour, au besoin.

• Assurez-vous que le boyau n’est pas enroulé ni ne comporte de nœud. Allongez-le au soleil pour le redresser, au besoin.

• Assurez-vous que le flotteur du boyau est placé à au moins 22,86 cm (9 po) de la tête de l’aspirateur sur le tuyau leader (c/g).

• Observez l’aspirateur pendant plus de cinq (5) minutes et assurez-vous que chaque bande d’entraînement inverse périodiquement la direction. Si tel n’est pas le cas, contactez votre dépositaire ou le centre de service pour de l’aide. L’aspirateur se coince sur les marches d’escalier. • Observez l’aspirateur pendant plus de cinq (5) minutes et assurez-vous que chaque bande d’entraînement inverse périodiquement la direction. Si tel n’est pas le cas, contactez votre dépositaire ou le centre de service pour de l’aide.

• Assurez-vous que le socle pivotant sur le dessus de l’aspirateur tourne librement.

• Vérifiez la rotation des roulettes pour vous assurer que le débit est adéquat. Voir la section « Vérifier pour un débit adéquat ». Réglez le débit, au besoin.

• Assurez-vous que la longueur du boyau est adéquate pour votre piscine. Voir la section « Déterminer la bonne longueur du boyau de piscine ». L’aspirateur ne grimpe pas sur les murs. • Vérifiez la rotation des roulettes pour vous assurer que le débit est adéquat. Voir la section « Vérifier pour un débit adéquat ». Réglez le débit, au besoin.

• Assurez-vous que le flotteur du boyau est placé à au moins 22,86 cm (9 po) de l’aspirateur. L’aspirateur se déplace sur le côté. • Assurez-vous que le flotteur du boyau est placé à au moins 22,86 cm (9 po) de l’aspirateur.Zodiac Pool Systems LLC 2882 Whiptail Loop # 100 Carlsbad, CA 92010

H0671300_REVB © 2021 Zodiac Pool Systems LLC. Tous droits réservés.Polaris® et la conception de nettoyeur à 3 roues sont des marques déposées de Zodiac Pool Systems LLC. Toutes les autres marques de commerce citées dans le présent document appartiennent à leurs propriétaires respectifs.MANUAL DEL PROPIETARIO Español H0671300_REVBEspañol
