MANUAL DE USUARIO MAXX POLARIS

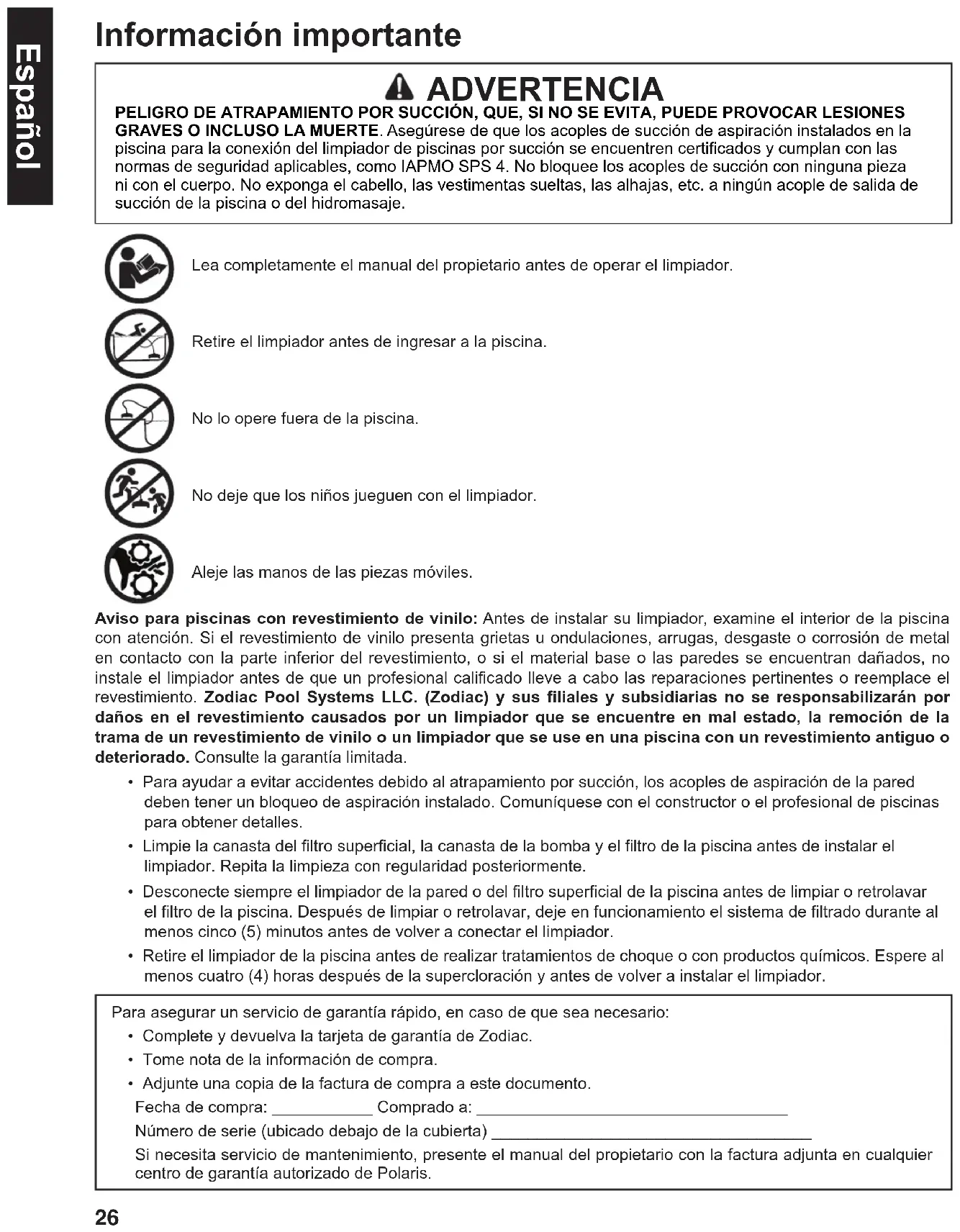

ADVERTENCIA PELIGRO DE ATRAPAMIENTO POR SUCCIÓN, QUE, SI NO SE EVITA, PUEDE PROVOCAR LESIONES GRAVES O INCLUSO LA MUERTE. Asegúrese de que los acoples de succión de aspiración instalados en la piscina para la conexión del limpiador de piscinas por succión se encuentren certicados y cumplan con las normas de seguridad aplicables, como IAPMO SPS 4. No bloquee los acoples de succión con ninguna pieza ni con el cuerpo. No exponga el cabello, las vestimentas sueltas, las alhajas, etc. a ningún acople de salida de succión de la piscina o del hidromasaje. Para asegurar un servicio de garantía rápido, en caso de que sea necesario:

• Complete y devuelva la tarjeta de garantía de Zodiac.

• Tome nota de la información de compra.

• Adjunte una copia de la factura de compra a este documento. Fecha de compra: ___________ Comprado a: __________________________________ Número de serie (ubicado debajo de la cubierta) ___________________________________ Si necesita servicio de mantenimiento, presente el manual del propietario con la factura adjunta en cualquier centro de garantía autorizado de Polaris. Aviso para piscinas con revestimiento de vinilo: Antes de instalar su limpiador, examine el interior de la piscina con atención. Si el revestimiento de vinilo presenta grietas u ondulaciones, arrugas, desgaste o corrosión de metal en contacto con la parte inferior del revestimiento, o si el material base o las paredes se encuentran dañados, no instale el limpiador antes de que un profesional calificado lleve a cabo las reparaciones pertinentes o reemplace el revestimiento. Zodiac Pool Systems LLC. (Zodiac) y sus filiales y subsidiarias no se responsabilizarán por daños en el revestimiento causados por un limpiador que se encuentre en mal estado, la remoción de la trama de un revestimiento de vinilo o un limpiador que se use en una piscina con un revestimiento antiguo o deteriorado. Consulte la garantía limitada.

• Para ayudar a evitar accidentes debido al atrapamiento por succión, los acoples de aspiración de la pared deben tener un bloqueo de aspiración instalado. Comuníquese con el constructor o el profesional de piscinas para obtener detalles.

• Limpie la canasta del filtro superficial, la canasta de la bomba y el filtro de la piscina antes de instalar el limpiador. Repita la limpieza con regularidad posteriormente.

• Desconecte siempre el limpiador de la pared o del filtro superficial de la piscina antes de limpiar o retrolavar el filtro de la piscina. Después de limpiar o retrolavar, deje en funcionamiento el sistema de filtrado durante al menos cinco (5) minutos antes de volver a conectar el limpiador.

• Retire el limpiador de la piscina antes de realizar tratamientos de choque o con productos químicos. Espere al menos cuatro (4) horas después de la supercloración y antes de volver a instalar el limpiador. Lea completamente el manual del propietario antes de operar el limpiador. Retire el limpiador antes de ingresar a la piscina. No lo opere fuera de la piscina. No deje que los niños jueguen con el limpiador. Aleje las manos de las piezas móviles. Información importanteEspañol

Antes de comenzar Felicitaciones por la compra de su nuevo limpiador. Antes de instalar su limpiador, controle que la caja incluya todas las piezas (figura 1). Si faltara algún componente, comuníquese con: Atención al cliente de Polaris 1-800-822-7933 (EE. UU.) 1-888-647-4004 (Canadá) Siempre solicite piezas de reemplazo Polaris auténticas. Las piezas que no son Polaris no cumplen con nuestras especificaciones y podrían tener un efecto adverso en la operación de su limpiador o incluso podrían dañarlo. Puede encontrar diagramas de las piezas y una lista de piezas de repuesto en: www.polarispool.com a - Cuerpo del limpiador b - Válvula FlowKeeper™ c - Sección de la manguera guía y flotante de la manguera d - Codo de 45 grados que traba con giro, Extendido e - Válvula reguladora de caudal (VRC) f - Codo de 45 grados g - Sección de la manguera que traba con giro h - Boquilla de la válvula Contenido de la caja Componentes del limpiador incluidos en la caja

Lea completamente el manual del propietario antes de comenzar la instalación. Instalación PASO 1. Preparación de la piscina

1. Aspire de forma manual la piscina y asegúrese de que el filtro de la piscina y la canasta de la bomba estén limpios.

2. Apague la bomba del filtro de la piscina.

3. Cierre la línea de drenaje principal de la piscina.

4. Coloque los acoples de la línea de retorno hacia abajo.

ADVERTENCIA PELIGRO DE ATRAPAMIENTO POR SUCCIÓN QUE, SI NO SE EVITA, PUEDE PROVOCAR LESIONES GRAVES O LA MUERTE. Asegúrese de que los acoples de succión de aspiración instalados en la piscina para la conexión del limpiador de piscinas por succión se encuentren certicados y cumplan con las normas de seguridad aplicables, como IAPMO SPS 4. No bloquee los acoples de succión con ninguna pieza ni con el cuerpo. No exponga el cabello, vestimenta suelta, alhajas, entre otros, a ningún acople de salida de succión o extremos de manguera en la piscina o el hidromasaje. PASO 2. Ensamble las secciones de la manguera Empuje y gire el conector en cada sección de la manguera (g) hasta que queden bloqueados en su posición haciendo clic (figura 1). Las boquillas de la manguera tienen tres (3) posiciones de conexión. En cualquiera de las tres (3) posiciones el sello es hermético para el aire.

Figura 27. Secciones de la manguera Figura 28. Conexión de la línea de succión exclusiva

PASO 3. Para realizar la conexión a una línea de succión exclusiva

1. Gire hasta bloquear el extremo macho de la manguera (g) en el

extremo grande del codo extendido de 45°(d).

2. Conecte el codo al acople de pared de aspiración de seguridad

instalado (se vende por separado).

3. Ajuste el ángulo del codo hacia la superficie del agua (figura 2).Español

O BIEN Conectar a un filtro superficial La válvula FlowKeeper™ debe utilizarse siempre en instalaciones con un solo filtro superficial. La válvula regula el caudal para garantizar que la bomba de la piscina y el limpiador funcionen correctamente. Si la piscina tiene más de un filtro superficial, conecte la manguera al filtro superficial que se encuentre más cerca de la bomba.Las piezas que se utilizan para conectar la manguera y la secuencia en que se instalan dependen del tipo de filtro superficial (Figura 3).1. Retire la canasta del filtro superficial.2. Conecte la boquilla de la válvula (h), la válvula FlowKeeper (b) y el codo de 45 grados (f) juntos. Inserte la válvula FlowKeeper (b) en el codo de 45 grados con la flecha apuntando hacia abajo.3. Empuje el extremo macho de la manguera que traba con giro (g) al extremo del codo de 45 grados (f).4. Inserte el ensamble en el puerto de succión del filtro superficial.Figura 29. Conexión del ltro supercial PASO 4. Determine la longitud correcta de la manguera para su piscina 1. Calcule una longitud suficiente de manguera para alcanzar el punto más distante de la piscina desde el filtro superficial o la línea de succión exclusiva. Retire toda sección de manguera adicional, según fuera necesario. Consulte (A) en la figura 4 a continuación.2. Después, una la manguera guía (c) al extremo en el que se conectará la cabeza del limpiador. Consulte (B) en la figura 4 a continuación. La longitud adicional permite que el limpiador alcance el punto lejano en la piscina si se forma un bucle durante la operación.Manguera guía (B)Filtro supercial o línea de succión exclusivaDistancia mayor a través de la piscina (A)

Longitud total necesaria de la manguera = (A) Distancia máxima a través de la piscina + (B) Manguera guíaFigura 30. Determine la longitud correcta de la manguera

PASO 5. Conexión del limpiador 1. Verifique que la válvula reguladora de caudal (VRC) (e) está conectada a la manguera guía (c). La manguera guía es la sección de la manguera que tiene adjunto el flotante de gomaespuma. (Figura 5).2. Sumerja la manguera e inúndela de agua (sin burbujas visibles).3. Sumerja el limpiador e inúndelo de agua (sin burbujas visibles).4. Conecte la manguera a la cabeza del limpiador empujando la válvula reguladora de caudal sobre el limpiador.5. Deje que el limpiador vaya hasta el fondo de la piscina.Figura 31. Conecte la manguera y sumerja el limpiador PASO 6. Controle que el caudal sea el adecuado ADVERTENCIA Para evitar lesiones graves, asegúrese de apagar la bomba de succión responsable de la operación del limpiador de piscina. No exponga su cabello, la vestimenta suelta, las alhajas, etc. al extremo abierto de la manguera.La válvula reguladora de caudal está diseñada para limitar constantemente altos caudales de agua a través del limpiador. Cuando el caudal es el correcto, los componentes del limpiador están menos expuestos al daño y la vida útil del limpiador se puede prolongar. La velocidad de giro de la rueda es un buen indicador de la cantidad de caudal que fluye por el limpiador. Si controla que la velocidad de giro de la rueda es la adecuada, puede verificar que el limpiador esté funcionando de la manera más eficiente. cEspañol

Giros de la rueda por tiempo 1. Encienda la bomba del filtro de la piscina.2. Consiga un cronómetro o temporizador.3. Con la bomba encendida y el agua fluyendo por el limpiador, lleve el limpiador hacia la superficie del agua y sosténgalo completamente sumergido justo debajo de la línea del agua.4. Ubique el indicador de velocidad de la rueda en la rueda derecha trasera (figura 6).5. Observe cuántos segundos tarda en completar 10 giros. Si las ruedas cambian de dirección durante la cuenta de giros, espere y vuelva a iniciar la cuenta. Si la cuenta da entre 20 y 25 segundos, no es necesario realizar ajustes.

• 20 - 25 segundos --- Caudal óptimo Figura 32. Indicador de velocidad de la rueda PASO 7. Ajuste el caudal al limpiador (si fuera necesario)

1. Ajuste el caudal si no se encontrara dentro del rango óptimo de velocidad de la rueda. Si la cuenta da:

• 26 - 50 segundos --- Aumente el caudal (+) --- el limpiador se mueve demasiado lento y necesita más caudal

• 10 - 19 segundos --- Disminuya el caudal (–) --- el limpiador se mueve demasiado rápido y se puede dañar 2. Para aumentar o disminuir el caudal, ajústelo mediante uno de los siguientes métodos: • Válvulas en el soporte del equipo para una línea de succión exclusiva. • Válvula Flowkeeper en el filtro superficial en instalaciones con filtro superficial (figura 7). • Velocidad de la bomba (solo para bombas de velocidad variable). Ajuste de FlowKeeper (+) Aumente el caudal (–) Disminuya el caudal Figura 33. Ajuste la válvula FlowKeeper™Español

Operación y mantenimiento Operación diaria Los ciclos del limpiador comienzan y terminan con la bomba de filtrado de la piscina y se aspiran y limpian todas las superficies de forma aleatoria por toda la piscina. La capacidad para trepar del limpiador depende de la forma que tenga la piscina y del caudal de agua disponible. Si el limpiador no trepa por las paredes, verifique que el caudal sea el correcto mediante el control de la velocidad de la rueda. También verifique que la superficie de la piscina no esté cubierta de algas, ya que esta superficie resbaladiza afecta la tracción. Durante cada ciclo del patrón de cobertura, el limpiador viaja hacia adelante y hacia atrás y pivota de derecha a izquierda. Las turbinas debajo del limpiador crean fuerza descendente para trepar y mantenerse estable y para llevar los desechos hacia la boca del limpiador. Los cepillos limpiadores también hacen contacto con el piso de la piscina para agitar y eliminar pequeños desechos pegados. Modos de aspiración del limpiador El limpiador está diseñado para operar en dos modos de aspiración:

• Desechos grandes: Para aspirar desechos grandes como hojas. Se recomienda volver el limpiador a la configuración de fábrica de desechos pequeños luego de realizar la limpieza de desechos grandes.

• Desechos pequeños (configuración de fábrica): Para aspirar desechos más pequeños y pesados, como arena, gravilla y pequeñas piedras. El limpiador de piscina sale de fábrica en este modo. ADVERTENCIA Para evitar daños graves, verique que el limpiador esté desconectado de la manguera y que la bomba de succión que se utiliza para el limpiador esté apagada antes de comenzar esta operación. Cambiar al modo de limpieza de desechos grandes:

1. Ubique la ranura en la parte inferior

del limpiador. Inserte una herramienta plana en el adaptador de entrada (figura 8).

2. Levante el adaptador de entrada y, a

continuación, tire para extraerlo de la entrada de aspiración. Volver al modo de limpieza de desechos pequeños:

1. Coloque el adaptador de entrada modular en la entrada

de la aspiradora del limpiador de piscina.

2. Presione el adaptador de entrada modular hasta que

quede en su lugar con un clic (figura 9). Figura 34. Retire el adaptador de entrada modular Figura 35. Vuelva a colocar el adaptador de entrada modularEspañol

Mantenimiento de rutina Para asegurar el funcionamiento correcto y una vida útil prolongada de su limpiador:

1. Vacíe la canasta de la bomba regularmente

Para que el limpiador opere con la mayor eficiencia, vacíe la canasta de la bomba regularmente. Cuanto mayor sea la cantidad de desechos en la piscina, mayor deberá ser la frecuencia de limpieza de la canasta de la bomba. NOTA: Polaris ofrece un filtro de hojas incorporado que mantiene el caudal mientras atrapa los desechos y reduce la cantidad de desechos que llegan a la canasta del filtro de la bomba.

2. Elimine los desechos del motor

ADVERTENCIA Para evitar daños graves, verique que el limpiador esté desconectado de la manguera y que la bomba de succión que se utiliza para el limpiador esté apagada antes de comenzar esta operación.Figura 36. Botón para liberar el pestilloFigura 37. Retire el motorBotón para liberarel pestillo Latch Release Button 1. Presione el botón para liberar el pestillo en la parte superior del limpiador (figura 10) y abra la cubierta.2. Abra la tapa e inspeccione el motor. Elimine todos los desechos.3. Si fuera necesario, tire de las paletas del motor y retírelo. No se necesitan herramientas (figura 11).4. Vuelva a instalar el motor. Cuando lo reinstale, verifique que el motor esté colocado con la rueda grande hacia la derecha (con la marca A).5. Cierre la cubierta del motor y verifique que el pestillo cierra con un clic.Español

Desconecte siempre el limpiador de la pared de la piscina antes de limpiar o retrolavar el filtro de la piscina. Después de limpiar o retrolavar, deje correr al menos cinco (5) minutos el sistema de filtrado para purgar las líneas de succión antes de reconectar el limpiador.

4. Agregado de productos químicos

Retire el limpiador de la piscina durante al menos cuatro (4) horas cuando agregue productos químicos.

5. Reemplace los cepillos regularmente

Para mantener una limpieza óptima, se recomienda reemplazar los cepillos de limpieza cada temporada o cuando se observe un desgaste importante (figura 12). Para retirar los cepillos, presione el broche plástico entre dos dedos y tire. El tipo de superficie de la piscina también puede aumentar la tasa de desgaste de los cepillos. Supercie de cepillo NUEVA Supercie de cepillo DESGASTADA

Nunca debe almacenar el limpiador bajo luz solar directa. No enrolle la manguera. La manguera puede desarrollar una memoria que podría afectar el desempeño del limpiador. Almacene el limpiador sobre un lado o sobre la parte trasera para evitar dañar la turbina (en todos los modelos) y los cepillos (figura 13). Figura 38. Inspeccione los cepillos Figura 39. Almacene el limpiador sobre un lado

7. Preparación para el invierno

Antes de almacenar por el invierno, drene toda el agua (el daño por congelamiento no está incluido en la garantía). Retire todos los conectores y adaptadores de la línea de succión exclusiva o del filtro superficial. Desacople las mangueras y déjelas reposar planas.Español

Si tiene un problema con el limpiador Polaris, siga los pasos de resolución de problemas que se describen a continuación para restablecer el desempeño. Si necesita más ayuda, comuníquese con el soporte técnico de Polaris al [phone]. Resolución de problemas Problema Solución El limpiador no se mueve o se mueve lentamente. • Confirme que el drenaje principal se encuentre cerrado.

• Controle la velocidad de la rueda para verificar que el caudal es correcto. Consulte la sección “Control de caudal adecuado”

• Controle que los dientes interiores de las pistas no estén desgastados. Si así fuera, comuníquese con su proveedor para conseguir pistas de repuesto.

• Limpie o retrolave el filtro y vacíe la canasta de la bomba.

• Controle que no haya desechos atascados en el motor. Consulte la sección “Elimine los desechos del motor”.

• Ponga el limpiador en el modo de limpieza de desechos grandes. Consulte la sección “Modos de aspiración del limpiador”.

• Compruebe que haya aire en el sistema. Si el nivel de agua en la canasta de la bomba disminuye o se ven demasiadas burbujas de aire en la canasta de la bomba o provenientes de las líneas de retorno, hay aire en el sistema. Compruebe las conexiones de la manguera, ajuste todos los acoples de la bomba y verifique si la junta tórica de la canasta de la bomba presenta desgastes.

• En instalaciones con filtro superficial, controle la unidad Flowkeeper™ para verificar que se pueda mover libremente en el caudal de agua. El limpiador no hace un recorrido completo • Confirme que la longitud de la manguera sea la adecuada para su y no cubre la piscina en su totalidad. piscina. Consulte la sección “Determine la longitud correcta de la manguera”.

• Controle los giros de la rueda para verificar que el caudal es el adecuado. Consulte la sección “Control de caudal adecuado”. Ajuste el caudal si fuera necesario.

• Asegúrese de que los acoples de retorno apunten hacia abajo. Agregue un desviador de retorno, de ser necesario.

• Asegúrese de que la manguera no se encuentre doblada ni enrollada. Colóquela al sol para estirarla, de ser necesario.

• Verifique que el flotante de la manguera está ubicado aproximadamente a 9" de la cabeza del limpiador en la manguera líder (c / g).

• Observe el limpiador durante más de cinco (5) minutos y verifique que cada pista impulsora invierte la dirección periódicamente. Si esto no sucediera, comuníquese con su proveedor o con el centro de servicio para solicitar ayuda. El limpiador se traba en los escalones. • Observe el limpiador durante más de cinco (5) minutos y verifique que cada pista impulsora invierte la dirección periódicamente. Si esto no sucediera, comuníquese con su proveedor o con el centro de servicio para solicitar ayuda.

• Verifique que el eslabón giratorio sobre el limpiador gira libremente.

• Cuente los giros de la rueda para verificar que el caudal es el adecuado. Consulte la sección “Control de caudal adecuado”. Ajuste el caudal si fuera necesario.

• Confirme que la longitud de la manguera sea la adecuada para su piscina. Consulte la sección “Determine la longitud correcta de la manguera”. El limpiador no sube por las paredes. • Cuente los giros de la rueda para verificar que el caudal es el adecuado. Consulte la sección “Control de caudal adecuado”. Ajuste el caudal si fuera necesario.

• Verifique que el flotante de la manguera esté ubicado aproximadamente a 9” del limpiador El limpiador se ladea. • Verifique que el flotante de la manguera esté ubicado aproximadamente a 9" del limpiador.Zodiac Pool Systems LLC 2882 Whiptail Loop # 100 Carlsbad, CA 92010
