VideoFlex G4 Arc - Caméra vidéo Laserliner - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caméra vidéo d'inspection professionnelle
Marque	Laserliner
Modèle	VideoFlex G4 Arc
Écran	TFT couleur 3,5 pouces, résolution 320 x 240 pixels
Résolution image / vidéo	640 x 480 pixels (VGA)
Formats d'enregistrement	Image : JPEG, Vidéo : AVI
Mémoire	Carte micro SD jusqu'à 16 Go (non incluse)
Connectivité	USB de type C, sortie vidéo Cinch (RCA)
Alimentation	Accumulateur Li-ion 3,7 V / 2,8 Ah (intégré)
Autonomie	Environ 5 heures
Dimensions (L x H x P)	181 x 207 x 96 mm
Poids	342 g (accumulateur inclus)
Conditions de travail	Température : 0°C à 45°C, Humidité relative : 20 à 85 % (sans condensation), Altitude max : 4 000 m
Conditions de stockage	Température : -10°C à 60°C, Humidité relative max : 80 %
Fonctions principales	Enregistrement photo et vidéo, zoom numérique, éclairage LED réglable, rotation/réflexion d'image, galerie média, arrêt automatique, réglages langue/date/heure, réinitialisation usine
Entretien et nettoyage	Nettoyer avec un chiffon légèrement humide ; ne pas utiliser de solvants, de produits abrasifs ou de nettoyants agressifs. Retirer la batterie en cas de stockage prolongé. Stocker dans un endroit sec et propre.
Sécurité	Ne pas utiliser pour des examens médicaux. Éviter le contact avec des produits chimiques, des tensions électriques, des pièces brûlantes ou en mouvement. Ne pas plonger l'écran dans l'eau. L'appareil ne convient pas aux mesures près de tensions dangereuses.
Pièces détachées et réparabilité	Consulter le site laserliner.com pour les informations sur les accessoires, pièces détachées et garantie.
Informations générales	Conforme aux normes UE. Élimination selon la directive DEEE. Notice complète disponible en PDF sur notice-facile.com.

FOIRE AUX QUESTIONS - VideoFlex G4 Arc Laserliner

Comment changer la langue de l'écran ?

Allez dans le menu Réglages, sélectionnez 'Langue', puis choisissez parmi les langues disponibles : EN, JP, FR, DE, IT, PT, NL, ES. Validez avec la touche OK.

Comment formater la carte mémoire ?

Dans le menu Réglages, sélectionnez 'Format'. Confirmez le formatage avec OK. Attention : toutes les données seront effacées de manière irréversible.

Comment enregistrer une vidéo ?

Basculez en mode vidéo avec la touche 'i' (commutation image/vidéo). Orientez la caméra et appuyez brièvement sur la touche OK pour démarrer l'enregistrement. Un nouvel appui sur OK arrête l'enregistrement.

Comment effacer une photo ou une vidéo ?

Ouvrez la galerie média en appuyant sur la touche 'e'. Sélectionnez le fichier en mode plein écran, puis appuyez sur la touche 'a' (Effacer). Confirmez avec OK. La suppression est définitive.

Comment régler la date et l'heure ?

Allez dans Réglages > 'Date/Heure'. Utilisez les touches de navigation pour modifier l'année, le mois, le jour, l'heure et les minutes. Validez chaque champ avec OK.

Comment utiliser le zoom ?

En mode enregistrement, utilisez la touche 'c' (Zoom +) pour zoomer et la touche 'g' (ou 'f' selon le schéma) pour dézoomer. Le niveau de zoom est affiché à l'écran.

Comment activer l'éclairage LED ?

En mode enregistrement, utilisez la touche 'b' pour réduire l'éclairage et la touche 'd' pour l'augmenter. L'éclairage est utile en cas de faible luminosité.

Comment transférer les fichiers vers un ordinateur ?

Vous pouvez retirer la carte micro SD et utiliser un lecteur de carte, ou connecter l'appareil à un ordinateur via le câble USB de type C. L'appareil apparaîtra comme un périphérique de stockage.

Quelles sont les consignes de sécurité importantes ?

N'utilisez pas l'appareil pour des examens médicaux. Évitez tout contact avec des produits chimiques, des tensions électriques, des pièces brûlantes ou en mouvement. Ne plongez pas l'écran dans l'eau. Assurez-vous de l'absence de tension avant d'inspecter des installations électriques.

Comment entretenir l'appareil ?

Nettoyez les composants avec un chiffon légèrement humide. N'utilisez pas de solvants, de produits abrasifs ou de nettoyants agressifs. Retirez la batterie en cas de stockage prolongé. Conservez l'appareil dans un endroit sec et propre.

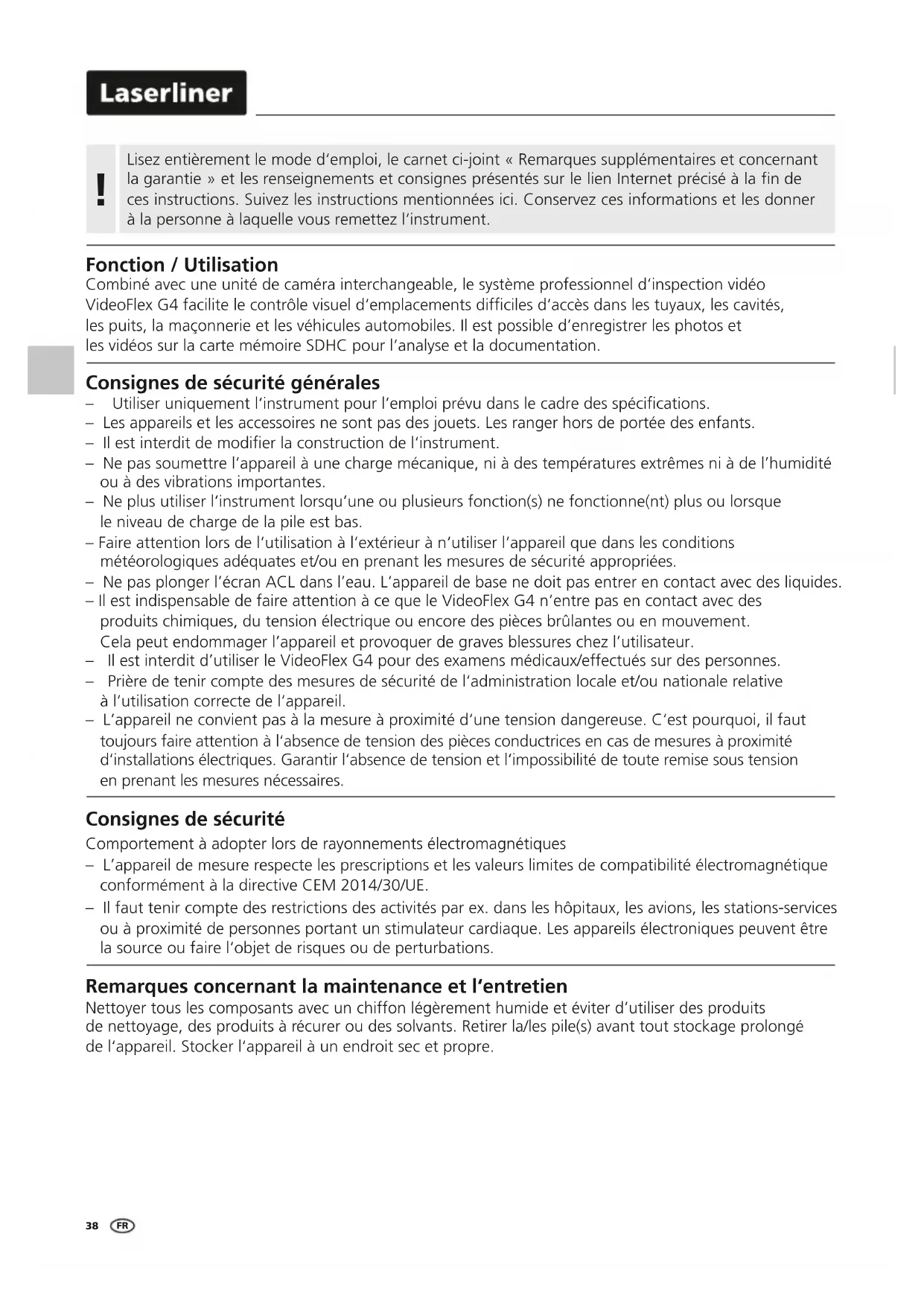

MODE D'EMPLOI VideoFlex G4 Arc Laserliner

Lisez entièrement le mode d'emploi, le carnet ci-joint « Remarques supplémentaires et concernant la garantie » et les renseignements et consignes présentés sur le lien Internet précisé à la fin de ces instructions. Suivez les instructions mentionnées ici. Conservez ces informations et donnez-les à la personne à laquelle vous remettez l'instrument.

Fonction / utilisation

Combiné avec une unité de caméra interchangeable, le système professionnel d'inspection vidéo VideoFlex G4 facilite le contrôle visuel d'emplacements difficiles d'accès dans les tuyaux, les cavités, les puits, la maçonnerie et les véhicules automobiles. Il est possible d'enregistrer les photos et les vidéos sur la carte mémoire SDHC pour l'analyse et la documentation.

Consignes de sécurité générales

• Utiliser uniquement l'instrument pour l'emploi prévu dans le cadre des spécifications.
• Les appareils et les accessoires ne sont pas des jouets. Les ranger hors de portée des enfants.
• Il est interdit de modifier la construction de l'instrument.
• Ne pas soumettre l'appareil à une charge mécanique, ni à des températures extrêmes ni à de l'humidité ou à des vibrations importantes.
• Ne plus utiliser l'instrument lorsqu'une ou plusieurs fonction(s) ne fonctionne(nt) plus ou lorsque le niveau de charge de la pile est bas.
• Faire attention lors de l'utilisation à l'extérieur à n'utiliser l'appareil que dans les conditions météorologiques adéquates et/ou en prenant les mesures de sécurité appropriées.
• Ne pas plonger l'écran ACL dans l'eau. L'appareil de base ne doit pas entrer en contact avec des liquides.
• Il est indispensable de faire attention à ce que le VideoFlex G4 n’entre pas en contact avec des produits chimiques, de la tension électrique ou encore des pièces brûlantes ou en mouvement. Cela peut endommager l’appareil et provoquer de graves blessures chez l’utilisateur.
• Il est interdit d'utiliser le VideoFlex G4 pour des examens médicaux/effectués sur des personnes.
• Prière de tenir compte des mesures de sécurité de l'administration locale et/ou nationale relatives à l'utilisation correcte de l'appareil.
• L'appareil ne convient pas à la mesure à proximité d'une tension dangereuse. C'est pourquoi, il faut toujours faire attention à l'absence de tension des pièces conductrices en cas de mesures à proximité d'installations électriques. Garantir l'absence de tension et l'impossibilité de toute remise sous tension en prenant les mesures nécessaires.

Consignes de sécurité

Comportement à adopter lors de rayonnements électromagnétiques

• L'appareil de mesure respecte les prescriptions et les valeurs limites de compatibilité électromagnétique conformément à la directive CEM 2014/30/UE.
• Il faut tenir compte des restrictions des activités, par exemple dans les hôpitaux, les avions, les stations-service ou à proximité de personnes portant un stimulateur cardiaque. Les appareils électroniques peuvent être la source ou faire l'objet de risques ou de perturbations.

Remarques concernant la maintenance et l'entretien

Nettoyer tous les composants avec un chiffon légèrement humide et éviter d'utiliser des produits de nettoyage, des produits à récurer ou des solvants. Retirer la/les pile(s) avant tout stockage prolongé de l'appareil. Stocker l'appareil à un endroit sec et propre.

1 Affichage à cristaux liquides 2 ON/OFF 3 Touches directes 4 Interface USB de type C 5 Sortie vidéo 6 Slot carte Micro-SD 7 Molette de l'unité de caméra 8 Compartiment à accu 9 Raccord de l'unité de caméra

a Rotation 180° / Réflexion / Effacer les enregistrements b Commande des menus / Éclairage DEL – c Commande des menus / Zoom + d Commande des menus / Éclairage DEL + e Galerie média

f Mode de réglage / Annuler

g Commande des menus / Zoom –

Déclencheur / Enregistrement / Validation

i Commutation image / vidéo

Mode d'enregistrement image

Mode d'enregistrement vidéo

Mode de lecture image

Mode de lecture vidéo

a Enregistrement photo b Introduire la carte SD c État de charge des piles d Enregistrement vidéo e REC : Enregistrement en cours f Zoom g Éclairage DEL h Date actuelle i Heure actuelle

j Enregistrement photo k Numéro de l'enregistrement l Enregistrement vidéo m Date d'enregistrement n Lecture o durée lue p Pause

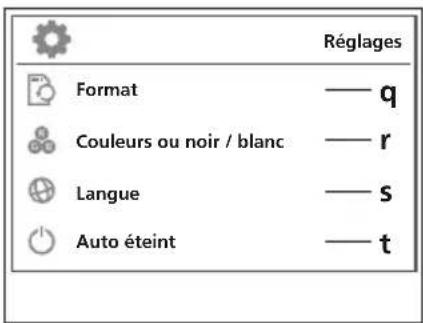

Mode de réglage

q Formater support de données r Changer le mode couleur s Changer la langue (EN, JP, FR, DE, IT, PT, NL, ES) t Arrêt automatique u Réglage usine v Réglage date/heure w Version du micrologiciel

1 Raccord du tuyau flexible

2 ON/OFF

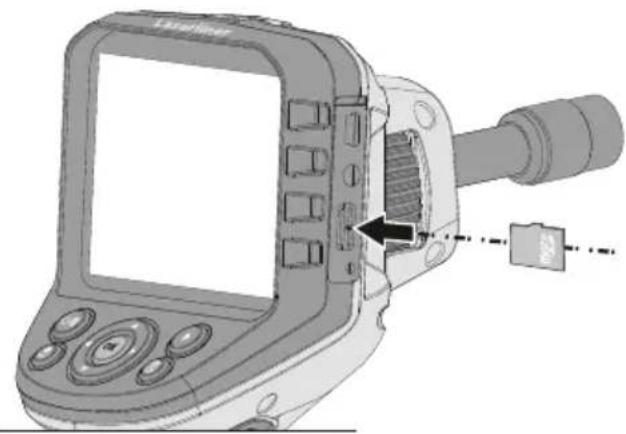

3 Introduction de la micro carte SD

Pour introduire une micro carte SD, ouvrez tout d'abord le couvercle en caoutchouc, puis placez la carte de mémoire comme illustrée. Aucun enregistrement n'est possible sans support de mémoire.

L'appareil doit être éteint avant de retirer la carte micro SD.

Pour revenir au mode d'enregistrement, il faut appuyer plusieurs fois sur la touche ESC.

a. Formater support de données

Toutes les données de la carte SD seront supprimées. Cette opération ne peut pas être annulée. Il n'y a aucune autre demande de confirmation du processus.

b. Changer le mode couleur

c. Changer la langue (EN, JP, FR, DE, IT, PT, NL, ES)

d. Arrêt automatique

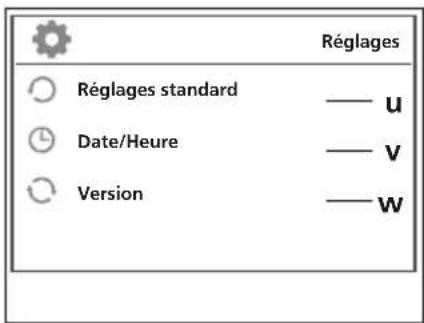

e. Réglage usine

f. Réglage date/heure

g. Version du micrologiciel

5 Mode d'enregistrement

Enregistrement d'images/vidéo

Orienter la tête de la caméra au niveau du tuyau flexible et la mettre à la position souhaitée. Activer l'éclairage DEL en cas de mauvaise visibilité. Zoomer sur des objets de petite taille ou éloignés. La rotation manuelle des images permet de faire tourner l'image de 180° sur le moniteur. Actionner brièvement la touche OK pour enregistrer la photo ou l'enregistrement vidéo et le mémoriser sur la carte SD. Un nouvel actionnement met fin à l'enregistrement.

a. Commutation enregistrement image/vidéo

d. Rotation de l'image / Réflexion

e. Enregistrer image

f. Démarrer / arrêter un enregistrement vidéo

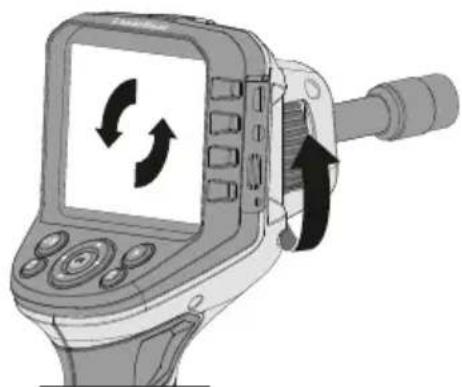

6 Orientation manuelle de l'image

avec une unité de caméra fixe avec une unité de caméra flexible

Reproduction d'images / d'enregistrement vidéo

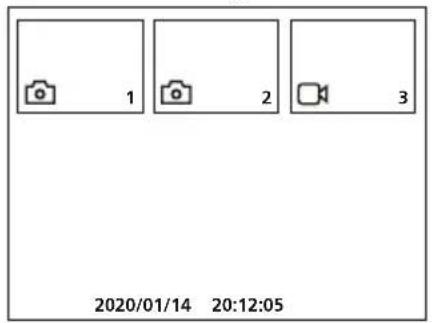

Appuyer sur la touche « e » pour sélectionner la galerie média. En validant avec « OK », la photo ou la vidéo sélectionnée s'affiche en mode plein écran. Il est possible de naviguer dans la galerie média et dans le mode plein écran avec les touches fléchées. En appuyant sur la touche « f », le mode lecture est terminé.

A. navigation

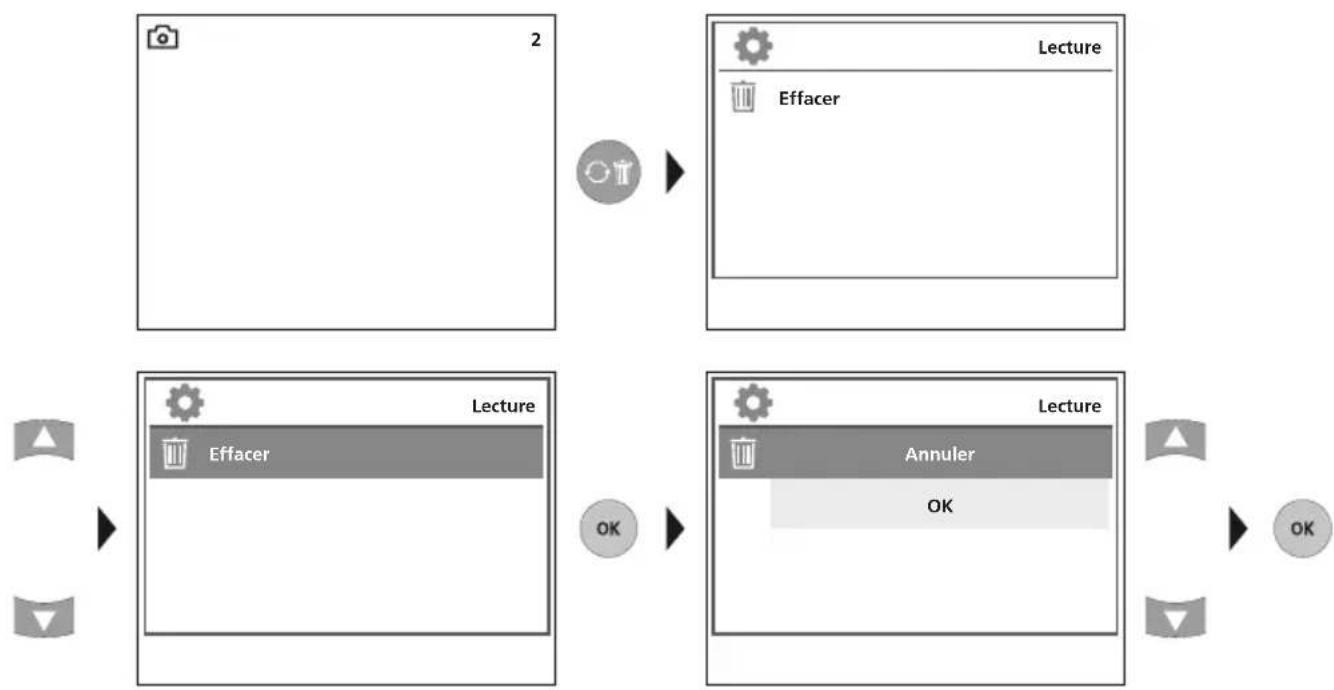

B. Effacer l'enregistrement

Les enregistrements ne peuvent être supprimés qu'en mode plein écran. Le processus de suppression ne peut pas être annulé.

Le formatage du support de données permet d'effacer tous les fichiers et dossiers. Voir à ce sujet le point « 4 a. Formater le support de données ».

c. Lecture

Il suffit d'appuyer sur la touche ESC pour arrêter la lecture.

Transmission des données par USB

Les données mémorisées sur la carte SD peuvent être transmises à un ordinateur soit en utilisant le lecteur de cartes correspondant, soit via l'interface USB. Prière de consulter le manuel relatif au lecteur de cartes pour obtenir de plus amples informations sur la liaison entre l'ordinateur et l'adaptateur de carte ou le lecteur de cartes.

Branchement du bloc secteur/chargeur

Pour recharger l'appareil, connecter le bloc d'alimentation électrique/chargeur fourni avec l'appareil à l'interface USB de type C « 4 » et le raccorder à une source de courant adaptée.

Donnés techniques		ous réserve de modifications techniques. 21W09
Type de l’écran Ecran d’affichage TFT de 3,5 po
Résolution de l’écran d’affichage 320 x 240 pixels
Résolution de l’image / la vidéo 640 x 480 pixels
Format de l’image/de la vidéo JPEG / AVI
Mémoire Carte mémoire micro SD jusqu’à 16 Go
Connexions USB de type C, sortie vidéo Cinch
Alimentation électrique Pack d’accus Li-ions 3,7V / 2,8Ah
Durée de fonctionnement env. 5 h
Conditions de travail		0°C ... 45°C, humidité relative de l’air max. 20 ... 85% RH, non condensante, altitude de travail max. de 4 000 m au-dessus du niveau moyen de la mer
Conditions de stockage -10°C ... 60°C, humidité relative de l’air max. 80% RH
Dimensions (L x H x P) 181 x 207 x 96 mm
Poids 342 g (pack d’accu inclus)

Réglementation UE et élimination des déchets

L'appareil est conforme à toutes les normes nécessaires pour la libre circulation des marchandises dans l'Union européenne.

Ce produit est un appareil électrique et doit donc faire l'objet d'une collecte et d'une mise au rebut sélectives conformément à la directive européenne sur les anciens appareils électriques et électroniques (directive DEEE).

Autres remarques complémentaires et consignes de sécurité sur http://laserliner.com/info?an=AGG
