VideoFlex G4 Arc - Videocamera Laserliner - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Videocamera di ispezione professionale
Marca	Laserliner
Modello	VideoFlex G4 Arc
Schermo	TFT a colori 3,5 pollici, risoluzione 320 x 240 pixel
Risoluzione immagine / video	640 x 480 pixel (VGA)
Formati di registrazione	Immagine: JPEG, Video: AVI
Memoria	Scheda micro SD fino a 16 GB (non inclusa)
Connettività	USB di tipo C, uscita video Cinch (RCA)
Alimentazione	Batteria Li-ion 3,7 V / 2,8 Ah (integrata)
Autonomia	Circa 5 ore
Dimensioni (L x A x P)	181 x 207 x 96 mm
Peso	342 g (batteria inclusa)
Condizioni operative	Temperatura: da 0°C a 45°C, Umidità relativa: dal 20 all'85% (senza condensa), Altitudine max: 4.000 m
Condizioni di conservazione	Temperatura: da -10°C a 60°C, Umidità relativa max: 80%
Funzioni principali	Registrazione foto e video, zoom digitale, illuminazione LED regolabile, rotazione/riversamento immagine, galleria multimediale, spegnimento automatico, impostazioni lingua/data/ora, reset di fabbrica
Manutenzione e pulizia	Pulire con un panno leggermente umido; non utilizzare solventi, prodotti abrasivi o detergenti aggressivi. Rimuovere la batteria in caso di conservazione prolungata. Conservare in un luogo asciutto e pulito.
Sicurezza	Non utilizzare per esami medici. Evitare il contatto con prodotti chimici, tensioni elettriche, parti calde o in movimento. Non immergere lo schermo in acqua. L'apparecchio non è adatto per misurazioni in prossimità di tensioni pericolose.
Pezzi di ricambio e riparabilità	Consultare il sito laserliner.com per informazioni su accessori, pezzi di ricambio e garanzia.
Informazioni generali	Conforme alle norme UE. Smaltimento secondo la direttiva RAEE. Manuale completo disponibile in PDF su notice-facile.com.

Domande frequenti - VideoFlex G4 Arc Laserliner

Come cambiare la lingua dello schermo?

Vai al menu Impostazioni, seleziona 'Lingua', quindi scegli tra le lingue disponibili: EN, JP, FR, DE, IT, PT, NL, ES. Conferma con il tasto OK.

Come formattare la scheda di memoria?

Nel menu Impostazioni, seleziona 'Formatta'. Conferma la formattazione con OK. Attenzione: tutti i dati verranno cancellati in modo irreversibile.

Come registrare un video?

Passa alla modalità video con il tasto 'i' (commutazione immagine/video). Orienta la videocamera e premi brevemente il tasto OK per avviare la registrazione. Una nuova pressione su OK ferma la registrazione.

Come cancellare una foto o un video?

Apri la galleria multimediale premendo il tasto 'e'. Seleziona il file in modalità schermo intero, quindi premi il tasto 'a' (Cancella). Conferma con OK. La cancellazione è definitiva.

Come impostare la data e l'ora?

Vai su Impostazioni > 'Data/Ora'. Utilizza i tasti di navigazione per modificare anno, mese, giorno, ora e minuti. Conferma ogni campo con OK.

Come usare lo zoom?

In modalità registrazione, usa il tasto 'c' (Zoom +) per ingrandire e il tasto 'g' (o 'f' secondo lo schema) per ridurre. Il livello di zoom è visualizzato a schermo.

Come attivare l'illuminazione LED?

In modalità registrazione, usa il tasto 'b' per ridurre l'illuminazione e il tasto 'd' per aumentarla. L'illuminazione è utile in caso di scarsa luminosità.

Come trasferire i file su un computer?

Puoi rimuovere la scheda micro SD e usare un lettore di schede, oppure collegare l'apparecchio a un computer tramite il cavo USB di tipo C. L'apparecchio apparirà come un dispositivo di archiviazione.

Quali sono le istruzioni di sicurezza importanti?

Non utilizzare l'apparecchio per esami medici. Evitare il contatto con prodotti chimici, tensioni elettriche, parti calde o in movimento. Non immergere lo schermo in acqua. Assicurarsi dell'assenza di tensione prima di ispezionare impianti elettrici.

Come effettuare la manutenzione dell'apparecchio?

Pulire i componenti con un panno leggermente umido. Non utilizzare solventi, prodotti abrasivi o detergenti aggressivi. Rimuovere la batteria in caso di conservazione prolungata. Conservare l'apparecchio in un luogo asciutto e pulito.

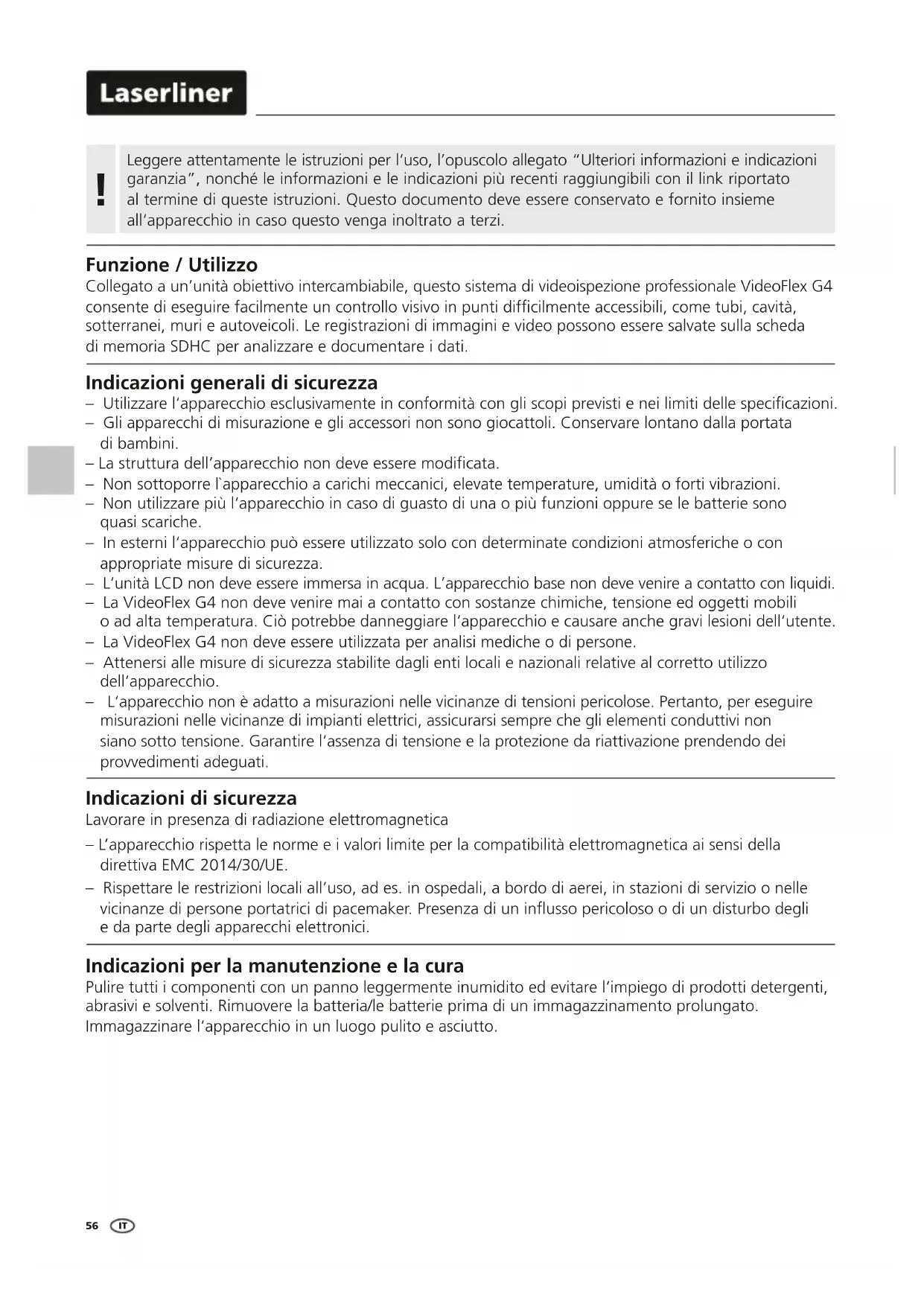

MANUALE UTENTE VideoFlex G4 Arc Laserliner

Leggere attentamente le istruzioni per l'uso, l'opuscolo allegato "Ulteriori informazioni e indicazioni garanzia", nonché le informazioni e le indicazioni più recenti raggiungibili con il link riportato al termine di queste istruzioni. Questo documento deve essere conservato e fornito insieme all'apparecchio in caso questo venga inoltrato a terzi.

Funzione / Utilizzo

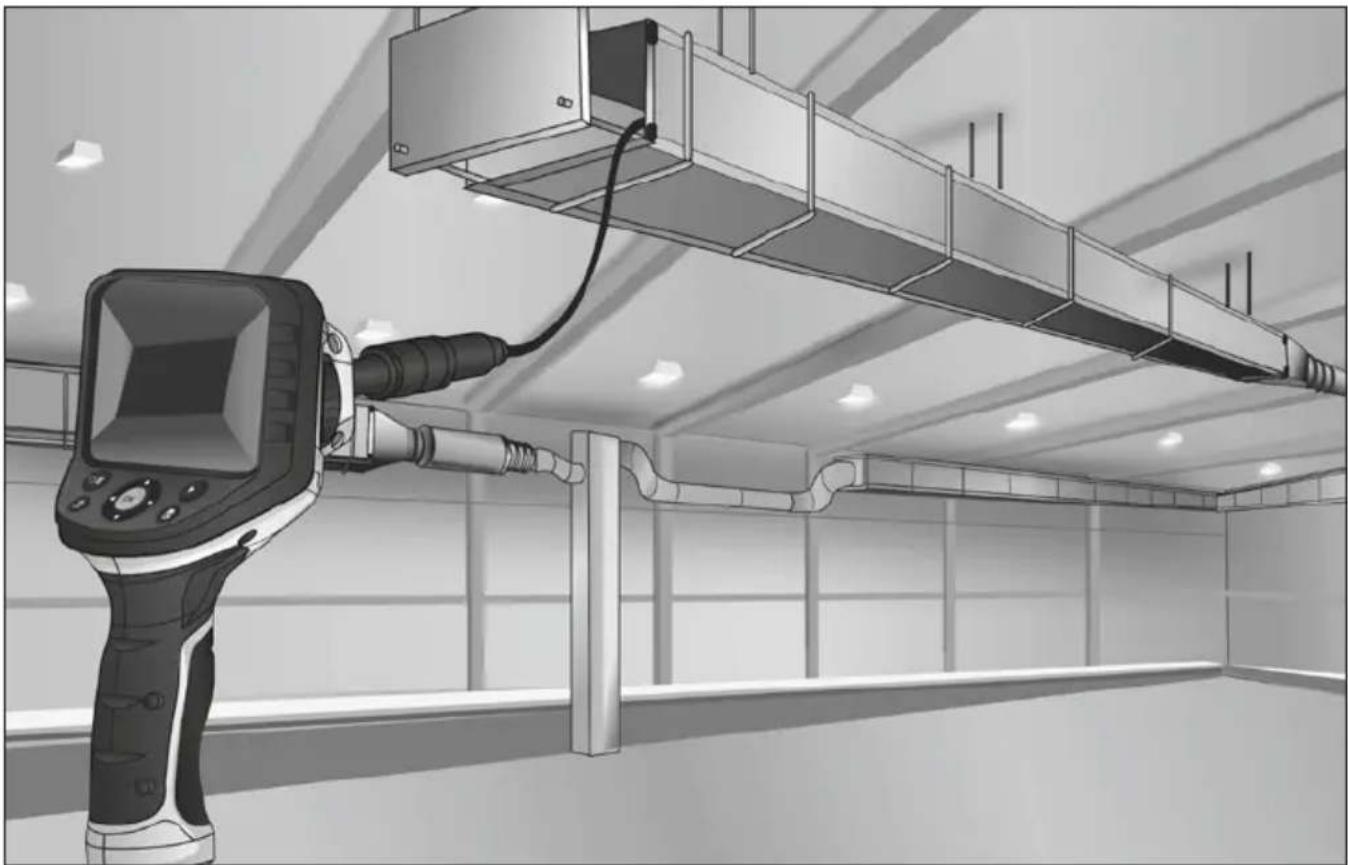

Collegato a un'unità obiettivo intercambiabile, questo sistema di videoispezione professionale VideoFlex G4 consente di eseguire facilmente un controllo visivo in punti difficilmente accessibili, come tubi, cavità, sotterranei, muri e autoveicoli. Le registrazioni di immagini e video possono essere salvate sulla scheda di memoria SDHC per analizzare e documentare i dati.

Indicazioni generali di sicurezza

• Utilizzare l'apparecchio esclusivamente in conformità con gli scopi previsti e nei limiti delle specificazioni.
• Gli apparecchi di misurazione e gli accessori non sono giocattoli. Conservare lontano dalla portata di bambini.
• La struttura dell'apparecchio non deve essere modificata.
• Non sottoporre l'apparecchio a carichi meccanici, elevate temperature, umidità o forti vibrazioni.
• Non utilizzare più l'apparecchio in caso di guasto di una o più funzioni oppure se le batterie sono quasi scariche.
• In esterni l'apparecchio può essere utilizzato solo con determinate condizioni atmosferiche o con appropriate misure di sicurezza.
• L'unità LCD non deve essere immersa in acqua. L'apparecchio base non deve venire a contatto con liquidi.
• La VideoFlex G4 non deve venire mai a contatto con sostanze chimiche, tensione ed oggetti mobili o ad alta temperatura. Ciò potrebbe danneggiare l'apparecchio e causare anche gravi lesioni dell'utente.
• La VideoFlex G4 non deve essere utilizzata per analisi mediche o di persone.
• Attenersi alle misure di sicurezza stabilite dagli enti locali e nazionali relative al corretto utilizzo dell'apparecchio.
• L'apparecchio non è adatto a misurazioni nelle vicinanze di tensioni pericolose. Pertanto, per eseguire misurazioni nelle vicinanze di impianti elettrici, assicurarsi sempre che gli elementi conduttivi non siano sotto tensione. Garantire l'assenza di tensione e la protezione da riattivazione prendendo dei provvedimenti adeguati.

Indicazioni di sicurezza

Lavorare in presenza di radiazione elettromagnetica

• L'apparecchio rispetta le norme e i valori limite per la compatibilità elettromagnetica ai sensi della direttiva EMC 2014/30/UE.
• Rispettare le restrizioni locali all'uso, ad es. in ospedali, a bordo di aerei, in stazioni di servizio o nelle vicinanze di persone portatrici di pacemaker. Presenza di un influsso pericoloso o di un disturbo degli e da parte degli apparecchi elettronici.

Indicazioni per la manutenzione e la cura

Pulire tutti i componenti con un panno leggermente inumidito ed evitare l'impiego di prodotti detergenti, abrasivi e solventi. Rimuovere la batteria/le batterie prima di un immagazzinamento prolungato.

Immagazzinare l'apparecchio in un luogo pulito e asciutto.

3

1 Display LC
2 ON/OFF
3 Tasti di avvio rapido
4 Interfaccia USB tipo C
5 Uscita video
6 Slot scheda micro SD
7 Rotella unità obiettivo
8 Vano batteria ricaricabile
9 Collegamento unità obiettivo

a Rotazione 180° / Speculare / Eliminazione riprese
b Comando menu / LED di illuminazione –
c Comando menu / Zoom +
d Comando menu / LED di illuminazione +
e Galleria immagini e video

f Modalità di impostazione / Interrompi
g Comando menu / Zoom -
h Scatto / Ripresa / Conferma
i Commutazione immagine / video

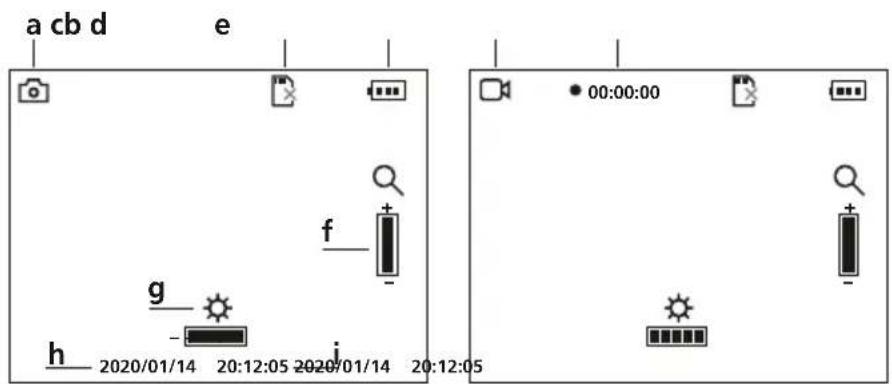

Modalità di ripresa immagini

Modalità di ripresa video

Modalità riproduzione immagine

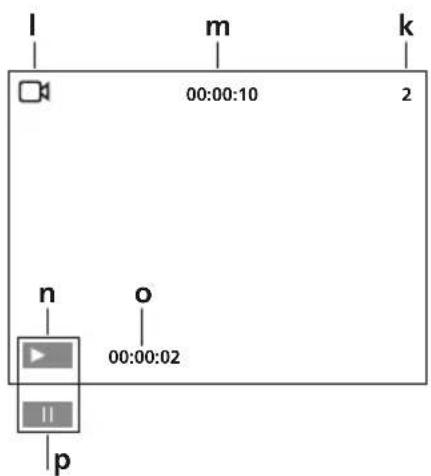

Modalità riproduzione video

a Ripresa immagine
b Inserire scheda SD
c Stato delle batterie
d Ripresa video
e REC: registrazione in corso
f Zoom
g LED di illuminazione
h Data attuale
i Ora attuale

j Ripresa immagine
k Numero ripresa
I Ripresa video
m Data ripresa
n Play
o Durata riproduzione
p Pausa

Laserliner

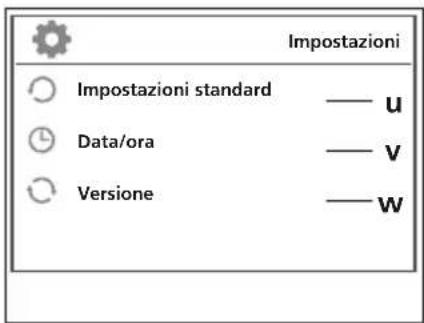

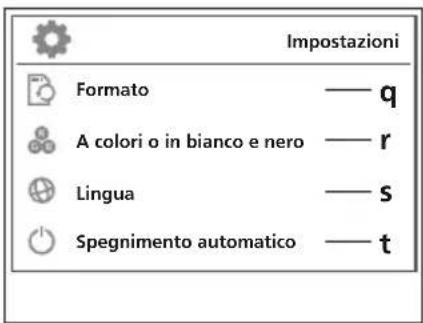

Modalità di impostazione

q Formattazione supporto dati
r Cambia modalità a colori
s Modifica lingua (EN, JP, FR, DE, IT, PT, NL, ES)
t Spegnimento automatico
u Impostazione di fabbrica
v Impostazione data/ora
w Versione firmware

Messa in servizio

1 Connettore tubo flessibile

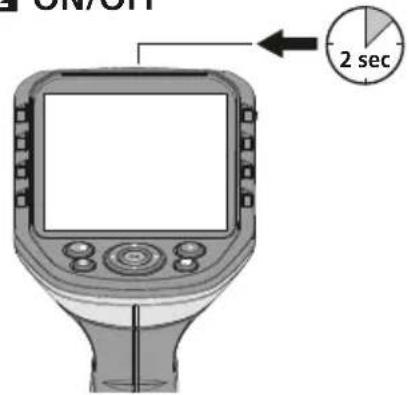

2 ON/OFF

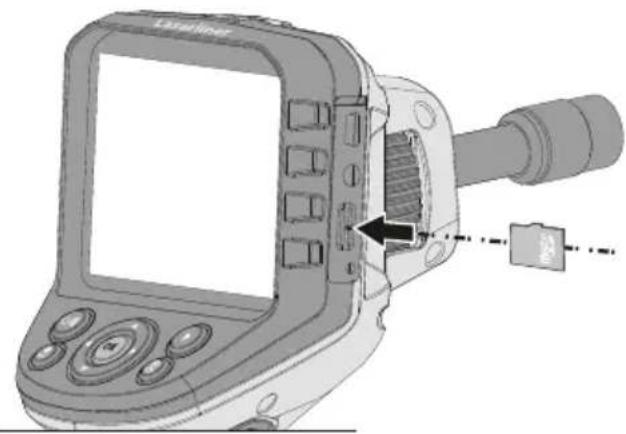

3 Inserimento della microscheda SD

Per inserire la microscheda SD, aprire la copertura in gomma e inserire la scheda come indicato nell'immagine. Senza un supporto di memorizzazione non sono possibili le registrazioni.

Spegnere il dispositivo prima di estrarre la scheda microSD.

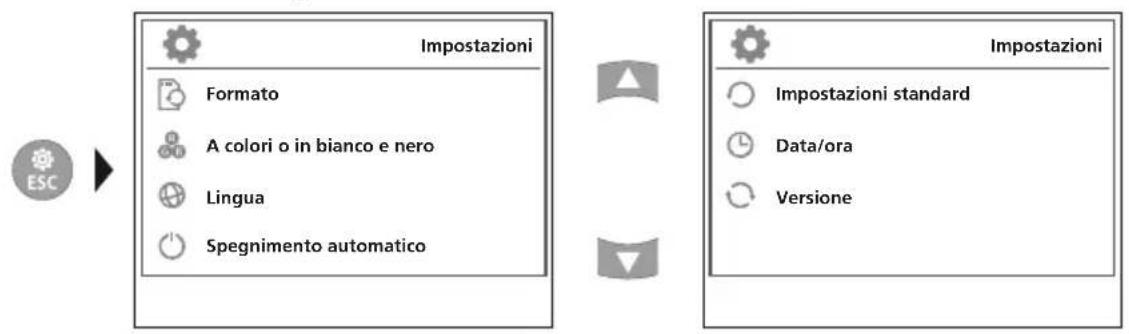

4 Modalità di impostazione

Per ritornare alla modalità di ripresa, premere ripetutamente il tasto ESC.

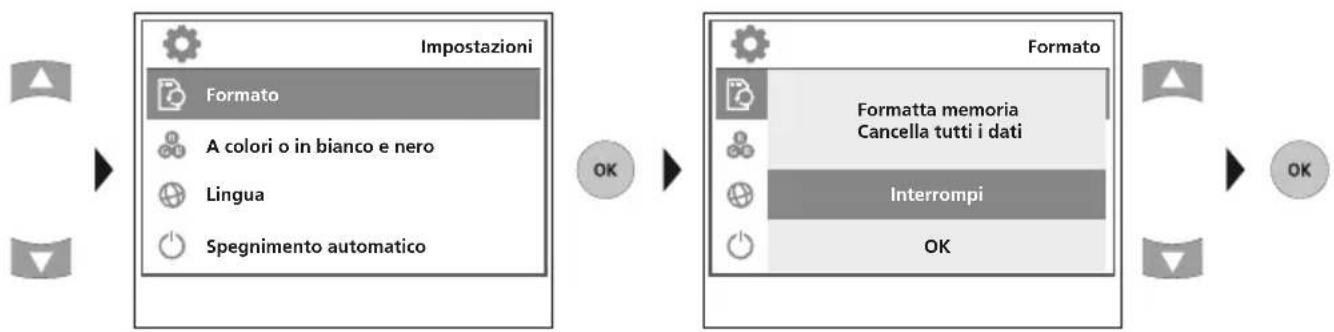

a. Formattazione supporto dati

! Tutti i dati sulla scheda SD saranno cancellati. Questa operazione non può essere annullata. Non viene chiesta conferma per l'operazione.

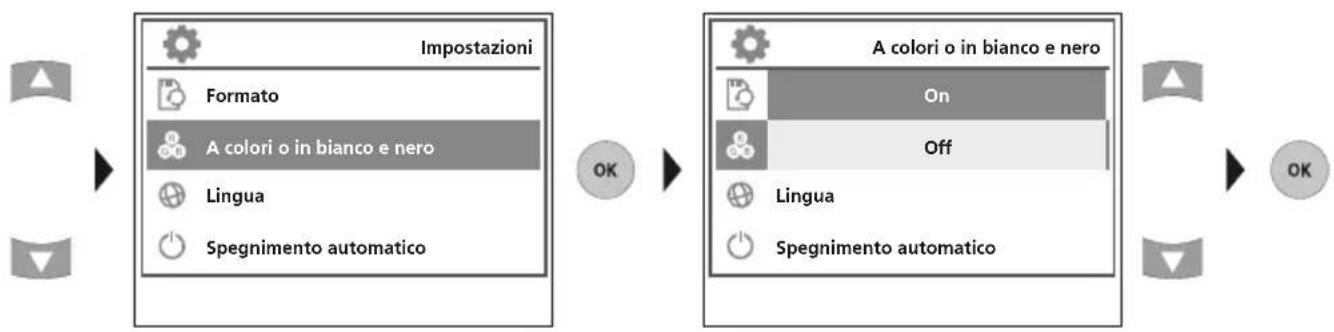

b. Cambia modalità a colori


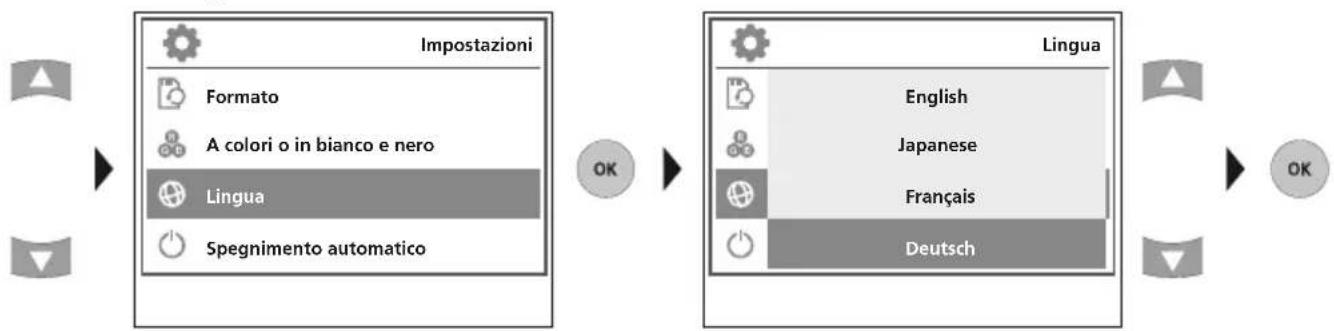

c. Modifica lingua (EN, JP, FR, DE, IT, PT, NL, ES)

Laserliner

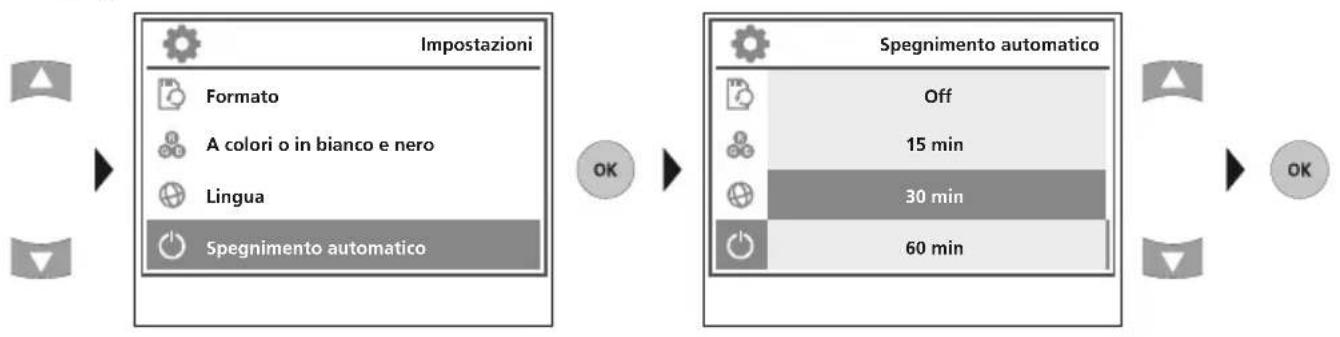

d. Spegnimento automatico


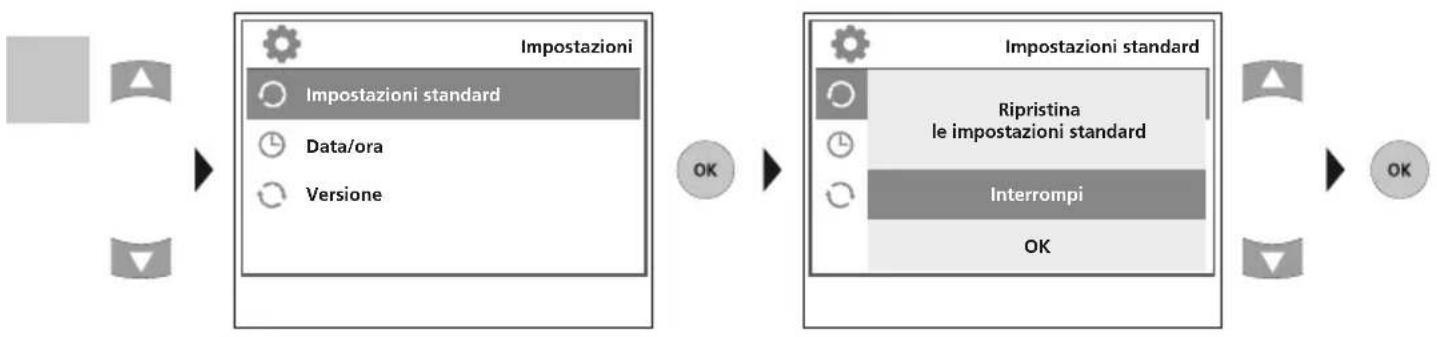

e. Impostazione di fabbrica


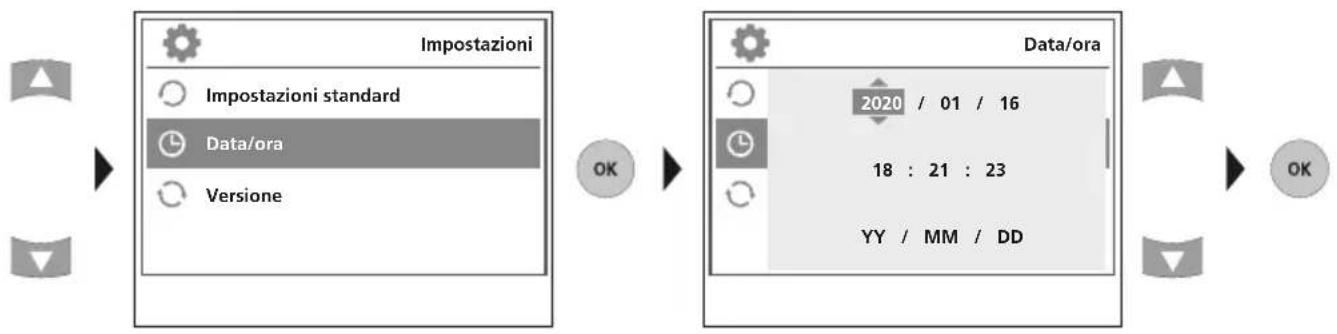

f. Impostazione data/ora


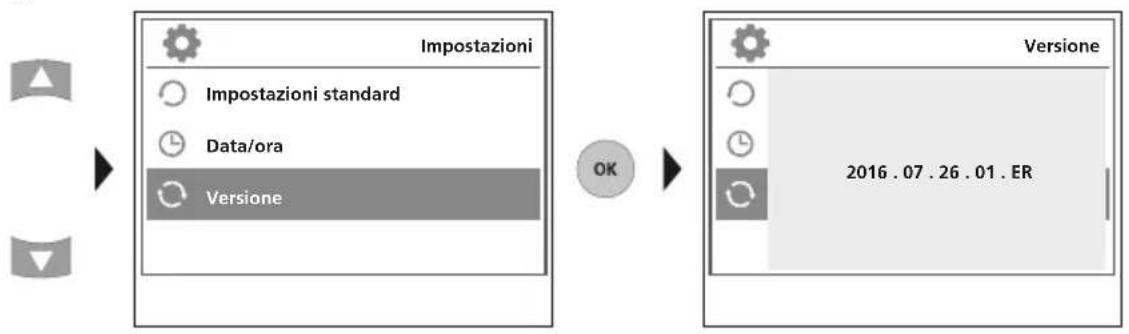

g. Versione firmware

5 Modalità di ripresa

Ripresa di immagini/video

Posizionare la testina di ripresa sul tubo flessibile e condurla sul punto desiderato. In caso di luce insufficiente accendere il LED di illuminazione. Utilizzare lo zoom per ingrandire oggetti piccoli o lontani. L'immagine può essere ruotata di 180° con la funzione di rotazione manuale. Premendo brevemente il tasto OK, viene effettuata la ripresa immagine o video e memorizzata sulla scheda SD. Premendolo di nuovo si termina la ripresa.

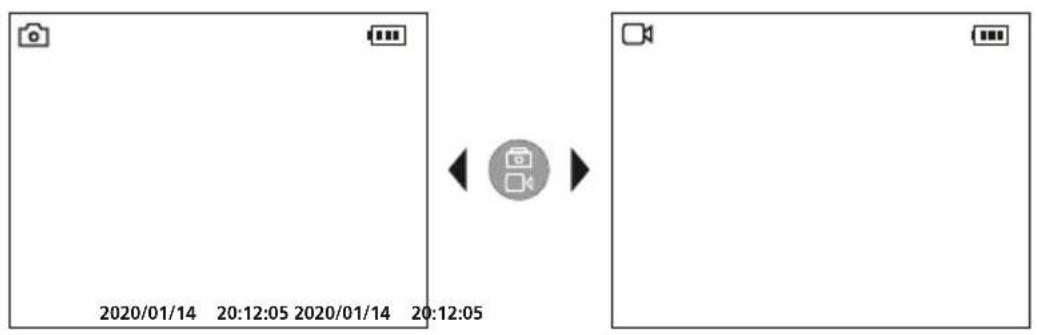

a. Commutazione registrazione immagine/video

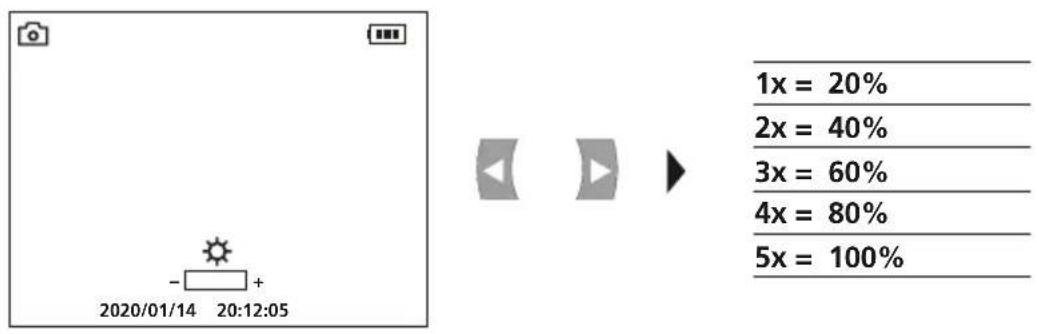

b. LED di illuminazione

d. Rotazione immagine / Speculare

Dall'immagine iniziale

1x = immagine speculare orizzontale

2x = Rotazione a 180°

3x = Immagine speculare verticale

4x = Immagine iniziale

e. Ripresa immagine

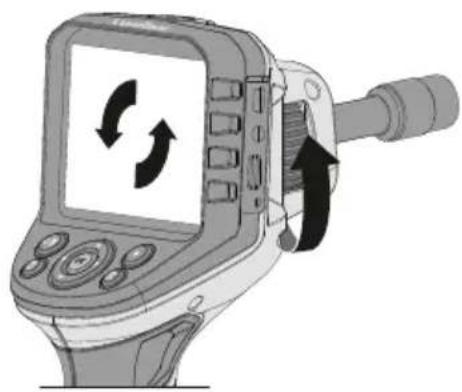

6 Allineamento manuale delle immagini

con unità obiettivo fissa con unità obiettivo flessibile

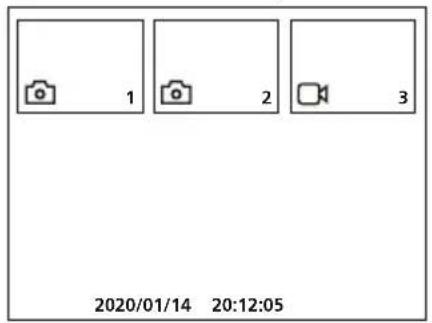

7 Modalità di riproduzione

Riproduzione di immagini/video

Premendo il tasto „e“ si accede alla galleria immagini e video. Premendo „OK“ si passa alla visualizzazione a schermo intero dell'immagine o del video selezionato/a. Con i tasti freccia si può navigare nella galleria immagini e video e in modalità a schermo intero. Premendo il tasto "f", si può chiudere la modalità di riproduzione.

a. Navigazione

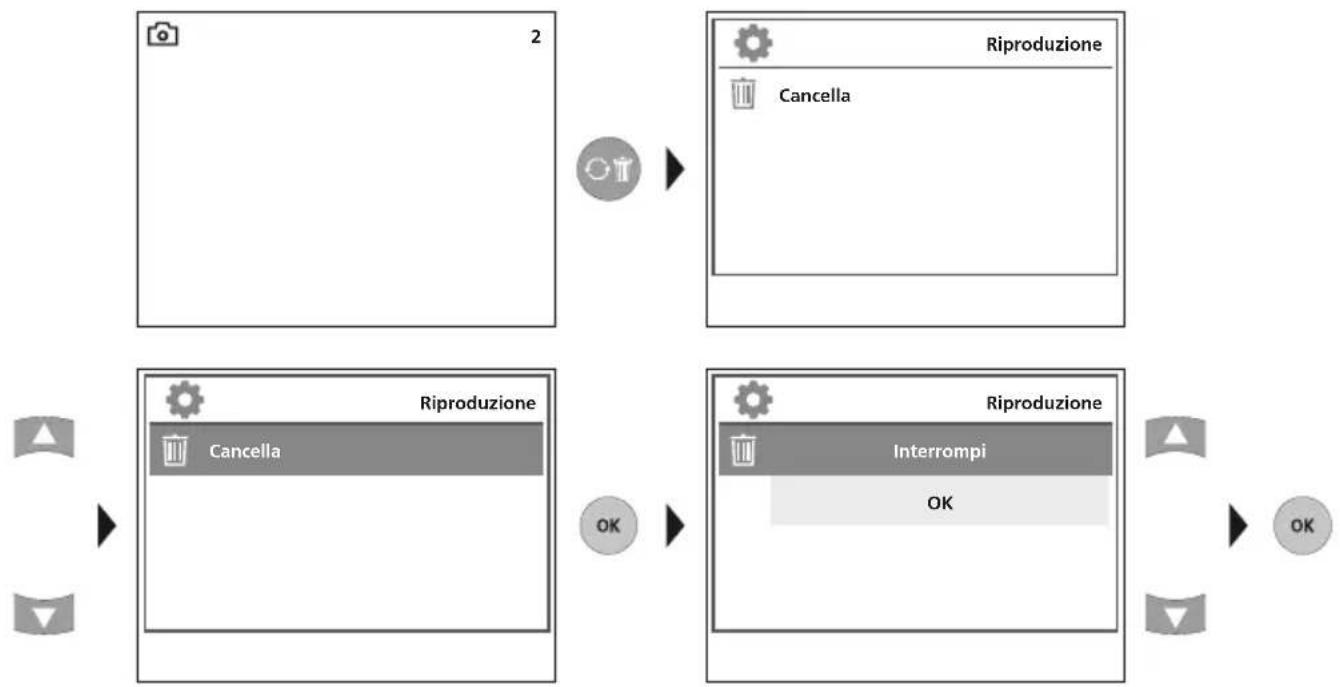

b. Cancella ripresa

Le riprese possono essere cancellate solo in modalità a schermo intero. L'operazione di cancellazione non può essere annullata.

! Formattando il supporto dati si possono cancellare tutti i file e tutte le cartelle. A riguardo vedi punto „4 a. Formattazione supporto dati”.

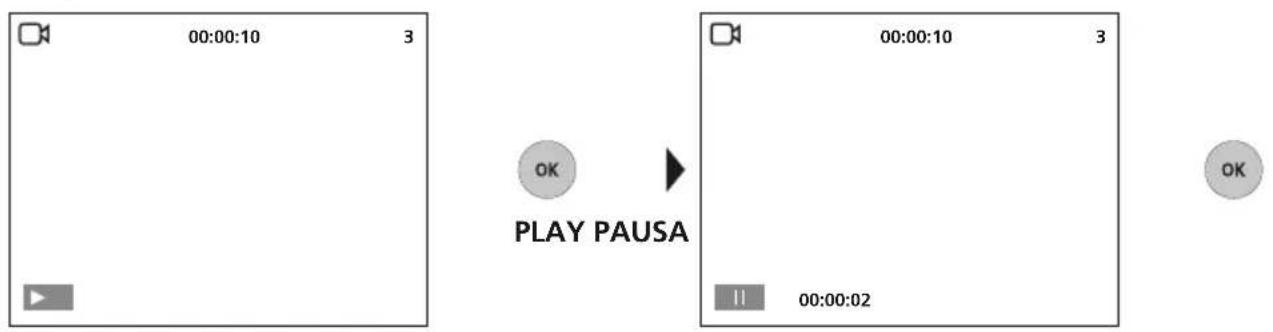

c. Riproduzione

Premendo il tasto ESC si interrompe la riproduzione.

Trasmissione dati USB

I dati salvati sulla scheda SD possono essere trasmessi al PC con un lettore di schede adatto o direttamente attraverso la porta USB. Per informazioni sul collegamento tra computer e adattatore o lettore di schede consultare il manuale del lettore di schede.

Collegare alimentatore/caricabatteria

Per caricare l'apparecchio inserire l'alimentatore/caricabatterie fornito in dotazione nell'interfaccia USB tipo C „4" e collegarlo con la relativa fonte di corrente.

Dati tecnici Con riserva di modifiche tecniche 21W09
Tipo di display Display a colori TFT da 3,5'
Risoluzione del display 320 x 240 pixel
Risoluzione immagine / video 640 x 480 pixel
Formato immagine / video JPEG / AVI
Memoria Scheda di memoria microSD fino a 16 GB
Attacchi USB tipo C, uscita video Cinch
Alimentazione elettrica Gruppo batterie agli ioni di litio da 3,7V / 2,8Ah
Durata di esercizio circa 5 ore
Condizioni di lavoro	0°C a 45°C, umidità dell'aria max. da 20 a 85% rH, non condensante, altezza di lavoro max. 4000 m sopra il livello del mare (zero normale)
Condizioni di stoccaggio -10°C a 60°C, umidità dell'aria max. 80% rH
Dimensioni (L x H x P) 181 x 207 x 96 mm
Peso 342 g (con batterie)

Norme UE e smaltimento

L'apparecchio soddisfa tutte le norme necessarie per la libera circolazione di merci all'interno dell'UE.

Questo prodotto è un apparecchio elettrico e deve pertanto essere raccolto e smaltito separatamente in conformità con la direttiva europea sulle apparecchiature elettriche ed elettroniche usate.

Per ulteriori informazioni ed indicazioni di sicurezza:

http://laserliner.com/info?an=AGG

CE

Laserliner
