VideoFlex G4 Micro - Caméra d'inspection Laserliner - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caméra d'inspection
Marque	Laserliner
Modèle	VideoFlex G4 Micro
Affichage	Écran TFT 3,5 pouces, résolution 320 x 240 pixels
Résolution image/vidéo	640 x 480 pixels
Format d'image/vidéo	JPEG / AVI
Mémoire	Carte micro SD jusqu'à 16 Go (non incluse)
Connectivité	USB Type-C, sortie vidéo Cinch
Alimentation	Pack d'accus Li-ion 3,7 V / 2,8 Ah
Autonomie	Environ 5 heures
Dimensions (L x H x P)	181 x 207 x 96 mm
Poids	342 g (pack d'accu inclus)
Conditions de travail	0°C à 45°C, humidité relative 20...85% HR, sans condensation
Conditions de stockage	-10°C à 60°C, humidité relative max. 80% HR
Fonctions principales	Enregistrement photo/vidéo, zoom numérique, éclairage DEL, rotation/réflexion d'image, galerie média, formatage de carte
Entretien et nettoyage	Nettoyer avec un chiffon légèrement humide, sans solvants ni produits abrasifs. Retirer les piles avant stockage prolongé. Stocker au sec.
Sécurité	Ne pas utiliser à proximité de tensions dangereuses, de produits chimiques, de pièces brûlantes ou en mouvement. Ne pas plonger l'écran dans l'eau. Ne pas utiliser pour des examens médicaux.
Pièces détachées et réparabilité	Unité de caméra interchangeable. Consulter le carnet de garantie pour les réparations. Aucune pièce détachée listée dans le manuel.
Informations générales	Conforme à la directive CEM 2014/30/UE. Élimination selon directive DEEE. Notice complète et consignes de sécurité disponibles sur le site du fabricant.

FOIRE AUX QUESTIONS - VideoFlex G4 Micro Laserliner

Comment enregistrer une photo ou une vidéo ?

Orientez la tête de la caméra, activez l'éclairage DEL si nécessaire, puis appuyez brièvement sur la touche OK pour prendre une photo ou démarrer un enregistrement vidéo. Appuyez à nouveau sur OK pour arrêter l'enregistrement.

Comment utiliser le zoom ?

Utilisez les touches c (Zoom+) et g (Zoom-) pour zoomer avant ou arrière sur l'image.

Comment changer la langue de l'interface ?

Allez dans le mode de réglage en appuyant plusieurs fois sur la touche f (ESC) jusqu'à accéder au menu. Sélectionnez l'option Changer la langue et choisissez parmi les langues disponibles : EN, JP, FR, DE, IT, PT, NL, ES.

Comment formater la carte SD ?

Dans le mode de réglage, sélectionnez Formater support de données. Attention : toutes les données seront supprimées de manière irréversible. Confirmez l'opération.

Comment nettoyer l'appareil ?

Utilisez un chiffon légèrement humide pour nettoyer tous les composants. N'utilisez pas de produits de nettoyage, de produits à récurer ou de solvants. Retirez les piles avant un stockage prolongé et conservez l'appareil dans un endroit sec et propre.

Quelle est l'autonomie de la batterie ?

L'autonomie est d'environ 5 heures avec le pack d'accus Li-ion de 3,7 V / 2,8 Ah fourni.

Puis-je utiliser l'appareil sous l'eau ou dans des liquides ?

Non, l'écran ACL ne doit pas être plongé dans l'eau. L'appareil de base ne doit pas entrer en contact avec des liquides. La tête de caméra peut résister à l'humidité mais n'est pas conçue pour une immersion prolongée. Évitez tout contact avec des produits chimiques.

Comment transférer les fichiers vers un ordinateur ?

Vous pouvez retirer la carte micro SD et utiliser un lecteur de carte, ou connecter l'appareil à un ordinateur via l'interface USB Type-C. Les fichiers seront accessibles comme un périphérique de stockage.

L'appareil peut-il être utilisé à proximité d'installations électriques ?

Non, l'appareil ne convient pas à la mesure à proximité d'une tension dangereuse. Assurez-vous toujours de l'absence de tension des pièces conductrices avant toute utilisation à proximité d'installations électriques.

Comment régler la date et l'heure ?

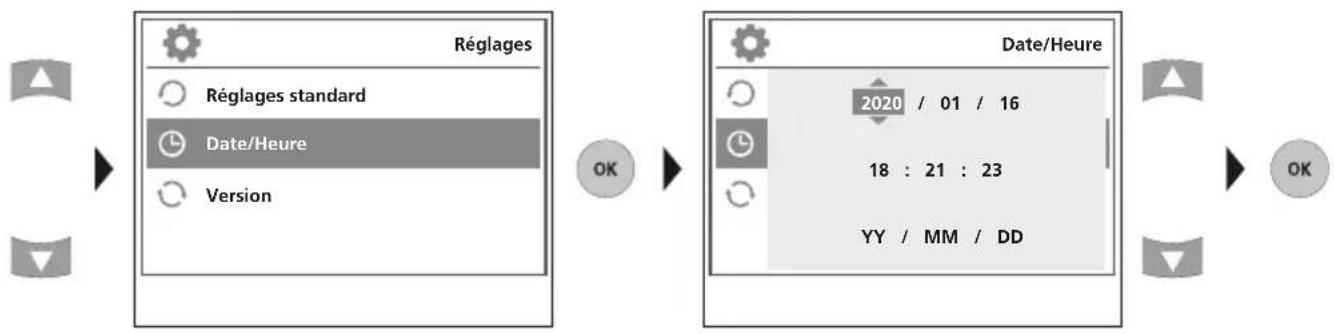

Dans le mode de réglage, sélectionnez l'option Réglage date/heure. Utilisez les touches de navigation pour ajuster les valeurs et validez avec OK.

MODE D'EMPLOI VideoFlex G4 Micro Laserliner

A. Formateur datamedium

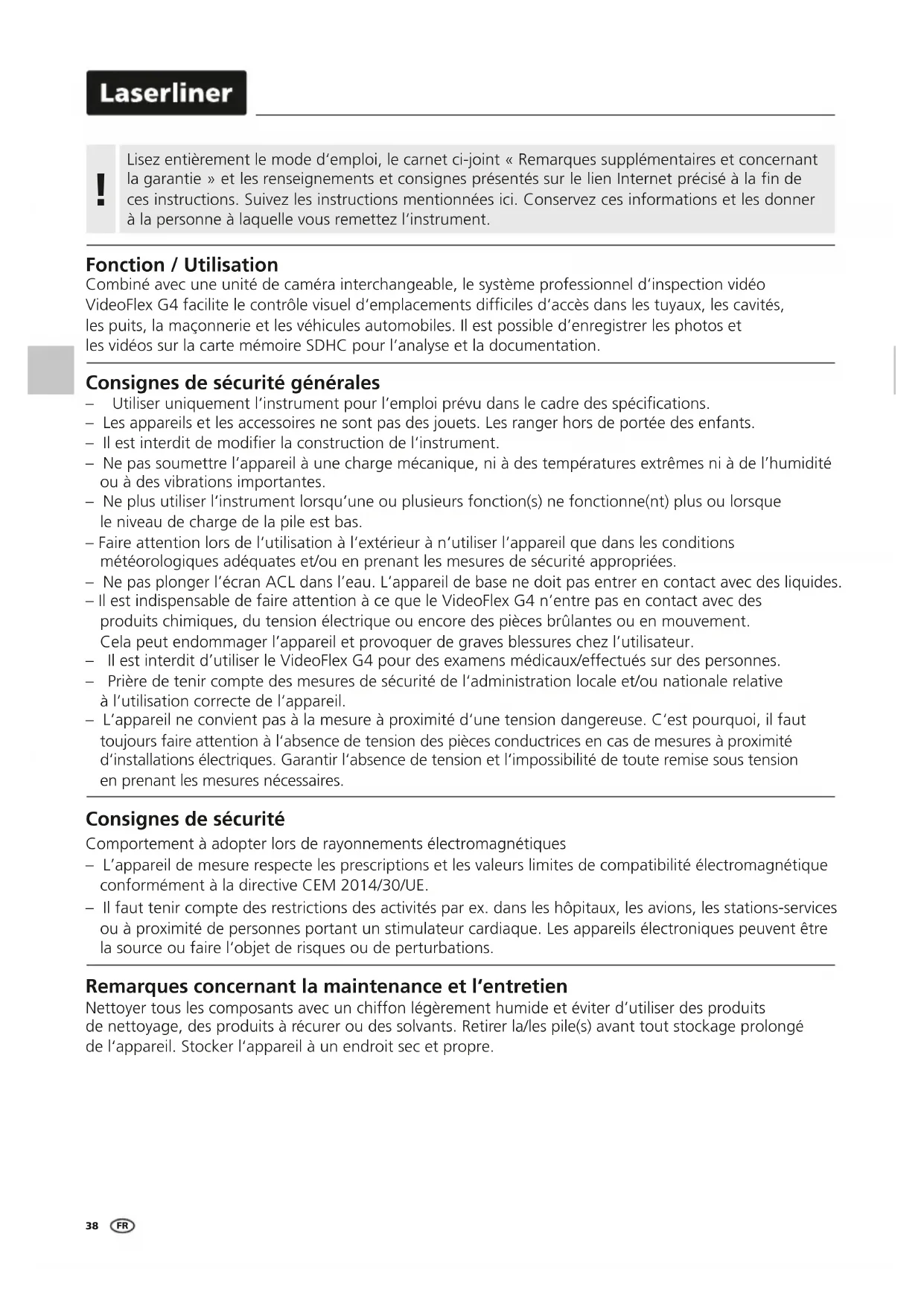

Lisez entièrement le mode d'emploi, le carnet ci-joint « Remarques supplémentaires et concernant la garantie » et les renseignements et consignes présentés sur le lien Internet précisé à la fin de ces instructions. Suivez les instructions mentionnées ici. Conservez ces informations et les donner à la personne à laquelle vous remettez l'instrument.

Fonction / utilisation

Combiné avec une unité de caméra interchangeable, le système professionnel d'inspection vidéo G4 facilite le contrôle visuel d'emplacements difficiles d'accès dans les tuyaux, les cavités, les puits, la maçonnerie et les véhicules automobiles. Il est possible d'enregistrer les photos et les vidéos sur la carte mémoire SDHC pour l'analyse et la documentation.

Consignes de sécurité générales

Utiliser uniquement l'instrument pour l'emploi prévu dans le cadre des spécifications. - Les appareils et les accessoires ne sont pas des jouets. Les ranger hors de portée des enfants. - Il est interdit de modifier la construction de l'instrument. - Ne pas soumettre l'appareil à une charge mécanique, ni à des températures extrêmes ni à de l'humidité ou à des vibrations importantes. - Ne plus utiliser l'instrument lorsqu'une ou plusieurs fonction(s) ne fonctionne(nt) plus ou lorsque le niveau de charge de la pile est bas. - Faire attention lors de l'utilisation à l'extérieur à n'utiliser l'appareil que dans les conditions météorologiques adéquates et/ou en prenant les mesures de sécurité appropriées. - Ne pas plonger l'écran ACL dans l'eau. L'appareil de base ne doit pas entrer en contact avec des liquides. - Il est indispensable de faire attention à ce que le VideoFlex G4 n'entre pas en contact avec des produits chimiques, du tension électrique ou encore des pièces brûlantes ou en mouvement. Cela peut endommager l'appareil et provoquer de graves blessures chez l'utilisateur. Il est interdit d'utiliser le VideoFlex G4 pour des examens médicaux/effectués sur des personnes. - Prière de tenir compte des mesures de sécurité de l'administration locale et/ou nationale relative à l'utilisation correcte de l'appareil. - L'appareil ne convient pas à la mesure à proximité d'une tension dangereuse. C'est pourquoi, il faut toujours faire attention à l'absence de tension des pièces conductrices en cas de mesures à proximité d'installations électriques. Garantir l'absence de tension et l'impossibilité de toute remise sous tension ennant les mesures nécessaires.

Consignes de sécurité

Comportement à adopter lors de rayonnements électromagnétiques

• L'appareil de mesure respecte les prescriptions et les valeurs limites de compatibilité électromagnétique conformément à la directive CEM 2014/30/UE.
• Il faut tenir compte des restrictions des activités, par ex. dans les hôpitaux, les avions, les stations-services ou à proximité de personnes portant un stimulateur cardiaque. Les appareils électroniques peuvent être la source ou faire l'objet de risques ou de perturbations.

Remarques concernant la maintenance et l'entretien

Nettoyer tous les composants avec un chiffon légèrement humide et éviter d'utiliser des produits de nettoyage, des produits à récurer ou des solvants. Retirer la/les pile(s) avant tout stockage prolongé de l'appareil. Stocker l'appareil à un endroit sec et propre.

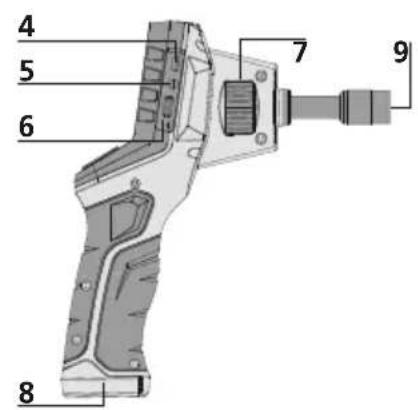

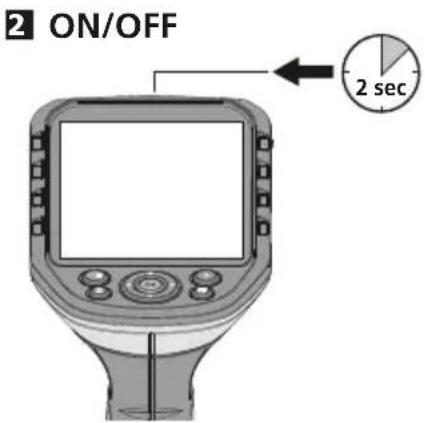

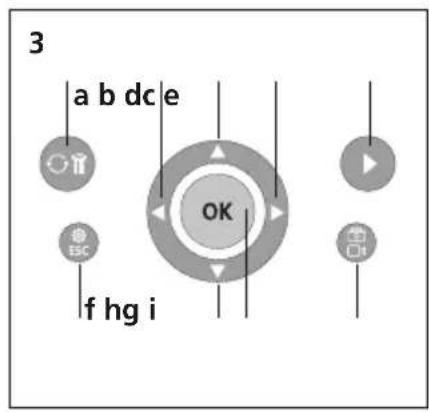

1 Affichage à cristaux liquides 2 ON/OFF 3 Touches directes 4 Interface USB de type C 5 Sortie vidéo 6 Slot carte Micro-SD 7 Molette de l'unité deamera 8 Compartiment à accus 9 Raccord de l'unité deamera

a Rotation / Réflexion / Effacer les enregistrements b Commande des menus / Éclairage DEL - Commande des menus / Zoom+ d Commande des menus / Éclairage DEL + e Galerie media

f Mode de réglage / Annuler g Commande des menus / Zoom- h Déclencheur / Enregistrement / Validation i Commutation image / video

Mode d'enregistrement image

Mode de lecture image

Mode de lecture vidéo

a Enregistrement photo b Introduire la carte SD c État de charge des piles d Enregistrement video e REC: Enregistrement en cours f Zoom g Éclairage DEL h Date actuelle Heure actuelle

j Enregistrement photo k Numéro de l'enregistrement l Enregistrement video m Date d'enregistrement n Lecture o durée lue p Pause

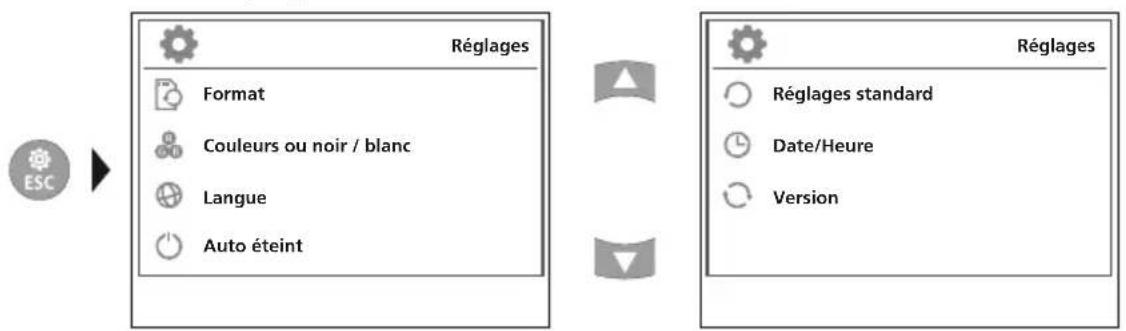

Mode de réglage

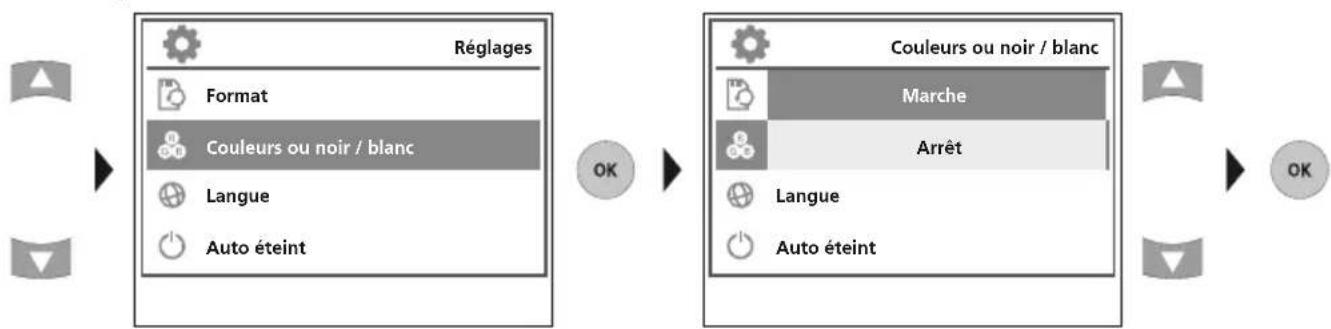

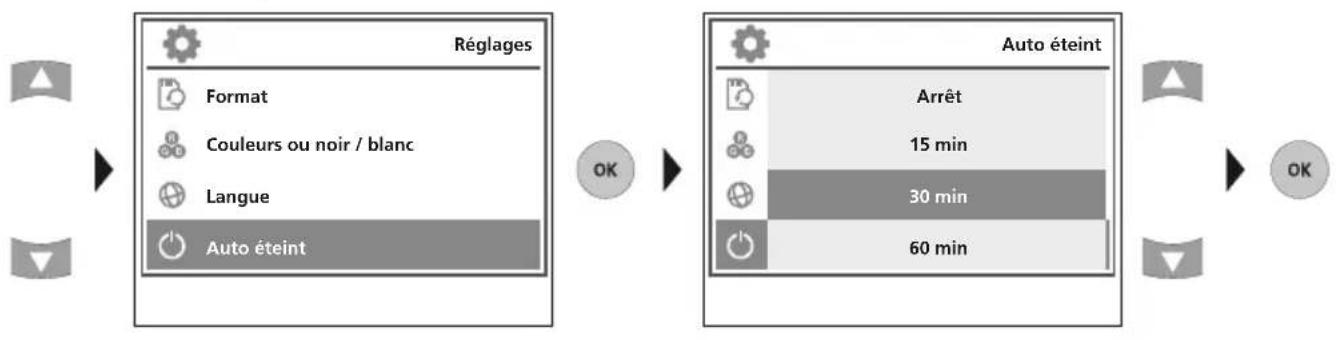

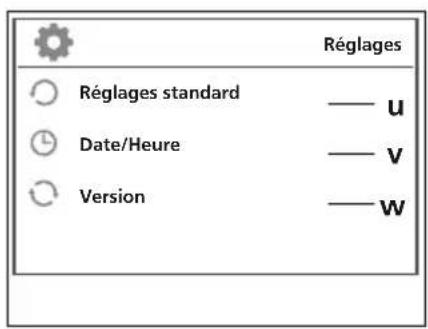

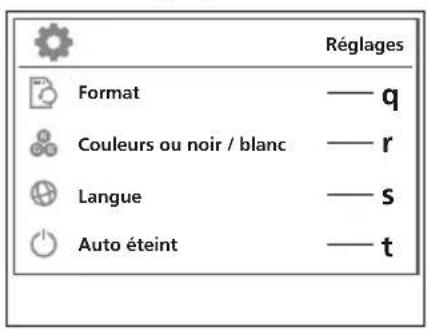

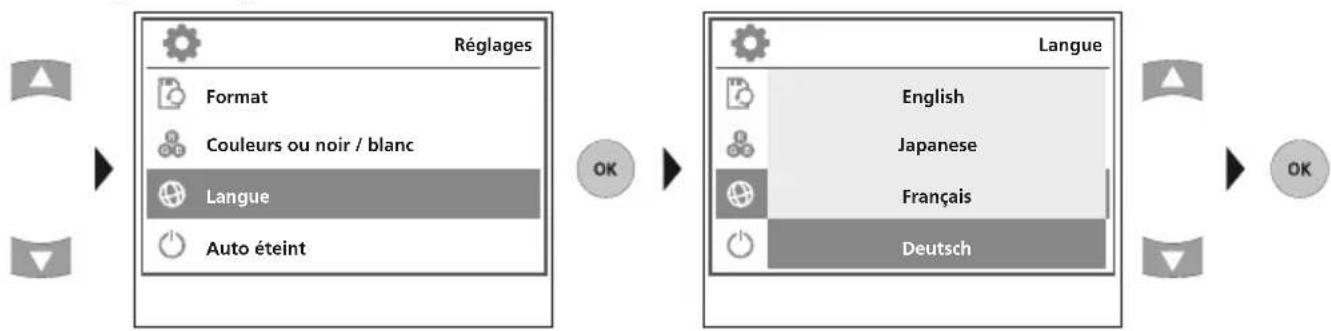

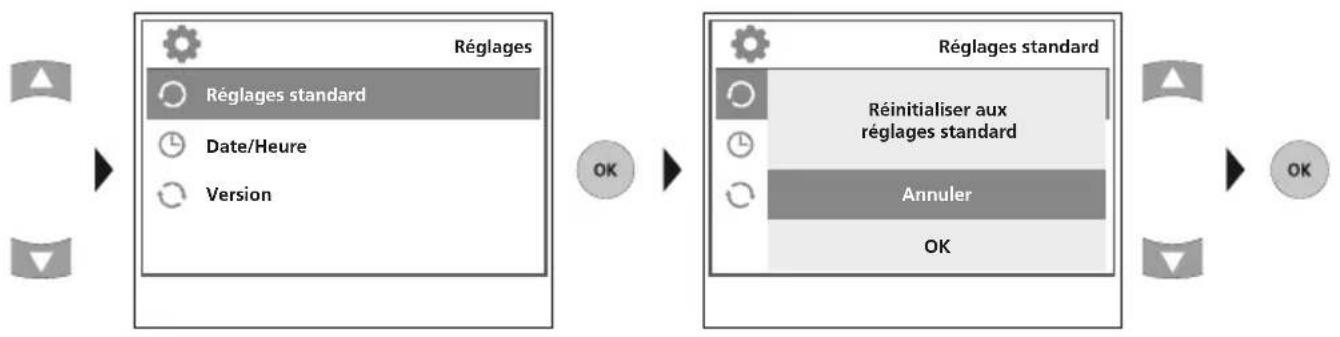

Q Formater support de données R Changer le mode couleur Changer la langue (EN, JP, FR, DE, IT, PT, NL, ES) T Arrêt automatique U Réglage usine V Réglage date/heure W Version du micrologiciel

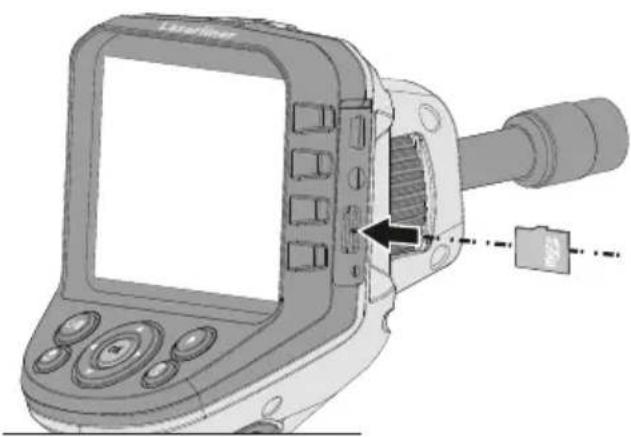

Introduction de la micro carte SD

Pour introduire une micro carte SD, ouvre tout d'abord le couvercle en caoutchouc, puis place la carte de mémoire comme illustrée. Aucun enregistrement n'est possible sans support de mémorisation.

L'appareil doit être éteint avant de retirer la carte micro SD.

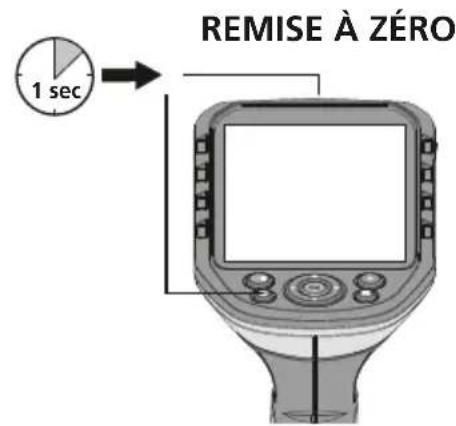

4 Mode de réglage

Pour revenir au mode d'enregistrement, il faut appuyer plusieurs fois sur la touche ESC.

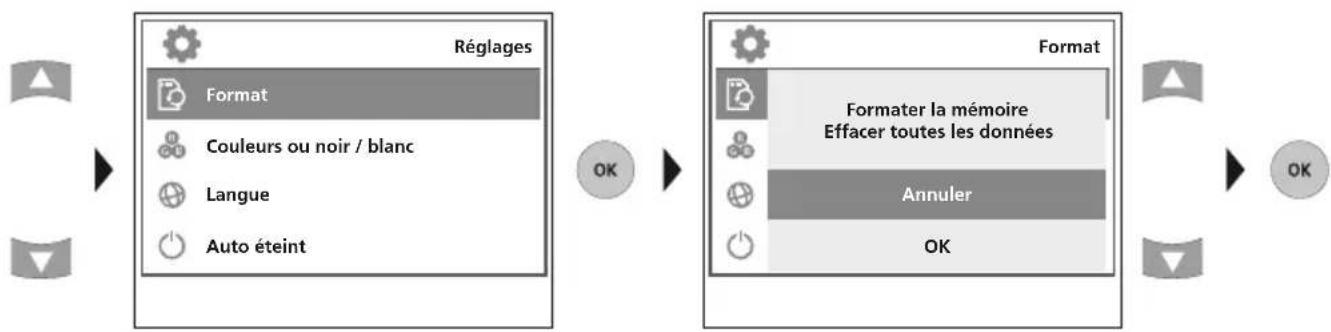

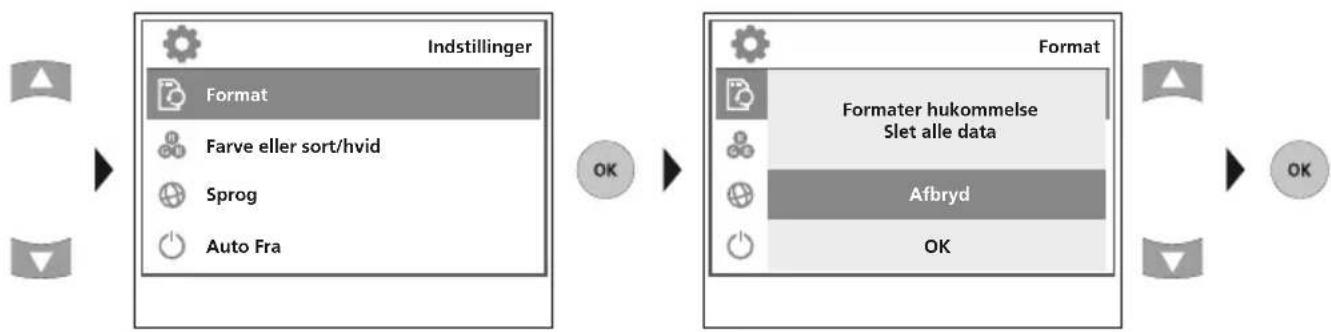

A. Formater support de données

Toutes les données de la carte SD seront supprimées. Cette opération ne peut pas être annulée. Il n'y a aucune autre demande de confirmation du processus.

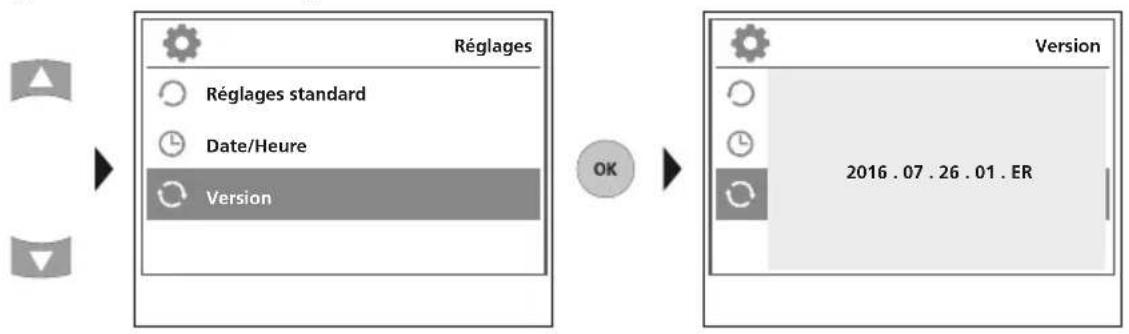

G. version du micrologiciel

Mode d'enregistrement

Enregistrement d'images/vidéo

Orienter la tête de la caméra au niveau du tuyau flexible et la mesurer à la position souhaitée. Activer l'éclairage DEL en cas de mauvaise visibilité. Zoomer sur des objets de petite taille ou éloignés. La rotation manuelle des images permet de faire tourner l'image sur le moniteur. Actionner brièvement la touche OK pour enregistrer la photo ou l'enregistrement vidéo et le memoriser sur la carte SD. Un nouvel actionnement met fin à l'enregistrement.

a. Commutation enregistrement image/vidéo

b. Éclairage DEL

c. Zoom

d. Rotation de l'image / Réflexion

L'image initiale

$$ 1 x = \begin{array}{l} \text {Réflexion} \\ \text {horizontale} \end{array} $$

$$ 2 x = \text {Rotation} $$

$$ 3 x = \begin{array}{c} \text {Réflexion} \\ \text {verticale} \end{array} $$

$$ 4 x = \text {Image initiale} $$

e. Enregistrer image

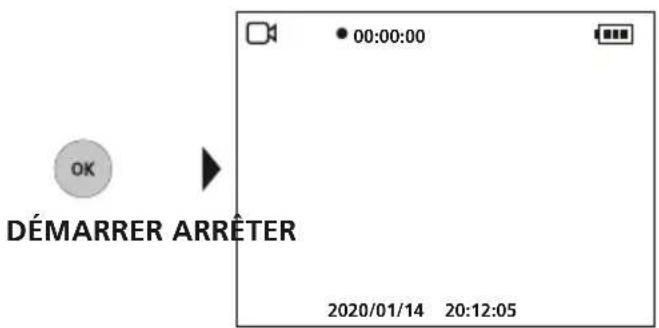

f. Démarrer / arrêter un enregistrement vidéo

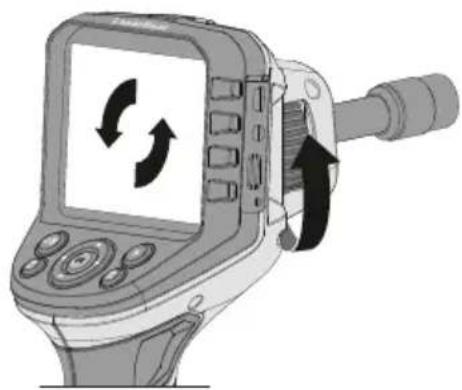

Orientation manuelle de l'image

avec une unité de caméra fixe avec une unité de caméra flexible

Reproduction d'images / d'enregistrement vidéo

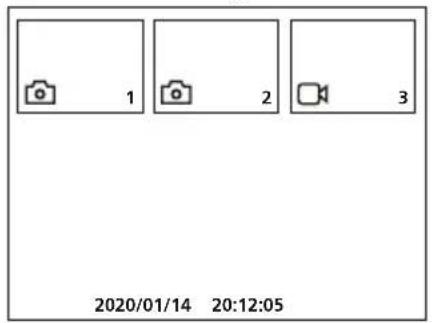

Appuyer sur la touche « e » pour sélectionner la galerie média. En validant avec « OK », la photo ou la vidéo sélectionnée s'affiche en mode plein écran. Il est possible de naviguer dans la galerie Média et dans le mode plein écran avec les touches fléchées. En appuyant sur la touche « f », le mode lecture est terminé.

B. Effacer l'enregistrement

Les enregistrements ne peuvent être supprimés qu'en mode plein écran. Le processus de suppression ne peut pas être annulé.

Le formatage du support de données permet d'effacer tous les fichiers et dossiers. Voir à ce sujet le point « 4 a. Formater le support de données »

c. Lecture Il suffit d'appuyer sur la touche ESC pour arrêter la lecture.

Transmission des données par USB

Les données mémorées sur la carte SD peuvent être transmises à un ordinateur soit en utilisant le lecteur de cartes correspondant, soit via l'interface USB. Prière de consulter le manuel relatif au lecteur de cartes pour obtenir de plus amples informations sur la liaison entre l'ordinateur et l'adaptateur de carte ou le lecteur de cartes.

Branchement du bloc secteur/chargeur

Pour recharger l'appareil, connecter le bloc d'alimentation électrique/chargeur fourni avec l'appareil à l'interface USB de type C « 4 » et le raccorder à une source de courant adaptée.

Donnés techniques	ous réserve de modifications techniques. 21W09
Type de l'écran Ecran d'affichage TFT de 3,5 po
Résolution de l'écran d'affichage 320 x 240 pixels
Résolution de l'image / la video 640 x 480 pixels
Format de l'image/de la video JPEG / AVI
Mémoire Carte mémoire micro SD jusqu'à 16 Go
Connexions USB de type C, sortie video Cinch
Alimentation électrique Pack d'accus Li-ions 3,7V / 2,8Ah
Durée de fonctionnement env. 5 h
Conditions de travail	0°C ... 45°C, humidité relative de l'air max. 20 ... 85% RH, non condensante, altitude de travail max. de 4 000 m au-dessus du niveau moyen de la mer
Conditions de stockage -10°C ... 60°C, humidité relative de l'air max. 80% RH
Dimensions (L x H x P) 181 x 207 x 96 mm
Poids 342 g (pack d'accu inclus)

Réglementation UE et élimination des déchets

L'appareil est conforme à toutes les normes nécessaires pour la libre circulation des marchandises dans l'Union européenne.

Ce produit est un appareil électrique et doit donc faire l'objet d'une collecte et d'une mise au rebut sélectives conformément à la directive européenne sur les anciens appareils électriques et électroniques (directive DEEE).

Autres remarques complémentaires et consignes de sécurité sur http://laserliner.com/info? an=AGG
