Produkttyp	Kamera zur Inspektion
Marke	Laserliner
Modell	VideoFlex G4 Micro
Anzeige	TFT-Bildschirm 3,5 Zoll, Auflösung 320 x 240 Pixel
Bild-/Videoauflösung	640 x 480 Pixel
Bild-/Videoformat	JPEG / AVI
Speicher	Micro-SD-Karte bis 16 GB (nicht im Lieferumfang)
Konnektivität	USB Typ C, Videoausgang Cinch
Stromversorgung	Li-Ionen-Akku-Pack 3,7 V / 2,8 Ah
Betriebsdauer	Ca. 5 Stunden
Abmessungen (B x H x T)	181 x 207 x 96 mm
Gewicht	342 g (inkl. Akku-Pack)
Arbeitsbedingungen	0°C bis 45°C, relative Luftfeuchtigkeit 20...85% RH, ohne Kondensation
Lagerbedingungen	-10°C bis 60°C, maximale relative Luftfeuchtigkeit 80% RH
Hauptfunktionen	Foto-/Videoaufnahme, digitaler Zoom, LED-Beleuchtung, Bilddrehung/-spiegelung, Medien-Galerie, Kartenformatierung
Wartung und Reinigung	Mit leicht feuchtem Tuch reinigen, ohne Lösungsmittel oder Scheuermittel. Vor längerer Lagerung Batterien entfernen. Trocken lagern.
Sicherheit	Nicht in der Nähe von gefährlichen Spannungen, Chemikalien, heißen oder beweglichen Teilen verwenden. Display nicht in Wasser tauchen. Nicht für medizinische Untersuchungen verwenden.
Ersatzteile und Reparierbarkeit	Kameraeinheit austauschbar. Reparaturen siehe Garantieheft. Im Handbuch sind keine Ersatzteile aufgeführt.
Allgemeine Informationen	Konform mit EMV-Richtlinie 2014/30/EU. Entsorgung gemäß WEEE-Richtlinie. Vollständige Anleitung und Sicherheitshinweise auf der Website des Herstellers verfügbar.

Häufig gestellte Fragen - VideoFlex G4 Micro Laserliner

Wie nehme ich ein Foto oder Video auf?

Richten Sie den Kamerakopf aus, schalten Sie bei Bedarf die LED-Beleuchtung ein, und drücken Sie dann kurz die OK-Taste, um ein Foto aufzunehmen oder eine Videoaufnahme zu starten. Drücken Sie erneut OK, um die Aufnahme zu beenden.

Wie verwende ich den Zoom?

Verwenden Sie die Tasten c (Zoom+) und g (Zoom-), um in das Bild hinein- oder herauszuzoomen.

Wie ändere ich die Sprache der Benutzeroberfläche?

Gehen Sie in den Einstellungsmodus, indem Sie mehrmals die f-Taste (ESC) drücken, bis das Menü erscheint. Wählen Sie die Option Sprache ändern und wählen Sie aus den verfügbaren Sprachen: EN, JP, FR, DE, IT, PT, NL, ES.

Wie formatiere ich die SD-Karte?

Wählen Sie im Einstellungsmodus Datenträger formatieren. Achtung: Alle Daten werden unwiderruflich gelöscht. Bestätigen Sie den Vorgang.

Wie reinige ich das Gerät?

Verwenden Sie ein leicht feuchtes Tuch, um alle Komponenten zu reinigen. Verwenden Sie keine Reinigungsmittel, Scheuermittel oder Lösungsmittel. Entfernen Sie vor längerer Lagerung die Batterien und bewahren Sie das Gerät an einem trockenen, sauberen Ort auf.

Wie lange hält der Akku?

Die Betriebsdauer beträgt ca. 5 Stunden mit dem mitgelieferten Li-Ionen-Akku-Pack 3,7 V / 2,8 Ah.

Kann ich das Gerät unter Wasser oder in Flüssigkeiten verwenden?

Nein, das LCD-Display darf nicht in Wasser getaucht werden. Das Basisgerät darf nicht mit Flüssigkeiten in Kontakt kommen. Der Kamerakopf ist feuchtigkeitsbeständig, aber nicht für längeres Eintauchen ausgelegt. Vermeiden Sie Kontakt mit Chemikalien.

Wie übertrage ich Dateien auf einen Computer?

Sie können die micro-SD-Karte entnehmen und einen Kartenleser verwenden oder das Gerät über die USB Typ-C-Schnittstelle mit einem Computer verbinden. Die Dateien werden als Wechseldatenträger angezeigt.

Kann das Gerät in der Nähe von elektrischen Anlagen verwendet werden?

Nein, das Gerät ist nicht für Messungen in der Nähe von gefährlicher Spannung geeignet. Stellen Sie vor der Verwendung in der Nähe von elektrischen Anlagen sicher, dass die spannungsführenden Teile spannungsfrei sind.

Wie stelle ich Datum und Uhrzeit ein?

Wählen Sie im Einstellungsmodus die Option Datum/Uhrzeit einstellen. Verwenden Sie die Navigationstasten, um die Werte anzupassen, und bestätigen Sie mit OK.

BEDIENUNGSANLEITUNG VideoFlex G4 Micro Laserliner

Lesen Sie die Bedienungsanleitung, das beiliegende Heft „Garantie- und Zusatzhinweise" sowie die aktuellen Informationen und Hinweise im Internet-Link am Ende dieser Anleitung vollständig durch. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlage ist aufzubewahren und bei Weitergabe der Lasereinrichtung mitzugegeben.

Funktion / Verwendung

Das professionelle Videoinspaktionsystem VideoFlex G4 eignet sich in Verbindung mit einer wechselbaren Kameraeinheit für die einfache visuelle Überprüfung schwer zugänglicher Stellen in Rohren, Hohlräumen, Schächten, Mauerwerk und Kraftfahrzeugen. Zur Auswertung und Dokumentation konnen die Bild- und Videoaufnahmen auf der SDHC-Speicherkarte gespeichert werden.

Allgemeine Sicherheitshinweise

• Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck innerhalb der Spezifikationen ein.
  Die Messgeräte und das Zubehör sind kein Kinderspielzeug. Vor Kindern unzugänglich aufbewahren.
• Baulicharf das Gerat nicht verändert werden.
• Setzen Sie das Gerät keiner mechanischen Belastung, enormen Temperaturen, Feuchtigkeit oder starken Vibrationen aus.
• Das Gerätarf nicht mehr verwendet werden, wenn eine oder mehrere Funktionen ausfallen oder die Batterieladung schwach ist.
• Achten Sie beim AuBeneinsatz darauf, dass das Gerät nur unter entsprechenden Witterungsbedingungen bzw. bei geeigneten Schutzmaßnahmen eingesetzt wird.
  Die LCD-Einheit darf nicht in Wasser getaucht werden. Das Basisgerät darf nicht mit Flüssigkeit in Berührung kommt.
• Es ist unbedingt darauf auf zu achten, das die VideoFlex G4 nicht in Kontakt mit Chemikalien, Spannung, beweglichen oder bereits Gegenständen kommt. Dies kann zur Beschädigung des Gerätes und auch zu schweren Verletzungen des Bedieners führen.
  Die VideoFlex G4 darf nicht fur medizinische Untersuchungen / Personenuntersuchung verwendet werden.
  -itte beachten Sie die Sicherheitshinweise von lokalen bzw. nationalen Behörden zur sachgemäBen Benutzung des Gerätes.
• Das Gerät ist nicht zur Messung in der Höhe von gefährlicher Spannung geeignet. Daher bei Messungen in der Höhe elektrischer Anlagen immer auf die Spannungsfreiheit leitfähiger Teile achten. Die Spannungsfreiheit und Sicherung gegen Wiedereinschalten muss durch geeignete Maßnahmen gewährleistet sein.

Sicherheitshinweise

Umgang mit elektromagnetischer Strahlung

• Das Messgerät hält die Vorschriften und Grenzwerte für die elektromagnetische Verträge gemäß EMV-Richtlinie 2014/30/EU ein.
• Lokale Betriebseinschrankungen, z.B. in Krankenhäusern, in Flugzeugen, an Tankstellen oder in der Nähe von Personen mit Herzschrittmachern sind zu beachten. Die Möglichkeit einer gefährlichen Beeinflussung oder Störung von und durch elektronische Geräte ist gegeben.

Hinweise zur Wartung und Pflege

Reinigen Sie alle Komponenten mit einem leicht angefeuchteten Tuch und vermeiden Sie den Einsatz von Putz-, Scheuer- und Lösungsmitteln. Entnahmen Sie die Batterie/n vor einer längeren Lagerung. Lagern Sie das Gerät an einem sauberen, trockenen Ort.

1 LC-Display

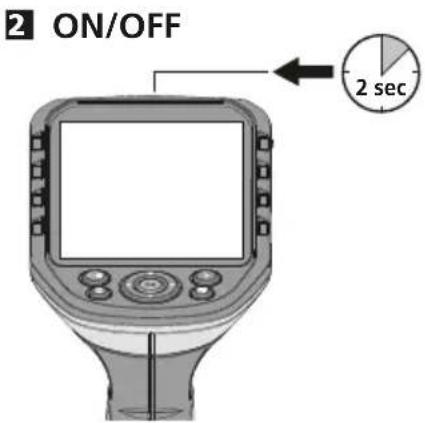

2 ON/OFF
3 Direkttasten
4 Schnittstelle USB Typ C
5 Video-Ausgang
6 Steckplatz Micro-SD-Karte
7 Drehrad Kameraeinheit
8 Akkufach
9 Anschluss Kameraeinheit

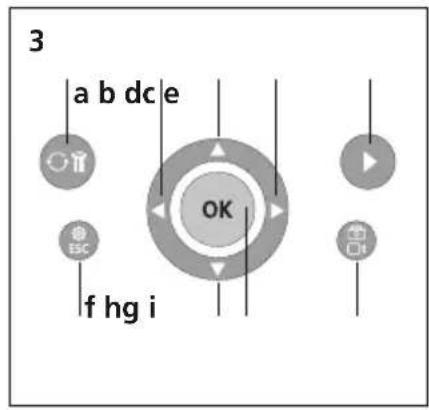

a Rotation 180^ / Spiegelung/Aufnahmen loschen
b Menu-Steuerung / LED-Beleuchtung -
c Menu-Steuerung/Zoom+
d Menü-Steuerung / LED-Beleuchtung +
e Mediengalerie

f Einstellungsmodus / Abbruch
g Menu-Steuerung/ Zoom -
h Ausloser/Aufnahme/ Bestätigen
i Umschaltung Bild/Video

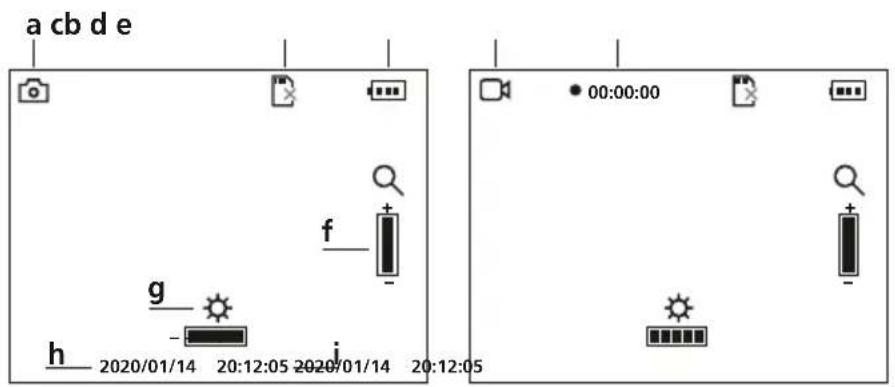

Aufnahmemodus Bild
Aufnahmemodus Video

a Aufnahme Bild
b SD-Karte einlagen
C Batteriestatus
d Aufnahme Video
e REC: Aufnahme lauft
f Zoom
LED-Beleuchtung
h aktuelles Datum
i aktuelle Uhrzeit

Wiedergabemodus Bild

Wiedergabemodus Video

Aufnahme Bild
k Nummer der Aufnahme
Aufnahme Video
m Aufnahmedauer
n Play
abgespielte Dauer
p Pause

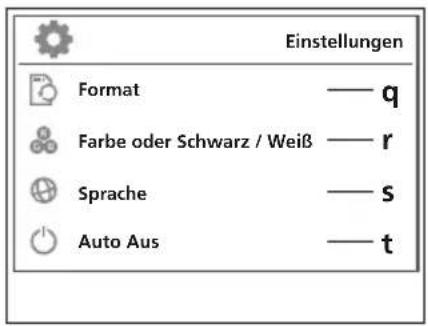

Einstellungsmodus

qDatentrager formatieren
Farbmodus wechseln
5 Sprache andern (EN, JP, FR, DE, IT, PT, NL, ES)
Automatische Abschaltung
u Werkseinstellung

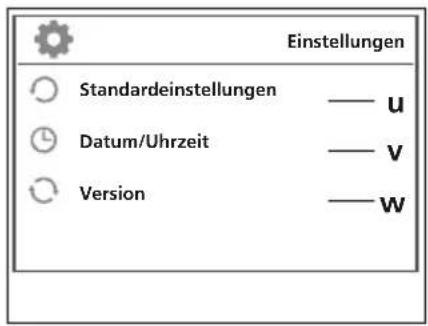

v Datum/Uhrzeit einstellen
w Firmware-Version

Inbetriebnahme

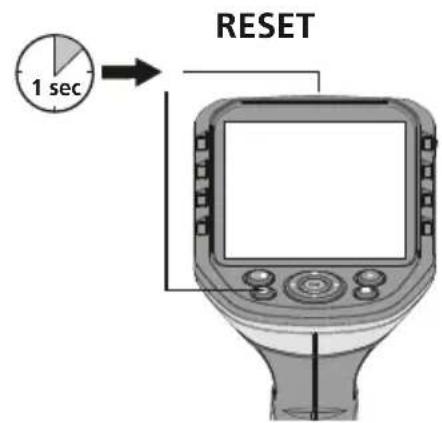

Anschluss Flexschlauch

3 Micro-SD-Karte einlagen

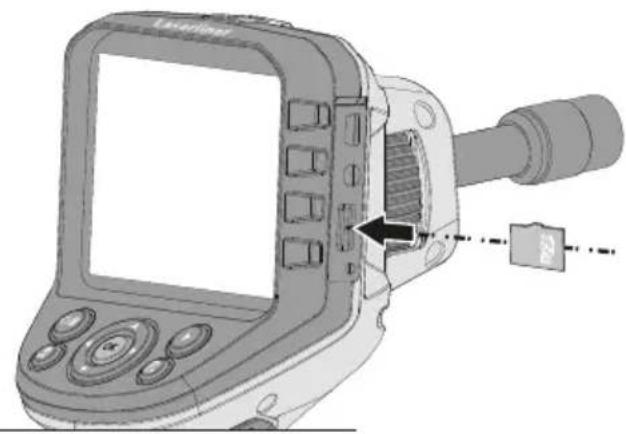

Zum Einlagen einer Micro-SD-Karte zuerst die Gummibdeckung öffnen und danach die Speicherkarte gemäß Abbildung einsetzen. Ohne Speichermedium sind keine Aufzeichnungen möglich.

Vor Entnahme der Micro-SD-Karte muss das Gerätausgeschaltet werden.

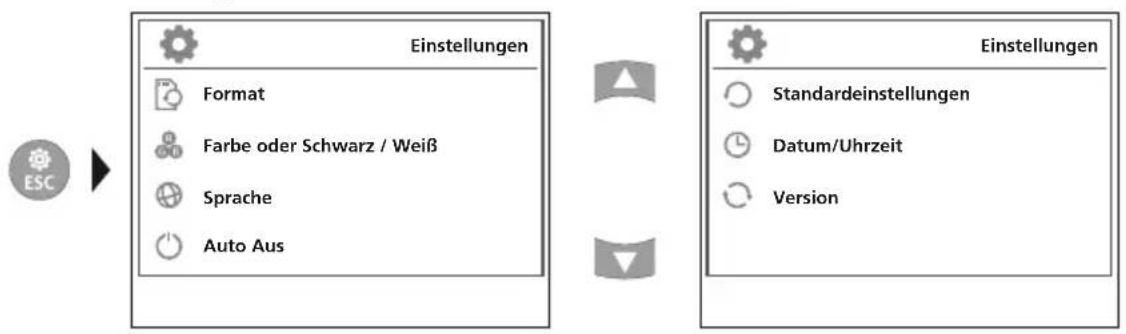

4 Einstellungsmodus

Um wieder in den Aufnahmehodus zu gelangen, die Taste ESC mehrfach drucken.

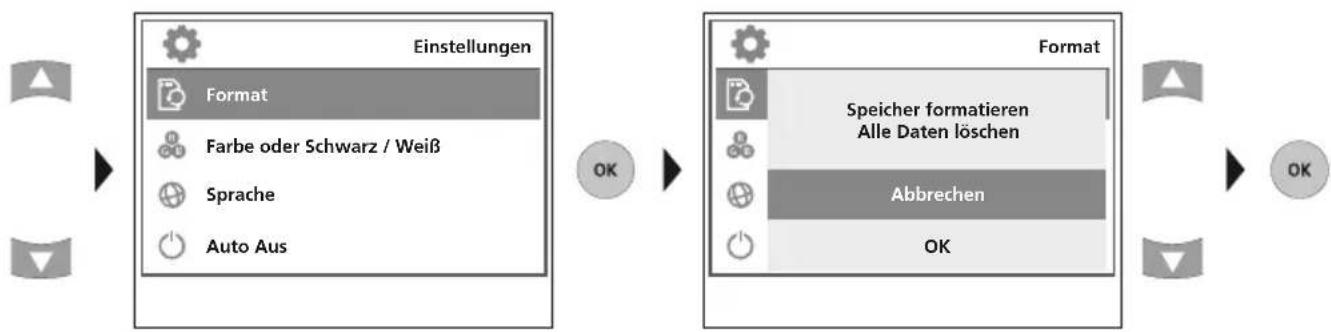

a. Datenträger formatieren

Alle Daten auf der SD-Karte werden gelöscht. Diese Vorgang kann nicht widerrufen werden. Es erfolgt keine weitere Abfrage zur Bestätigung des Vorganges.

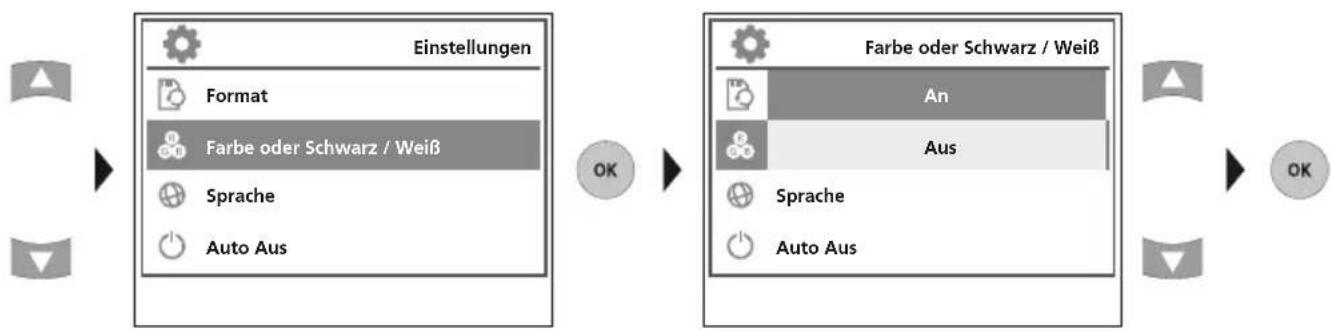

b. Farbmodus wechseln

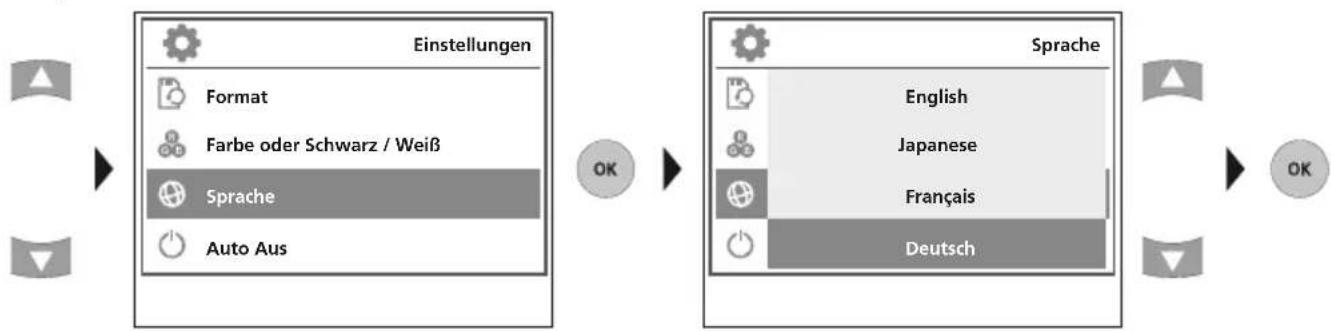

c. Sprache ändern (EN, JP, FR, DE, IT, PT, NL, ES)

Laserliner

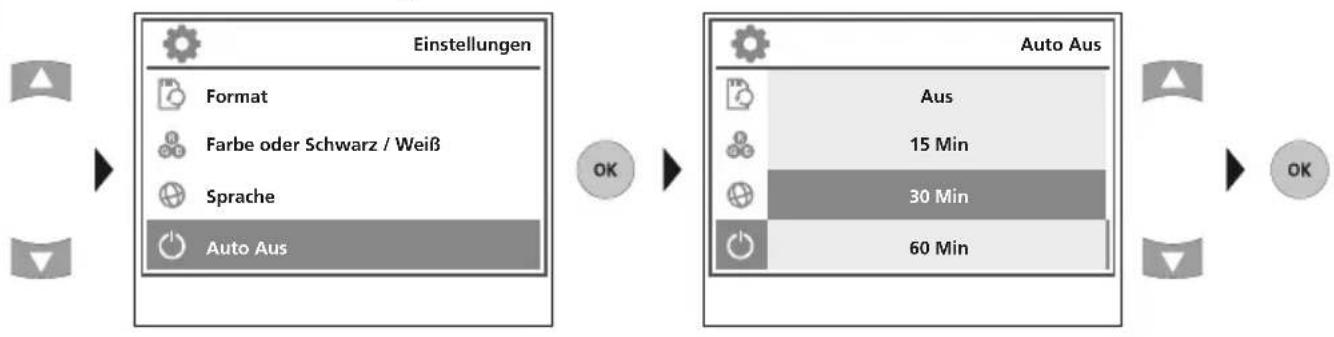

d. Automatische Abschaltung

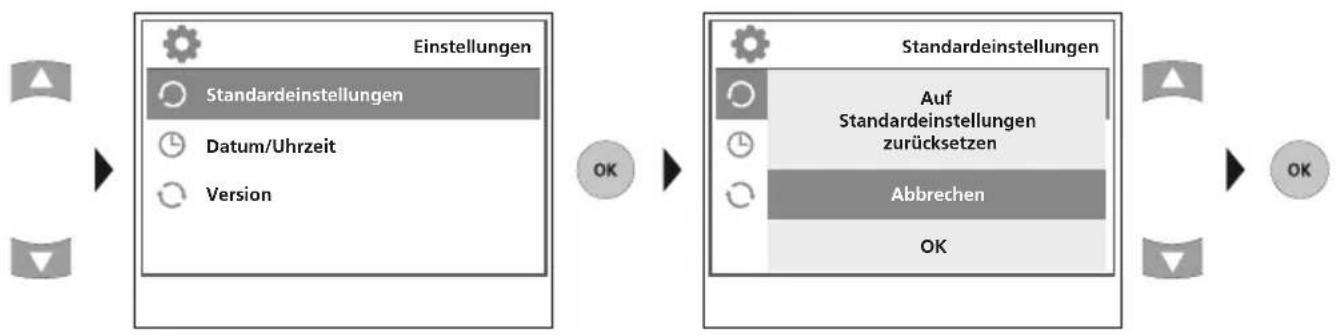

e. Werkseinstellung

f. Datum/Uhrzeit einstellen

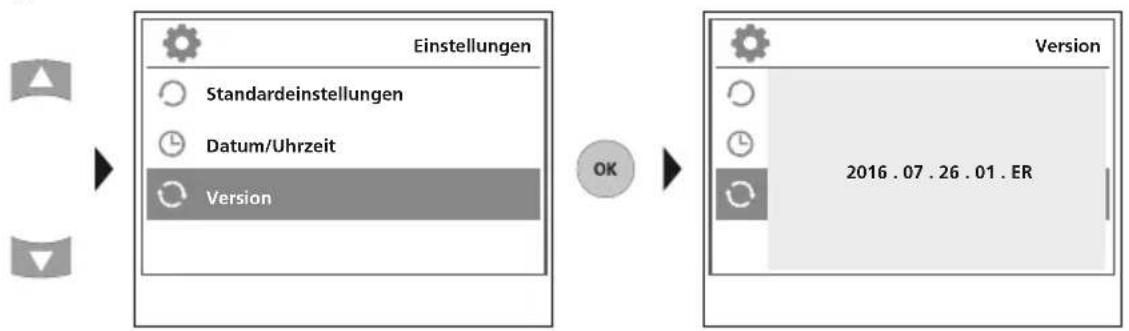

g. Firmware-Version

5 Aufnahmemodus

Bild-/Videoaufnahmen

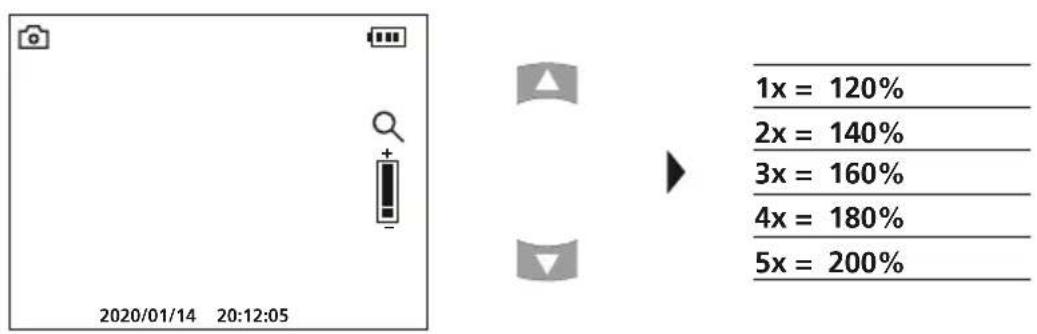

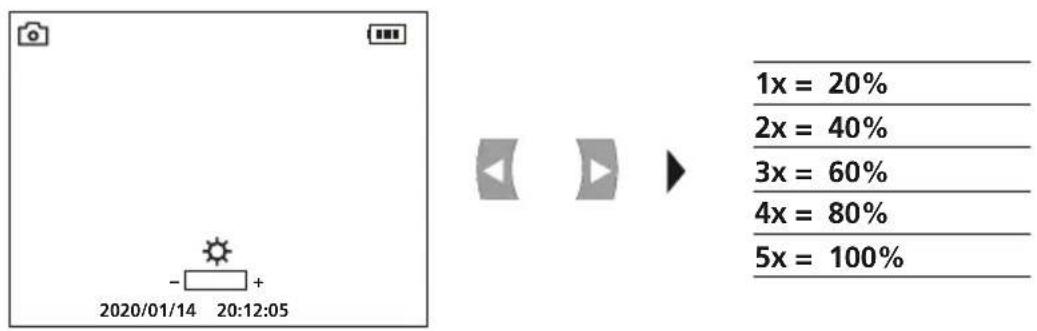

Kamerakopf am Flexschlauch ausrichten und an die gewünschte Position führen. Bei schlechten Lichtverhältnissen LED-Beleuchtung einschalten. Weiter entfernte oder keine Objekte heranzoomen. Durch die manuelle Bildrotation kann das Bild auf dem Monitor um 180^ gedreht werden. Durch kurzes Betätigten der OK-Taste wird das Bild oder die Videoaufnahme aufgenommen und auf der SD-Karte gespeichert. Erneutes Drucken beendet die Aufnahme.

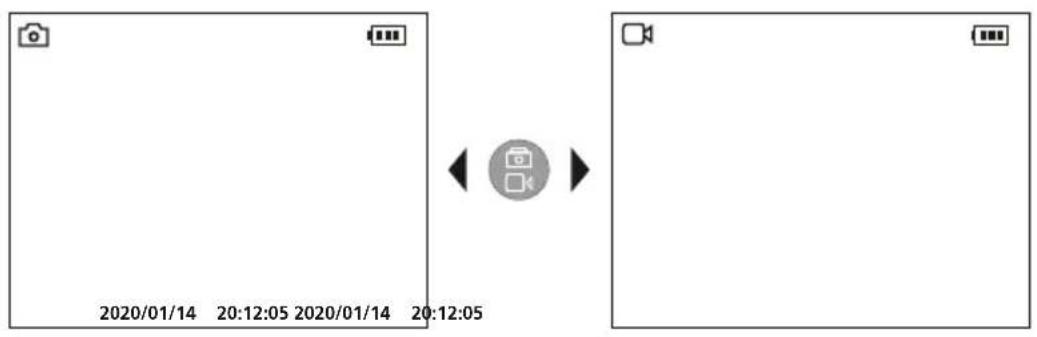

a. Umschaltung Aufnahme Bild / Video

b. LED-Beleuchtung

c. Zoom

Laserliner

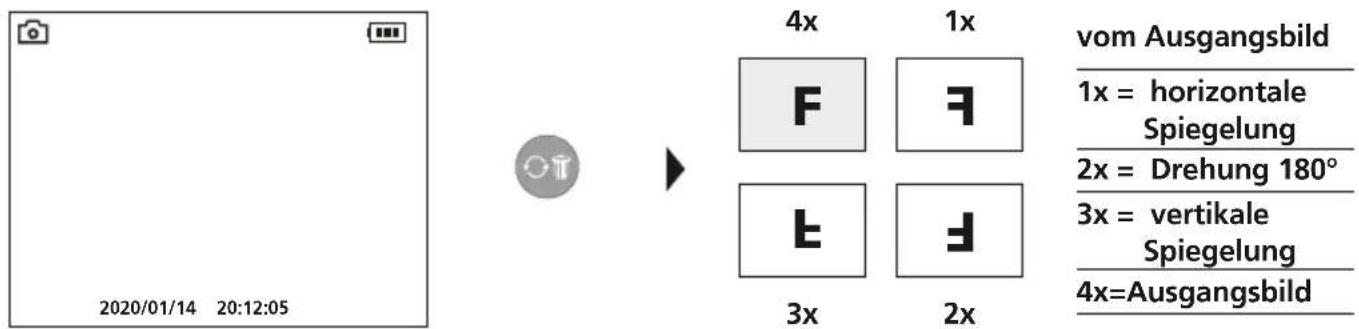

d. Bildrotation / Spiegelung

e. Bild aufnehmen

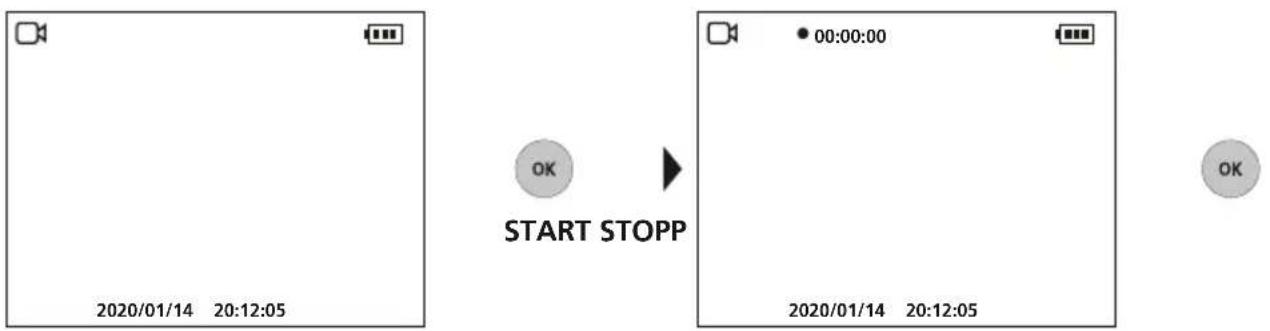

f. Videoaufnahme starten / beenden

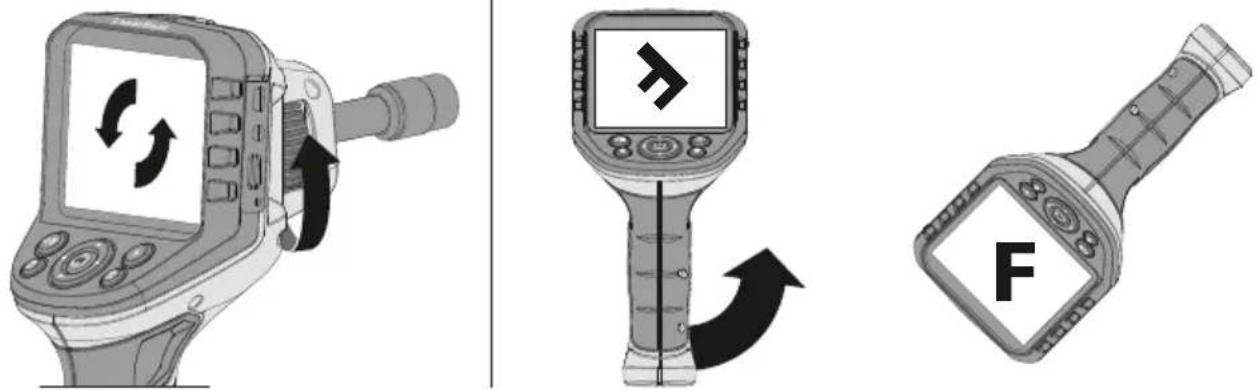

6 Manuelle Bildausrichtung

mit starrer Kameraeinheit mit flexibler Kameraeinheit

Wiedergabemodus

Wiedergabe von Bild-/Videoaufnahmen

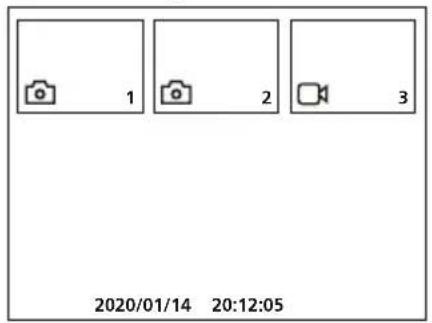

Durch Drucken der Taste „e" wird die Mediengalerie aufgerufen. Bestätigen mit „OK" zeigt das ausgewählte Bild oder Video im Vollbildmodus. Mit den Pfeiltasten kann in der Mediengalerie und im Vollbildmodus navigiert werden. Durch Drucken der Taste „f" wird der Wiedergabemodus geschlossen.

a. Navigieren

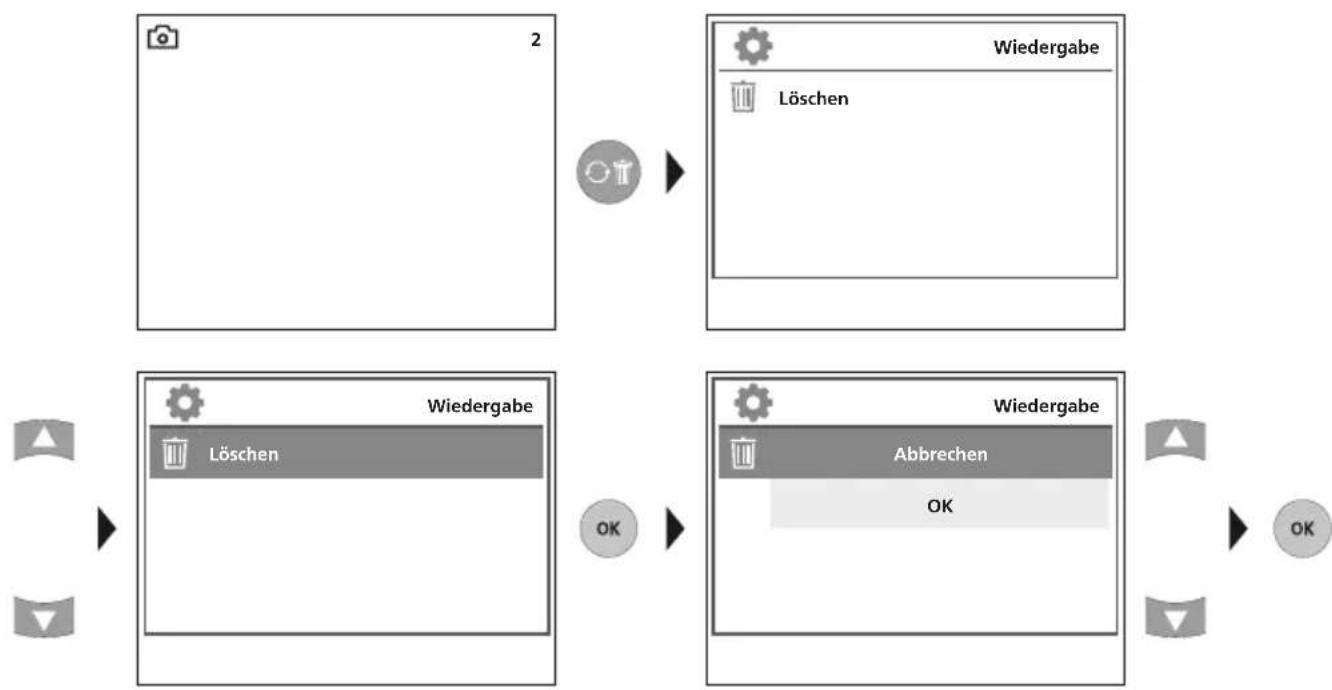

b. Aufnahme loschen

Aufnahmen können nur im Vollbildmodus gelöscht werden. Der Löschvorgang kann nicht widerrufen werden.

Über die Formatierung des Datenträgern können alle Dateien und Ordner gelöscht werden. Siehe hierzu Punkt „4 a. Datenträger formatieren".

c. Wiedergabe

Durch Drucken der Taste ESC wird die Wiedergabe gestopt.

USB-Datenübertragung

Die gespeicherten Daten auf der SD-Karte können entweder mit einem passenden Kartenlesegerät oder über die USB-Schnittstelle auf den PC übertragen werden. Informationen zur Verbindung zwischen Computer und Kartenadapter bzw. Kartenleser finden Sie im Handbuch zu Ihrkartenleser.

Netz-/Ladegerät anschließen

Schlieben Sie zum Laden des Gerätes das mitgelieferte Netz-/Ladegerät in die Schnittstelle USB Typ C „4" und verbinden es mit einer entsprechenden Stromquelle.

Technische Daten	Technische Änderungen vorbehalten. 21W09
Bildschirmtyp 3,5" TFT-Farbdisplay
Auflösung Display 320 x 240 Pixel
Auflösung Bild / Video 640 x 480 Pixel
Bildformat / Videoformat JPEG, AVI
Speicher Micro-SD Speicherkarte bis 16 GB
Anschlüsse USB Typ C, Video-Ausgang Cinch
Stromversorgung Li-Ion Akkupack 3,7V / 2,8Ah
Betriebsdauer ca. 5 Std.
Arbeitsbedingungen	0°C ... 45°C, Luftfeuchtigkeit max. 20 ... 85% rH, nicht kondensierend, Arbeitsstöhe max. 4000 m über NN (Normalnull)
Lagerbedingungen -10°C ... 60°C, Luftfeuchtigkeit max. 80% rH
Abmessungen (B x H x T) 181 x 207 x 96 mm
Gewicht 342 g (inkl. Akkupack)

EU-Bestimmungen und Entsorgung

Das Gerat erfuelt alle erforderlichen Normen fur den freien Warenverkehr innerhalb der EU.

Dieses Produkt ist ein Elektrogerät und muss nach der europäischen Richtlinie für Elektro- und Elektronik-Altgeräte getrennt gesammelt und entsorgt werden.

Weitere Sicherheits- und Zusatzhinweise unter: http://laserliner.com/info?an=AGG

！

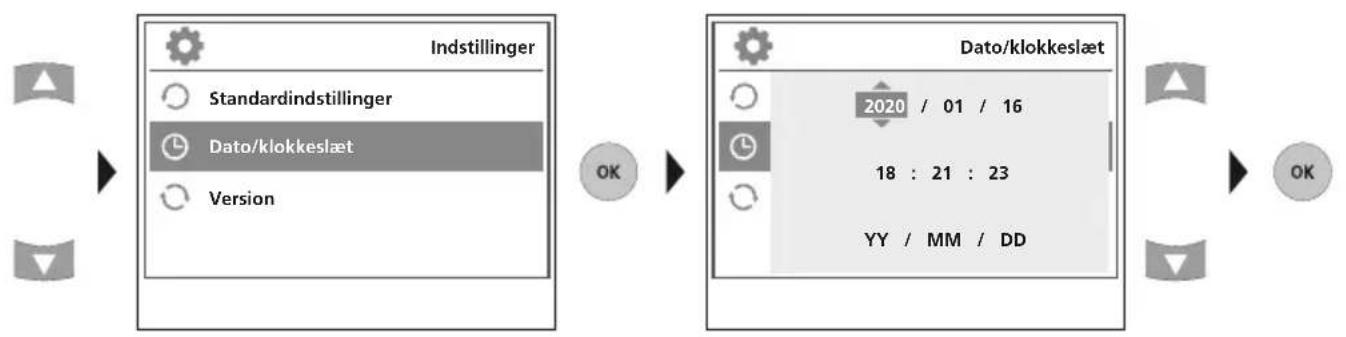

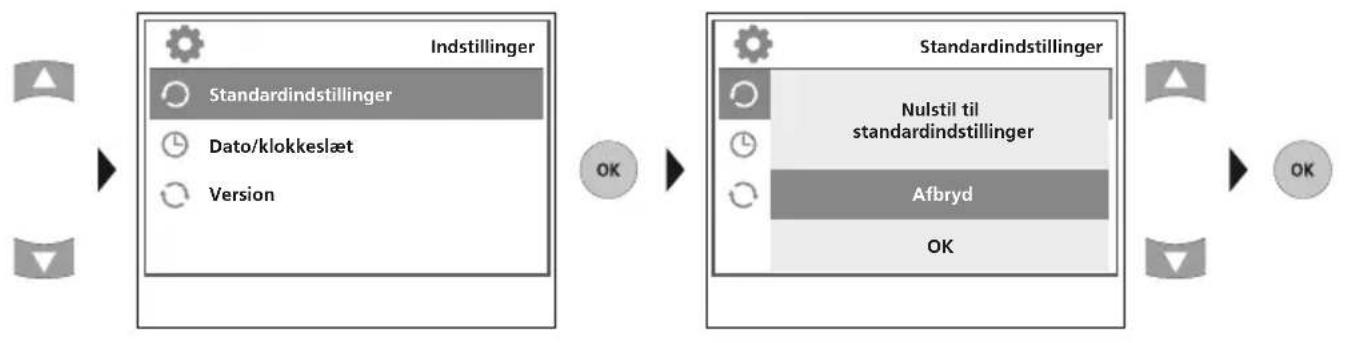

e. Fabriksindstilling

f. Indstilling af dato/klokkeslaet

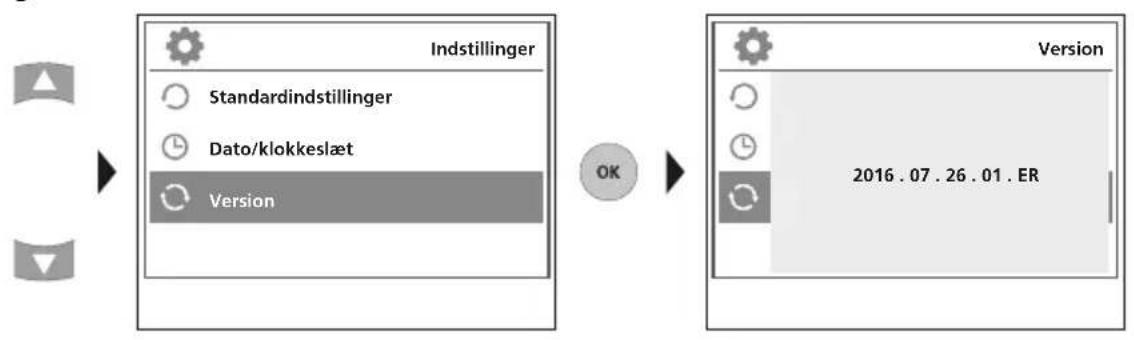

g. Firmware-Version
