VideoFlex G4 Micro - Inspectiecamera Laserliner - Gratis gebruiksaanwijzing en handleiding

Producttype	Inspectiecamera
Merk	Laserliner
Model	VideoFlex G4 Micro
Beeldscherm	TFT-scherm 3,5 inch, resolutie 320 x 240 pixels
Resolutie afbeelding/video	640 x 480 pixels
Formaat afbeelding/video	JPEG / AVI
Geheugen	Micro SD-kaart tot 16 GB (niet inbegrepen)
Connectiviteit	USB Type-C, video-uitgang Cinch
Voeding	Li-ion accupack 3,7 V / 2,8 Ah
Autonomie	Ongeveer 5 uur
Afmetingen (L x H x D)	181 x 207 x 96 mm
Gewicht	342 g (inclusief accupack)
Werkomstandigheden	0°C tot 45°C, relatieve luchtvochtigheid 20...85% RV, zonder condensatie
Opslagomstandigheden	-10°C tot 60°C, relatieve luchtvochtigheid max. 80% RV
Belangrijkste functies	Foto/video-opname, digitale zoom, LED-verlichting, beeldrotatie/spiegeling, mediagalerij, kaart formatteren
Onderhoud en reiniging	Reinig met een licht vochtige doek, zonder oplosmiddelen of schurende middelen. Verwijder de batterijen voor langdurige opslag. Droog bewaren.
Veiligheid	Niet gebruiken in de buurt van gevaarlijke spanningen, chemicaliën, hete of bewegende delen. Het scherm niet onderdompelen in water. Niet gebruiken voor medische onderzoeken.
Reserveonderdelen en repareerbaarheid	Verwisselbare camera-eenheid. Raadpleeg het garantieboekje voor reparaties. Geen reserveonderdelen vermeld in de handleiding.
Algemene informatie	Conform EMC-richtlijn 2014/30/EU. Verwijdering volgens WEEE-richtlijn. Volledige handleiding en veiligheidsinstructies beschikbaar op de website van de fabrikant.

Veelgestelde vragen - VideoFlex G4 Micro Laserliner

Hoe maak ik een foto of video?

Richt de camerakop, schakel indien nodig de LED-verlichting in, druk dan kort op de OK-knop om een foto te maken of een video-opname te starten. Druk nogmaals op OK om de opname te stoppen.

Hoe gebruik ik de zoom?

Gebruik de toetsen c (Zoom+) en g (Zoom-) om in of uit te zoomen op het beeld.

Hoe verander ik de interface taal?

Ga naar de instellingsmodus door meerdere keren op de f (ESC)-toets te drukken tot u het menu bereikt. Selecteer de optie Taal wijzigen en kies uit de beschikbare talen: EN, JP, FR, DE, IT, PT, NL, ES.

Hoe formatteer ik de SD-kaart?

Selecteer in de instellingsmodus Gegevensdrager formatteren. Let op: alle gegevens worden onomkeerbaar verwijderd. Bevestig de bewerking.

Hoe reinig ik het apparaat?

Gebruik een licht vochtige doek om alle onderdelen te reinigen. Gebruik geen schoonmaakmiddelen, schuurmiddelen of oplosmiddelen. Verwijder de batterijen voor langdurige opslag en bewaar het apparaat op een droge en schone plaats.

Wat is de batterijduur?

De batterijduur is ongeveer 5 uur met het meegeleverde Li-ion accupack van 3,7 V / 2,8 Ah.

Kan ik het apparaat onder water of in vloeistoffen gebruiken?

Nee, het LCD-scherm mag niet in water worden ondergedompeld. Het basisapparaat mag niet in contact komen met vloeistoffen. De camerakop is bestand tegen vocht maar niet ontworpen voor langdurige onderdompeling. Vermijd contact met chemicaliën.

Hoe zet ik bestanden over naar een computer?

U kunt de micro SD-kaart verwijderen en een kaartlezer gebruiken, of het apparaat via de USB Type-C-interface op een computer aansluiten. De bestanden zijn dan toegankelijk als een opslagapparaat.

Kan het apparaat in de buurt van elektrische installaties worden gebruikt?

Nee, het apparaat is niet geschikt voor metingen in de buurt van gevaarlijke spanning. Zorg er altijd voor dat er geen spanning staat op geleidende delen voordat u het in de buurt van elektrische installaties gebruikt.

Hoe stel ik de datum en tijd in?

Selecteer in de instellingsmodus de optie Datum/tijd instellen. Gebruik de navigatietoetsen om de waarden aan te passen en bevestig met OK.

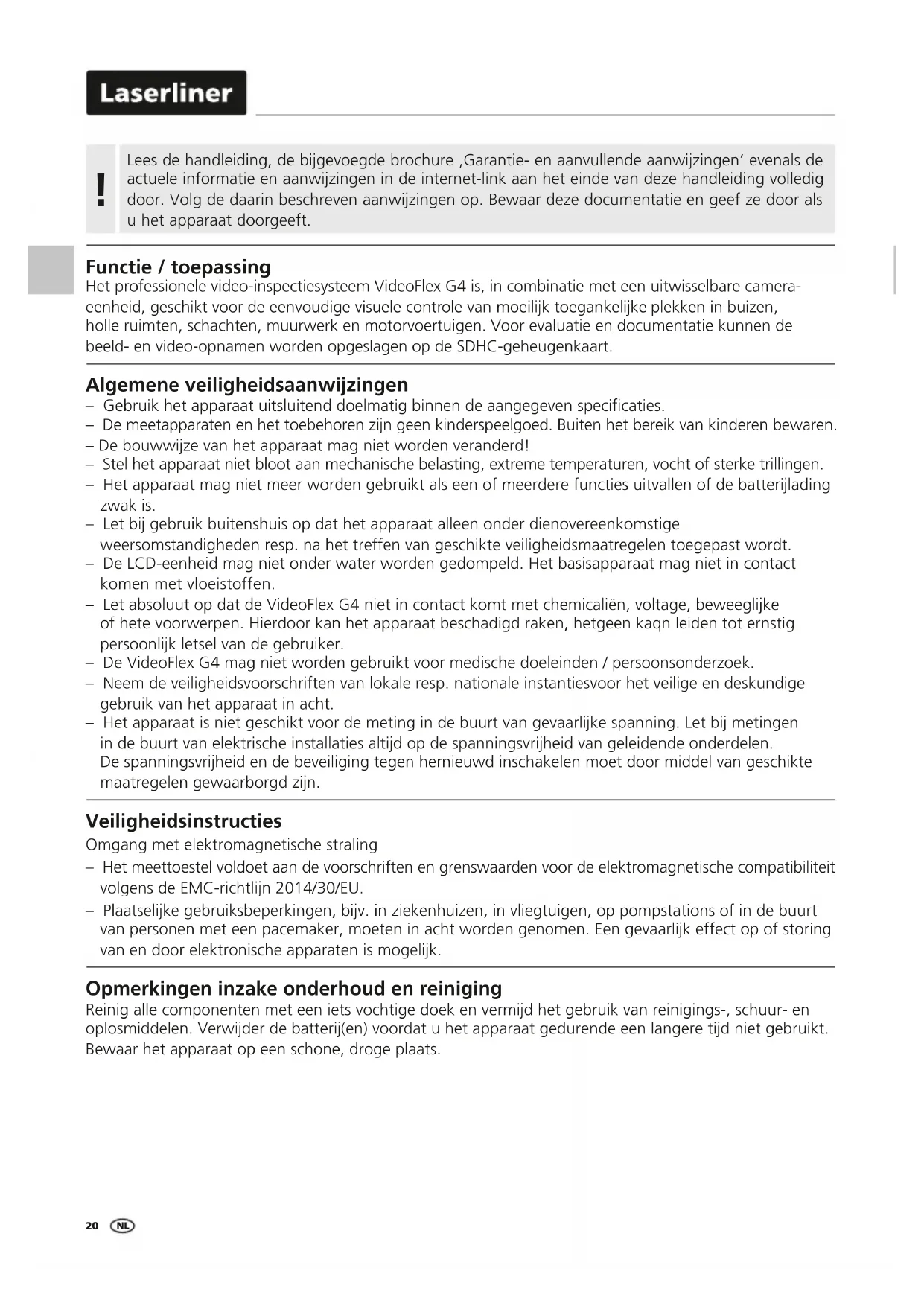

GEBRUIKSAANWIJZING VideoFlex G4 Micro Laserliner

Lees de handleiding, de bijgevoegde brochure, Garantie- en aanvullende aanwijzingen' evenals de actuèle informatatie en aanwijzingen in de internet-link aan het einde van deze handleiding volledig door. Volg de daarin beschreiben aanwijzingen op. Bewaar deze documentatie en geef ze door als u het apparaat doorgeeft.

Functie / toepassing

Het professionel video-inspectiesystem VideoFlex G4 is, in combinatie met een uitwisselbare camerae- enheid, geschikt voor de eenvoudige visuele controle van moeilijk toegankelijk plekken in buizen, holle ruimten, schachten, muurwerk en motorvoertuigen. Voor evaluatie en documentatie kan den beeld- en video-opnamen worden opgeslagen op de SDHC-geheugenkaart.

Algemene veiligheidsaanwijzingen

• Gebruik het apparaat uitsluitend doelmatig binnen de aangegeven specificaties.
• De meetapparaten en het toebehoren zijn geen kinderspeelgoed. Buiten het bereik van kinderen bewaren.
• De bouwwijze van het apparaat mag nicht worden veranderd!
• Stel het apparaat Niet bloot aan mechanische belasting, extreme temperatures, vocht of sterke trillingen.
• Het apparaat mag Niet meer worden gebruikt als een of meerdere functies uittvallen of de batterijlading zwak is.
• Let bij gebruik buitenshuis op dat het apparaat alleen onder dienovereenkomstige weersomstandigheden resp. na het treffen van geschikte veiligheidsmaatregelen toegepast worden.
• De LCD-eenheid mag Niet onder water worden gedompeld. Het basisapparaat mag Niet in contact komen met vloeistoffen.
• Let absolut op dat de VideoFlex G4 Niet in contact kommt met chemicalien, voltage, beweeglijke of hete voorwerpen. Hierdoor kan het apparaat beschadigd raken, hetgeen kaqn leiden tot ernstig persoonlijk letsel van de gebruiker.
• De VideoFlex G4 mag Niet worden gezruikt voor medische doeleinden / personsonderzoek.
• Neem de veiligheidsvoorschriften van lokale resp. nationale instanties voor het veilige en deskundige gebruik van het apparaat inucht.
• Het apparaat is Niet geschikt voor de meting in de buurt van gevaarlijke spanning. Let bij metingen in de buurt van elektrische installations algtd op de spanningsvrijheid van geleidende onderdelen. De spanningsvrijheid en de beveiliging gegen hernieuwd inschakelen要去 door middel van geschikte maatregelen gewaarborgd+zijn.

Veiligheidsinstructies

Omgang met elektromagnetische straling

• Het meettoestel voldoet aan de voorschriften en grenswaarden voor de elektromagnetische compatibiliteit volgens de EMC-richtlijn 2014/30/EU.
• Plaatselijke gebruiksbeperkingen, bijv. in ziekenhuizen, in vliegtuigen, op pompstations of in de buurt van personen met een pacemaker,要去en in acht worden genomen. Een gevaarlijk effect op of storing van en door elektronische apparaten is möglichk.

Opmerkingen inzake onderhoud en reiniging

Reinig alle componenten met een iota vochtige doeck en vermiid het gebruik van reinigings-, schuur- en oplosmiddelen. Verwijder de batterij(en) voordat u het apparaat gedurende een langere tijd nicht gebruikt. Bewaar het apparaat op een schone, droge plaats.

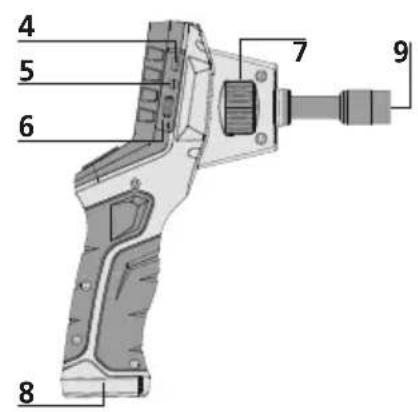

1 LC-display
2 ON/OFF
3 Direkte toetsen
4 Interface USB type C
5 Video-uitgang
6 Steekplaats micro-SD-kaart
7 Stelwiel camera-eenheid
8 Accuvakje
9 Aansluiting camera-eenheid

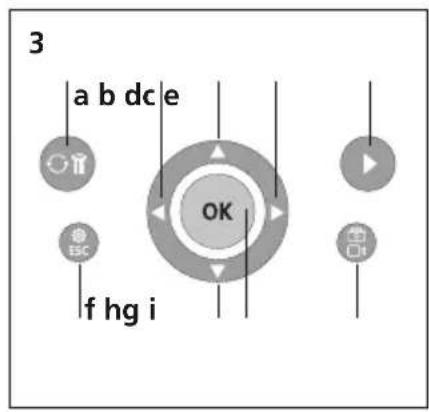

a Rotatie 180^ / Spiegeling / Opnames wissen
b Menubesturing / LED-verlichting -
c Menubesturing f + zoom
d Menubesturing/LED-verlichting+
e Mediagalerij

f Instellingsmodus / Annuleren
g Menubesturing / -zoom
h Ontspanner / Opname/ Bevestigen
i Omschakeling beeld / video

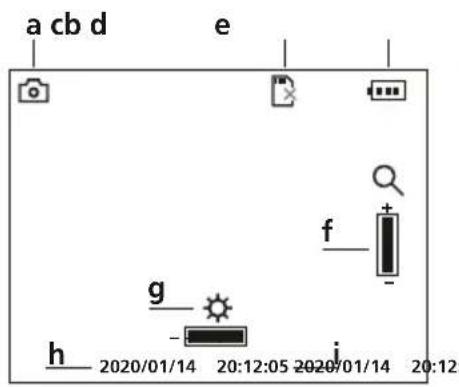

Opnamemodus beeld
Opnamemodus video

a Opname beeld
b SD-kaartplaatsen
C Batterijstatus
d Opname video
e REC: opname loopt
f Zoom
LED-verlichting
h Actueledatum
i Actuele tijd

Weergavemodus beeld

Weergavemodus video

j Opname beeld
k Nummer van de opname
Opname video
m Duur van de opname
n Play
afogespeelde duur
Pauze

Laserliner

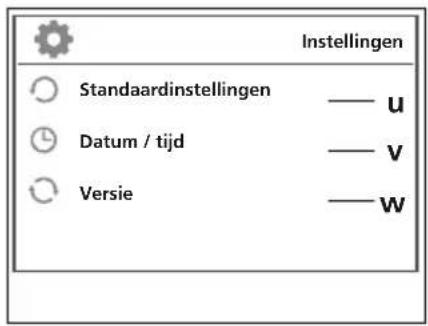

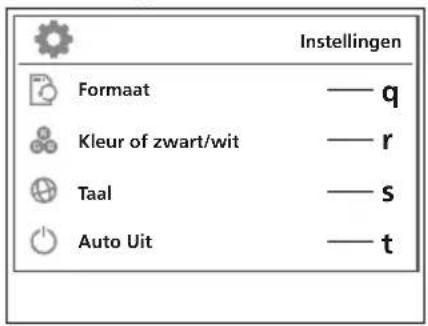

Instellingsmodus

q Gegevensdrager formatteren
r Kleurenmodus wisselen
5 Taal wijzigen (EN, JP, FR, DE, IT, PT, NL, ES)
Automatische uitschakeling
u Fabrieksinstelling
v Datum/tijd instellen
w Firmware-versie

Ingebruikname

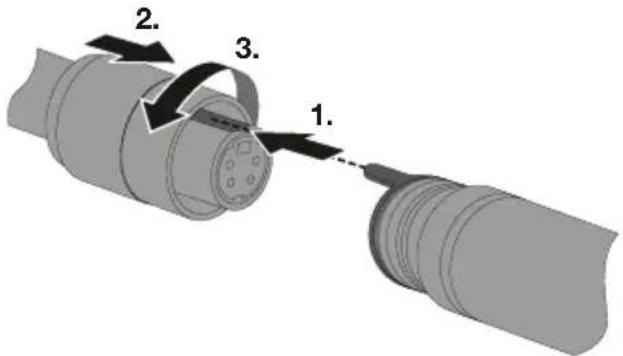

Aansluiting flexibele slang

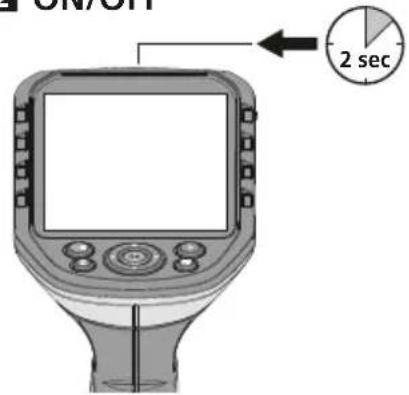

ON/OFF

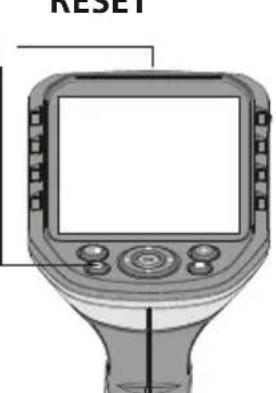

RESET

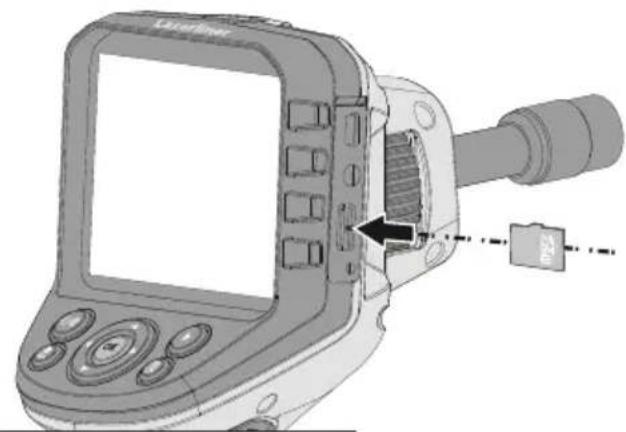

Micro SD-kaart plaatsen

Om een micro SD-kaart teplaatsen opent u eerst de rubberen afdekking enplaatst dan de geheugenkaart volgens de afbeelding in de sleuf. Zonder geheugenmedium kannen geen opnames worden gemaakt.

Alvorens de micro-SD kaart eruit te nemen要去 het apparaat worden uitgeschakeld.

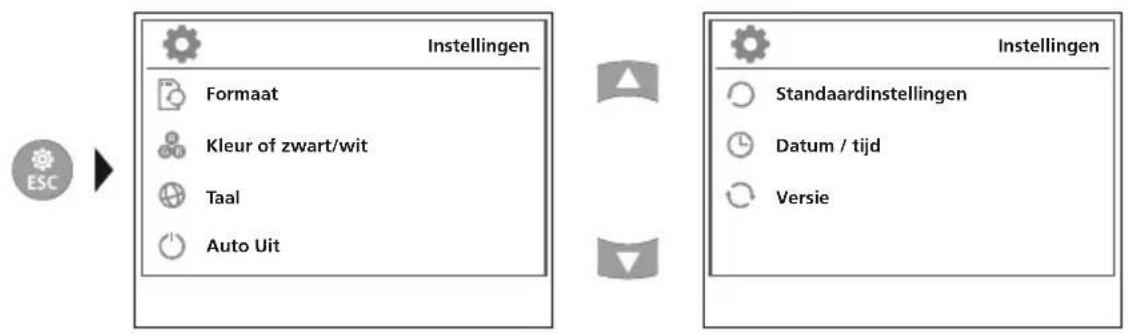

4 Instellingsmodus

Druk meerdere malen op de ESC-toets om weeer maar de opnamemodus te schakelen.

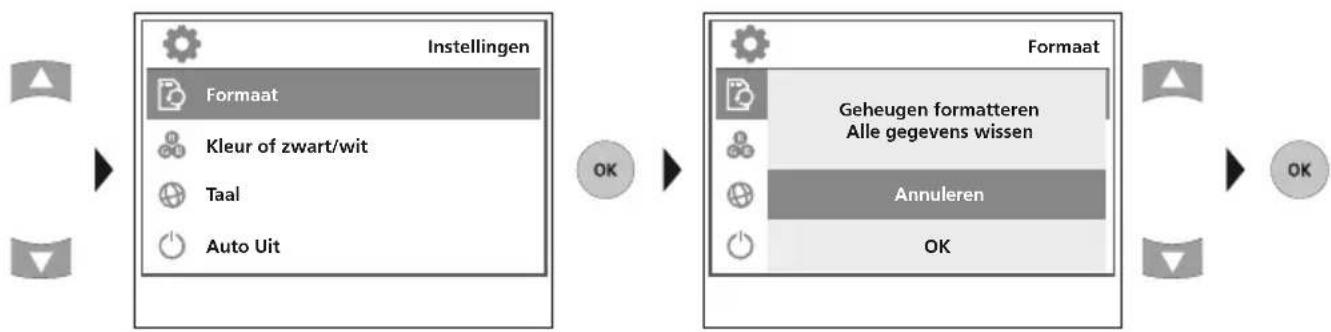

a. Gegevensdrager formatteren

Alle gegevens op de SD-kaart worden gewist. Dit proces kan nicht ongedaan worden gemaakt. Er volgt geen verder verzoek om het wisproces te bevestigen.

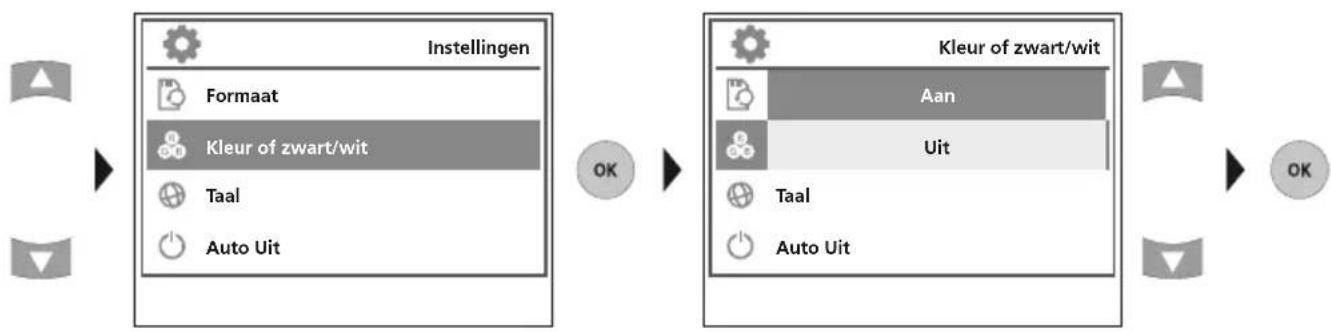

b. Kleurenmodus wisselen

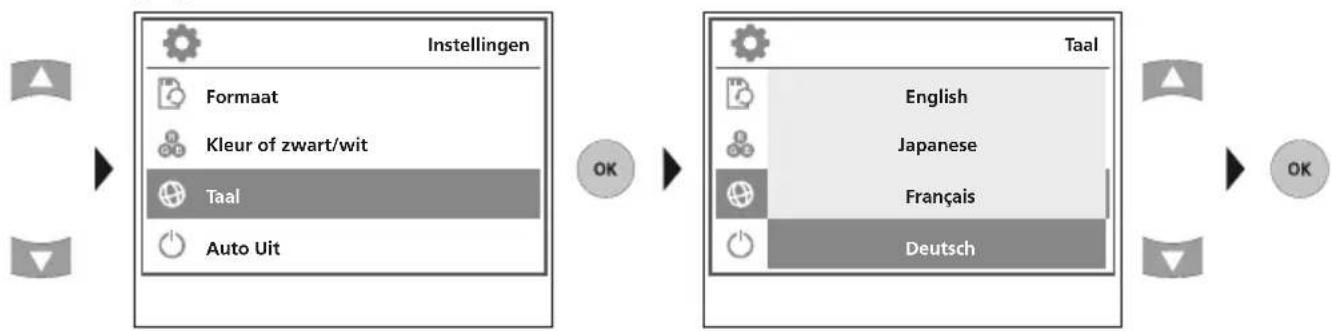

c. Taal wijzigen (EN, JP, FR, DE, IT, PT, NL, ES)

Laserliner

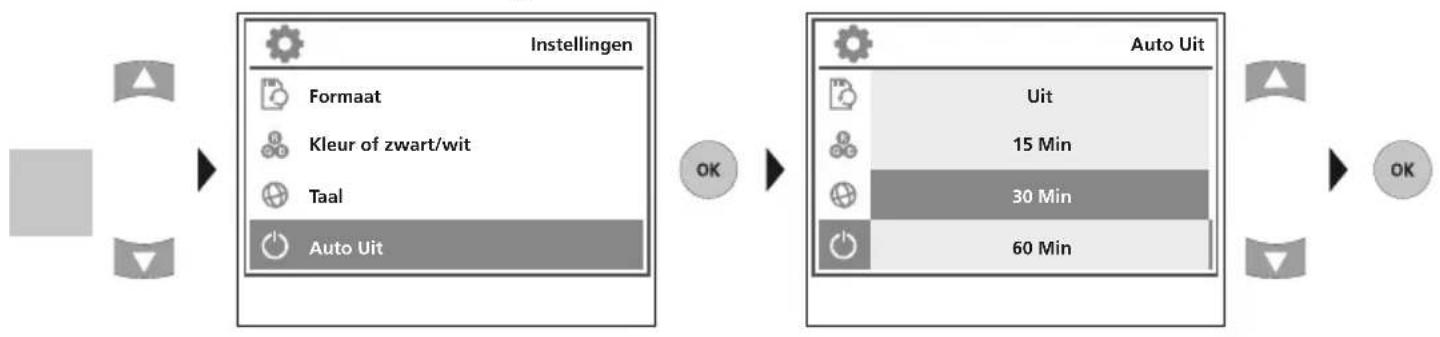

d. Automatische uitschakeling

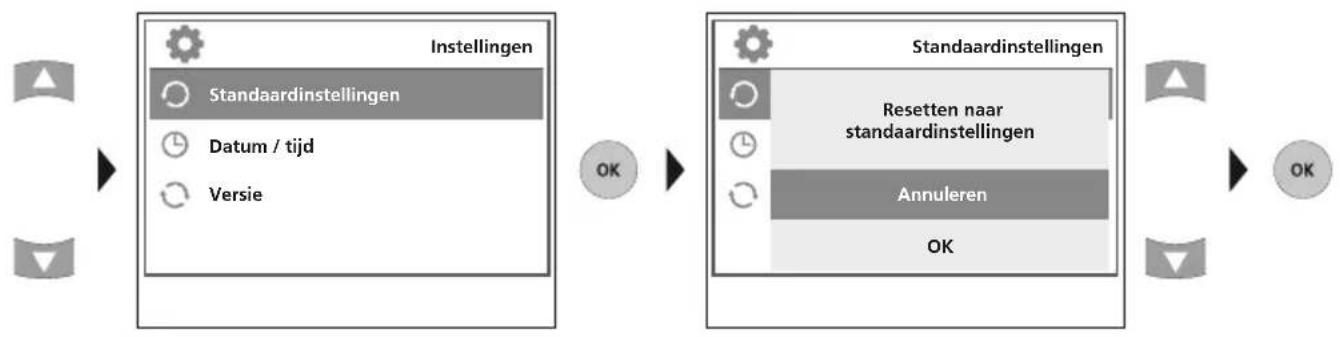

e. Fabrieksinstelling

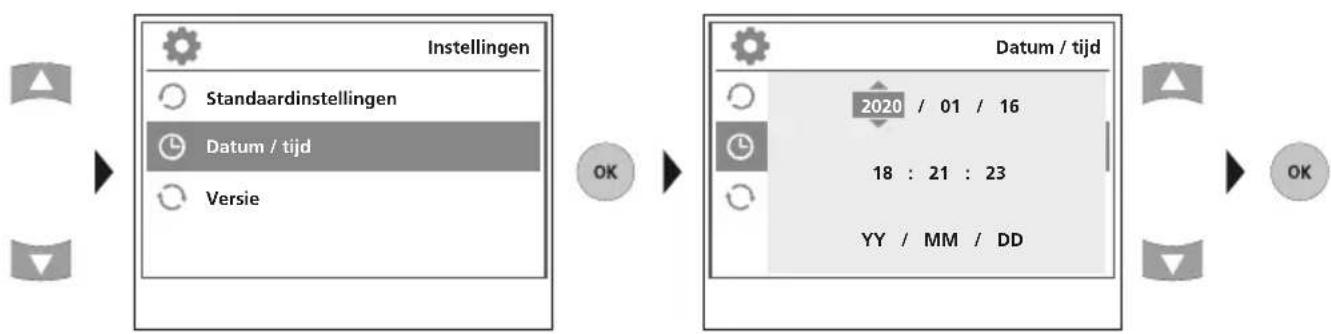

f. Datum /ijd instellen

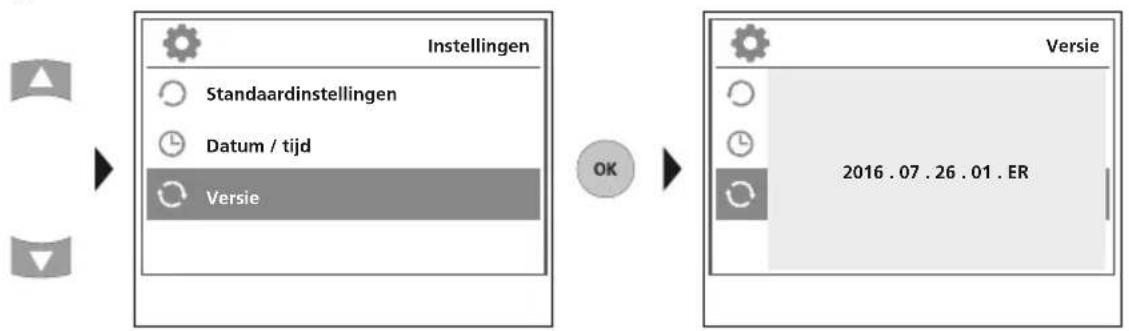

g. Firmware-versie

Opnamemodus

Foto- / video-opnames

Richt de camerakop aan het uiteinde van de flexibele slang en beweeg hem verrolgensaar de gewenste positie. Schakel de LED-verlichting in geval van slechte lichtomstandigheden in.U kuntkleine objecten of objcten op afstand dichterbij halen (zoomen). Het beeld op de monitor kan met behulp van de beeldrotatie 180^ worden gedraaid.Druk kort op de OK-toets om het beeld of video-opname op te nemen en op de SD-kaart op te slaan.Druk opnieuw op de toets om de opname te stoppen.

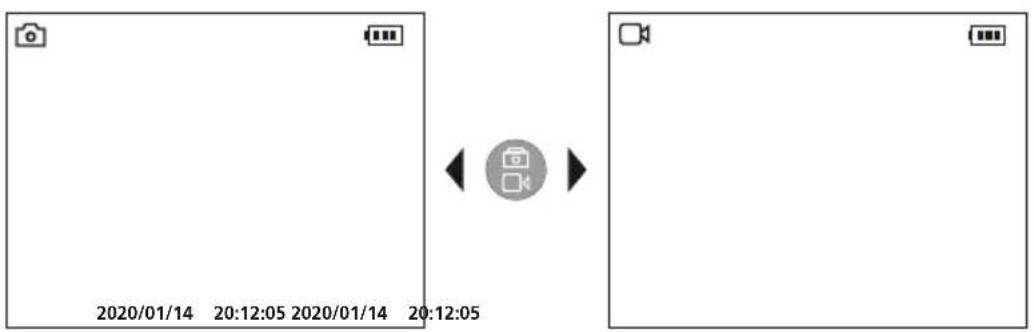

a. Omschakeling opname beeld / video

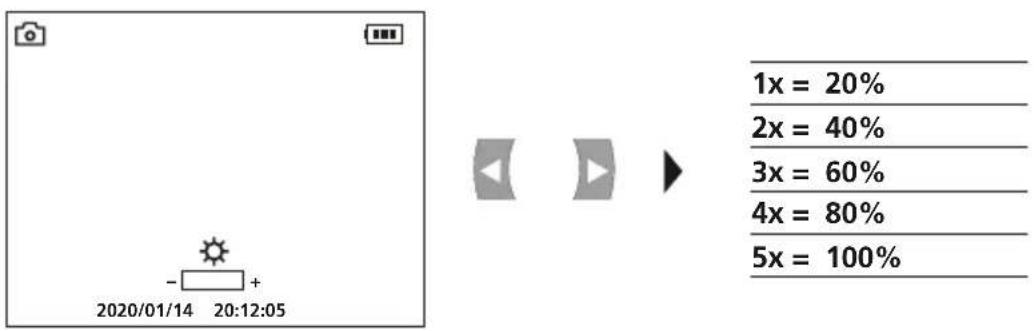

b. LED-verlichting

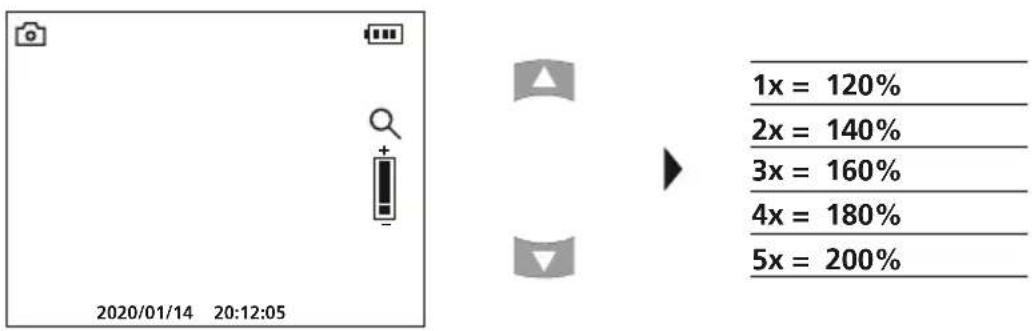

c. Zoom

Laserliner

d. Beeldrotatie / Spiegeling

4x

1x

Van het

uitgangsbeeld

1x = horizontale

spiegeling

4x = Uitgangsbeeld

e. Beeld opnemen

f. Video-opname starten / stoppen

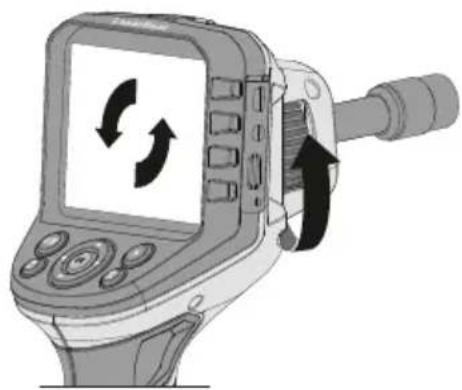

Handmatige beelduitlijning

met vaste camera-eenheid met flexibele camera-eenheid

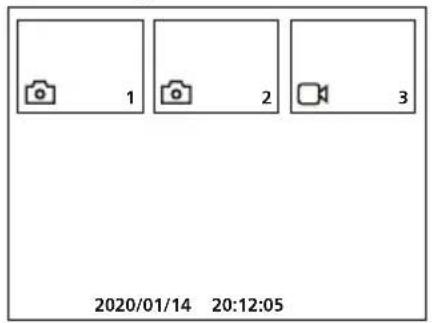

Weergavemodus

Weergave van Foto- / video-opnames

Druk op de toets, e' om de mediagalerij op te roepen. Bevestig met, OK' om het geselecteerde beeld of de video op het volledige beeldscherm weer te gehen. Met behulp van de pijltoetsen kut u in de mediagalerij en in de volledige beeldschermweergave navigeren. Door indrukken van toets, f' worden de weergavemodus gesloten.

a. Navigeren

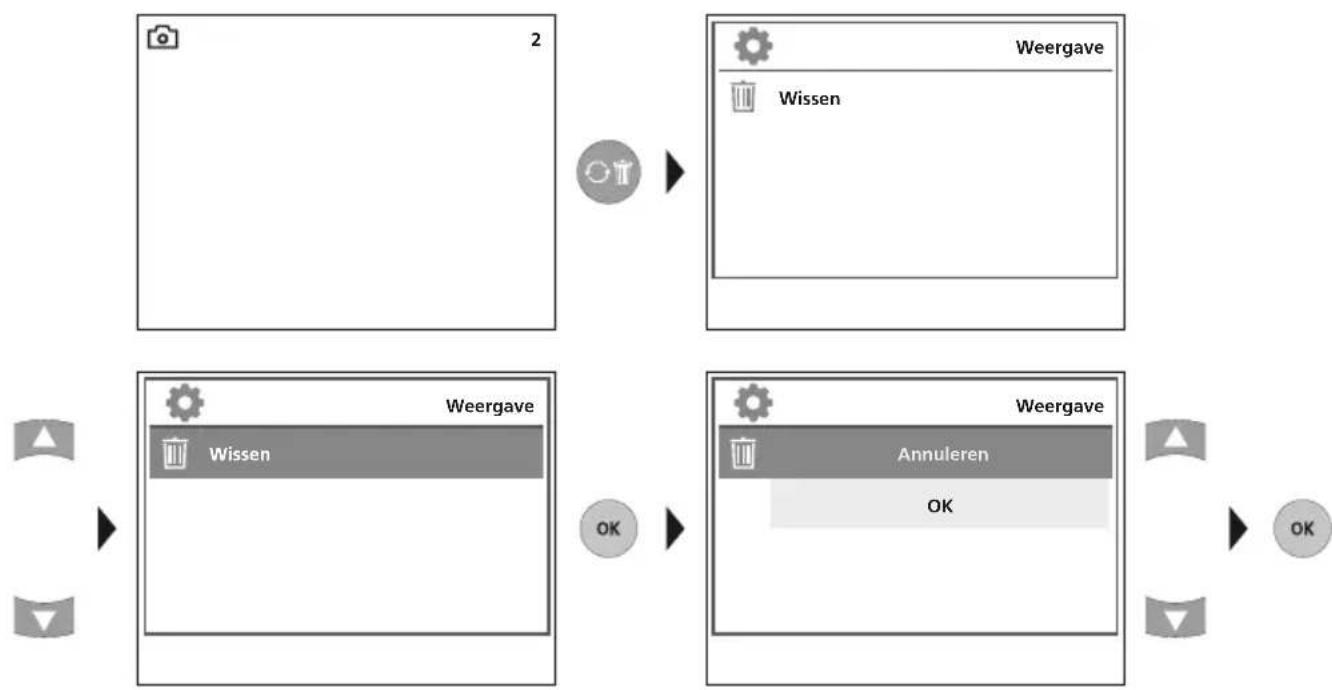

b. Opname wissen

Opnames können alleen in de volledige beeldschermweergave worden gewist. Het wisproces kan nicht ongedaan worden gemaatk.

Via de formattering van de geveensdrager können alle bestanden en mapperen worden gewist. Zie hiervoor punt,4 a. Geveensdrager formatteren'.

Laserliner

c. Weergave

Druk op de toets, ESC' om de weergave te stoppen.

USB-gegevensoverdracht

De opgeslagen gegevens op de SD-kaart hunnen met een geschikte kaartlezer of direct via de USB-interface waar de pc worden overgedragen. Informatie over de verbinding tussen de computer en de kaartadapter resp. de kaartlezer vindt u in de gebruiksaanwijzing voor uw kaartlezer.

Net-/laadtoestel aansluten

Sluit om het apparaat op te laden het bijgeleverde net-/laadtoestel aan op de interface USB type C,4' en verbind deze met een geschikte stroombron.

Technische gegevens Technische wijzigingen voorbehonden. 21W09
Beeldschermtype 3,5" TFT-kleurendisplay
Resolutie display 320 x 240 pixel
Resolutie Foto / video 640 x 480 pixel
Fotoformaat / videoformaat JPEG / AVI
Geheugen Micro-SD geheugenkaart tot 16 GB
Aansluitingen USB type C, video-uitgang Cinch
Voeding Li-ion accurapak 3,7V / 2,8Ah
Bedrijfsduur ca. 5 uu r
Werkomstandigheden	0°C ... 45°C, luchtvochtigheid max. 20 ... 85% rH, Niet-condenserend, werkhoogte max. 4000 m boven NAP (Nieuw Amsterdamse Peil)
Opslagvoorwaarden -10°C ... 60°C, luchtvochtigheid max. 80% rH
Afmetingen (B x H x D) 181 x 207 x 96 mm
Gewicht 342 g (incl. accurapak)

EU-bepalingen en afvoer

Het apparaat voldoet aan alle van toepassing zichnde normen voor het vrij geoderenverkeer binnen de EU.

Dit product is een elektrisch apparaat en moet volgens de Europese richtlijn voor oude elektrische en elektronische apparatuur gescheide verzameld en afgevoerd worden.

Verdere veiligheids- en aanvullende instructies onder:

http://laserliner.com/info?an=AGG

！
