VideoFlex G4 Micro - Telecamera di ispezione Laserliner - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Telecamera di ispezione
Marca	Laserliner
Modello	VideoFlex G4 Micro
Display	Schermo TFT 3,5 pollici, risoluzione 320 x 240 pixel
Risoluzione immagine/video	640 x 480 pixel
Formato immagine/video	JPEG / AVI
Memoria	Scheda micro SD fino a 16 GB (non inclusa)
Connettività	USB Type-C, uscita video Cinch
Alimentazione	Pacco batterie Li-ion 3,7 V / 2,8 Ah
Autonomia	Circa 5 ore
Dimensioni (L x A x P)	181 x 207 x 96 mm
Peso	342 g (batteria inclusa)
Condizioni di lavoro	da 0°C a 45°C, umidità relativa 20...85% UR, senza condensa
Condizioni di stoccaggio	da -10°C a 60°C, umidità relativa max. 80% UR
Funzioni principali	Registrazione foto/video, zoom digitale, illuminazione LED, rotazione/riflessione immagine, galleria multimediale, formattazione scheda
Manutenzione e pulizia	Pulire con un panno leggermente umido, senza solventi né prodotti abrasivi. Rimuovere le batterie prima di una conservazione prolungata. Conservare in luogo asciutto.
Sicurezza	Non utilizzare in prossimità di tensioni pericolose, prodotti chimici, parti calde o in movimento. Non immergere lo schermo in acqua. Non utilizzare per esami medici.
Ricambi e riparabilità	Unità della telecamera intercambiabile. Consultare il libretto di garanzia per le riparazioni. Nessun ricambio elencato nel manuale.
Informazioni generali	Conforme alla direttiva EMC 2014/30/UE. Smaltimento secondo direttiva RAEE. Manuale completo e istruzioni di sicurezza disponibili sul sito del produttore.

Domande frequenti - VideoFlex G4 Micro Laserliner

Come registrare una foto o un video?

Orientare la testa della telecamera, attivare l'illuminazione LED se necessario, quindi premere brevemente il tasto OK per scattare una foto o avviare una registrazione video. Premere nuovamente OK per interrompere la registrazione.

Come utilizzare lo zoom?

Utilizzare i tasti c (Zoom+) e g (Zoom-) per ingrandire o ridurre l'immagine.

Come cambiare la lingua dell'interfaccia?

Andare nella modalità di impostazione premendo più volte il tasto f (ESC) fino ad accedere al menu. Selezionare l'opzione Cambia lingua e scegliere tra le lingue disponibili: EN, JP, FR, DE, IT, PT, NL, ES.

Come formattare la scheda SD?

Nella modalità di impostazione, selezionare Formatta supporto dati. Attenzione: tutti i dati verranno cancellati in modo irreversibile. Confermare l'operazione.

Come pulire l'apparecchio?

Utilizzare un panno leggermente umido per pulire tutti i componenti. Non utilizzare detergenti, prodotti abrasivi o solventi. Rimuovere le batterie prima di una conservazione prolungata e conservare l'apparecchio in un luogo asciutto e pulito.

Qual è l'autonomia della batteria?

L'autonomia è di circa 5 ore con il pacco batterie Li-ion da 3,7 V / 2,8 Ah fornito.

Posso utilizzare l'apparecchio sott'acqua o in liquidi?

No, lo schermo LCD non deve essere immerso in acqua. L'apparecchio di base non deve entrare in contatto con liquidi. La testa della telecamera può resistere all'umidità ma non è progettata per un'immersione prolungata. Evitare il contatto con prodotti chimici.

Come trasferire i file su un computer?

È possibile rimuovere la scheda micro SD e utilizzare un lettore di schede, oppure collegare l'apparecchio a un computer tramite l'interfaccia USB Type-C. I file saranno accessibili come dispositivo di archiviazione.

L'apparecchio può essere utilizzato in prossimità di impianti elettrici?

No, l'apparecchio non è adatto alla misurazione in prossimità di una tensione pericolosa. Assicurarsi sempre dell'assenza di tensione sulle parti conduttrici prima di qualsiasi utilizzo in prossimità di impianti elettrici.

Come impostare data e ora?

Nella modalità di impostazione, selezionare l'opzione Impostazione data/ora. Utilizzare i tasti di navigazione per regolare i valori e confermare con OK.

MANUALE UTENTE VideoFlex G4 Micro Laserliner

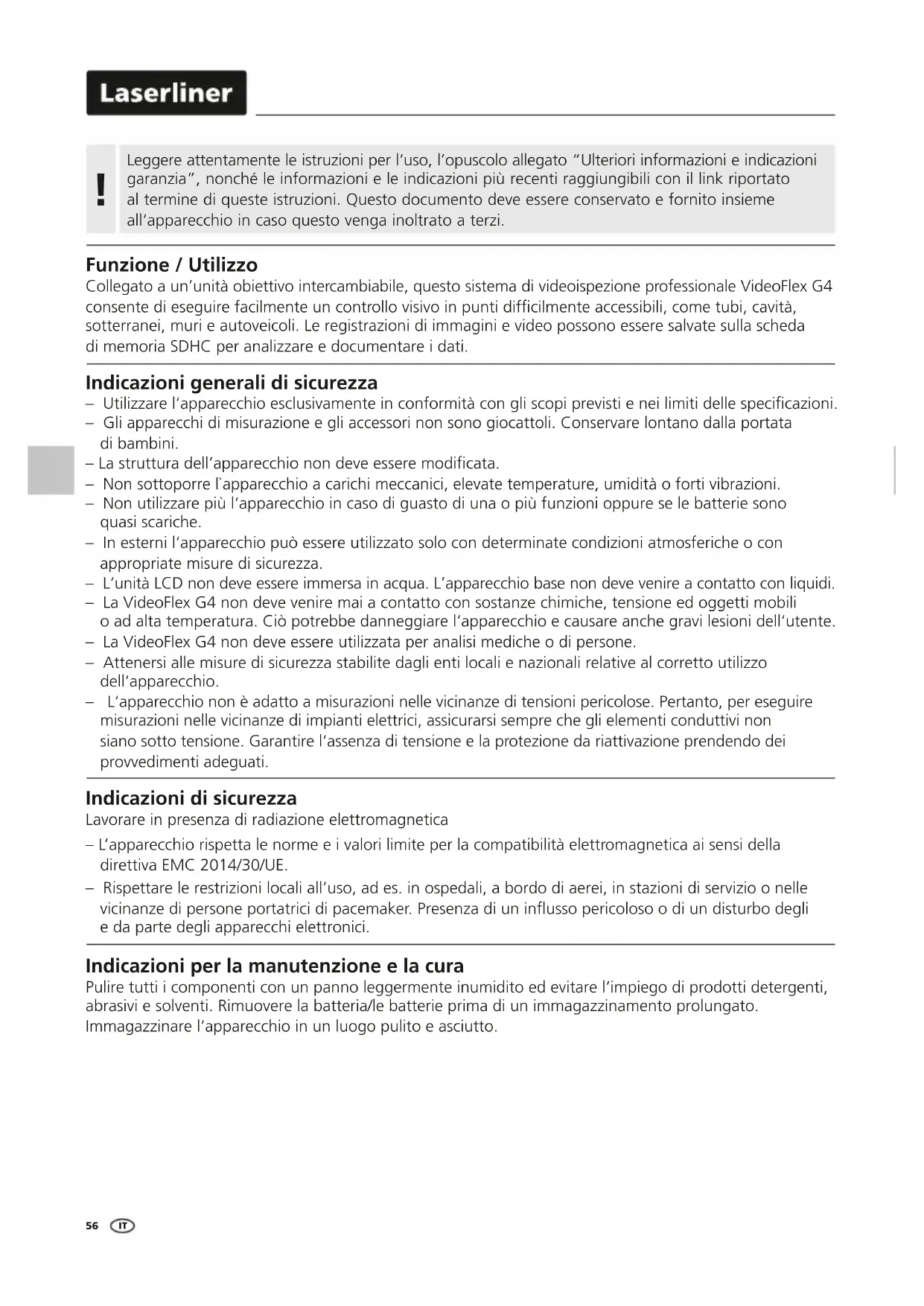

Leggere attendamente le istruzioni per l'uso, l'opuscolo allegato "Ulteriori informazioni eindicazioni garanzia", nonché le informazioni e le indicazioni più recenti raggiungibili con il link riportato al termine di queste istruzioni. Questo documento deve essere conservato e fornito insieme all'apparecchio in caso quello venga inoltrato a terzi.

Funzione / Utilizzo

Collegato a un'unità obiettivo intercambiabile, quelloystema di videoispezione professionale VideoFlex G4 consene di eseguire lavorante un controllo visivo in punti difficultamente accessibili, come tubi, cavità, sotterranei, muri e autoveicoli. Le registrazioni di immagini e video posso sono essere salute sulla scheda di memoria SDHC per analizzare e documentare i dati.

Indicazioni generali di sicurezza

• Utilizzare l'apparecchio esclusivamente in conformità con gli scopi previsti e nei limiti delle specificazioni.
  Gli apparecchi di misurazione e gli accessori non sono giocattoli. Conservare lontano alla portata di bambini.
  -La struttura dell'apparecchio non delve essere modificata.
  Non sottoporre l'apparecchio a carichi meccanici, elevate temperature, umidita o forti vibrazioni.
  Non utilizzato più l'apparecchio in caso di guasto di una o più funzioni oppure se le batterie sono quasi scariche.
• In esterni l'apparecchio più essere utilizzato solo con determinate condizioni atmospherici o con appropriate misure di sicurezza.
• L'unità LCD non deve essere immersa in acqua. L'apparecchio base non deve venire a contatto con liquidi.
• La VideoFlex G4 non deve venire mai a contatto con sostanze chimiche, tensione ed oggetti mobili o ad alta temperatura. Ciò potrebbe danneggiare l'apparecchio e causare ancche gravi lesionsi dell'utente.
• La VideoFlex G4 non deve essere utilizzata per analisi mediche o di persona.
• Attenersi alle misure di sicurezza stabilite dagli enti locali e nazionali relative al corretto utilizzato dell'apparecchio.
• L'apparecchio non è adatto a misurazioni nelle vicinanze di tensioni pericolose. Pertanto, per eseguire misurazioni nelle vicinanze di impianti elettrici, assicurarsi sempre che gli elementi conduitivi non siano sotto tensione. Garantire l'assenza di tensione e la protezione da riattivazione prendendo dei provedimenti adeguati.

Indicazioni di sicurezza

Lavorare in presenza di radiazione elettromagnetica

L'apparecchio rispetto le norme e i valori limite per la compatibilità elettromagnetica ai sensi della direttiva EMC 2014/30/UE.
- Rispettare le restrizioni locali all'uso, ad es. in ospedali, a bordo di aerei, in stazioni di servizio o nelle vicinanze di persone portatrici di pacemaker. Presenza di un influsso pericoloso o di un disturbo degli e da parte degli apparecchi elettronici.

Indicazioni per la manutenzione e la cura

Pulire tutti i componenti con un panno leggermente inumidito ed evitare l'impiego di prodotti detergenti, abrasivi e solventi. Rimuovero la batteria/le batterie prima di un immagazzinamento prolongato. Immagazzinare l'apparecchio in un luogo pulito e asciutto.

1 Display LC
2 ON/OFF
3 Tasti di avvio rapido
4 Interfaccia USB tipo C
5 Uscita video
6 Slot schemda micro SD
7 Rotella unità obiettivo
8 Vano batteria ricaricabile
9 Collegamento unità obiettivo

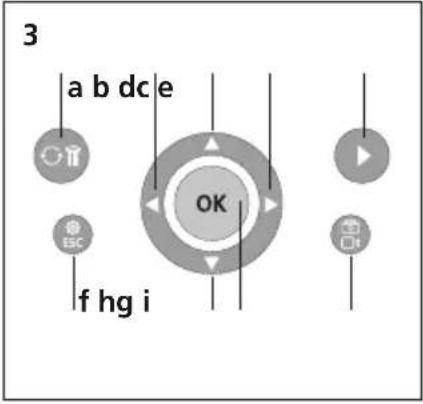

a Rotazione 180^ / Speculare / Eliminazione riprese
b Comando menu / LED di illuminazione -
c Comando menu /Zoom +
d Comando menu / LED di illuminazione +
e Galleria immagini e video

f Modalità di impostazione / Interrompi
g Comando menu / Zoom -
h Scatto / Ripresa / Conferma
i Commutazione imagine / video

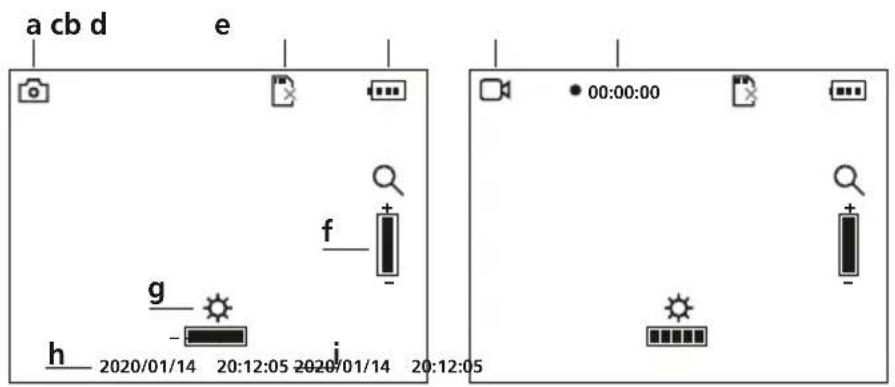

Modalità di ripresa immagini
Modalità di ripresa video
Modalità riproduzione video

Modalità riproduzione imagine

a Ripresa imagine
b Inserire scheda SD
c Stato delle batterie
d Ripresa video
e REC: registrazione in corso
f Zoom
LED di illuminazione
h Data attuale
i Ora attuale

j Ripresa imagine
kNumero ripresa
Ripresa video
m Data ripresa
n Play
o Durata riproduzione
P Pausa

Laserliner

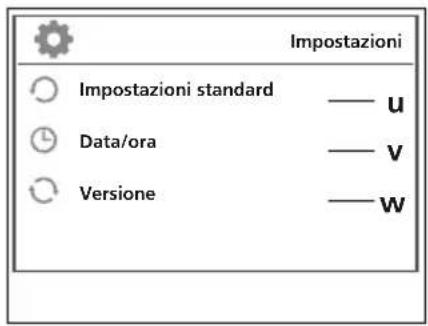

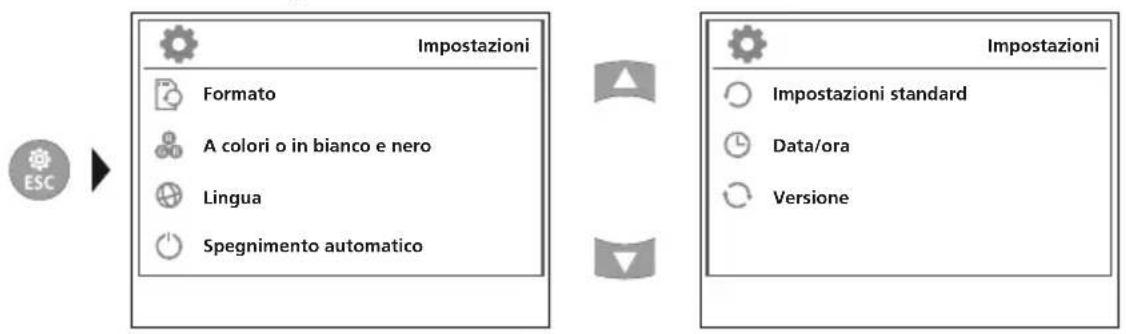

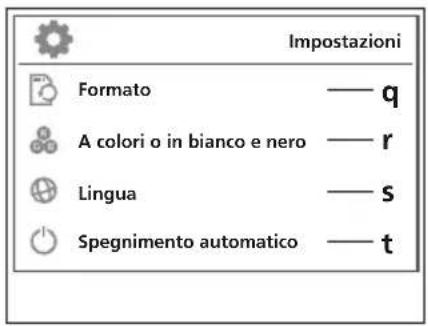

Modalità di impostazione

q Formattazione supporto dati
Cambia modalita a colori
5 Modifica lingua (EN, JP, FR, DE, IT, PT, NL, ES)
t Spegnimento automatico
U Impostazione di fabbrica
v Impostazione data/ora
w Versione firmware

Messa in servizio

1 Connettore tubo flessibile

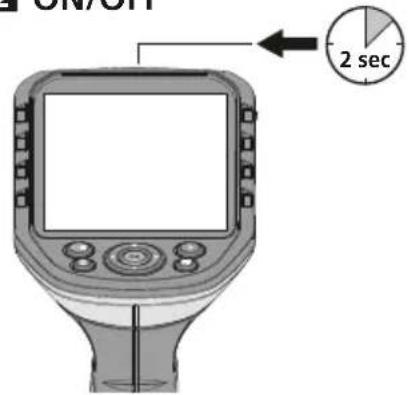

2 ON/OFF

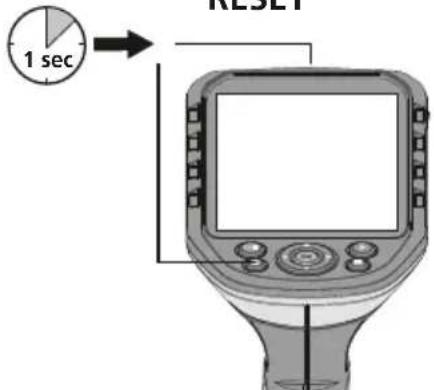

RESET

3 Insertimento della microscheda SD

Per inserire la microscheda SD, après la copertura in gomma e inserire la scheda come indicate nell'immagine. Senza un supporto di memorizzazione non sono possibili le registrazioni.

Spagnere il disposativo prima di estrarre la schedà microSD.

4 Modalità di impostazione

Per ritornare alla modalità di ripresa, premere ripeturamente il tasto ESC.

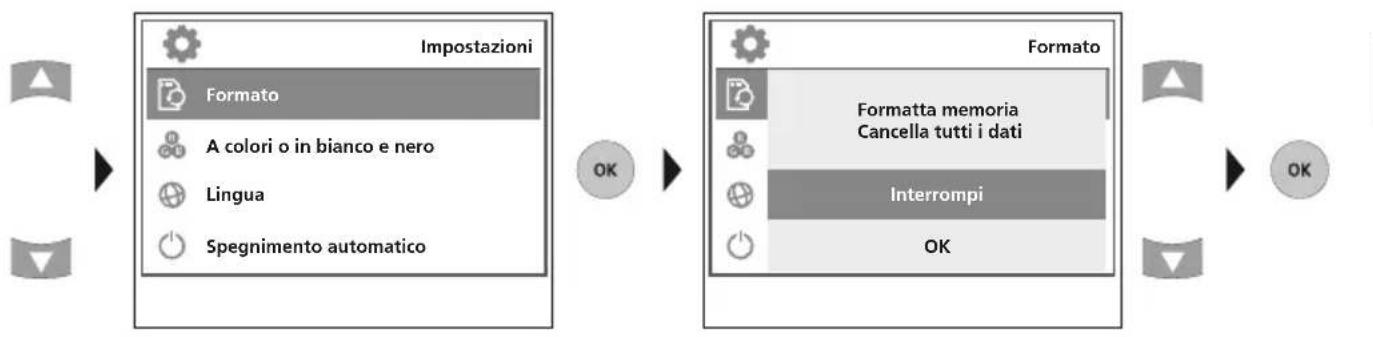

a. Formattazione supporto dati

! Tutti i dati sulla sched a SD saranno cancellati. Qesta operazione non puo essere annullata. Non viene chiesta conferma per l'operazione.

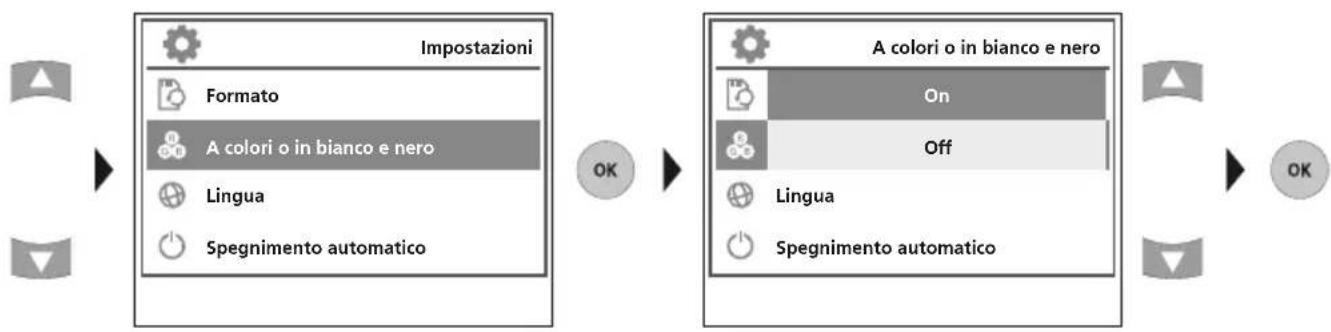

b. Cambia modalità a colori

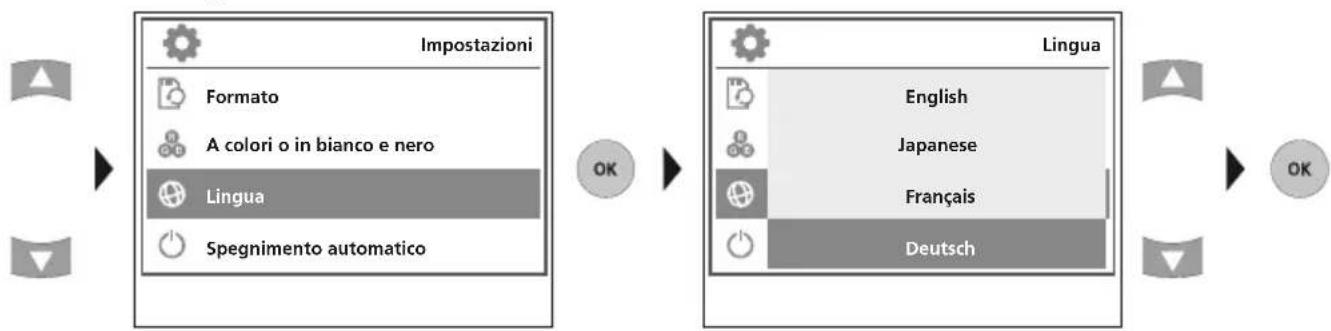

c. Modifica lingua (EN, JP, FR, DE, IT, PT, NL, ES)

Laserliner

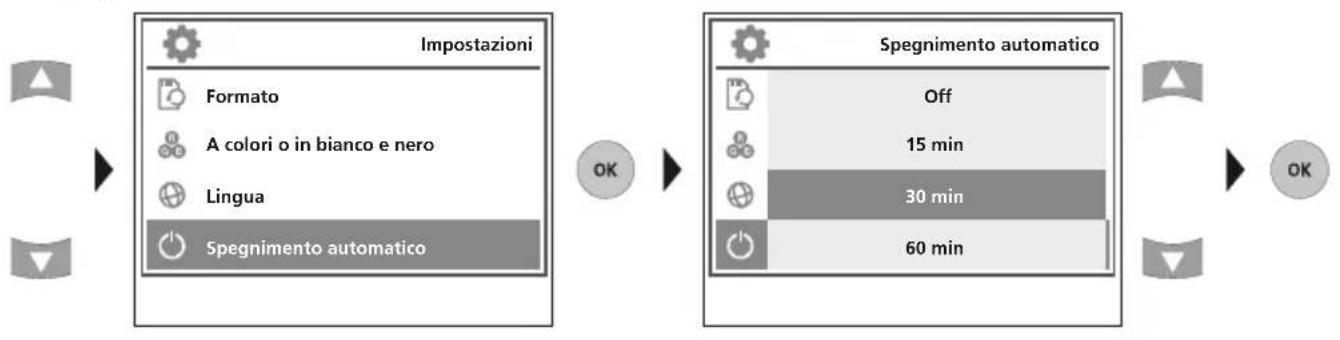

d. Spegnimento automatico

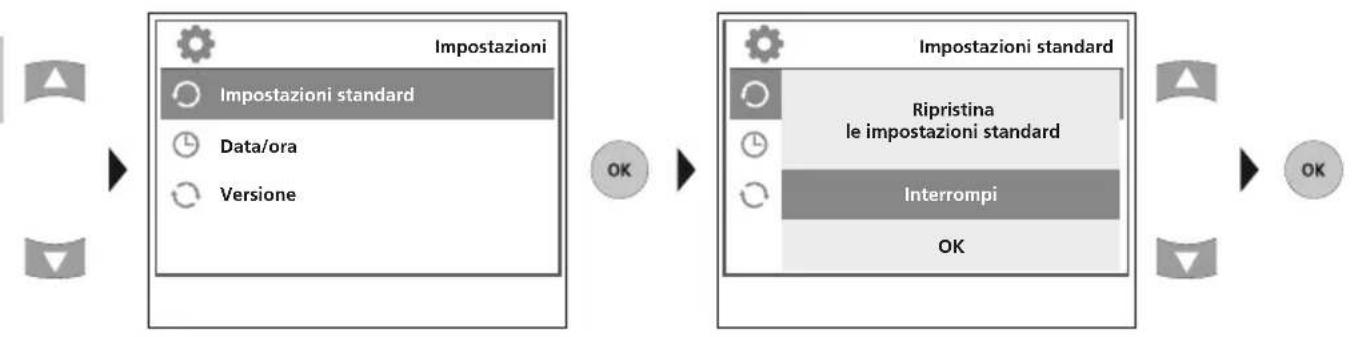

e. Impostazione di fabbrica

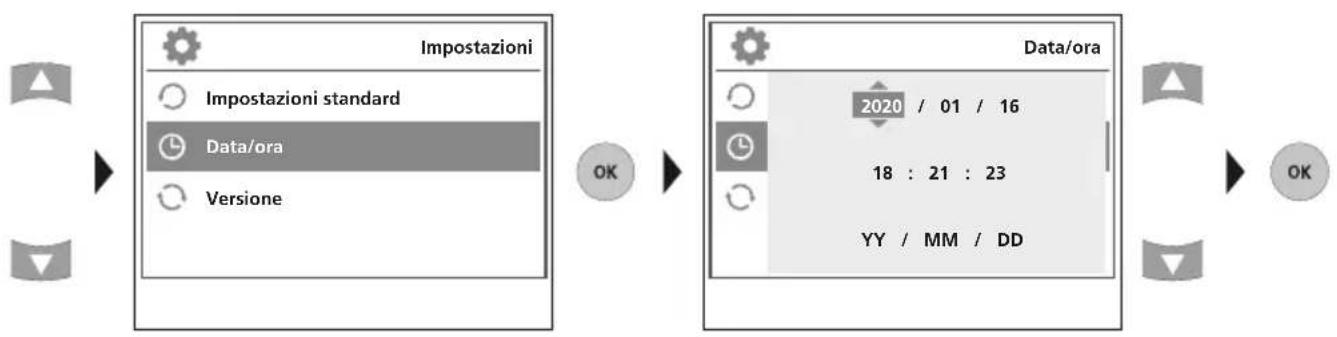

f. Impostazione data/ora

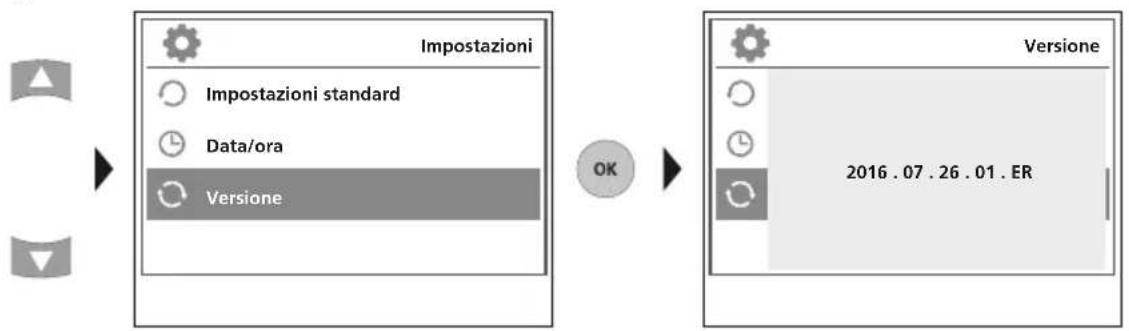

g. Versione firmware

Modalità di ripresa

Ripresa di immagini/video

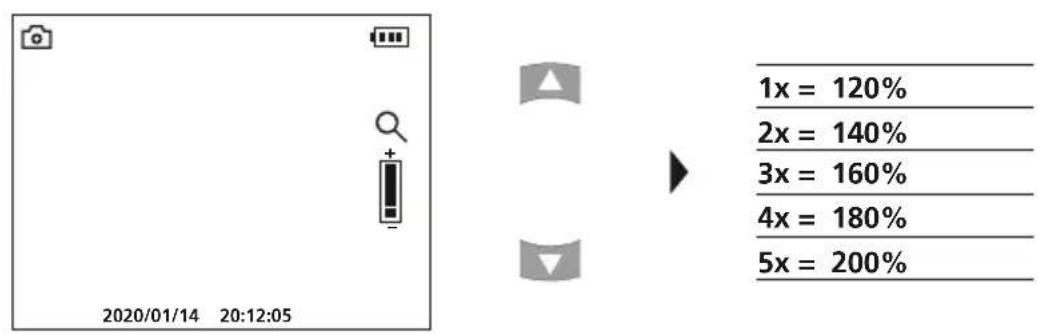

Posizione are la testina di ripresa sul tubo flessibile e condurla sul punto desiderato. In caso di luce insufficiente accendere il LED di illuminazione. Utilizzato lo zoom per ingrandire oggetti piccoli o lontani. L'imagine può essere ruotata di 180^ con la funzione di rotazione manuale. Premendo brevamente il tasto OK, viene effettuata la ripresa immagine o video e memorizzata sulla scheda SD. Premendolo di nuovo si termina la ripresa.

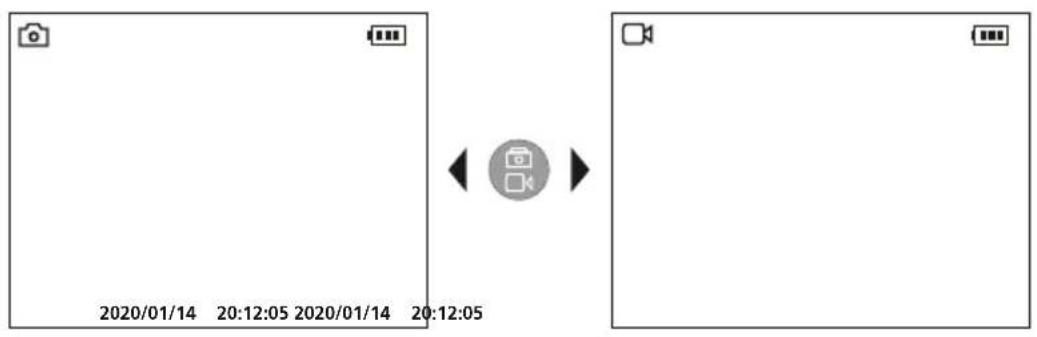

a. Commutazione registrazione immagine/video

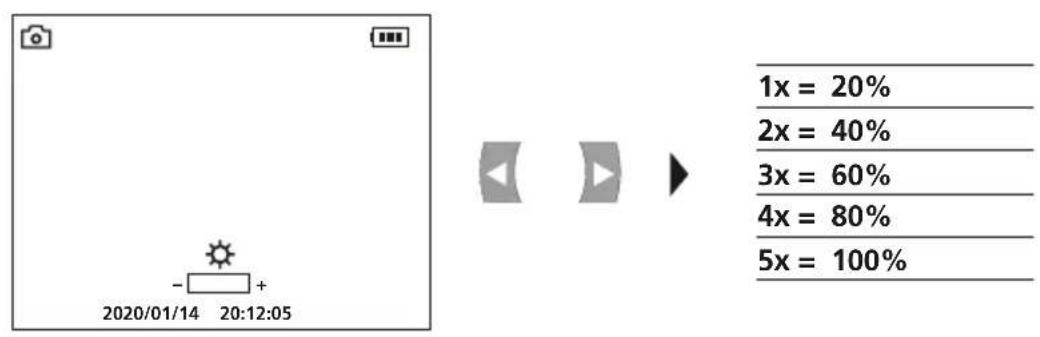

b. LED di illuminazione

c. Zoom

Laserliner

d. Rotazione imagine / Speculare

4x

1x

3x

2x

Dall'immagine iniziale

1x = imagine speculare orizzontale

2x = Rotazione a 180^

3x = Immagine speculare verticale

4x = Immagine iniziale

e. Ripresa imagine

f. Start/stop ripresa video

START STOP

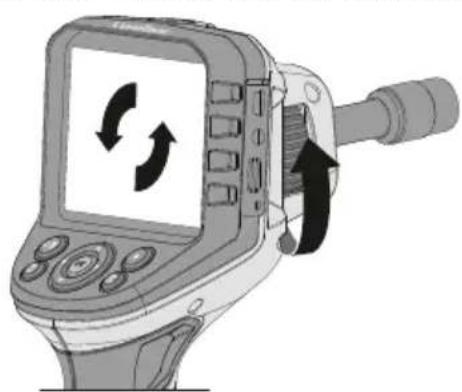

6 Allineamento manuale delle immagini

con unità obiettivo fissa con unità obiettivo flessibile

7 Modalità di riproduzione

Riproduzione di immagini/video

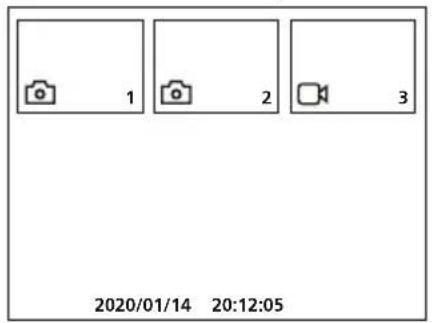

Premendo il tasto „e“ si accede alla galleria immagini e video. Premendo „OK“ si passa alla visualizzazione a schermo intero dell'immagine o del video selezionato/a. Con i tasti freccia si cui navigare nella galleria immagini e video e in modalità a schermo interero. Premendo il tasto “f”, si cui chiudere la modalità di riproduzione.

a. Navigazione

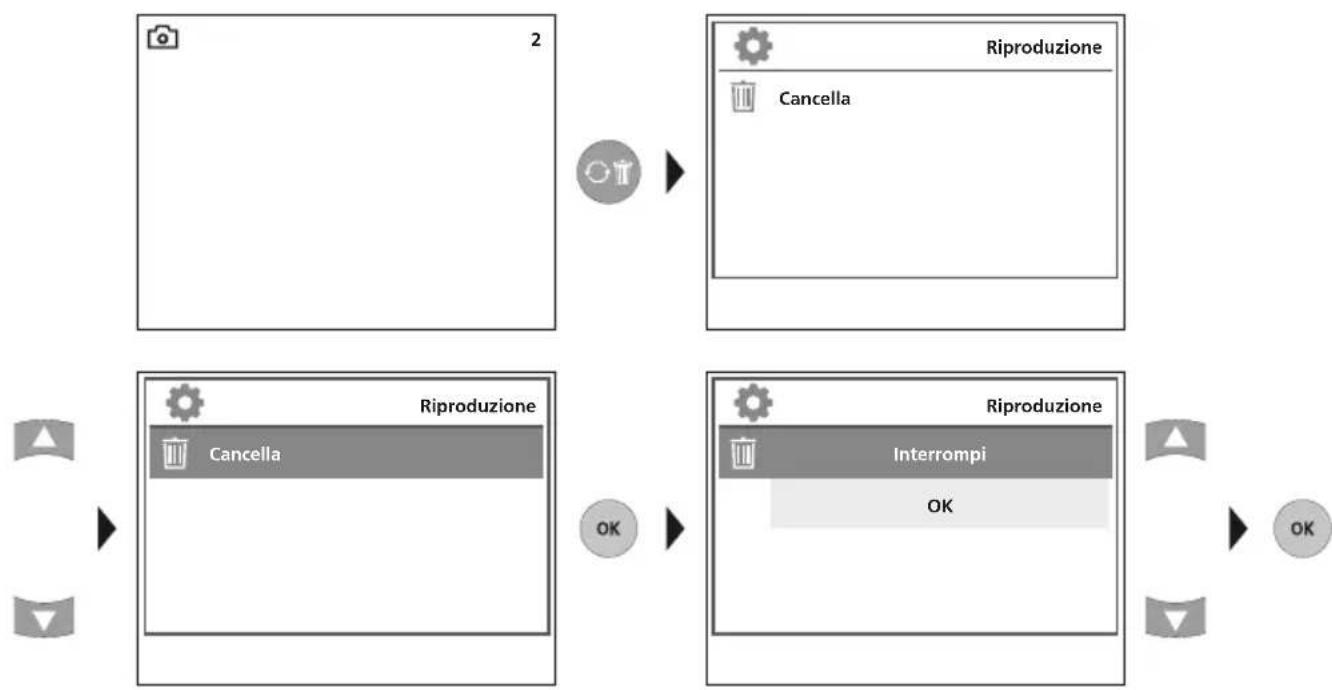

b. Cancella ripresa

! Le riprese possono essere cancellate solo in modalità a schermo intero. L'operazione di cancellazione non può annullata.

! Formattando il supporto dati si possono cancellare tutti i file e tutte le cartelle. A riguardo vedi punto „4 a. Formattazione supporto dati".

Laserliner

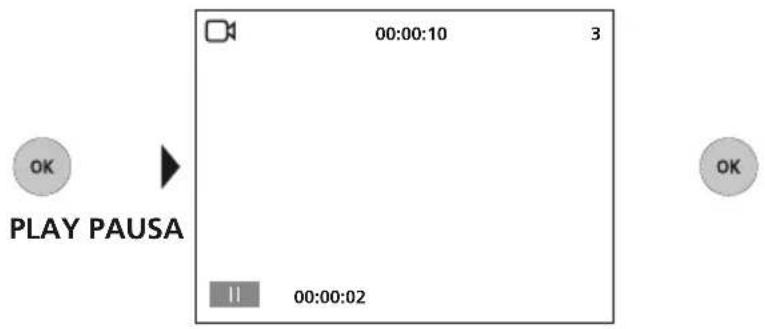

c. Riproduzione

Premendo il tastingo ESC si interrompe la riproduzione.

Transmission data USB

I dati salvati sulla sched a SD possono essere trasmessi al PC con unlettore di schede adatto o direttamente attraverso la porta USB. Per informazioni sul collegamento tra computer e adattatore olettore di schede consultare il manuale dellettore di schede.

Collegare alimentatore/caricabatteria

Per caricare l'apparecchio insere l'alimentatore/caricabatterie fornito in dotazione nell'interfaccia USB tipo C, 4'' e collegarlo con la relativa fonte di corrente.

Dati tecnici	Con riserva di modifiche tecniche 21W09
Tipodi display Display a colori TFT da 3,5'
Risoluzione del display 320 x 240 pixel
Risoluzione imagine / video 640 x 480 pixel
Formato imagine / video JPEG / AVI
Memoria Scheda di memoria microSD fine a 16 GB
Attacchi USB tipo C, uscita video Cinch
Alimentazione elettrica Gruppo batterieagliioni di litio da 3,7V / 2,8Ah
Durata di esercizio circa 5 ore
Condizioni di lavoro	0°C a 45°C, umidità dell'aria max. da 20 a 85% rH, non condensante, altezza di lavoro max. 4000 m sopra il livello del mare (zero normale)
Condizioni di stoccaggio -10°C a 60°C, umidità dell'aria max. 80% rH
Dimensioni (L x H x P) 181 x 207 x 96 mm
Peso 342 g (con batterie)

Norme UE e smaltimento

L'apparecchio soddisfa tutte le norme necessarie per la libera circolazione di merci all'interno dell'UE.

Questo prodotto è un apparecchio elettrico e deve pertanto essere raccolto e smaltito separamente in conformità con la direttiva europea sulle apparecchiature elettriche ed elettroniche usate.

Per ulteriori informazioni edindicazioni di sicurezza:

http://laserliner.com/info?an=AGG

SERVICE

Umarex GmbH & Co. KG

-Laserliner

MöhnestraBe 149, 59755 Arnsberg, Germany
