Type de produit	Caméra d'inspection vidéo
Marque	Laserliner
Modèle	VideoFlex G4 Vario
Écran	TFT 3,5 pouces (320 x 240 pixels)
Résolution image/vidéo	640 x 480 pixels
Formats d'enregistrement	JPEG (image) / AVI (vidéo)
Support de mémoire	Carte micro SD jusqu'à 16 Go
Connexions	USB type C, sortie vidéo Cinch
Alimentation	Pack d'accus Li-ion 3,7 V / 2,8 Ah
Autonomie	Environ 5 heures
Dimensions (L x H x P)	181 x 207 x 96 mm
Poids (avec batterie)	342 g
Température de fonctionnement	0 °C à 45 °C (HR 20-85 %)
Température de stockage	-10 °C à 60 °C (HR max. 80 %)
Fonctions principales	Inspection visuelle dans tuyaux, cavités, maçonnerie, véhicules
Éclairage DEL	Réglable (via touches + et -)
Zoom numérique	Oui (via touches Zoom +/-)
Rotation d'image	180° (par pas de 90°) et réflexion
Entretien	Nettoyer avec un chiffon humide, pas de solvants ; retirer la batterie pour stockage prolongé
Sécurité	Ne pas utiliser près de tensions dangereuses, ni pour usage médical

FOIRE AUX QUESTIONS - VideoFlex G4 Vario Laserliner

Comment allumer l'appareil ?

Appuyez sur la touche ON/OFF située sur le boîtier pour allumer ou éteindre l'appareil.

Comment insérer la carte SD ?

Ouvrez le couvercle en caoutchouc sur le côté, puis insérez la carte micro SD dans le slot jusqu'au déclic. Assurez-vous que l'appareil est éteint lors de l'insertion ou du retrait.

Comment enregistrer une photo ou une vidéo ?

En mode enregistrement, appuyez brièvement sur la touche OK pour prendre une photo. Pour une vidéo, basculez en mode vidéo avec la touche i, puis appuyez sur OK pour démarrer et arrêter l'enregistrement.

Comment activer l'éclairage DEL ?

Utilisez les touches + et - d'éclairage DEL (touches c et d) pour augmenter ou diminuer l'intensité lumineuse de la tête de caméra.

Comment effectuer un zoom ?

Utilisez les touches Zoom + (touche c) et Zoom - (touche g) pour zoomer avant et arrière sur l'image affichée.

Comment lire les enregistrements ?

Appuyez sur la touche Galerie média (touche e) pour accéder aux fichiers. Naviguez avec les touches fléchées et validez avec OK pour afficher une photo ou lancer une vidéo. Appuyez sur ESC pour revenir.

Comment transférer les données vers un ordinateur ?

Vous pouvez retirer la carte SD et utiliser un lecteur de carte, ou connecter l'appareil à un ordinateur via le câble USB type C. Les fichiers apparaîtront comme un disque amovible.

Comment recharger la batterie ?

Connectez le bloc secteur/chargeur fourni à l'interface USB type C de l'appareil et branchez-le sur une prise secteur. Le voyant de charge indique l'état.

Que faire si l'écran ne s'allume pas ?

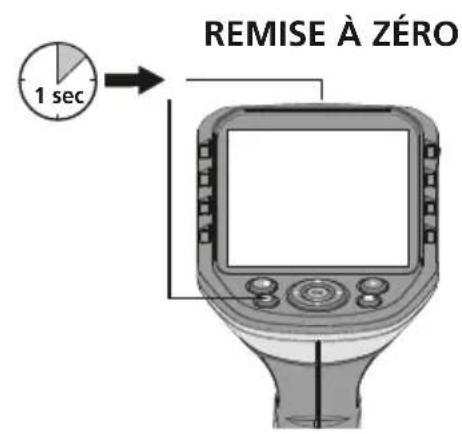

Vérifiez d'abord que la batterie est chargée. Si elle est vide, rechargez-la. Si le problème persiste, effectuez une réinitialisation via le menu de réglage (option 'Réglage usine').

Comment nettoyer la caméra ?

Nettoyez les composants avec un chiffon légèrement humide. N'utilisez pas de produits de nettoyage agressifs, de solvants ou de produits à récurer. Assurez-vous que l'écran et les connecteurs restent secs.

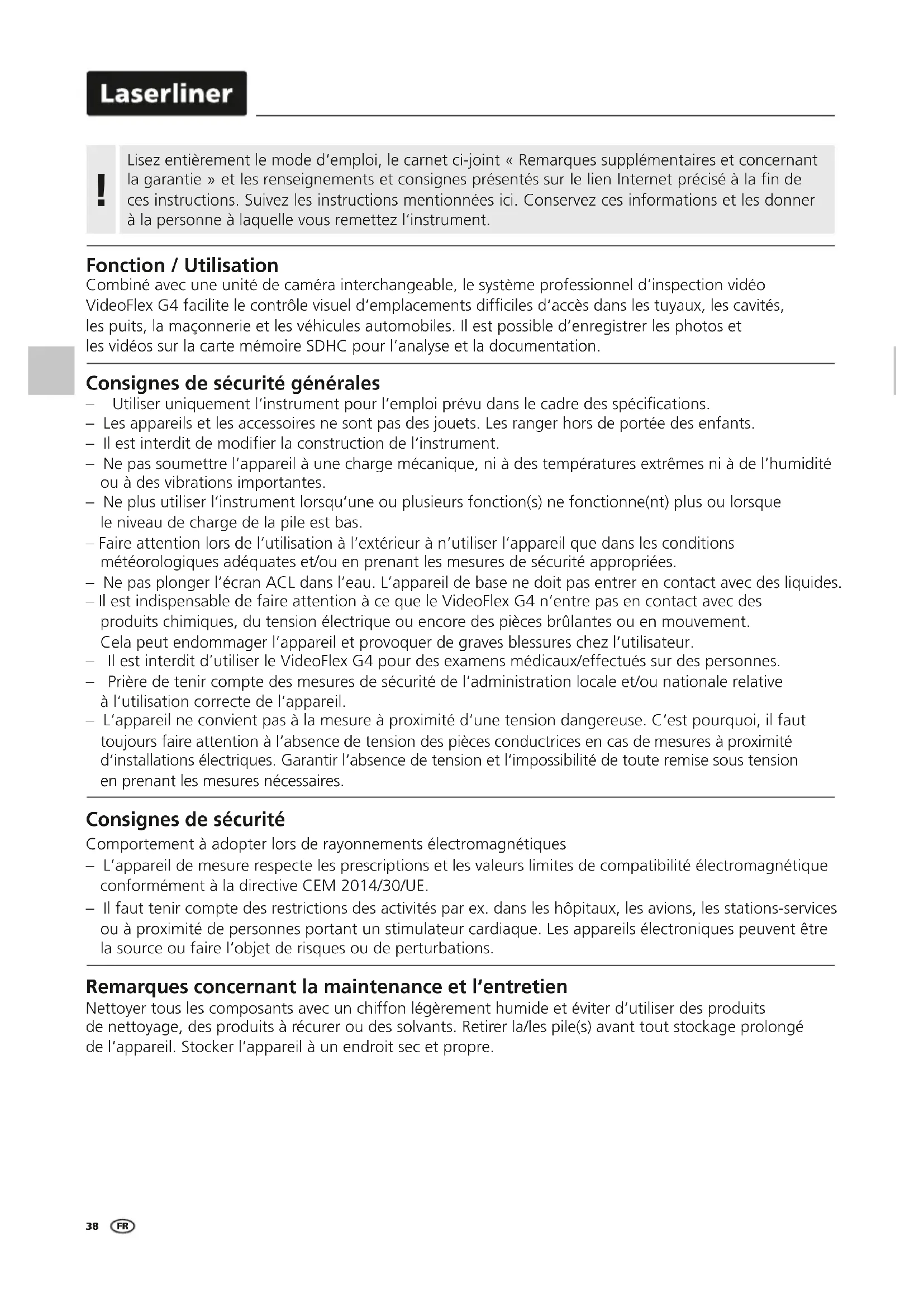

MODE D'EMPLOI VideoFlex G4 Vario Laserliner

A. Formateur datamedium

Lisez entierement le mode d'emploi, le carnet ci-joint « Remarques supplémentaires et concernant la garantie » et les renseignements et consignes presentés sur le lien Internet précisé à la fin de ces instructions. Suivez les instructions mentionnées ici. Conservez ces informations et les donner à la personne à laquelle vous remettez l'instrument.

Fonction / utilisation

Combé avec une unité deamera interchangeable, le système professionnel d'inspection videoe VideoFlex G4 facilité le contrôle visuel d'emplacements difficiles d'accès dans les tuyaux, les cavités, les puits, la maconnerie et les vehicules automobiles. Il est possible d'enregistrer les photos et les vidés sur la carte mémoire SDHC pour l'analyse et la documentation.

Consignes de sécurité générales

Utiliser uniquement l'instrument pour I'emploi prevu dans le cadre des specifications. - Les apparciels et les accessoires ne sont pas des jouets. Les ranger hors de portee des enfants. - Il est interdit de modifier la construction de l'instrument. - Ne pas soumettre l'appareil à une charge mécanique, ni à des températures extrêmes ni à de l'humidité ou à des vibrations importantes. - Ne plus utiliser l'instrument lorsqu'une ou plusieurs fonction(s) ne fonctionne(nt) plus ou lorsque le niveau de charge de la pile est bas. - Faire attention lors de l'utilisation à l'extérieur à n'utiliser l'appareil que dans les conditions météorologiques adequates et/ou en prénant les mesures de sécurité appropriées. - Ne pas plonger l'écran ACL dans l'eau. L'appareil de base ne doit pas entraîre en contact avec des liquides. - Il est indispensable de faire attention à ce que le VideoFlex G4 n'entre pas en contact avec des produits chimiques, du tension électrique ou encore des pieces brûlantes ou en mouvement. Cela peut endommager l'appareil et provoquer de graves blessures chez l'utilisateur. Il est interdit d'utiliser le VideoFlex G4 pour des examens medicaux/effectués sur des personnes. - Priere de tener compte des mesures de sécurité de l'administration locale et/ou nationale relative à l'utilisation correcte de l'appareil. - L'appareil ne convient pas à la mesure à proximé d'une tension dangereuse. C'est pourquoi, il faut toujours faire attention à l'absence de tension des pieces conductrices en cas de mesures à proximé d'installations électriques. Garantir l'absence de tension et l'impossibilité de toute remise sous tension en prénant les mesures nécessaires.

Consignes de sécurité

Comportement à adopter lors de rayonnements electromagnétiques

• L'appareil de mesure respecte les prescriptions et les valeurs limites de compatibilité electromagnétique conformément à la directive CEM 2014/30/UE.
• Il faut tenir compte des restrictions des activités par ex. dans les hopitaux, les avions, les stations-services ou à proximé de personnes portant un stimulator cardiaque. Les apparciels électroniques peuvent être la source ou faire l'objet de risques ou de perturbations.

Remarques concernant la maintenance et l'entretien

Nettoyer tous les composants avec un chiffon légarement humide et éviter d'utiliser des produits de nettoyage, des produits à récurer ou des solvants. Retirer la/les pile(s) avant tout stockage prolongé de l'appareil. Stocker l'appareil à un endroit sec et propre.

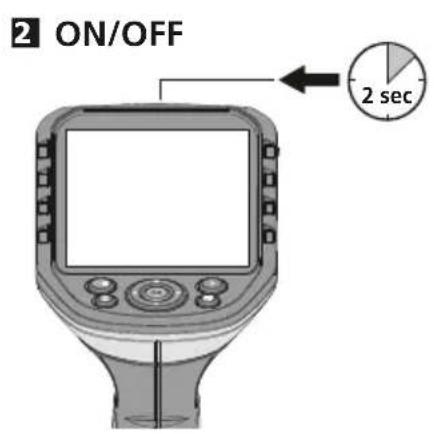

1 Affichage a cristaux liquides 2 ON/OFF 3 Touches directes 4 Interface USB de type C 5 Sortie video 6 Slot carte Micro-SD 7 Molette de l'unité deamera 8 Compartiment à accu 9 Raccord de I'unité deamera

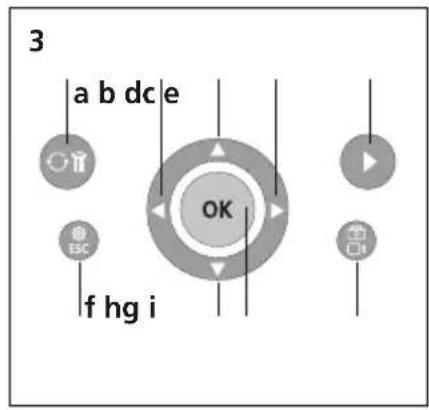

a Rotation / Reflexion / Effacer les enregistements b Commande des menus / Éclairage DEL - Commandedes menus/ Zoom+ d Commande des menus/Éclairage DEL + e Galerie media

f Mode de réglage / Annuler gCommandedesenus/Zoom- h Declencheur / Enregistrement/ Validation i Commutation image / video

Mode d'enregistrement image

Mode de lecture image

Mode de lecture video

a Enregistrement photo b Introduire la carte SD c Etat de charge des piles d Enregistrement video e REC: Enregistrement en cours f Zoom g Éclairage DEL h Date actuelle Heure actuelle

j Enregistrement photo k Numéro de l'enregistrement I Enregistrement video m Date d'enregistrement n Lecture o durée lue Pause

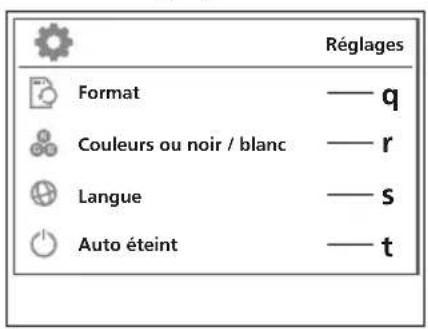

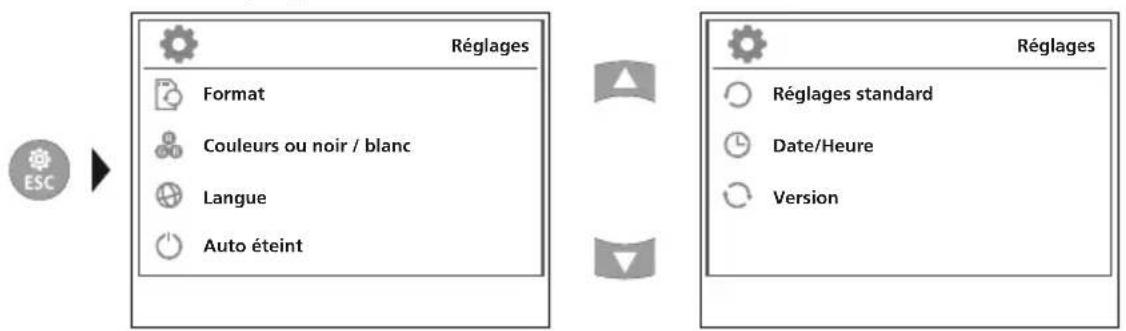

Mode de réglage

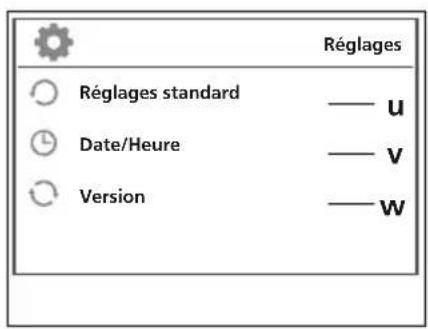

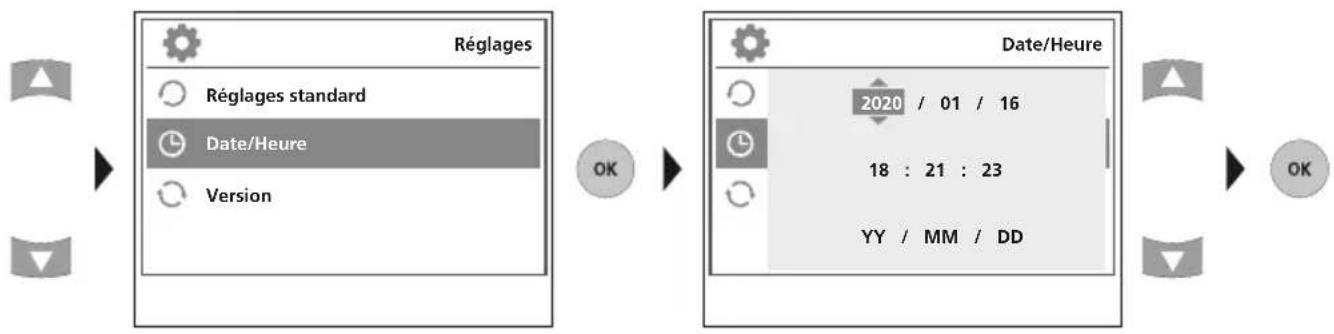

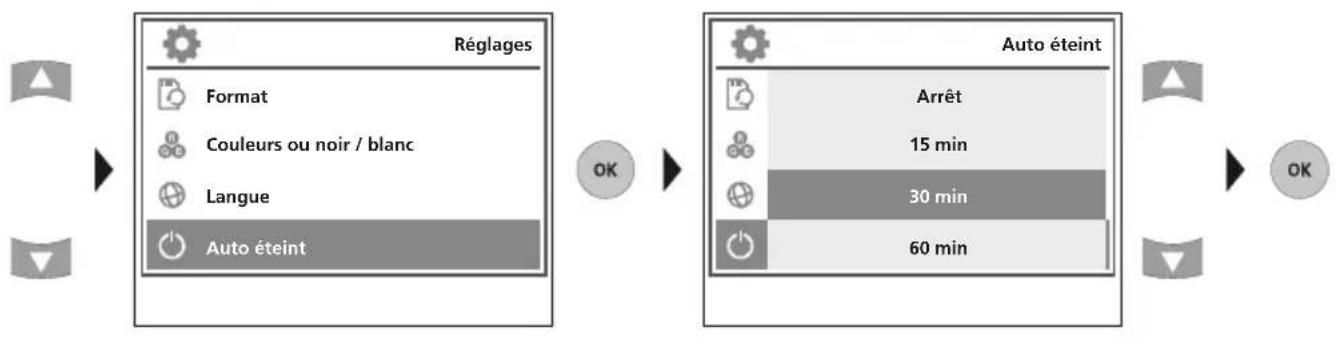

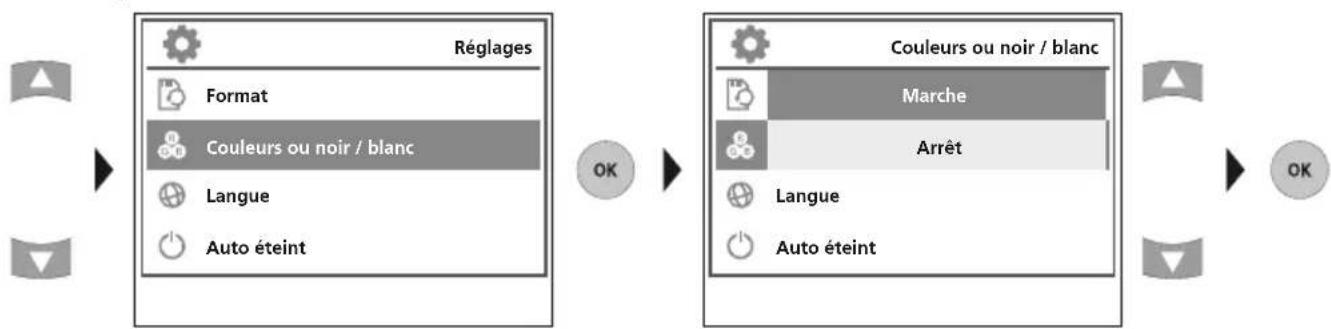

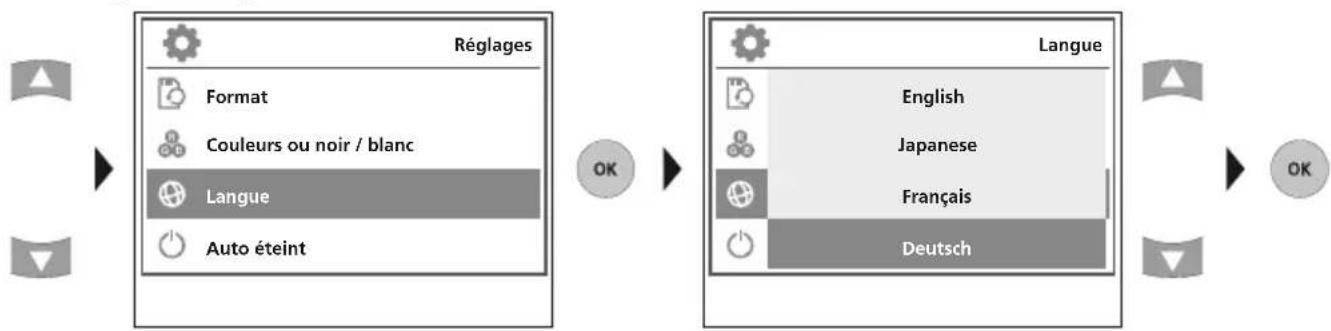

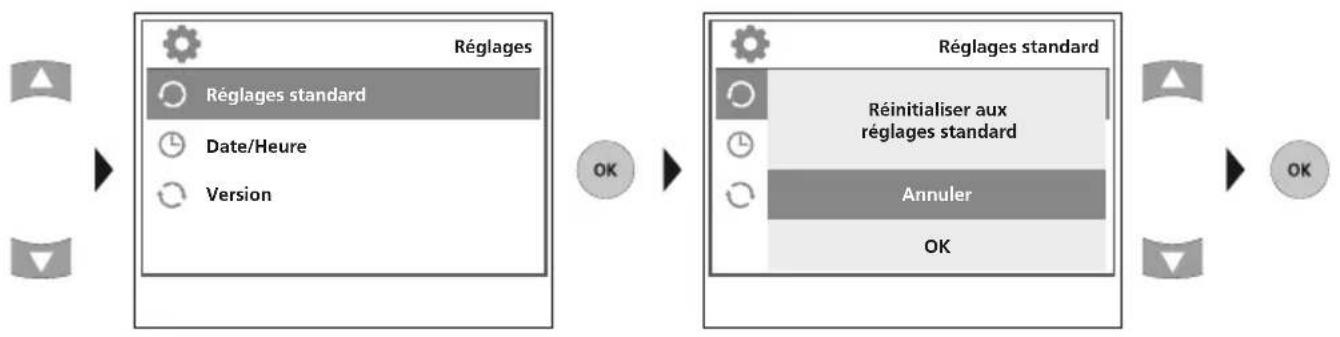

q Formater support de données r Changer le mode couleur Changer la langue (EN, JP, FR, DE, IT, PT, NL, ES) t Arret automatique u Réglage usine v Réglage date/heure w Version du micrologiciel

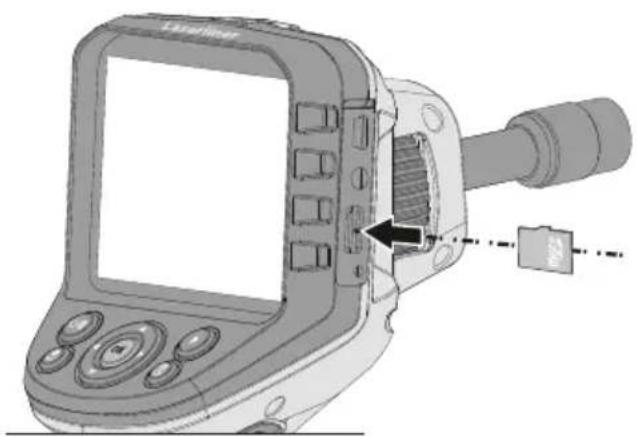

Introduction de la micro carte SD

Pour introduire une micro carte SD, ouvre tout d'abord le couvercle en caoutchouc, puis place la carte de mémoire comme illustrée. Aucun enregistrement n'est possible sans support deémorsisation.

L'appareil doit être éteint avant de-retirer la carte micro SD.

4 Mode de réglage

Pour revenir au mode d'enregistrement, il faut appuyer plusieurs fois sur la touche ESC.

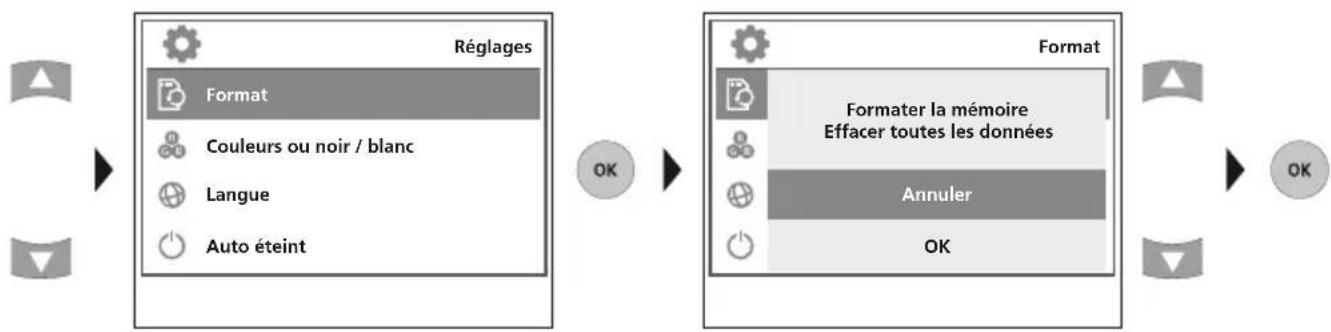

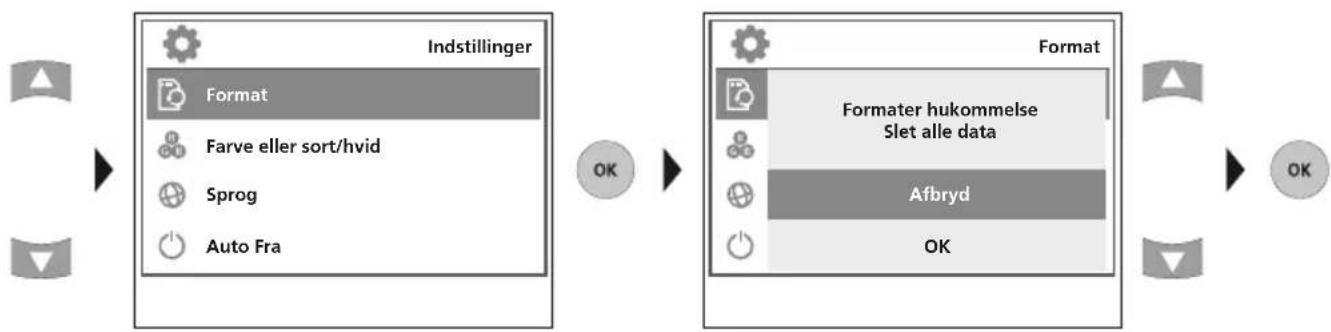

A. Formater support de données

Toutes les données de la carte SD seront supprimées. Cette opération ne peut pas etre annulée Il n'y a aucune autre demande de confirmation du processus.

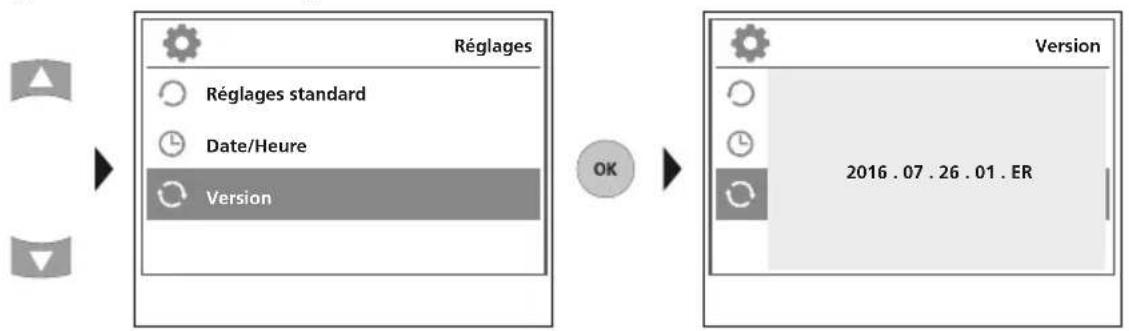

G. Version du micrologiciel

Mode d'enregistrement

Enregistrement d'images/vidéo

Orienter la tete de laamera au niveau du tuyau flexible et la mesure à la position souhaitation. Activer l'éclairage DEL en cas de mauvaise visibilité. Zoomer sur des objets de petite taille ou éloignés. La rotation manuelle des images permet de faire tournier l'image de sur le moniteur. Actionner brièvement la touche OK pour enregistrer la photo ou l'enregistrement video et le memoriser sur la carte SD. Un nouvel actionnement met fin à l'enregistrement.

a. Commutation enregistrement image/video

b. Éclairage DEL

c. Zoom

Laserliner

d. Rotation de l'image / Réflexion

l'image initiale

$$ 1 x = \begin{array}{c} \text {R e f l e x i o n} \ \text {h o r i z o n t a l} \end{array} $$

$$ 2 x = \text {R o t a t i o n} $$

$$ 3 x = \begin{array}{c} \text {R e f l e x i o n} \ \text {v e r t i c a l e} \end{array} $$

$$ 4 x = \text {I m a g e i n i t i a l e} $$

e. Enregisterer image

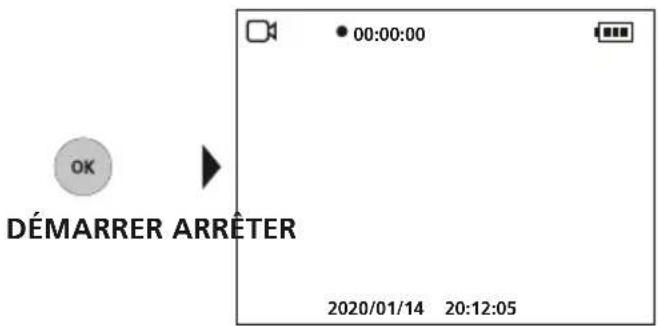

f. Demarrer / arrête un enregistrement video

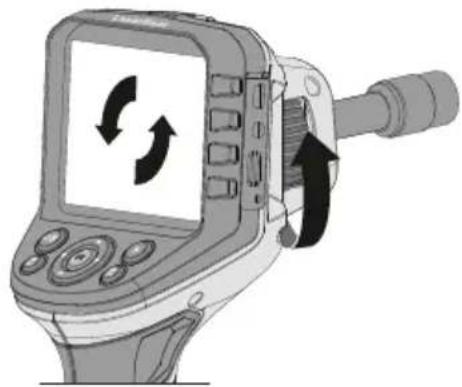

Orientation manuelle de l'image

avec une unité de camera fixe avec une unité de camera flexible

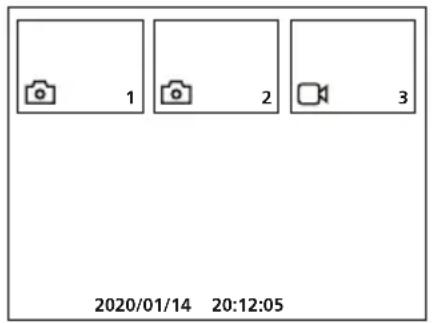

Reproduction d'images / d'enregistrement video

Appuyer sur la touche « e » pour sélectionner la galerie média. En validant avec « OK », la photo ou la video sélectionnée s'affiche en mode plein écran. Il est possible de naviguer dans la galerie Média et dans le mode plein écran avec les touches fléchées. En appuyant sur la touche « f», le mode lecture est terminé.

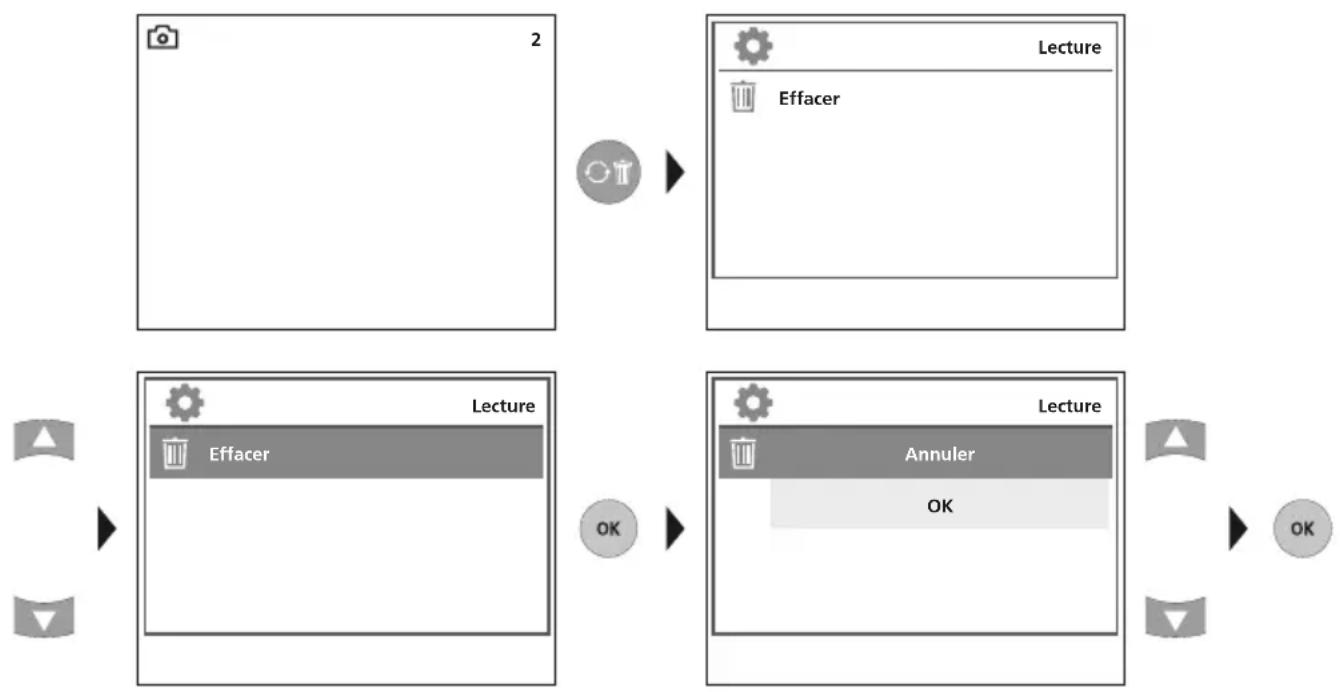

B. Effacer l'enregistrement

! Les enregistements ne peuvent etre supprimés qu'en mode plein ecran. Le processus de suppression ne peut pas etre annulé. Le formatage du support de données permet d'effacer tous les fichiers et dossiers. Voir à ce sujet le point « 4 a. Formater le support de données »

Laserliner

c. Lecture Il suffit d'appuyer sur la touche ESC pour arreter la lecture.

Transmission des données par USB

Les données mémorisées sur la carte SD peuvent être transmises à un ordinateur soit en utilisant le lecteur de cartes correspondant, soit via l'interface USB. Prière de consulter le manuel relatif au lecteur de cartes pour obtenir de plus amples informations sur la liaison entre l'ordinateur et l'adaptateur de carte ou le lecteur de cartes.

Branchement du bloc secteur/chargeur

Pour recharger l'appareil, connecter le bloc d'alimentation électrique/chargeur fourni avec l'appareil à l'interface USB de type C « 4 » et le raccorder à une source de courant adaptée.

Donnés techniques	ous réserve de modifications techniques. 21W09
Type de l'écran Ecran d'affichage TFT de 3,5 po
Résolution de l'écran d'affichage 320 x 240 pixels
Résolution de l'image / la video 640 x 480 pixels
Format de l'image/de la video JPEG / AVI
Mémoire Carte mémoire micro SD jusqu'à 16 Go
Connexions USB de type C, sortie video Cinch
Alimentation électrique Pack d'accus Li-ions 3,7V / 2,8Ah
Durée de fonctionnement env. 5 h
Conditions de travail	0°C ... 45°C, humidité relative de l'air max. 20 ... 85% RH, non condensante, altitude de travail max. de 4 000 m au-dessus du niveau moyen de la mer
Conditions de stockage -10°C ... 60°C, humidité relative de l'air max. 80% RH
Dimensions (L x H x P) 181 x 207 x 96 mm
Poids 342 g (pack d'accu inclus)

Réglementation UE et élimination des déchets

L'appareil est conforme à toutes les normes nécessaires pour la libre circulation des marchandises dans l'Union europeenne.

Ce produit est un apparéil électrique et doit donc faire l'objet d'une collecte et d'une mise au rebut sélectives conformément à la directive européen sur les anciens apparéils électriques et électroniques (directive DEEE).

Autres remarques complémentaires et consignes de sécurité sur http://laserliner. com/info? an=AGG
