VideoFlex G4 Vario - Inspektionskamera Laserliner - Kostenlose Bedienungsanleitung

Produkttyp	Video-Inspektionskamera
Marke	Laserliner
Modell	VideoFlex G4 Vario
Bildschirm	TFT 3,5 Zoll (320 x 240 Pixel)
Bild-/Videoauflösung	640 x 480 Pixel
Aufnahmeformate	JPEG (Bild) / AVI (Video)
Speichermedium	Micro-SD-Karte bis 16 GB
Anschlüsse	USB Typ C, Videoausgang Cinch
Stromversorgung	Li-Ionen-Akku-Pack 3,7 V / 2,8 Ah
Akkulaufzeit	Ca. 5 Stunden
Abmessungen (L x H x T)	181 x 207 x 96 mm
Gewicht (mit Akku)	342 g
Betriebstemperatur	0 °C bis 45 °C (rF 20-85 %)
Lagertemperatur	-10 °C bis 60 °C (rF max. 80 %)
Hauptfunktionen	Sichtprüfung in Rohren, Hohlräumen, Mauerwerk, Fahrzeugen
LED-Beleuchtung	Einstellbar (über Tasten + und -)
Digitalzoom	Ja (über Tasten Zoom +/-)
Bilddrehung	180° (in 90°-Schritten) und Spiegelung
Pflege	Mit feuchtem Tuch reinigen, keine Lösungsmittel; Akku bei längerer Lagerung entfernen
Sicherheit	Nicht in der Nähe gefährlicher Spannungen verwenden, nicht für medizinische Zwecke

Häufig gestellte Fragen - VideoFlex G4 Vario Laserliner

Wie schalte ich das Gerät ein?

Drücken Sie die ON/OFF-Taste am Gehäuse, um das Gerät ein- oder auszuschalten.

Wie lege ich die SD-Karte ein?

Öffnen Sie die Gummikappe an der Seite und schieben Sie die Micro-SD-Karte in den Slot, bis sie einrastet. Stellen Sie sicher, dass das Gerät beim Einlegen oder Entnehmen ausgeschaltet ist.

Wie nehme ich ein Foto oder Video auf?

Drücken Sie im Aufnahmemodus kurz die OK-Taste, um ein Foto aufzunehmen. Für ein Video wechseln Sie mit der i-Taste in den Videomodus und drücken Sie OK, um die Aufnahme zu starten und zu stoppen.

Wie aktiviere ich die LED-Beleuchtung?

Verwenden Sie die Tasten + und - für die LED-Beleuchtung (Tasten c und d), um die Lichtintensität des Kamerakopfes zu erhöhen oder zu verringern.

Wie zoome ich?

Verwenden Sie die Tasten Zoom + (Taste c) und Zoom - (Taste g), um in das angezeigte Bild hinein- und herauszuzoomen.

Wie kann ich Aufnahmen wiedergeben?

Drücken Sie die Mediengalerie-Taste (Taste e), um auf die Dateien zuzugreifen. Navigieren Sie mit den Pfeiltasten und bestätigen Sie mit OK, um ein Foto anzuzeigen oder ein Video zu starten. Drücken Sie ESC, um zurückzukehren.

Wie übertrage ich Daten auf einen Computer?

Sie können die SD-Karte entnehmen und einen Kartenleser verwenden oder das Gerät über ein USB-Typ-C-Kabel mit einem Computer verbinden. Die Dateien werden als Wechseldatenträger angezeigt.

Wie lade ich den Akku auf?

Schließen Sie das mitgelieferte Netzteil/Ladegerät an den USB-Typ-C-Anschluss des Geräts an und stecken Sie es in eine Steckdose. Die Ladeanzeige zeigt den Status an.

Was tun, wenn der Bildschirm nicht angeht?

Überprüfen Sie zunächst, ob der Akku geladen ist. Ist er leer, laden Sie ihn auf. Wenn das Problem weiterhin besteht, führen Sie einen Reset über das Einstellungsmenü durch (Option 'Werkseinstellungen').

Wie reinige ich die Kamera?

Reinigen Sie die Komponenten mit einem leicht feuchten Tuch. Verwenden Sie keine aggressiven Reinigungsmittel, Lösungsmittel oder Scheuermittel. Achten Sie darauf, dass Bildschirm und Anschlüsse trocken bleiben.

BEDIENUNGSANLEITUNG VideoFlex G4 Vario Laserliner

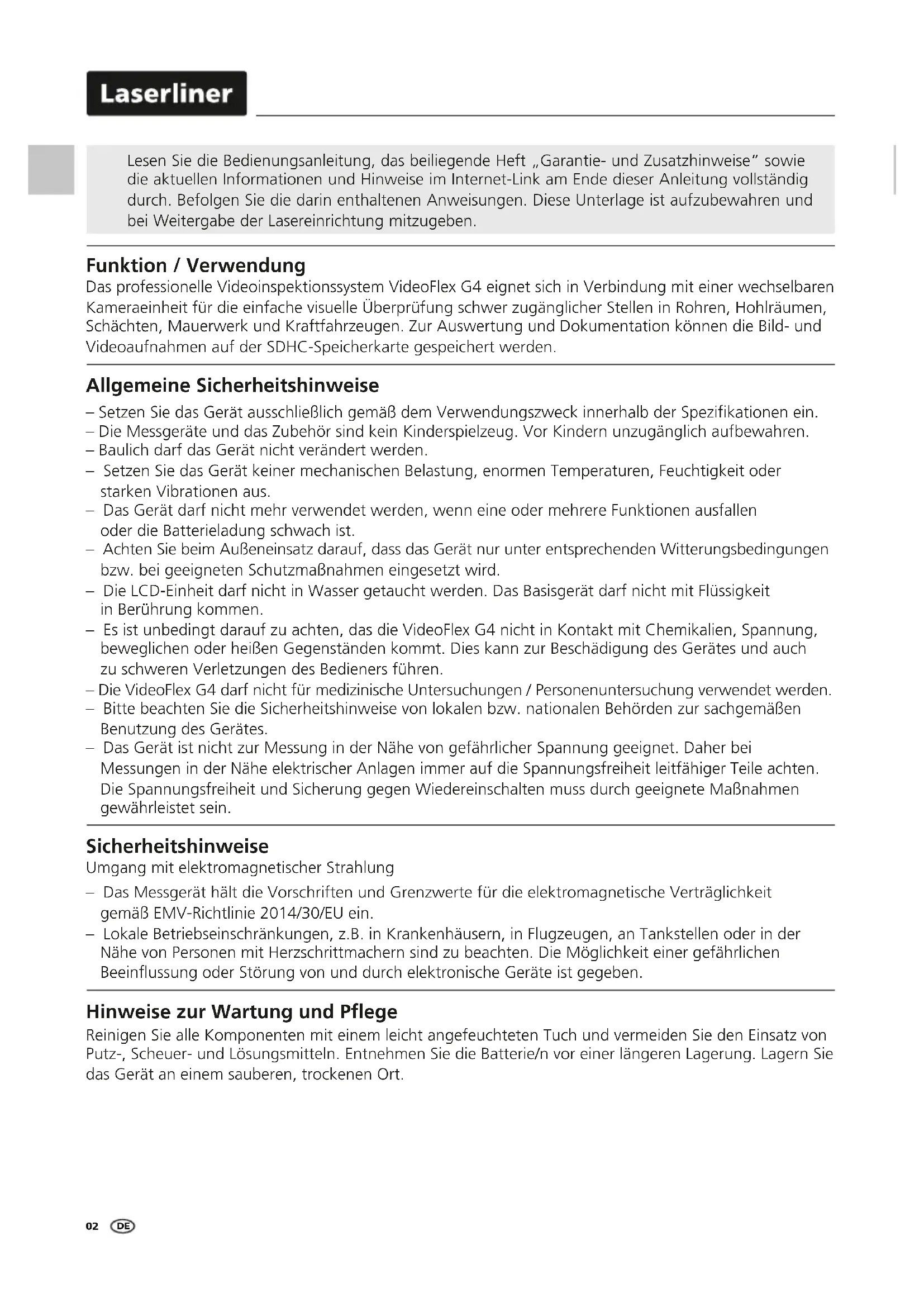

Lesen Sie die Bedienungsanleitung, das beiliegende Heft „Garantie- und Zusatzhinweise" sowie die aktuellen Informationen und Hinweise im Internet-Link am Ende dieser Anleitung vollständig durch. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlage ist aufzubewahren und bei Weitergabe der Lasereinrichtung mitzugegeben.

Funktion / Verwendung

Das professionelle Videoinspektionssystem VideoFlex G4 eignet sich in Verbindung mit einer wechselbaren Kameraeinheit für die einfache visuelle Überprüfung schwer zugänglicher Stellen in Rohren, Hohlräumen, Schächten, Mauerwerk und Kraftfahrzeugen. Zur Auswertung und Dokumentation konnen die Bild- und Videoaufnahmen auf der SDHC-Speicherkarte gespeichert werden.

Allgemeine Sicherheitshinweise

• Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck innerhalb der Spezifikationen ein.
  Die Messgeräte und das Zubehör sind kein Kinderspielzeug. Vor Kindern unzugänglich aufbewahren.
  Baulich darf das Gerät nicht verändert werden.
• Setzen Sie das Gerät keiner mechanischen Belastung, enormen Temperaturen, Feuchtigkeit oder starken Vibrationen aus.
• Das Gerätarf nicht mehr verwendet werden, wenn eine oder mehrere Funktionen ausfallen oder die Batterieladung schwach ist.
• Achten Sie beim AuBeneinsatz darauf, dass das Gerät nur unter entsprechenden Witterungsbedingungen bzw. bei geeigneten Schutzmaßnahmen eingesetzt wird.
  Die LCD-Einheit darf nicht in Wasser getaucht werden. Das Basisgerat darf nicht mit Flüssigkeit in Berührung kommt.
• Es ist unbedingt darauf auf zu achten, das die VideoFlex G4 nicht in Kontakt mit Chemikalien, Spannung, beweglichen oder bereits Gegenständen kommt. Dies kann zur Beschädigung des Gerätes und auch zu schweren Verletzungen des Bedieners führen.
  Die VideoFlex G4 darf nicht fur medizinische Untersuchungen / Personenuntersuchung verwendet werden.
  -itte beachten Sie die Sicherheitshinweise von lokalen bzw. nationalen Behörden zur sachgemäBen Benutzung des Gerätes.
• Das Gerät ist nicht zur Messung in der Höhe von gefährlicher Spannung geeignet. Daher bei Messungen in der Höhe elektrischer Anlagen immer auf die Spannungsfreiheit leitfähiger Teile achten. Die Spannungsfreiheit und Sicherung gegen Wiedereinschalten muss durch geeignete Maßnahmen gewährleistet sein.

Sicherheitshinweise

Umgang mit elektromagnetischer Strahlung

• Das Messgerät hält die Vorschriften und Grenzwerte für die elektromagnetische Verträglichkeit gemäß EMV-Richtlinie 2014/30/EU ein.
• Lokale Betriebseinschrankungen, z.B. in Krankenhäusern, in Flugzeugen, an Tankstellen oder in der Nähe von Personen mit Herzschrittmachern sind zu beachten. Die Möglichkeit einer gefährlichen Beeinflussung oder Störung von und durch elektronische Geräte ist gegeben.

Hinweise zur Wartung und Pflege

Reinigen Sie alle Komponenten mit einem leicht angefeuchteten Tuch und vermeiden Sie den Einsatz von Putz-, Scheuer- und Lösungsmitteln. Entnahmen Sie die Batterie/n vor einer längeren Lagerung. Lagern Sie das Gerät an einem sauberen, trockenen Ort.

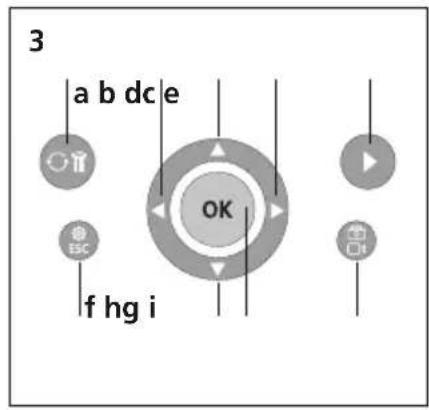

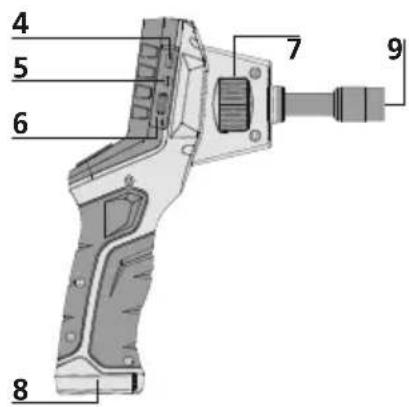

1 LC-Display
2 ON/OFF
3 Direkttasten
4 Schnittstelle USB Typ C
5 Video-Ausgang
6 Steckplatz Micro-SD-Karte
7 Drehrad Kameraeinheit
8 Akkufach
9 Anschluss Kameraeinheit

a Rotation 180^ / Spiegelung/Aufnahmen loschen
b Menu-Steuerung / LED-Beleuchtung -
c Menu-Steuerung/Zoom+
d Menu-Steuerung/ LED-Beleuchtung +
e Mediengalerie

f Einstellungsmodus / Abbruch
g Menu-Steuerung/ Zoom -
h Ausloser/Aufnahme/ Bestätigen
i Umschaltung Bild/Video

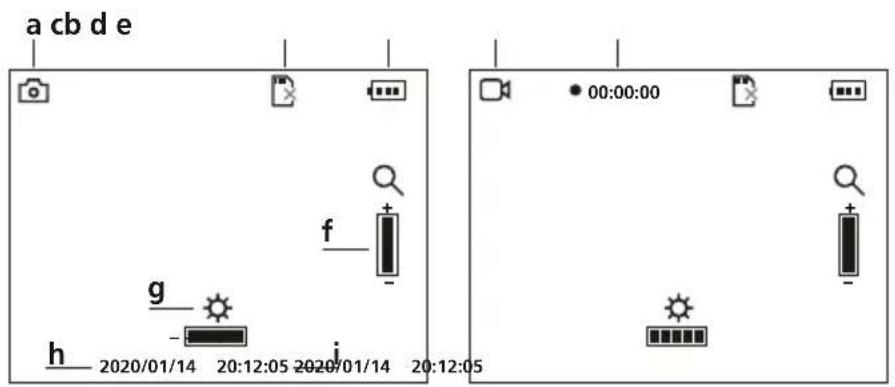

Aufnahmemodus Bild
Aufnahmemodus Video

a Aufnahme Bild
b SD-Karte einlagen
C Batteriestatus
d Aufnahme Video
e REC: Aufnahme lauft
f Zoom
LED-Beleuchtung
h aktuelles Datum
i aktuelle Uhrzeit

Wiedergabemodus Bild

Wiedergabemodus Video

j Aufnahme Bild
k Nummer der Aufnahme

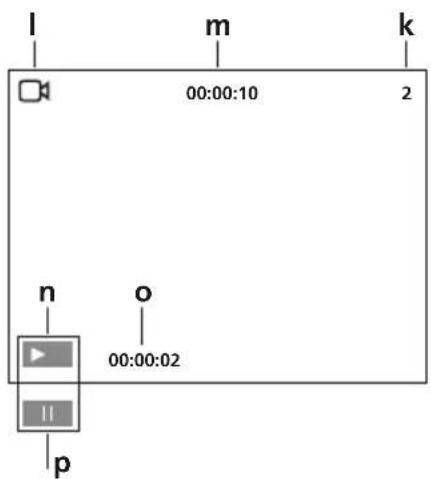

Aufnahme Video
m Aufnahmedauer
n Play
abgespielte Dauer
p Pause

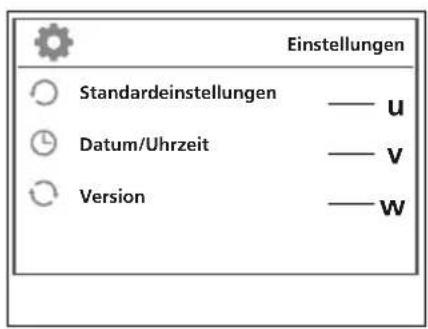

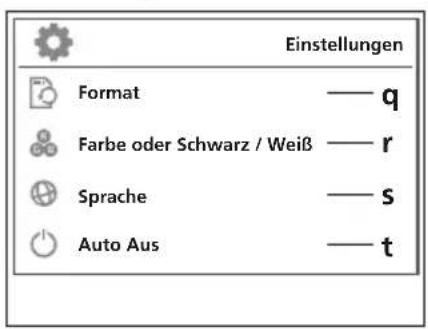

Einstellungsmodus

qDatentrager formatieren
Farbmodus wechseln
5 Sprache andern (EN, JP, FR, DE, IT, PT, NL, ES)
Automatische Abschaltung
u Werkseinstellung
v Datum/Uhrzeit einstellen
w Firmware-Version

Inbetriebnahme

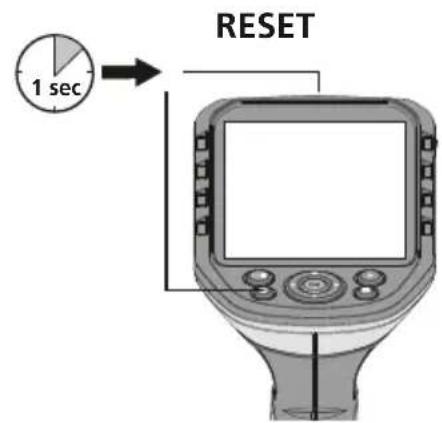

Anschluss Flexschlauch

Micro-SD-Karte einlagen

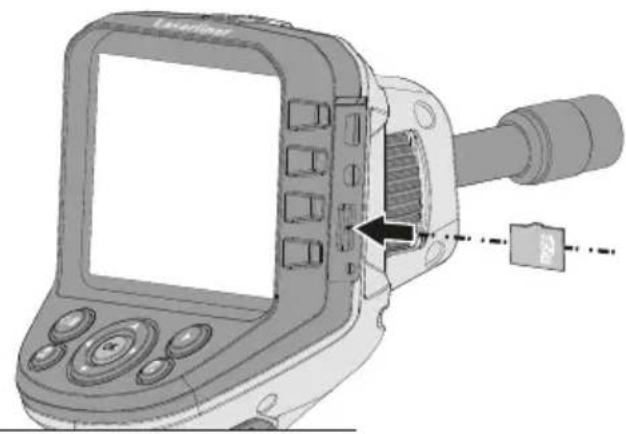

Zum Einlagen einer Micro-SD-Karte zuerst die Gummibdeckung öffnen und danach die Speicherkarte gemäß Abbildung einsetzen. Ohne Speichermedium sind keine Aufzeichnungen möglich.

Vor Entnahme der Micro-SD-Karte muss das Gerätausgeschaltet werden.

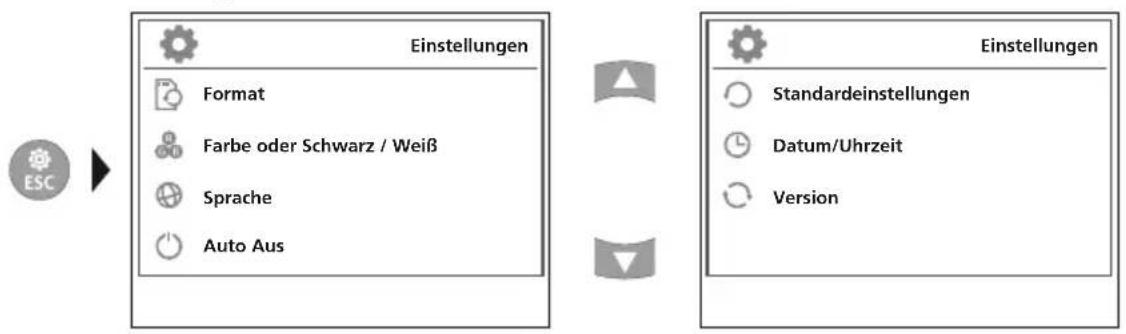

4 Einstellungsmodus

Um wieder in den Aufnahmemodus zu gelangen, die Taste ESC mehrfach drucken.

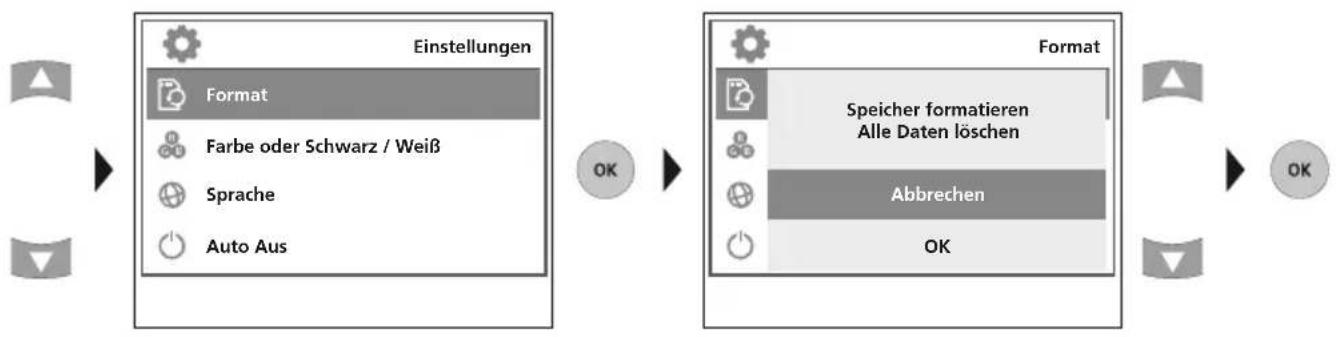

a. Datenträger formatieren

Alle Daten auf der SD-Karte werden gelöscht. Diese Vorgang kann nicht widerrufen werden. Es erfolgt keine weitere Abfrage zur Bestätigung des Vorganges.

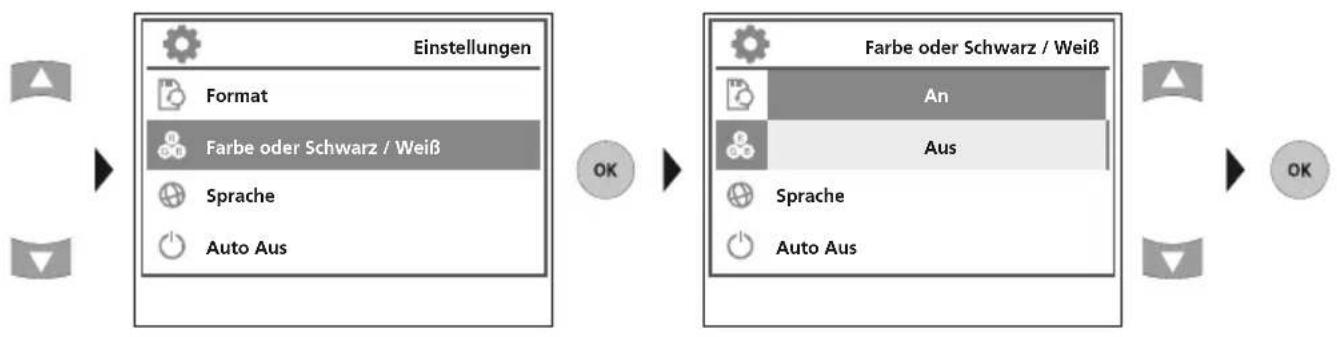

b. Farbmodus wechseln

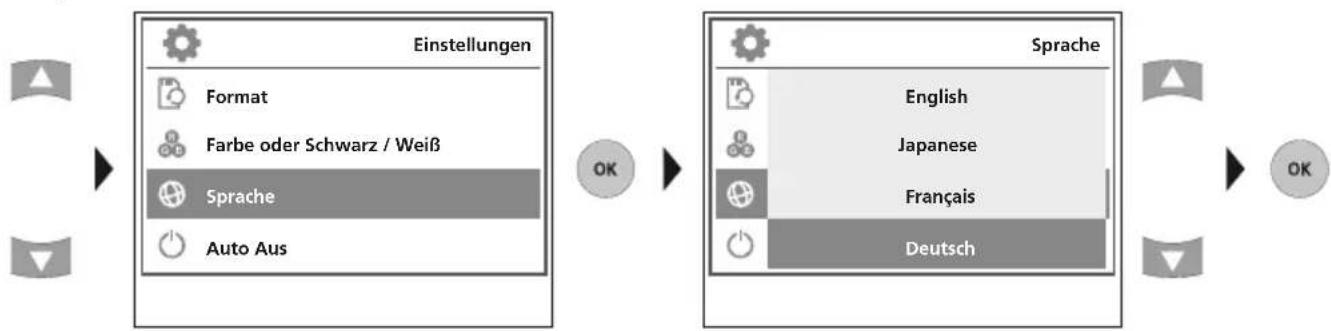

c. Spracheändern (EN, JP, FR, DE, IT, PT, NL, ES)

Laserliner

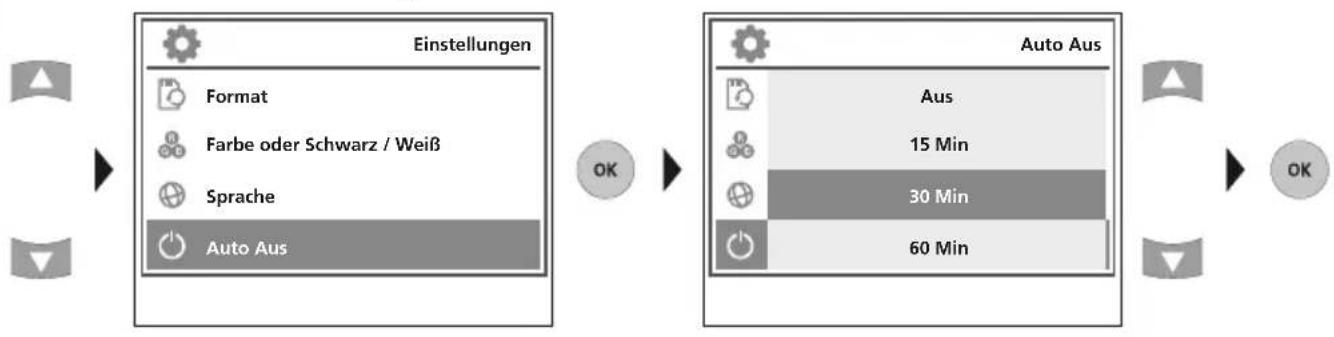

d. Automatische Abschaltung

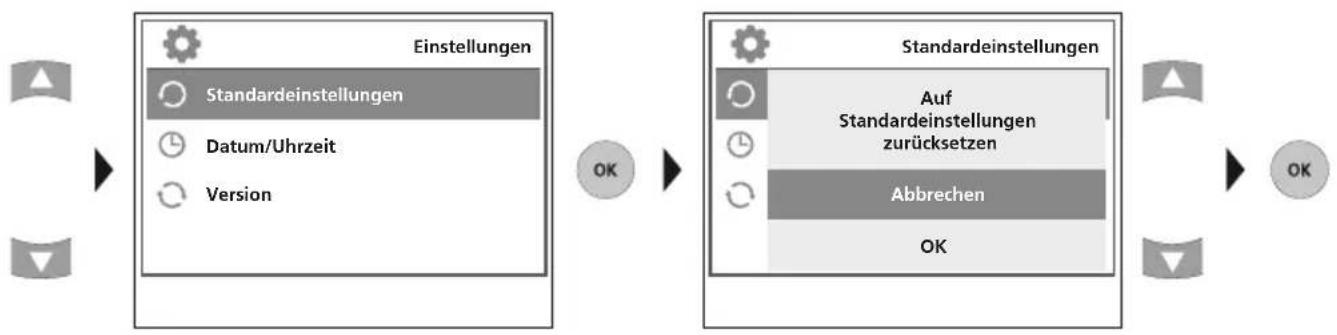

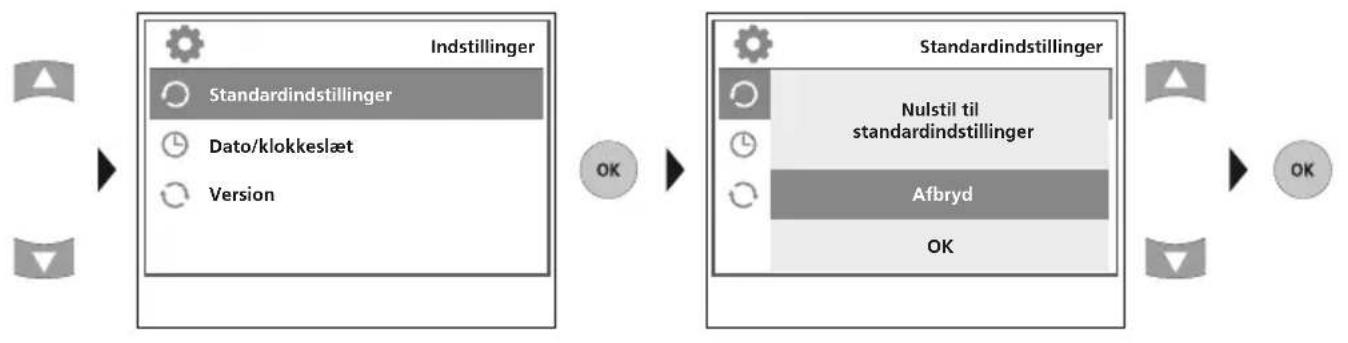

e. Werkseinstellung

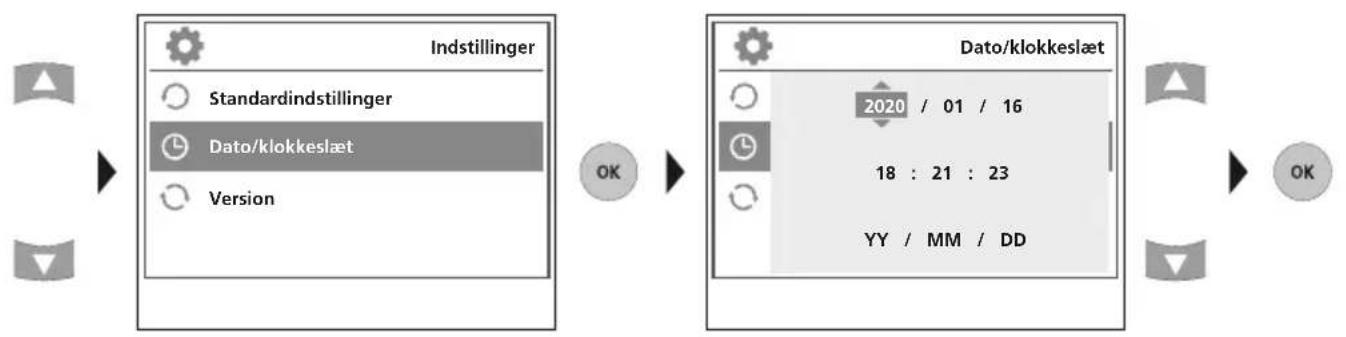

f. Datum/Uhrzeit einstellen

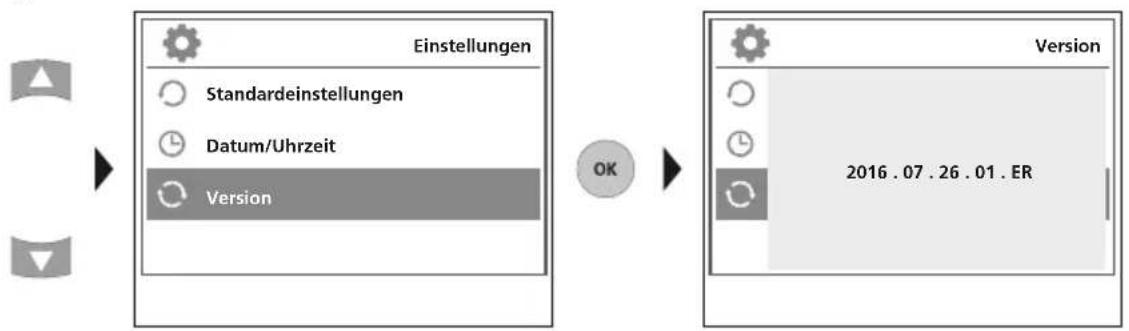

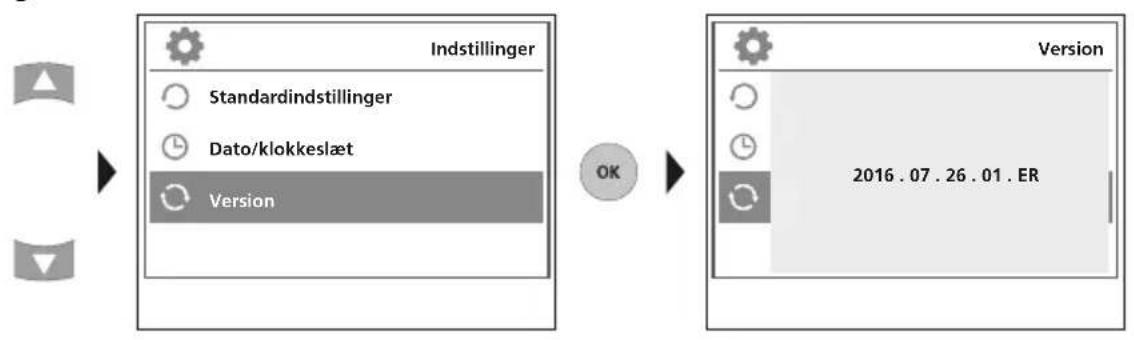

g. Firmware-Version

5 Aufnahmemodus

Bild-/Videoaufnahmen

Kamerakopf am Flexschlauch ausrichten und an die gewünschte Position führen. Bei schlechten Lichtverhältnissen LED-Beleuchtung einschalten. Weiter entfernte oder keine Objekte heranzoomen. Durch die manuelle Bildrotation kann das Bild auf dem Monitor um 180^ gedreht werden. Durch kurzes Betätigten der OK-Taste wird das Bild oder die Videoaufnahme aufgenommen und auf der SD-Karte gespeichert. Erneutes Drucken beendet die Aufnahme.

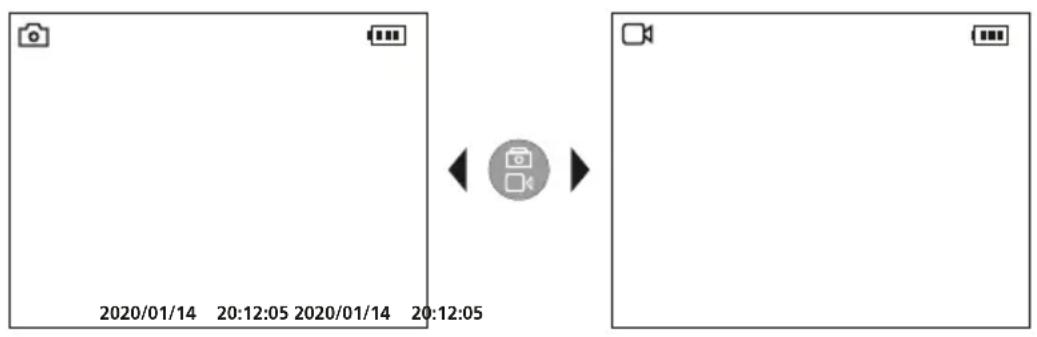

a. Umschaltung Aufnahme Bild / Video

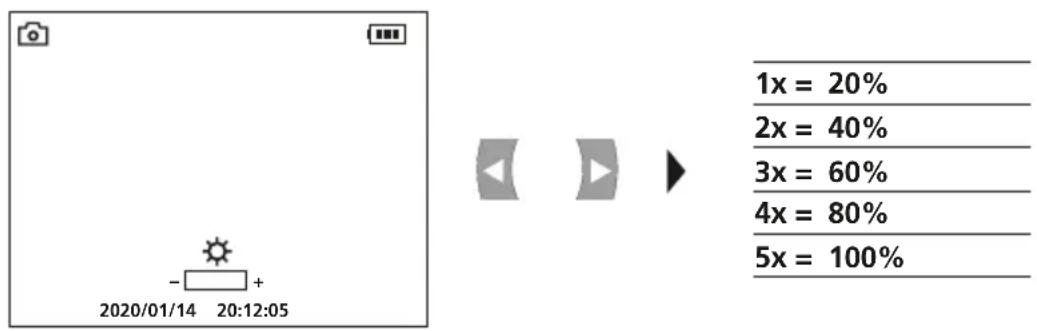

b. LED-Beleuchtung

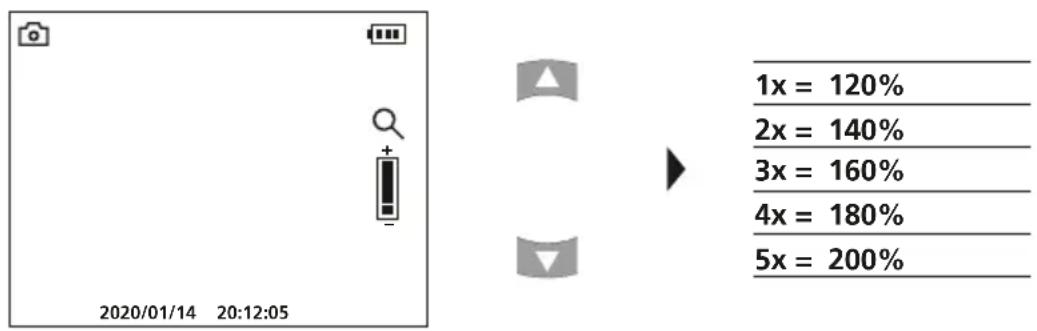

c. Zoom

Laserliner

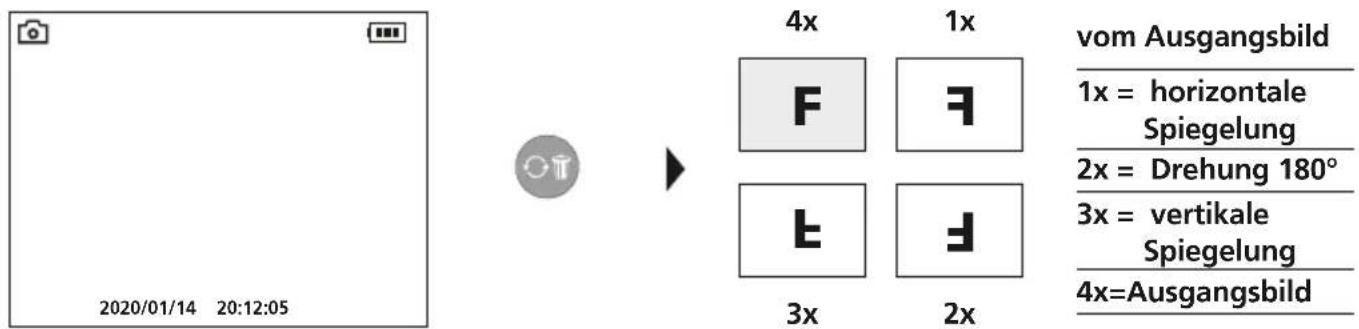

d. Bildrotation / Spiegelung

e. Bild aufnehmen

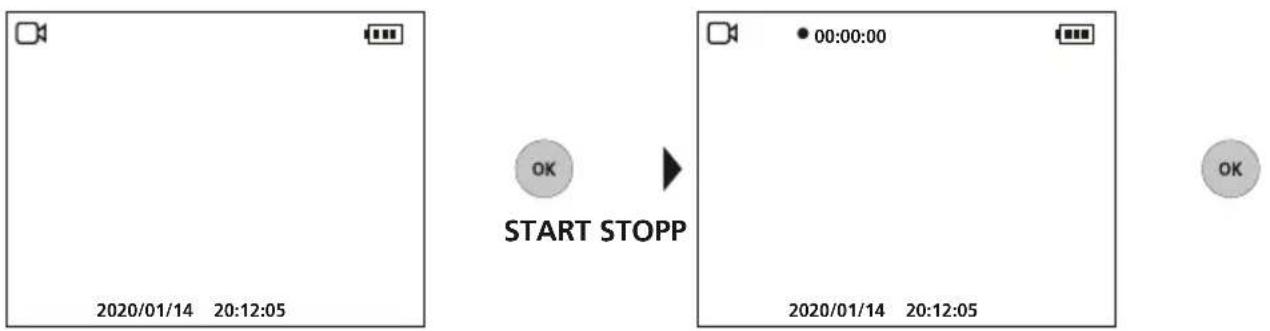

f. Videoaufnahme starten / beenden

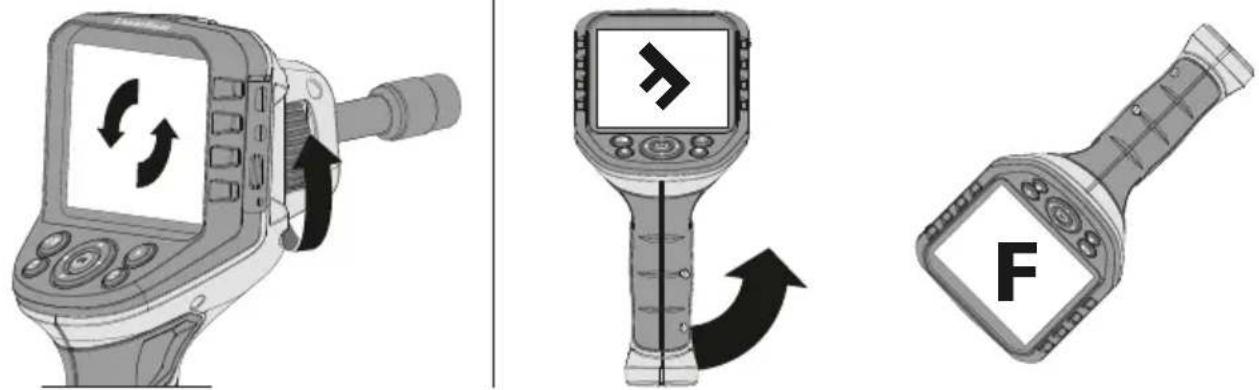

6 Manuelle Bildausrichtung

mit starrer Kameraeinheit mit flexibler Kameraeinheit

Wiedergabemodus

Wiedergabe von Bild-/Videoaufnahmen

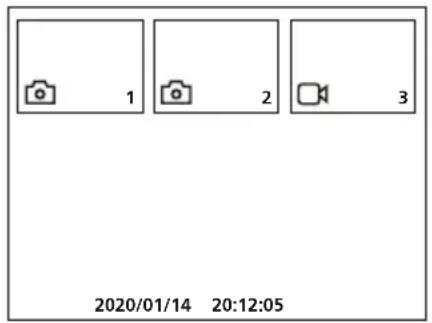

Durch Drücken der Taste „e" wird die Mediengalerie aufgerufen. Bestätigen mit „OK" zeigt das ausgewählte Bild oder Video im Vollbildmodus. Mit den Pfeiltasten kann in der Mediengalerie und im Vollbildmodus navigiert werden. Durch Drücken der Taste „f" wird der Wiedergabemodus geschlossen.

a. Navigieren

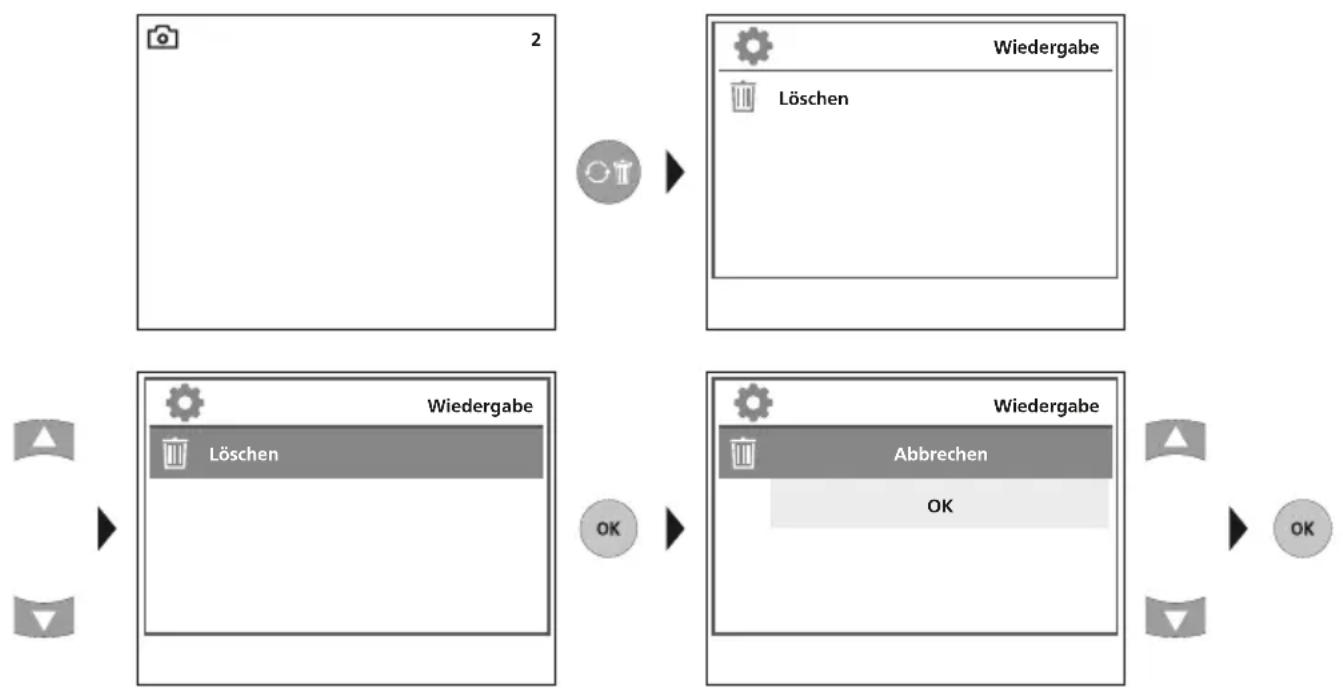

b. Aufnahme loschen

Aufnahmen können nur im Vollbildmodus gelöscht werden. Der Löschvorgang kann nicht widerrufen werden.

Über die Formatierung des Datenträgern konnen alle Dateien und Ordner gelöscht werden. Siehe hierzu Punkt „4 a. Datenträger formatieren".

c. Wiedergabe

Durch Drucken der Taste ESC wird die Wiedergabe gestoppt.

USB-Datenübertragung

Die gespeicherten Daten auf der SD-Karte können entweder mit einem passenden Kartenlesegerät oder über die USB-Schnittstelle auf den PC übertragen werden. Informationen zur Verbindung zwischen Computer und Kartenadapter bzw. Kartenleser finden Sie im Handbuch zu Ihrkartenleser.

Netz-/Ladegerät anschließen

SchlieBen Sie zum Laden des Gerätes das mitgelieferte Netz-/Ladegerät in die Schnittstelle USB Typ C „4" und verbinden es mit einer entsprechenden Stromquelle.

Technische Daten Technische Änderungen vorbehalten. 21W09
Bildschirmtyp 3,5" TFT-Farbdisplay
Auflösung Display 320 x 240 Pixel
Auflösung Bild / Video 640 x 480 Pixel
Bildformat / Videoformat JPEG, AVI
Speicher Micro-SD Speicherkarte bis 16 GB
Anschlüsse USB Typ C, Video-Ausgang Cinch
Stromversorgung Li-Ion Akkupack 3,7V / 2,8Ah
Betriebsdauer ca. 5 Std.
Arbeitsbedingungen	0°C ... 45°C, Luftfeuchtigkeit max. 20 ... 85% rH, nicht kondensierend, Arbeitsstühe max. 4000 m über NN (Normalnull)
Lagerbedingungen -10°C ... 60°C, Luftfeuchtigkeit max. 80% rH
Abmessungen (B x H x T) 181 x 207 x 96 mm
Gewicht 342 g (inkl. Akkupack)

EU-Bestimmungen und Entsorgung

Das Gerat erfuelt alle erforderlichen Normen fur den freien Warenverkehr innerhalb der EU.

Dieses Produkt ist ein Elektrogerät und muss nach der europäischen Richtlinie für Elektro- und Elektronik-Altgeräte getrennt gesammelt und entsorgt werden.

Weitere Sicherheits- und Zusatzhinweise unter: http://laserliner.com/info?an=AGG

！
