Tipo di prodotto	Videocamera per ispezione
Marca	Laserliner
Modello	VideoFlex G4 Vario
Schermo	TFT 3,5 pollici (320 x 240 pixel)
Risoluzione immagine/video	640 x 480 pixel
Formati di registrazione	JPEG (immagine) / AVI (video)
Supporto di memoria	Scheda micro SD fino a 16 GB
Connessioni	USB tipo C, uscita video Cinch
Alimentazione	Pacco batteria Li-ion 3,7 V / 2,8 Ah
Autonomia	Circa 5 ore
Dimensioni (L x A x P)	181 x 207 x 96 mm
Peso (con batteria)	342 g
Temperatura di funzionamento	0 °C a 45 °C (UR 20-85 %)
Temperatura di stoccaggio	-10 °C a 60 °C (UR max. 80 %)
Funzioni principali	Ispezione visiva in tubi, cavità, muratura, veicoli
Illuminazione LED	Regolabile (tramite tasti + e -)
Zoom digitale	Sì (tramite tasti Zoom +/-)
Rotazione immagine	180° (a passi di 90°) e riflessione
Manutenzione	Pulire con un panno umido, non usare solventi; rimuovere la batteria per conservazione prolungata
Sicurezza	Non utilizzare vicino a tensioni pericolose, né per uso medico

Domande frequenti - VideoFlex G4 Vario Laserliner

Come accendere l'apparecchio?

Premere il tasto ON/OFF situato sul corpo per accendere o spegnere l'apparecchio.

Come inserire la scheda SD?

Aprire il coperchio in gomma sul lato, quindi inserire la scheda micro SD nello slot fino allo scatto. Assicurarsi che l'apparecchio sia spento durante l'inserimento o la rimozione.

Come registrare una foto o un video?

In modalità registrazione, premere brevemente il tasto OK per scattare una foto. Per un video, passare alla modalità video con il tasto i, quindi premere OK per avviare e fermare la registrazione.

Come attivare l'illuminazione LED?

Utilizzare i tasti + e - di illuminazione LED (tasti c e d) per aumentare o diminuire l'intensità luminosa della testa della videocamera.

Come effettuare uno zoom?

Utilizzare i tasti Zoom + (tasto c) e Zoom - (tasto g) per ingrandire o ridurre l'immagine visualizzata.

Come leggere le registrazioni?

Premere il tasto Galleria multimediale (tasto e) per accedere ai file. Navigare con i tasti freccia e confermare con OK per visualizzare una foto o avviare un video. Premere ESC per tornare indietro.

Come trasferire i dati a un computer?

È possibile rimuovere la scheda SD e utilizzare un lettore di schede, oppure collegare l'apparecchio a un computer tramite il cavo USB tipo C. I file appariranno come un'unità rimovibile.

Come ricaricare la batteria?

Collegare l'alimentatore/caricabatterie fornito all'interfaccia USB tipo C dell'apparecchio e collegarlo a una presa di corrente. Il LED di carica indica lo stato.

Cosa fare se lo schermo non si accende?

Verificare prima che la batteria sia carica. Se è scarica, ricaricarla. Se il problema persiste, eseguire un reset tramite il menu delle impostazioni (opzione 'Ripristino impostazioni di fabbrica').

Come pulire la videocamera?

Pulire i componenti con un panno leggermente umido. Non utilizzare prodotti detergenti aggressivi, solventi o abrasivi. Assicurarsi che lo schermo e i connettori rimangano asciutti.

MANUALE UTENTE VideoFlex G4 Vario Laserliner

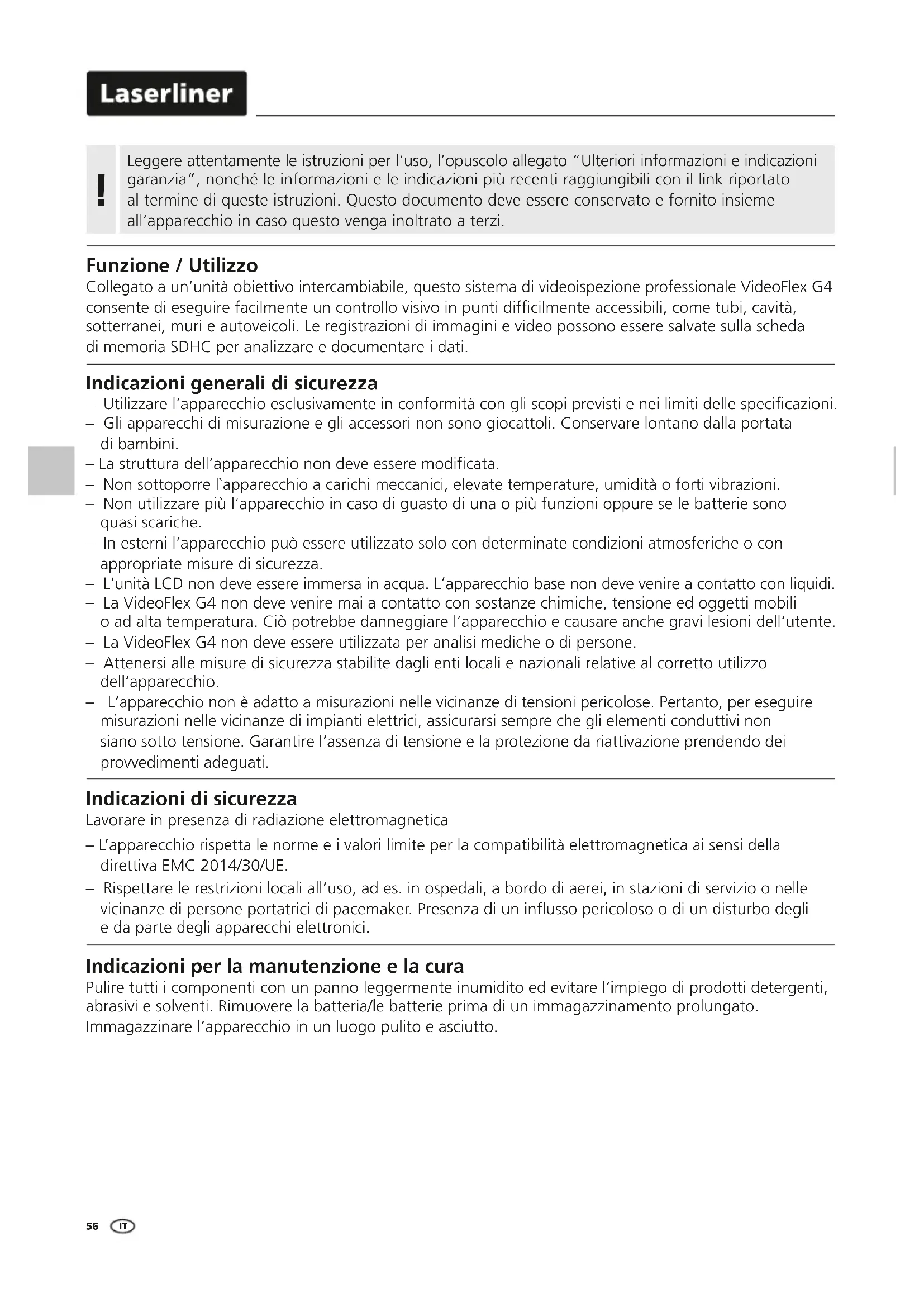

Leggere attendamente le istruzioni per l'uso, l'opuscolo allegato "Ulteriori informazioni eindicazioni garanzia", nonché le informazioni e le indicazioni più recenti raggiungibili con il link riportato al termine di queste istruzioni. Questo documento deve essere conservato e fornito insieme all'apparecchio in caso quello venga inoltrato a terzi.

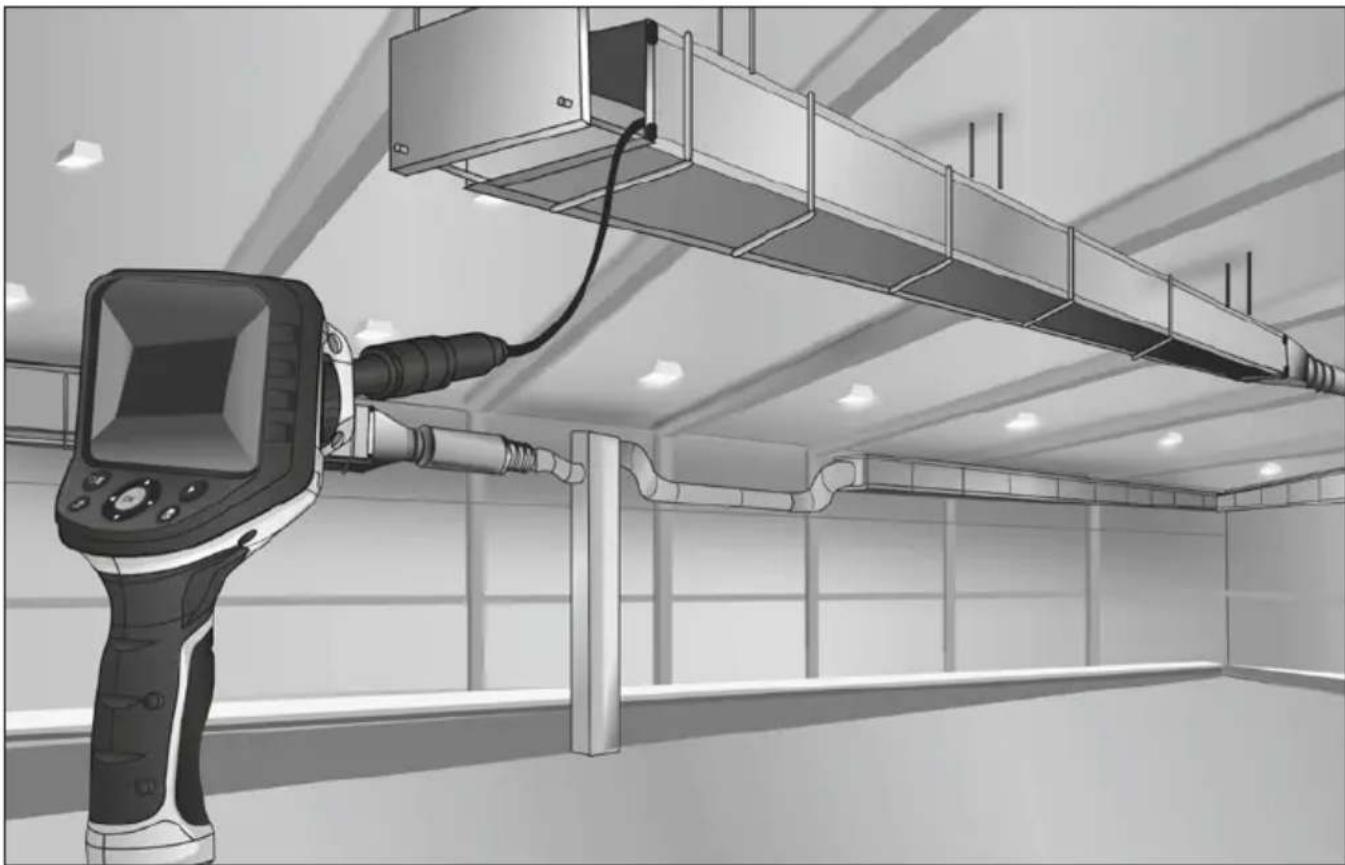

Funzione / Utilizzo

Collegato a un'unità obiettivo intercambiabile, quelloystema di videoispezione professionale VideoFlex G4 consene di eseguire lavorante un controllo visivo in punti difficultamente accessibili, come tubi, cavità, sotterranei, muri e autoveicoli. Le registrazioni di immagini e video posso sono essere salute sulla scheda di memoria SDHC per analizzare e documentare i dati.

Indicazioni generali di sicurezza

• Utilizzare l'apparecchio esclusivamente in conformità con gli scopi previsti e nei limiti delle specificazioni.
  Gli apparecchi di misurazione e gli accessori non sono giocattoli. Conservare lontano alla portata di bambini.
• La struttura dell'apparecchio non deve essere modificata.
  Non sottoporre l'apparecchio a carichi meccanici, elevate temperature, umidita o forti vibrazioni.
  Non utilizzato più l'apparecchio in caso di guasto di una o più funzioni oppure se le batterie sono quasi scariche.
• In esterni l'apparecchio più essere utilizzato solo con determinate condizioni atmospherici o con appropriate misure di sicurezza.
• L'unità LCD non deve essere immersa in acqua. L'apparecchio base non deve venire a contatto con liquidi.
• La VideoFlex G4 non deve venire mai a contatto con sostanze chimiche, tensione ed oggetti mobili o ad alta temperatura. Ciò potrebbe danneggiare l'apparecchio e causare ancche gravi lesionsi dell'utente.
• La VideoFlex G4 non deve essere utilizzata per analisi mediche o di persona.
• Attenersi alle misure di sicurezza stabilite dagli enti locali e nazionali relative al corretto utilizzato dell'apparecchio.
• L'apparecchio non è adatto a misurazioni nelle vicinanze di tensioni pericolose. Pertanto, per eseguire misurazioni nelle vicinanze di impianti elettrici, assicurarsi sempre che gli elementi conduitivi non siano sotto tensione. Garantire l'assenza di tensione e la protezione da riattivazione prendendo dei provedimenti adeguati.

Indicazioni di sicurezza

Lavorare in presenza di radiazione elettromagnetica

L'apparecchio rispetto le norme e i valori limite per la compatibilità elettromagnetica ai sensi della direttiva EMC 2014/30/UE.
- Rispettare le restrizioni locali all'uso, ad es. in ospedali, a bordo di aerei, in stazioni di servizio o nelle vicinanze di persone portarici di pacemaker. Presenza di un influsso pericoloso o di un disturbo degli e da parte degli apparecchi elettronici.

Indicazioni per la manutenzione e la cura

Pulire tutti i componenti con un panno leggermente inumidito ed evitare l'impiego di prodotti detergenti, abrasivi e solventi. Rimuovero la batteria/le batterie prima di un immagazzinamento prolongato. Immagazzinare l'apparecchio in un luogo pulito e asciutto.

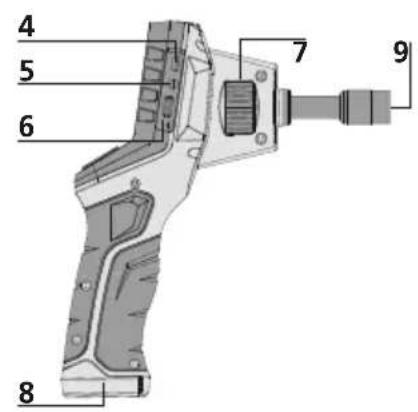

1 Display LC
2 ON/OFF
3 Tasti di avvio rapido
4 Interfaccia USB tipo C
5 Uscita video
6 Slot schema micro SD
7 Rotella unità obiettivo
8 Vano batteria ricaricabile
9 Collegamento unità obiettivo

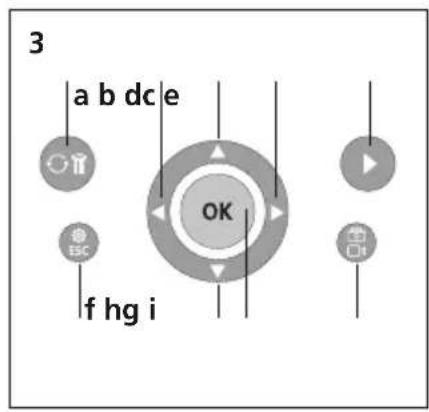

a Rotazione 180^ / Speculare / Eliminazione riprese
b Comando menu / LED di illuminazione -
c Comando menu/Zoom+
d Comando menu / LED di illuminazione +
e Galleria immagini e video

f Modalità di impostazione / Interrompi
g Comando menu / Zoom -
h Scatto / Ripresa / Conferma
i Commutazione imagine/video

Modalità di ripresa immagini
Modalità di ripresa video
Modalità riproduzione video

Modalità riproduzione imagine

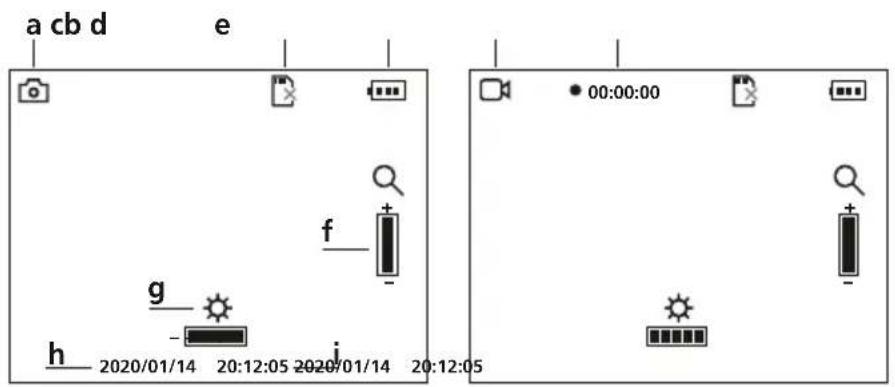

a Ripresa imagine
b Inserire scheda SD
c Stato delle batterie
d Ripresa video
e REC: registrazione in corso
f Zoom
LED di illuminazione
h Data attuale
i Ora attuale

j Ripresa imagine
kNumero ripresa
Ripresa video
m Data ripresa
n Play
o Durata riproduzione
P Pausa

Laserliner

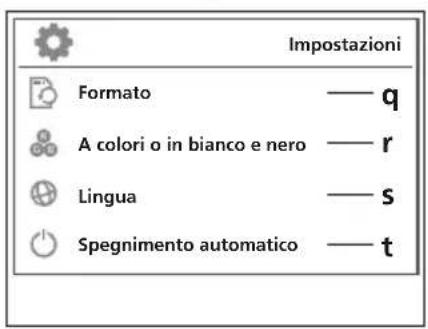

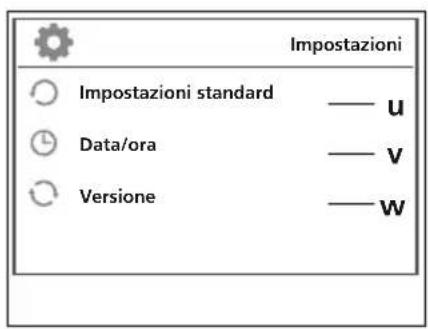

Modalità di impostazione

q Formattazione supporto dati
Cambia modalita a colori
5 Modifica lingua (EN, JP, FR, DE, IT, PT, NL, ES)
t Spegnimento automatico
U Impostazione di fabbrica
v Impostazione data/ora
w Versione firmware

Messa in servizio

1 Connettore tubo flessibile

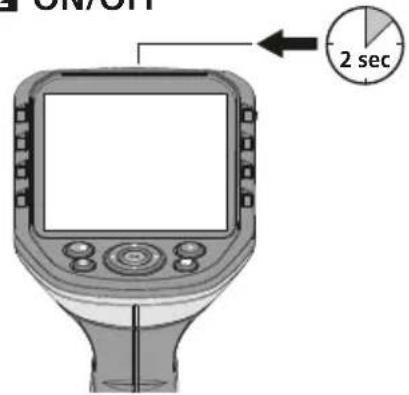

ON/OFF

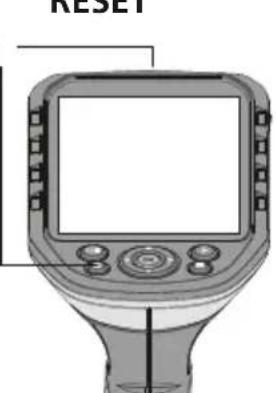

RESET

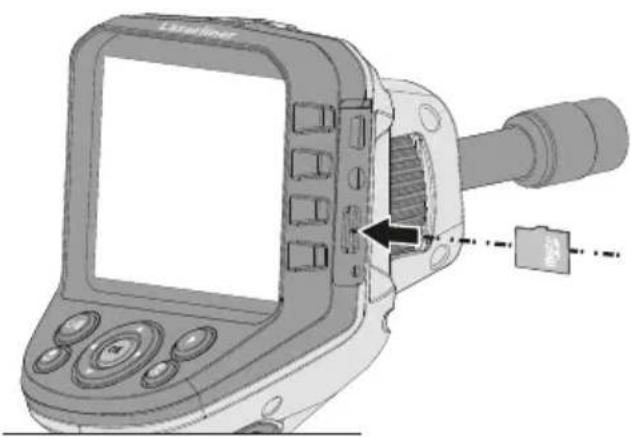

3 Insertimento della microscheda SD

Per inserire la microscheda SD, après la copertura in gomma e inserire la scheda come indicate nell'immagine. Senza un supporto di memorizzazione non sono possibili le registrazioni.

Spagnere il disposativo prima di estrarre la schedà microSD.

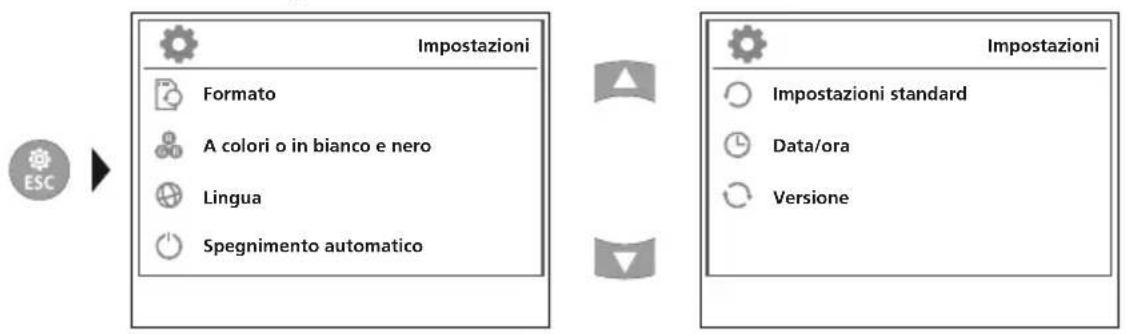

4 Modalità di impostazione

Per ritornare alla modalità di ripresa, premere ripeturamente il tasto ESC.

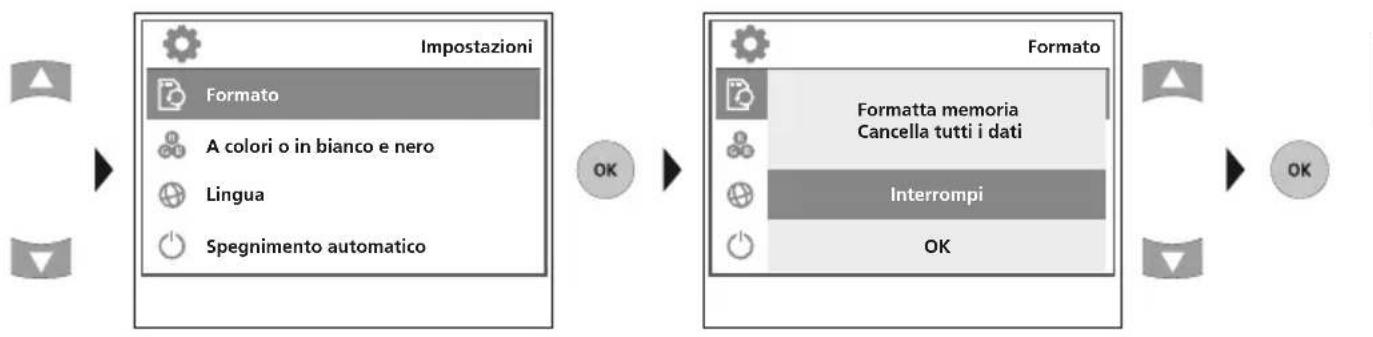

a. Formattazione supporto dati

! Tutti i dati sulla sched a SD saranno cancellati. Qesta operazione non puo essere annullata. Non viene chiesta conferma per l'operazione.

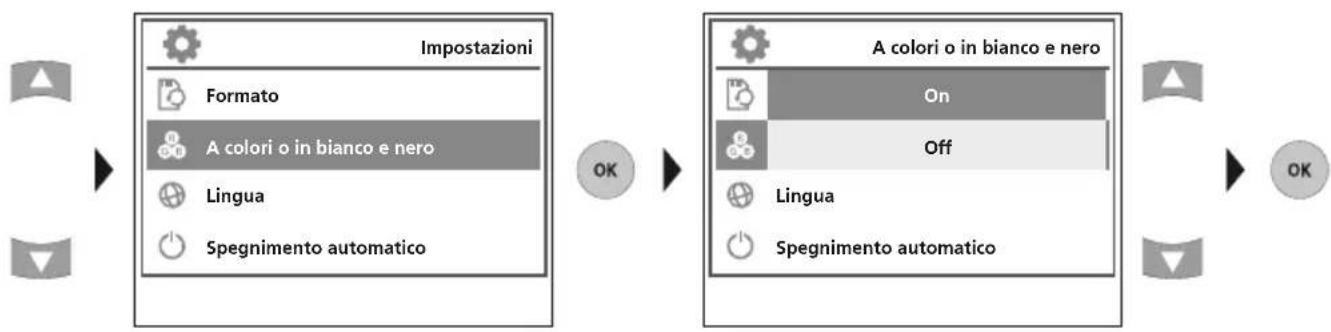

b. Cambia modalità a colori

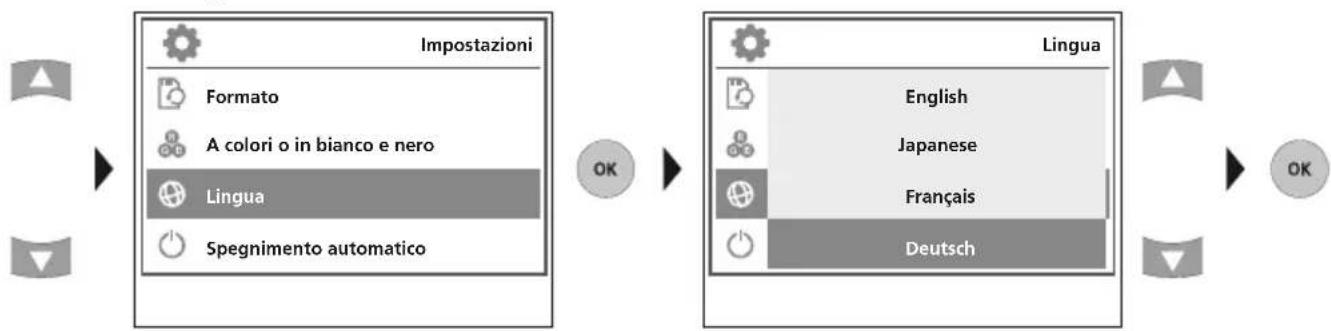

c. Modifica lingua (EN, JP, FR, DE, IT, PT, NL, ES)

Laserliner

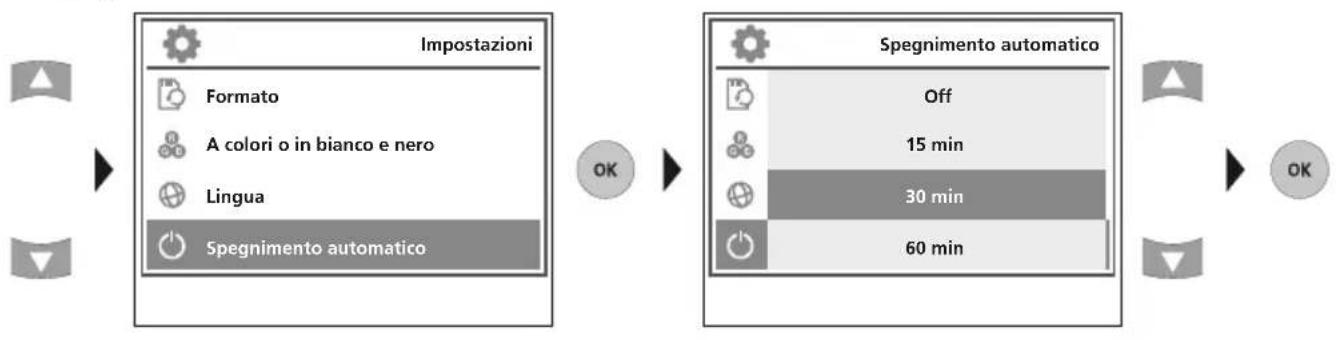

d. Spegnimento automatico

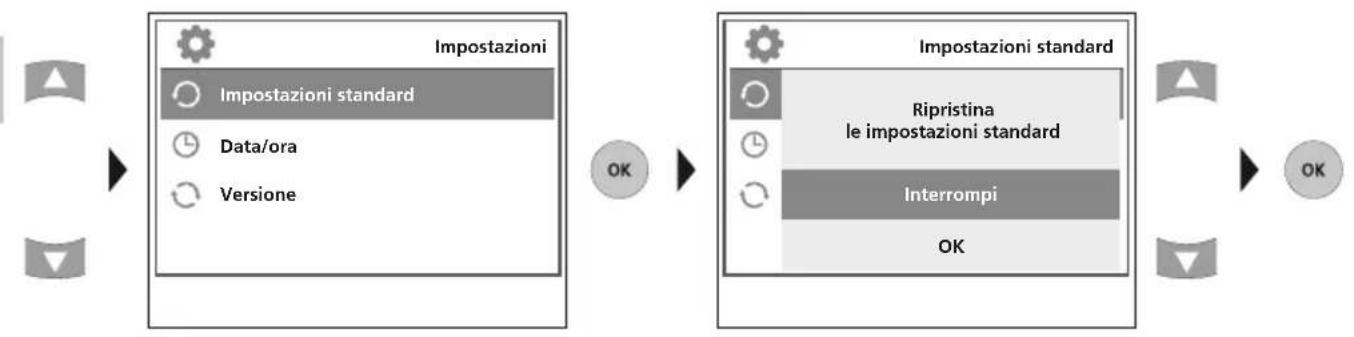

e. Impostazione di fabbrica

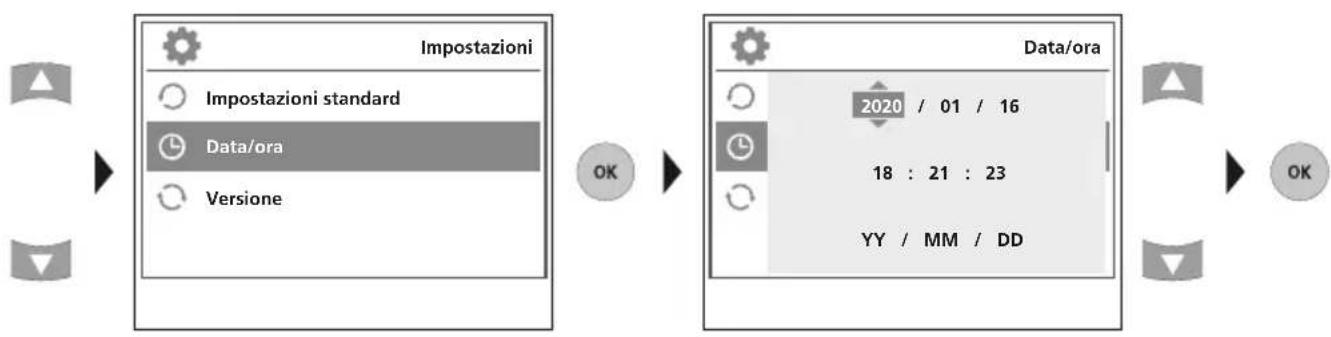

f. Impostazione data/ora

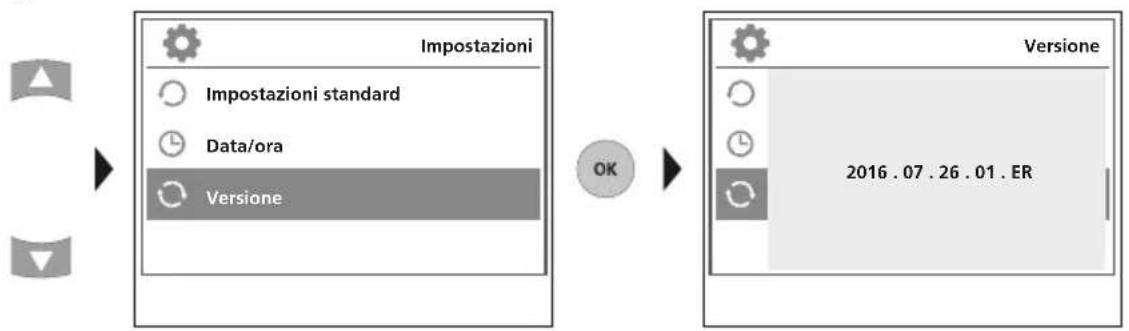

g. Versione firmware

Modalità di ripresa

Ripresa di immagini/video

Posizione are la testina di ripresa sul tubo flessibile e condurla sul punto desiderato. In caso di luce insufficiente accendere il LED di illuminazione. Utilizzato lo zoom per ingrandire oggetti piccoli o lontani. L'immagine cui sono più rappresenti si rurotata con la funzione di rotazione manuale. Premendo brevamente il tasto OK, viene effettuata la ripresa immagine o video e memorizzata sulla scheda SD. Premendolo di nuovo si termina la ripresa.

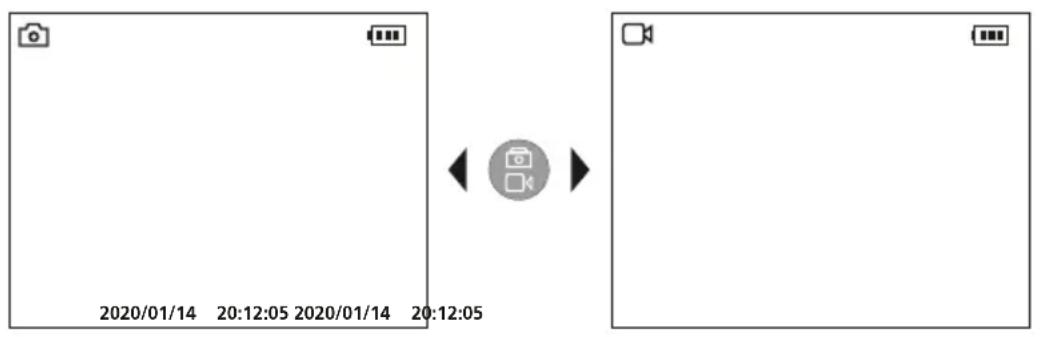

a. Commutazione registrazione imagine/video

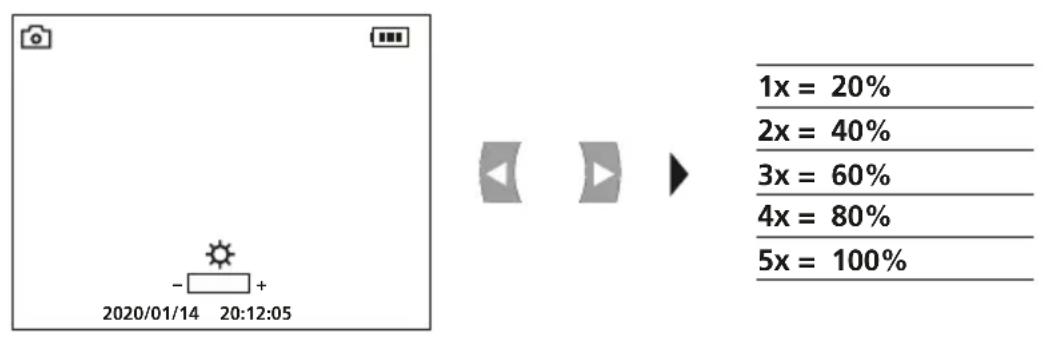

b. LED di illuminazione

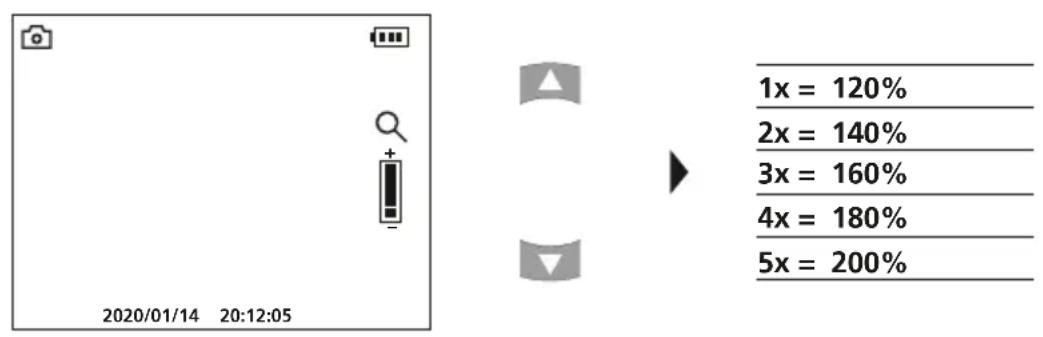

c. Zoom

Laserliner

d. Rotazione imagine / Speculare

4x

1x

3x

2x

Dall'immagine iniziale

1x = imagine speculare orizzontale

2x = Rotazione a 180^

3x = Immagine speculare verticale

4x = Immagine iniziale

e. Ripresa imagine

f. Start/stop ripresa video

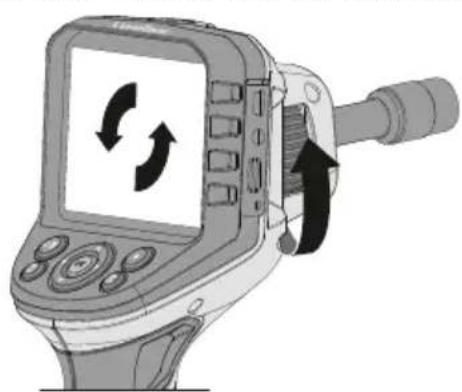

6 Allineamento manuale delle immagini

con unità obiettivo fissa con unità obiettivo flessibile

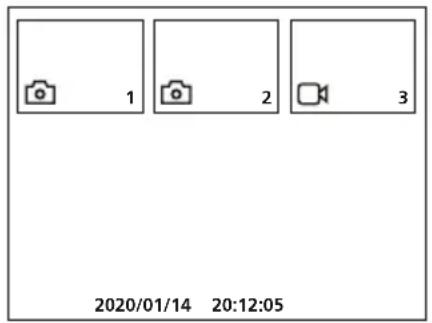

7 Modalità di riproduzione

Riproducione di immagini/video

Premendo il tasting „e" si accede alla galleria immagini e video. Premendo „OK" si passa alla visualizzazione a schermo intero dell'immagine o del video selezionato/a. Con i tasti freccia si cui navigare nella galleria immagini e video e in modalità a schermo intero. Premendo il tasting "f", si cui chiudere la modalità di riproduzione.

a. Navigazione

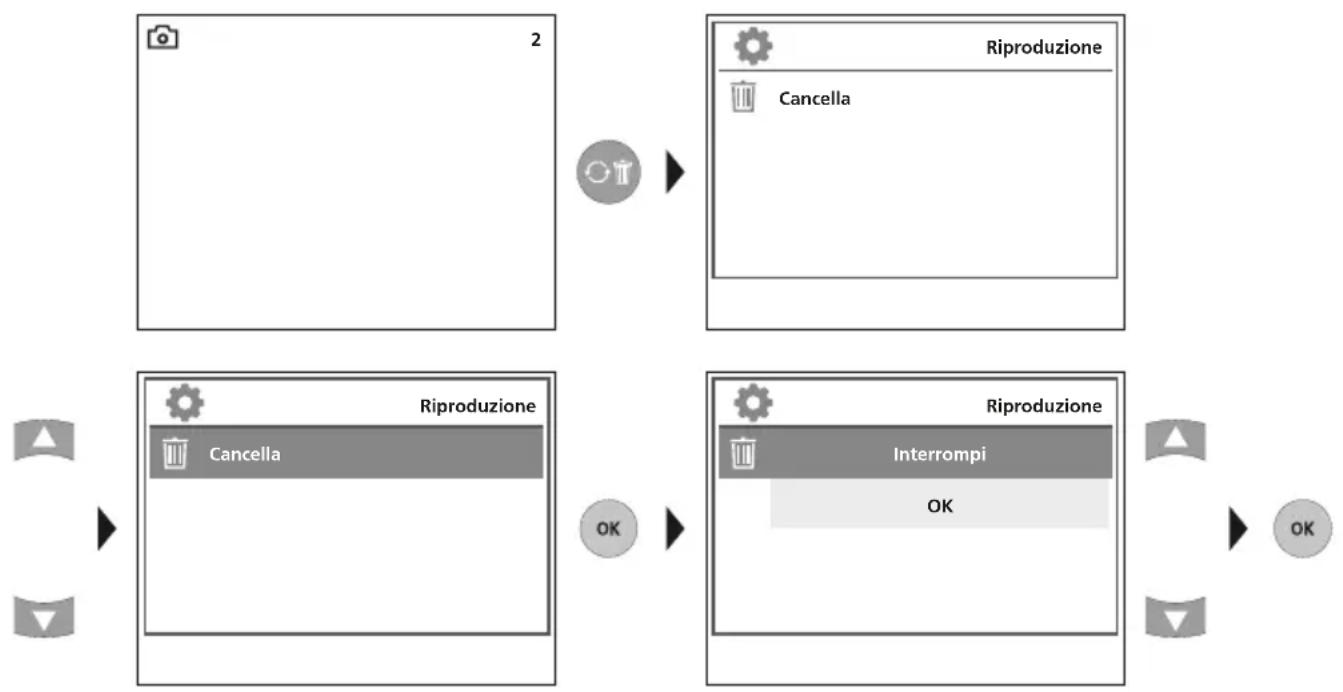

b. Cancella ripresa

! Le riprese possono essere cancellate solo in modalità a schermo intero. L'operazione di cancellazione non può annullata.
! Formattando il supporto dati si possono cancellare tutti i file e tutte le cartelle. A riguardo vedi punto „4 a. Formattazione supporto dati".

Laserliner

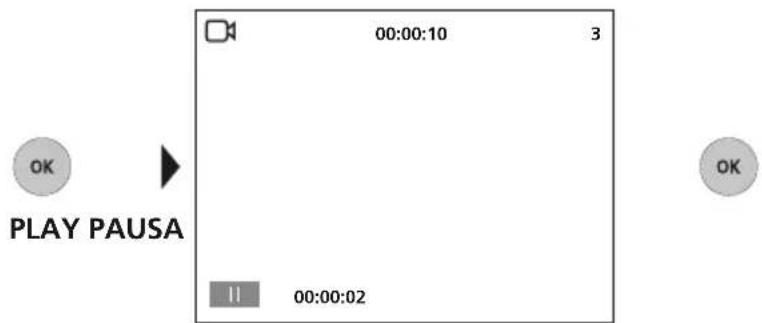

c. Riproduzione

Premendo il tasting ESC si interrompe la riproduzione.

Transmission data USB

I dati salvati sulla sched a SD possono essere trasmessi al PC con unlettore di schede adatto o direttamente attraverso la porta USB. Per informazioni sul collegamento tra computer e adattatore olettore di schede consultare il manuale dellettore di schede.

Collegare alimentatore/caricabatteria

Per caricare l'apparecchio inserire l'alimentatore/caricabatterie fornito in dotazione nell'interfaccia USB tipo C, 4^ e collegarlo con la relativa fonte di corrente.

Dati tecnici	Con riserva di modifiche tecniche 21W09
Tipodi display Display a colori TFT da 3,5'
Risoluzione del display 320 x 240 pixel
Risoluzione imagine / video 640 x 480 pixel
Formato imagine / video JPEG / AVI
Memoria Scheda di memoria microSD fine a 16 GB
Attacchi USB tipo C, uscita video Cinch
Alimentazione elettrica Gruppo batterieagliioni di litio da 3,7V / 2,8Ah
Durata di esercizio circa 5 ore
Condizioni di lavoro	0°C a 45°C, umidità dell'aria max. da 20 a 85% rH, non condensante, altezza di lavoro max. 4000 m sopra il livello del mare (zero normale)
Condizioni di stoccaggio -10°C a 60°C, umidità dell'aria max. 80% rH
Dimensioni (L x H x P) 181 x 207 x 96 mm
Peso 342 g (con batterie)

Norme UE e smaltimento

L'apparecchio soddisfa tutte le norme necessarie per la libera circolazione di merci all'interno dell'UE.

Questo prodotto è un apparecchio elettrico e deve pertanto essere raccolto e smaltito separamente in conformità con la direttiva europea sulle apparecchiature elettriche ed elettroniche usate.

Per ulteriori informazioni edindicazioni di sicurezza:

http://laserliner.com/info?an=AGG

SERVICE

Umarex GmbH & Co. KG

-Laserliner

MöhnestraBe 149, 59755 Arnsberg, Germany
