VideoFlex G4 Vario - Inspectiecamera Laserliner - Gratis gebruiksaanwijzing en handleiding

Producttype	Video inspectiecamera
Merk	Laserliner
Model	VideoFlex G4 Vario
Scherm	TFT 3,5 inch (320 x 240 pixels)
Beeld-/video resolutie	640 x 480 pixels
Opnameformaten	JPEG (afbeelding) / AVI (video)
Geheugenkaart	Micro SD-kaart tot 16 GB
Aansluitingen	USB type C, video-uitgang Cinch
Voeding	Li-ion accupack 3,7 V / 2,8 Ah
Batterijduur	Ongeveer 5 uur
Afmetingen (L x B x H)	181 x 207 x 96 mm
Gewicht (met batterij)	342 g
Bedrijfstemperatuur	0 °C tot 45 °C (RV 20-85 %)
Opslagtemperatuur	-10 °C tot 60 °C (max. RV 80 %)
Hoofdfuncties	Visuele inspectie in leidingen, holtes, metselwerk, voertuigen
LED-verlichting	Instelbaar (via toetsen + en -)
Digitale zoom	Ja (via zoomtoetsen +/-)
Beeldrotatie	180° (in stappen van 90°) en spiegeling
Onderhoud	Reinigen met een vochtige doek, geen oplosmiddelen; verwijder de accu bij langdurige opslag
Veiligheid	Niet gebruiken in de buurt van gevaarlijke spanningen, noch voor medisch gebruik

Veelgestelde vragen - VideoFlex G4 Vario Laserliner

Hoe schakel ik het apparaat in?

Druk op de ON/OFF-knop op de behuizing om het apparaat in of uit te schakelen.

Hoe plaats ik de SD-kaart?

Open het rubberen deksel aan de zijkant en steek de micro SD-kaart in de sleuf tot deze vastklikt. Zorg ervoor dat het apparaat uitgeschakeld is bij het plaatsen of verwijderen.

Hoe maak ik een foto of video?

In de opnamemodus drukt u kort op de OK-knop om een foto te maken. Voor een video schakelt u naar videomodus met de i-knop en drukt u vervolgens op OK om de opname te starten en stoppen.

Hoe activeer ik de LED-verlichting?

Gebruik de + en - toetsen voor LED-verlichting (toetsen c en d) om de lichtintensiteit van de camerakop te verhogen of verlagen.

Hoe zoom ik in?

Gebruik de Zoom + (toets c) en Zoom - (toets g) om in en uit te zoomen op het weergegeven beeld.

Hoe kan ik opnames afspelen?

Druk op de Mediagalerij-knop (toets e) om toegang te krijgen tot bestanden. Navigeer met de pijltjestoetsen en bevestig met OK om een foto weer te geven of een video te starten. Druk op ESC om terug te keren.

Hoe zet ik gegevens over naar een computer?

U kunt de SD-kaart verwijderen en een kaartlezer gebruiken, of het apparaat via een USB type C-kabel aansluiten op een computer. De bestanden verschijnen als een verwisselbare schijf.

Hoe laad ik de accu op?

Sluit de meegeleverde netadapter/lader aan op de USB type C-interface van het apparaat en steek deze in een stopcontact. Het laadlampje geeft de status aan.

Wat moet ik doen als het scherm niet aangaat?

Controleer eerst of de accu opgeladen is. Als deze leeg is, laad hem dan op. Als het probleem aanhoudt, voer dan een reset uit via het instellingenmenu (optie 'Fabrieksinstellingen').

Hoe reinig ik de camera?

Reinig de onderdelen met een licht vochtige doek. Gebruik geen agressieve reinigingsmiddelen, oplosmiddelen of schuurmiddelen. Zorg ervoor dat het scherm en de aansluitingen droog blijven.

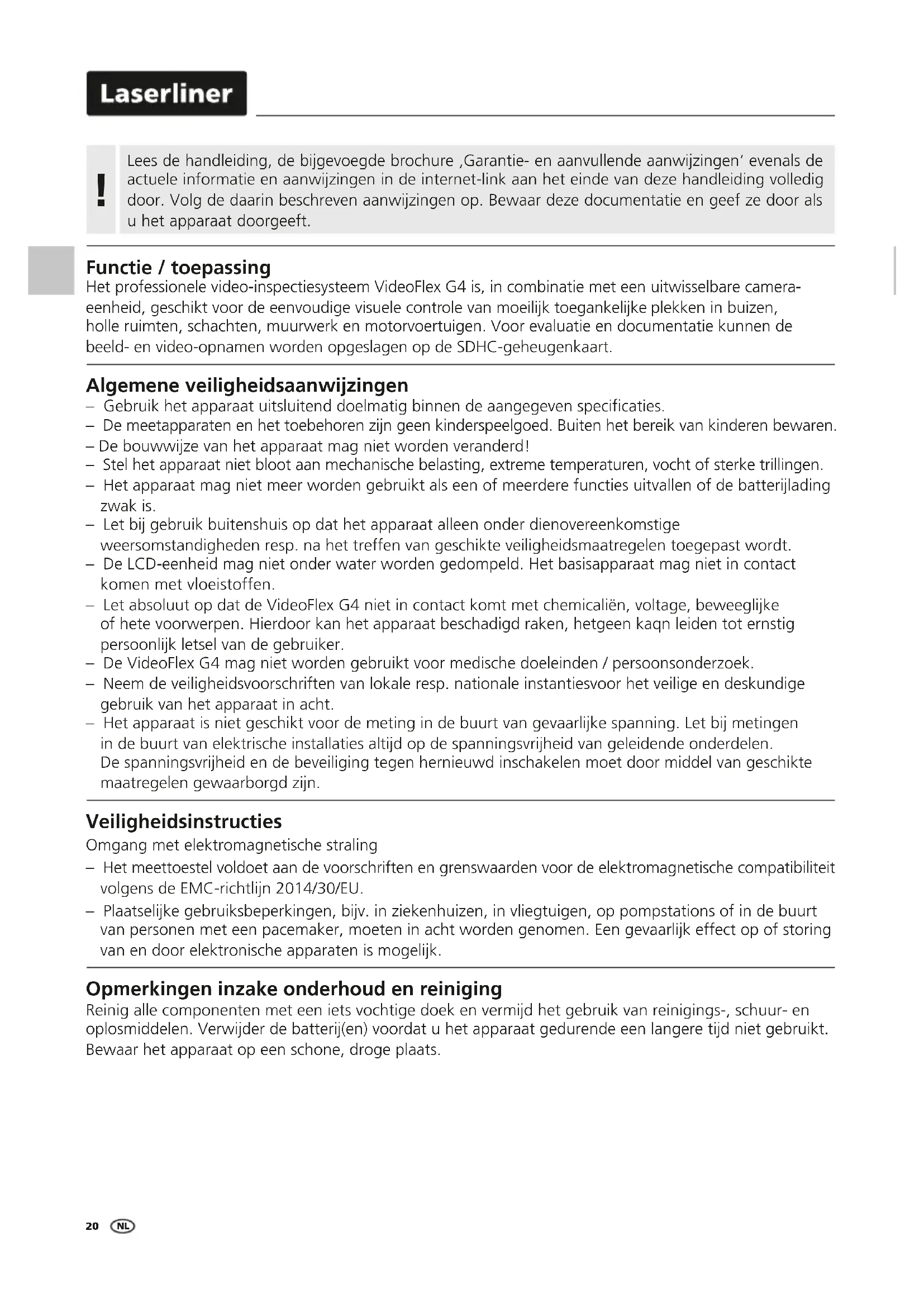

GEBRUIKSAANWIJZING VideoFlex G4 Vario Laserliner

Lees de handleiding, de bijgevoegde brochure, Garantie- en aanvullende aanwijzingen' evenals de actuèle informatatie en aanwijzingen in de internet-link aan het einde van deze handleiding volledig door. Volg de daarin beschreiben aanwijzingen op. Bewaar deze documentatie en geef ze door als u het apparaat doorgeeft.

Functie / toepassing

Het professionel video-inspectiesystem VideoFlex G4 is, in combinatie met een uitwisselbare camerae- enheid, geschikt voor de eenvoudige visuele controle van moeilijk toegankelijk plekken in buizen, holle ruimten, schachten, muurwerk en motorvoertuigen. Voor evaluatie en documentatie kan den beeld- en video-opnamen worden opgeslagen op de SDHC-geheugenkaart.

Algemene veiligheidsaanwijzingen

• Gebruik het apparaat uitsluitend doelmatig binnen de aangegeven specificaties.
• De meetapparaten en het toebehoren zijn geen kinderspeelgoed. Buiten het bereik van kinderen bewaren.
• De bouwwijze van het apparaat mag nicht worden veranderd!
• Stel het apparaat Niet bloot aan mechanische belasting, extreme temperatures, vocht of sterke trillingen.
• Het apparaat mag Niet meer worden gebruikt als een of meerdere functies uittvallen of de batterijlading zwak is.
• Let bij gebruik buitenshuis op dat het apparaat alleen onder dienovereenkomstige weersomstandigheden resp. na het treffen van geschikte veiligheidsmaatregelen toegepast worden.
• De LCD-eenheid mag Niet onder water worden gedompeld. Het basisapparaat mag Niet in contact komen met vloeistoffen.
• Let absolut op dat de VideoFlex G4 Niet in contact kommt met chemicalien, voltage, beweeglijke of hete voorwerpen. Hierdoor kan het apparaat beschadigd raken, hetgeen kaqn leiden tot ernstig persoonlijk letsel van de gebruiker.
• De VideoFlex G4 mag Niet worden gezruikt voor medische doeleinden / personsonderzoek.
• Neem de veiligheidsvoorschriften van lokale resp. nationale instanties voor het veilige en deskundige gebruik van het apparaat inucht.
• Het apparaat is Niet geschikt voor de meting in de buurt van gevaarlijke spanning. Let bij metingen in de buurt van elektrische installations algtd op de spanningsvrijheid van geleidende onderdelen. De spanningsvrijheid en de beveiliging gegen hernieuwd inschakelen要去 door middel van geschikte maatregelen gewaarborgd+zijn.

Veiligheidsinstructies

Omgang met elektromagnetische straling

• Het meettoestel voldoet aan de voorschriften en grenswaarden voor de elektromagnetische compatibiliteit volgens de EMC-richtlijn 2014/30/EU.
• Plaatselijke gebruiksbeperkingen, bijv. in ziekenhuizen, in vliegtuigen, op pompstations of in de buurt van personen met een pacemaker,要去en in acht worden genomen. Een gevaarlijk effect op of storing van en door elektronische apparaten is möglichk.

Opmerkingen inzake onderhoud en reiniging

Reinig alle componenten met een iota vochtige doek en vermijd het gebruik van reinigings-, schuur- en oplosmiddelen. Verwijder de batterij(en) voordat u het apparaat gedurende een langere tijd Niet gebruikt. Bewaar het apparaat op een schone, droge plaats.

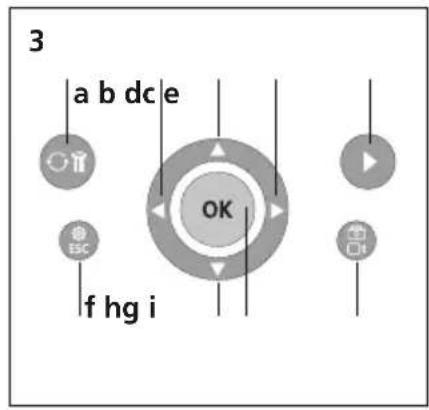

1 LC-display
2 ON/OFF
3 Direkte toetsen
4 Interface USB type C
5 Video-uitgang
6 Steekplaats micro-SD-kaart
7 Stelwiel camera-eenheid
8 Accuvakje
9 Aansluiting camera-eenheid

a Rotatie 180^ / Spiegeling / Opnames wissen
b Menubesturing / LED-verlichting -
c Menubesturing f + zoom
d Menubesturing/LED-verlichting+
e Mediagalerij

f Instellingsmodus / Annuleren
g Menubesturing / -zoom
h Ontspanner / Opname/ Bevestigen
i Omschakeling beeld / video

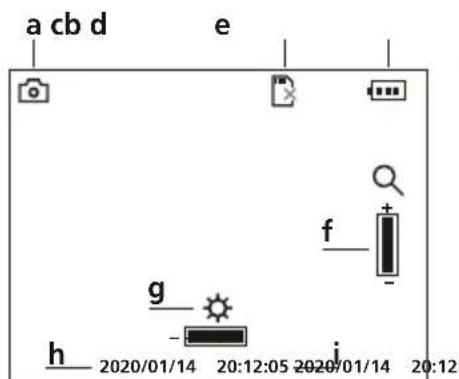

Opnamemodus beeld
Opnamemodus video

a Opname beeld
b SD-kaartplaatsen
C Batterijstatus
d Opname video
e REC: opname loopt
f Zoom
LED-verlichting
h Actueledatum
i Actuele tijd

Weergavemodus beeld

Weergavemodus video

j Opname beeld
k Nummer van de opname
Opname video
m Duur van de opname
n Play
a fgespeelde duur
Pauze

Laserliner

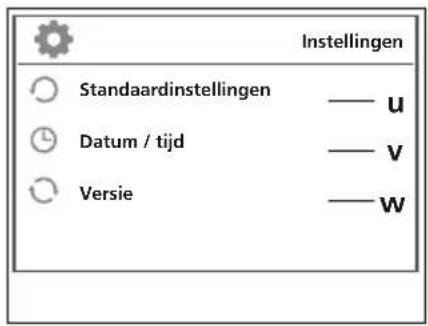

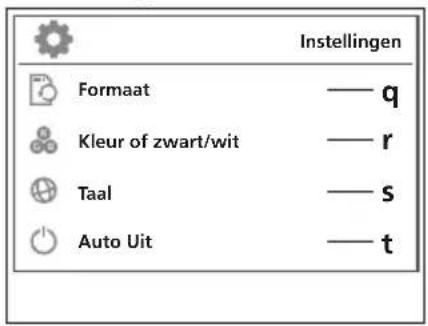

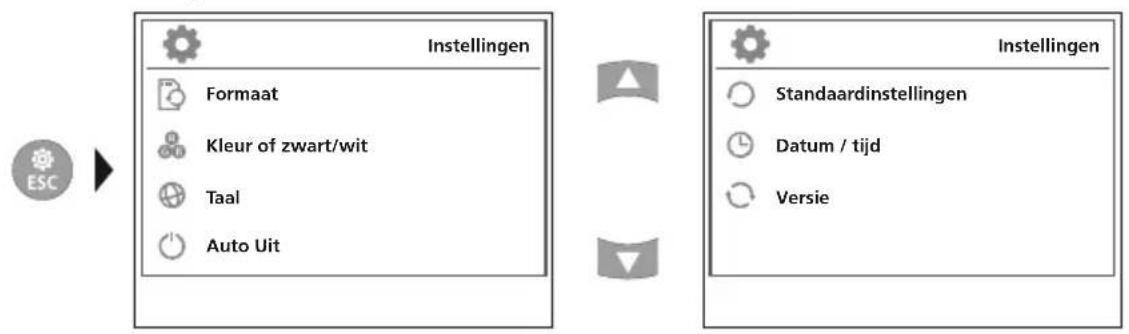

Instellingsmodus

q Gegevensdrager formatteren
r Kleurenmodus wisselen
5 Taal wijzigen (EN, JP, FR, DE, IT, PT, NL, ES)
Automatische uitschakeling
u Fabrieksinstelling
V Datum / tijd instellen
w Firmware-versie

Ingebruikname

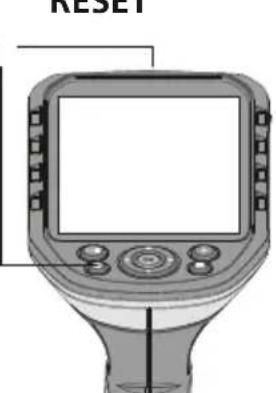

Aansluiting flexibele slang

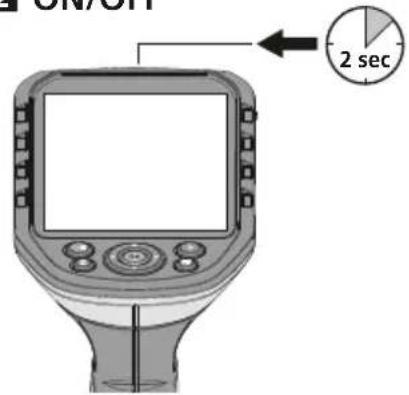

ON/OFF

RESET

Micro SD-kaart plaatsen

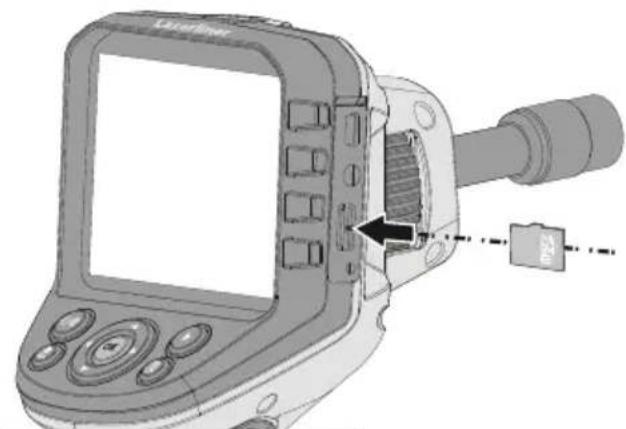

Om een micro SD-kaart teplaatsen opent u erst de rubberen afdekking enplaatst dan de geheugenkaart volgens de afbeelding in de sleuf. Zonder geheugenmedium kannen geen opnames worden gemaakt.

Alvorens de micro-SD kaart eruit te nemen要去 het apparaat worden uitgeschakeld.

4 Instellingsmodus

Druk meerdere malen op de ESC-toets om weeer maar de opnamemodus te schakelen.

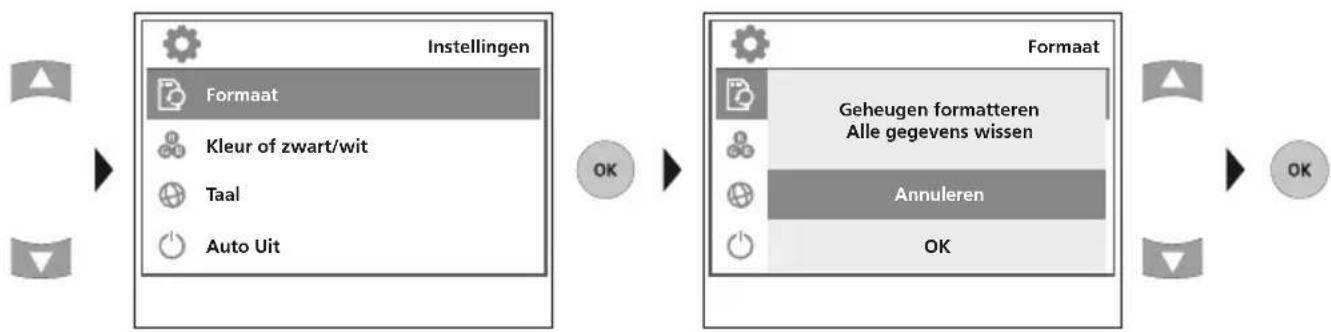

a. Gegevensdrager formatteren

Alle gegevens op de SD-kaart worden gewist. Dit proces kan nicht ongedaan worden gemaakt. Er volgt geen verder verzoek om het wisproces te bevestigen.

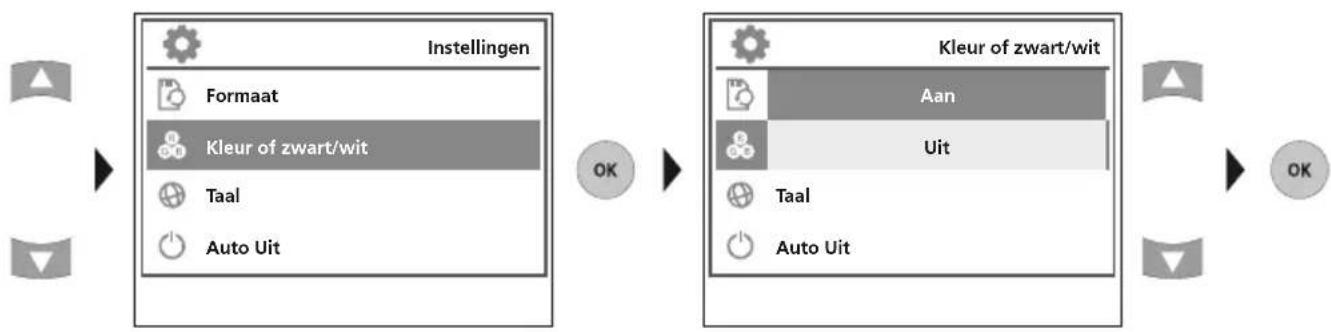

b. Kleurenmodus wisselen

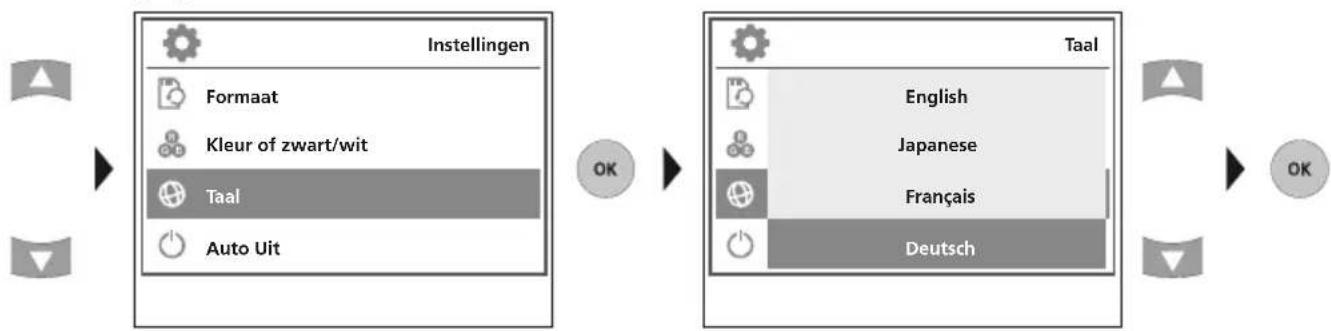

c. Taal wijzigen (EN, JP, FR, DE, IT, PT, NL, ES)

Laserliner

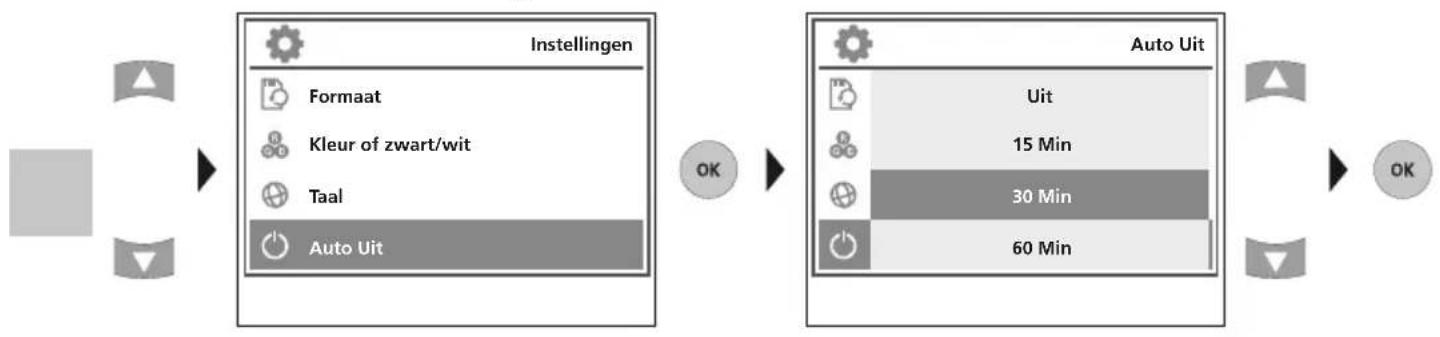

d. Automatische uitschakeling

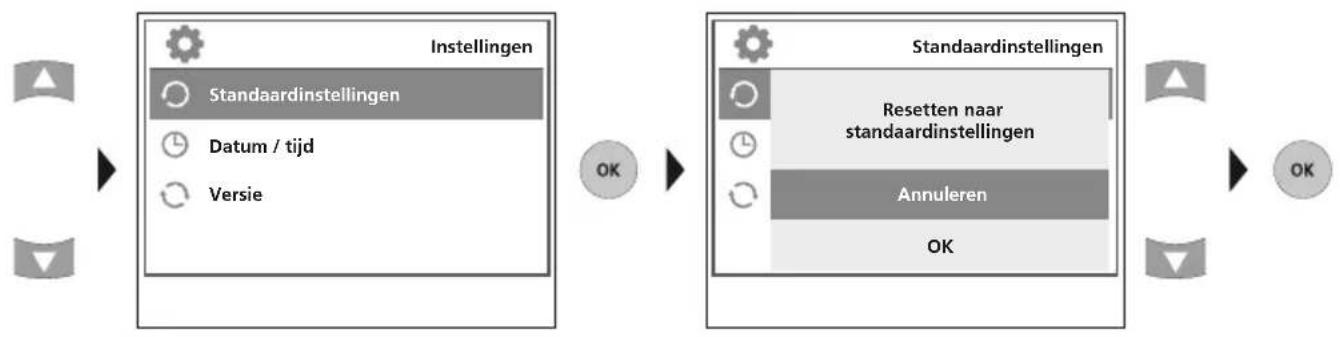

e. Fabrieksinstelling

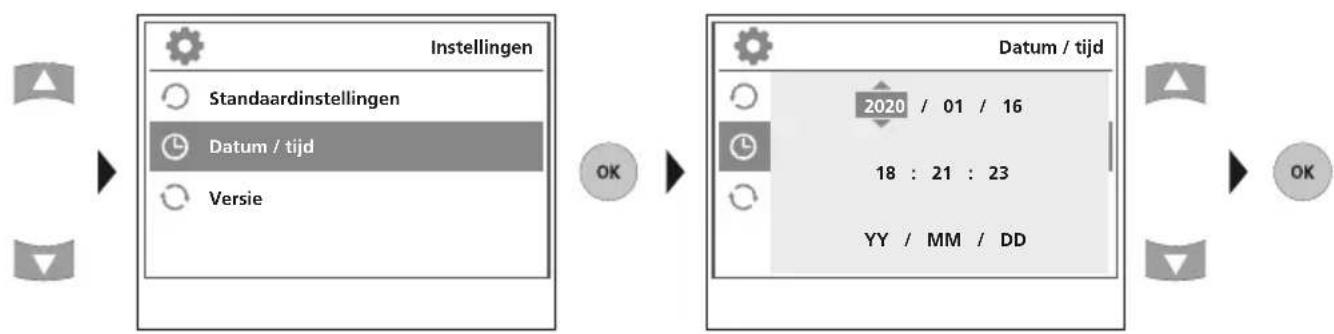

f. Datum /ijd instellen

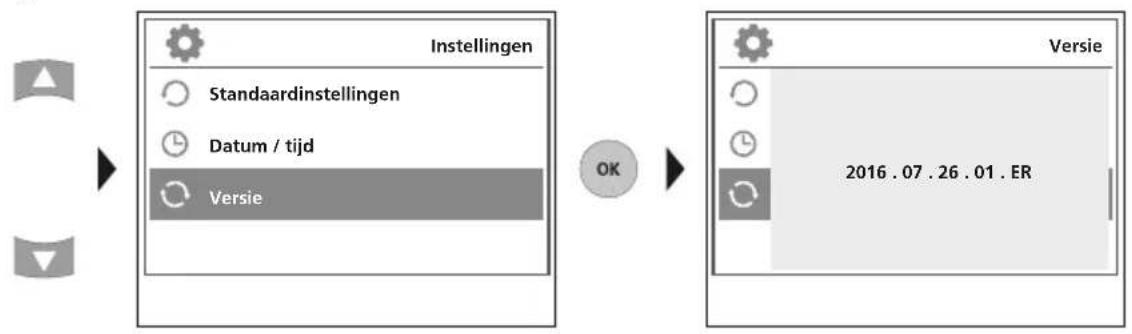

g. Firmware-versie

5 Opnamemodus

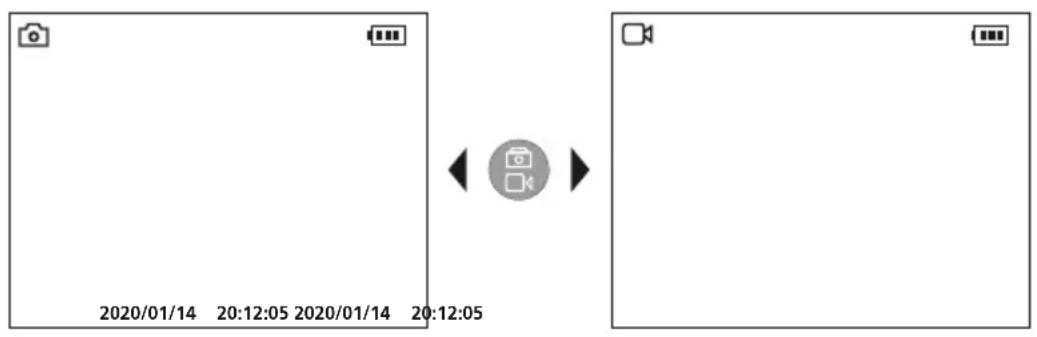

Foto- / video-opnames

Richt de camerakop aan het uiteinde van de flexibele slang en beweeg hem verrolgensaar de gewenste positie. Schakel de LED-verlichting in geval van slechte lichtomstandigheden in.U kuntkleine objecten of objecten op afstand dichterbij halen (zoomen). Het beeld op de monitor kan met behulp van de beeldrotatie 180^ worden gedraaid.Druk kort op de OK-toets om het beeld of video-opname op te nemen en op de SD-kaart op te slaan.Druk opnieuw op de toets om de opname te stoppen.

a. Omschakeling opname beeld / video

b. LED-verlichting

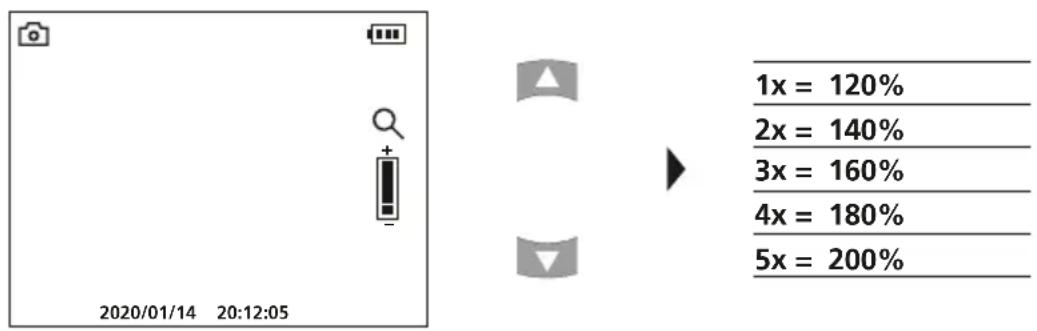

c. Zoom

Laserliner

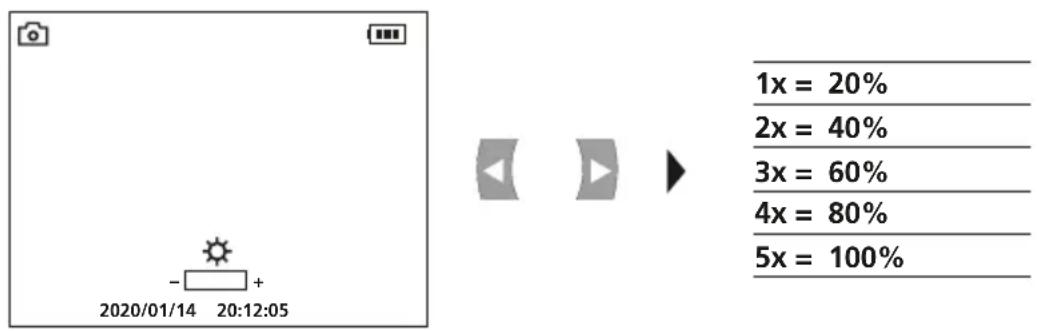

d. Beeldrotatie / Spiegeling

4x

1x

Van het

uitgangsbeeld

1x = horizontale

spiegeling

4x = Uitgangsbeeld

e. Beeld opnemen

f. Video-opname starten / stoppen

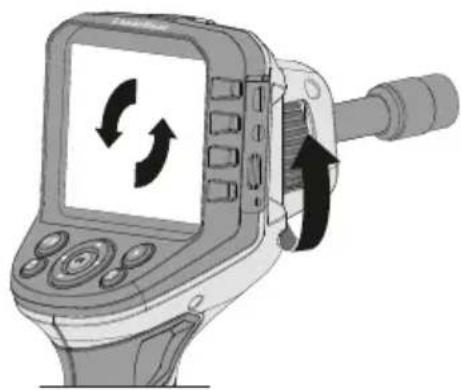

Handmatige beelduitlijning

met vaste camera-eenheid met flexibele camera-eenheid

Weergavemodus

Weergave van Foto- / video-opnames

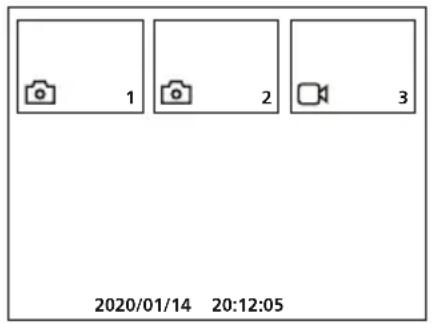

Druk op de toets, e' om de mediagalerij op te roepen. Bevestig met, OK' om het geseleeteerde beeld of de video op het volledige beeldscherm weer te gehen. Met behulp van de pijltoetsen kut u in de mediagalerij en in de volledige beeldschemwegrave navigeren. Door indrukken van toets, f' worden de weergavemodus gesloten.

a. Navigeren

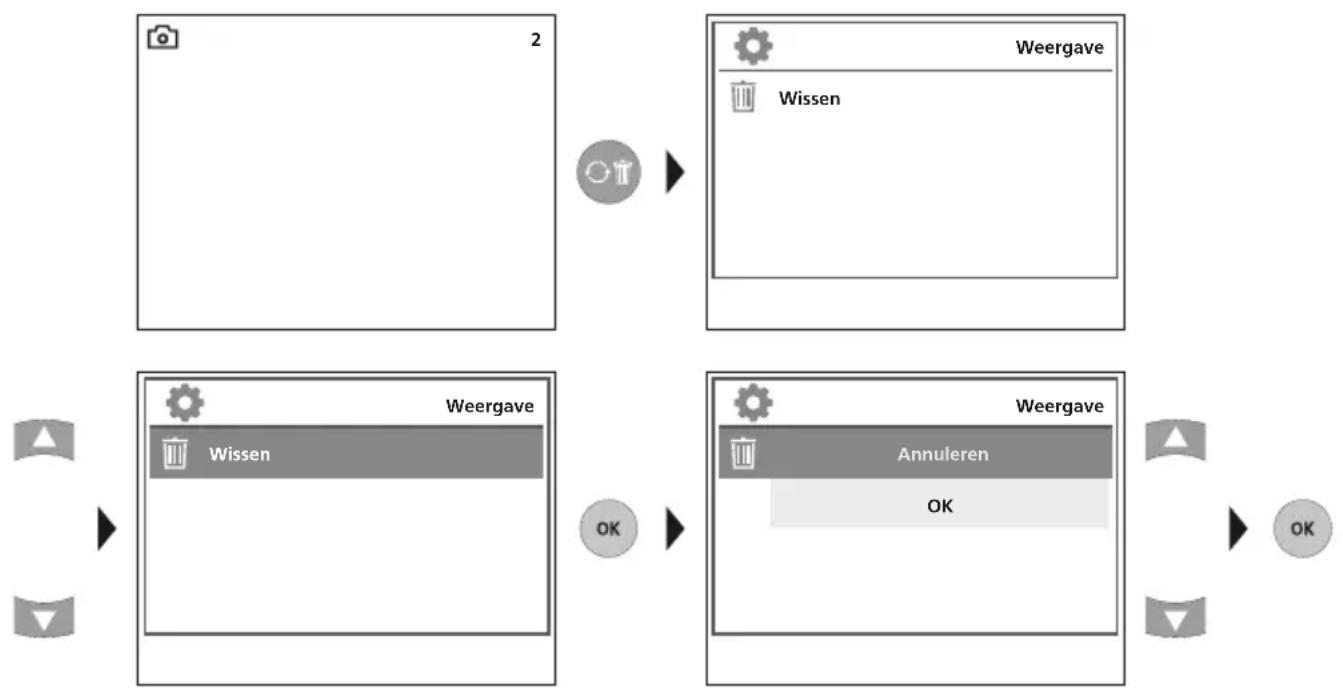

b. Opname wissen

! Opnames können alleen in de volledige beeldschermweergave worden gewist. Het wisproces kan nicht ongedaan worden gemaatk.

Via de formattering van de geveensdrager können alle bestanden en mapperen worden gewist. Zie hiervoor sunt,4 a. Geveensdrager formatteren'.

Laserliner

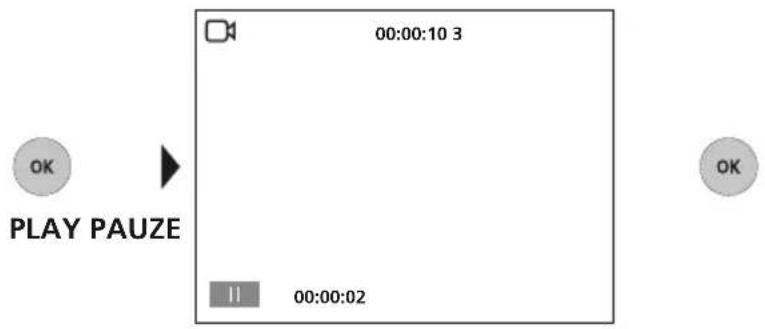

c. Weergave

Druk op de toets, ESC' om de weergave te stoppen.

USB-gegevensoverdracht

De opgeslagen gegevens op de SD-kaart können met een geschikte kaartlezer of direct via de USB-interface maar de pc worden overgedragen. Informatie over de verbinding:tussen de computer en de kaartadapter resp.de kaartlezer vindt u in de gebruiksaanwijzing voor uw kaartlezer.

Net-/laadtoestel aansluten

Sluit om het apparaat op te laden het bijgeleverde net-/laadtoestel aan op de interface USB type C,4' en verbind deze met een geschikte stroombron.

Technische gegevens Technische wijzigingen voorbehonden. 21W09
Beeldschermtype 3,5" TFT-kleurendisplay
Resolutie display 320 x 240 pixel
Resolutiezoek / video 640 x 480 pixel
Fotoformaat / videoformaat JPEG / AVI
Geheugen Micro-SD geheugenkaart tot 16 GB
Aansluitingen USB type C, video-uitgang Cinch
Voeding Li-ion accupak 3,7V / 2,8Ah
Bedrijfsduur ca. 5 uu r
Werkomstandigheden	0°C ... 45°C, luchtvochtigkeit max. 20 ... 85% rH, Niet-condenserend, werkhoogte max. 4000 m boven NAP (Nieuw Amsterdamse Peil)
Opslagvoorwaarden -10°C ... 60°C, luchtvochtigkeit max. 80% rH
Afmetingen (B x H x D) 181 x 207 x 96 mm
Gewicht 342 g (incl. accupak)

EU-bepalingen en afvoer

Het apparaat voldoet aan alle van toepassing zichnde normen voor het vrij geoderenverkeer binnen de EU.

Dit product is een elektrisch apparaat en moet volgens de Europese richtlijn voor oude elektrische en elektronische apparatuur gescheide verzameld en afgevoerd worden.

Verdere veiligheids- en aanvullende instructies onder:

http://laserliner.com/info?an=AGG

！
