Type de produit	Jumelles
Marque	Leica
Modèle	Ultravid 10x32 HDPlus
Grossissement	10x
Diamètre de l'objectif	32 mm
Pupille de sortie	3,2 mm
Indice crépusculaire	17,9
Luminosité géométrique	10,24
Champ visuel	120 m/1000 m (6,8°)
Limite de réglage rapproché	Env. 2,10 m (à 0 dioptrie)
Distance longitudinale de la pupille de sortie	13,5 mm
Distance interpupillaire	56–74 mm
Type de prisme	En toit
Couche anti-reflet	HDC™ et AquaDura sur lentilles extérieures ; HLS™ et correction de phase P40 sur prismes
Compensation dioptrique	±4 dioptries
Température de service	-25°C à +55°C
Température de stockage	-40°C à +85°C
Étanchéité à l'eau	0,5 bar (env. 5 m de profondeur)
Matériau du boîtier	Magnésium avec axe en titane, revêtement caoutchouc
Dimensions (L x H x l)	117 x 55 x 119 mm (œilletons rétractés)
Poids	Env. 595 g
Accessoires inclus	Courroie de port, sac "toujours prêt", couvercle oculaire, 2 couvercles d'objectif, notice, carte de garantie, certificat de contrôle
Entretien et nettoyage	Souffler les poussières, essuyer avec un chiffon doux en coton, rincer à l'eau claire si nécessaire. Ne pas utiliser d'alcool.
Sécurité	Ne jamais observer le soleil ou des sources lumineuses vives.

FOIRE AUX QUESTIONS - Ultravid 10x32 HDPlus LEICA

Comment régler la mise au point et la compensation dioptrique ?

Pour régler la compensation dioptrique, tirez sur la bague dioptrique pour la découpler. Ensuite, utilisez la molette centrale pour faire la mise au point sur un objet avec l'œil gauche (ou droit). Puis, fermez l'autre œil et ajustez la bague dioptrique pour obtenir une image nette. Une fois le réglage effectué, poussez la bague dioptrique pour la verrouiller. La valeur peut être mçmorisée sur l'échelle de graduation.

Comment nettoyer les lentilles des jumelles ?

Enlevez d'abord les grosses particules en soufflant dessus ou avec un pinceau. Embuez légèrement la surface, puis essuyez avec un chiffon doux en coton. Pour les saletés tenaces ou l'eau salée, rincez à l'eau claire du robinet. N'utilisez jamais d'alcool ou de produits chimiques. Évitez d'appuyer fortement sur la lentille pour ne pas endommager le traitement anti-reflet.

Puis-je utiliser les jumelles avec des lunettes de vue ?

Oui. Pour une observation avec lunettes, rétractez les œilletons en position basse (position b) en tournant dans le sens horaire. Pour une observation sans lunettes, déployez les œilletons en position haute (position a) en tournant dans le sens antihoraire. Deux positions sont disponibles pour un confort optimal.

Que faire si de la buée apparaît dans la fenêtre de l'échelle de graduation ?

Si de l'humidité s'infiltre dans l'échelle de graduation, cela est probablement dû à un découplage incorrect des deux moitiés du bouton moleté lors du nettoyage sous l'eau. Il suffit de découpler les deux moitiés du bouton moleté et de les laisser sécher. Il n'y a aucun risque de détérioration.

Quelle est la profondeur d'étanchéité des jumelles Ultravid ?

Les jumelles Leica Ultravid sont étanches jusqu'à 5 mètres de profondeur (pression de 0,5 bar). Elles sont remplies d'azote pour éviter la formation de buée à l'intérieur et résistent à l'humidité. Le boîtier en magnésium est hermétiquement fermé.

Comment régler la distance interpupillaire ?

Pour régler la distance interpupillaire, écartez ou rapprochez les deux tubes autour de l'axe articulé central. Observez jusqu'à ce que les deux champs de vision se confondent en une seule image circulaire. La distance interpupillaire est comprise entre 56 et 74 mm.

Quels accessoires sont fournis avec les jumelles ?

Les accessoires inclus sont : une courroie de port, un sac « toujours prêt », un couvercle de protection d'oculaire, deux couvercles de protection d'objectif (modèles HD), la notice d'utilisation, la carte de garantie et le certificat de contrôle.

Comment fixer la courroie de port et le couvercle d'oculaire ?

Passez la courroie dans les œillets prévus sur les jumelles. Si vous souhaitez fixer le bouchon de protection des oculaires sur la courroie, faites-le en même temps que la mise en place de la courroie. Pour le montage du couvercle d'objectif, tirez la bague en caoutchouc depuis le côté de l'objectif sur la jumelle.

Quelles sont les précautions de sécurité à respecter ?

Ne jamais observer le soleil ou d'autres sources lumineuses vives avec les jumelles, car cela peut provoquer des lésions oculaires irréversibles. Ne pas regarder dans les jumelles en marchant pour éviter les obstacles. Gardez les jumelles hors de portée des enfants.

Où puis-je obtenir des pièces de rechange pour mes jumelles ?

Pour commander des pièces de rechange (œilletons, couvercles, courroies), contactez le service clientèle Leica ou votre représentant national. Les adresses figurent sur la carte de garantie fournie avec l'appareil. Les numéros de code des accessoires sont indiqués dans la notice.

MODE D'EMPLOI Ultravid 10x32 HDPlus LEICA

Notice d'utilisation

Mode d'emploi

Instructions

Instructions

Leica Camera AG, Oscar Barmack Street 11, 3560S Solingen, Allemagne

(1) Cette notice est fournie à titre de référence uniquement.

Le nom Leica est synonyme dans le monde entier de qualité optique supérieure, de mécanique de haute précision extrêmement fiable et de longévité légendaire.

Nous vous souhaitons beaucoup de plaisir et de succès avec vos nouvelles jumelles Leica Ultravid.

Afin d'utiliser correctement ce nouvel instrument, nous vous recommandons de lire attentivement la présente notice d'utilisation.

Contenu de la livraison

• Jumelles
• Courroie de port
• Sac « toujours prêt »
• Couvercles de protection d'oculaires
• 2 couvercles de protection d'objectif (uniquement modèles HD)
• Notice d'utilisation
• Carte de garantie
• Certificat de contrôle

DÉSIGNATION DES ÉLÉMENTS

1. Œilletons

Position a : déployés pour une observation sans lunettes de vue

Position b : rétractés pour une observation avec lunettes de vue

1. Œillets pour la courroie
2. Bague de réglage dioptrique à verrouillage
3. Molette de mise au point centrale
4. Axe articulé pour le réglage de la distance interpupillaire

Table des matières

Avant-propos 25

Produit livré 25

Désignation des éléments 25

Possibilités d'application 27

Attache de la courroie et du couvercle de protection d'oculaire 27

Montage du couvercle de protection d'objectif 27

Réglage des œilletons / Utilisation avec et sans lunettes 28

Réglage de la distance interpupillaire 29

Mise au point / Compensation dioptrique 30

Échelle de graduation 31

Entretien / Nettoyage 32

Accessoires 32

Pièces de rechange 32

Que faire, quand... 33

Caractéristiques techniques 34-35

Leica sur Internet et Leica Académie 36

Service-Info Leica 36

Service clientèle Leica 36

Avertissements

• Ne jamais observer le soleil ou d'autres sources lumineuses vives avec les jumelles, en raison du risque de lésions oculaires !
• Ne jamais regarder dans les jumelles en marchant ! Vous ne pourriez pas voir les obstacles !

POSSIBILITÉS D'APPLICATION

Les jumelles Leica Ultravid sont équipées d'un boîtier en magnésium hermétiquement fermé et rempli d'azote. Il est par conséquent également adapté aux rudes conditions d'une utilisation en extérieur. Il ne craint pas non plus l'humidité – il est parfaitement étanche jusqu'à 5 m de profondeur et l'optique intérieure ne s'embue pas.

ATTACHE DE LA COURROIE ET DU COUVERCLE DE PROTECTION D'OCULAIRE

Voir illustration au verso de la couverture.

Remarque :

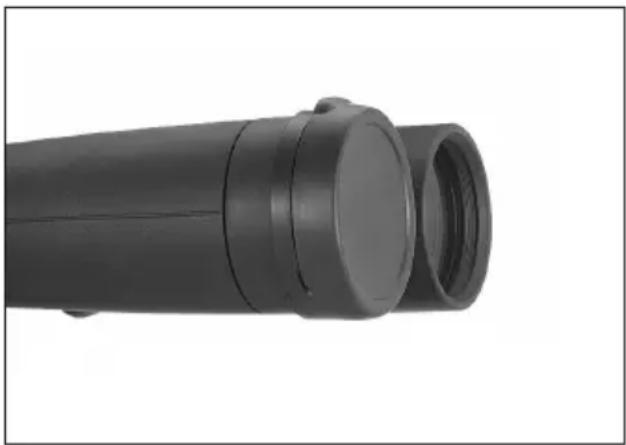

Si vous souhaitez fixer le bouchon de protection des oculaires sur la courroie de port, vous devez le faire en même temps que la mise en place de la courroie de port sur les jumelles.

Pour le montage, la bague de caoutchouc du couvercle est tirée depuis le côté de l'objectif sur les jumelles.

Réglage des œilletons / utilisation avec et sans lunettes

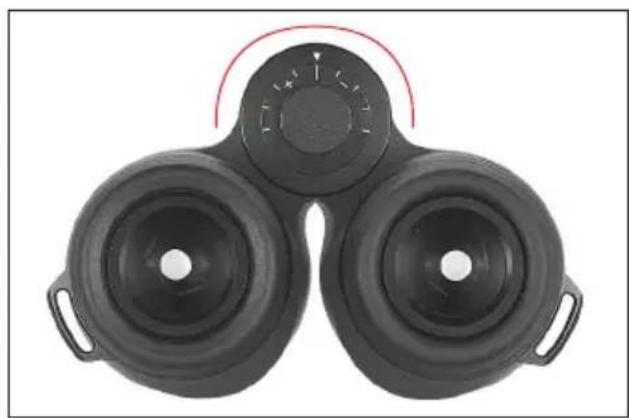

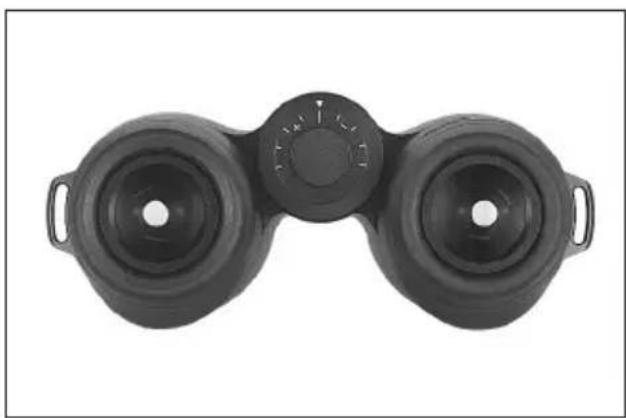

Les œilletons (1) se règlent aisément par rotation et s'encliquètent fixement dans la position souhaitée. Il est également possible de les retirer totalement afin de procéder à un nettoyage minutieux.

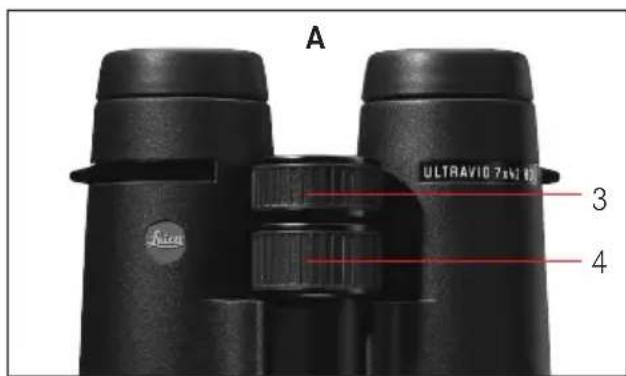

Ils doivent demeurer en position rétractée pour une observation avec lunettes de vue (image A) et être déployés par rotation dans le sens inverse des aiguilles d'une montre pour une observation sans lunettes de vue. Deux positions sont disponibles en vue d'une adaptation optimale (images B, C).

Si les oculaires sont fortement encrassés, nous vous recommandons de retirer les œilletons afin de procéder à un nettoyage (image D). Lorsqu'ils sont en position déployée, il suffit simplement de les retirer.

L'écartement pupillaire individuel est à régler en écartant ou en rapprochant les deux tubes autour de l'axe d'articulation (5). Les champs de vision à droite et à gauche doivent se confondre en une image circulaire unique.

La mise au point des jumelles Leica Ultravid sur des objets situés à des distances différentes s'effectue à l'aide de la bague de mise au point centrale (4).

Pour la compensation d'une amétropie individuelle pour une observation sans lunettes, vous pouvez utiliser la bague dioptrique (3), qui est normalement verrouillée (image A).

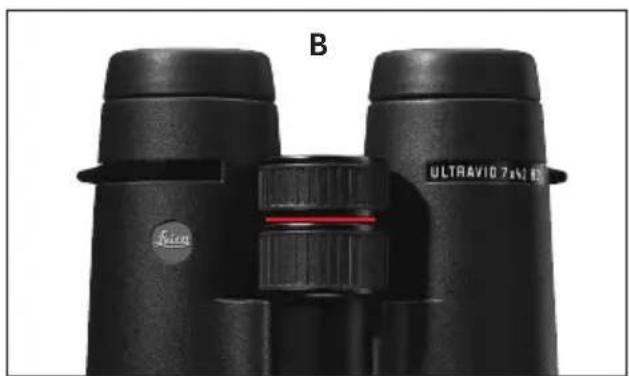

Pour séparer les deux bagues, vous devez retirer la bague dioptrique (image B). La bague de mise au point centrale règle alors seulement la netteté du système optique

gauche et la bague dioptrique, celle du système droite.

Vous pouvez donc mettre au point l'un des tubes sur un objet à l'aide de la bague correspondante. Ensuite, vous pouvez procéder de même avec le deuxième tube pour une mise au point optimale. L'ordre est sans importance. Une pression sur la bague dioptrique met le réglage en mémoire. Vous pouvez aisément lire la valeur réglée sur l'échelle précise.

• Vous pouvez faire tourner librement la bague dioptrique, ce qui signifie qu'elle peut pivoter, par inadvertance, de plus de 360 par rapport à la bague de mise au point centrale. Selon le réglage précédent de cette dernière, cela peut considérablement limiter la course de mise au point de l'ensemble du système. Veillez donc toujours à n'appliquer à la bague dioptrique que la rotation nécessaire au réglage de la compensation.
• Lors du réglage individuel de l'optique de gauche ou de droite il est conseillé de toujours fermer l'oeil placé derrière l'autre oculaire ou tout simplement d'occulter le tube correspondant avec la paume de la main.

ÉCHELLE DE GRADUATION

Le réglage personnel établi par l'utilisateur reste réglé aussi longtemps que les deux moitiés du bouton moleté sont couplées. Il suffit donc d'effectuer une seule fois le réglage. Si plusieurs personnes utilisent la même jumelle et modifient le réglage initial, il pourra toujours être à nouveau réglé en quelques secondes si les utilisateurs se mémorisent leur réglage personnel sur l'échelle de graduation.

À la lecture de l'échelle, la valeur entre deux traits gradués correspond à env. 1 dioptrie de différence d'acuité visuelle entre l'œil gauche et l'œil droit.

Vous ne devez pas soumettre les jumelles Leica Ultravid à un entretien particulier. De grosses particules de saletés, comme par exemple des grains de sable, doivent être enlevées au moyen d'un pinceau ou en soufflant dessus. Des empreintes digitales ou autres sur l'objectif ou les lentilles des oculaires s'enlèvent en embuant prudemment la surface du verre débarrassée de toute poussière, et en essuyant avec un chiffon doux en coton. Si la jumelle est fortement salie, spécialement au niveau des œillères coulissantes, le nettoyage de la jumelle peut être effectué en la tenant sous le jet d'eau du robinet. Si la jumelle a reçu de l'eau salée, il suffit de la rincer à l'eau douce du robinet. Des taches d'eau sur les lentilles de l'objectif et de l'oculaire peuvent simplement être enlevées avec un chiffon humecté d'eau.

Pour éviter que de l'eau entre dans la mécanique, il faut que les deux moitiés de la molette centrale soient couplées.

Il est interdit d'utiliser de l'alcool ou d'autres substances chimiques pour le nettoyage.

Attention !

Veillez à ne pas exercer de pression importante sur la surface de la lentille lors de son nettoyage, même si elle est très sale. Bien que la couche anti-reflet soit résistante aux rayures, elle peut être endommagée par le sable ou les cristaux de sel.

ACCESSOIRES N° de code

Adaptateur de trépied avec filetage 1/4" .....42220

Courroie de port étanche, orange .....42163

PIÈCES DE RECHANGE

Si vous avez besoin de pièces de rechange pour vos jumelles, par exemple, œilletons, couvercles ou courroies de port, contactez notre service clientèle ou votre représentant national Leica. Les adresses figurent sur la Carte de Garantie.

QUE FAIRE, QUAND...

Problème Cause Solution / Explication

- Aucune des images a) L'ecartement pupillaire a) Simplement corriger d'observation n'est de la jumelle n'est pas l'écartement pupillaire parfaite ment ronde. bien adapté à l'écartement augmentant ou en diminiant oculaire. l'écartement axial des deux tubes de la jumelle.
	b) La pupille de l'obser-tête, des jeux ou de la jumelle.	b) Corriger la position de la vateur n'est pas en coïncidence avec la pupille de sortie de la jumelle.
c) Le positionnement de l'œillières ne correspond pas à l'utilisation avec	c) Corriger la position des œillières: pour les porteurs de lunettes il faut faire tour-ou sans lunettes. basse et lors de l'observa-tion sans lunettes, il suffit de tourner les len position haute.	ner les œillières en position
- Buée / humidité dans la fenêtre de l'echelle de graduation. moleté combiné n'étaient pas correctement couplées.	- Lors du nettoyage de la jumelle sous le robinet, les deux moitiés du bouton	- Découpler les deux moités du bouton moleté-combiné et laisser sécher. Il n'y a aucun danger de détérioration.

CARACTÉRISTIQUES TECHNIQUES LEICA ULTRAVID 8x32HD, 10x32HD, 7x42HD, 8x42HD/BL

Grossisement 8x	10x 7x 8x
Diamètre de l'objectif	32mm	32mm	42mm	42mm
Pupille de sortie 4mm	3,2mm 6mm	5,25mm
Indice crépusculaire	16	17,9		17,15
Luminosité géométrique	16	10,24	36	27,56
Champ visuell	135m/1000m7,7°	120m/1000m6,8°	140m/1000m8°	130m/1000m7,4°
Limite de réglage rapproché(à 0 dioptrie)	env. 2,20m	env. 2,10m	env. 3,30m	env. 3,10m
Distance longitudinale de lapupille de sortie	13,3mm	13,5mm	17mm	15,9mm
Distance interpupillaire	56-74mm
Type de prisme	En toit
Couche anti-reflet
sur les lentilles	High Durable Coating (HDCTM) et traitement AquaDura sur les lentilles extérieures
sur les prismes	High Lux System (HLSTM) et couche de correction de phase P40
Compensation dioptrique	±4 Dioptr.
Température de service	-25° to +55°
Température de stockage	-40° to +85°
Etanchéité à l'eau	0,5 bar (env. 5m de profondeur)
Matériau du boîtier	Boîtier en magnésium avec axe d'articulation en titane / Modèles HD à revêtement caoutchouc
Dimensions (L' x H2 x L')	117x55x119mm	117x55x119mm	121x67x142mm	121x67x142mm (HD)
				121x63x141mm (BL)
Poids	env. 560g	env. 595g	env. 765g	env. 790g/710g (HD/BL)

¹ Pour une distance interpupillaire de 65 mm ² Avec œilletons rétractés

CARACTÉRISTIQUES TECHNIQUES	LEICA ULTRAVID10x42HD/BL	LEICA ULTRAVID8x50HD	LEICA ULTRAVID10x50HD	LEICA ULTRAVID12x50HD
Grossisement	10x	8x	10x	12x
Diamètre de l'objectif	42mm	50mm	50mm	50mm
Pupille de sortie	4,2mm	6,25mm	5mm	4,2mm
Indice crépusculaire	20,5	20		22,36
Luminosité géométrique	17,64	39,06	25	17,64
Champ visuell	110m/1000m6,3° (grand-angle)	115m/1000m6,6°	115m/1000m6,6° (grand-angle)	100m/1000m5,7° (grand-angle)
Limite de réglage rapproché(à 0 dioptrie)	env. 2,95m	env. 3,60m	env. 3,35m	env. 3,25m
Distance longitudinale de lapupille de sortie	15,8mm	18,1mm	14,6mm	13,2mm
Distance interpupillaire	56-74mm	58-74mm	58-74mm	58-74mm
Type de prisme	En toit
Couche anti-reflet
sur les lentilles sur les prismes	High Durable Coating (HDCTM) et traitement AquaDura sur les lentilles extérieures High Lux System (HLSTM) et couche de correction de phase P40
Compensation dioptrique	±4 Dioptr.
Température de service	-25° to +55°
Température de stockage	-40° to +85°
Etanchéité à l'eau	0,5 bar (env. 5m de profondeur)
