GEBRUIKSAANWIJZING Ultravid 10x32 HDPlus LEICA

De naam Leica staat wereldwijd voor hoogste optische kwaliteit, voor fijnmechanische precisie bij uiterste betrouwbaarheid en voor een lange levensduur.

Met uw nieuwe Leica Ultravid verrekijker wensen wij u daarom viel plezier en succes.

Om deze goed te kunnen gebruiken, adviseren wij u eerst deze handleiding te lezen.

Leveringsomvang

• Verrekijker
• Draagriem
• Paraattas
• Oculair-beschermdeksel
• 2 Objectief-beschermdeksels (alleen HD-modellen)
• Gebruiksaanwijzing
• Garantiekaart
• Controlecertificaat

BENAMING VAN DE ONDERDELEN

1. Oculair-oogschelpen Stand a: volledig uitgedraaid voor observatie zonder bril Stand b: ingedraaid voor observatie met bril

2. Ogen voor draagriem

3. Vergrendelbare dioptiering
4. Ring voor centrale focussering
5. Scharnieras voor instelling van de oogafstand

inhoudsopgaVe

Voorwoord 37

Leveringsomvang 37

Benaming van de onderdelen 37

Toepassingsmogelijkheden 38

Aanbrengen van de draagriem en de oculair-beschermdeksel....38

Montage van de objectief-beschermdeksel 38

Instellen van de oogschelpen / Gebruik met en zonder bril....39

Instellen van de oogafstand 41

Instellen van de scherpte / dioptrie-compensatie 42

Schaalgegevens 43

Onderhoud/Reiniging 44

Accessoires 44

Reserveonderdelen 44

Wat te doen als....45

- Nooit met de verrekijker in de zon of een andere felle lichtbron kijken! Het kan oogletsel veroorzaken!

- Nooit tijdens het lopen door de verrekijker kijken! U kunt obstakels over het hoofd zien!

TOEPASSINGSMOGELIJKHEDEN

De Leica Ultravid verrekijkers hebben een hermetisch afgedichte, met stikstof gevulde magnesium-behuizing. Deze is daarom ook geschikt voor het ruige outdoor gebruik. Daarbij hoeft geen rekening te worden gehouden met water – tot een diepte van 5m onder water is de kijker absoluut dicht en het inwendige optiek beslaat niet.

AANBRENGEN VAN DE DRAAGRIEM EN DE OCULAIR-BESCHERMDEKSEL

Zie illustratie op de achterste omslag.

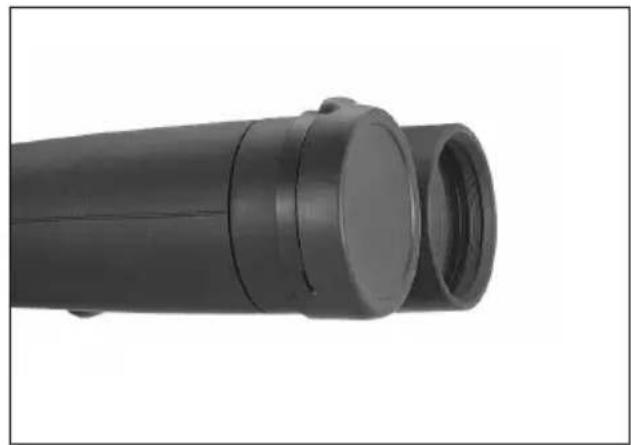

Opmerking:

Als u het oculair-beschermdeksel aan de draag riem wilt bevestigen, moet dit samen met de bevestiging van de draagriem aan de verrekijker plaatsvinden.

Voor montage wordt de rubberring van het deksel vanaf de objectiefzijde over de verrekijker getrokken.

insteLLen Van de oogscheLpen / geBruik met en zonder BriL

De oculair-oogschelpen (1) zijn door draaien eenvoudig te verstellen en klikken betrouwbaar in de gekozen posities. Voor grondige reiniging kunnen ze ook helemaal worden verwijderd.

Voor observatie met bril (Figuur A) blijven ze in de geheel ingedraaide stand. Voor observatie zonder bril worden ze door draaien tegen de richting van de wijzers van de klok uitgedraaid. Voor optimale aanpassing staan twee posities ter beschikking (Figuuren B, C).

Als de oculairs sterk zijn vervuild, wordt gead viseerd de oogschelpen voor reiniging te verwijderen (Figuur D). Hiertoe worden ze uit de geheel uitgedraaide positie van het oculair losgemaakt.

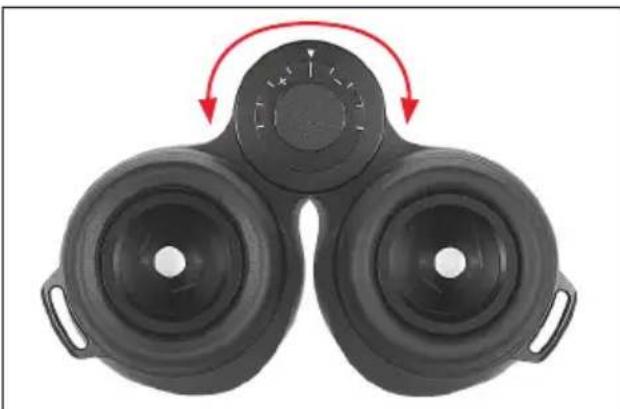

Door de verrekijker om de scharnieras te buigen wordt de individuele ogenafstand ingesteld. Rechter en linker gezichtsveld moeten daarbij tot een cirkelrond beeld versmelten.

De instelling van de scherpte voor verschillende ver verwijderde objecten vindt bij de Leica Ultravid verrekijkers plaats met de ring voor centrale focussering (4).

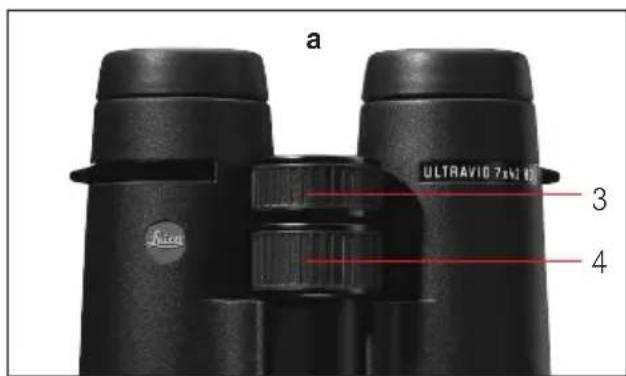

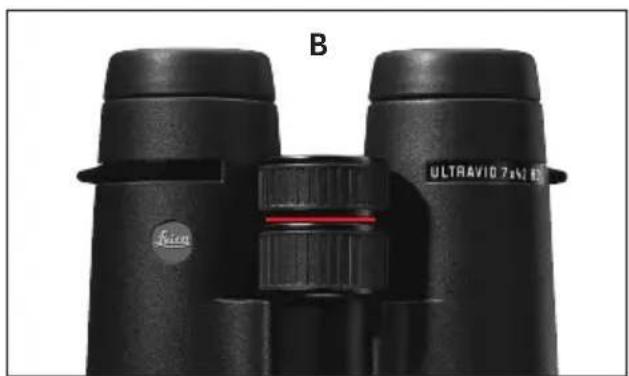

Voor de waarneming zonder bril dient ter compensatie van een individuele gezichtsafwijking de dioptriering (3), die gewoonlijk is vergrendeld (afbeelding A). Voor het ontkoppelen van de twee ringen wordt de dioptriering eruit getrokken (afbeelding B). De ring voor de centrale focussering verandert alleen nog de scherpte van het linker optische systeem, de dioptriering alleen die van het rechter systeem.

Met een van beide ringen wordt dan de betreffende kijker op een object scherp gesteld. Vervolgens met de andere ring de tweede kijker op optimale scherpte ingesteld. De volgorde kan willekeurig worden gekozen. Door de dioptriering naar beneden te drukken, wordt de ingestelde waarde opgeslagen. De ingestelde waarde is gemakkelijk op de nauw-keurige schaal af te lezen.

- De dioptriering is vrij draaibaar, d.w.z. kan per ongeluk meer dan 360° ten opzichte van de ring voor centrale focussering worden verdraaid. Afhankelijk van de vorige stand van de ring voor focussering kan daardoor het focusseerbereik van het gehele systeem aanzienlijk worden be perkt. Let er daarom op, de dioptriering alleen over de afstand te verdraaien, die voor de instelling van de compensatie nodig is.

- Als u enkel links of rechts wilt kijken, moet u het andere oog gesloten houden of die helft van de verrekijker aan de lens voor-aan afdekken.

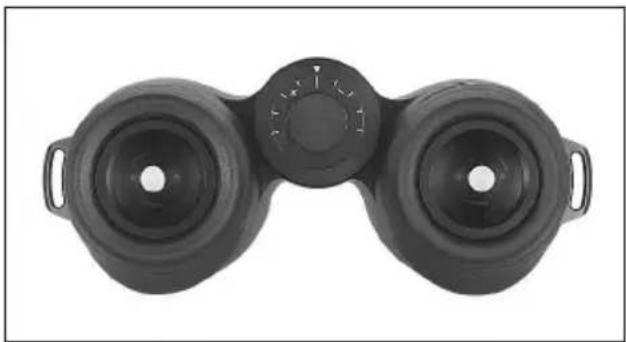

SCHAALGEGEVENS

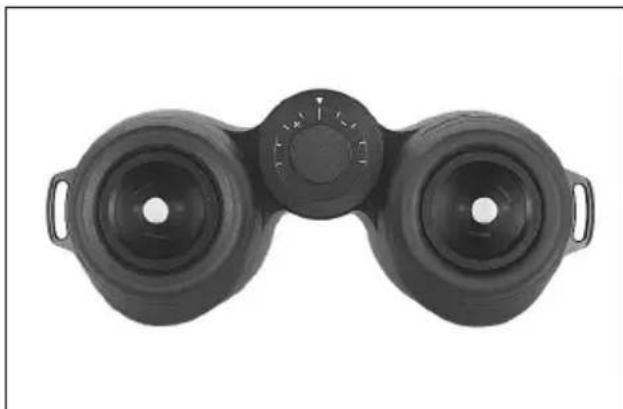

De via de scherpteaanpassing vastgestelde individuele waarde van de gebruiker blijft in gekoppelde toestand van de knophelften ingesteld. Hij behoeft dus slechts één keer vastgesteld te worden. Als de verrekijker door meerdere personen gebruikt wordt en de instelling van de dioptriecompensatie verandert, dan kann hij aan de hand van de eenmal vastgestelde schaalinstelling steeds weer razendsnel individueel angepast worden. Bij de van de schaal af te lezen waarde is de afstand tussen twee streepjes gelijk aan ca. 1 dioptrie-verschil tussen linker en rechter oog.

Speciaal onderhoud van uw Leica Ultravid verrekijker is niet noodzakelijk. Grove vuildeeltjes, zoals bijv. zand, moeten met een fijine penseel verwijderd of weggeblazen worden. Daarbij moeten de twee knophelften gekoppeld zijn. Vingerafdrukken etc. op objectief- en oculairenzen kunnen met een zachte, schone zeem of een stofvrije doek afgeveegd worden. Bij sterkere vervuiling, bijv. van de oculair-schuifhulzen, kan de verrekijker afgespoeld worden onder stromend water om hem schoon te maken. Ook pekelwater moet afgespoeld worden. Vlekken van waterdruppels op het objectief en het oculair kunnen het best verwijderd worden met behulp van een lichtjes met water bevochtigd doekje.

In de middeninstelschroef binnengedrongen vocht (zichtbaar in het schaalvenster) droogt het snelst op als de knophelften (3/4) ontkoppeld zijn.

Alcohol en andere chemische oplossingen mogen niet voor reiniging worden gebruikt.

Let op!

Oefen ook bij het afvegen van sterk vervuild lensoppervlak geen grote druk uit. De coating is weliswaar zeer krasvast, maar kan door zand of zoutkristallen toch worden beschadigd.

ACCESSOIRES Best. nr.

Statiefadapter met 1/4" schroefdraad .....42220 Zwem-draagriem, oranje .....42163

RESERVEONDERDELEN

Als u eens reserveonderdelen voor uw verrekijker nodig hebt, zoals oogschelpen, deksels of draagriem, kunt u zich tot onze Customer Care of uw nationale Leica vertegenwoordiging wenden. De adressen staan op de Garantiekaart.

WAT TE DOEN ALS...

Oorzak

Gebreken

Remedie

- Bij het gebruik wordt a) De verrekijker is niet vol- a) Door de scharnieras meer geen cirkelrond beeld doende aan de persoon- of minderte buigen kan bereikt. lijke oogafstand aangepast. de afstand van de twee verrekijkerbuizen gekorrigeerd worden.

b) De pupil van de gebruiker van de verrekijker.

c) De plaats van de oculair-schuifhulzen voldoet niet aan het juiste gebruik met en zonder bril.

gekorrigeerd worden.

b) Kopstand, ogen- of ligt niet in de uitgangspupil corrigeren.

c) Aanpassing corrigeren: brildragers draaien de oculairhulzen naar binnen: bij gebruik zonder bril: oculairhulzen naar buiten draaien.

verrekijkerpositie

- Vocht in het schaal- fenster. twee knophelften van de correct gekoppeld.

- Bij het schoonmaken onder stromend water waren de gen. Geen gevaar op be-midden-instelschroef niet.

- Knophelften ontkoppelen en het vocht laten opdro- schadiging.

TECHNISCHE GEGEVENS 8x32HD	LEICA ULTRAVID 10x32HD	LEICA ULTRAVID 7x42HD	LEICA ULTRAVID 8x42HD/BL	LEICA ULTRAVID	LEICA ULTRAVID
Vergroting 8x		10x 7x 8x
Diameter objectief		32mm	32mm	42mm	42mm
Uitgangspupil 4mm		3,2mm 6mm	5,25mm
Schemeringsgetal			16	17,9
Geometrische lichtsterkte		16	10,24	36	27,56
Gezichtsveld		135m/1000m7,7°	120m/1000m6,8°	140m/1000m8°	130m/1000m7,4°
Instelgrens dichtbij (bij dioptr. 0)		ca. 2,20m	ca. 2,10m	ca. 3,30m	ca. 3,10m
Uitgangspupillen lengteafstand		13,3mm	13,5mm	17mm	15,9mm
Pupillenafstand		56-74mm
Prismasoort			Dakkant
Coating
op lenzen		High Durable Coating (HDC ^TM ) en waterafstotende AquaDura-coating op buitenlenzen
op prisma's		High Lux System (HLS ^TM ) en coating voor fasecorrectie P40
Dioptrie-compensatie			ca. ±4 Dioptr.
Gebruikstemperatuur			-25° - +55°
Opslagtemperatuur			-40° - +85°
Waterdichtheid			0,5 bar (ca. 5m waterdiepte)
Materiaal behuizing		Magnesium-behuizing met titaan-scharnieras / HD modellen met rubberbekleding
Maaten (B ^1 x H ^2 x L ^1 )		117x55x119mm	117x55x119mm	121x67x142mm	121x67x142mm (HD)121x63x141mm (BL)
Gewicht		ca. 560g	ca. 595g	ca. 765g	ca. 790g/710g (HD/BL)

¹ Bij pupillenafstand 65mm

^2 Bij ingedraaide oogschelpen ^2

TECHNISCHE GEGEVENS LEICA ULTRAVID		LEICA ULTRAVID	LEICA ULTRAVID	LEICA ULTRAVID
	10x42HD/BL	8x50HD	10x50HD	12x50HD
Vergroting	10x	8x	10x	12x
Diameter objectief	42mm	50mm	50mm	50mm
Uitgangspupil	4,2mm	6,25mm	5mm	4,2mm
Schemeringsgetal	20,5		20	22,36
Geometrische lichtsterkte		17,64	39,06	25
Gezichtsveld	110m/1000m	115m/1000m	115m/1000m	100m/1000m
	6,3° (groothoek)	6,6°	6,6° (groothoek)	5,7° (groothoek)
Instelgrens dichtbij(bij dioptr. 0)	ca. 2,95m	ca. 3,60m	ca. 3,35m	ca. 3,25m
Uitgangspupillen lengteafstand	15,8mm	18,1mm	14,6mm	13,2mm
Pupillenafstand	56-74mm	58-74mm	58-74mm	58-74mm
Prismasoort			Dakkant
Coating
op lenzen	High Durable Coating (HDCTM) en waterafstotende AquaDura-coating op buitenlenzen
op prisma's	High Lux System (HLSTM) en coating voor fasecorrectie P40
Dioptrie-compensatie		ca. ±4 Dioptr.
Gebruikstemperatuur		-25° - +55°
Opslagtemperatuur		-40° - +85°
Waterdichtheid		0,5 bar (ca. 5m waterdiepte)
Materiaal behuizing	Magnesium-behuizing met titaan-scharnieras / HD modellen met rubberbekleding
Maaten (B' x H2 x L)	121x67x147mm (HD)	125x70x183mm	125x70x178mm	125x70x183mm
	121x63x146mm (BL)
Gewicht	ca. 765g/695g (HD/BL)	ca. 1010g	ca. 1010g	ca. 1050g

^1 Bij pupillenafstand 65mm
^2 Bij ingedraaide oogschelpen ^2

Leica informatiedienst

Technische vragen over het Leica-programma worden schriftelijk, telefonisch of per e-mail beantwoord door Leica Informations-Service.

Leica Camera AG

Voor het onderhoud van uw Leica uitrusting alsmede in geval van schade kunt u gebruik maken van de Customer Care van Leica Camera AG of een nationale vertegenwoordiging van Leica (voor adressenlijst zie Garan tiekaart). Wend u tot een erkende Leica speciaalzaak.

Leica Camera AG

Customer-Care
