BEDIENUNGSANLEITUNG Ultravid 10x32 HDPlus LEICA

Sehr geehrte Kundin, sehr geehrter Kunde, Der Name Leica steht weltweit für höchste Qualität, feinmechanische Präzision bei äu s- ster Zuverlässigkeit und langer Lebens- dauer. Wir wünschen Ihnen viel Freude und Erfolg mit Ihrem neuen Leica Ultravid Fernglas. Damit Sie es richtig einsetzen können, empfehlen wir Ihnen, zunächst diese Anleitung zu lesen.

LIEFERUMFANG

• Fernglas
• Tragriemen
• Bereitschaftstasche
• Okularschutzdeckel
• 2 Objektiv-Schutzdeckel (nurHD-Modelle)
• Anleitung
• Garantiekarte
• Prüfzertifikat

BEZEICHNUNG DER TEILE

1. Okular-Augenmuscheln
   Stellung a: herausgedreht für Beobachtung ohne Brille
   Stellung b: hereingedreht für Beobachtung mit Brille
2. Ösen für Tragriemen
3. Verriegelbarer Dioptrienring
4. Zentralfokussierungsring
5. Gelenkachse für Einstellung des Augenabstands

inhaLtsVerzeichnis

Vorwort....1

Lieferumfang....1

Bezeichnung der Teile 1

Anwendungsmöglichkeiten....3

Anbringen des Tragriemens und des Okular-Schutzdeckels 3

Montage der Objektiv-Schutzdeckel 3

Einstellen der Augenmuscheln / Verwendung mit und ohne Brille 4

Einstellen des Augenabstands 5

Einstellen der Schärfe / Dioptrienausgleich 6

Skalenangaben 7

Pflege/Reinigung 8

Zubehör 8

Ersatzteile 8

Was tun, wenn....9

Technische Daten 10-11

Leica im Internet und Leica Akademie....12

Leica Infodienst 12

Leica Kundendienst....12

warnhinweise

- Niemals mit dem Fernglas in die Sonne oder andere helle Lichtquellen blicken! Es kann zu Augenverletzungen führen!

- Niemals während des Gehens durch das Fernglas blicken! Sie könnten Hindernisse übersehen!

ANWENDUNGSMÖGLICHKEITEN

Die Leica Ultravid Ferngläser besitzen ein hermetisch abgedichtetes, stickstoffgefülltes, Magnesium-Gehäuse. Sie eignen sich daher auch für den Outdoor-Einsatz. Dabei muss auch auf Nässe keine Rücksicht genommen werden – sie sind bis 5m Wassertiefe absolut dicht und die innenliegende Optik beschlägt nicht.

ANBRINGEN DES TRAGRIEMENS UND DES OKULAR-SCHUTZDECKELS

Siehe Illustration auf hinterer Umschlag seite.

Hinweis:

Falls Sie die Okular-Schutzdeckel am Tragriemen befestigen möchten, muss dies zusammen mit dem Anbringen des Trag riemens am Fernglas erfolgen.

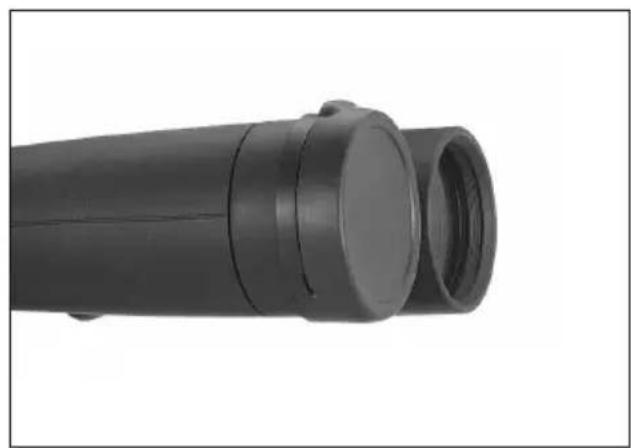

Zur Montage wird der Gummiring des Deckels von der Objektivseite her über das Fernglas gezogen.

* nicht für BL-Versionen

einsteLLen der augenmuscheLn / Verwendung mit und ohne BriLLe

Die Okular-Augenmuscheln (1) lassen sich durch Drehen einfach verstellen und rasten in den gewählten Positionen sicher ein. Zur gründ lichen Reinigung können sie auch ganz entfernt werden.

Für die Beobachtung mit Brille (Bild A) bleiben sie in der ganz eingedrehten Stellung. Für die Beobachtung ohne Brille werden sie durch Drehen gegen den Uhrzeigersinn herausgedreht. Es stehen zwei Positionen zur optimalen Anpassung zur Verfügung (Bilder B, C).

Sind die Okulare stark verschmutzt, empfiehlt es sich, die Augenmuscheln zur Säuberung abzunehmen (Bild D). Dazu werden sie aus der ganz herausgedrehten Position einfach abgezogen.

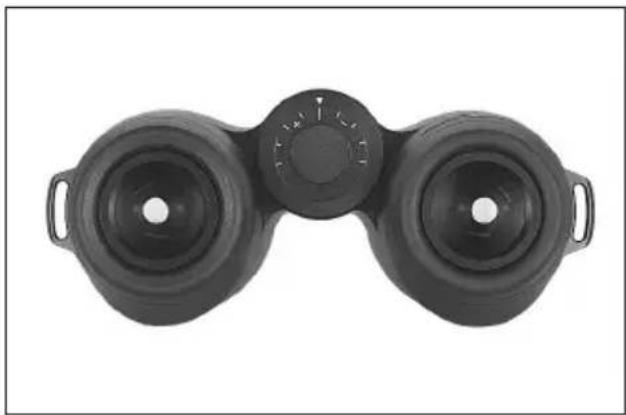

EINSTELLEN DES AUGENABSTANDS

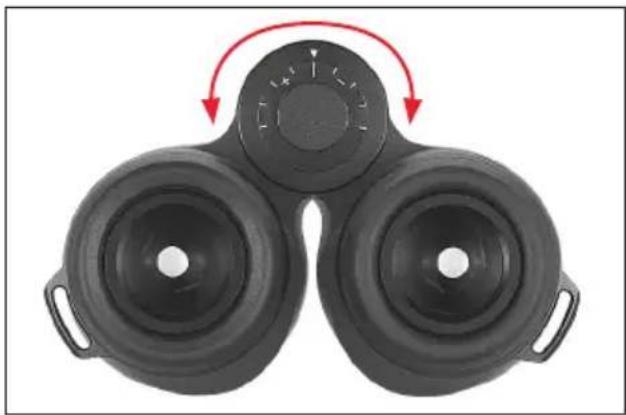

Durch Knicken des Fernglases um die Ge lenkachse (5) wird der individuelle Augenabstand eingestellt. Rechtes und linkes Sehfeld müssen dabei zu einem kreisrunden Bild verschmelzen.

EINSTELLEN DER SCHÄRFE / DIOPTRIENAUSGLEICH

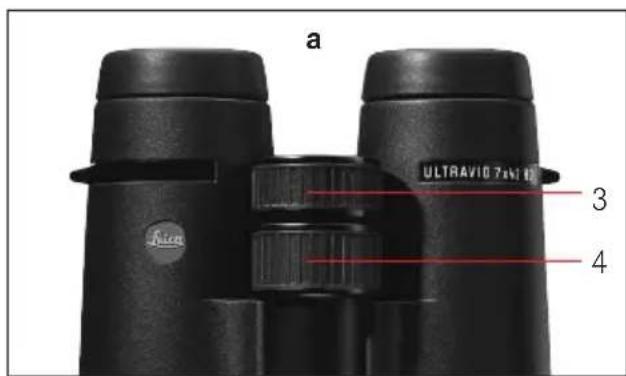

Die Einstellung der Schärfe auf verschieden weit entfernte Objekte erfolgt an den Leica Ultravid Ferngläsern mit dem Zentral-Fokussierungsring (4). Zum Ausgleich individueller Fehlsichtigkeit für die Beobachtung ohne Brille dient der Dioptrienring (3), der normalerweise verriegelt ist (Bild A). Zum Entkoppeln der zwei Ringe wird der Dioptrienring herausgezogen (Bild B). Der Zentral-Fokussierungsring verändert nun nur noch die Schärfe des linken optischen Systems, der Dioptrienring nur die des rechten.

a ULTRAVIO 7x10 L 3 4

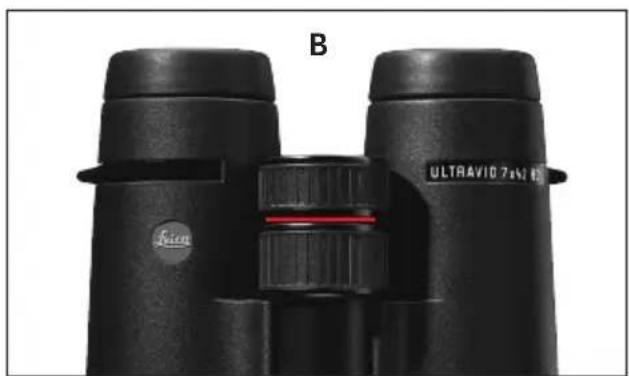

Mit einem der beiden Ringe wird dann das jeweilige Rohr auf ein Objekt scharf gestellt. Anschließend wird an dem anderen Ring das zweite Rohr auf optimale Schärfe eingestellt. Die Reihenfolge kann beliebig gewählt werden. Durch Herunterdrücken des Diop trienrings wird der eingestellte Wert gespeichert. Der jeweils eingestellte Wert lässt sich be quem an der präzisen Skala ablesen.

• Der Dioptrienring ist frei drehbar, d.h. er kann versehentlich um mehr als 360° gegenüber dem Zentral-Fokus sierungsring verdreht werden. Je nach vorheriger Stellung des Zentral -Fokussierungsrings kann dadurch der Fokussierweg des Gesamtsystems erheblich eingeschränkt werden. Achten Sie deshalb darauf, den Dioptrienring stets nur um das zur Einstellung des Ausgleichs notwendige Maß zu drehen.
• Beim einseitigen linken oder rechten Durchblicken sollte das jeweils andere Auge zugekniffen, oder einfach die entsprechende Fernglashälfte vorne am Objektiv zugehalten werden.

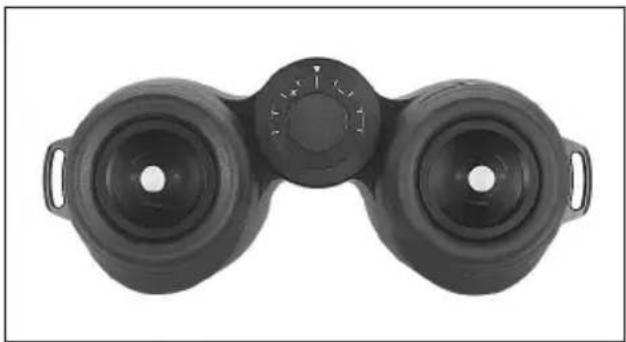

SKALENANGABEN

Der über die Schärfjeanpassung ermittelte individuelle Wert des Benutzers bleibt bei gekoppeltem Zustand der Knopfhälften gesichert. Er muss also nur einmal ermittelt werden. Wird das Fernglas von verschiedenen Personen benutzt und die Einstellung des Dioptrienausgleichs verändert, so kann es anhand der einmal ermittelten Skaleneinstellung immer wieder in Sekundenschnelle individuell angepasst werden.

Bei dem auf der Skala abzulesenden Wert ist der Abstand zwischen zwei Strichen gleich ca. einer Dioptrie Fehlsichtigkeits differenz zwischen linkem und rechtem Auge.

Eine besondere Pflege Ihrer Leica Ultravid Ferngläser ist nicht notwendig. Grobe Schmutzteilchen, wie z.B. Sand, sollten mit einem Haarpinsel entfernt oder weggeblasen werden. Fingerabdrücke u.ä. auf Objektiv- und Okularlinsen können mit einem weichen, sauberen Leder oder staubfreien Tuch abgewischt werden. Bei starker Verschmutzung, z.B. der Okular-Drehhülsen, kann eine Reini gung des Fernglases durch einfaches Ab spülen unter fließendem Wasser erfolgen. Salzwasser sollte ebenso abgespült werden. Wasserflecken auf den Objektiv und Okular linsen lassen sich am einfachsten mit einem mit Wasser befeuchteten Tuch entfernen.

In den Mitteltrieb eingedrungene Feuchtigkeit (sichtbar im Skalenfenster), trocknet am schnellsten ab, wenn die Knopfhälften (3/4) entkoppelt sind.

Alkohol und andere chemische Lösungen dürfen nicht zur Reinigung benutzt werden.

Achtung!

Üben Sie auch beim Abwischen stark verschmutzter Linsenoberflächen keinen großen Druck aus. Die Vergütung ist zwar hoch abriebfest, durch Sand oder Salzkristalle kann sie dennoch beschädigt werden.

ZUBEHÖR Best. Nr.

Stativadapter mit 1/4" Gewinde ..... 42220

Schwimm-Trageriemen, orange ..... 42163

ERSATZTEILE

Falls sie einmal Ersatzteile für Ihr Fernglas benötigen sollten, wie z.B. Augenmuscheln, Deckel oder Tragriemen, wenden Sie sich bitte an unseren Customer Care oder Ihre Leica Landesvertretung. Die Adressen sind in der Garantiekarte aufgeführt.

WAS TUN, WENN...

Fehler

Ursache

Abhilfe

- Bei der Beobachtung wird a) Das Fernglas ist nicht a) Einfach durch stärkeres kein kreisrundes Bild genügend dem persön- oder schwächeres Knicken erreicht. lichen Augenabstand der Gelenkachse den angepasst. Abstand der beiden Fern-glas-Rohre korrigieren.

b) Die Pupille des Beobach- b) Kopfhaltung, Augen- und ters liegt nicht in der Fernglasposition korrigieren. Austrittspupille des Fern- glases.

c) Die Stellung der Okular-Drehhülsen entspricht nicht der richtigen Be-nutzung mit und ohne Brille. c) Anpassung korrigieren: Brillenträger drehen die Okularhülsen hinein; bei Beobachtung ohne Brille: Okularhülsen herausdrehen.

- Feuchtigkeit im Skalenfenster die beiden Knopfhälften des Mitteltriebes nicht korrekt gekoppelt.

- Bei Reinigung unter fließendem Wasser waren abtrocknen lassen. Keine Gefahr einer Beschädigung.

- Knopfhälften entkoppeln und die Feuchtigkeit

TECHNISCHE DATEN 8x32HD	LEICA ULTRAVID 10x32HD 7x42HD 8x42HD/BL		LEICA ULTRAVID 10x32HD 7x42HD 8x42HD/BL		LEICA ULTRAVID 10x32HD 7x42HD 8x42HD/BL
Vergrößerung 8x		10x 7x 8x
Objektivdurchmesser		32mm	32mm		42mm	42mm
Austrittspupille 4mm		3,2mm 6mm		5,25mm
Dämmerungszahl			16		17,9
Geometrische Lichtstärke		16	10,24		36	27,56
Sehfeld		135m/1000m7,7°	120m/1000m6,8°		140m/1000m8°	130m/1000m7,4°
Naheinstellgrenze (bei 0 Dioptr.)		ca. 2,20m	ca. 2,10m		ca. 3,30m	ca. 3,10m
Austrittspupillen-Längsabstand		13,3mm	13,5mm		17mm	15,9mm
Pupillendistanz				56-74mm
Prismenart				Dachkant
Vergütung auf Linsen auf Prismen		High Durable Coating (HDCTM) und hydrophobe Aqua-Dura Vergütung auf Außenlinsen High Lux System (HLSTM) und Phasenkorrekturbelag P40
Dioptrien-Ausgleich				±4 Dioptr.
Funktionstemperatur				-25° bis +55°
Lagertemperatur				-40° bis +85°
Wasserdichtigkeit			0,5 bar (ca. 5m Wassertiefe)
Gehäusematerial		Magnesiumgehäuse mit Titan-Gelenkachse / HD-Modelle gummiarmiert
Maße (B1 x H2 x L1)		117x55x119mm	117x55x119mm		121x67x142mm	121x67x142mm (HD)121x63x141mm (BL)
Gewicht		ca. 560g	ca. 595g		ca. 765g	ca. 790g/710g (HD/BL)

^1 Bei Augenabstand 65mm

^2 Bei eingedrehten Augenmuscheln

TECHNISCHE DATEN	LEICA ULTRAVID10x42HD/BL	LEICA ULTRAVID8x50HD	LEICA ULTRAVID10x50HD	LEICA ULTRAVID12x50HD
Vergrößerung	10x	8x	10x	12x
Objektivdurchmesser	42mm	50mm	50mm	50mm
Austrittspupille	4,2mm	6,25mm	5mm	4,2mm
Dämmerungszahl	20,5		20
Geometrische Lichtstärke		17,64	39,06	25
Sehfeld	110m/1000m6,3° (Weitwinkel)	115m/1000m6,6°	115m/1000m6,6° (Weitwinkel)	100m/1000m5,7° (Weitwinkel)
Naheinstellgrenze (bei 0 Dioptr.)	ca. 2,95m	ca. 3,60m	ca. 3,35m	ca. 3,25m
Austrittspupillen-Längsabstand	15,8mm	18,1mm	14,6mm	13,2mm
Pupillendistanz	56-74mm	58-74mm	58-74mm	58-74mm
Prismenart		Dachkant
Vergütung auf Linsen auf Prismen	High Durable Coating (HDCTM) und hydrophobe Aqua-Dura Vergütung auf Außenlinsen High Lux System (HLSTM) und Phasenkorrekturbelag P40
Dioptrien-Ausgleich		±4 Dioptr.
Funktionstemperatur		-25° bis +55°
Lagertemperatur		-40° bis +85°
Wasserdichtigkeit		0,5 bar (ca. 5m Wassertiefe)
Gehäusematerial	Magnesiumgehäuse mit Titan-Gelenkachse / HD-Modelle gummiarmiert
Maße (B' x H' x L')	121x67x147mm (HD)121x63x146mm (BL)	125x70x183mm	125x70x178mm	125x70x183mm
Gewicht	ca. 765g/695g (HD/BL)	ca. 1010g	ca. 1010g	ca. 1050g

^1 Bei Augenabstand 65mm
^2 Bei eingedrehten Augenmuscheln

Leica infodienst

Anwendungstechnische Fragen zum Leica Programm beantwortet Ihnen, schriftlich, telefonisch, per Fax oder per e-mail der Leica Informations-Service:

Leica Camera AG

Informations-Service

Postfach 1180

D-35599 Solms

Tel.: [phone]

Fax: [phone]

[e-mail]

Leica kundendienst

Für die Wartung Ihrer Leica Ausrüstung sowie in Schadensfällen steht Ihnen die Customer Care Abteilung der Leica Camera AG oder der Reparatur-Service einer Leica Landesvertretung zur Verfügung (Adressenliste siehe Garantiekarte).

Leica Camera AG

Customer Care

Solmser Gewerbepark 8

D-35606 Solms

Tel.: [phone]

Fax: [phone]

[e-mail]
