Ultravid 10x32 HDPlus - Prismáticos LEICA - Manual de uso y guía de instrucciones gratis

MANUAL DE USUARIO Ultravid 10x32 HDPlus LEICA

El nombre de Leica garantiza en todo el mundo la mayor calidad óptica y una mecánica de precisión de gran fiabilidad y larga duración.

Deseamos que disfruten y tengan mucho éxito con su nuevo prismático Leica Ultravid.

Le recomendamos la lectura detenida de estas instrucciones para que pueda utilizarlos correctamente.

VOLUMEN DE SUMINISTRO

• Prismàtico
• Correa de transporte
• Estuche de pronto uso
• Tapa protectora del ocular
• 2 tapas protectoras de objetivo (sólo para modelos HD)
• Instrucciones
• Tarjeta de garantía
• Certificado de comprobación

DENOMINACIÓN DE LOS COMPONENTES

1. Anteojeras para ocular

Posición a: desenroscada para la observación sin gafas

Posición b: enroscada para la observación con gafas

1. Corchetes para correas portadoras
2. Anillo de dioptrías enclavable
3. Anillo de enfoque central
4. Eje de articulación para el ajuste de las distancia del ojo

Índice

Prólogo 61

Volumen de suministro 61

Denominación de los componentes 61

Posibilidades de aplicación 63

Colocación de la correa y de la tapa protectora del ocular 63

Montaje de las tapas protectoras de objetivo 63

Ajuste de las anteojeras / Uso con y sin gafas 64

Ajuste de la distancia del ojo 65

Ajuste del enfoque / Compensación de dioptrías....66

Datos de la escala 67

Cuidado/Limpieza 68

Accesorios....68

Piezas de recambio....68

Qué hacer si... 69

Datos técnicos....70-71

Leica en Internet y Leica Akademie......

72

Servicio de información Leica 72

Servicio postventa Leica 72

indicaciones de seguridad

• No mirar jamás con los prismáticos en dirección al sol u otras fuentes luminosas! Se pueden producir lesiones oculares!
• No mirar a través de los prismáticos mientras anda! Podría no ver algunos obstáculos!

POSIBILIDADES DE APLICACIÓN

Los prismáticos Leica Ultravid poseen un cuerpo de magnesio herméticamente impermeabilizado, relleno de nitrógeno. Por ello, también es apropiado para la ruda aplicación en el exterior. No es necesario que se tenga una consideración especial a la humedad - es absolutamente impermeable hasta una profundidad de 5m y la óptica situada en el interior no se empañía.

COLOCACIÓN DE LA CORREA Y DE LA TAPA PROTECTORA DEL OCULAR

Véase figura en la contratapa.

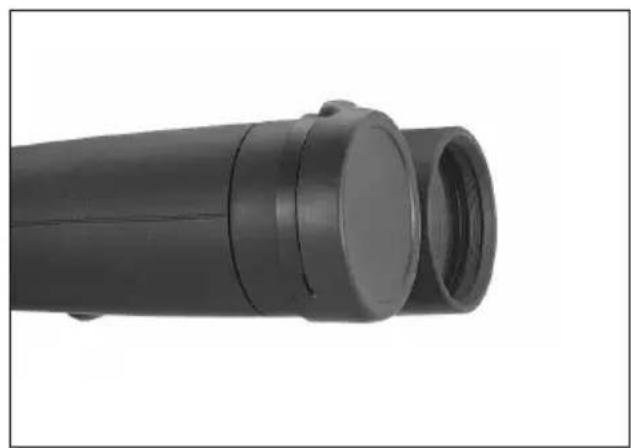

Nota:

Si desea fijar la tapa protectora del ocular en la correa de transporte, esto debe efectuarse conjuntamente con la colocación de la correa de transporte en el prismático.

Para el montaje se extiende el anillo de goma de la tapa desde el lado del objetivo sobre los prismáticos.

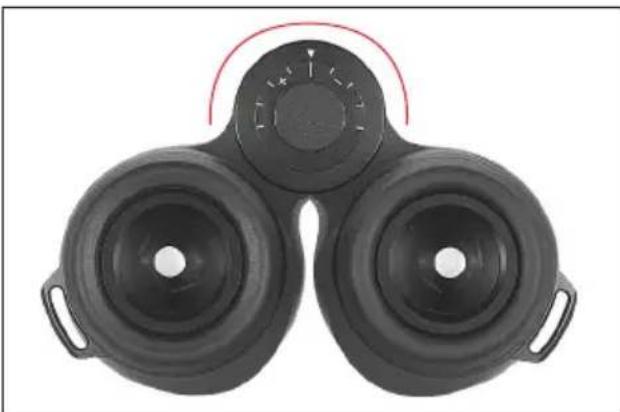

ajuste de Las anteojeras / uso con y sin gafas

Las anteojeras oculares (1) se pueden ajustar simplemente girándolas y encastrándolas de forma segura en las posiciones seleccionadas. Para efectuar una limpieza a fondo se pueden retirar por completo.

Para la observación con gafas (figura A) permanecerán en la posición totalmente enroscada. Para la observación sin gafas se desenroscan mediante un giro en el sentido contrario al de las agujas del reloj. Hay disponibles dos posiciones para una adaptación óptima (figuras B, C).

Si los oculares están muy sucios, se recomienda retirar las anteojeras para la limpieza (figura D). Para hacer esto, simplemente se llevan a cabo cuando están en la posición totalmente desenroscada.

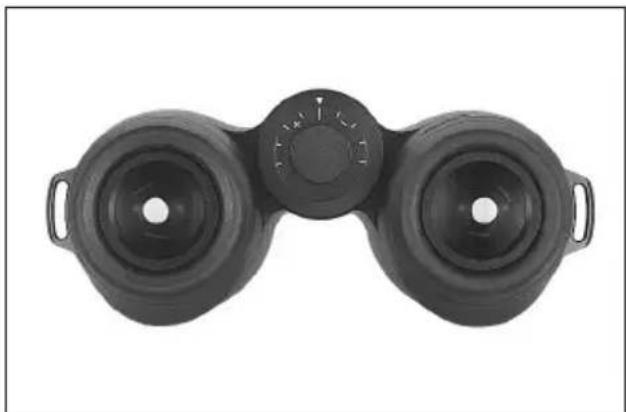

AJUSTE DE LA DISTANCIA DEL OJO

La distancia interocular individual se ajusta doblando los prismáticos en torno al eje articulado (7). El campo visual derecho e izquierdo tienen que fundirse en una imagen circular.

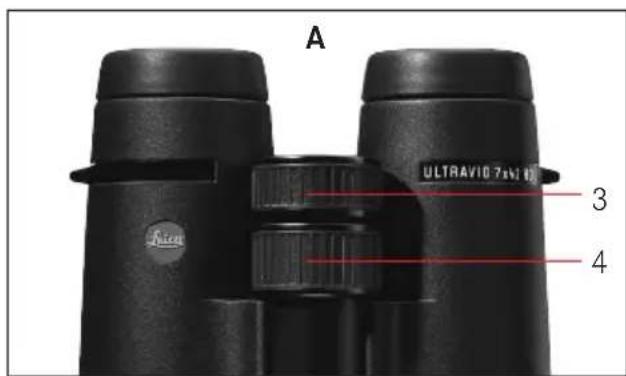

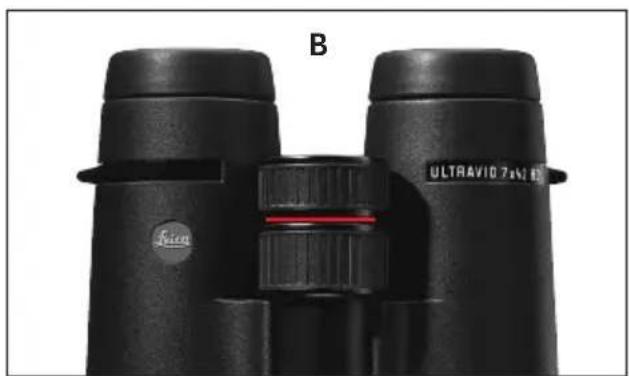

AJUSTE DEL ENFOQUE / COMPENSACIÓN DE DIOPTRÍAS

El ajuste de la nitidez a objetos alejados que se encuentran a distancias distintas se efectúa en los prismáticos Leica Ultravid con el anillo de enfoque central (4).

Para ajustar los defectos de visibilidad individual para la observación sin gafas sirve el anillo de graduación dióptrica (3), el cual se encuentra normalmente bloqueado (figura A). Para desacoplar ambos anillos se extrae el anillo de graduación dióptrica (figura B). El anillo de enfoque central sólo modifica la nitidez del sistema óptico izquierdo, el anillo de graduación dióptrica solamente el del derecho.

A ULTRAVIO 7x10 L 3 4

Con uno de los dos anillos se ajusta nítida mente entonces el tubo respectivo en relación a un objeto. A continuación se ajusta en el otro anillo el segundo tubo a la nitidez óptima. El orden se puede elegir de forma arbitraria. Presionando hacia abajo el anillo de graduación dióptrica se memoriza entonces el valor ajustado. El valor respectiva mente ajustado se puede leer cómodamente en la escala precisa.

- El anillo de graduación dióptrica se puede girar libremente, es decir que se puede girar por descuido más de 360° frente al anillo de enfoque central. Dependiendo de la posición previa del anillo de enfoque central se puede limitar por ello considerablemente la carrera de enfoque del sistema global. Por tanto, preste atención a girar siempre el anillo de graduación dióptrica solamente la medida necesaria para el ajuste de la graduación.

- Para visualizar sólo por el lado derecho o el izquierdo, el otro ojo debe mantenerse cerrado o simplemente mantener tapado el frontal del objetivo del lado apropiado.

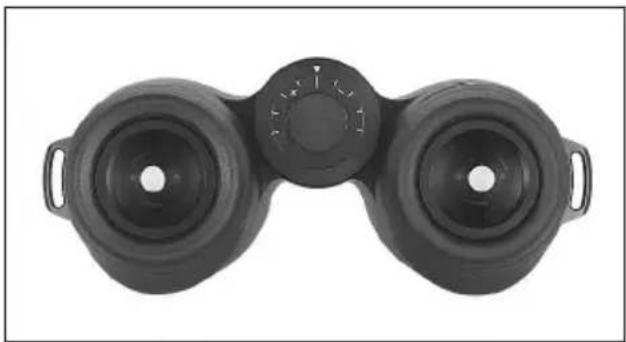

DATOS DE LA ESCALA

El valor individual determinado para el usuario al adaptar el enfoque queda guardado estando acopladas las dos mitades del botón. Este valor sólo se tiene que fijar una vez.

Si varias personas utilizan los prismáticos cambiando el ajuste de compensación de dioptrías, entonces, mediante el ajuste de la escala determinado una sola vez, los prismáticos se pueden volver a adaptar individualmente en cuestión de segundos. En valor a leer en la escala es la distancia entre dos rayas, igual a aprox. 1 dioptría de diferencia de ametropía entre el ojo izquierdo y el derecho.

Para sus prismáticos Leica Ultravid no son necesarios unos cuidados especiales. Las partículas de suciedad grandes, como por ejemplo la arena, se deben limpiar con un pincel de cerdas finas o soplando. Para ello tienen que estar acopladas las dos mitades del botón. Si las lentes del objetivo o del ocular están sucias de huellas dactilares o similares, se pueden limpiar con uns gamuza suave y limpia o con un paño que no tenga polvo. Si, por ejemplo, los (manguitos corredizos del ocular) oculares corredizos están muy sucios, los prismáticos se pueden limpiar enjuagándolos con agua corriente. También se tiene que aclarar el agua salada. Las manchas de agua en lentes y oculares deben retirarse con un paño ligeramente húmedo.

La humedad que penetre en el mando central de enfoque (visible en la ventana de la escala), se seca mejor si están desacopladas las dos mitadas del botón (3/4).

Para limpiar no se deben emplear el alcohol ni otras soluciones químicas.

Atención!

No ejercer ninguna presión excesiva al lim piar las superficies de las lentes que estén muy sucias. El tratamiento antirreflexión es muy resistente a la abrasión, sin embargo puede resultar dañado debido a la arena o los cristales de sal.

ACCESORIOS Ref.

Adaptador de trípode con rosca de 1/4" ..... 42220 Correa de transporte flotante, color naranja ... 42163

PIEZAS DE RECAMBIO

En el caso de que alguna vez necesitara piezas de recambio para sus anteojos como, p. ej. anteojeras, tapas o corres de transporte, diríjase a nuestro Customer Care o a la representación de Leica específica de su país. Las direcciones figuran en la Tarjeta de Garantía.

QUÉ HACER SI...

Causa

Fallo

Solución

- Al observar no se a) Los prismáticos no estan a) Corregir sencillamente la alcanza una imagen adaptados suficiente- distancia entre los dos circular. mente a la distancia tubos de los prismáticos entre los ojos de la abriendo o cerrando el eje persona. articulado.

no queda en la pupila de salida de los prismáticos.

b) La pupila del observador cabeza, de los ojos o de los prismáticos.

b) Corregir la posición de la

c) La posición de los (manguitos) oculares corredizos (del ocular) no corresponde al uso correcto con o sin gafas.

c) Corregir la adaptación: metiendo los (manguitos del ocular) oculares extensibles si se mira con gafas y sacándolos si se mira sin gafas.

- Humedad en la ventana de la escala. dos mitades del botón del acopladas correctamente.

- Al limpiar los prismáticos con agua corriente, las humedad. No hay peligro mando central no estaban

- Desacoplar las dos mitades del botón y dejar secar la de estropear los prismáticos.

DATOS TÉCNICOS8x32HD	LEICA ULTRAVID10x32HD 7x42HD 8x42HD/BL		LEICA ULTRAVID	LEICA ULTRAVID	LEICA ULTRAVID
Aumento 8x	10x 7x 8x
Diámetro del objetivo	32mm	32mm	42mm	42mm
Pupila de salida 4mm	3,2mm 6mm	5,25mm
Indice	16		17,9		17,15
Luminosidad geométrica	16	10,24	36	27,56
Campo visual	135m/1000m7,7°	120m/1000m6,8°	140m/1000m8°	130m/1000m7,4°
Limite de enfoque a corta distancia (con 0 dioptr.)	aprox. 2,20m	aprox. 2,10m	aprox. 3,30m	aprox. 3,10m
Distancia longitudinal de pupilla de salida	13,3mm	13,5mm	17mm	15,9mm
Distancia pupilar		56-74mm
Tipo de prismas		triangular de cristal
Tratamiento antireflexiónen lentesen prismas	High Durable Coating (HDC ^TM ) y compensación AquaDura hidrófoba en lentes externasHigh Lux System (HLS ^TM ) y capa de corrección de fase P40
Compensación de dioptrias		aprox. ±4 dioptr.
Temperatura de funcionamiento		-25° - +55°
Temperatura de almacenamiento		-40° - +85°
Impermeabilidad all vapor de agua		0,5 bar (aprox. 5m de profundidad de agua)
Material de la carcasa	Cuerpo de magnesio con eje articulado de titanio / Modelos HD con protección de goma
Medidas (A ^1 x A ^2 x L ^1 )	117x55x119mm	117x55x119mm	121x67x142mm	121x67x142mm (HD)121x63x141mm (BL)
Peso	aprox. 560g	aprox. 595g	aprox. 765g	aprox. 790g/710g (HD/BL)

^1 Con una distancia de los ojos de 65mm
^2 Con anteojeras de ocular enroscadas

DATOS TÉCNICOS	LEICA ULTRAVID10x42HD/BL	LEICA ULTRAVID8x50HD	LEICA ULTRAVID10x50HD	LEICA ULTRAVID12x50HD
Aumento	10x	8x	10x	12x
Diámetro del objetivo	42mm	50mm	50mm	50mm
Pupila de salida	4,2mm	6,25mm	5mm	4,2mm
Indice	20,5		20
Luminosidad geométrica	17,64	39,06	25	17,64
Campo visual	110m/1000m6,3° (gran angular)	115m/1000m6,6°	115m/1000m6,6° (gran angular)	100m/1000m5,7° (gran angular)
Limite de enfoque a corta distancia (con 0 dioptr.)	aprox. 2,95m	aprox. 3,60m	aprox. 3,35m	aprox. 3,25m
Distancia longitudinal de pupilla de salida	15,8mm	18,1mm	14,6mm	13,2mm
Distancia pupilar	56-74mm	58-74mm	58-74mm	58-74mm
Tipo de prismas	triangular de cristal
Tratamiento antireflexiónen lentesen prismas	High Durable Coating (HDCTM) y compensación AquaDura hidrófoba en lentes externasHigh Lux System (HLSTM) y capa de corrección de fase P40
Compensación de dioptrias	aprox. ±4 dioptr.
Temperatura de funcionamiento	-25° - +55°
Temperatura de almacenamiento	-40° - +85°
Impermeabilidad all vapor de agua	0,5 bar (aprox. 5m de profundidad de agua)
Material de la carcasa	Cuerpo de magnesio con eje articulado de titanio / Modelos HD con protección de goma
Medidas (A' x A' x L')	121x67x147mm (HD)121x63x146mm (BL)	125x70x183mm	125x70x178mm	125x70x183mm
Peso	aprox. 765g/695g (HD/BL)	aprox. 1010g	aprox. 1010g	aprox. 1050g

^1 Con una distancia de los ojos de 65mm
^2 Con anteojeras de ocular enroscadas
