MANUALE UTENTE Ultravid 10x32 HDPlus LEICA

In tutto il mondo, il nome Leica è sinonimo di migliore resa ottica, meccanica di precisione estremamente affidabile e di lunga durata. Le auguriamo molte soddisfazioni e successo con il suo nuovo binocolo Leica Ultravid. Per poterlo utilizzare in modo corretto, Le consigliamo di leggere il presente manuale.

DOTAZIONE

• Binocolo
• Cinghia di trasporto
• Borsa per ogni caso
• Coperchio di protezione dell'oculare
• 2 coperchi di protezione dell'obiettivi (solo nei modelli HD)
• Istruzioni per l'uso
• Tagliando di garanzia
• Certificato di collaudo

DESCRIZIONE DELLE PARTI

1. Conchiglie oculari
   Posizione a: estratte per l'osservazione senza occhiali
   Posizione b: rientrate per l'osservazione con occhiali
2. Ganci per cinghia di trasporto
3. Anello diottrico bloccabile
4. Anello di focalizzazione centrale
5. Asse articolato per la regolazione della distanza degli oculari

indice

Premessa....49

Dotazione 49

Descrizione delle parti....49

Possibilità d'impiego 51

Applicazione della cinghia di trasporto e del coperchio di protezione dell'oculare 51

Montaggio dei coperchi di protezione dell'obiettivi 51

Regolazione delle conchiglie oculari / Uso del binocolo con e senza occhiali....52

Regolazione della distanza degli oculari....53

Messa a fuoco / Compensazione diottrica....54

Scala diottrica....55

Manutenzione/pulizia 56

Accessori....56

Parti di ricambio....56

Che fare quando....57

Dati tecnici....58-59

Leica in Internet e la Accademia Leica 60

Servizio informazioni Leica 60

Servizio assistenza clienti Leica....60

aVVertenze

- Non utilizzare mai il binocolo per osservare il sole o altre forti di luce diretta. Pericolo di danneggiamento alla vista.

- Non osservare mai con il binocolo mentre si cammina. Ciò potrebbe impedire la visione degli ostacoli.

POSSIBILITÀ D'IMPIEGO

I binocoli Leica Ultravid possiedono un alloggiamento di magnesio ermeticamente chiuso e riempito d'azoto, adatto di conseguenza anche all'impiego in condizioni esterne. Non è quindi necessario preoccuparsi che non si bagni - sott'acqua è assolutamente ermetico fino a 5m e l'interno non si appanna.

APPLICAZIONE DELLA CINGHIA DI TRASPORTO E DEL COPERCHIO DI PROTEZIONE DELL'OCULARE

Vedere la figura sul retro copertina.

Nota:

Per fissare del coperchio di protezione alla cinghietta, occorre effettuare questa operazione mentre la cinghietta viene fissata al binocolo.

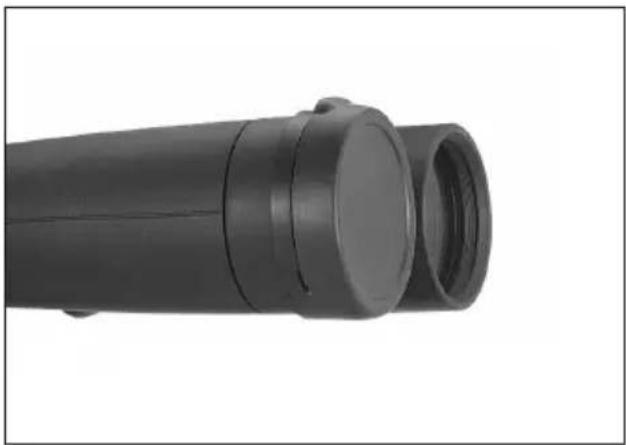

Per il montaggio occorre fare passare l'anello di gomma del coperchio dalla parte dell'obiettivo sul binocolo.

Black binoculars with label 'a B c d' above (no other text or symbols visible)

regoLazione deLLe conchigLie ocuLari / uso deL BinocoLo con e senza occhiaLi

Le conchiglie oculari (1) possono essere facilmente regolate mediante rotazione e si arrestano scattando nella posizione selezionata. Per una pulizia approfondita possono essere rimosse completamente.

Per l'osservazione con occhiali (Immagine A), le conchiglie rimangono nella posizione completamente rientrata. Per l'osservazione senza occhiali, vengono estratte mediante rotazione in senso antiorario. Si dispone di due posizioni per un adattamento ottimale (Immagine B, C).

Se gli oculari sono estremamente sporchi, si consiglia di asportare le conchiglie per la pulizia (Immagine D). Per fare ciò basta girarle verso l'esterno e poi tirarle fuori.

REGOLAZIONE DELLA DISTANZA DEGLI OCULARI

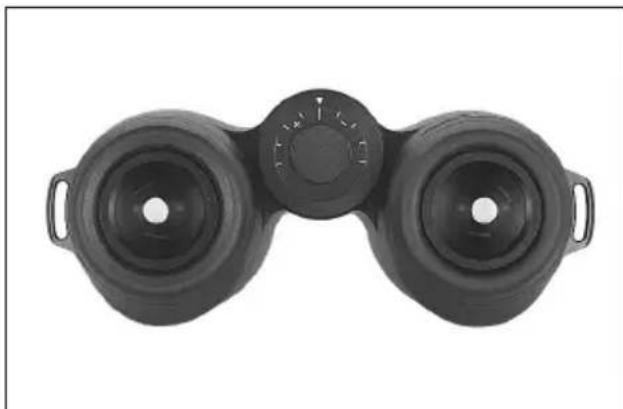

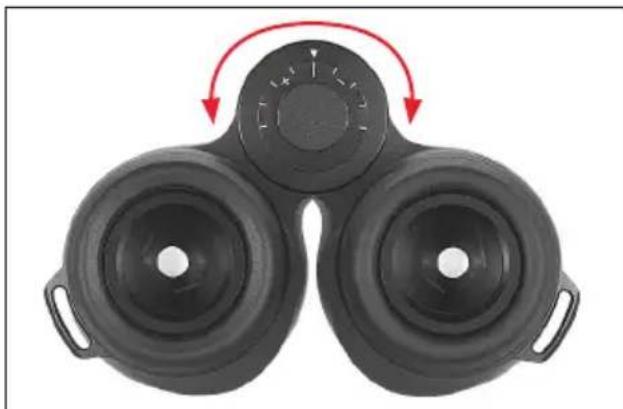

Per regolare la corretta distanza interpupillare agite sullo snodo incernierato centrale (5). I campi di visione dell'occhio destro devono fondersi e produrre un'unica immagine circolare.

MESSA A FUOCO / COMPENSAZIONE DIOTTRICA

La regolazione della nitidezza su oggetti diffe- rentemente distanti nei binocoli Leica Ultravid avviene per mezzo della ghiera centrale di messa a fuoco (4).

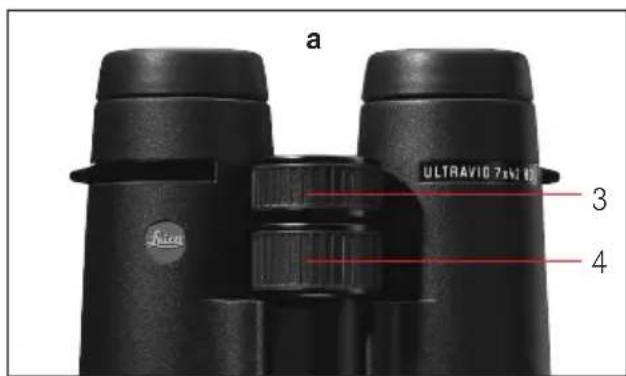

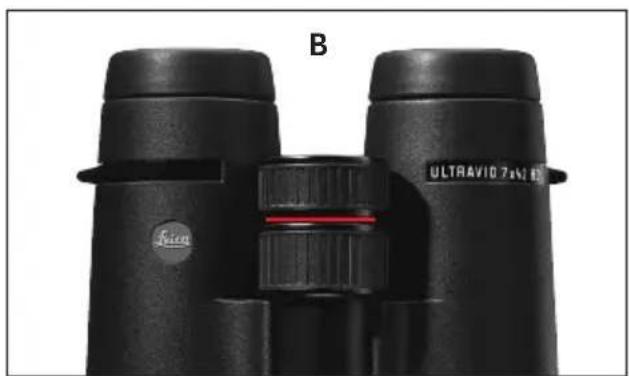

Per compensare i disturbi visivi individuali per l'osservazione senza occhiali da vista si impiega la ghiera delle diottrie (3), che normalmente è bloccata (figura A). Per disaccoppiare le due ghiere occorre estrarre la ghiera delle diottrie (figura B). La ghiera centrale di messa a fuoco a questo punto varia soltanto la nitidezza del sistema ottico sinistro, mentre la ghiera delle diottrie soltanto quella del sistema destro.

a ULTRAVIO 7x10 L 3 4

Mediante una delle due ghiere si potrà quindi mettere a fuoco il rispettivo cannocchiale su di un oggetto. Successivamente occorre mettere a fuoco il secondo cannocchiale mediante l'altra ghiera ad una nitidezza ottimale.

L'ordine può essere a piacere. Premendo in basso la ghiera delle diottrie viene memorizzato il valore impostato. Il valore rispettivamente impostato può essere comodamente letto nella scala di precisione.

- La ghiera delle diottrie può essere scelta a piacere, cioè può essere girata sbada-tamente anche di oltre 360° rispetto alla ghiera centrale di messa a fuoco. A secon-da della regolazione eseguita in precedenza sulla ghiera centrale di messa a fuoco non è da escludere una notevole restrizione della corsa di messa a fuoco dell'intero sistema. Pertanto, si raccomanda di girare la ghiera delle diottrie sempre e soltanto per la misura realmente necessaria alla regolazione di compensazione.

- Verificando singolarmente la parte sinistra o destra del binocolo occorre chiudere l'altro occhio o porre semplicemente la mano davanti all'altro obiettivo.

SCALA DIOTTRICA

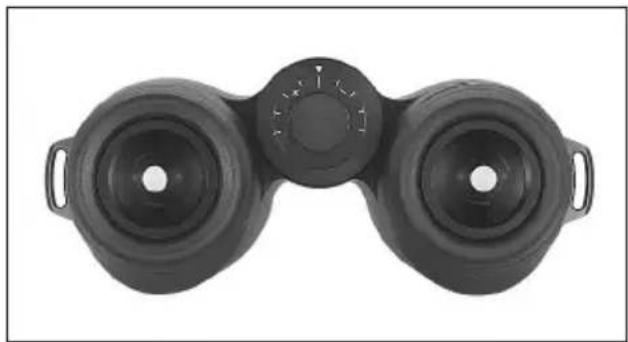

Il valore diottrico individuale dell'utente, determinato mediante la regolazione diottrica, viene conservato nel caso in cui le due ghiere della manopola siano unite. È necessario quindi rilevarlo una sola volta. Nel caso in cui il binocolo venga utilizzato da più persone e la regolazione diottrica venga modificata, è possibile, sulla base della lettura della scala diottrica, reimpostarla individualmente nel giro di pochi secondi. Ogni lineetta sulla scala graduata corrisponde ad circa una diottrica di differenza tra i due occhi.

MANUTENZIONE/PULIZIA

Il Vostro binocolo Leica Ultravid non richiede delle manutenzioni particolari. Le particelle di sporco, come ad es. sabbia, devono essere rimosse con un pennello o con aria compressa. In questo caso, le due metà della ghiera di messa a fuoco devono essere unite. Le impronte digitali e simili sulle lenti dell'obiettivo e dell'oculare possono essere rimosse con un panno in microfibra pulito. In caso di forti impurità, ad es. degli oculari telescopici, il binocolo può essere lavato con acqua corrente. Anche il sale marino deve essere rimosso con acqua dolce. Per eliminare macchie causate da residui di acqua su lenti o oculari, impiegare un panno di cotone leggermente umido (acqua). Eventuale umidità penetrata nella manopola centrale (visibile

nella finestra della scala diottrica), si asciuga più rapidamente quando le due ghiere (3 / 4) sono separate.

Non impiegare alcol o altre soluzioni chimiche per pulire.

Attenzione!

Non esercitare alcuna pressione eccessiva neanche per lavare via le macchie fortemente ostinate dalle lenti. La bonifica è altamente resistente all'abrasione, ma ciononostante la sabbia o i cristalli di sale possono causare dei danni.

ACCESSORI N. Ord.

Adattatore per treppiede con innesto a vite 1/4"....42220

Tracolla da nuoto, arancione ....42163

PARTI DI RICAMBIO

Se qualche volta avete bisogni di ordinare dei ricambi per il Vostro binocolo, quali ad esempio oculari, coperchi o tracolle, Vi preghiamo di rivolgerVi al nostro servizio clienti o alla Vostra concessionaria locale Leica. I rispettivi indirizzi sono riportati nel Certificato di Garanzia.

CHE FARE QUANDO...

Problema

Causa

Rimedio

- Nell'osservazione non a) Non è stata impostata la a) Correggere la distanza tra si ottiene un'immagine distanza interpupillare i due oculari agendo sullo nitida. adeguata. a cerniera centrale.

b) La pupilla dell'osservatore b) Correggere la posizione non combacia con la pupilla della testa, degli occhi o di uscita del binocolo. del binocolo.

c) La posizione dell'oculare non corrisponde al corretto utilizzo con e senza occhiali.

c) Correggere la regolazione: I portatori di occhiali spin- gano le conchiglie oculari all'interno; in caso di os- servazione senza occhiali: estrarre le conchiglie oculari.

- Umidità nella finestra della scala diottrica.

- Durante la pulizia con acqua corrente, le due ghiere della manopola centrale non erano unite in maniera coretta.

- Separare le due ghiere della della manopola e lasciar asciugare l'umidità. Nessun pericolo di danneg- giamento.

DATI TECNICI8x32HD	LEICA ULTRAVID10x32HD 7x42HD 8x42HD/BL		LEICA ULTRAVID	LEICA ULTRAVID	LEICA ULTRAVID
Ingrandimento 8x	10x 7x 8x
Diametro obiettivo	32mm	32mm	42mm	42mm
Pupilla di uscita 4mm	3,2mm 6mm	5,25mm
Fattore crepuscolare	16	17,9		17,15
Intensità luminosa geometrica	16	10,24	36	27,56
Campo visivo	135m/1000m7,7°	120m/1000m6,8°	140m/1000m8°	130m/1000m7,4°
Limite per riprese a distanza ravvicinata (in 0 diottrie)	ca. 2,20m	ca. 2,10m	ca. 3,30m	ca. 3,10m
Distanza longitudinale della pupilla d'uscita	13,3mm	13,5mm	17mm	15,9mm
Distanza oculari		56-74mm
Tipo di prismi		Angolo retto
Rivestimento di correzione su lenti su prismi	High Durable Coating (HDCTM) e lenti esterne sottoposte a trattamento idrorepellente AquaDura Sistema High Lux (HLSTM) e corezione di fase a strato P40
Correzione diottrica per occhio		ca. ±4 diottrie
Temperatura di funzionamento		-25° - +55°
Temperatura di magazzinaggio		-40° - +85°
Impermeabilità all'acqua		0,5 bar (ca. 5m di profondità sott'acqua)
Materiale del corpo	Corpo di magnesio con asse articolato di titanio / Modelli HD con rivestimento in gomma
Dimensioni (L1 x A2 x L1)	117x55x119mm	117x55x119mm	121x67x142mm	121x67x142mm (HD)121x63x141mm (BL)
Peso	ca. 560g	ca. 595g	ca. 765g	ca.790g/710g (HD/BL)

^1 In caso di distanza oculari di 65mm
^2 Con conchiglie rientrate

DATI TECNICI	LEICA ULTRAVID10x42HD/BL	LEICA ULTRAVID8x50HD	LEICA ULTRAVID10x50HD	LEICA ULTRAVID12x50HD
Ingrandimento	10x	8x	10x	12x
Diametro obiettivo	42mm	50mm	50mm	50mm
Pupilla di uscita	4,2mm	6,25mm	5mm	4,2mm
Fattore crepuscolare	20,5	20		22,36
Intensità luminosa geometrica		17,64	39,06	25	17,64
Campo visivo	110m/1000m6,3° (grandangolare)	115m/1000m6,6°	115m/1000m6,6° (grandangolare)	100m/1000m5,7° (grandangolare)
Limite per riprese a distanza ravvicinata (in 0 diottrie)	ca. 2,95m	ca. 3,60m	ca. 3,35m	ca. 3,25m
Distanza longitudinale della pupilla d'uscita	15,8mm	18,1mm	14,6mm	13,2mm
Distanza oculari	56-74mm	58-74mm	58-74mm	58-74mm
Tipo di prismi	Angolo retto
Rivestimento di correzione su lenti su prismi	High Durable Coating (HDC ^TM ) e lenti esterne sottoposte a trattamento idrorepellente AquaDuraSistema High Lux (HLS ^TM ) e corezione di fase a strato P40
Correzione diottrica per occhio	ca. ±4 diottrie
Temperatura di funzionamento	-25° - +55°
Temperatura di magazzinaggio	-40° - +85°
Impermeabilità all'acqua	0,5 bar (ca. 5m di profondità sott'acqua)
Materiale del corpo	Corpo di magnesio con asse articolato di titanio / Modelli HD con rivestimento in gomma
Dimensioni (L ^1 x A ^2 x L ^1 )	121x67x147mm (HD)121x63x146mm (BL)	125x70x183mm	125x70x178mm	125x70x183mm
Peso	ca. 765g/695g (HD/BL)	ca. 1010g	ca. 1010g	ca.1050g

^1 In caso di distanza oculari di 65mm
^2 Con conchiglie rientrate

serVizio informazioni Leica

Il servizo informazioni Leica risponde per iscritto, telefono o e-mail a domande tecniche riguardanti l'applicazione del programma Leica:
