MODE D'EMPLOI 10820 Roco

▶ Steam, diesel and E-loco driving stands available in the AppStore and from Google Play (as of July 2012) ▶ Further apps on major new pro- ducts and long-term favourites in preparation ▶ For iPads v1.3 and over and Android tablets v2.3 or over5960 Informations juridiques Informations juridiques Avant la mise en service du système numérique Z21, veuillez prendre connaissance des informations suivantes : ▶ Toute prestation de garantie est exclue en cas d’endommagements ou de dysfonctionnements qui surviennent lorsque vous combinez les composants Roco ou Fleischmann avec des produits de fabricants tiers. ▶ L’ouverture du boîtier de la centrale numérique Z21 et du router entraîne une expiration immédiate de la garantie. ▶ E ectuez les travaux de raccordement et de branchement uniquement lorsque l’alimentation électrique est coupée ! ▶ Travaillez avec précautions et veillez à exclure tout risque de court-circuit lors du branchement au réseau de rails ! Un branchement incorrect pourrait détruire les composants numériques. Si nécessaire, faites vous conseiller par votre revendeur spécialisé. ▶ Ne branchez en aucun cas des transformateurs analogiques ou d’autres systèmes ou centrales numériques sur le même circuit électrique ou sur les circuits électriques adjacents en parallèle à la commande numérique. Cela risquerait de détruire la centrale numérique Z21 ! ▶ N’utilisez pas la centrale numérique Z21 avec les anciens amplifi cateurs Roco (par ex. les amplifi cateurs avec les réf. 10761 et 10764). Mentions légales Tous droits, modifi cations, erreurs et possibilités de livraison réservés. Caractéristiques et fi gures fournies à titre indicatif et sans engagement. Sous réserve de modifi cations. / Editeur : Modelleisenbahn München GmbH / Triebstr. 14 / 80993 München / Allemagne Änderungen von Konstruktion und Ausführung vorbehalten! • We reserve the right to change the construction and design! • Nous nous réservons le droit de modifi er la construction et le dessin ! • Ci riserviamo il diritto di variare la costruzione e il design! • Verandering van model en construcie voorbe- hounden. Bitte diese Beschreibung zum späteren Gebrauch aufbewahren! • Please retain these instructions for further reference! • Pire d‘bien vouloir conserver ce mode d’emploi en vue d’une future utilisation ! • Conservate queste istruczioni per un futuro utiliozzo! • Deze handleding altijd bewaren.61 Avant-propos Nous vous remercions d’avoir choisi le système numérique Z21 Roco et Fleischmann ! Grâce au système numérique Z21, le contrôle du chemin de fer miniature sera plus simple et plus passion- nant que jamais auparavant : Il vous permettra de contrôler les locomotives, les aiguillages et les compo- sants numériques Roco et Fleischmann en toute simplicité et confortablement à partir de votre smartpho- ne ou tablette tactile – divertissement maximal garanti dès les premières secondes ! Le système numérique Z21 consiste des trois composants suivants: ▶ La centrale numérique Z21 est une centrale performante multi-protocole de dernière génération. Elle s’intègre parfaitement dans votre installation et vous permet de contrôler locomotives et composants numériques en toute simplicité et confortablement à partir de votre mobile à écran tactile, votre tablette tactile ou à l’aide de votre multiMAUS. ▶ L’application Mobile Z21 est un logiciel de commande universel compatible pour les smartphones et tablettes tactiles dotés du système d’exploitation Android ou iOS. L’application vous permet de contrôler avec votre smartphone toutes les locomotives équipées d’un décodeur DCC ou Motorola et de pro- grammer les bibliothèques de locomotives, les locomotives, les fonctions des locomotives ainsi que les autres composants numériques. ▶ Les postes de conduite Z21 sont des applications qui reproduisent fidèlement et de manière détaillée les postes de conduite réels. Glissez vous dans le rôle de machiniste et pilotez vos locomotives préférées à partir de votre tablette tactile en utilisant un poste de conduite reproduit avec exactitude. Sur les pages suivantes, nous vous dévoilons tout ce que vous devez savoir pour pouvoir brancher le système numérique Z21 à votre installation et le mettre en service. Dans ce manuel vous trouverez éga- lement de nombreux conseils pratiques pour piloter en numérique et pour apprendre quels composants numériques Roco et Fleischmann vous pourrez combiner avec le système numérique Z21. Comme vous pouvez le constatez : Il y a bien des choses à voir. Commençons ! Français62 Contenu Ports et bornes de la centrale numérique Z21 ................................................................................... 63 1. Déballer, brancher, piloter ............................................................................................................... 64

1.1 Voici comment brancher votre système numérique Z21 ............................................................. 64

1.2 Voici comment mettre en marche le router WIFI .........................................................................66 1.3 Voici comment installer l’application Mobile Z21 ......................................................................... 66

2. La centrale numérique Z21 : Commande d’une nouvelle génération ........................................... 67

2.1 Branchement d’appareils de commande supplémentaires ........................................................ 68

2.2 Compatibilité avec les composants Roco et Fleischmann ......................................................... 68

• 2.3 Alimentation électrique de la centrale numérique Z21 p. 69
• 2.4 Commande des locomotives numériques p. 70
• 2.5 Conversion des locomotives analogiques p. 71
• 2.6 Reset de la centrale numérique Z21 p. 71
• 2.7 Mise à jour de la centrale numérique Z21 p. 71
• 2.8 Voie de programmation et de lecture p. 72

2.9 Rétrosignalisation au niveau du rail de programmation et du rail principal ............................. 73

• 3. Piloter avec le Booster p. 74
• 4. Boucles de retournement en mode numérique p. 76
• 5. Application mobile Z21 : Premiers pas p. 78
• 5.1 Commande p. 79
• 5.2 Réglages p. 80
• 5.3 Bibliothèque des locomotives p. 81
• 5.4 Programmation – réglages des locomotives p. 82
• 5.5 Accès aux fonctions des locomotives p. 83
• 5.6 Attribution des fonctions numériques p. 84
• 5.7 Créer et commuter des composants magnétiques p. 85
• 6. Perspective des postes de conduite p. 86
• Sommaire63 Ports et bornes Contenu Ports et bornes de la centrale numérique Z21 p. 63
• 1. Déballer, brancher, piloter p. 64

1.1 Voici comment brancher votre système numérique Z21 ............................................................. 64

1.2 Voici comment mettre en marche le router WIFI .........................................................................66 1.3 Voici comment installer l’application Mobile Z21 ......................................................................... 66

2. La centrale numérique Z21 : Commande d’une nouvelle génération ........................................... 67

2.1 Branchement d’appareils de commande supplémentaires ........................................................ 68

2.2 Compatibilité avec les composants Roco et Fleischmann ......................................................... 68

• 2.3 Alimentation électrique de la centrale numérique Z21 p. 69
• 2.4 Commande des locomotives numériques p. 70
• 2.5 Conversion des locomotives analogiques p. 71
• 2.6 Reset de la centrale numérique Z21 p. 71
• 2.7 Mise à jour de la centrale numérique Z21 p. 71
• 2.8 Voie de programmation et de lecture p. 72

2.9 Rétrosignalisation au niveau du rail de programmation et du rail principal ............................. 73

Ce manuel vous apprendra à mettre en service votre système numérique Z21 et à contrôler votre installation à l’aide des applications Mobile Z21 et postes de conduite. Avant de poursuivre, préparez les objets suivants : la centrale numérique Z21 et son adaptateur d’alimentation le router WIFI fourni et son adaptateur d’alimentation le câble réseau fourni votre smartphone ou votre tablette tactile avec accès à Internet ou/et en plus la multiMAUS (n° art. 10810) De plus, vous aurez bien entendu besoin de l’accès à votre installation de trains miniature Roco ou Fleischmann, de préférence à l’aide d’un rail d’alimentation sans condensateurs, par ex. réf. 61190 (geoLine), réf. 42517 (RocoLine), réf. 22217 (Fleischmann N) ou réf. 6430 (Fleischmann H).

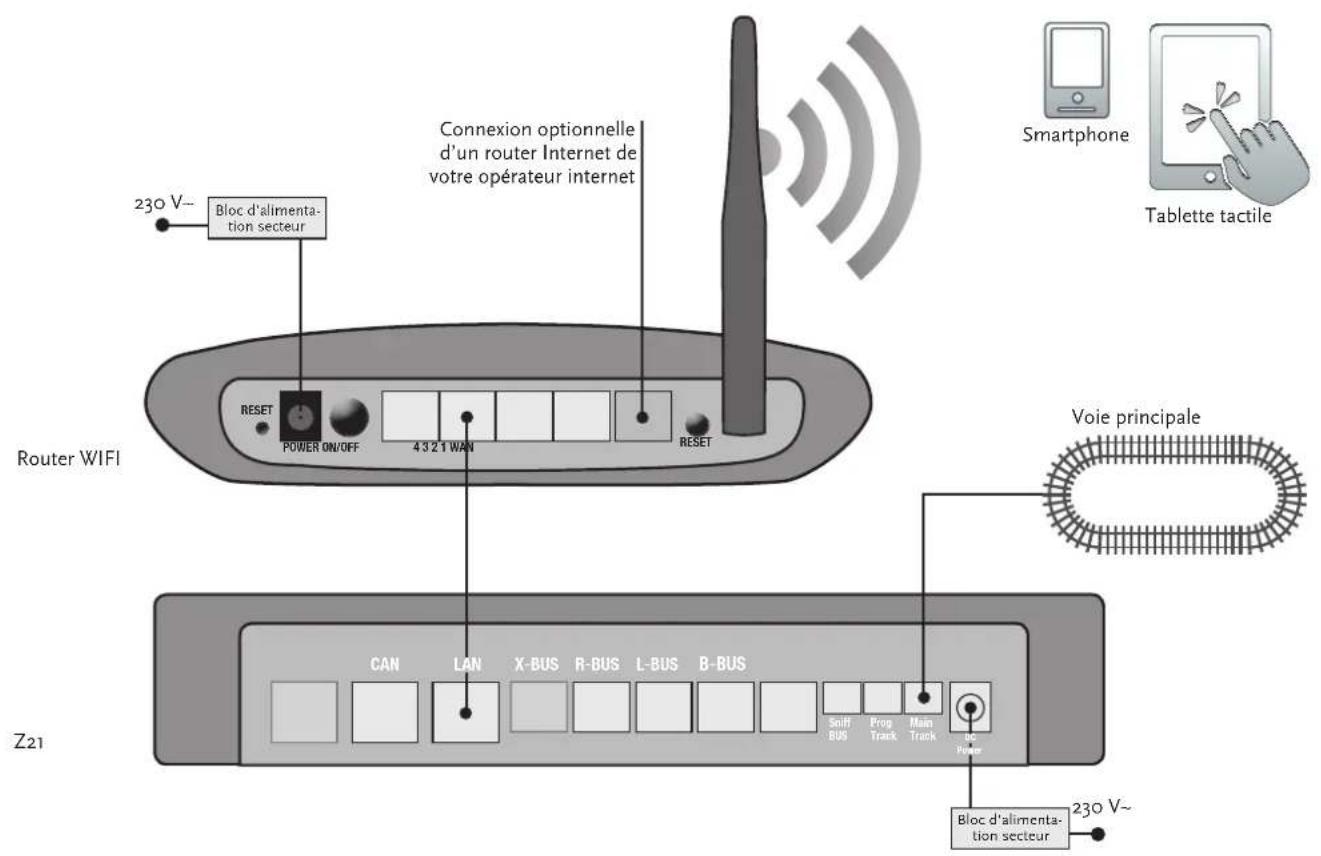

1.1 Voici comment brancher votre système numérique Z21

1. Positionnez la centrale numérique Z21 à un endroit bien accessible de l’installation.

2. Fixez la douille de serrage fournie au rail d’alimentation. Faites en sorte que les contacts soient

établis de manière sûre.

2. Branchez le câble du rail d’alimentation à la borne du rail « Main Track » de la centrale

3. Branchez l’adaptateur d’alimentation à la borne « DC Power ».

4. Branchez l’adaptateur d’alimentation de la centrale numérique dans la prise électrique.65

Instructions de montage Tablette tactile Smartphone

RESETPOWER ON/OFF4 3 2 1 WANRESET

230 V~ Bloc d’alimenta-tion secteurSniff BUS Prog Track Main Track 230 V~ Voie principale Router WIFI Z21 Connexion optionnelle d’un router Internet de votre opérateur internet

CAN LAN X-BUS R-BUS L-BUS B-BUS

PowerBloc d’alimenta-tion secteur Français66 A partir de la page 74 vous app- rendrez quels autres composants Roco et Fleischmann vous pouvez utiliser sur la centrale numérique Z21.

1.2 Voici comment mettre en marche le router WIFI

Pour continuer, branchez la centrale numérique Z21 au router WIFI fourni afi n de pouvoir contrôler votre installation par l’intermédiaire d’appareils externes sans fi l comme votre smartphone ou votre tablette tactile.

1. Positionnez le router WIFI sur ou à côté de la centrale. Choisissez l’emplacement de manière à

permettre une connexion sans perturbations entre le router et la tablette tactile.

2. Utilisez le câble réseau fourni pour brancher le port LAN de la centrale numérique à l’un des

ports LAN du router WIFI.

3. Si vous disposez d’une connexion à l’Internet, vous pouvez connecter le router WIFI par

l’intermédiaire du port WAN au router fourni par votre opérateur Internet. Vous pourrez alors utiliser la connexion pour accéder à tout moment à l’Internet avec votre smartphone ou votre Tablette tactile – par exemple pour lancer des mises à jour ou consulter des informations.

4. Branchez le router WIFI à la prise électrique.

Terminé ! Votre système numérique Z21 est à présent prêt pour être utilisé. Au chapitre suivant vous apprendrez à installer l’application de commande Mobile Z21 sur votre smartphone et à connecter votre smartphone ou votre tablette tactile à la centrale numérique Z21.

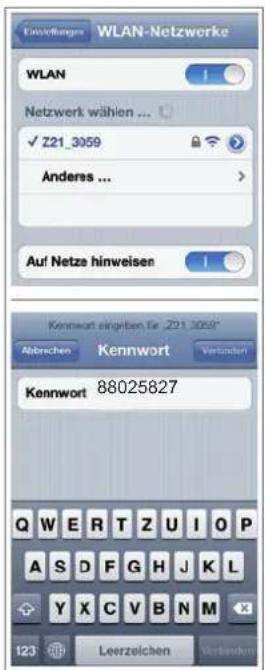

1.3 Voici comment installer l’application Mobile Z21

▶ Faites en sorte que votre smartphone ou tablette tactile soient connectés à l’Internet. ▶ Connectez le smartphone ou la tablette tactile au WIFI Z21. Pour plus d’informations sur les modalités de connexion avec les systèmes Android et iOS, veuillez consulter le manuel de votre appareil. ▶ Si vous utilisez un iPad (à partir de la v1.3) ou un iPhone ou iPod (à partir de la version iOS 4.2), allez dans l’AppStore. ▶ Si vous utilisez un smartphone ou une tablette avec système Android (à partir de la v2.3), allez sur Google Play. Confi guration minimale du système pour l’application Mobile Z21 : ▶ iPad à partir de la v1.3 ▶ iPhone et iPod avec iOS 4.2 ou plus récent ▶ Appareils Android à partir de la v2.3 Quick-Start-Guide67 Centrale numérique Ordinateur portable ou ordinateur fi xe Votre chemin de fer miniature multiMAUS iPad ou tablette Android iPhone ou smartphone Android smartphone Android Z21 avec router WIFI Ordinateur portable ou ordinateur fi xe Ordinateur portable Votre chemin de fer Votre chemin de fer miniature multiMAUS multiMAUS Z21 avec router WIFI ▶ En utilisant la fonctionnalité de recherche, cherchez l’application « Z21 Mobile ». Installez l’application. ▶ Démarrez l’Application. L’écran de démarrage s’ouvre. Et c’est parti ! ▶ A partir de la page 78 vous trouverez davantage d’informations sur l’utilisation de l’application Mobile Z21.

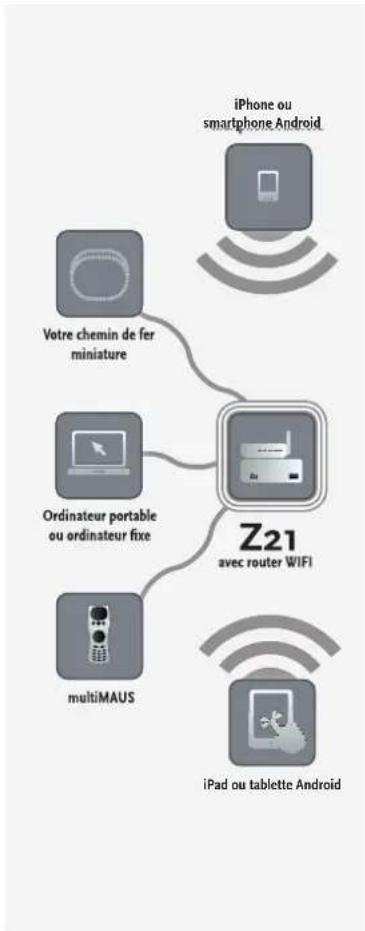

2. La centrale numérique Z21

Avec Roco et Fleischmann, prenez le départ vers l’avenir de la commande des chemins de fer mini- atures : La centrale numérique Z21 vous permet de contrôler confortablement votre installation à partir de votre smartphone ou de votre tablette tactile – un divertissement maximal au pilotage et une grande fi délité au modèle d’origine. La centrale multi-protocole de dernière génération est le système de commande idéal pour les locomotives équipées d’un décodeur DCC ou Motorola et la commande parfaite pour vos com- posants numériques. La centrale relie votre installation et vos locomotives numériques via WIFI à votre smartphone ou tablette tactile avec les applications de commande qui y sont installées, en option aussi avec nos postes de conduite numériques ou l’application Mobile Z21. ▶ Commande jusqu’à 9.999 décodeurs DCC de locomotives ▶ Commande jusqu’à 2.048 décodeurs DCC d’aiguillages ▶ Tension de la voie réglable et stabilisée (12-24 V, 3 A) pour une conduite régulière ▶ Compatible avec tous les modèles de multiMAUS et avec la Lokmaus 2 ▶ Branchement séparé de la voie de programmation avec mise à jour du décodeur Zimo ▶ Reconnaissance automatique des locomotives et rétrosignalisation via RailCom

▶ De nombreuses interfaces : LAN, trois X-Bus, module de surveillance et détection Roco, bus Loco Net, CAN et Booster, bus Sni er ▶ Mises à jour des logiciels et des sons par l’intermédiaire du smartphone Français68 Centrale numérique Attention : Ne branchez en aucun cas des transformateurs analogiques au circuit électrique de votre système numérique ! Cela détruirait votre centrale numérique Z21 !

2.1 Branchement d’appareils de commande supplémentaires

Vous préférerez probablement commander votre système numérique Z21 avec votre smartphone ou votre tablette tactile. Si cependant vous désirez piloter à plusieurs ou bien si vous ne disposez pas toujours d’un smartphone, vous pouvez également brancher vos anciens appareils comme la multi- MAUS ou la Lokmaus directement sur les ports « X-BUS » de la centrale numérique. Chacun de ces appareils de commande permet d’accéder à toutes les locomotives et à tous les composants numériques. A tout moment vous pouvez prendre la relève des autres appareils de commande en choisissant tout simplement une fonction dans l’application Mobile Z21 pour la locomotive voulue et en actionnant le variateur de la locomotive.

2.2 Compatibilité avec les composants Roco et Fleischmann

La centrale numérique Z21 est conçue de manière à permettre d’y brancher sans aucun problème tous les appareils numériques Roco et Fleischmann qui se basent sur les protocoles RocoNet ou X-BUS. En particulier les appareils suivants : ▶ multiMAUS, Lokmaus 2 et Lokmaus R3 (réf. 10760, 10790, 10860 et 10792) ▶ Clavier (réf. 10770) et RouteControl (réf. 10772) ▶ Roco-Booster (pas compatible avec RailCom

, réf. 10762 et 10765) ▶ Pour de plus amples informations sur la compatibilité, veuillez consulter le site Internet www.Z21.eu.69 Centrale numérique Conseil : Voici comment calculer la consommation d’électricité d’une installation H : Locomotives arrêtées avec phares allumés : environ 100 mA Locomotives en mouvement selon la taille et la charge : 300 à 600

Wagon éclairé : par petite ampoule environ 30 mA (attention : fortes oscillations !) Accouplement numérique ou générateur de fumée : environ 100 mA Actionneurs numériques des aiguil- lages ou décodeurs des aiguillages : environ 500 mA réserve

2.3 Alimentation électrique de la centrale numérique Z21

Pour l’alimentation électrique de la centrale numérique Z21, utilisez uniquement l’adaptateur d’alimentation fourni (réf. 10851). N’utilisez en aucun cas un transformateur bobiné ! Le système numérique Z21 vous permet de modifier la tension appliquée à votre installation à tout moment par l’intermédiaire du logiciel. Pour ce faire, dans l’application Mobile Z21, positionnez vous dans le menu « Z21 Réglages ». Restez cependant toujours dans la plage comprise entre 11 et 23 V. Les plages de tension les plus utilisées sont 14 à 18 V (pour les écartements des rails H et TT) et 12 V environ (pour l’écartement N). La tension d’entrée maximale est de 24 V pour le système numérique Z21. La tension maximale des voies est toujours inférieure de 1 V par rapport à la tension d’entrée. La centrale numérique Z21 est conçue pour des intensités allant jusqu’à 3,2 A. En cas de pannes récurrentes sur votre installation à cause de surcharges, veuillez installer un Booster (cf. p. 74). Conseil : Pour connaître la consommation actuelle d’électricité sur votre installation, il sut d’aller dans l’application Mobile Z21 au menu « Z21 Réglages » et au sous-menu « Centrale électrique ». Attention : N’utilisez jamais la centrale numérique Z21 avec les anciens amplificateurs Roco réf. 10761 et 10764 ! Utilisez toujours ces composants sur des parties de l’installation isolées l’une de l’autre et que vous reliez en utilisant le rail de transition. Français70 Centrale numérique

2.4 Commande des locomotives numériques

Le système numérique Z21 est conçu pour assurer la commande de toutes les locomotives équipées de décodeurs Roco ainsi que d’autres décodeurs compatibles avec DCC. Votre système numérique Z21 peut gérer jusqu’à 9.999 décodeurs de locomotives DCC. Toutes les locomotives Roco et Fleischmann sont préconfi gurées avec l’adresse décodeur n° 3. Si vous utilisez simultanément plusieurs locomotives sur votre installation, vous devez attribuer à chacune d’elle sa propre adresse décodeur. Avec le système numérique Z21, c’est tout simple : Positionnez la locomotive toute seule sur votre voie principale. Sélectionnez la locomotive dans l’application Mobile Z21 et dans le mode program- mation, attribuez lui un nom et une adresse décodeur qui ne sont pas encore utilisés. Terminé ! Avec la même facilité, l’application Mobile Z21 permet de programmer et de commander également tous les composants magnétiques équipés de décodeurs numériques (aiguillages, rails de décrocha- ge, décodeurs de signaux). Conseil : Voici comment programmer vos décodeurs de locomotives en toute facilité ▶ Positionner la locomotive sur la voie de programmation ▶ Démarrer l’application Mobile Z21 ▶ Passer en mode programmation ▶ Saisir les nouveaux paramètres ▶ Terminé !71 Centrale numérique

2.5 Conversion des locomotives analogiques

Les locomotives et les composants sans décodeurs ne peuvent pas être utilisés avec le système numérique. A cause de son alimentation électrique totalement diérente, l’utilisation d’une loco- motive sans décodeur entraîne l’émission d’un bruit aigu et fort dérangeant. Il y a de plus le risque d’endommager les moteurs. De nombreux moteurs analogiques peuvent cependant être équipés à postériori avec des décodeurs Roco et être ainsi rendus utilisables sur votre installation Z21. Sur les locomotives disposant de l’espace nécessaire et de l’interface numérique prévus à cet eet, la conversion au numérique est très simple et rapide car il sut généralement d’insérer le décodeur dans un connecteur déjà disponible.

2.6 Reset de la centrale numérique Z21

Lorsque votre système numérique ne fonctionne plus correctement, réinitialisez votre centrale nu- mérique Z21 de la manière suivante pour récupérer les réglages d’usine : ▶ Appuyez sur le bouton Stop situé à l’avant de l’appareil. ▶ Maintenez ce bouton actionné pendant 5 secondes. La DEL commence à clignoter en violet. Après cela, la centrale numérique Z21 est réinitialisée à l’état de sortie usine. Si le système numérique continue à ne pas réagir correctement, demandez conseil à votre revendeur spécialisé.

2.7 Mise à jour de la centrale numérique Z21

Lorsque votre smartphone ou votre tablette tactile sont connectés sur Internet, vous pouvez chercher des actualisations pour vos applications ainsi que pour le logiciel Z21 dans l’AppStore et dans le domaine « Updates » de Google Play. Conseil : Vous pouvez aussi choisir de faire transformer vos locomotives dans des ateliers professionnels. Vous trou- verez une liste des ateliers conseillés sur www.roco.cc/fr/service/partenaires-sav. Attention : Les locomotives et les composants sans décodeur ne peu- vent pas être utilisés avec le système numérique. Français72 Centrale numérique

2.8 Voie de programmation et de lecture

Si vous ne roulez sur votre réseau qu’avec un seul décodeur de locomotive, vous pouvez aussi la programmer directement sur la voie principale. Pour ce faire, sélectionnez le décodeur de loco- motive dans l’application Mobile Z21, passez en mode de programmation et modifi ez les para- mètres voulus. Si vous voulez découvrir les paramètres ou l’adresse d’un décodeur de locomotive, nous vous conseillons d’utiliser une voie de programmation à part. Vous pouvez utiliser chaque partie de voie de votre réseau en tant que voie de programmation – vous devrez seulement l’isoler des deux côtés avec des raccords de rails isolants (réf. 42611, 61192, 6433 ou 9403) ou des rails de séparation et le brancher ensuite en utilisant un élément d’alimentation (réf. 61190) à la borne « Prog. Track » de la centrale numérique. Pour programmer une locomotive, conduisez la sur la voie prévue à cet e et. Passez ensuite en menu programmation dans l’application Mobile Z21 (pour plus d’informations voir www.z21.eu). La centrale numérique Z21 met alors automatiquement la voie en mode programmation et lecture. Vous pourrez alors charger et lire les données du décodeur de la locomotive dans l’application Mo- bile Z21 par l’intermédiaire de RailCom

et modifi er les valeurs CV de la locomotive. Pour en savoir plus, voir également www.z21.eu. Conseil : Le relais de programmation vous permet d’actualiser confortab- lement votre décodeur de locomotive Zimo. Pour ce faire, positionnez tout simplement la locomotive voulue sur la voie de programmation. Dans l’application Mobile Z21, passez en mode programmation et sélection- nez le sous-menu « Mise à jour du décodeur ». Attention : Ne lire et/ou programmer qu’une seule locomotive à la fois. Conseil : Lorsque vous choisissez la longueur de la voie de programma- tion, tenez également compte des locomotives à vapeur avec tender séparé et automotrice !73 Rétrosignalisation WAN Sni BUS Voie de programmation Voie principale Sni er BUS

Power Rétrosignalisation Loco Net Booster 230V~ 230V~ Router WIFI Bloc d’alimen-tation secteur Tablette tactile Smartphone

(également possible par WIFI) Voie principale Voie de programmation Module de surveillance et de détection RocoModule de surveillance et de détection RocoModule de surveillance et de détection RocoRouter (de votre opérateur Internet)

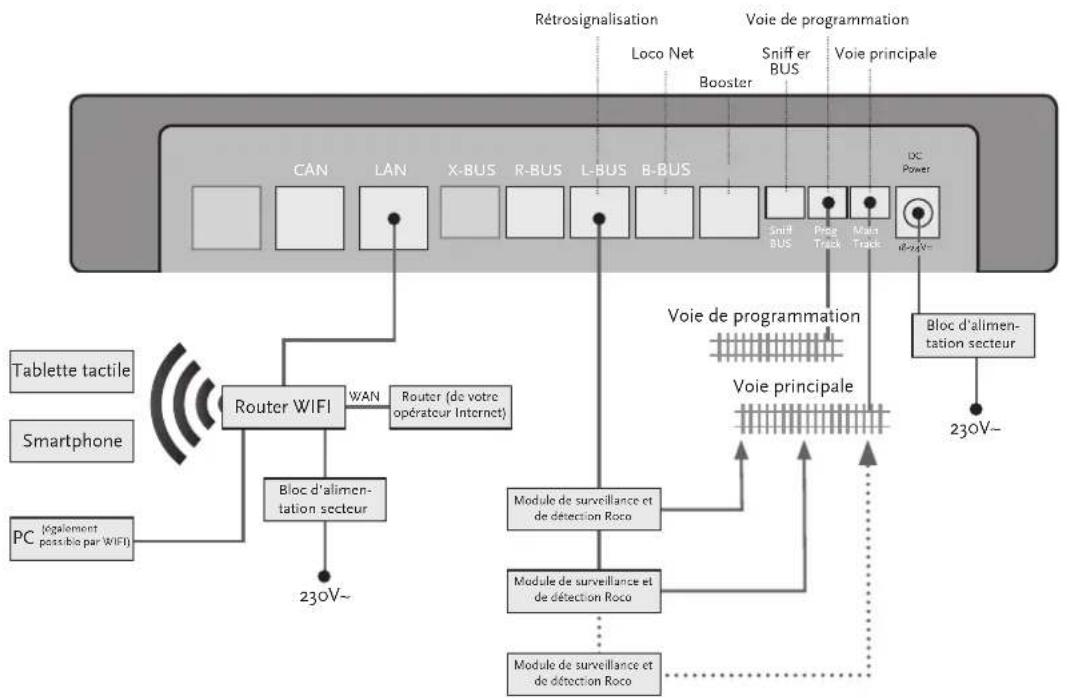

2.9 Rétrosignalisation au niveau du rail de programmation et du rail principal

CAN LAN X-BUS R-BUS L-BUS B-BUS

Prog Track Main Track18-24V=Bloc d’alimen-tation secteur Français74 Piloter avec le Booster Si la consommation de courant dépasse les 2,5 A, cela signifi e que la section est surchargée et qu’elle doit être mieux répartie. Attention : Le Booster et la centrale numérique Z21 ne doivent pas être bran- chés sur le même transformateur ou bloc d’alimentation ! Veillez à ce que les rails aient la même polarité au niveau des points de transition, afi n d’éviter les courts-circuits lorsque la locomotive traverse les points de jonction. Faites en sorte que les rails d’alimentation ne soient pas équipés de condensateurs.

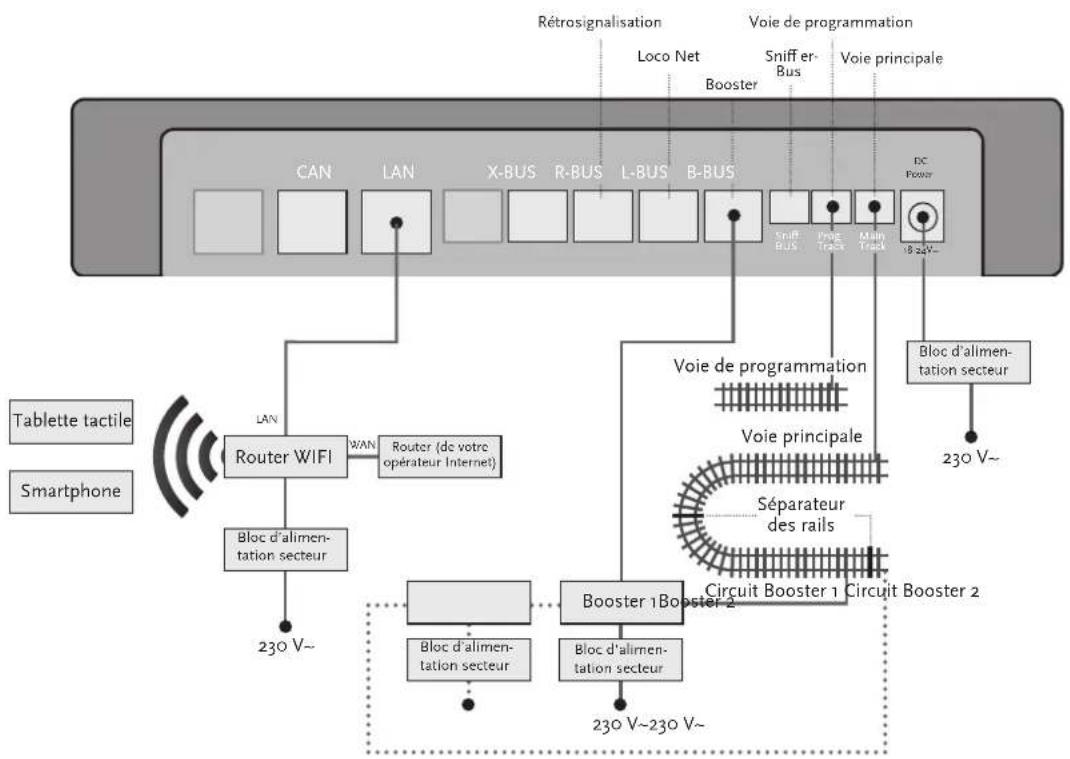

3. Piloter avec le Booster

Si votre installation tombe souvent en panne, sans qu’une locomotive ou un wagon ne déraille ou sans défauts apparents au niveau des câblages, cela signifi e généralement qu’il y a une surcharge due à un trop grand nombre de consommateurs. Pour y remédier il est possible d’utiliser un Booster (réf. 10765) qui fournira de l’énergie supplémentaire à votre réseau miniature par l’intermédiaire d’un autre transformateur (réf. 10718, 10725 ou 10850). Le montage est simple : ▶ Subdivisez le réseau ferroviaire miniature en deux sections d’alimentation avec approximati- vement la même consommation d’électricité. Interrompez les voies des deux côtés à l’aide de raccords isolants de rails (réf. 42611, 61192, 6433 ou 9403) ou avec des rails de séparation. ▶ Montez un élément d’alimentation (par ex. geoLine réf. 61190) dans la nouvelle section d’alimentation ou bien utilisez un autre rail d’alimentation et branchez le sur la borne « Track Out » du Booster. ▶ Branchez le Booster à son propre transformateur. ▶ Branchez la borne « Booster In » sur le Booster à la borne « B-BUS » de la centrale numérique Z21. Pour ce faire, utilisez le câble spécial livré avec le Booster. Vous trouverez un schéma de branchement détaillé à la page 75. En cas de besoin, vous pouvez brancher jusqu’à trois autres Boosters sur la borne « Booster Out » du Booster. Si votre installation demande plus de quatre Boosters, vous devrez installer un générateur de freinage (réf. 10779) à la place du quatrième Booster. A la sortie de ce dernier « Booster Out », il sera alors possible de brancher jusqu’à quatre autres Boosters.75 Sni BUS Voie de programmation Voie principale Sni er- Bus

Power Rétrosignalisation Loco Net Booster 230 V~ 230 V~ 230 V~230 V~ Booster 1Booster 2 Tablette tactile Smartphone Voie principale Circuit Booster 1 Circuit Booster 2 Séparateur des rails Voie de programmation LAN WAN Router WIFI Piloter avec le Booster

CAN LAN X-BUS R-BUS L-BUS B-BUS

Prog Track Main Track18-24V=Bloc d’alimen-tation secteurBloc d’alimen-tation secteurBloc d’alimen-tation secteurBloc d’alimen-tation secteurRouter (de votre opérateur Internet) Français76 Boucles de retournement en mode numérique Attention : Pour que le module de la boucle de retournement réagisse de manière suffi samment rapide, lors de la mise en service vous devrez régler sa sensibilité par l’intermédiaire du potentiomètre visible sur le côté. Dans ce contexte, observez le manuel d’utilisation.

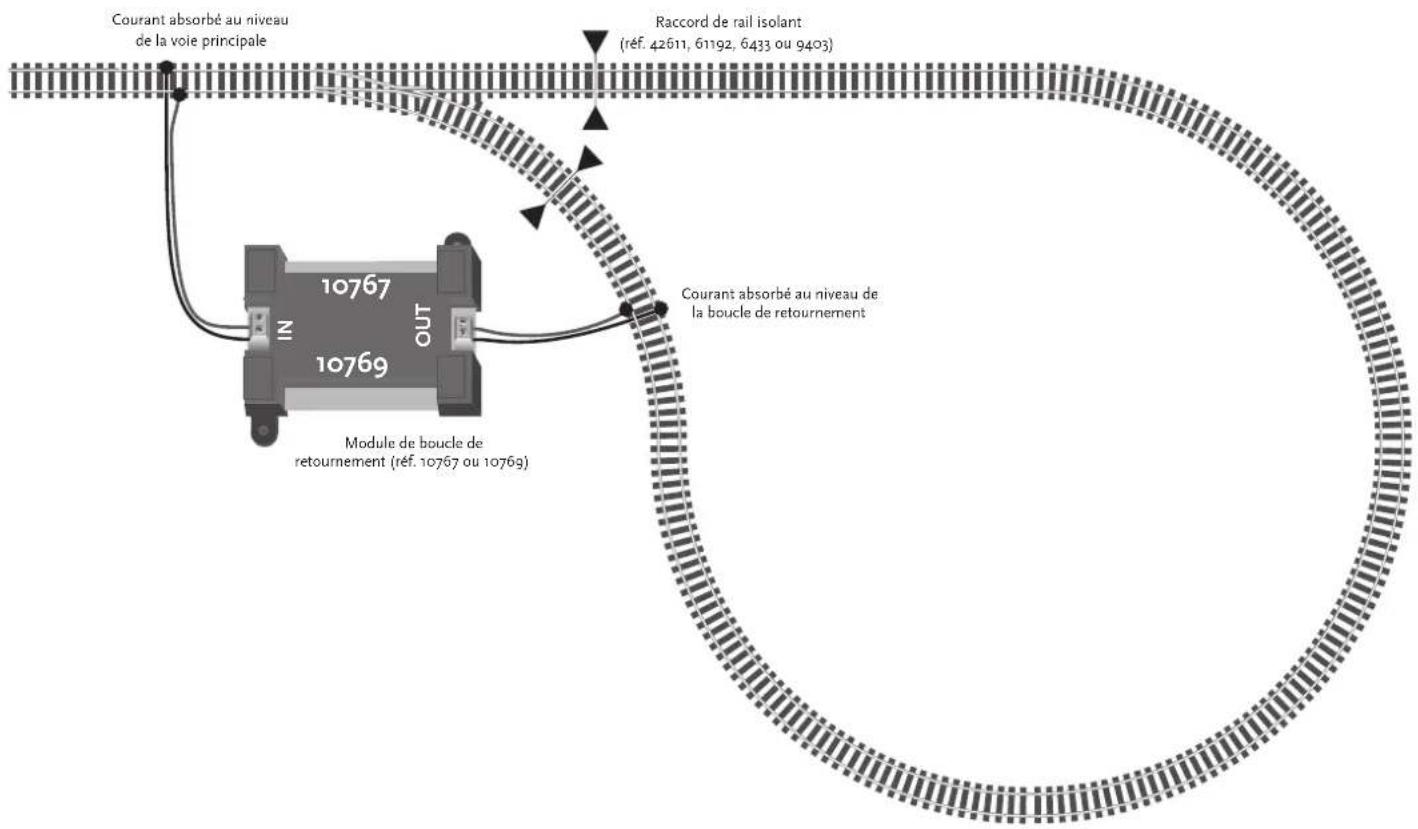

4. Boucles de retournement en mode numérique

Chaque utilisateur de chemins de fer miniatures à courant continu connait le problème suivant : si après une boucle de retournement le profi l du rail gauche entre en contact avec le profi l droit sans qu’il n’y ait un dispositif de commutation approprié, il y a court-circuit. Nos modules de boucles de retournement (réf. 10767 ou 10769) permettent de remédier à ce problème de commutation de manière très élégante grâce à la modalité numérique : interrompez tout simplement la boucle de retournement des deux côtés au niveau des deux pôles et isolez ces derniers du reste de l’installation (voir page 77) à l’aide de raccords isolants (réf. 42611, 61192, 6433 ou 9403). Il est important de savoir que la section de voie ainsi isolée dans la boucle de retourne- ment doit être plus longue que le train le plus long qui est sensé pouvoir la traverser. L’alimentation électrique de la boucle de retournement s’e ectue par l’intermédiaire du module de boucle de retournement qui se branche soit à un rail en dehors de la boucle de retournement soit à la centrale numérique Z21. Le module de boucle de retournement fonctionne de la manière suivante : dès qu’un train entre sur la boucle de retournement – peu importe la direction – le module reconnait immédiatement le court- circuit. Le module inverse alors automatiquement la polarité de la boucle de retournement avant que le dispositif de détection des courts-circuits de la centrale numérique ne s’en rende compte ou que le train ne ralentisse. L’inversion de polarité se répète ensuite lorsque le train quitte la boucle. Le résultat est que le train peut ainsi traverser la boucle de retournement sans s’arrêter et sans qu’il n’y ait besoin d’intervenir manuellement.77

OUT Courant absorbé au niveau de la voie principale Module de boucle de retournement (réf. 10767 ou 10769) Courant absorbé au niveau de la boucle de retournement Raccord de rail isolant (réf. 42611, 61192, 6433 ou 9403) Boucles de retournement en mode numérique Français78 Tout sur la programmation de vos locomotives Tout sur la programmation de vos locomotives

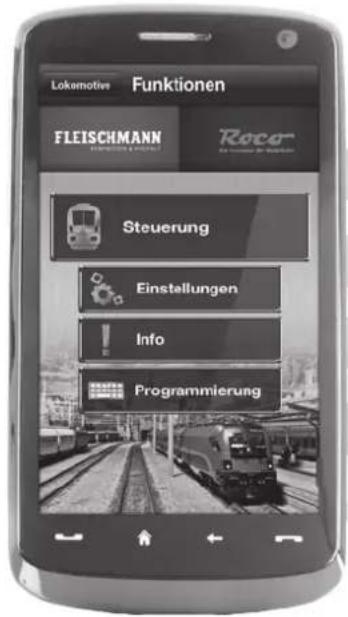

5. Application Mobile Z21 : Premiers pas

Sur les pages suivantes vous apprendrez tout ce que vous devez savoir pour contrôler vos locomo- tives numériques à l’aide de l’application Mobile Z21 installée sur votre smartphone ou sur votre tablette tactile. Lorsque vous démarrez l’application Mobile Z21 vous voyez l’écran de démarrage suivant : Page 79 Page 80 Page 82 Tout pour le contrôle des locomotives et des composants numériques Informations sur la version du logiciel Tout pour la confi guration du système, des bibliothèques etc. Conseil : L’application Mobile Z21 est disponible gratuitement dans l’AppStore de Apple ainsi que sur Google Play. Confi guration minimale du système : ▶ iPad à partir de la v1.3 ▶ iPhone et iPod à partir de la version iOS 4.2 ▶ Appareils Android à partir de la v2.3 Attention : Les représentations gra- phiques peuvent varier selon la taille de l’écran et les mises à jour installées ! Conseil : La gamme des fonctions de l’application est en développement constant et elle mise à disposition dans des mises à jour régulières. Application Mobile Z2179 Application Mobile Z21 Les caractéristiques clé : ▶ Commande universelle pour toutes les locomotives numériques ▶ Accès confortable à toutes les fonctions des locomotives ▶ Passage rapide à la commande d’une autre locomotive ▶ Contrôle précis de la vitesse

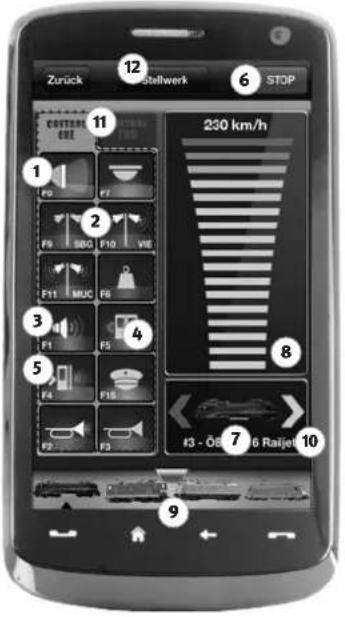

L’onglet « Commande » de l’application Mobile Z21 vous permet de contrôler confortablement tou- tes les locomotives numériques de votre réseau par l’intermédiaire de votre écran tactile. L’interface visuelle se base sur des icônes claires, compréhensibles intuitivement et disposées de manière ergonomique :

Fonctions (spécifiques aux icônes) :

Feux avant allumés/éteints

Locomotive sélectionnée

Achage de la vitesse

Accès rapide à la bibliothèque des locomotives

Achage / changement de la direction

Panneau des fonctions

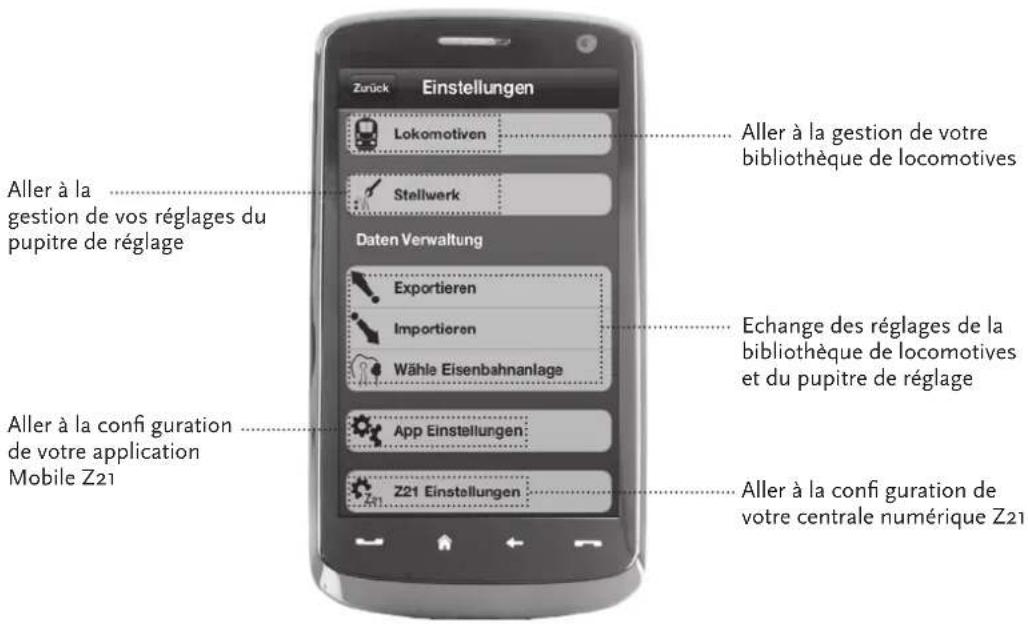

Dans cet onglet vous pouvez e ectuer tous les principaux réglages de votre système numérique Z21 ; aussi bien la confi guration de base du système ou les réglages de la centrale Z21 que la défi nition des paramètres individuels pour votre bibliothèque de locomotives. Aller à la confi guration de votre centrale numérique Z21 Aller à la confi guration de votre application Mobile Z21 Aller à la gestion de votre bibliothèque de locomotives Echange des réglages de la bibliothèque de locomotives et du pupitre de réglage Les caractéristiques clé : ▶ Tous les paramètres importants du système en un clin d’œil ▶ Configuration individuelle de l’application et de la centrale numérique Z21 ▶ Approprié même pour les débutants grâce à une interface visuelle claire et intuitive ▶ Options d’import et d’export flexibles Aller à la gestion de vos réglages du pupitre de réglage81

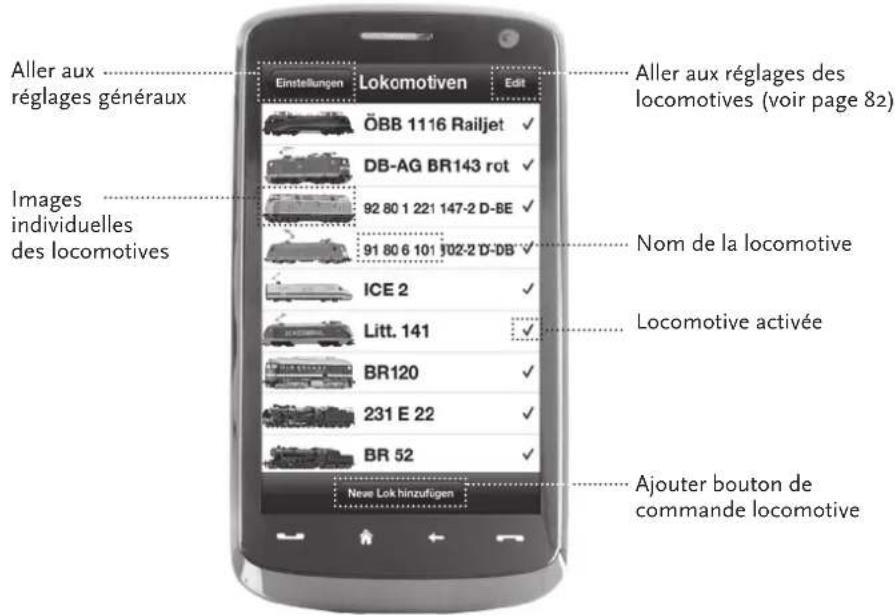

5.3 Bibliothèque des locomotives

Dans l’application Mobile Z21 vous pouvez créer une bibliothèque complète de vos locomotives. Ceci vous facilite le passage d’un train à l’autre pendant le pilotage et vous garantit à tout moment une vue d’ensemble optimale de votre collection. Aller aux réglages généraux Images individuelles des locomotives Aller aux réglages des locomotives (voir page 82) Nom de la locomotive Ajouter bouton de commande locomotive Application Mobile Z21 Les caractéristiques clé : ▶ Une bibliothèque claire de vos modèles numériques ▶ Supporte un nombre illimité d’éléments ▶ Attribution de noms et/ou de surnoms individuels ▶ Sauvegarde de vos propres images des locomotives pour une vue d’ensemble optimale Locomotive activée Français82

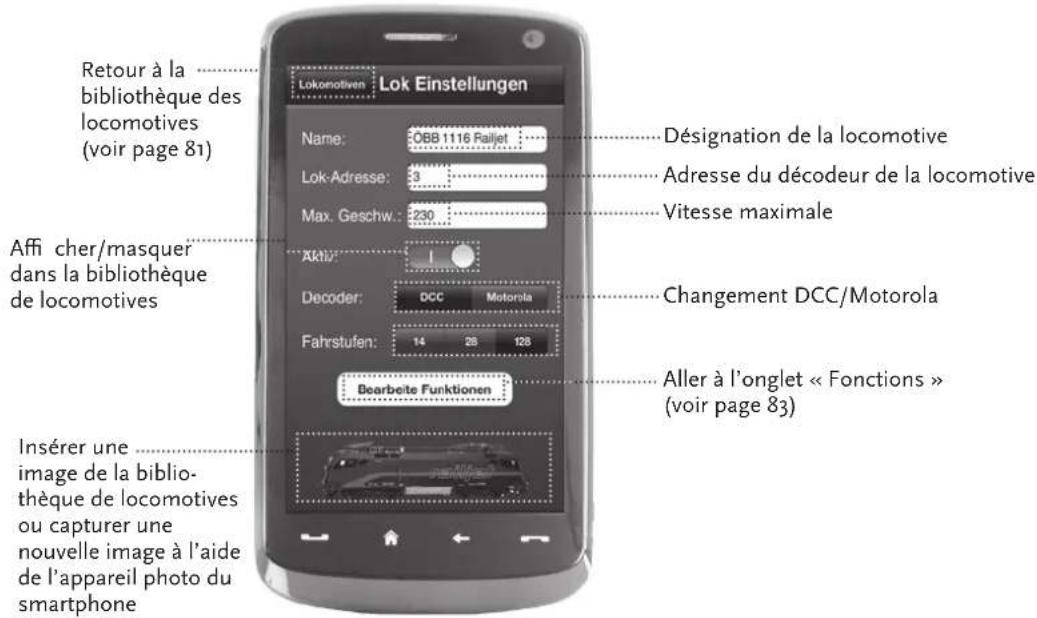

5.4 Programmation – réglages des locomotives

Dans l’onglet « Réglages des locomotives » vous pouvez défi nir les réglages de base pour chacune de vos locomotives. Ici vous trouverez uniquement les paramètres les plus importants – même les débutants parviennent à s’y retrouver rapidement. Retour à la bibliothèque des locomotives (voir page 81) Aller à l’onglet « Fonctions » (voir page 83) Insérer une image de la biblio- thèque de locomotives ou capturer une nouvelle image à l’aide de l’appareil photo du smartphone Application Mobile Z21 Les caractéristiques clé : ▶ Accès clair aux principaux réglages des locomotives ▶ Attribution rapide des adresses aux locomotives ▶ Facilite les débuts des novices du chemin de fer miniature Conseil : Pour enregistrer des modifi cations, appuyez sur le bouton « Enregistrer ». Pour rejeter des modifi cations, appuyez en haut à gauche sur le bouton « Locomotives ». Désignation de la locomotive Adresse du décodeur de la locomotive Vitesse maximale Changement DCC/Motorola A cher/masquer dans la bibliothèque de locomotives83

5.5 Accès aux fonctions des locomotives

L’onglet « Fonctions » vous permet d’accéder facilement et rapidement aux fonctions numériques de vos locomotives. Au lieu de devoir saisir des codes incompréhensibles, il vous su t d’appuyer sur des icônes claires – le pilotage est ainsi deux fois plus amusant. Retour à la bibliothèque des locomotives (voir page 81)

Panneau des fonctions 1

Panneau des fonctions 2

Icône de la fonction

Nom de la fonction Application Mobile Z21 Les caractéristiques clé : ▶ Accès rapide à toutes les fonctions numériques de vos locomotives ▶ Activation au toucher ▶ Les icônes intuitives garantissent une manipulation facile ▶ Positionnement personnalisable des icônes sur deux panneaux ▶ Les noms des fonctions peuvent être personnalisés pour faciliter la compréhension de la visualisation Conseils pour la manipulation : ▶ Pour créer une nouvelle fonction, appuyez sur une case vide sur le panneau. ▶ Pour déplacer des fonctions, glissez les tout simplement vers l’emplacement voulu. ▶ Pour supprimer des fonctions, ap- puyez dessus jusqu’à ce qu’un « X » s’affiche et appuyez ensuite dessus. Français84 Perspective : Postes de conduite Z21

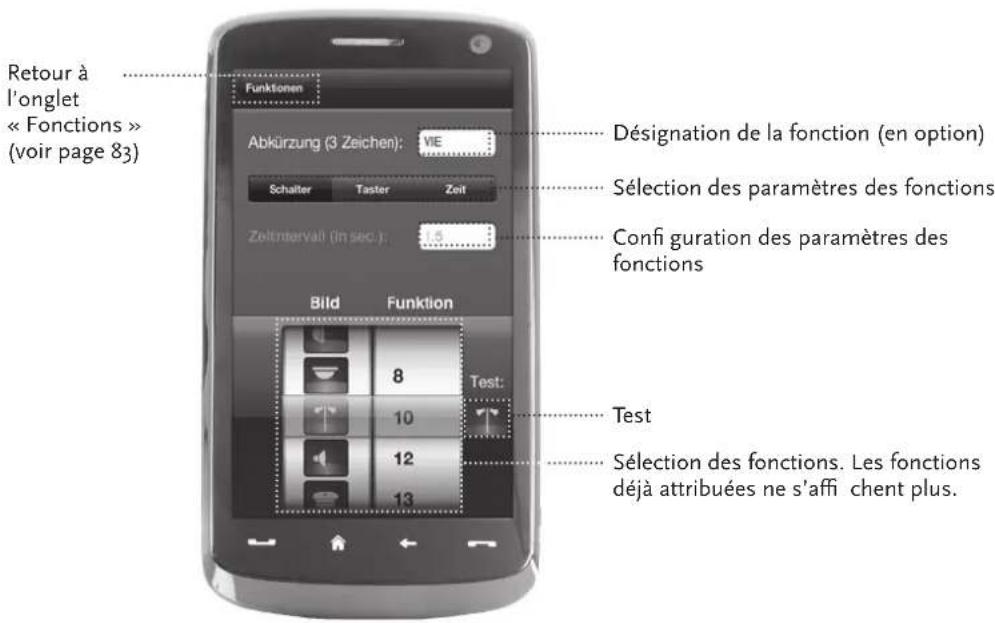

5.6 Attribution des fonctions numériques

Ici, quelques gestes su sent pour organiser, attribuer un nom et programmer les fonctions nu- mériques de vos locomotives. Retour à l’onglet « Fonctions » (voir page 83) Confi guration des paramètres des fonctions Sélection des paramètres des fonctions Sélection des fonctions. Les fonctions déjà attribuées ne s’a chent plus. Désignation de la fonction (en option) Les caractéristiques clé : ▶ Accès rapide aux paramètres fonctionnels les plus importants ▶ Configuration individuelle de vos locomotives ▶ Programmation tactile et facile ▶ Supporte l’attribution de désigna- tions personnalisées des fonctions Test85 Perspective : Postes de conduite Z21

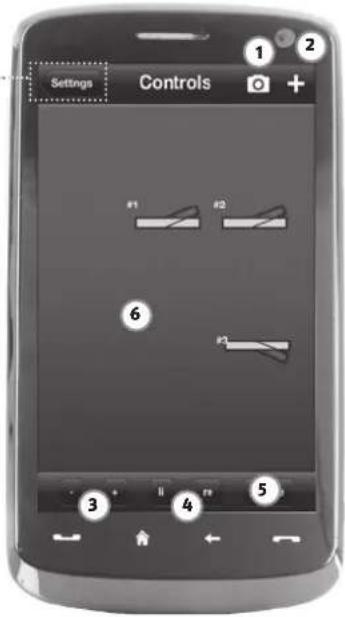

5.7 Créer et commuter des composants magnétiques

Cet onglet permet de programmer et de commuter facilement et confortablement les composants numériques magnétiques présents sur votre installation. Les aiguillages, les signaux et d’autres composants numériques peuvent ainsi être contrôlés avec de simples mouvements des doigts. Retour aux réglages(voir page 80) Les caractéristiques clé : ▶ Contrôle confortable de tous les composants magnétiques disponib- les sur le réseau ▶ Basculement des aiguillages au toucher ▶ Visualisation avec des fonds d’écran personnalisés ▶ Pour les aiguillages, signaux et tous les autres composants numériques

Créer un nouveau composant

Appuyer brièvement sur le composant magnétique voulu pour le confi gurer. Appuyer plus longtemps sur un composant magnétique pour en modifi er la taille et l’angle.

Français86 Perspective : Postes de conduite Z21

6. Perspective des postes de conduite

Montez à bord et pilotez vos locomotives à partir d’un poste de pilotage réaliste, reproduit dans les moindres détails. Plaisir de pilotage maximal garanti ! Grâce à nos applications avec les postes de conduite réalistes vous piloterez en toute simplicité en actionnant les éléments de commande fi dèlement disposés sur le tableau de bord : Lorsque votre doigt pousse le levier d’accélération virtuel en avant, la locomotive prend de la vitesse. Lorsque vous appuyez sur le klaxon, le signal sonore caractéristique de la locomotive retentit. Avec la même facilité et le même confort vous pouvez bien évidemment également commander les phares, l’éclairage intérieur et toutes les autres fonctions numériques disponibles sur votre locomotive. Les postes de conduite réalistes et fi dèlement reproduits sont mis à votre disposition à partir dans l’AppStore et sur Google Play. D’autres applications avec des postes de conduite suivront bientôt, reproduisant les tableaux de bord de nombreux favoris de notre assortiment ainsi que ceux des autres nouveautés actuelles. Locomotive électrique Locomotive diesel Locomotive à vapeur Les caractéristiques clé : ▶ Reproductions des postes de con- duite historiques pour un plaisir de pilotage maximal ▶ Pour chaque course, choisissez le niveau de difficulté voulu sur l’échelle qui va du débutant au professionnel ▶ Affichez vos propres fonds d’écran et diaporamas pour créer une atmosphère parfaite ▶ Avec RailCom

accédez aux données actuelles de la course sur le décodeur ▶ Les postes de conduite de locomo- tives à vapeur, diesel et électriques sont disponibles dans l’AppStore et sur Google Play (a partir de juillet 2012) ▶ D’autres applications sont en phase de préparation pour les nouveautés ferroviaires importantes et les favoris historiques ▶ Pour iPad à partir de la v1.3 et les tablettes Android à partir de la v2.3Anhang / Supplement / Fiche d’accompagnement Anmeldung am WLAN Um Ihr Z21-Digitalsystem mit Ihrem Smartphone oder Tablet zu steuern, müssen Sie das Gerät am WLAN-Router anmelden: ▶ Schließen Sie Router und Zentrale gemäß Quick-Start-Guide an. ▶ Wechseln Sie am Smartphone/Tablet in die Netzwerk-Einstellungen. ▶ Das Z21-WLAN erscheint in der Liste der Netzwerke in Reichweite.

www.z21.eu Digitalsystem | Digital System | Système numérique
