MODE D'EMPLOI MultiSync LCD225WNX NEC

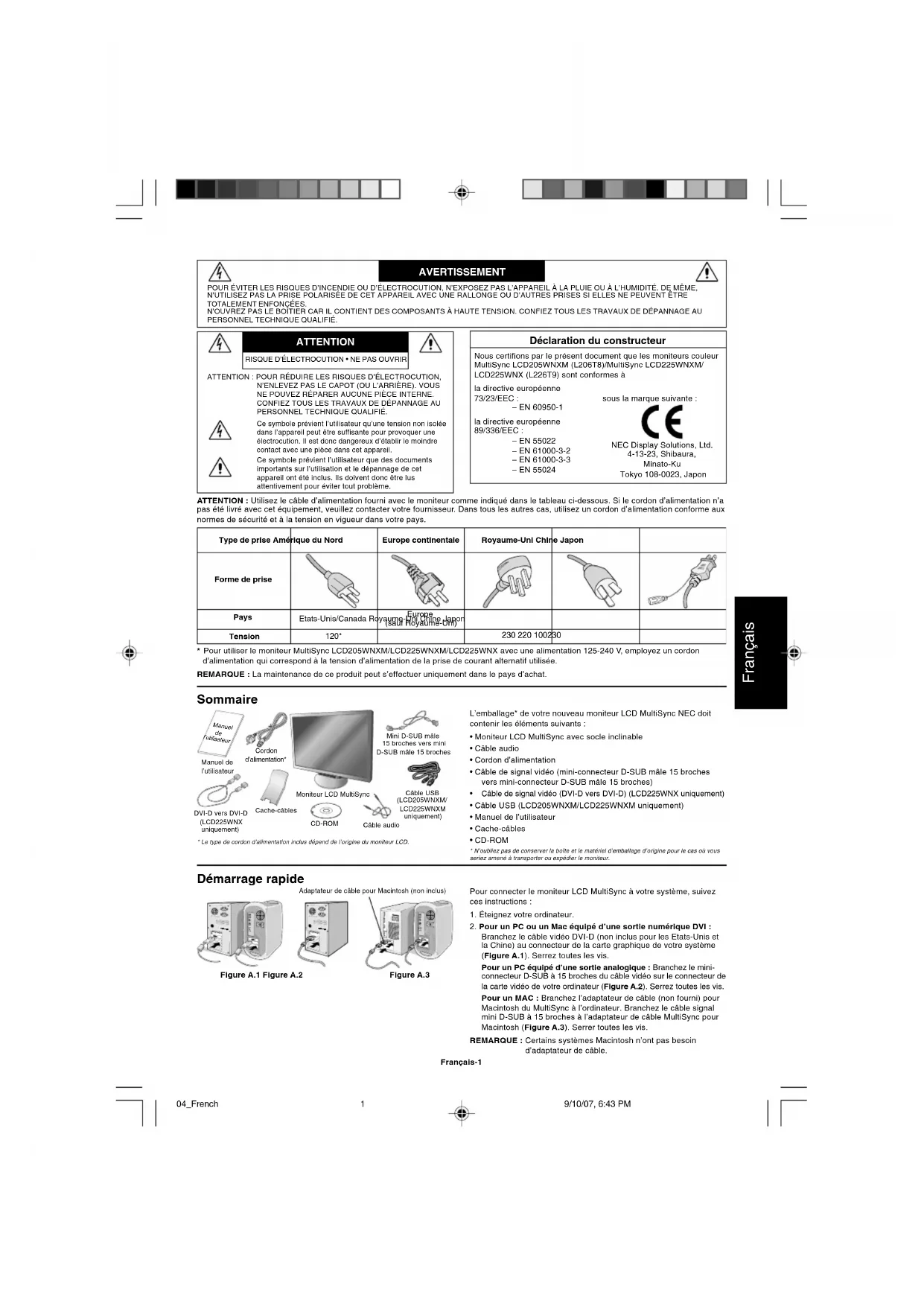

• Pour utiliser le moniteur MultiSync LCD205WNXM/LCD225WNXM/LCD225WNX avec une alimentation 125-240 V, employez un cordon d’alimentation qui correspond à la tension d’alimentation de la prise de courant alternatif utilisée.REMARQUE : La maintenance de ce produit peut s’effectuer uniquement dans le pays d’achat. Sommaire L’emballage* de votre nouveau moniteur LCD MultiSync NEC doitcontenir les éléments suivants :• Moniteur LCD MultiSync avec socle inclinable• Câble audio• Cordon d’alimentation• Câble de signal vidéo (mini-connecteur D-SUB mâle 15 brochesvers mini-connecteur D-SUB mâle 15 broches) Câble de signal vidéo (DVI-D vers DVI-D) (LCD225WNX uniquement)• Câble USB (LCD205WNXM/LCD225WNXM uniquement)• Manuel de l’utilisateur• Cache-câbles• CD-ROM* N’oubliez pas de conserver la boîte et le matériel d’emballage d’origine pour le cas où vousseriez amené à transporter ou expédier le moniteur.Manuel del’utilisateurCâble audioCordond’alimentation*Mini D-SUB mâle15 broches vers miniD-SUB mâle 15 brochesDVI-D vers DVI-D(LCD225WNXuniquement)Moniteur LCD MultiSync Démarrage rapide Pour connecter le moniteur LCD MultiSync à votre système, suivezces instructions :1. Éteignez votre ordinateur.2. Pour un PC ou un Mac équipé d’une sortie numérique DVI :Branchez le câble vidéo DVI-D (non inclus pour les Etats-Unis etla Chine) au connecteur de la carte graphique de votre système(Figure A.1). Serrez toutes les vis.Pour un PC équipé d’une sortie analogique : Branchez le mini-connecteur D-SUB à 15 broches du câble vidéo sur le connecteur dela carte vidéo de votre ordinateur (Figure A.2). Serrez toutes les vis.Pour un MAC : Branchez l’adaptateur de câble (non fourni) pourMacintosh du MultiSync à l’ordinateur. Branchez le câble signalmini D-SUB à 15 broches à l’adaptateur de câble MultiSync pourMacintosh (Figure A.3). Serrer toutes les vis.REMARQUE : Certains systèmes Macintosh n’ont pas besoind’adaptateur de câble.Figure A.1 Figure A.2Adaptateur de câble pour Macintosh (non inclus)CD-ROMFigure A.3 Manuel l’utilisateur* Le type de cordon d’alimentation inclus dépend de l’origine du moniteur LCD.Câble USB(LCD205WNXM/LCD225WNXMuniquement)Cache-câbles 04_French 9/10/07, 6:43 PM1Français-2 Français

3. Placez les mains de chaque côté du moniteur pour incliner l’écran

LCD de 30 degrés et levez cette dernière jusqu’à la position la plus haute (Figure B.1).

4. Reliez tous les câbles au connecteur approprié à l’arrière du

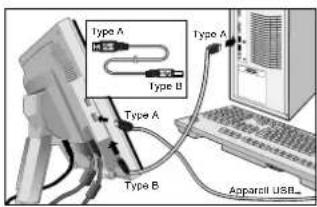

moniteur (Figure B.1). Pour utiliser un câble USB, connectez la prise de type B au port montant USB au bas du moniteur et la prise de type A au port descendant de l’ordinateur (Figure C.1). Si vous utilisez le cordon de l’appareil USB, utilisez l’un des ports descendants sur le côté ou au bas du moniteur. Branchez les écouteurs (non fournis) au connecteur approprié à l’arrière du moniteur si nécessaire (Figure B.1). REMARQUE : En cas de branchement des câbles DVI et D-Sub, le câble DVI doit être branché le long de la nervure située sur le côté du cordon d’alimentation (Figure C.2).

5. Pour une bonne gestion du câblage, placez les câbles dans

l’ordre suivant : câble d’alimentation et câble DVI.

6. Placez le câble DVI et le câble d’alimentation dans les crochets,

comme indiqué sur la Figure C.3.

7. Placez les câbles D-Sub et USB (LCD205WNXM/LCD225WNXM

uniquement) dans les crochets spécifiques illustrés à la Figure C.4.

8. Assurez-vous que tous les câbles sont bien fixés contre le support

9. Maintenez fermement les câbles et placez le cache-câble sur le

support (Figure D.1). Pour retirer le cache-câble, soulevez le couvercle comme indiqué sur la Figure D.2. REMARQUE : Manipulez avec soin lorsque vous placez le couvercle du câble et évitez de vous pincer les doigts.

Connectez le cordon d’alimentation à la prise de courant (Figure D.3). REMARQUE : Si vous rencontrez des difficultés lors du retrait du cache-câble, poussez l’ouverture inférieure vers le haut pour la retirer, comme illustré à la Figure E.1. REMARQUE : Veuillez vous reporter à la section Attention de ce manuel pour le choix d’un cordon d’alimentation adapté.

11. Allumez le moniteur avec le bouton d’alimentation situé à l’avant

ainsi que l’ordinateur (Figure D.3). 12.Le réglage automatique sans intervention applique automatiquement au moniteur, pour la plupart des résolutions, les paramètres optimaux en fonction de la configuration initiale (entrée analogique uniquement). Pour des réglages supplémentaires, utilisez les commandes OSD suivantes :

• Réglage Automatique Reportez-vous à la section Commandes de ce manuel de l’utilisateur pour une description complète de ces commandes OSD. REMARQUE : Si vous rencontrez des problèmes, veuillez vous reporter à la section Résolution des problèmes (CD-ROM). Élévation et abaissement de l’écran du moniteur Le moniteur peut être élevé ou abaissé. Pour élever ou abaisser l’écran, placez les mains de chaque côté du moniteur et élevez ou abaissez ce dernier à la hauteur qui vous convient (Figure RL.1). REMARQUE : Manipulez l’écran avec précaution lorsque vous l’élevez ou l’abaissez. Inclinaison et pivotement Maintenez les deux côtés du moniteur et ajustez l’inclinaison et l’orientation à votre convenance (Figure TS.1). REMARQUE : Manipulez l’écran avec précaution lorsque vous l’inclinez et le faites pivoter. Rotation de l’écran Avant de pouvoir effectuer une rotation, l’écran doit être élevé au niveau maximum de manière à éviter tout choc contre le bureau ou tout pincement des doigts. Pour élever l’écran, placez les mains de chaque côté du moniteur et élevez ce dernier jusqu’à la hauteur maximum (Figure RL.1). Pour faire tourner l’écran, placez les mains de chaque côté du moniteur et faites tourner ce dernier dans le sens des aiguilles d’une montre de la position Paysage à la position Portrait ou dans le sens inverse de la position Portrait à la position Paysage (Figure R.1). Figure C.2 Cordon d’alimentation Câble DVI Figure C.3 Figure C.4 Câble D-SUB Câble USB (LCD205WNXM/ LCD225WNXM uniquement) Plat Figure D.1 Figure D.2 Figure D.3 Boutond’alimentation Figure RL.1 Figure TS.1 Figure R.1

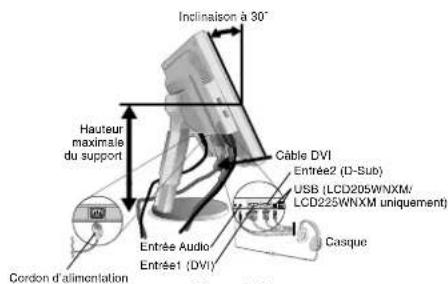

LCD225WNXM uniquement) Entrée2 (D-Sub) Câble DVI Entrée1 (DVI) Hauteur maximale du support Cordon d’alimentation Inclinaison à 30˚ Figure B.1 Entrée Audio Casque Figure C.1 Type AType AType AType BType BAppareil USB Figure E.1 04_French 9/10/07, 6:43 PM2Français-3 Français Sous-menu(Sélection del’icône)Sous-menu (réglage)Appuyez sur la touche « SELECT »Appuyezsur « – »ou « + »Exemple Outil :Appuyez sur la touche « SELECT »Appuyez sur la touche « SELECT »Menu principal (Sélection des icônes,Entrée analogique)Menu principal (réglage)Appuyez surla touche« SELECT »Appuyez sur la touche « SELECT »Réglez en utilisant« – » ou « + »Réglez en utilisant« – » ou « + »

2. Structure du menu OSD

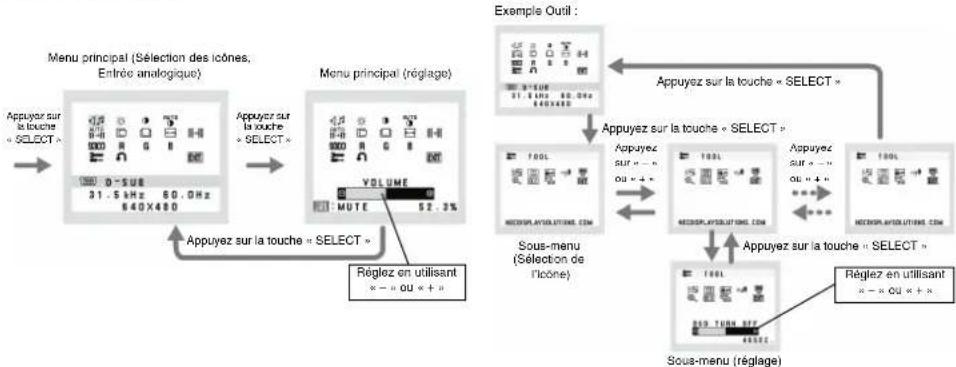

Appuyez surla touche« SELECT »Appuyezsur « – »ou « + » Commandes Fonctionnement des boutons de commandes OSD (On-screen-Display) sur la face avant du moniteur :

1. Fonction de base en pressant chaque touche

Affichage de l’OSD. Raccourci vers le menuRéglage de la luminosité. Bouton Aucun affichage OSD Raccourci vers le menuRéglage du volume.Affichage de l’OSD(Phase de sélection d’icône)Aller vers la phase deréglage.le curseur va vers la gauche. le curseur va vers la droite.Affichage de l’OSD(phase de réglage)Aller vers la phase desélection de l’icône.Règle en diminuant la valeurou le curseur de réglage vavers la gauche.Règle en augmentant la valeurou le curseur de réglage vavers la droite. SELECT

Sélection du signal d’entrée.Opération de réinitialisation.Couper/rétablir le son dans lemenu Réglage du volume. 1<->2/RESET Dépose pour montage du support du moniteur Pour préparer le moniteur en vue d’un autre montage :

1. Placez les mains de chaque côté du moniteur et levez ce dernier

jusqu’à la position la plus haute. Retirez le cache-câble. REMARQUE : Si vous rencontrez des difficultés lors du retrait du cache-câbles, poussez l’ouverture inférieure vers le haut pour la retirer, comme illustré à la figure ci-contre.

2. Déconnectez tous les câbles.

3. Placez le moniteur face vers le bas sur une surface non abrasive

4. Retirez les quatre vis fixant le moniteur à son support et enlevez

l’ensemble support (Figure R.3). Le moniteur est maintenant prêt pour un montage différent.

5. Connectez tous les câbles à l’arrière du moniteur (Figure R.4).

6. Inversez cette procédure pour fixer à nouveau le support.

REMARQUE : Utilisez uniquement une méthode de montage alternative compatible VESA. REMARQUE : Manipulez avec soin lorsque vous placez le couvercle du câble et évitez de vous pincer les doigts. Raccordement d’un bras flexible Ce moniteur LCD est conçu pour être utilisé avec un bras flexible. Veuillez utiliser les vis fournies (4) comme indiqué dans l’image lors de l’installation. Afin de respecter les prescriptions relatives à la sécurité, le moniteur doit être monté sur un bras garantissant la stabilité nécessaire en fonction du poids du moniteur. Le moniteur LCD doit être uniquement utilisé avec un bras homologué (par exemple, portant la marque GS). 4-VIS (M4)Profondeur MAXI. : 8,5 mmSi vous utilisez d’autresvis, vérifiez leur longueur.Poids de l’assemblage du LCD : 5,9 kg (MAXI.) (LCD205WNXM)6,3 kg (MAXI.) (LCD225WNXM/LCD225WNX) Spécifications Figure R.2 Surface non abrasive Figure R.3 Figure R.4 Serrez toutes les vis100 mmEpaisseur de la fixation(Bras) 2,0 ~ 3,2 mm100 mm 04_French 9/10/07, 6:43 PM3Français-4 Français VOLUME Règle le volume des haut-parleurs et du casque. Pour mettre en sourdine le haut-parleur, appuyez sur la touche 1<->2/ RESET. LUMINOSITÉ Règle la luminosité globale de l’image et du fond de l’écran. CONTRASTE Règle la luminosité de l’image en fonction du fond. CONTRASTE AUTO. (Entrée analogique uniquement) Règle l’image affichée pour des entrées vidéo non standard. RÉGLAGE AUTO. (Entrée analogique uniquement) Règle automatiquement la position de l’image, la dimension horizontale et la finesse. GAUCHE/DROITE (Entrée analogique uniquement) Contrôle la position horizontale de l’image dans la zone d’affichage du LCD. BAS/HAUT (Entrée analogique uniquement) Contrôle la position verticale de l’image dans la zone d’affichage du LCD. LARGEUR (Entrée analogique uniquement) Règle la largeur par l’augmentation ou la diminution de ce paramètre. FINESSE (Entrée analogique uniquement) Améliore le point, la clarté et la stabilité de l’image par augmentation ou diminution de ce paramètre. SYSTÊMES DE CONTRÔLE DES COULEURS Cinq préréglages de couleur (9300/7500/sRVB/ UTILISATEUR/NATIVE) déterminent le réglage de couleur souhaité. Les préréglages des couleurs, sRVB et NATIVE, sont des préréglages standard et ne peuvent pas être modifiés. COULEUR ROUGE Augmente ou diminue le Rouge. La modification sera visible à l’écran. COULEUR VERT Augmente ou diminue le Vert. La modification sera visible à l’écran. COULEUR BLEU Augmente ou diminue le Bleu. La modification sera visible à l’écran. OUTIL La sélection de l’option OUTIL vous permet d’entrer dans le sous-menu.

En choisissant Préréglage usine, vous pouvez rétablir les réglages d’usine pour tous les paramètres des commandes OSD. Maintenez le bouton RESET enfoncé plusieurs secondes pour qu’il prenne effet. Il est possible de réinitialiser individuellement des réglages en mettant la commande concernée en surbrillance et en appuyant sur le bouton RESET. EXIT (Sortie) La sélection du bouton EXIT vous permet de quitter le menu de l’OSD, ou un sous-menu. LANGUE Les menus des commandes OSD sont disponibles en neuf langues.

Le menu des commandes OSD restera à l’écran aussi longtemps qu’il sera utilisé. Dans le sous-menu Quitter l’OSD, vous pouvez choisir la durée d’attente du moniteur entre la dernière pression de touche et l’extinction du menu des commandes OSD. Les choix prédéfinis sont situés entre 10 et 120 secondes, par pas de 5 secondes. VERROUILLAGE OSD Cette commande bloque totalement l’accès à toutes les fonctions des commandes OSD sauf le volume, la luminosité et le contraste. Toute tentative d’activation de commande OSD lorsque ce dernier est en mode verrouillé provoque l’apparition d ‘un écran informant que les commandes OSD sont verrouillées. Pour activer la fonction de verrouillage de l’OSD, maintenez enfoncés en même temps le bouton « 1<->2/ RESET » et la touche « + ». Pour désactiver le verrouillage de l’OSD, maintenez enfoncés en même temps le bouton « 1<->2/ RESET » et la touche « + ». ERREUR RESOLUTION Si MARCHE est sélectionné, un message apparaîtra sur l’écran après 45 secondes, vous signalant que la résolution n’est pas optimale. INFORMATION ÉCRAN Indique le nom du modèle et les numéros de série de votre moniteur. EXPANSION Sélectionne le mode de zoom. PLEIN : La taille de l’image est agrandie à 1680 x 1050, quelle que soit sa résolution. ASPECT : L’image est agrandie sans modification des proportions. DDC/CI ACTIVE ou DÉSACTIVE le contrôle et la communication bidirectionnels du moniteur.
