MultiSync LCD225WNX - Monitor NEC - Manual de uso y guía de instrucciones gratis

Marca	NEC
Modelo	MultiSync LCD225WNX
Tipo de producto	Monitor LCD color
Resolución óptima	1680 x 1050 píxeles
Peso (máximo)	6,3 kg
Alimentación	100–240 V CA, 50/60 Hz
Entradas de vídeo	DVI-D (digital), D-Sub 15 pines (analógico)
Entrada de audio	Toma de audio de 3,5 mm
Salida de auriculares	Sí (toma de 3,5 mm)
Ajuste de la pantalla	Inclinación (30°), pivot (paisaje/retrato), altura ajustable
Rotación	Rotación horaria y antihoraria de 90°
Montaje VESA	100 x 100 mm
Cubrecables	Incluido
OSD (visualización en pantalla)	9 idiomas, bloqueo OSD, ajuste automático, contraste automático
Accesorios incluidos	Cable de alimentación, cable D-Sub, cable DVI-D, manual, CD-ROM, cubrecables
Mantenimiento	Paño suave no abrasivo
Seguridad	Cumplimiento CE, EN 60950-1, EN 55022, EN 61000-3-2, EN 61000-3-3, EN 55024

Preguntas frecuentes - MultiSync LCD225WNX NEC

¿Cómo ajustar la altura de la pantalla?

Coloque las manos a cada lado del monitor y eleve o baje la pantalla a la altura deseada. Asegúrese de manipular la pantalla con cuidado.

¿Cómo girar la pantalla al modo retrato?

Primero eleve la pantalla a la altura máxima para evitar golpes. Luego, coloque las manos a cada lado y gire la pantalla en el sentido de las agujas del reloj (paisaje a retrato) o en sentido contrario (retrato a paisaje).

¿Qué hacer si la pantalla muestra 'Sin señal'?

Verifique que el cable de vídeo esté correctamente conectado al ordenador y al monitor. Asegúrese de que el ordenador esté encendido y que la fuente de entrada seleccionada (DVI o D-Sub) coincida con el cable utilizado. El mensaje desaparece al presionar el botón SELECT.

¿Cómo restablecer los ajustes de fábrica?

En el menú OSD, vaya a la opción HERRAMIENTA y luego seleccione AJUSTE DE FÁBRICA. Mantenga presionado el botón RESET durante varios segundos para restaurar los parámetros de fábrica.

¿Cómo bloquear o desbloquear los controles OSD?

Para bloquear, mantenga presionados simultáneamente los botones 1<->2/RESET y +. Para desbloquear, repita la misma combinación.

¿Cómo limpiar la pantalla?

Use un paño suave y no abrasivo. No use productos químicos agresivos. Evite tocar directamente la superficie de la pantalla.

¿Qué cables se incluyen con el monitor?

El monitor viene con un cable de alimentación, un cable de vídeo D-Sub (mini D-SUB 15 pines), un cable DVI-D (para el modelo LCD225WNX), un cubrecables, un manual de usuario y un CD-ROM.

¿Cómo montar el monitor en un brazo articulado?

Retire el soporte original desatornillando los cuatro tornillos en la parte posterior del monitor. Use un brazo compatible con VESA (100 x 100 mm) y fíjelo con los tornillos suministrados. Respete el peso máximo de 6,3 kg para el montaje.

¿Cómo conectar unos auriculares?

Conecte los auriculares (no incluidos) en la toma de auriculares ubicada en la parte posterior del monitor. El volumen se ajusta mediante el menú OSD o con la tecla dedicada.

¿Qué significa el mensaje 'Error de resolución'?

Este mensaje aparece cuando la resolución de entrada no es óptima. Para desactivarlo, vaya al menú OSD, seleccione HERRAMIENTA luego ERROR DE RESOLUCIÓN y elija APAGADO.

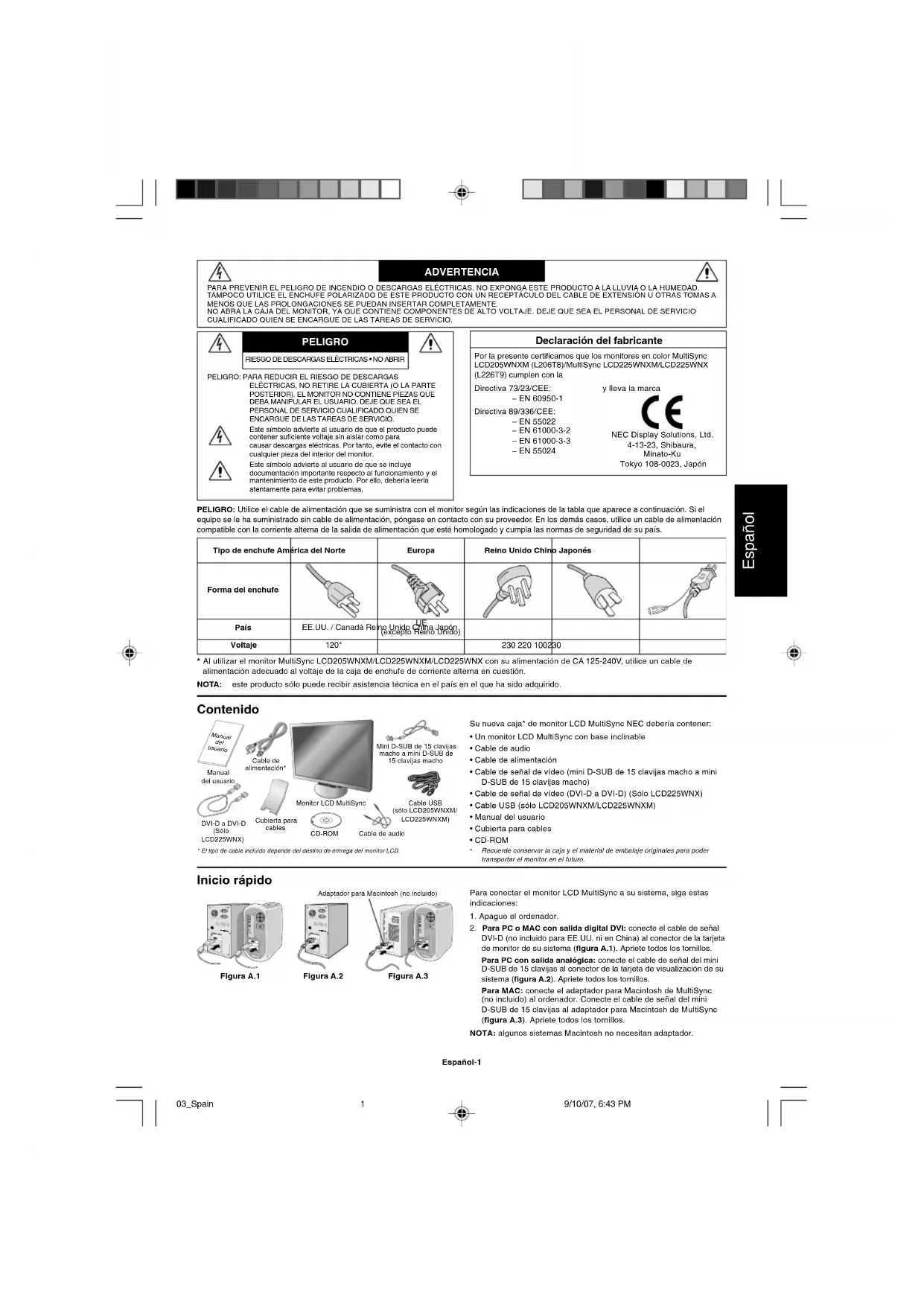

MANUAL DE USUARIO MultiSync LCD225WNX NEC

Este simbolo advierte al usuario de que el producto puede contener suficiente voltaje sin aislar como para causar descargas eléctricas. Por tanto, evite el contacto con cualquier pieza del interior del monitor.

Este simbolo advierte al usuario de que se incluye documentación importante respecto al funcionamiento y el mantenimiento de este producto. Por ello, debería leerla atentamente para evitar problemas.

Declaración del fabricante

Por la presente certificamos que los monitores en color MultiSync LCD205WNXM (L206T8)/MultiSync LCD225WNXM/LCD225WNX (L226T9) cumplen con la

Directiva 73/23/CEE:

- EN 60950-1

y lleva la marca

Tokyo 108-0023, Japón

PELIGRO: Utilice el cable de alimentación que se suministra con el monitor según las indicaciones de la tabla que aparece a continuación. Si el equipo se le ha suministrado sin cable de alimentación, póngase en contacto con su proveedor. En los demás casos, utilice un cable de alimentación compatible con la corriente alterna de la salida de alimentación que esté homologado y cumpla las normas de seguridad de su país.

Tipo de enchufe América del Norte		Europa	Reino Unido Chino Japonés
Forma del enchufe
País	EE.UU. / Canadá Reo (excepto Reino Unido)
Voltaje	120*		230 220 100230

* Al utilizar el monitor MultiSync LCD205WNXM/LCD225WNXM/LCD225WNX con su alimentación de CA 125-240V, utilice un cable de alimentación adecuado al voltaje de la caja de enchufe de corriente alterna en cuestión.

NOTA: este producto sólo puede recibir asistencia técnica en el país en el que ha sido adquirido.

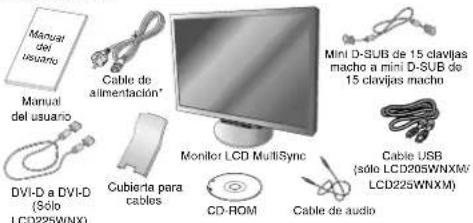

Contenido

* El tipo de cable incluido depende del destino de entrega del monitor LCD.

Su nueva caja* de monitor LCD MultiSync NEC debería contener:

• Un monitor LCD MultiSync con base inclinable
- Cable de audio
• Cable de alimentación
- Cable de señal de vídeo (mini D-SUB de 15 clavijas macho a mini D-SUB de 15 clavijas macho)
- Cable de señal de vídeo (DVI-D a DVI-D) (Sólo LCD225WNX)
• Cable USB (sólo LCD205WNXM/LCD225WNXM)
- Manual del usuario
• Cubierta para cables
• CD-ROM
Recuerde conservar la caja y el material de embalaje originales para poder transportar el monitor en el futuro.

Inicio rápido

Figura A.1

Adaptador para Macintosh (no incluido)

Figura A.2

Figura A.3

Para conectar el monitor LCD MultiSync a su sistema, siga estas indicaciones:

1. Apague el ordenador.
2. Para PC o MAC con salida digital DVI: conecte el cable de señal DVI-D (no incluido para EE.UU. ni en China) al conector de la tarjeta de monitor de su sistema (figura A.1). Apriete todos los tornillos. Para PC con salida analógica: conecte el cable de señal del mini D-SUB de 15 clavijas al conector de la tarjeta de visualización de su sistema (figura A.2). Apriete todos los tornillos.

Para MAC: conecte el adaptador para Macintosh de MultiSync (no incluido) al ordenador. Conecte el cable de señal del mini D-SUB de 15 clavijas al adaptador para Macintosh de MultiSync (figura A.3). Apriete todos los tornillos.

NOTA: algunos sistemas Macintosh no necesitan adaptador.

Español-1

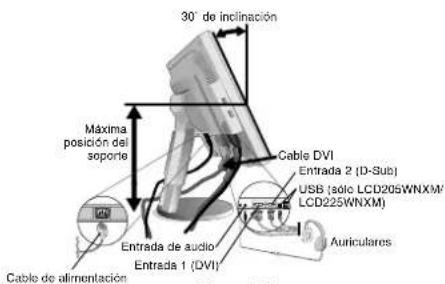

30° de inclinación Máxima posición del soporte Cable DVI Entrada 2 (D-Sub) USB (sole LCD205WNXM) LCD225WNXM Entrada de audio Entrada 1 (DVI) Auriculares Cable de alimentación

Figura B.1

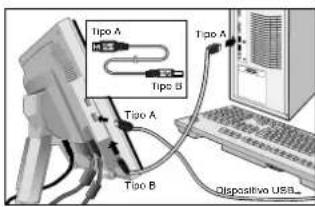

Tipo A Tipo B Tipo A Tipo B Dispositivo USB

Figura C.1

Figura C.2

Figura C.3

Figura C.4

Figura D.1 Figura D.2 Figura D.3

Figura RL.1

Figura TS.1 Figura R.1

1. Coloque una mano a cada lado del monitor para inclinar el panel LCD 30 grados y levántelo hasta alcanzar la posición más alta (figura B.1).
2. Conecte todos los cables al conector apropiado de la parte posterior del monitor (figura B.1). Con el cable USB, conecte el conector del tipo B al puerto USB de upstream en la parte baja del monitor y el conector del tipo A al puerto de downstream del ordenador (figura C.1). Si puede usar el cable del dispositivo USB, utilice uno de los puertos de downstream situados a un lado o en la parte inferior del monitor. Conecte los auriculares (no incluidos) al conector apropiado de la parte trasera del monitor, si lo desea (figura B.1).

NOTA: si se conectan los cables DVI y D-Sub, se debe conectar el cable DVI en el saliente junto al cable de alimentación (figura C.2).

1. Para manejar los cables sin problemas, colóquelos en el conducto para cables siguiendo este orden: cable de alimentación y cable DVI.
2. Introduzca el cable DVI y el cable de alimentación en sus corcheles correspondientes, según se indica en la figura C.3.
3. Introduzca el cable D-Sub y el cable USB (sólo LCD205WNXM/LCD225WNXM) en los corchetes correspondientes, como se indica en la figura C.4.
4. Asegúrese de que todos los cables quedan bien alineados con el soporte (figura C.4).
5. Sujete firmemente todos los cables y coloque la tapa de los cables sobre el soporte (figura D.1). Para quitar dicha tapa, levántela como se indica en la figura D.2.

NOTA: tenga cuidado al colocar la cobertura del cable y evite pellizcarse los dedos.

1. Conecte el cable de alimentación a la toma de corriente (figura D.3).

NOTA: si tiene dificultades para retirar la cubierta de los cables, empuje la abertura inferior hacia arriba, tal como ilustra la Figura E.1.

NOTA: consulte el apartado Peligro de este manual para asegurarse de que selecciona el cable de alimentación adecuado.

1. Encienda el monitor y el ordenador con el botón de encendido (figura D.3).

2. Esta función No-touch ajusta automáticamente el monitor con la configuración óptima inicial en la mayoría de cadencias (sólo para entrada analógica). Para llevar a cabo otros ajustes, utilice los siguientes controles de OSD:

3. Contraste automático

4. Auto ajuste

Consulte el apartado Controles de este manual del usuario si desea obtener una descripción detallada de estos controles OSD.

NOTA: si surgiera algún problema, consulte la sección Solución de problemas (CD-ROM).

Cómo subir y bajar la pantalla del monitor

La pantalla del monitor se puede subir y bajar. Para ello, coloque una mano a cada lado del monitor y súbala o bájela hasta conseguir la posición deseada (figura RL.1).

NOTA: realice esta operación con cuidado.

Base inclinable y giratoria

Sujete la pantalla del monitor con las dos manos para ajustarla y orientarla como desee (figura TS.1).

NOTA: tenga cuidado al inclinar y girar el monitor.

Rotación de la pantalla

Antes de girar la pantalla, súbala al máximo para evitar golpearla contra la mesa o pellizcarse los dedos.
Para subir la pantalla, coloque una mano a cada lado del monitor y subala hasta la máxima posición (figura RL.1).
Para girar la pantalla, ponga una mano a cada lado de la pantalla y girela en el sentido de las agujas del reloj, para pasar del modo horizontal al modo vertical o en el sentido contrario a las agujas del reloj, para pasar del modo vertical al modo horizontal (figura R.1).

Profundidad MÁX.: 0,5 mm Si utiliza otros tornillos, compruebe la longitud del tornillo.

Peso del conjunto del monitor: 5,9 kg (MÁX.) (LCD205WNXM) 6,3 kg (MÁX.) (LCD225WNXM/LCD225WNX)

Cómo retirar el soporte del monitor para el montaje

Para montar el monitor de otra forma:

1. Coloque una mano a cada lado del monitor y levántelo hasta alcanzar la posición más alta. Retire el conducto para cables.

NOTA: si tiene dificultades para retirar el conducto para cables, empuje la abertura inferior hacia arriba, tal como ilustra la imagen.

1. Desconecte todos los cables.
2. Coloque el monitor boca abajo en una superficie no abrasiva (figura R.2).
3. Retire los 4 tornillos que unen el monitor al soporte y retire el soporte (figura R.3).
   El monitor ya esta preparado para montarlo de otro modo.
4. Conecte todos los cables a la parte posterior del monitor (figura R.4).
5. Repita el proceso en sentido inverso para volver a montar el soporte.

NOTA: utilice sólo métodos de montaje alternativos compatibles con VESA.

NOTA: para evitar dañar o dejar caer el soporte, cójalo con cuidado.

Instalación de un brazo flexible

Este monitor LCD está diseñado para ser utilizado con un brazo flexible.

Para el montaje utilice los tornillos (4) que se suministran con el producto y colóquelos tal como muestra la imagen. Para cumplir las normas de seguridad, el monitor debe estar montado a un brazo que garantice la estabilidad necesaria teniendo en cuenta el peso del monitor.

El monitor LCD sólo se podrá utilizar con un brazo homologado (por ejemplo, de la marca GS).

Controles

Los botones de control OSD (On-Screen-Display) situados en la parte frontal del monitor funcionan del siguiente modo:

1. Funciones básicas pulsando una tecla

Botón	SELECT	-	+	1<->2/RESET
SI no aparece OSD	Aparece OSD. Acceso rápido al monú de ajuste del brillo.		Acceso rápido al monú de ajuste del volumen.	Selección de señal de entrada.
SI aparece OSD (selección del icono)	Pasa al nivel de ajuste. El cursor se desplaza hacia la izquierda.		El cursor se desplaza hacia la derecha.
SI aparece OSD (ajuste)	Pasa al nivel de selección del icono.	Disminución del valor de ajuste o el cursor para el ajuste se desplaza hacia la izquierda.	Aumento del valor de ajuste o el cursor para el ajuste se desplaza hacia la derecha.	Función de reajuste.Silencio encendido/apagado en el menú del volumen.

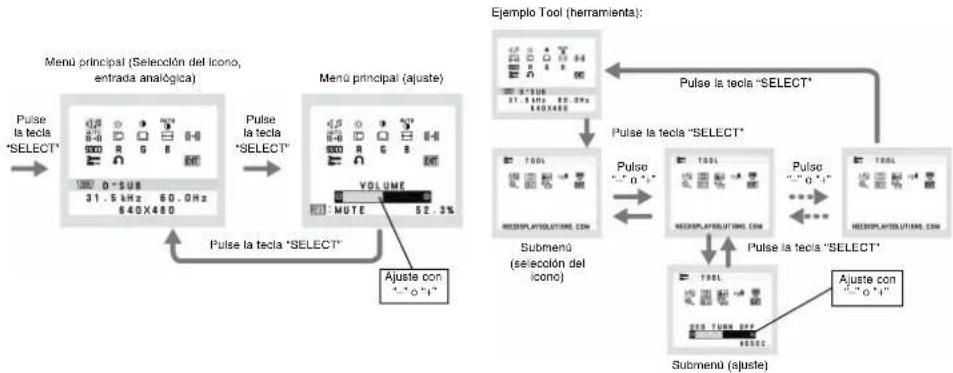

1. Estructura de OSD

Español-3

VOLUMEN

Controla el volumen de los altavoces y los auriculares

Para que los altavoces no reproduzcan ningún sonido, pulse la lecla 1<->2/RESET.

BRILLO

Ajusta el brillo de la imagen global y del fondo.

CONTRASTE

Ajusta el brillo de la imagen respecto al fondo.

CONTRASTE AUTOM. (sólo entradas analógicas)

Ajusta la imagen que aparece para las entradas de video no estándar.

AUTO AJUSTE (sólo entradas analógicas)

Ajusta automáticamente la configuración de Image Position (Posición de la imagen), Anchura y Estabilidad.

IZQ./DERECHA (sólo entradas analógicas)

Controla la posición horizontal de la imagen en el área de visualización de la pantalla.

ABAJO/ARRIBA (sólo entradas analógicas)

Controla la posición vertical de la imagen en el área de visualización de la pantalla.

ANCHURA (sólo entradas analógicas)

Ajusta el tamaño horizontal aumentando o reduciendo esta configuración.

ESTABILIDAD (sólo entradas analógicas)

Mejora el enfoque, la claridad y la estabilidad de la imagen aumentando o reduciendo esta configuración.

SISTEMAS DE CONTROL DEL COLOR

Con el preajuste de cinco colores (9300/7500/sRGB/USER/ESTÁNDAR) se selecciona la configuración del color deseada. Las configuraciones de color sRGB y ESTÁNDAR son estándar y no se pueden modificar.

COLOR ROJO

Aumenta o disminuye el Rojo. El cambio aparecerá en la pantalla.

COLOR VERDE

Aumenta o disminuye el Verde. El cambio aparecerá en la pantalla.

COLOR AZUL

Aumenta o disminuye el Azul. El cambio aparecerá en la pantalla.

HERRAMIENTAS

Seleccionando TOOL (HERRAMIENTA) se accede al submenú.

CONF. DE FÁBRICA

Seleccionando Conf. de fábrica podrá restablecer todas las configuraciones de control de OSD originales. Mantenga pulsado el botón RESET durante unos segundos para que se active la función. Podrá restablecer cada configuración resaltando el control correspondiente y pulsando el botón RESET.

EXIT

Con EXIT podrá salir del menu/submenu de OSD.

IDIOMA

Con EXIT podrá salir del menu/submenu de OSD.

DURACIÓN OSD

El menú de control de OSD permanecerá activado mientras se esté utilizando. En el submenú Actividad OSD puede indicar cuánto tiempo debe transcurrir desde que se toca por última vez un botón del menú de control de OSD hasta que éste se desconecta. La opción preconfigurada permite un mínimo de 10 segundos y un máximo 120, variable en intervalos de 5 segundos.

BLOQUEO OSD

Este control bloquea totalmente el acceso a todas las funciones de control de OSD excepto Volumen, Brillo y Contraste. Si intenta activar los controles de OSD mientras está activado el modo de Bloqueo, aparecerá una ventana notificándole que los controles de OSD están bloqueados. Para activar la función de Bloqueo OSD, pulse "1<->2/ RESET" y la tecla "+" simultáneamente. Para desactivar la función de Bloqueo OSD, pulse "1<->2/ RESET" y la tecla "+" simultáneamente.

AVISO DE RESOLUCIÓN

Si está activado y la resolución no es la óptima, aparecerá un mensaje en la pantalla transcurridos 45 segundos para informarle de ello.

INFORMACIÓN MONITOR

Indica el número de modelo y de serie del monitor.

EXPANSIÓN

Selecciona el modo de zoom. FULL: La imagen se amplía hasta 1680 x 1050 independientemente de cuál sea la resolución. ASPECTO: La imagen se amplía sin modificar la relación entre la altura y la anchura.

DDC/CI

Activa o desactiva la comunicación y control bidireccional del monitor.

RESOLUCIÓN ENTRADA (sólo para entradas analógicas)

Determina que la resolución de la señal de entrada es una de las siguientes: Cuando el tamaño vertical activo es 768, puede seleccionar una resolución entre 1024 x 768, 1280 x 768 y 1360 x 768. Cuando el tamaño vertical activo es 1050, puede seleccionar una resolución entre 1400 x 1050 y 1680 x 1050.

Mensaje de advertencia OSD

Los mensajes de advertencia OSD desaparecen con el botón SELECT.

NO HAY SEÑAL: esta función avisa al usuario cuando no se recibe ninguna señal. Una vez conectada la alimentación, cuando se modifica la señal de entrada o el vídeo no está activo, aparecerá la ventana No hay señal.

AVISO DE RESOLUCIÓN: esta función advierte de que se debe optimizar la resolución. Al encender el monitor, al modificar la señal de entrada y cuando la resolución de la señal de vídeo no es la adecuada, aparecerá la ventana de alerta de Aviso de resolución. Esta función se puede desactivar en el menú TOOL (herramienta).

FUERA DE RANGO: esta función recomienda optimizar la resolución y la velocidad de regeneración de la imagen. El menú Fuera de rango puede aparecer después de encender el monitor, al modificar la señal de entrada o si la cadencia de la señal de vídeo no es la adecuada.
