BEDIENUNGSANLEITUNG MultiSync LCD225WNX NEC

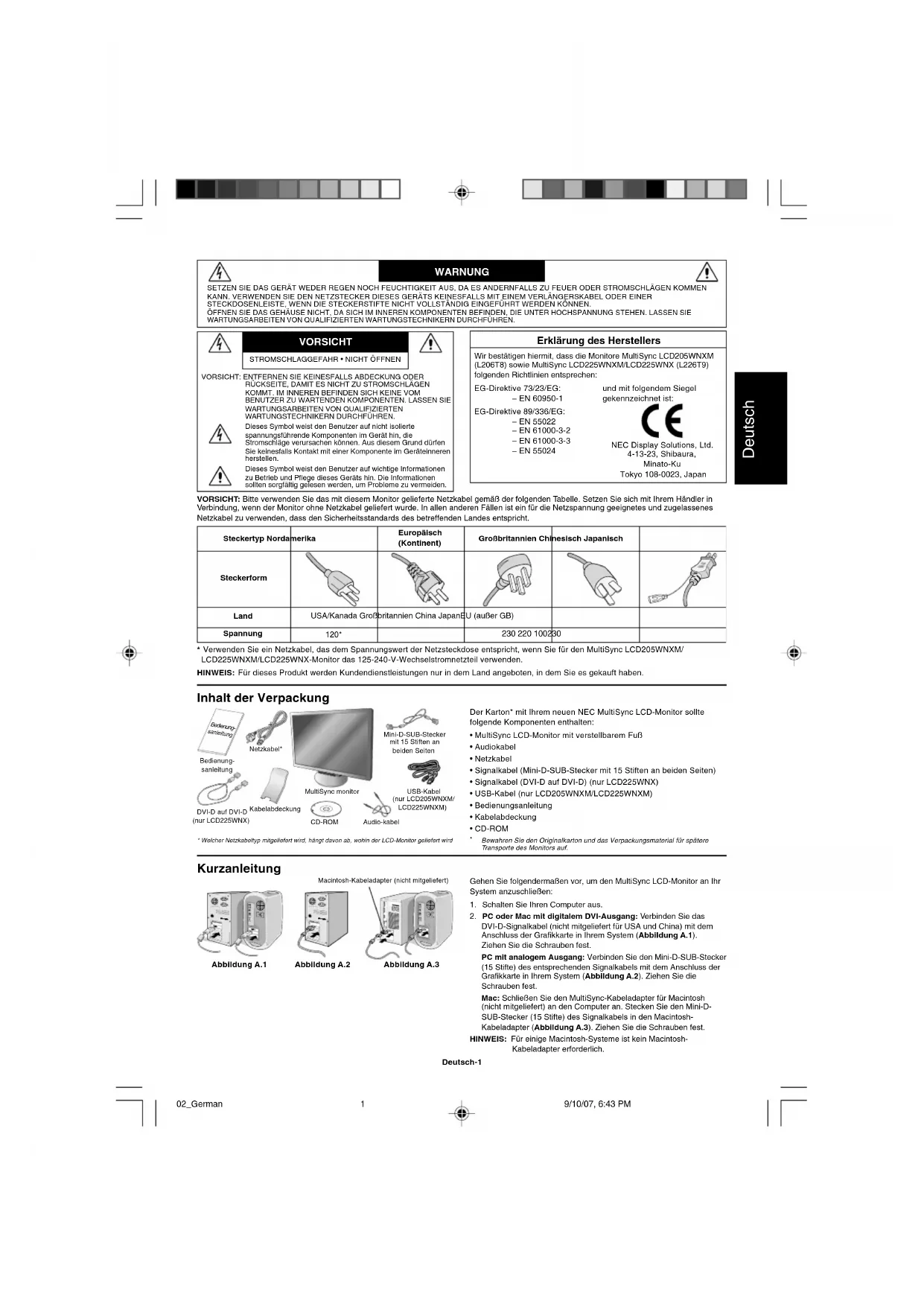

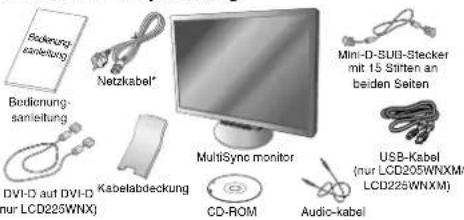

• Verwenden Sie ein Netzkabel, das dem Spannungswert der Netzsteckdose entspricht, wenn Sie für den MultiSync LCD205WNXM/ LCD225WNXM/LCD225WNX-Monitor das 125-240-V-Wechselstromnetzteil verwenden. HINWEIS: Für dieses Produkt werden Kundendienstleistungen nur in dem Land angeboten, in dem Sie es gekauft haben. Inhalt der Verpackung Der Karton* mit Ihrem neuen NEC MultiSync LCD-Monitor sollte folgende Komponenten enthalten:

• MultiSync LCD-Monitor mit verstellbarem Fuß

• Signalkabel (Mini-D-SUB-Stecker mit 15 Stiften an beiden Seiten)

• Signalkabel (DVI-D auf DVI-D) (nur LCD225WNX)

Bewahren Sie den Originalkarton und das Verpackungsmaterial für spätereTransporte des Monitors auf.Bedienung-sanleitungAudio-kabelNetzkabel*Mini-D-SUB-Steckermit 15 Stiften anbeiden SeitenDVI-D auf DVI-D(nur LCD225WNX)MultiSync monitor Kurzanleitung Gehen Sie folgendermaßen vor, um den MultiSync LCD-Monitor an Ihr System anzuschließen:

1. Schalten Sie Ihren Computer aus.

2. PC oder Mac mit digitalem DVI-Ausgang: Verbinden Sie das

DVI-D-Signalkabel (nicht mitgeliefert für USA und China) mit dem Anschluss der Grafikkarte in Ihrem System (Abbildung A.1). Ziehen Sie die Schrauben fest. PC mit analogem Ausgang: Verbinden Sie den Mini-D-SUB-Stecker (15 Stifte) des entsprechenden Signalkabels mit dem Anschluss der Grafikkarte in Ihrem System (Abbildung A.2). Ziehen Sie die Schrauben fest. Mac: Schließen Sie den MultiSync-Kabeladapter für Macintosh (nicht mitgeliefert) an den Computer an. Stecken Sie den Mini-D- SUB-Stecker (15 Stifte) des Signalkabels in den Macintosh- Kabeladapter (Abbildung A.3). Ziehen Sie die Schrauben fest. HINWEIS: Für einige Macintosh-Systeme ist kein Macintosh- Kabeladapter erforderlich. Abbildung A.1 Abbildung A.2 Macintosh-Kabeladapter (nicht mitgeliefert)CD-ROM Abbildung A.3 Bedienung-sanleitung* Welcher Netzkabeltyp mitgeliefert wird, hängt davon ab, wohin der LCD-Monitor geliefert wirdUSB-Kabel(nur LCD205WNXM/LCD225WNXM)Kabelabdeckung 02_German 9/10/07, 6:43 PM1Deutsch-2 Deutsch

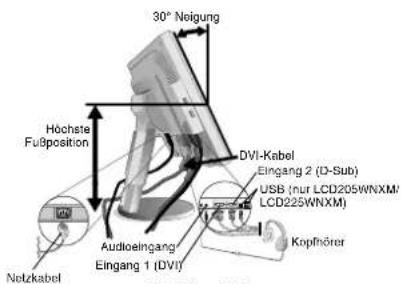

3. Fassen Sie den LCD-Bildschirm auf beiden Seiten an, neigen Sie

ihn in einem Winkel von 30 Grad und heben Sie ihn in die höchste Position (Abbildung B.1).

4. Verbinden Sie alle Kabel mit den entsprechenden Anschlüssen

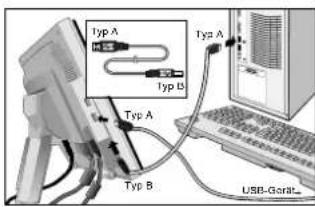

auf der Rückseite des Monitors (Abbildung B.1). Verbinden Sie den Anschluss des Typs B mit dem USB-Upstream-Port unten am Monitor und den Anschluss des Typs A mit dem Downstream-Port am Computer (Abbildung C.1). Wenn Sie das Kabel eines USB- Geräts verwenden können, müssen Sie es in einen der Downstream-Ports unten oder seitlich am Monitor einstecken. Schließen Sie die Kopfhörer (nicht mitgeliefert), wenn gewünscht, an die entsprechende Buchse auf der Rückseite des Monitors an (Abbildung B.1). HINWEIS: Wenn Sie sowohl das DVI- als auch das D-Sub-Kabel anschließen, muss das DVI-Kabel neben der Rippe auf der Seite des Netzkabels angeschlossen werden (Abbildung C.2).

5. Legen Sie die Kabel in der folgenden Reihenfolge in die

Kabelführung: Netzkabel und DVI-Kabel.

6. Führen Sie das DVI-Kabel und das Netzkabel durch die in

Abbildung C.3 angegebenen Halterungen.

7. Führen Sie das D-Sub- und das USB-Kabel (nur LCD205WNXM/

LCD225WNXM) durch die in Abbildung C.4 angegebenen Halterungen.

8. Sorgen Sie dafür, dass alle Kabel flach am Fuß anliegen

9. Halten Sie alle Kabel fest, und setzen Sie die Kabelabdeckung auf

den Fuß (Abbildung D.1). Zum Entfernen heben Sie die Kabelabdeckung an, wie in Abbildung D.2 dargestellt. HINWEIS: Achten Sie beim Anbringen der Kabelabdeckung darauf, dass Sie Ihre Finger nicht einklemmen.

10. Schließen Sie das Netzkabel an die Steckdose an (Abbildung D.3).

HINWEIS: Wenn Sie Schwierigkeiten beim Entfernen der Kabelabdeckung haben, drücken Sie die untere Öffnung, wie in Abbildung E.1 dargestellt, nach oben, um sie zu entfernen. HINWEIS: Beachten Sie zur Auswahl des richtigen Netzkabels den entsprechenden Sicherheitshinweis in dieser Bedienungsanleitung.

11. Schalten Sie den Computer und den Monitor mit dem Netzschalter

an der Vorderseite (Abbildung D.3) ein. 12.Die berührungslose Einstellungsautomatik nimmt beim ersten Setup für die meisten Timings die optimalen Einstellungen für den Monitor vor (nur analoger Eingang). Weitere Anpassungen werden mit den folgenden OSD Steuerungen vorgenommen:

• Automatische Kontrasteinstellung

• Automatische Einstellung Im Abschnitt Bedienelemente dieser Bedienungsanleitung finden Sie eine ausführliche Beschreibung der OSD-Steuerungen. HINWEIS: Sollten Probleme auftreten, beachten Sie den Abschnitt Fehlerbehebung (CD-ROM). Heben und Senken des Bildschirms Der Monitor kann gehoben oder gesenkt werden. Fassen Sie den Monitor zu diesem Zweck auf beiden Seiten an und heben oder senken Sie ihn auf die gewünschte Höhe (Abbildung RL.1). HINWEIS: Heben und senken Sie den Monitor vorsichtig. Neigen und Schwenken Fassen Sie den Monitor an beiden Seiten und neigen bzw. drehen Sie ihn nach Bedarf (Abbildung TS.1). HINWEIS: Neigen und drehen Sie den Monitor vorsichtig. Bildschirmdrehung Vor dem Drehen muss der Bildschirm in die höchste Position gehoben werden, damit er nicht gegen den Tisch stößt und Sie sich die Finger nicht einklemmen. Fassen Sie den Monitor auf beiden Seiten an und heben Sie ihn in die höchste Position (Abbildung RL.1). Sie können den Bildschirm nun drehen, indem Sie den Monitor mit beiden Händen an den Seiten fassen und im Uhrzeigersinn aus dem Quer- in das Hochformat bzw. gegen den Uhrzeigersinn aus dem Hoch- in das Querformat drehen (Abbildung R.1). Abbildung C.2 Netzkabel DVI-Kabel Abbildung C.3 Abbildung C.4 D-SUB-Kabel USB-Kabel (nur LCD205WNXM/ LCD225WNXM) flach Abbildung D.1 Abbildung D.2 Abbildung D.3 Netzschalter Abbildung RL.1 Abbildung TS.1 Abbildung R.1 USB (nur LCD205WNXM/ LCD225WNXM) Eingang 2 (D-Sub) DVI-Kabel Eingang 1 (DVI) Höchste Fußposition Netzkabel 30° Neigung Abbildung B.1 Audioeingang Kopfhörer Abbildung C.1 Typ ATyp ATyp ATyp BTyp BUSB-Gerät Abbildung E.1 02_German 9/10/07, 6:43 PM2Deutsch-3 Deutsch

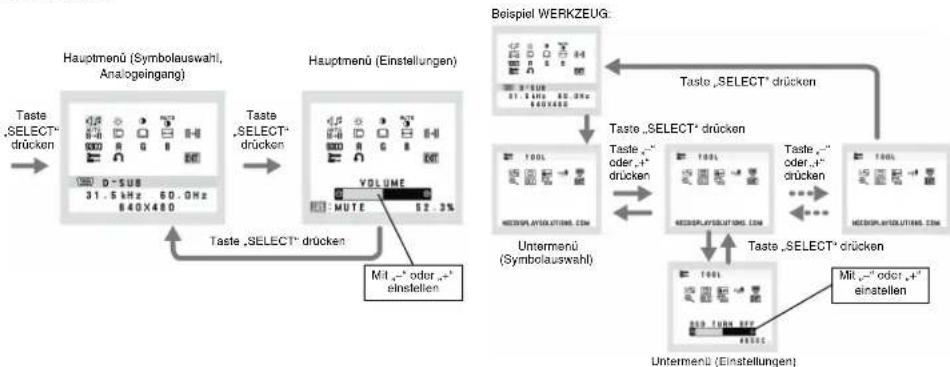

Bedienelemente Die OSD Bedienelemente (On-Screen-Display) auf der Vorderseite des Monitors haben folgende Funktionen:

1. Basisfunktion beim Betätigen der jeweiligen Taste

Zeigt den OSD an. Öffnet das Fenster für die Helligkeitseinstellung. Taste Ohne OSD- Anzeige Öffnet das Fenster für die Lautstärkeeinstellung. Mit OSD-Anzeige

Wechselt zur Einstellungsphase. Cursor nach links. Cursor nach rechts. Mit OSD-Anzeige (Einstellungsmodus) Wechselt zum Symbolauswahlmodus. Verringert den Wert oder bewegt Cursor nach links. Erhöht den Wert oder bewegt Cursor nach rechts. SELECT

Auswahl des Eingangssignals. Zurücksetzen der Einstellung. Schaltet im Menü für die Lautstärkeeinstellung die Stummschaltung ein/aus. 1<->2/RESET Untermenü(Symbolauswahl)Taste „–“oder „+“drückenUntermenü (Einstellungen)Taste „SELECT“ drückenTaste „–“oder „+“drückenTaste „SELECT“ drückenTaste „SELECT“ drückenHauptmenü (Symbolauswahl,Analogeingang)Hauptmenü (Einstellungen)Taste„SELECT“drückenTaste„SELECT“drückenTaste „SELECT“ drückenMit „–“ oder „+“einstellenMit „–“ oder „+“einstellenBeispiel WERKZEUG: Entfernen des Monitorfußes für die Montage So bereiten Sie den Monitor für eine alternative Montage vor:

1. Fassen Sie den Monitor auf beiden Seiten an, und heben Sie ihn

in die höchste Position. Entfernen Sie die Kabelabdeckung. HINWEIS: Wenn Sie Schwierigkeiten beim Entfernen der Kabelabdeckung haben, drücken Sie die untere Öffnung, wie in der nebenstehenden Abbildung dargestellt, nach oben, um sie zu entfernen.

2. Ziehen Sie alle Kabel ab.

3. Legen Sie den Monitor mit der Vorderseite nach unten auf eine

weiche Oberfläche (Abbildung R.2).

4. Entfernen Sie die 4 Schrauben, mit denen der Fuß am Monitor

befestigt ist, und heben Sie den Fuß ab (Abbildung R.3). Der Monitor kann jetzt auf andere Art montiert werden.

5. Schließen Sie alle Kabel an der Rückseite des Monitors an

6. Führen Sie die Schritte in umgekehrter Reihenfolge aus, um den

Fuß wieder anzubringen. HINWEIS: Verwenden Sie ausschließlich VESA-kompatible Montagemethoden. HINWEIS: Gehen Sie vorsichtig mit dem Monitor um, um eine Beschädigung oder ein Herunterfallen des Fußes zu vermeiden. Befestigen eines Tragarms Dieser LCD-Monitor kann mit einem Tragarm verwendet werden. Verwenden Sie die beigefügten Schrauben (4 Stück) für die Montage, wie es in der Abbildung dargestellt ist. Die Sicherheitsvorschriften verlangen, dass der Monitor an einem Tragarm montiert wird, der für das Gewicht des Monitors ausreichend stabil ist. Der LCD-Monitor darf nur auf einem zugelassenen Arm montiert werden, der beispielsweise mit einem GS-Zeichen versehen ist. 4 SCHRAUBEN (M4)Maximale Tiefe: 8,5 mmWenn Sie eine andereSchraube verwenden,prüfen Sie bitte die Längeder Schraube.Gewicht des LCD-Monitors komplett: 5,9 kg (max.) (LCD205WNXM)6,3 kg (max.) (LCD225WNXM/LCD225WNX) Technische Daten Abbildung R.2 Weiche Oberfläche Abbildung R.3 Abbildung R.4 Alle Schrauben festziehen100 mmStärke der Halterung(Arm) 2,0 ~ 3,2 mm100 mm 02_German 9/10/07, 6:43 PM3Deutsch-4 Deutsch LAUTSTÄRKE Lautstärke für Lautsprecher und Kopfhörer einstellen. Um die Lautsprecher auszuschalten, drücken Sie die Taste 1<->2/RESET. HELLIGKEIT Passt die Bild- und Hintergrundhelligkeit des Bildschirms an. KONTRAST Ändert die Bildhelligkeit im Verhältnis zum Hintergrund. AUTOM. KONTRAST (nur Analogeingang) Passt das angezeigte Bild bei Verwendung nicht dem Standard entsprechender Eingangssignale an. AUTOM. EINST (nur Analogeingang) Stellt Bildposition, Bildbreite und Optimierung automatisch ein. LINKS/RECHTS (nur Analogeingang) Steuert die horizontale Bildposition im Anzeigebereich des LCD. UNTEN/OBEN Steuert die vertikale Bildposition im Anzeigebereich des LCD. BILDBREITE (nur Analogeingang) Durch Erhöhen oder Verringern dieses Werts wird das Bild breiter bzw. schmaler. OPTIMIERUNG (nur Analogeingang) Optimiert Schärfe, Deutlichkeit und Bildstabilität durch Erhöhen oder Verringern dieses Werts. FARBSTEUERUNGSSYSTEM Fünf Voreinstellungen (9300/7500/sRGB/BENUTZER/ ORIGINALFARBEN) wählen die gewünschte Farbeinstellung aus. Die Farbeinstellungen sRGB und ORIGINALFARBEN sind Standardeinstellungen und können nicht angepasst werden. FARBE ROT Erhöht oder verringert den Rotanteil. Die Änderung wird auf dem Bildschirm sichtbar.

Erhöht oder verringert den Grünanteil. Die Änderung wird auf dem Bildschirm sichtbar. FARBE BLAU Erhöht oder verringert den Blauanteil. Die Änderung wird auf dem Bildschirm sichtbar. TOOL Durch Auswahl von WERKZEUG gelangen Sie in das Untermenü. WERKSEINSTELLUNG Mit der OSD-Steuerung „Werkseinstellung“ werden alle OSD- Einstellungen auf die Werkseinstellungen zurückgesetzt. Sie müssen die Taste RESET mehrere Sekunden halten, um die Rücksetzung durchzuführen. Einzelne Einstellungen können durch Markieren der betreffenden Steuerung und anschließendes Drücken der Taste RESET zurückgesetzt werden. EXIT Mit „EXIT“ verlassen Sie das OSD Menü/Untermenü. SPRACHE Die OSD-Menüs sind in neun Sprachen verfügbar. OSD ANZEIGEDAUER Das OSD Steuerungsmenü wird ausgeblendet, wenn es nicht mehr verwendet wird. Im Untermenü „OSD Anzeigedauer” können Sie festlegen, nach welchem Zeitraum das OSD Steuerungsmenü ausgeblendet wird, wenn der Benutzer keine Taste drückt. Die Voreinstellungen reichen von 10 – 120 Sekunden in 5-Sekunden-Abständen. OSD ABSCHALTUNG Mit „OSD Abschaltung“ werden alle OSD-Funktionen bis auf Lautstärke, Helligkeit und Kontrast gesperrt. Wenn Sie im Modus „OSD Abschaltung“ auf die OSD Steuerungen zugreifen, wird ein Bildschirm angezeigt, der auf die Sperre der OSD Steuerungen hinweist. Um die Funktion „OSD Abschaltung“ zu aktivieren, halten Sie die Tasten 1<->2/ RESET und „+“ gleichzeitig gedrückt. Um die Funktion „OSD Abschaltung“ wieder zu deaktivieren, drücken Sie erneut die Taste 1<->2/RESET und gleichzeitig die Taste „+“. AUFLÖSUNGSANZEIGE Wenn Sie AN auswählen, wird nach 45 Sekunden eine Meldung auf dem Bildschirm angezeigt, wenn der Monitor nicht auf die optimale Auflösung eingestellt ist. AUSDEHNUNG Dient zum Auswählen des Zoom-Modus. VOLLBILD: Die Bilddarstellung wird unabhängig von der Auflösung auf 1680 x 1050 Pixel erweitert. SEITENMASSE: Das Bild wird vergrößert, ohne dass das Seitenverhältnis geändert wird. DDC/CI Schaltet die 2-Wege-Kommunikation und die Steuerung des Monitors EIN oder AUS. MONITORINFORMATION Die Modell- und die Seriennummer des Monitors. EINGANGSAUFLÖSUNG (nur analoger Eingang) Legt die Auflösung des Eingangssignals auf eine der folgenden Einstellungen fest: Wenn die aktive Bildhöhe 768 ist, können Sie zwischen folgenden Auflösungen wählen: 1024 x 768, 1280 x 768, 1360 x 768. Wenn die aktive Bildhöhe 1050 ist, können Sie zwischen folgenden Auflösungen wählen: 1400 x 1050, 1680 x 1050. OSD Warnung Die Menüs der OSD Warnungen können mit der Taste „SELECT“ ausgeblendet werden. KEIN SIGNAL: Diese Funktion gibt eine Warnung aus, wenn kein Signal verfügbar ist. Das Fenster Kein Signal wird nach dem Einschalten oder einem Wechsel des Eingangssignals sowie dann angezeigt, wenn kein Videosignal verfügbar ist. AUFLÖSUNGSANZEIGE: Diese Funktion warnt Sie, wenn nicht die optimale Auflösung verwendet wird. Nach dem Einschalten, nach einer Änderung des Videosignals oder wenn das Videosignal nicht die richtige Auflösung besitzt, wird das Fenster Auflösungsanzeige angezeigt. Diese Funktion kann im Hilfsfunktionenmenü deaktiviert werden. FREQUENZ ZU HOCH: Diese Funktion empfiehlt die optimale Auflösung und Bildwiederholrate. Nach dem Einschalten, nach einer Änderung des Eingangssignals oder wenn das Videosignal nicht die richtige Auflösung besitzt, wird das Fenster Frequenz zu hoch angezeigt. 02_German 9/10/07, 6:43 PM4Español-1 Español Declaración del fabricante Por la presente certificamos que los monitores en color MultiSync LCD205WNXM (L206T8)/MultiSync LCD225WNXM/LCD225WNX (L226T9) cumplen con la Directiva 73/23/CEE: – EN 60950-1 Directiva 89/336/CEE: – EN 55022 – EN 61000-3-2 – EN 61000-3-3 – EN 55024 RIESGO DE DESCARGAS ELÉCTRICAS • NO ABRIR PARA PREVENIR EL PELIGRO DE INCENDIO O DESCARGAS ELÉCTRICAS, NO EXPONGA ESTE PRODUCTO A LA LLUVIA O LA HUMEDAD. TAMPOCO UTILICE EL ENCHUFE POLARIZADO DE ESTE PRODUCTO CON UN RECEPTÁCULO DEL CABLE DE EXTENSIÓN U OTRAS TOMAS A MENOS QUE LAS PROLONGACIONES SE PUEDAN INSERTAR COMPLETAMENTE.NO ABRA LA CAJA DEL MONITOR, YA QUE CONTIENE COMPONENTES DE ALTO VOLTAJE. DEJE QUE SEA EL PERSONAL DE SERVICIOCUALIFICADO QUIEN SE ENCARGUE DE LAS TAREAS DE SERVICIO. ADVERTENCIA PELIGRO: PARA REDUCIR EL RIESGO DE DESCARGASELÉCTRICAS, NO RETIRE LA CUBIERTA (O LA PARTEPOSTERIOR). EL MONITOR NO CONTIENE PIEZAS QUEDEBA MANIPULAR EL USUARIO. DEJE QUE SEA ELPERSONAL DE SERVICIO CUALIFICADO QUIEN SEENCARGUE DE LAS TAREAS DE SERVICIO.Este símbolo advierte al usuario de que el producto puedecontener suficiente voltaje sin aislar como paracausar descargas eléctricas. Por tanto, evite el contacto concualquier pieza del interior del monitor.Este símbolo advierte al usuario de que se incluyedocumentación importante respecto al funcionamiento y elmantenimiento de este producto. Por ello, debería leerlaatentamente para evitar problemas. PELIGRO y lleva la marca NEC Display Solutions, Ltd. 4-13-23, Shibaura, Minato-Ku Tokyo 108-0023, Japón PELIGRO: Utilice el cable de alimentación que se suministra con el monitor según las indicaciones de la tabla que aparece a continuación. Si el equipo se le ha suministrado sin cable de alimentación, póngase en contacto con su proveedor. En los demás casos, utilice un cable de alimentación compatible con la corriente alterna de la salida de alimentación que esté homologado y cumpla las normas de seguridad de su país. Tipo de enchufe América del Norte Europa Reino Unido Chino Japonés Forma del enchufe País Voltaje EE.UU. / Canadá Reino Unido China Japón
