MODE D'EMPLOI 14143406L Livarno Lux

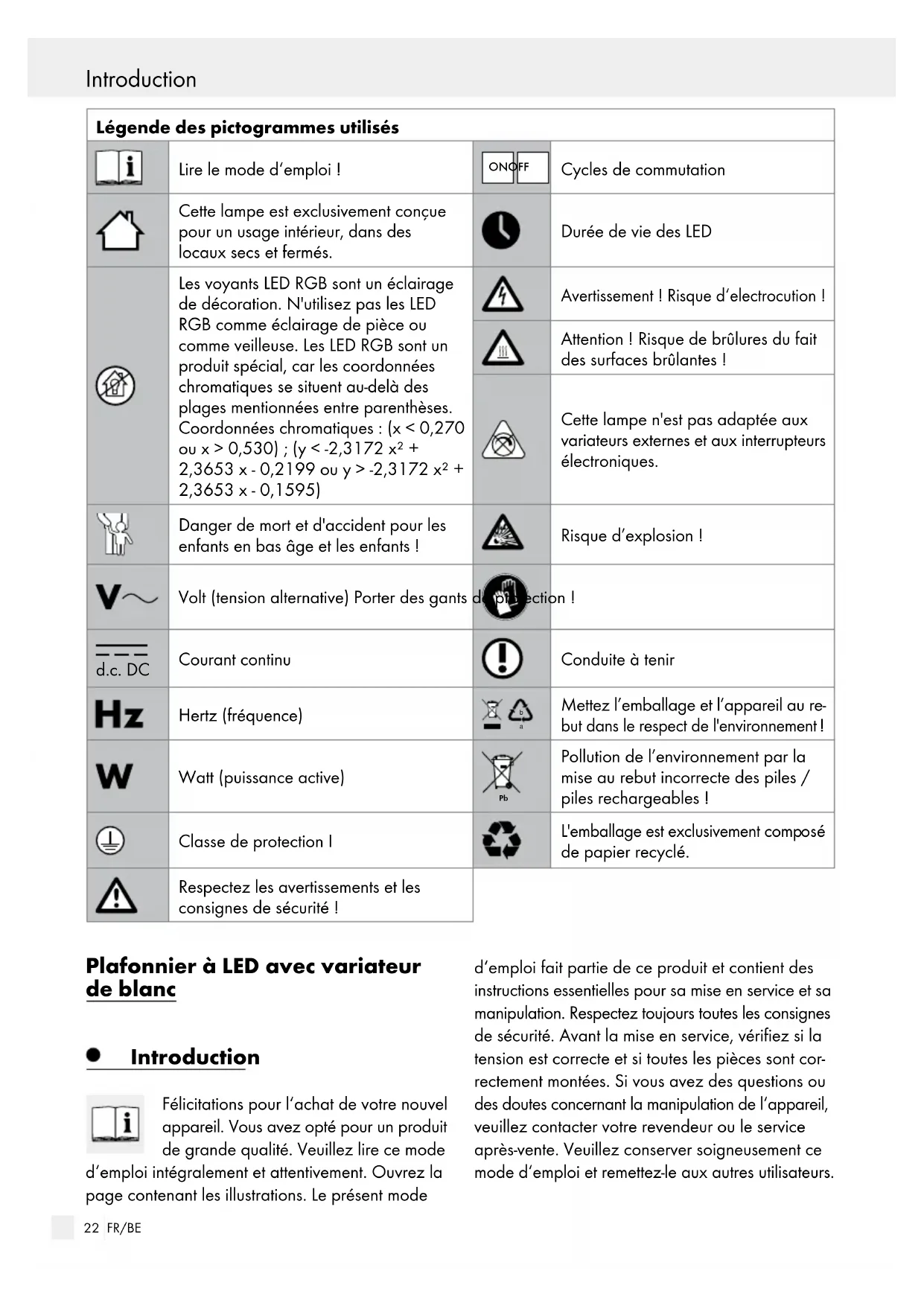

Instructions de montage, d‘utilisation et consignes de sécurité
Mettez l’emballage et l’appareil au re- but dans le respect de l'environnement
Pollution de l’environnement par la mise au rebut incorrecte des piles / piles rechargeables ! Classe de protection I
'emballage est exclusivement comp osé de papier recyclé. Respectez les avertissements et les consignes de sécurité ! Plafonnier à LED avec variateur de blanc Introduction Félicitations pour l‘achat de votre nouvel appareil. Vous avez opté pour un produit de grande qualité. Veuillez lire ce mode d‘emploi intégralement et attentivement. Ouvrez la page contenant les illustrations. Le présent mode d‘emploi fait partie de ce produit et contient des instructions essentielles pour sa mise en service et sa manipulation. Respectez toujours toutes les consignes de sécurité. Avant la mise en service, vérifiez si la tension est correcte et si toutes les pièces sont cor- rectement montées. Si vous avez des questions ou des doutes concernant la manipulation de l‘appareil, veuillez contacter votre revendeur ou le service après-vente. Veuillez conserver soigneusement ce mode d‘emploi et remettez-le aux autres utilisateurs. Introduction / Sécurité23 FR/BE Introduction Introduction / Sécurité Utilisation conforme Cette lampe est exclusivement conçue pour un usage intérieur, dans des locaux secs et fermés. Ce produit est uniquement destiné à un usage domestique et privé. Les voyants LED RGB sont un éclairage de décoration. N’utilisez pas les LED RGB comme éclairage de pièce ou comme veilleuse. Les LED RGB sont un produit spécial, car les coordonnées chromatiques se situent au-delà des plages mentionnées entre parenthèses. Coordonnées chromatiques : (x < 0,270 ou x > 0,530) ; (y < -2,3172 x² + 2,3653 x - 0,2199 ou y > -2,3172 x² + 2,3653 x - 0,1595) Contenu de la livraison Contrôlez toujours immédiatement après le débal- lage du produit que le contenu de la livraison est complet et que l’appareil se trouve en parfait état. 1 plafonnier à LED avec variateur de blanc, modèle 14143406L 1 télécommande 4 chevilles 4 vis 3 gaines de protection 2 piles AAA 1 notice de montage et d‘utilisation Descriptif des pièces
Câble d’alimentation électrique (externe)
Membrane en caoutchouc
Couvercle du compartiment à piles Caractéristiques techniques Lumière : Réf. de modèle : 14143406L Tension de service : 230–240 V∼ 50 Hz Ampoules : LEDs (non remplaçables) Puissance nominale : LED, 25 W Classe de protection: I / Degré de protection : IP20 (approprié pour usage à l‘intérieur seulement ) LED : Ampoule : LED (non remplaçables) Puissance nominale : max. 21 W Télécommande : Piles : 2 x 1,5 V AAA Sécurité Indications de sécurité Les droits de recours en garantie sont annulés en cas de dommages résultant du non-respect du présent mode d’emploi ! Le fabricant décline toute respon- sabilité pour les dommages indirects ! De même, toute responsabilité est déclinée pour les dommages matériels ou corporels causés par une manipulation incorrecte ou par le non-respect des consignes de sécurité !
FANTS EN BAS ÂGE ET LES ENFANTS ! Ne laissez jamais les enfants manipuler les emballages sans surveillance. Ils risquent de s‘étouffer avec les emballages. Les enfants sous-estiment souvent les dangers. Ne laissez pas la lampe ou le matériel d‘em- ballage traîner sans surveillance. Les films et les sachets en plastique, les éléments en matières synthétiques, etc. peuvent constituer des jouets dangereux pour les enfants.24 FR/BE Sécurité Prévention de risques mortels par électrocution L‘installation électrique doit être effectuée par un électricien ou par une personne dûment formée à cet effet. Avant chaque raccordement au secteur, contrôlez le bon état de la lampe et du câble d‘alimenta- tion. N‘utilisez jamais la lampe si vous constatez le moindre dommage. Des câbles secteur endommagés impliquent un danger de mort par électrocution. En cas d’en- dommagements, de réparations ou d’autres problèmes, veuillez contacter le S.A.V. ou un électricien. Avant le montage, retirez le fusible ou coupez le disjoncteur de la boîte à fusibles (position 0). Avant le montage, vérifiez que la tension secteur corresponde à la tension de service requise de la lampe (voir « Caractéristiques techniques »). Évitez impérativement tout contact de la lampe avec de l‘eau ou d‘autres liquides. N‘ouvrez jamais les composants électriques, et n‘insérez jamais d‘objets quelconques dans ceux-ci. De telles interventions impliquent un danger de mort par électrocution. N‘installez jamais la lampe sur un support humide ou conducteur de courant! Prévention de risque d‘incendies et de blessures Vérifiez l‘état de la lampe immédiatement après le déballage. Si vous constatez des dommages, veuillez contacter le service après-vente pour pro- céder au remplacement de la pièce défectueuse.
ATTENTION! RISQUE DE BRÛ-
LURES À CAUSE DES SURFACES
TRÈS CHAUDES ! Afin d‘éviter toute brûlure, vérifiez que la lampe soit éteinte et suffisamment froide avant de la manipuler. L‘ampoule dégage une forte cha- leur au niveau du logement de la lampe. La source lumineuse de cette lampe n‘est pas remplaçable, lorsque la source de lumière arrive en fin de vie, l‘ensemble de la lampe doit être remplacé. Cette lampe n‘est pas adaptée aux variateurs externes et aux interrup- teurs électroniques. Ne jamais regarder directement la source lumi- neuse (ampoule, LED, etc.). Ne pas regarder dans la source lumineuse avec un instrument optique (par ex. loupe). Pour travailler en toute sécurité Montez la lampe de telle sorte qu‘elle soit protégée de l‘humidité et des salissures. Soigneusement préparer le montage et l‘effectuer sans précipitation. Préparez toutes les pièces détachées et l‘outillage ou le matériel requis et posez-les à portée de main. Soyez toujours vigilant ! Faites toujours attention à ce que vous faites et agissez raisonnablement. N‘effectuez jamais le montage de la lampe si vous n‘êtes pas concentré ou si vous vous sen- tez mal. Consignes de sécurité relatives aux piles / aux piles rechargeables DANGER DE MORT! Rangez les piles / piles rechargeables hors de la portée des enfants. En cas d’ingestion, consultez immédiatement un médecin ! RISQUE D‘EXPLOSION ! Ne rechargez jamais des piles non rechargeabl es. Ne court-circuitez pas les piles / piles rechar- geables et / ou ne les ouvrez pas ! Autrement, vous risquez de provoquer une surchauffe, un incendie ou une explosion. Ne jetez jamais des piles / piles rechargeables au feu ou dans l’eau. Ne pas soumettre les piles / piles rechargeables à une charge mécanique. Sécurité / Préparation / Avant l‘installation / Mise en service25 FR/BE Sécurité Sécurité / Préparation / Avant l‘installation / Mise en service Risque de fuite des piles / piles rechargeables Évitez d’exposer les piles / piles rechargeables à des conditions et températures extrêmes sus- ceptibles de les endommager, par ex. sur des radiateurs / exposition directe aux rayons du soleil. Lorsque les piles / piles rechargeables fuient, évitez tout contact du produit chimique avec la peau, les yeux ou les muqueuses! Rincez les zones touchées à l‘eau claire et consultez im- médiatement un médecin !
DE PROTECTION! Les piles / piles rechargeables endommagées ou sujettes à des fuites peuvent provoquer des brûlures au contact de la peau. Vous devez d onc porter des gants adéquats pour les manipuler. En cas de fuite des piles / piles rechargeables, retirez-les aussitôt du produit pour éviter tout endommagement. Utilisez uniquement des piles / piles rechar- geables du même type. Ne mélangez pas des piles / piles rechargeables usées et neuves ! Retirez les piles / piles rechargeables, si vous ne comptez pas utiliser le produit pendant une période prolongée. Risque d‘endommagement du produit Exclusivement utiliser le type de pile / pile rechargeable spécifié. Insérez les piles / piles rechargeables conformé- ment à l‘indication de polarité (+) et (-) indiquée sur la pile / pile rechargeable et sur le produit. Nettoyez les contacts de la pile / pile rechar- geable et du compartiment à pile avant d‘insé- rer la pile ! Retirez immédiatement les piles / piles rechar- geables usées du produit. Préparation Outils et matériel nécessaires Les outils et matériels indiqués ne sont pas compris dans le contenu de la livraison. Il s‘agit là de données et de valeurs indicatives vous permettant de vous orienter. Les caractéristiques du matériel dépendent des conditions spécifiques sur place. - Crayon / outil marqueur - Détecteur de tension à 2 pôles - Tournevis - Perceuse - Foret (env. Ø 6 mm) - Pince coupante diagonale - Escabeau Avant l‘installation Important : l‘installation électrique doit être effectuée par un électricien ou par une personne dûment formée à cet effet. Celle-ci doit connaître les caractéristiques des lampes et des conditions de raccordement. Avant l‘installation, familiarisez-vous avec l‘ensemble des instructions et des illustrations du présent mode d‘emploi et avec la lampe elle-même. Avant l‘installation, vérifiez l‘absence de tension au niveau du câble auquel doit être raccordé la lampe. Pour ce faire, retirez le fusible ou coupez le disjoncteur de la boîte à fusible (position 0). Vérifiez l‘absence de tension à l‘aide d‘un détecteur de tension à 2 pôles. Mise en service Montage de la lampe Détachez l‘abat-jour
de la plaque de fond
en le faisant pivoter dans le sens anti-horaire. Maintenez la plaque de fond au plafond
et marquez les trous de perçage à l‘aide des trous prévus pour les vis
sur la plaque de fond
Percez les trous (Ø 6 mm, env. 40 mm de pro- fondeur). Assurez-vous de ne pas endommager la ligne d‘alimentation.26 FR/BE Mise en service Enfoncez les chevilles
dans les trous percés. Si nécessaire, aidez-vous d‘un marteau. Introduisez le câble d‘alimentation électrique (externe)
dans la membrane en caoutchouc
au plafond à l‘aide des vis
Glissez les gaines de protection sur les câbles L, N et sur le conducteur de protection du câble d’alimentation électrique (externe)
Reliez maintenant le câble d‘alimentation de la lampe au câble d‘alimentation (externe)
Veillez à ce que les fils du câble d’alimentation électrique (externe)
aient leur raccord res- pectif: fil conducteur, noir ou brun = symbole L, fil neutre, bleu = symbole N (Classe de protec- tion I /
Vérifier que la fixation des éléments est correcte. Fixez l’abat-jour
le faisant pivoter dans le sens horaire. Remettez le fusible en place ou remettez en route le disjoncteur dans le boîtier à fusibles. Votre lampe est alors prête à l‘emploi. Insérer / remplacer les piles (télécommande) Lorsque la portée de la télécommande
diminue, vous devez changer les piles
Faites glisser le couvercle du compartiment à piles
dans le sens de la flèche à l‘arrière de la télécommande
et le retirer de la télé- commande
Insérez les nouvelles piles
(AAA) dans la télé- commande
Remarque : La polarité correcte est indiquée dans le compartiment à piles télécommande
Replacez le couvercle du compartiment à piles
Contrôler les effets de lumière avec la télécommande Remarque : l´émetteur de la télécommande
se trouve sur le côté opposé du compartiment à pile. Assurez-vous que rien ne perturbe la liaison entre l‘émetteur et le récepteur. La pile de la télécommande est déjà installée. Lampe ON / OFF Cadre (RGB) ON / OFF Augmenter la luminosité Réduire la luminosité Blanc froid Blanc chaud Fonction veilleuse Variation de la couleur du cadre Couleur individuelle vert / bleu / rouge Touche sans fonction Minuteur 30 minutes Blanc chaud / Blanc neutre / Blanc froid Entretien et nettoyage / Mise au rebut / Garantie et service après-vente27 FR/BE Mise en service Entretien et nettoyage / Mise au rebut / Garantie et service après-vente Entretien et nettoyage
CUTION ! Pour procéder au nettoyage, coupez tout d‘abord l‘alimentation secteur de la lampe. Pour ce faire, re- tirez le fusible ou coupez le disjoncteur de la boîte à fusible (position 0).
CUTION ! Pour des raisons de sécurité électrique, il est interdit de nettoyer la lampe à l‘eau ou avec d‘autres liqu ides ou encore de la plonger dans de l‘eau.
ATTENTION ! RISQUE DE BRÛLURES À
CAUSE DES SURFACES TRÈS CHAUDES ! Laissez la lampe refroidir complètement. N’utilisez aucun solvant, essence ou produit si- milaire. La lampe pourrait en être endommagée. Pour procéder au nettoyage, utilisez uniquement un chiffon sec et non pelucheux. Remettez le fusible en place ou remettez en route le disjoncteur dans le boîtier à fusibles (position I). Mise au rebut L’emballage se compose de matières recyclables pouvant être mises au rebut dans les déchetteries locales.
Veuillez respecter l‘identification des ma- tériaux d‘emballage pour le tri sélectif, ils sont identifiés avec des abbréviations (a) et des chiffres (b) ayant la signification suivante : 1–7 : plastiques / 20–22 : papiers et cartons / 80–98 : matériaux composite. Le produit et les matériaux d’emballage sont recyclables, mettez-les au rebut sé- parément pour un meilleur traitement des déchets. Le logo Triman n’est valable qu’en France. Afin de contribuer à la protection de l’environnement, veuillez ne pas jeter votre produit usagé dans les ordures ménagères, mais éliminez-le de manière appropriée. Pour obtenir des renseigne- ments concernant les points de collecte et leurs horaires d’ouverture, vous pouvez contacter votre municipalité. Les piles / piles rechargeables défectueuses ou usagées doivent être recyclées conformément à la directive 2006/66/CE et ses modifications. Les piles et / ou piles rechargeables et / ou le produit doivent être retournés dans les centres de collecte proposés.
Pollution de l’environnement par la mise au rebut incorrecte des piles / piles rechargeables ! Les piles / piles rechargeables ne doivent pas être mises au rebut avec les ordures ménagères. Elles
