NSPB120 - Haut-parleurs YAMAHA - Notice d'utilisation et mode d'emploi gratuit

Marque	YAMAHA
Modèle	NSPB120
Catégorie	Système d'enceintes home cinéma (5 pièces)
Type d'enceinte	2 voies, suspension acoustique, blindage magnétique
Haut-parleurs	Grave : cône 6,5 cm × 2 ; Aigu : tweeter à dôme en soie 2 cm
Puissance nominale	30 W
Puissance maximale	100 W
Impédance	6 Ω
Réponse en fréquences	110 Hz - 46 kHz (-10 dB), 100 kHz (-30 dB)
Sensibilité	82 dB / 2,83 V / 1 m
Poids unitaire (chaque satellite/centrale)	1,8 kg
Câble d'enceinte inclus	24,5 m
Accessoires fournis	Fixations pour centrale (2), patins antidérapants (4 paires)
Entretien	Essuyer avec un chiffon sec et propre ; ne pas utiliser de produits chimiques
Sécurité	Ne pas exposer à la pluie, à l'humidité, aux sources de chaleur ; ne pas démonter ; confier les réparations à un service Yamaha agréé
Garantie	2 ans (pièces et main‑d'œuvre) dans l'EEE et en Suisse

FOIRE AUX QUESTIONS - NSPB120 YAMAHA

Comment installer correctement les enceintes du système NS-PB120 ?

Placez les enceintes avant de chaque côté du téléviseur, à la même hauteur que l'écran. L'enceinte centrale doit être placée entre les enceintes avant, orientée vers la position d'écoute. Les enceintes surround se placent derrière la position d'écoute, légèrement tournées vers vous. Utilisez les patins antidérapants fournis pour éviter tout glissement.

Comment fixer l'enceinte centrale sur un meuble ?

Collez les deux fixations fournies sous l'enceinte centrale après avoir nettoyé la surface. Placez ensuite l'enceinte sur le meuble TV. Assurez-vous que la surface est propre, sèche et non grasse pour garantir une bonne adhérence.

Comment suspendre les enceintes au mur ?

Utilisez des vis autotaraudeuses de 3,5 à 4 mm de diamètre fixées dans un mur solide ou un renfort. Suspendez chaque enceinte en insérant ses orifices sur les vis. Vérifiez que la tige de la vis s'insère dans la section étroite de l'orifice. Ne fixez pas les enceintes avec des clous ou des adhésifs.

Comment connecter les enceintes à l'amplificateur ?

Coupez le câble de 24,5 m en cinq longueurs adaptées. Dénudez chaque extrémité sur 15 mm et torsadez les fils. Branchez chaque enceinte aux bornes appropriées de l'amplificateur (FRONT, CENTER, SURROUND) en respectant la polarité (+/-). Serrez bien les bornes et assurez-vous que les fils dénudés ne se touchent pas.

Pourquoi est-il important de respecter la polarité lors du branchement ?

Si la polarité est inversée (+ et - inversés), le son sera dénaturé et manquera de graves. Reliez toujours les bornes positives (+) ensemble et les bornes négatives (−) ensemble.

Que faire si les enceintes ne produisent aucun son ?

Vérifiez que les câbles sont correctement branchés et que les bornes sont bien serrées. Assurez-vous que les fils dénudés ne se touchent pas. Vérifiez aussi les réglages de l'amplificateur (taille des enceintes réglée sur 'petite' ou 'S').

Comment nettoyer les enceintes ?

Utilisez un chiffon sec et propre pour essuyer la menuiserie. N'utilisez jamais de produits chimiques, solvants ou nettoyants abrasifs, car ils peuvent endommager la finition.

Les enceintes sont-elles blindées magnétiquement ? Puis-je les placer près d'un téléviseur ?

Oui, elles sont dotées d'un blindage magnétique. Cependant, si elles sont placées trop près d'un téléviseur à tube cathodique (CRT), une dégradation des couleurs peut se produire. Éloignez les enceintes si cela se produit.

Quelle puissance d'amplificateur est recommandée ?

La puissance nominale des enceintes est de 30 W et la puissance maximale de 100 W. Utilisez un amplificateur capable de délivrer une puissance adaptée, sans dépasser 100 W par enceinte, et évitez l'écrêtage qui pourrait endommager les enceintes.

Quelle est la durée de la garantie et comment l'appliquer ?

La garantie est de 2 ans à compter de la date d'achat. Pour l'appliquer, contactez votre revendeur Yamaha avec la facture d'achat originale. La garantie couvre les défauts de fabrication dans l'EEE et en Suisse. Elle ne s'applique pas en cas de modification, dommage accidentel ou utilisation non conforme.

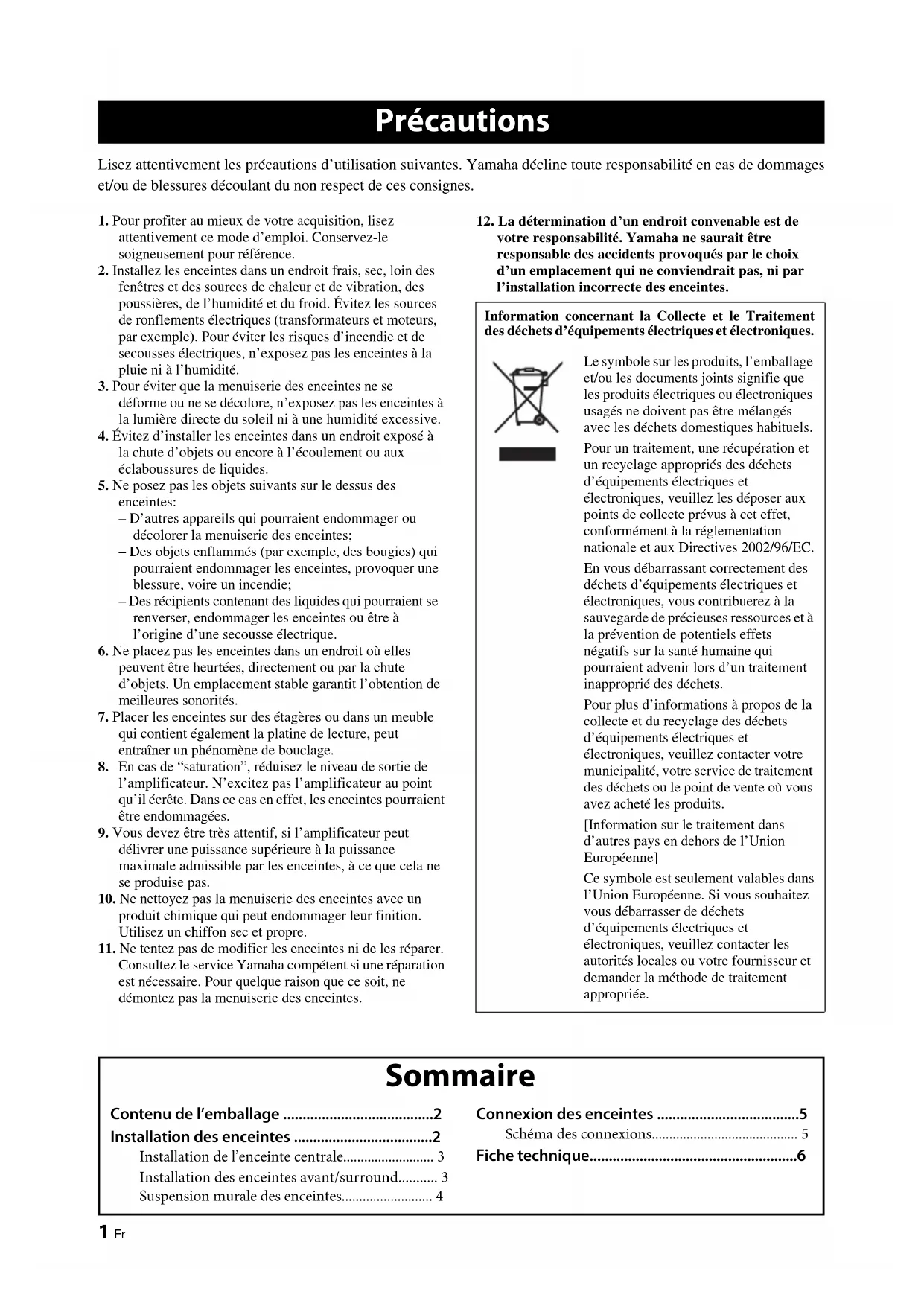

MODE D'EMPLOI NSPB120 YAMAHA

Lisez attentivement les précautions d'utilisation suivantes. Yamaha décline toute responsabilité en cas de dommages et/ou de blessures découlant du non-respect de ces consignes.

1. Pour profiter au mieux de votre acquisition, lisez attentivement ce mode d'emploi. Conservez-le soigneusement pour référence.
2. Installez les enceintes dans un endroit frais, sec, loin des fenêtres et des sources de chaleur et de vibration, des poussières, de l'humidité et du froid. Évitez les sources de ronflements électriques (transformateurs et moteurs, par exemple). Pour éviter les risques d'incendie et de secousses électriques, n'exposez pas les enceintes à la pluie ni à l'humidité.
3. Pour éviter que la menuiserie des enceintes ne se déforme ou ne se décolore, n'exposez pas les enceintes à la lumière directe du soleil ni à une humidité excessive.
4. Évitez d'installer les enceintes dans un endroit exposé à la chute d'objets ou encore à l'écoulement ou aux éclaboussures de liquides.
5. Ne posez pas les objets suivants sur le dessus des enceintes : – D'autres appareils qui pourraient endommager ou décolorer la menuiserie des enceintes ;
6. Des objets enflammés (par exemple, des bougies) qui pourraient endommager les enceintes, provoquer une blessure, voire un incendie;
7. Des récipients contenant des liquides qui pourraient se renverser, endommager les enceintes ou être à l'origine d'une secousse électrique.
8. Ne placez pas les enceintes dans un endroit où elles peuvent être heurtées, directement ou par la chute d'objets. Un emplacement stable garantit l'obtention de meilleures sonorités.
9. Placer les enceintes sur des étagères ou dans un meuble qui contient également la platine de lecture peut entraîner un phénomène de bouclage.
10. En cas de “saturation”, réduisez le niveau de sortie de l'amplificateur. N'excitez pas l'amplificateur au point qu'il écrête. Dans ce cas en effet, les enceintes pourraient être endommagées.
11. Vous devez être très attentif. Si l'amplificateur peut délivrer une puissance supérieure à la puissance maximale admissible par les enceintes, à ce que cela ne se produise pas.
12. Ne nettoyez pas la menuiserie des enceintes avec un produit chimique qui peut endommager leur finition. Utilisez un chiffon sec et propre.
13. Ne tentez pas de modifier les enceintes ni de les réparer. Consultez le service Yamaha compétent si une réparation est nécessaire. Pour quelque raison que ce soit, ne démontez pas la menuiserie des enceintes.
14. La détermination d'un endroit convenable est de votre responsabilité. Yamaha ne saurait être responsable des accidents provoqués par le choix d'un emplacement qui ne conviendrait pas, ni par l'installation incorrecte des enceintes.

Information concernant la Collecte et le Traitement des déchets d'équipements électriques et électroniques.

Le symbole sur les produits, l'emballage et/ou les documents joints signifie que les produits électriques ou électroniques usagés ne doivent pas être mélangés avec les déchets domestiques habituels.

Pour un traitement, une récupération et un recyclage appropriés des déchets d'équipements électriques et électroniques, veuillez les déposer aux points de collecte prévus à cet effet, conformément à la réglementation nationale et aux Directives 2002/96/EC.

En vous débarrassant correctement des déchets d'équipements électriques et électroniques, vous contribuerez à la sauvegarde de précieuses ressources et à la prévention de potentiels effets négatifs sur la santé humaine qui pourraient advenir lors d'un traitement inapproprié des déchets.

Pour plus d'informations à propos de la collecte et du recyclage des déchets d'équipements électriques et électroniques, veuillez contacter votre municipalité, votre service de traitement des déchets ou le point de vente où vous avez acheté les produits.

[Information sur le traitement dans d'autres pays en dehors de l'Union Européenne]

Ce symbole est seulement valable dans l'Union Européenne. Si vous souhaitez vous débarrasser de déchets d'équipements électriques et électroniques, veuillez contacter les autorités locales ou votre fournisseur et demander la méthode de traitement appropriée.

Sommaire

Contenu de l'emballage 2

Installation des enceintes......2

Installation de l'enceinte centrale.... 3

Installation des enceintes avant/surround...... 3

Suspension murale des enceintes.... 4

Connexion des enceintes....5

Schéma des connexions.... 5

Fiche technique....6

Contenu de l'emballage

Nous vous remercions d'avoir opté pour le système d'enceintes Yamaha NS-PB120.

Vérifiez que l'emballage contient les éléments suivants :

Enceintes avant et surround (NS-B120) x 4 Enceinte centrale (NS-C120) x 1

Câble d'enceinte (24,5m) x1

Fixation x 2 (pour enceinte centrale)

Patins antidérapants (4 pcs.) x 4 (pour enceintes avant et surround)

Installation des enceintes

Avant de raccorder les enceintes, placez chacune d'elles à l'emplacement approprié. Le positionnement des enceintes est un facteur très important car il influence le son général du système. Placez donc chaque enceinte à un endroit produisant un son de qualité optimale à la position d'écoute. Référez-vous à l'illustration.

Remarque

- Ces enceintes sont dotées d'un blindage magnétique. Toutefois, installées trop près d'un téléviseur CRT (cathodique), ces enceintes pourraient provoquer une dégradation des couleurs. Éloignez les enceintes du téléviseur si vous rencontrez ce problème.

Installation de l'enceinte centrale

Placez l'enceinte centrale entre les enceintes avant, en l'orientant directement vers la position d'écoute.

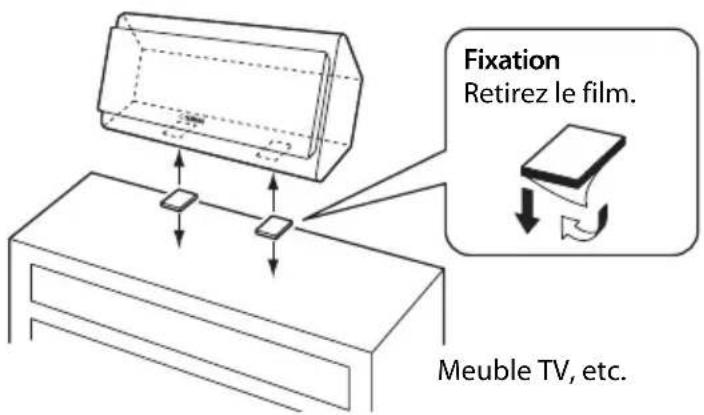

Si vous installez l'enceinte sur une surface plane comme un meuble TV, collez les fixations fournies sur le dessous de l'enceinte comme illustré ci-contre.

Si vous souhaitez installer l'enceinte au mur, voyez la section "Suspension murale des enceintes" (page 4).

Remarque

- Essuyez la surface de l'enceinte avant de coller les fixations. Si la surface est sale, grasse ou mouillée, les fixations perdent de leur pouvoir adhésif, ce qui pourrait provoquer une chute de l'enceinte.

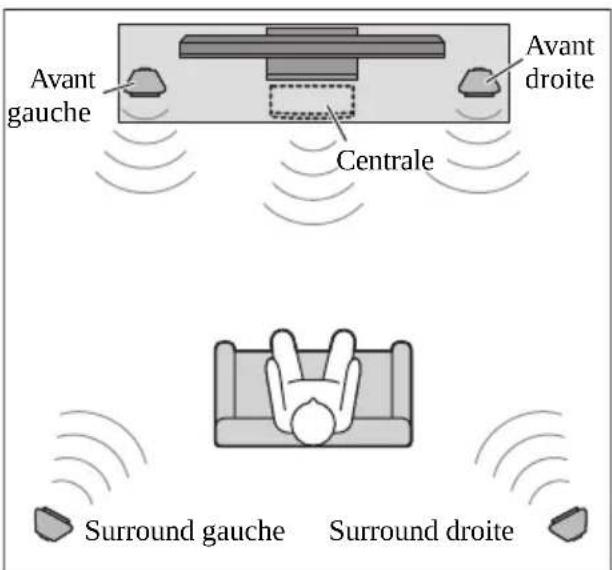

Installation des enceintes avant/surround

Enceintes avant :

Placez les deux enceintes avant de chaque côté du téléviseur, de sorte qu'elles soient environ à la même hauteur que l'écran, et en les orientant face à la position d'écoute.

Enceintes surround :

Placez les deux enceintes surround derrière la position d'écoute, en les tournant légèrement vers vous.

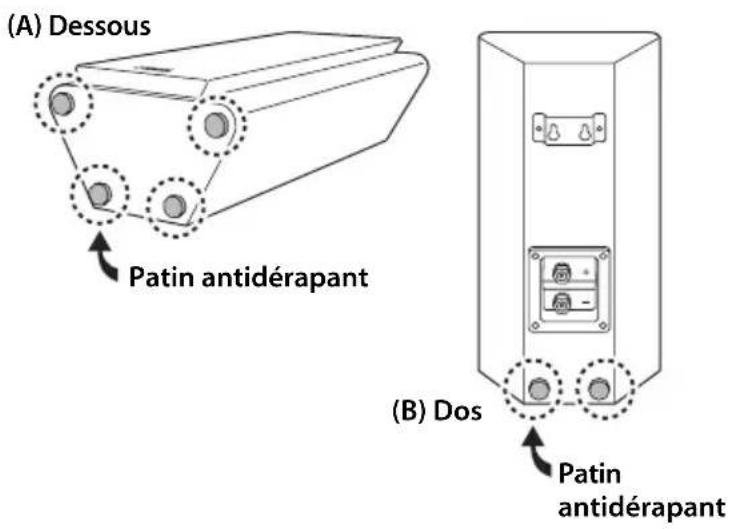

Si vous posez les enceintes sur une surface plane (sur un plancher, par ex.), fixez les patins antidérapants fournis aux coins du dessous de l'enceinte (illustration A ci-contre). Les patins empêcheront tout glissement intempestif de l'enceinte.

Pour un montage mural des enceintes, fixez les patins antidérapants fournis sur les coins inférieurs du dos de l'enceinte (illustration B ci-contre). Pour plus de détails, voyez la section "Suspension murale des enceintes" (page 4).

Suspension murale des enceintes

Vous pouvez suspendre les enceintes au mur de la façon suivante.

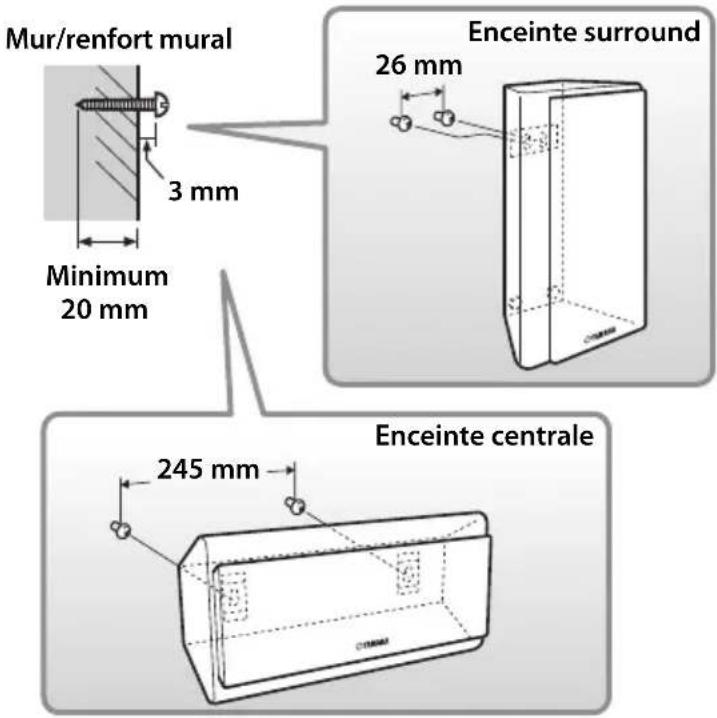

1. Fixez les vis dans un mur solide ou dans un renfort mural résistant, comme illustré ci-contre. Utilisez des vis autotaraudeuses de 3,5 à 4 mm de diamètre. 2. Suspendez chaque enceinte en insérant ses orifices sur les vis protubérantes.

Remarque

- Vérifiez que la tige de la vis s'insère bien dans la section étroite de l'orifice. Faute de quoi, l'enceinte risque de tomber.

Avertissements

• Chaque enceinte pèse 1,8 kg. Ne montez pas les enceintes sur une paroi en contreplaqué trop mince ni sur un mur en matériau peu résistant. Les vis risqueraient alors d’être arrachées du mur, provoquant la chute et l’endommagement des enceintes et/ou des blessures.
• Ne fixez pas les enceintes au mur avec des clous, des fixations adhésives ou tout autre matériel précaire. Avec le temps et les vibrations, les enceintes risquent de tomber.
• Afin d’éviter de trébucher sur les câbles d’enceinte et de prévenir les accidents que cela pourrait provoquer, fixez les câbles au mur.
• Fixez les enceintes au mur à un endroit où elles ne risquent pas de provoquer des blessures à la tête.
• Si vous utilisez des fixations pour enceintes (disponibles dans le commerce) pour installer les enceintes au mur ou au plafond, nous vous conseillons vivement de relier l'enceinte à la fixation avec un fil de sécurité (éventuellement fourni avec la fixation) pour éviter tout risque de chute de l'enceinte.
• Si vous avez des doutes sur la sûreté de votre méthode d'installation des enceintes, consultez un installateur professionnel ou un entrepreneur en bâtiment.

Connexion des enceintes

Attention : Assurez-vous que les cordons d'alimentation des éléments de votre système AV sont débranchés des prises secteur avant d'effectuer toute connexion.

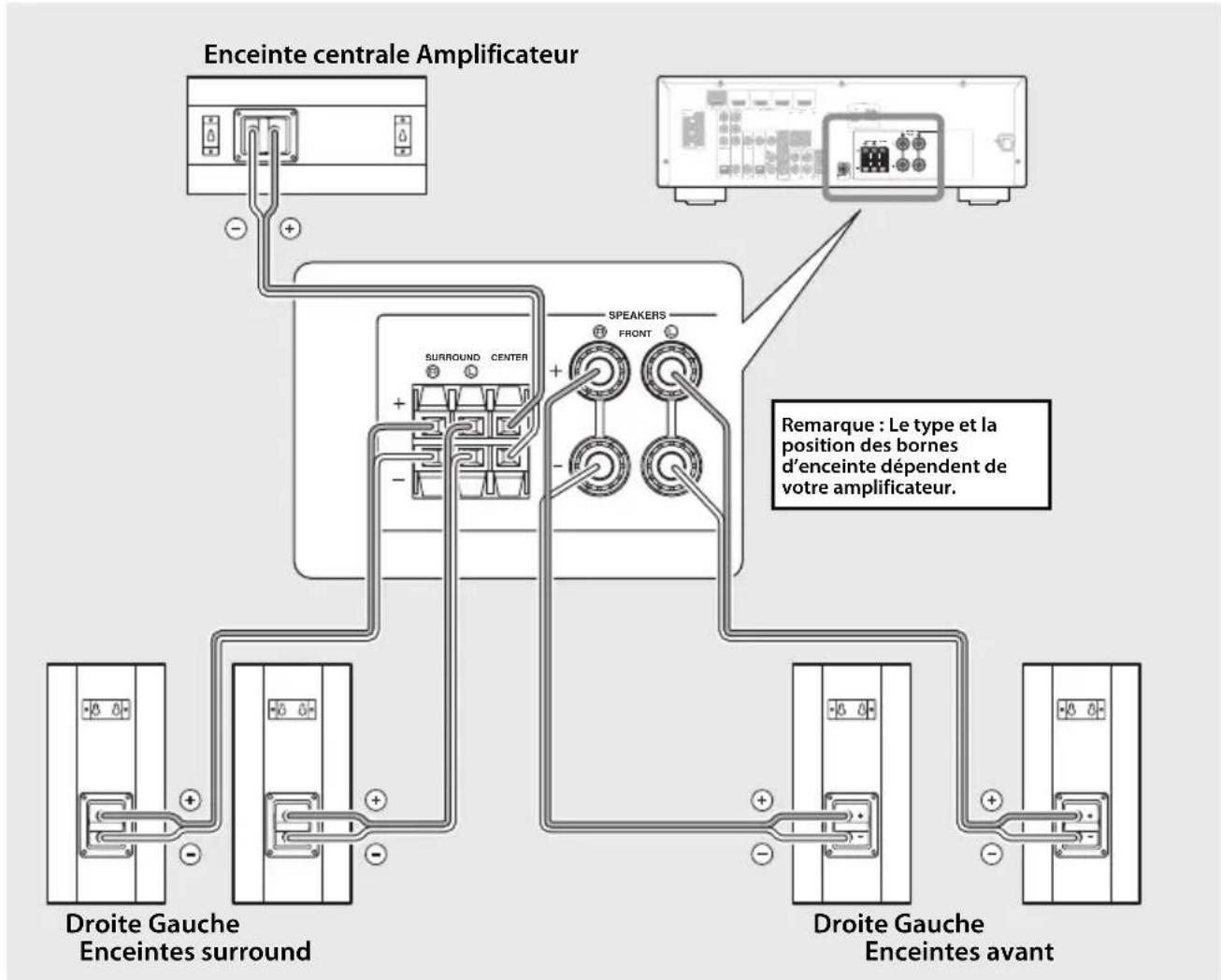

Schéma des connexions

Préparation des câbles d'enceinte

Une fois que les enceintes sont installées, coupez le câble de 24,5 mètres en cinq longueurs afin de brancher les enceintes avant gauche/droite, l'enceinte centrale et les enceintes surround gauche/droite.

Coupez le câble fourni de sorte à obtenir la longueur appropriée pour chaque enceinte. Dénudez l'extrémité de chaque câble sur environ 15 mm.

3 Torsadez correctement les fils dénudés pour bien rassembler les brins individuels.

Remarques

• Faites des câbles d'enceinte aussi courts que possible. Évitez de lier ou d'enrouler la longueur de câble excédentaire.
• Veillez à ne pas vous blesser lors de la préparation des câbles d'enceinte.

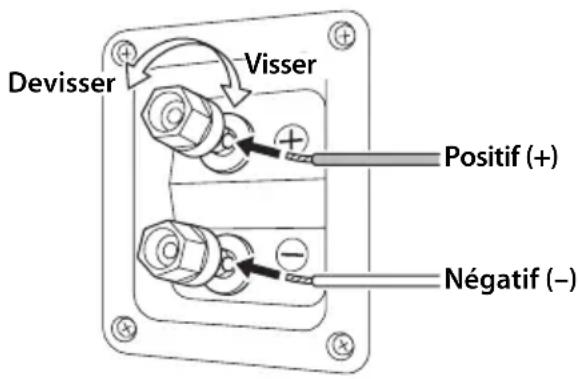

Utilisation des bornes d'enceinte

1 Tournez la borne d'enceinte dans le sens inverse des aiguilles d'une montre pour la desserrer. 2 Insérez le fil dénudé. 3 Tournez la borne d'enceinte dans le sens des aiguilles d'une montre pour la resserrer. 4 Vérifiez que les câbles sont bien connectés en tirant légèrement dessus.

Remarques

• Assurez-vous que la borne serre bien le fil dénudé et non sa gaine.
• Vérifiez que les fils dénudés ne se touchent pas, car cela pourrait endommager l'enceinte ou l'amplificateur.
• Si les connexions ne sont pas faites correctement, les enceintes ne produiront aucun son.

Connexion à un amplificateur

Branchez chaque enceinte aux bornes appropriées de votre amplificateur avec les câbles que vous avez préparés ci-dessus. Pour plus de détails, voyez la section “Schéma des connexions” (page 5).

Branchez les enceintes en veillant à respecter la polarité—reliez les bornes positives (+) d'une part et les bornes négatives (−) d'autre part. Si vous faites une erreur dans les connexions, le son sera dénaturé et manquera de grave.

Sous les paramètres de taille des enceintes de votre récepteur AV, choisissez le réglage "petite" (ou "S") pour toutes les enceintes du système NS-PB120.

Une fois que toutes les enceintes sont connectées, branchez l'amplificateur et les autres éléments AV à une prise de courant appropriée.

Fiche technique

Type...... Enceinte 2 voies à suspension acoustique et blindage magnétique

Haut-parleur...... Grave : à cône de 6,5cm x 2

Aigu : tweeter de 2cm à dôme en soie satinée

Puissance d'entrée nominale.... 30 W

Puissance d'entrée maximum.... 100 W

Impédance 6 Ω

Réponse en fréquences : 110 Hz - 46 kHz (-10 dB)

- 100 kHz (-30 dB)

Les caractéristiques techniques sont susceptibles d'être modifiées sans préavis.

Garantie limitée pour l'espace économique européenne et la suisse

Merci d'avoir porté votre choix sur un produit Yamaha. Dans l'hypothèse où vous devriez recourir au service de notre garantie après-vente, veuillez contacter votre revendeur Yamaha. Si vous rencontrez la moindre difficulté, n'hésitez pas à contacter directement Yamaha dans votre pays de résidence. Vous pouvez trouver toutes les informations complémentaires sur notre site Web (http://www.yamaha-hifi.com/ ou http://www.yamaha-uk.com/ pour les résidents au Royaume-Uni).

Yamaha garantit votre produit contre tout défaut de fabrication, pièces et main d'œuvre, pour une durée de 2 ans à compter de la première date de vente au détail. Yamaha s'engage, dans les conditions décrites ci-après, à procéder à la réparation du produit défectueux (ou d'un quelconque de ses composants) ou à son remplacement à l'appréciation de Yamaha en prenant à sa charge les coûts relatifs aux pièces détachées et à la main d'œuvre. Yamaha se réserve le droit de remplacer le produit par un modèle semblable, de par sa valeur et ses caractéristiques, dès lors que la commercialisation dudit produit a cessé ou bien lorsque sa réparation s'avère économiquement injustifiée.

Conditions

1. La facture d'achat originelle ou un justificatif d'achat correspondant (indiquant la date d'achat, la référence du produit et le nom du revendeur) DOIT accompagner le produit défectueux, ainsi qu'une description précise du dysfonctionnement constaté. En l'absence de cette preuve d'achat, Yamaha se réserve le droit de refuser le service de la garantie et le produit peut être restitué aux frais du consommateur.
2. Le produit DOIT avoir été acheté par un distributeur agréé Yamaha au sein de l'Espace Economique Européen ou en Suisse.
3. Le produit doit n'avoir fait l'objet d'aucune modification ou altération, sauf accord écrit de Yamaha.
4. Les cas suivants font obstacle à l'application de la garantie :

a. Entretien périodique et réparation ou remplacement de pièces ayant subi une usure ou défaillance normale.

b. Dommages résultant de:

(1) Réparation effectuée par le consommateur lui-même ou par un tiers non autorisé.

(2) Emballage ou manutention inadéquats lors du transport du produit pour réparation. Veuillez noter qu’il est de la responsabilité de l’expéditeur de s’assurer que le produit est correctement emballé. (3) Utilisation non conforme du produit, correspondant aux cas non limitatifs (a) d’utilisation non conforme à l’objet normal du produit ou non conforme aux instructions d’utilisation, de maintenance ou d’installation publiées par Yamaha, (b) ou d’utilisation du produit incompatible avec les normes techniques ou de sécurité en vigueur au sein du pays d’utilisation. (4) Accidents, foudre, dégât des eaux, incendie, ventilation incorrecte, fuite de pile ou toute autre cause échappant au contrôle de Yamaha. (5) Les défauts de la configuration dans laquelle ce produit est incorporé et/ou l’incompatibilité avec des produits tiers. (6) Produit importé au sein de l’EEE, et/ou en Suisse, par une autre entité que Yamaha, dès lors que ce produit n’est pas conforme aux normes techniques ou de sécurité du pays d’utilisation et/ou aux normes des produits commercialisés par Yamaha au sein de l’EEE et/ou en Suisse.

1. Lorsque la garantie diffère entre le pays d'achat et le pays d'utilisation du produit, la garantie du pays d'utilisation est applicable.
2. Yamaha ne saurait être lenu pour responsable de quelconques pertes ou dommages, directs, consécutifs ou autres, sa responsabilité au titre de la garantie étant strictement limitée à la réparation ou au remplacement du produit.
3. Nous vous invitons à sauvegarder toutes les données ou réglages personnalisés de votre produit, Yamaha ne pouvant être tenu responsable de leur modification ou perte.
4. La présente garantie laisse intégralement subsister les droits que le consommateur peut détenir au titre de la garantie légale en vigueur ou au titre du contrat de vente conclu avec son revendeur.
