Marca	YAMAHA
Modelo	NSPB120
Categoría	Sistema de altavoces de cine en casa (5 piezas)
Tipo de altavoz	2 vías, suspensión acústica, blindaje magnético
Altavoces	Graves: cono de 6,5 cm × 2; Agudos: tweeter de cúpula de seda de 2 cm
Potencia nominal	30 W
Potencia máxima	100 W
Impedancia	6 Ω
Respuesta en frecuencia	110 Hz - 46 kHz (-10 dB), 100 kHz (-30 dB)
Sensibilidad	82 dB / 2,83 V / 1 m
Peso unitario (cada satélite/central)	1,8 kg
Cable de altavoz incluido	24,5 m
Accesorios incluidos	Fijaciones para central (2), patines antideslizantes (4 pares)
Mantenimiento	Limpiar con un paño seco y limpio; no usar productos químicos
Seguridad	No exponer a la lluvia, humedad, fuentes de calor; no desmontar; confiar las reparaciones a un servicio Yamaha autorizado
Garantía	2 años (piezas y mano de obra) en el EEE y Suiza

Preguntas frecuentes - NSPB120 YAMAHA

¿Cómo instalar correctamente los altavoces del sistema NS-PB120?

Coloque los altavoces delanteros a cada lado del televisor, a la misma altura que la pantalla. El altavoz central debe colocarse entre los altavoces delanteros, orientado hacia la posición de escucha. Los altavoces traseros se colocan detrás de la posición de escucha, ligeramente girados hacia usted. Use los patines antideslizantes incluidos para evitar deslizamientos.

¿Cómo fijar el altavoz central en un mueble?

Pegue los dos soportes incluidos debajo del altavoz central después de limpiar la superficie. Luego coloque el altavoz sobre el mueble del TV. Asegúrese de que la superficie esté limpia, seca y sin grasa para garantizar una buena adherencia.

¿Cómo colgar los altavoces en la pared?

Use tornillos autorroscantes de 3,5 a 4 mm de diámetro fijados en una pared sólida o un refuerzo. Cuelgue cada altavoz insertando sus orificios en los tornillos. Verifique que el vástago del tornillo se inserte en la sección estrecha del orificio. No fije los altavoces con clavos o adhesivos.

¿Cómo conectar los altavoces al amplificador?

Corte el cable de 24,5 m en cinco longitudes adecuadas. Pele cada extremo 15 mm y retuerza los hilos. Conecte cada altavoz a los terminales adecuados del amplificador (FRONT, CENTER, SURROUND) respetando la polaridad (+/-). Apriete bien los terminales y asegúrese de que los hilos pelados no se toquen.

¿Por qué es importante respetar la polaridad al conectar?

Si la polaridad está invertida (+ y - cambiados), el sonido se distorsionará y carecerá de graves. Conecte siempre los terminales positivos (+) juntos y los terminales negativos (−) juntos.

¿Qué hacer si los altavoces no producen sonido?

Verifique que los cables estén correctamente conectados y que los terminales estén bien apretados. Asegúrese de que los hilos pelados no se toquen. Verifique también los ajustes del amplificador (tamaño de altavoces configurado en 'pequeño' o 'S').

¿Cómo limpiar los altavoces?

Use un paño seco y limpio para limpiar el gabinete. Nunca use productos químicos, solventes o limpiadores abrasivos, ya que pueden dañar el acabado.

¿Los altavoces tienen blindaje magnético? ¿Puedo colocarlos cerca de un televisor?

Sí, están equipados con blindaje magnético. Sin embargo, si se colocan demasiado cerca de un televisor de tubo de rayos catódicos (CRT), puede producirse degradación del color. Aleje los altavoces si esto ocurre.

¿Qué potencia de amplificador se recomienda?

La potencia nominal de los altavoces es de 30 W y la potencia máxima de 100 W. Use un amplificador capaz de entregar una potencia adecuada, sin exceder 100 W por altavoz, y evite la distorsión por recorte que podría dañar los altavoces.

¿Cuál es la duración de la garantía y cómo aplicarla?

La garantía es de 2 años a partir de la fecha de compra. Para aplicarla, contacte a su distribuidor Yamaha con la factura de compra original. La garantía cubre defectos de fabricación en el EEE y Suiza. No se aplica en caso de modificación, daño accidental o uso no conforme.

MANUAL DE USUARIO NSPB120 YAMAHA

Lea las siguientes precauciones de funcionamiento antes de iniciar el uso del aparato. Yamaha no se responsabilizará de cualquier daño o lesión causada por no seguir las precauciones que aparecen a continuación.

1. Para asegurar el mejor rendimiento posible, lea con atención este manual. Guárdelo en un lugar seguro para consultarlo en el futuro.
2. Instale los altavoces en un lugar fresco, seco y limpio: alejados de ventanas, fuentes de calor, fuentes de vibraciones excesivas, polvo, humedad o frío. Evite fuentes de zumbido eléctrico (transformadores y motores por ejemplo). Para impedir incendios o descargas eléctricas, no exponga los altavoces a la lluvia o al agua.
3. Para impedir que las cajas se deformen o pierdan color, no exponga los altavoces a la luz solar directa o a una humedad excesiva.
4. Evite instalar los altavoces donde puedan caer sobre ellos objetos extraños, y/o donde puedan estar expuestos al goteo o salpicadura de líquidos.

5. No ponga los objetos siguientes encima de los altavoces:

6. Otros componentes, porque pueden dañar o descolorar la superficie de los altavoces.

7. Objetos con fuego (velas por ejemplo) porque pueden causar un incendio, daños en los altavoces o lesiones a las personas.

8. Recipientes de líquidos, porque pueden derramar su contenido y dar descargas eléctricas al usuario o dañar los altavoces.

9. No ponga los altavoces donde puedan ser tirados o golpeados por objetos que se caen. Los lugares estables garantizan un mejor sonido.

10. Poner los altavoces en la misma estantería que un giradiscos puede causar realimentación.

11. Si nota distorsión, reduzca el volumen en su amplificador. No haga funcionar su amplificador al límite de “amplitud”. De lo contrario, los altavoces podrían dañarse.
12. Cuando utilice un amplificador con una potencia nominal de salida superior a la potencia nominal de entrada de los altavoces, deberá tenerse cuidado para no superar la entrada máxima de los altavoces.
13. No limpie los altavoces con disolventes químicos porque podría dañar el acabado. Utilice un paño limpio y seco.
14. No intente modificar o arreglar los altavoces. Póngase en contacto con el personal de servicio de Yamaha cuando necesite hacer reparaciones. No abra la caja bajo ninguna circunstancia.
15. El propietario es el responsable de que la colocación o la instalación sean seguras. Yamaha no se hace responsable de los accidentes debidos a una mala colocación o instalación de los altavoces.

Información para Usuarios sobre Recolección y Disposición de Equipamiento Viejo

Este símbolo en los productos, embalaje, y/o documentación que se acompaña significa que los productos electrónicos y eléctricos usados no deben ser mezclados con desechos hogareños corrientes.

Para el tratamiento, recuperación y reciclado apropiado de los productos viejos, por favor llévelos a puntos de recolección aplicables, de acuerdo a su legislación nacional y las directivas 2002/96/EC.

Al disponer de estos productos correctamente, ayudará a ahorrar recursos valiosos y a prevenir cualquier potencial efecto negativo sobre la salud humana y el medio ambiente, el cual podría surgir de un inapropiado manejo de los desechos.

Para mayor información sobre recolección y reciclado de productos viejos, por favor contacte a su municipio local, su servicio de gestión de residuos o el punto de venta en el cual usted adquirió los artículos.

[Información sobre la Disposición en otros países fuera de la Unión Europea] Este símbolo sólo es válidos en la Unión Europea. Si desea deshacerse de estos artículos, por favor contacte a sus autoridades locales y pregunte por el método correcto de disposición.

Contenido

Contenido del paquete ......2

Instalación de los altavoces......2

Instalación del altavoz central.... 3

Instalación de los altavoces delanteros y surround .... 3

Instalación de los altavoces en la pared ...... 4

Conexión de los altavoces......5

Esquema de conexiones 5

Especificaciones......6

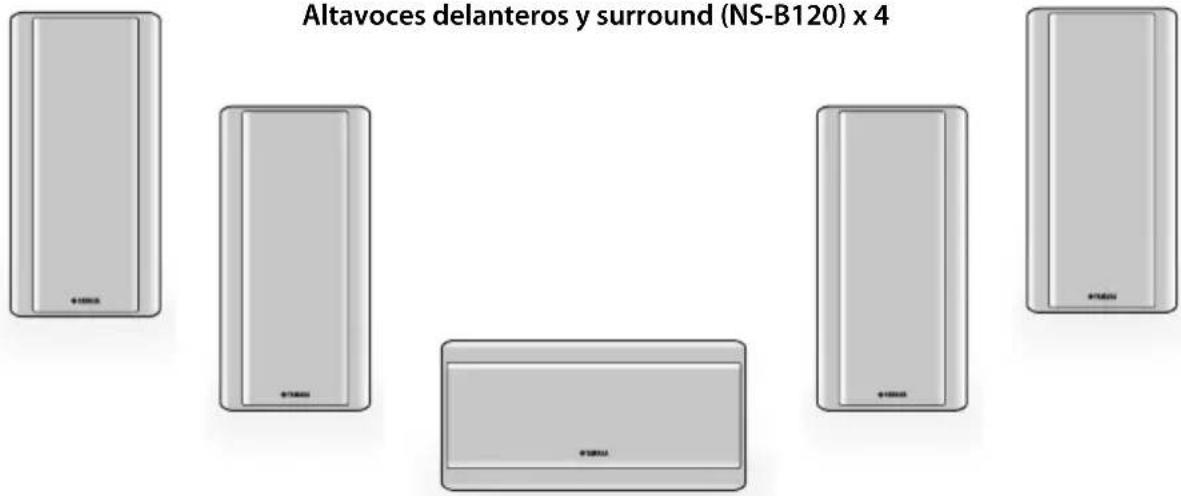

Contenido del paquete

Gracias por elegir el sistema de altavoces NS-PB120 de Yamaha.

Compruebe que el paquete contiene los siguientes elementos.

Cable de altavoz 24,5 m x 1

Sujeción x 2 (para el altavoz central)

Tacos antideslizantes (4 piezas) x 4 (para los altavoces delanteros y surround)

Instalación de los altavoces

Antes de conectar los altavoces, sitúe cada altavoz en la posición correspondiente. La ubicación de los altavoces es muy importante porque afecta a la calidad global del sonido del sistema. Sitúe los altavoces en ubicaciones que optimicen la calidad de sonido en la posición de audición. Consulte la ilustración.

Nota

- Los altavoces son de un diseño con protección magnética. Sin embargo, todavía existe la posibilidad de que afecten al color de la imagen si se sitúan muy cerca de un televisor con tubo de rayos catódicos. Si afectan a la imagen, situé los altavoces alejados del televisor.

Instalación del altavoz central

Sitúe el altavoz central en un punto intermedio entre los altavoces delanteros, orientado hacia adelante.

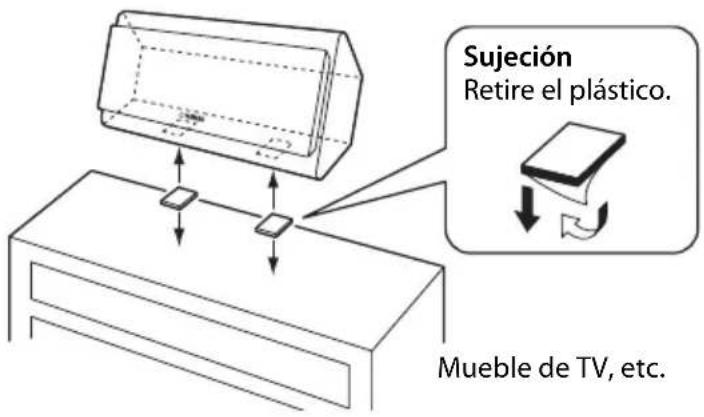

Cuando lo coloque sobre una superficie plana (mueble de TV, etc.), fije las sujeciones que se suministran en la parte inferior del altavoz como se muestra a la izquierda.

Cuando lo coloque en la pared, consulte "Instalación de los altavoces en la pared" (página 4).

Nota

- Limpie la superficie antes de fijar las sujeciones. Si la superficie está sucia, húmeda o con grasa, la fuerza adhesiva se debilitará y el altavoz se puede caer.

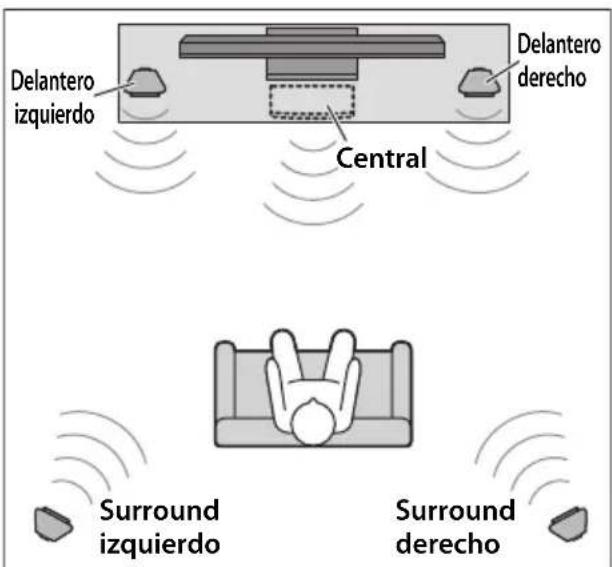

Instalación de los altavoces delanteros y surround

Coloque los dos altavoces delanteros a la izquierda y a la derecha del televisor, orientados hacia adelante y aproximadamente a la misma altura que el televisor.

Altavoces surround:

Sitúe los altavoces surround derecho e izquierdo detrás de su posición de audición, orientados ligeramente hacia dentro.

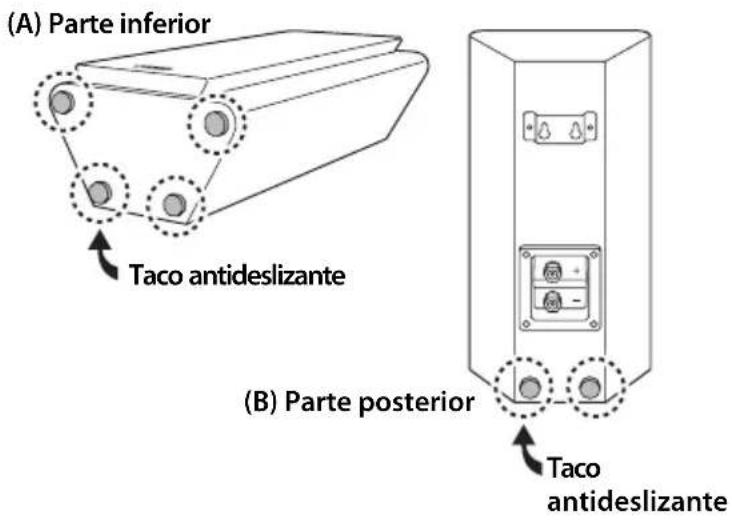

Cuando los coloque sobre una superficie plana (suelo, etc.), fije los tacos antideslizantes en las esquinas de la parte inferior del altavoz como se muestra a la izquierda (figura A). Los tacos impedirán que el altavoz se desplace.

Cuando los coloque en la pared, fije los tacos antideslizantes que se suministran en las esquinas inferiores de la parte posterior del altavoz como se muestra a la izquierda (figura B). Consulte los detalles en “Instalación de los altavoces en la pared” (página 4).

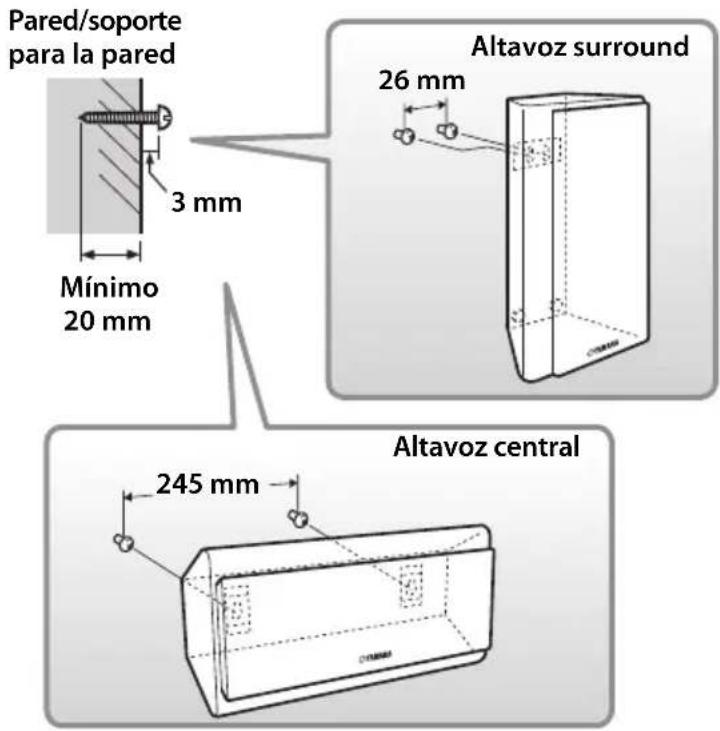

Instalación de los altavoces en la pared

Puede instalar los altavoces en una pared de la manera siguiente.

1 Fije los tornillos en una pared firme o en un soporte para la pared como se muestra a la izquierda. Utilice tornillos autorroscantes de 3,5 a 4 mm de diámetro.
2 Cuelgue cada altavoz por los orificios en los tornillos que sobresalen.

Nota

- Compruebe que el extremo del tornillo encaja en la parte estrecha del orificio. De lo contrario, el altavoz se puede caer.

Advertencias

• Cada altavoz pesa 1,8 kg. No instale los altavoces en contrachapados de madera fina o en paredes poco resistentes. Si lo hiciera, los tornillos podrían arrancarse de la superficie, caerse los altavoces, y provocar daños en los altavoces o lesiones personales.
• No fije los altavoces en la pared utilizando clavos, adhesivos o un material inestable. La utilización prolongada y las vibraciones pueden provocar que los altavoces se caigan.
• Fije los cables a la pared para evitar tropezarse con los cables sueltos y tener un accidente.
• Coloque los altavoces en un lugar de la pared en el que sea improbable que se produzcan lesiones en la cabeza.
• Cuando utilice soportes para altavoces (disponibles en los comercios) para instalar los altavoces en la pared o en el techo, recomendamos encarecidamente que utilice cables de seguridad (a veces se suministran con el soporte) entre el altavoz y el soporte para impedir que se caigan los altavoces.
• Si tiene dudas sobre la forma segura de instalar estos altavoces, consulte con un instalador profesional o un contratista de obras.

Conexión de los altavoces

Precaución: Asegúrese de que los cables de alimentación de su componentes de AV están desconectados de las tomas de corriente de la pared antes de efectuar alguna conexión.

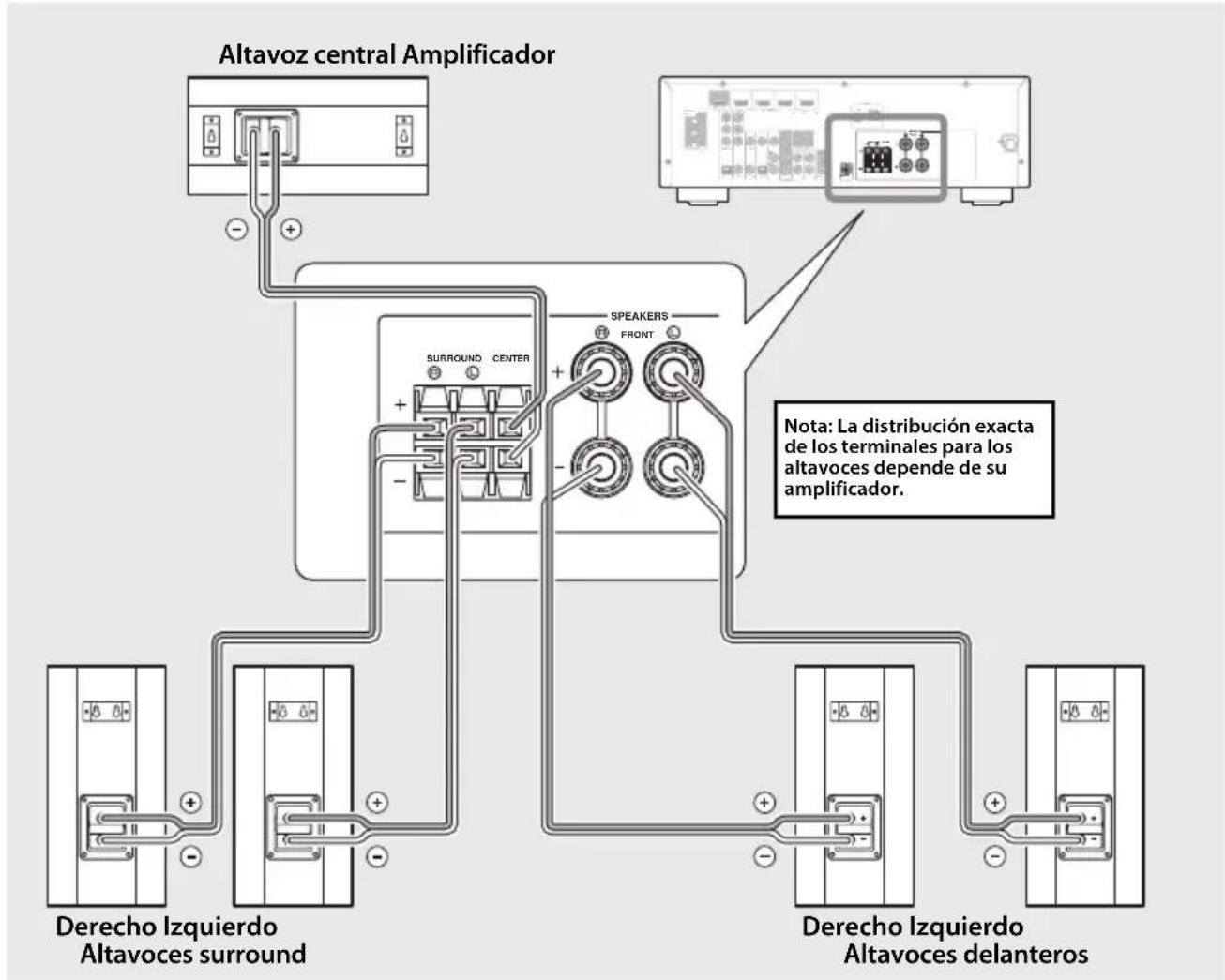

Esquema de conexiones

■Preparación de los cables de los altavoces

Una vez haya ubicado los altavoces, corte el cable de 24,5 metros en cinco partes para conectar los altavoces delanteros derecho e izquierdo, el altavoz central y los altavoces surround derecho e izquierdo.

1 Corte el cable para altavoces que se suministra con la longitud adecuada para cada altavoz.
2 Pele unos 15 mm del aislamiento del extremo de cada cable para altavoces.

3Trence los cables pelados firmemente para que los filamentos individuales no se separen.

Notas

• El cable de los altavoces debe ser lo más corto posible. No ate ni enrolle los cables excesivamente.
• Procure no lesionarse cuando prepare los cables de altavoz.

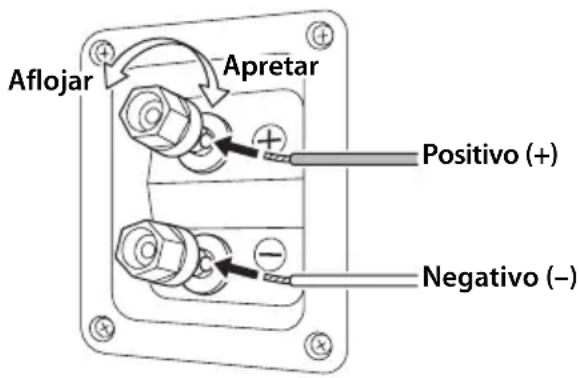

■Funcionamiento de los terminales para altavoces

1 Afloje el terminal del altavoz girándolo hacia la izquierda.
2 Inserte el cable pelado.
3 Apriete el terminal del altavoz girándolo hacia la derecha.
4 Compruebe que la conexión es segura tirando con cuidado del cable.

Notas

• Asegúrese de que el terminal aprieta el cable pelado y no el aislamiento.
• Asegúrese de que los cables pelados no hacen contacto entre sí porque se podría dañar el altavoz o el amplificador.
• No saldrá ningún sonido de los altavoces si las conexiones son defectuosas.

■Conexión con un amplificador

Conecte cada altavoz con el terminal adecuado de su amplificador empleando los cables que ha preparado antes. Consulte los detalles en “Esquema de conexiones” (página 5).

Asegúrese de que conecta los altavoces con la polaridad correcta: los terminales positivos (+) en los terminales positivos (+) y los negativos (−) en los terminales negativos (−). Si cruza las conexiones de los polos, al sonido le faltará naturalidad y sonidos graves.

En la configuración del tamaño de los altavoces de su receptor AV, especifique pequeños (o "S") para todos los altavoces NS-PB120.

Cuando haya conectado todos los altavoces, enchufe el amplificados y los otros componentes AV en las tomas de corriente de la pared.

Especificaciones

Tipo..... Suspensión acústica de 2 vías con protección magnética

Driver .... Woofer: con cono de 6,5 cm x 2

Tweeter: cúpula de seda de 2 cm

Potencia de entrada nominal.... 30 W

Potencia de entrada máxima....100 W

Impedancia....6 Ω

Respuesta de frecuencia.... 110 Hz - 46 kHz (-10 dB)

- 100 kHz (-30 dB)

Sensibilidad ....82 dB/2,83 V, 1 m

Dimensiones (An × Al × Pr)

NS-B120 150 x 305 x 99 mm

Las especificaciones están sujetas a cambio sin previo aviso.

Garantía limitada para el Área Económica Europea (AEE) y Suiza

Gracias por haber elegido un producto Yamaha. En el caso poco probable de que su producto Yamaha necesite el servicio que concede la garantía, póngase en contacto por favor con el concesionario a quien adquirió el producto. Si usted tiene alguna dificultad, póngase en contacto por favor con la oficina representativa de Yamaha en su país. Podrá encontrar todos los detalles necesarios en nuestros sitios Web (http://www.yamaha-hifi.com/ o http://www.yamaha-uk.com/ para los residentes del Reino Unido).

El producto tiene una garantía de dos años, a partir de la fecha de la compra original, que cubre las reparaciones de las averías que pueda tener debido a defectos en la mano de obra o en los materiales empleados en su fabricación. Yamaha se compromete, sujeto a las condiciones listadas más abajo, a reparar el producto o cualquier pieza (o piezas) que tenga defectos, o a sustituirlo, a discreción de Yamaha, sin cobrar ningún honorario por las piezas o la mano de obra. Yamaha se reserva el derecho de reemplazar un producto por otro de clase y/o precio y condiciones similares, en el caso de que éste no se lábrique más o se considere que las reparaciones resultan poco económicas.

Condiciones de la garantía

1. El producto defectuoso DEBERÁ ir acompañado de la factura o recibo de venta original (que muestra la fecha de la compra, el código del producto y el nombre del concesionario), junto con una explicación que describa detalladamente la avería. Si falta esta prueba clara de la compra, Yamaha se reserva el derecho a no proveer el servicio de reparaciones gratis, y el producto podrá ser devuelto al cliente corriendo éste con todos los gastos relacionados con el envío.
2. El producto DEBERÁ haber sido adquirido en el establecimiento de un concesionario Yamaha AUTORIZADO dentro del Área Económica Europea (AEE) o Suiza.
3. El producto no deberá haber sido sometido a ninguna modificación ni alteración, a menos que ésta haya sido autorizada por escrito por Yamaha.
4. De esta garantía se excluye lo siguiente:

a. El mantenimiento periódico y la reparación o sustitución de piezas debidos al desgaste natural.

b. Los daños debidos a:

(1) Reparaciones realizadas por el propio cliente o por un tercero que no cuente con ninguna autorización.
(2) Embalaje inadecuado o maltrato, cuando el producto está siendo transportado desde el lugar de residencia del cliente. Tenga en cuenta que el cliente es el responsable de embalar el producto adecuadamente cuando éste es devuelto para ser reparado.
(3) Mal uso, incluyendo, pero sin limitarse a: (a) no usar el producto de forma normal o no seguir las instrucciones de uso, mantenimiento y almacenamiento apropiadas indicadas por Yamaha, y (b) instalación o uso del producto de forma inconsistente con las normas técnicas o de seguridad vigentes en el país donde éste se utiliza.
(4) Accidentes, rayos, agua, fuego, ventilación inadecuada, fuga de pilas o cualquier otra causa fuera del control de Yamaha.
(5) Defectos del sistema en el que se incorpora este producto e/o incompatibilidad con productos de terceros.
(6) Uso de un producto importado en la EEA y/o Suiza, no por Yamaha, donde ese producto no cumple con las normas técnicas o de seguridad del país donde se usa y/o con la especificación estándar de un producto vendido por Yamaha en la EEA y/o en Suiza.

1. Cuando las garantías del país donde se compra el producto y del país donde éste se usa son diferentes se aplicará la garantía del país donde se usa el producto.

2. Yamaha no se hará responsable de ninguna pérdida o daño directo, emergente o de cualquier otro tipo; sólo se hará responsable de la reparación o sustitución del producto.

3. Haga una copia de seguridad de cualquier configuración o datos personalizados, ya que Yamaha no se hará responsable de ninguna alteración o pérdida que tal configuración o datos puedan sufrir.

4. Esta garantía no afecta a los derechos legales del consumidor bajo las leyes nacionales aplicables vigentes, ni a los derechos del consumidor contra el concesionario surgidos de su contrato de venta/compra.

YAMAHA
