Type de produit	Enregistreur de comport ambiant (température/humidité)
Marque	Testo
Modèle	623
Paramètres mesurés	Température, humidité relative, point de rosée (td), température humide (wb)
Étendue de mesure température	-10 à +60 °C
Étendue de mesure humidité	0 à 100 % HR (sans condensation)
Précision température	±0.4 K + 1 digit
Précision humidité	±2 % HR + 1 digit à 25 °C (10 à 90 % HR), ±3 % HR reste
Résolution température	0,1 °C
Résolution humidité	0,1 % HR
Taux de mesure	20 s
Affichage	Écran LCD avec histogramme, valeurs max/min, alarmes
Fonctions principales	Enregistrement et affichage des valeurs mesurées, histogramme sur 12 barres, alarmes haute/basse, calcul du point de rosée et température humide, affichage des valeurs max/min avec heure
Alimentation	4 piles AA (alcalines ou rechargeables)
Durée de vie des piles	Au moins 12 mois (en utilisation normale)
Dimensions (L x l x H)	185 x 105 x 36 mm (sans clip) ; 185 x 112 x 47 mm (avec clip dépliable)
Poids	Env. 240 g (sans piles)
Matière du boîtier	ABS
Type de protection	IP30
Entretien	Nettoyage avec un linge humide ; pas de solvants ni nettoyants agressifs
Sécurité	Ne pas stocker avec des solvants ; utiliser en intérieur sec ; respecter les limites techniques
Pièces détachées / accessoires	Logiciel d'étalonnage et configuration (réf. 0554 6230), certificats d'étalonnage humidité
Garantie	24 mois (conditions sur www.testo.com/warranty)

FOIRE AUX QUESTIONS - 623 Testo

Que faire si l'appareil affiche LO ou HI ?

Si l'affichage indique LO, la température est inférieure à -20 °C. Si HI, elle dépasse +70 °C. Vérifiez que la sonde est dans la plage de mesure et que les piles sont suffisantes.

Comment régler la date et l'heure ?

En mode veille, maintenez la touche [Set] enfoncée deux secondes. Suivez les invites à l'écran pour régler année, mois, jour, heure, minutes et secondes. Validez avec [Set].

Comment changer l'unité de température (°C/°F) ?

Accédez au menu de configuration en maintenant [Set] deux secondes. Naviguez jusqu'à l'option °C et sélectionnez °C ou °F avec les touches [<] ou [>]. Confirmez avec [Set].

Comment voir les valeurs maximales et minimales ?

Appuyez sur [Max] pour afficher les valeurs max. Utilisez [<] et [>] pour parcourir les enregistrements. Appuyez à nouveau sur [Max] pour basculer entre température et humidité. De même avec [Min] pour les valeurs min.

Comment régler les alarmes de température et d'humidité ?

Maintenez [Set] deux secondes. Utilisez les touches fléchées pour sélectionner les options de limite supérieure/inférieure. Activez ON et réglez la valeur souhaitée. Confirmez avec [Set].

Comment nettoyer l'appareil ?

Utilisez un chiffon humide. N'utilisez pas de solvants ni de nettoyants agressifs. Vous pouvez employer un savon doux. Évitez l'air comprimé qui pourrait endommager le capteur.

Quand dois-je changer les piles ?

Lorsque l'affichage s'affaiblit ou que l'appareil ne s'allume plus. Utilisez 4 piles AA (alcalines ou rechargeables). Respectez la polarité. Les réglages sont conservés au moins 3 minutes après la coupure.

Comment annuler une alarme ?

Lorsque l'alarme se déclenche, la LED clignote et la valeur limite clignote à l'écran. Appuyez sur [Alarm] pour l'acquitter. Si l'alarme est toujours active, vérifiez les valeurs.

Que faire si l'écran affiche 'Calibration!' ?

C'est un rappel d'étalonnage. Vous pouvez l'activer ou le désactiver dans le menu de configuration. Si vous souhaitez réétalonner, contactez Testo ou utilisez le logiciel optionnel (réf. 0554 6230).

Comment réinitialiser la mémoire ?

Dans le menu de configuration, sélectionnez l'option Reset Memory et activez-la avec ON. Confirmez avec [Set]. Cela efface toutes les données enregistrées.

MODE D'EMPLOI 623 Testo

Testo 623 · Enregistreur de comportement ambiant

Mode d'emploi

Enregistreur de comportement ambiant

Mode d'emploi

1 Sommaire

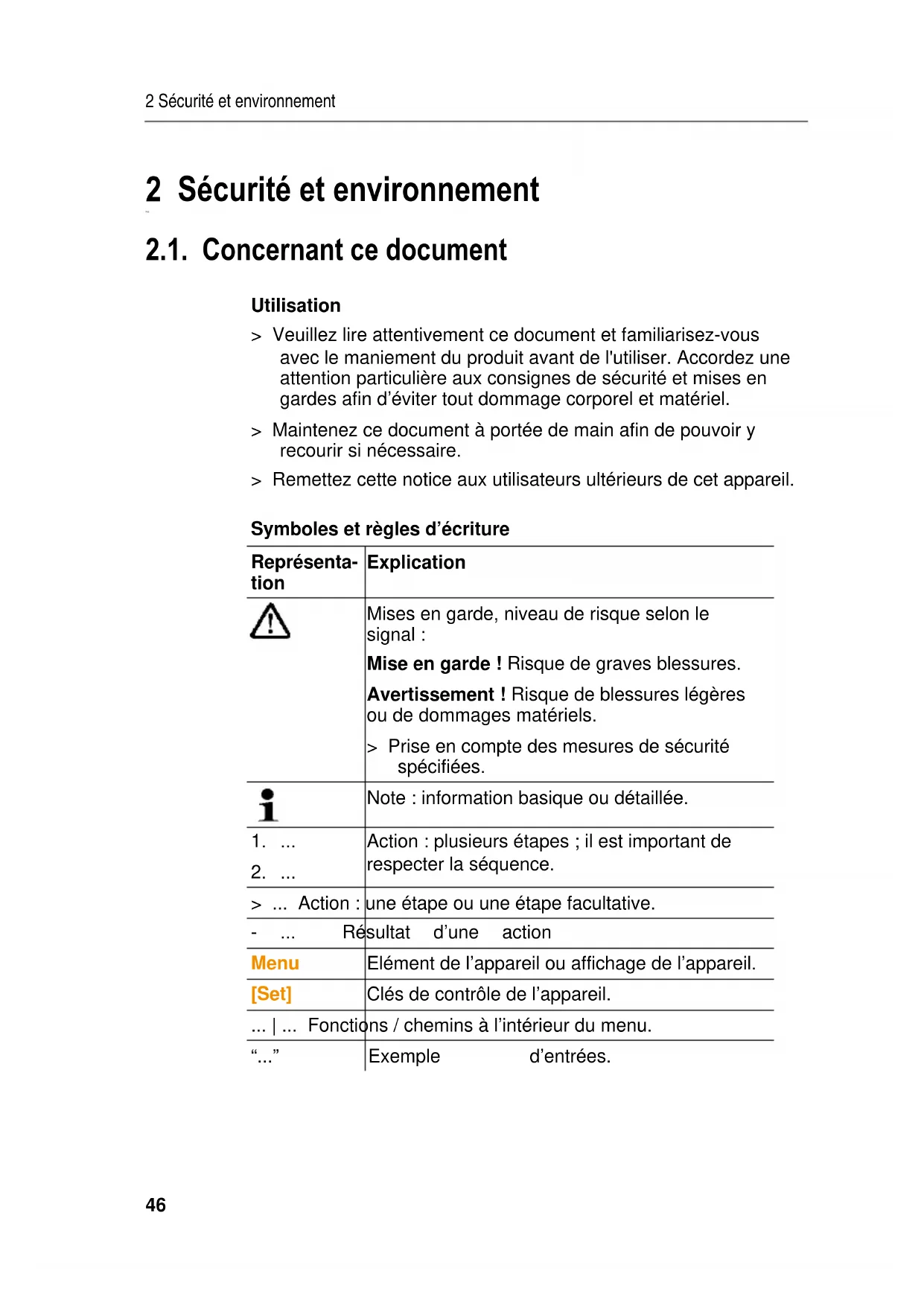

1 Sommaire 45 2 Sécurité et environnement 46

2.1. Concernant ce document 46 2.2. Garantie de sécurité 47 2.3. Protection de l'environnement 47

3 Spécifications 47

3.1. Caractéristiques techniques 47

4. Description du produit 48

4.1. Vue d'ensemble 48 4.2. Propriétés de base 50

5 Premières étapes 50 6 Utilisation du produit. 51

6.1. Mise en service 51 6.2. Paramétrage des limites 52 6.3. Paramétrages 52 6.4. Diagramme 53 6.5. Mesure 58

7 Entretien du produit 62 8 Conseils et dépannage 63

8.1. Accessoires et pièces de rechange 63 8.2. Questions et réponses 63

Utilisation

Veuillez lire attentivement ce document et familiarisez-vous avec le maniement du produit avant de l'utiliser. Accordez une attention particulière aux consignes de sécurité et mises en gardes afin d'éviter tout dommage corporel et matériel. Maintenez ce document à portée de main afin de pouvoir y recourir si nécessaire. Remettez cette notice aux utilisateurs ultérieurs de cet appareil.

Symboles et règles d'écriture

Representa- tion	Explication
!	Mises en garde, niveau de risque selon le signal : Mise en garde ! Risque de graves blessures. Avertissement ! Risque de blessures légères ou de dommages matériels. > Prise en compte des mesures de sécurité specifiées.
i	Note : information basique ou détaillée.
1. ...	Action : plusieurs étapes ; il est important de respecter la séquence.
2. ...
> ... Action :	une étape ou une étape facultative.
- ... Résultat d'une action
Menu	Element de l'appareil ou affichage de l'appareil.
[Set]	Clés de contrôle de l'appareil.
... | ... Fonctions / chemins à l'intérieur du menu.
“...”	Exemple d'entrées.

2.2. Garantie de sécurité

Ne stockez pas le produit conjointement avec des solvants. N'utilisez aucun agent dessiccatif. Utilisez uniquement l'appareil dans des pièces fermées et sèches ; protégez-le de la pluie et de l'humidité. Utilisez toujours le produit conformément à l'usage prévu et dans les limites des caractéristiques techniques. Ne faites pas usage de la force.

2.3. Protection de l'environnement

Éliminez les accus défectueux / les piles vides conformément aux specifications légales en vigueur. Au terme de sa durée d'utilisation, déposez le produit aux endroits spécifiques pour les appareils électriques ou électroniques (conformément aux règles locales) ou returnez le produit à Testo à des fins d'élimination.

3.1. Caractéristiques techniques

Caracteristique Valeurs
Paramètres Température / humidité
Unités	°C/°F % HR, td, wb
Résolution Température : 0.1 °C Humidité : 0.1 % HR
Etendue de mesure	Température : -10 à +60 °C Humidité : 0 à 100% HR (sans condensation)
Précision	Température : ± 0.4 K + 1 digit Humidité : ±2 %HR + 1 digit à 25 °C (10 à 90 %), ±3 % HR reste de l'étendue
Taux de mesure 20 s
Température d'utilisation	-10 à +60 °C
Température de stockage	-20 à +60 °C
Type de pile 4 x AA
Durée de vie des piles	Au moins 12 mois
Matière du boîtier ABS
Type de protection IP 30
Poids Env. 240 g (sans les piles)
Dimensions	185x105x36
(L x l x H en mm)	185x112x47 (clip de fixation dépliable)
Garantie	24 mois, conditions de garantie : Cf. site web www.testo.com/warranty

4.1. Vue d'ensemble

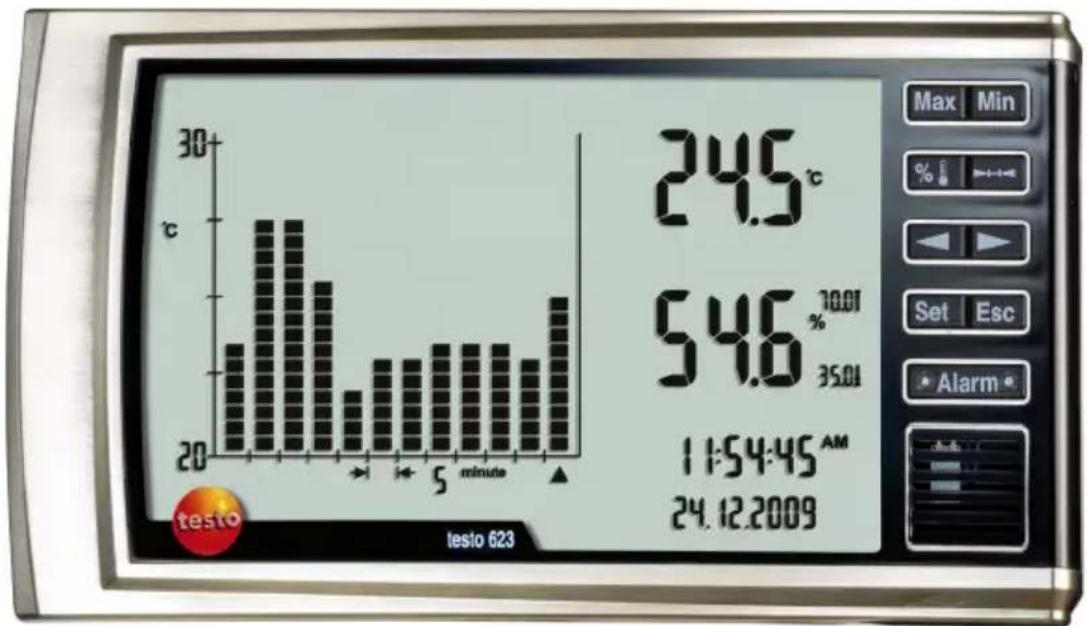

① Clavier

Touche	Fonction
Max	Affichage de la valeur maximale
Min	Affichage de la valeur minimale
% !	Sélection de l'histogramme pour la température ou l'humidité
→	Sélection de l'intervalle de temps
←	Modification des régles / bar de sélection
>	Modification des régles / bar de sélection
Set	Confirmation des régles
Esc	Annulation des entrées
Alarm	Accusé de réception d'une alarme

Capteurs

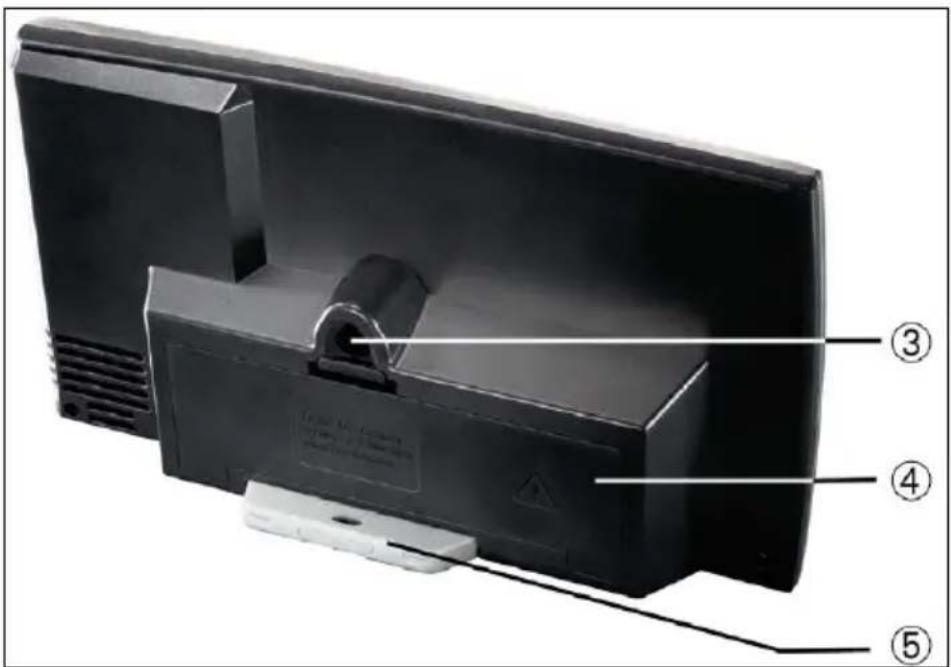

③ Dispositif de fixation (4) Compartiment des piles et interface de l'appareil ⑤ Clip de fixation et fixation murale (intégrée dans le boîtier)

Alimentation électrique

En option, alimentation de l'appareil :

La distance entre le trou de sonde inférieur et supérieur est de 63 mm.

Retirer le film de protection

Retirez le film de protection de l'écran.

Insérez des piles / piles rechargeables

1. Ouvrez le compartiment à piles à l'arrière de l'appareil.
2. Insérez des accus / piles rechargeables (attention à la polarité!)
3. Fermez le compartiment piles.

6.1. Mise en service

La date et l'heure doivent être configurées.

1. Sélectionnez la fonction requise via [Set].

Si vous n'appuyez sur aucun bouton pendant plus de 30 seconds, le testo 623 passe en mode de mesure. Pour effectuer des réglages supplémentaires, maintenez la touche [Set] appuyée pendant deux secondes.

Les paramètres de réglage clignotent. 2. Paramétrez les valeurs à l'aide de [ ] ou [ ] et confirmez les entrées en appuyant sur [Set] (pour les réglages, cf. tableau suivant).

Pour feuilleter rapidement dans le menu respectif, maintenez la touche [ou ] enfoncée

Appuyez sur [Esc] pour annuler les réglages sans les sauvegarder.

Maintenez la touche [Set] enfoncée pendant deux secondes pour enregistrer les valeurs régées précédemment et quitter le menu.

• L'appareil retourne à l'affichage.

Ecran	Fonction	Option de réglage
DD.MM.YYYY clignote ouMM.DD.YYYY clignote	Réglage du format de la date	DD.MM.YYYY = jour, mois, annéeMM.DD.YYYY = mois, jour, année
« Year » clignote	Réglage de l'année	2009 - 2099
« Month » clignote RÉglage du mois 01 - 12
« Day » clignote RÉglage du jour 01 - 31
24H ou 12H (AM/PM) clignote	Réglage du format de l'heure	24h/12h
« Hour » clignote	Réglage de l'heure	00 - 23 ou 01 - 12
« Minute » clignote	Réglage des minutes	00 - 59
« Second » clignote	Réglage des secondes	00 - 59
°C clignote Réglage de	1'unité pour la température	°C/°F
iEn cas d'interruption de l'alimentation électrique, les régliages sont sauveggardés pendant au moins 3 minutes.

Température

Si vous changez l'unité de température de °C à °F, les valeurs limites régles sont converties.

Humidité

Si vous changez l'unité d'humidité (% , td, wb), les valeurs limites réglées ne sont pas converties. Les valeurs limites doivent être réinitialisées via le menu de configuration (setup).

6.3. Paramétrages

1. Maintenez la touche [Set] enfoncée pendant deux secondes. L'écran clignote.
2. Sélectionnez la fonction requise via [Set]. Les paramètres de réglage clignotent. 3 Paramétrez les valeurs à l'aide de 1 ou [ ] et confirmez les entrées en appuyant sur [Set] (pour les réglages, cf. tableau suivant).

Pour feuilleter rapidement dans le menu, maintenez la touche [« ou »] enfoncée

Appuyez sur [Esc] pour annuler les réglages sans les sauvegarder.

Maintenez la touche [Set] enfoncée pendant deux secondes pour enregistrer les valeurs régles précédemment et retourner à l'affichage des données actuelles.

Si vous n'appuyez sur aucune touche dans les 30 secondes, l'écran retourne automatiquement à l'affichage des données actuelles. Aucun réglage n'est sauvegardé.

• L'appareil passe à la fonction d'affichage suivante.

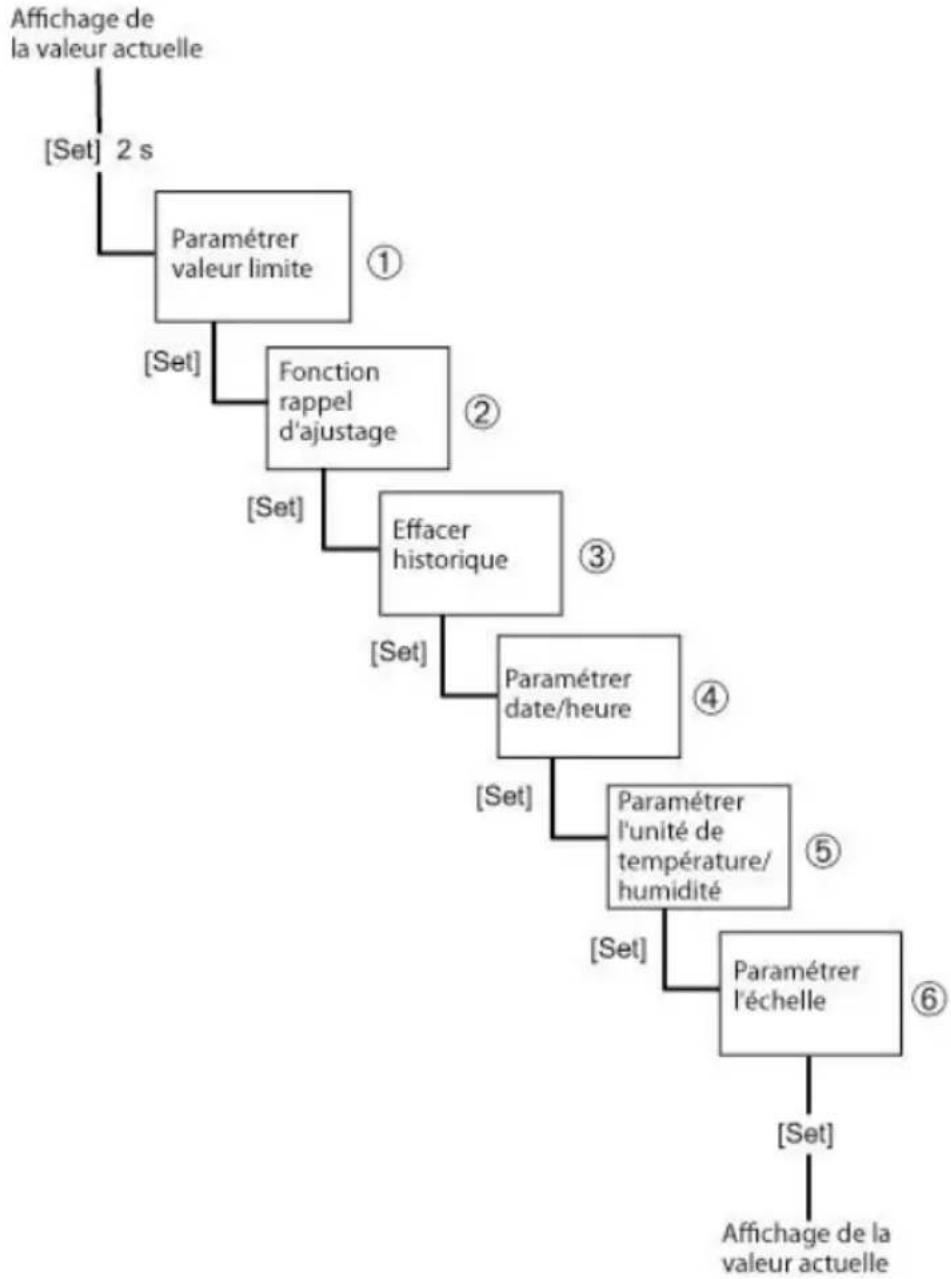

6.4. Diagramme

Vous trouverez une description détaillée des points ①, ②, ③, ④, ⑤, ⑥ aux pages suivantes.

N° Ecran Fonction			Option de réglage / valeur
1	et °C/°F s'allument, ON ou OFF clignote	Activation ou déactivation de l'écran pour la limite supérieure de température (alarme)	Désactiver : OFF Activer : ON
	Si seulement ON est sélectionné, la valeur limite supérieure clignote	Réglage de la valeur pour la limite supérieure de température (alarme)	-
	et °C/°F s'allument, ON ou OFF clignote	Activation ou déactivation de l'écran pour la limite inférieure de température (alarme)	Désactiver : OFF Activer : ON
	Si seulement ON est sélectionné, la valeur limite inférieure clignote	Réglage de la valeur pour la limite inférieure de température (alarme)	-
	et % s'allument, ON ou OFF clignote	Activation ou déactivation de l'écran pour la limite supérieure d'humidité (alarme)	Désactiver : OFF Activer : ON
	Si seulement ON est sélectionné, la valeur limite supérieure clignote	Réglage de la valeur pour la limite supérieure d'humidité (alarme)	-
	et % s'allument, ON ou OFF clignote	Activation ou déactivation de l'écran pour la limite inférieure d'humidité (alarme)	Désactiver : OFF Activer : ON
N°	Ecran Fonction		Option de réglage / valeur
	Si seulement ON est sélectionné, la valeur limite inférieure clignote	Réglage de la valeur pour la limite inférieure d'humidité (alarme)	-
②	Calibration! s'allume, ON ou OFF clignote	Activation ou désactivation de la fonction de rappel de l'étalandnage	Désactiver : OFF Activer : ON
Si seu	sélément ON est sélectionné, Calibration! s'allume, « Year» clignote	Réglage de l'année 2009 - 2099
	sélément ON est sélectionné, Calibration! s'allume, « Month » clignote	Réglage du mois 01 - 12
③	Reset Memory clignote	Suppression de la mémoire	Désactiver : OFF Activer : ON
④	Update date & time? s'allume, No clignote	Réglage de la date et de l'heure Aucun changement	Sélectionner Yes Séslectionner No
	Si seulement Yes est sélectionné, DD.MM.YYYY clignote ou MM.DD.YYYY clignote	Réglage du format de la date	DD.MM.YYYY = jour, mois, annéeMM.DD.YYYY = mois, jour, année
	Si seulement Yes est sélectionné, « Year » clignote	Réglage de l'année	2009 - 2099
	Si seulement Yes est sélectionné, « Month » clignote	Réglage du mois	01 - 12
	Si seulement Yes est sélectionné, « Day » clignote	Réglage du jour	01 - 31
	Si seulement Yes est sélectionné, 24H ou 12H (AM/PM) clignote	Réglage du format de l'heure	24h/12h
	Si seulement Yes est sélectionné, « Hour » clignote	Réglage de l'heure	00 - 23 ou 01 - 12
	Si seulement Yes est sélectionné, « Minute » clignote	Réglage des minutes	00 - 59
N° Ecran Fonction			Option de réglage / valeur
	Si seulement Yes est sélectionné, « Second » clignote	Réglage des secondes	00 - 59
⑤	°C clignote Réglaage de l'unité pour la température		°C/°F
	% clignote Réglaage de l'unité pour l'humidité	%, td, wb
⑥	Manual Scale ou Auto Scale clignote	Sélection entre l'échelle automatique et manuelle	Manual Scale ou Auto Scale
	Si seulement Manual Scale est sélectionné : Manual Scale et la valeur limite supérieure clignotent	Réglage de la valeur pour la limite supérieure	-
	Si seulement Manual Scale est sélectionné : Manual Scale et la valeur limite inférieure clignotent	Réglage de la valeur pour la limite inférieure	-

En cas d'interruption de l'alimentation électrique, les réglages sont sauvegardés pendant au moins 3 minutes.

6.5. Mesure

Avec max./min., l'heure à laquelle la mesure a été réalisée et la valeur correspondante (^ / % HR) sont affichées.

Affichage des valeurs maximales

Appuyez sur [Max].

Si Max. clignote, les valeurs max. passées peuvent être visualisées à l'aide de [«] ou [»].

Si la valeur de température max. est indiquée, appuyez sur pour afficher la valeur d'humidité max. Si vous n'appuyez pas sur la touche Max] pendant plus de 5 minutes, l'écran retourne automatiquement à l'affichage des données actuelles.

Affichage des valeurs minimales

Appuyez sur [Min].

Si Min. clignote, les valeurs min. passées peuvent être visualisées à l'aide de [▲] ou [▶].

Si la valeur de température min. est indiquée, appuyez sur [ ] pour afficher la valeur d'humidité min. Si vous n'appuyez pas sur la touche [Min] pendant plus de 5 minutes, l'écran retourne automatiquement à l'affichage des données actuelles.

Histogramme

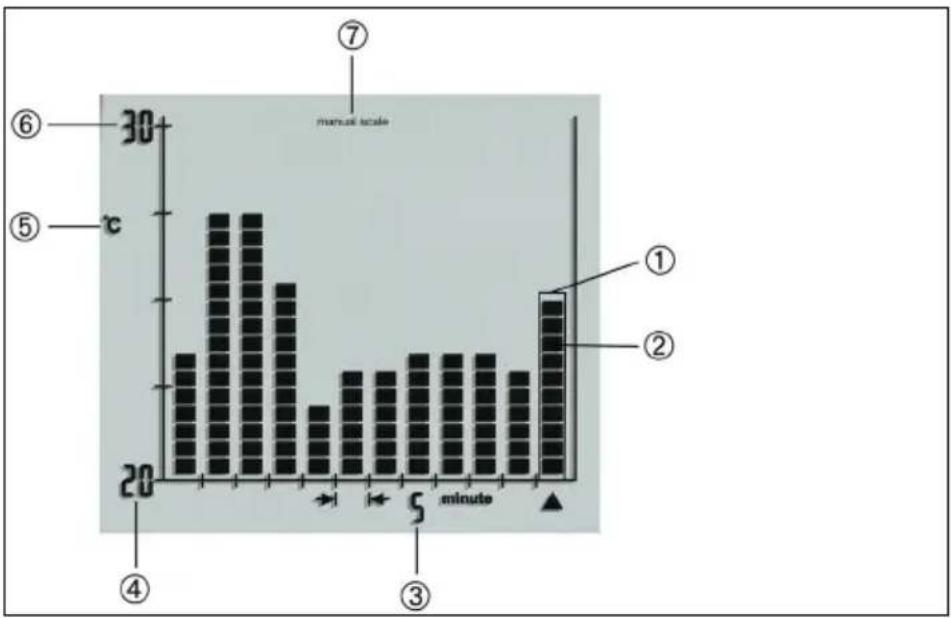

Barre Segment d'une barre Intervalle de temps Valeur d'affichage inférieure Unité affichée (température ou humidité) Valeur d'affichage supérieure Echelle manuelle :

Réglage manuel des valeurs limites supérieures et inférieures qui ne changent pas.

Échelle automatique :

L'échelle automatique est calculée de manière à ce que tous les résultats affichés se situent à l'intérieur de l'échelle.

• Lors du changement d'échelle, la valeur d'affichage supérieure et inférieure et le symbole Auto Scale clignotent.
• L'histogramme affiche 12 barres de 20 segments chacune. Avec Manual Scale : L'élément le plus bas d'une barre clignote : La valeur mesurée se situe au-dessous de la valeur d'affichage inférieure. L'élément le plus haut de la barre clignote : La valeur mesurée se situe au-dessus de la valeur d'affichage inférieure.

Affichage des profils d'humidité / température

Pour modifier les profils entre l'humidité et la température :

Appuyez sur%[]

Réglage de l'axe de temps de l'histogramme

Pour régler l'axe de temps :

Appuyez sur[1]

L'axe de temps peut être réglé à cinq intervalles différents.

Affichage du temps par barre	Temps total de l'histogramme
5 min.	1 h
10 min.	2 h
1 h	12 h
2 h	24 h
24 h	12 jours

Affichage des valeurs d'une barre

Pour afficher la valeur moyenne :

Appuyez sur 1 ou [▶]. - La barre sélectionnée ou l'élément de la barre clignote et les valeurs pertinentes, l'heure et la date du début s'affichent.

Pour afficher la valeur de température max. et la valeur de l'humidité max.

Appuyez sur [Max].

Pour afficher la valeur de température min. et la valeur de l'humidité min.

Appuyez sur [Min].

Accusé de réception d'une alarme

L'alarme a été déclenchée:

Le voyant LED clignote. - La valeur supérieure ou inférieure clignote.

Pour annuler une alarme:

Appuyez sur [Alarm]. - L'alarme est annulée.

Avec l'alarme activée et une modification au menu de configuration (setup), l'alarme actuelle est reconnue.

Avertissement

Des accus / piles rechargeables mal insérés peuvent endommager l'appareil.

Respectez la polarité lorsque vous insérez les accus / piles rechargeables.

1. Ouvrez le compartiment à piles à l'arrière de l'appareil.
2. Retirez les accus / piles rechargeables usagés du compartiment à piles et insérez les nouveaux accus / piles rechargeables (type AA).
3. L'appareil s'allume automatiquement.
4. Fermez le compartiment piles.

En cas d'interruption de l'alimentation électrique, les réglages sont sauvegardés pendant au moins 3 minutes. Si l'appareil n'est pas utilisé durant une période prolongée, il convient de retirer les accus / piles rechargeables de l'appareil pour éviter d'endommager l'appareil et les accus / piles rechargeables.

Nettoyage de l'appareil

Si le boîtier de l'appareil est sale, vous pouvez le nettoyer avec un linge humide.

N'utilisez pas de solvants ni de produits de nettoyage agressifs! Vous pouvez utiliser du savon ou des produits de nettoyage ménagers légers.

Ne nettoyez pas l'appareil à l'air compré au risque d'endommager le capteur.

8.1. Accessoires et pièces de rechange

Description Article n°
Logiciel d'étalonnage et de configuration, incl. cable USB	0554 6230
Certificat d'étalonnage humidité DKD, hygromètre électrique, points d'étalonnage 11.3 % HR et 75.3 % RH à 25 °C	0520 0206
Certificat d'étalonnage humidité ISO, points d'étalonnage 11.3 % HR et 75.3 % RH à 25 °C	0520 0006

8.2. Questions et réponses

Question Causes possibles
L'appareil affiche LO	Au-dessous de -20 °C
L'appareil affiche HI	Au-dessus de +70 °C

Au cas où nous n'aurions pu répondre à votre question : Veuillez vous adresser à votre revendeur ou au SAV de Testo. Les coordonnées figurent au dos de ce document ou sur internet à l'adresse www.testo.com/service-contact.
