Produkttyp	Umgebungsdatenlogger (Temperatur/Feuchte)
Marke	Testo
Modell	623
Gemessene Parameter	Temperatur, relative Feuchte, Taupunkt (td), Feuchtkugeltemperatur (wb)
Temperaturmessbereich	-10 bis +60 °C
Feuchtemessbereich	0 bis 100 % rF (nicht kondensierend)
Temperaturgenauigkeit	±0,4 K + 1 Digit
Feuchtegenauigkeit	±2 % rF + 1 Digit bei 25 °C (10 bis 90 % rF), ±3 % rF Rest
Temperaturauflösung	0,1 °C
Feuchteauflösung	0,1 % rF
Messrate	20 s
Display	LCD-Bildschirm mit Histogramm, Max/Min-Werte, Alarme
Hauptfunktionen	Aufzeichnung und Anzeige der Messwerte, Histogramm mit 12 Balken, High/Low-Alarme, Berechnung von Taupunkt und Feuchtkugeltemperatur, Anzeige von Max/Min-Werten mit Zeit
Stromversorgung	4 AA-Batterien (Alkali oder wiederaufladbar)
Batterielebensdauer	Mindestens 12 Monate (bei normalem Gebrauch)
Abmessungen (L x B x H)	185 x 105 x 36 mm (ohne Clip); 185 x 112 x 47 mm (mit ausklappbarem Clip)
Gewicht	Ca. 240 g (ohne Batterien)
Gehäusematerial	ABS
Schutzart	IP30
Pflege	Reinigung mit feuchtem Tuch; keine Lösungsmittel oder aggressiven Reinigungsmittel
Sicherheit	Nicht mit Lösungsmitteln lagern; in trockener Innenumgebung verwenden; technische Grenzen einhalten
Ersatzteile / Zubehör	Kalibrier- und Konfigurationssoftware (Ref. 0554 6230), Feuchtekalibrierzertifikate
Garantie	24 Monate (Bedingungen auf www.testo.com/warranty)

Häufig gestellte Fragen - 623 Testo

Was tun, wenn das Gerät LO oder HI anzeigt?

Wenn das Display LO anzeigt, liegt die Temperatur unter -20 °C. Bei HI überschreitet sie +70 °C. Stellen Sie sicher, dass sich die Sonde im Messbereich befindet und die Batterien ausreichend sind.

Wie stelle ich Datum und Uhrzeit ein?

Halten Sie im Standby-Modus die Taste [Set] zwei Sekunden lang gedrückt. Folgen Sie den Bildschirmanweisungen, um Jahr, Monat, Tag, Stunde, Minuten und Sekunden einzustellen. Bestätigen Sie mit [Set].

Wie ändere ich die Temperatureinheit (°C/°F)?

Rufen Sie das Konfigurationsmenü auf, indem Sie [Set] zwei Sekunden lang gedrückt halten. Navigieren Sie zur Option °C und wählen Sie °C oder °F mit den Tasten [<] oder [>]. Bestätigen Sie mit [Set].

Wie kann ich die Maximal- und Minimalwerte anzeigen?

Drücken Sie [Max], um die Max-Werte anzuzeigen. Verwenden Sie [<] und [>], um durch die Aufzeichnungen zu blättern. Drücken Sie erneut [Max], um zwischen Temperatur und Feuchte umzuschalten. Gleiches gilt für [Min] für die Min-Werte.

Wie stelle ich die Temperatur- und Feuchtealarme ein?

Halten Sie [Set] zwei Sekunden lang gedrückt. Verwenden Sie die Pfeiltasten, um die Optionen für obere/untere Grenze auszuwählen. Aktivieren Sie ON und stellen Sie den gewünschten Wert ein. Bestätigen Sie mit [Set].

Wie reinige ich das Gerät?

Verwenden Sie ein feuchtes Tuch. Verwenden Sie keine Lösungsmittel oder aggressiven Reinigungsmittel. Sie können milde Seife verwenden. Vermeiden Sie Druckluft, die den Sensor beschädigen könnte.

Wann muss ich die Batterien wechseln?

Wenn das Display schwächer wird oder das Gerät nicht mehr einschaltet. Verwenden Sie 4 AA-Batterien (Alkali oder wiederaufladbar). Beachten Sie die Polarität. Die Einstellungen bleiben mindestens 3 Minuten nach dem Abschalten erhalten.

Wie schalte ich einen Alarm aus?

Wenn der Alarm ausgelöst wird, blinkt die LED und der Grenzwert blinkt auf dem Bildschirm. Drücken Sie [Alarm], um ihn zu quittieren. Wenn der Alarm noch aktiv ist, überprüfen Sie die Werte.

Was tun, wenn das Display 'Calibration!' anzeigt?

Dies ist eine Kalibrierungserinnerung. Sie können sie im Konfigurationsmenü aktivieren oder deaktivieren. Wenn Sie eine Neukalibrierung wünschen, kontaktieren Sie Testo oder verwenden Sie die optionale Software (Ref. 0554 6230).

Wie setze ich den Speicher zurück?

Wählen Sie im Konfigurationsmenü die Option Reset Memory und aktivieren Sie sie mit ON. Bestätigen Sie mit [Set]. Dadurch werden alle aufgezeichneten Daten gelöscht.

BEDIENUNGSANLEITUNG 623 Testo

1 Inhalt 3
2 Sicherheit und Umwelt 4

2.1. Zu dieserm Dokument 4
2.2. Sicherheit gewährleisten 5
2.3.Umwelt schutzen 5

3 Leistungsbeschreibung 6

3.1. Technische Daten 6

4 Produktbeschreibung. 7

4.1. Übersicht 7
4.2. Grundlegende Eigenschaften 8

5 Erste Schritte 9
6 Produkt verwenden 10

6.1. Inbetriebnahme 10
6.2. Grenzwerte einstellen 11
6.3. Einstellungen vornehmen 11
6.4. Ablaufdiagramm 12
6.5. Messungen durchfuhren 16

7 Produkt instand halten 19
8 Tipps und Hilfe. 21

8.1.Zubehor und Ersatzteile 21
8.2. Fragen und Antwerten 21

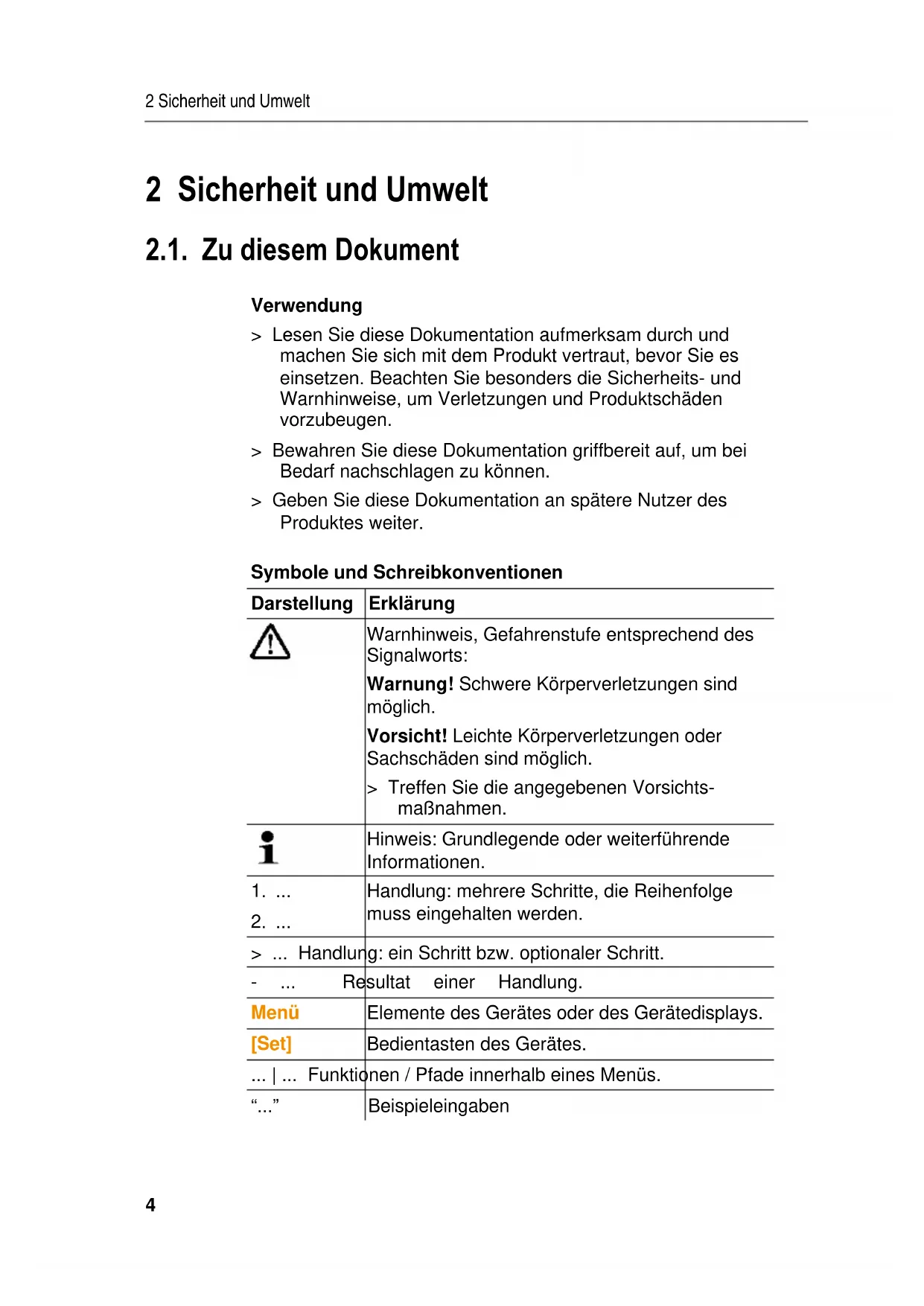

2 Sicherheit und Umwelt

2.1. Zu diesen Dokument

Verwendung

Lesen Sie diese Dokumentation aufmerksam durch und machen Sie sich mit dem Produkt vertraut, bevor Sie es einsetzen. Beachten Sie besonderss die Sicherheits- und Warnhinweise, um Verletzungen und Produktschäden vorzubeugen.
Bewahren Sie diese Dokumentation griffbereit auf, um bei Bedarf nachschlagen zu können.
Geben Sie diese Dokumentation an spätere Nutzer des Produktes weiter.

Symbole und Schreibkonventionen

Darstellung	Erklärung
!	Warnhinweis, Gefahrenstufe entsprechend des Signalworts: Warning! Schwere Körperverletzungen sind möglich. Vorsicht! Leichte Körperverletzungen oder Sachschäden sind möglich. > Treffen Sie die angegebenen Vorsichts-maßnahmen.
i	Hinweis: Grundlegende oder weiterführende Informationen.
1. ...	Handlung: mehrere Schritte, die Reihenfolge muss eingehalten werden.
2. ...
> ... Handlung: ein Schritt bzw. optionaler Schritt.
- ... Resultat einer Handlung.
Menü	Elemente des Gerätes oder des Gerätedisplays.
[Set]	Bedientasten des Gerätes.
... | ... Funktionen / Pfade innerhalb eines Menüs.
“...”	Beispieleingaben

2.2. Sicherheit gewährleisten

Lagern Sie das Produkt nicht zusammen mit Lösungsmittel.
Verwenden Sie keine Trockenmittel.
Betreiben Sie das Gerät nur in geschlossenen, trockenen Räumen und schützen Sie es vor Regen und Feuchtigkeit.
Verwenden Sie das Produkt nur sach- und bestimmungsgemäß und innerhalb der in den technischen Daten vorgegebenen Parameter. Wenden Sie keine Gewalt an.

2.3. Umwelt schützen

Entsorgen Sie defekte Akkus / leere Batterien entsprechend den gultigen gesetzlichen Bestimmungen.
Führren Sie das Produkt nach Ende der Nutzungszeit der getrennten Sammlung für Elektro- und Elektronikgeräte zu (lokale Vorschriften beachten) oder geben Sie das Produkt an Testo zur Entsorgung darüber.

3 Leistungsbeschreibung

3.1. Technische Daten

Eigenschaft Werte
Messgroßen Temperatur / Feuchte
Einheiten °C/°F	%rH, td, wb
Auflösung Temperatur: 0,1 °CFeuchte: 0,1 %rH
Messbereich Temperatur: -10...+60 °CFeuchte: 0...100 %rH (nicht betauend)
Genaugigkeit	Temperatur: ±0,4 K + 1 Digit Feuchte: ±2 %rH + 1 Digit bei 25 °C (10...90%), ±3 %rH restl. Bereich
Messrate	20s
Einsatztemperatur	-10...+60 °C
Lagertemperatur	-20...+60 °C
Batterietyp 4 x AA
Batteriestandzeit mindestens 12 Monate
Gehäusematerial	ABS
Schutzklasse	IP 30
Gewicht ca. 240 g (ohne Batterien)
Abmessungen	185x105x36
(LxBxH in mm)	185x112x47 (ausgeklappter Aufstellclip)
Garantie	24 Monate, Garantiebedingungen: siehe Internetseite www.testo.com/warranty
EG-Richtlinie	2004/108/EG

4 Produktbeschreibung

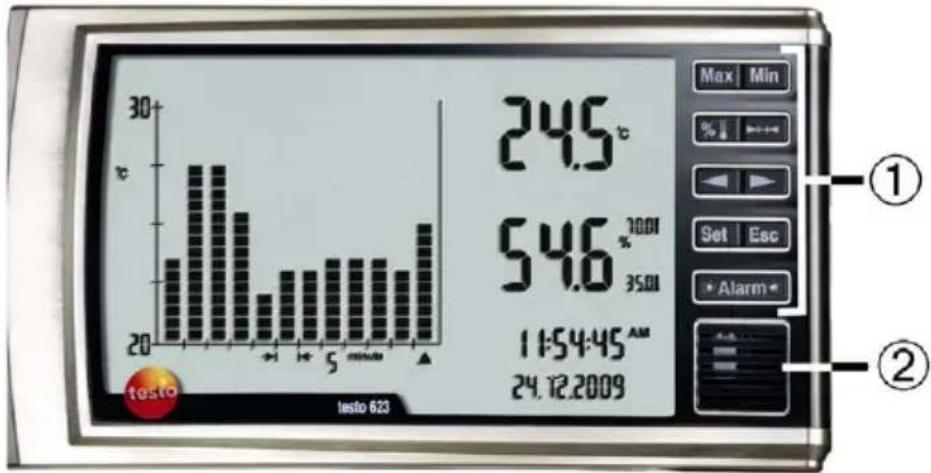

4.1. Übersicht

① Tastatur

Taste	Funktion
Max	Max.-Wert anzeigen
Min	Min.-Wert anzeigen
%	Histogramm für Temperatur oder Feuchte auswahlen
	Zeitintervall wahren
	Einstellungen ändern / Balken auswahlen
	Einstellungen ändern / Balken auswahlen
Set	Einstellungen bestätigten
Esc	Eingabe abbrechen
Alarm	Alarm quittieren

② Sensoren

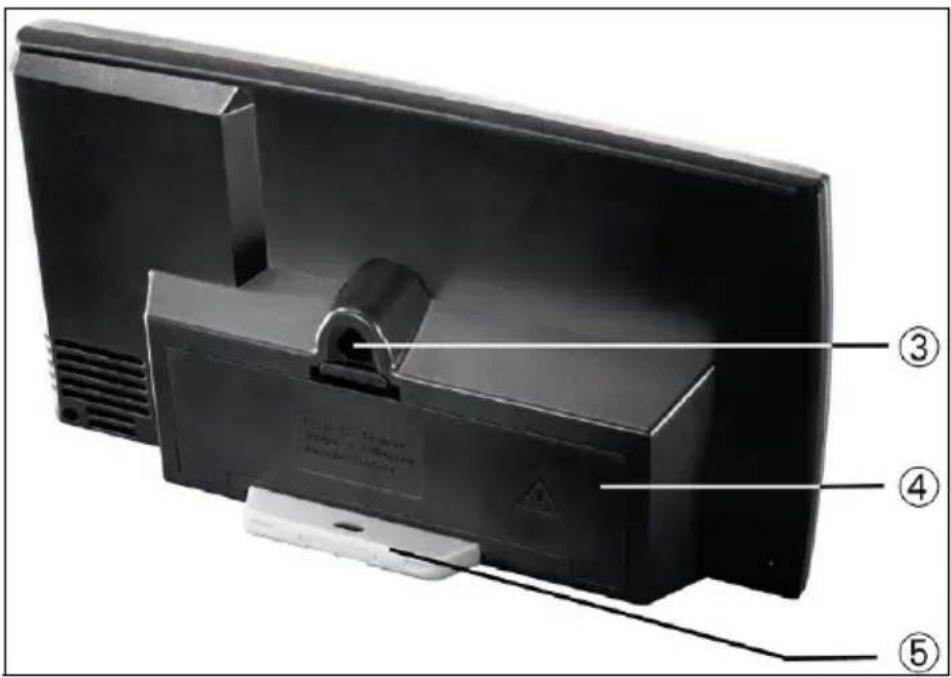

③ Aufhängevorrichtung
④ Batteriefach und Geräte-Schnittstelle
(5) Aufstellclip und Wandbefestigung (im Gehäuse integriert)

4.2. Grundlegende Eigenschaften

Stromversorgung

Die Stromversorgung des Gerätes erfolgt wahlweise über:

4 Stk. Batterien/Akkus, Typ: AA

Wandmontage

Der Abstand zwischen dem oberen und unteren Bohrloch beträgt 63 mm.

5 Erste Schritte

Schutzfolie entfernen

Schutzfolie vom Display abziehen.

Batterie / Akku einlagen

1. Batteriefach auf der Rückseite des Gerätes öffnen.
2. Batterien / Akkus einlagen (Polung beachten!)
3. Batteriefach schlieBen.

6 Produkt verwenden

6.1. Inbetriebnahme

Bei Inbetriebnahme müssen Datum und Uhrzeit eingestellt werden.

1. Mit [Set] gewünschte Funktion auswahlen.

Wird >30 sec. keine Taste betätig, wechselt das testo 623 in den Messmodus. Um weitere Einstellungen vorzunehmen, [Set] 2s gedrückt halten.

Der einstellbare Parameter blinkt.

1. Werte mit [←] oder [▷] einstellen und Eingabe mit [Set] bestätigten (Einstellungen siehe nachfolgende Tabelle).

Für Schnellen Vor- oder Rücklauf im jeweiligen Menu [oder ] gedrückt halten.

Mit [Esc] Einstellungen abbrechen ohne zu speichern.

[Set] 2s gedrück halten, bisher eingestellte Werte werden gespeichert und das Menu verlassen.

• Gerät wechselt zur Anzeige.

Displayanzeige	Funktion	Einstellmöglichkeit
DD.MM.YYYY blinkt oder MM.DD.YYYY blinkt	Datumsformat einstellen	DD.MM.YYYY = Tag, Monat, JahrMM.DD.YYYY = Monat, Tag, Jahr
Jahr blinkt	Jahr einstellen	2009 - 2099
Monat blinkt	Monat einstellen	01 - 12
Tag blinkt	Tag einstellen	01 - 31
24H oder 12H (AM/PM) blinkt	Zeitformat einstellen	24h/12h
Stunde blinkt	Stundenwert einstellen	00 - 23 oder 01 - 12
Minute blinkt	Minutenwert einstellen	00 - 59
Sekunde blinkt	Sekundenwert einstellen	00 - 59
°C blinkt Einheit für	Temperatur einstehen	°C/°F
i Die Einstellungen werden für mindestens 3 min. gespeichert, wenn die Spannungsversorgung unterbrochen wurde.

6.2. Grenzwerte einstellen

Temperatur

Bei Wechsel der Temperatureinheit von ^ C auf ^ werden die eingestellten Grenzwerte umgerechnet

Feuchte

Bei Wechsel der Feuchteinheit (%) td, wb) werden die eingestellen Grenzwerte nicht umgerechnet. Die Grenzwerte müssen über das Setup-Menu neu eingestellt werden.

6.3. Einstellungen vornehmen

1. [Set] 2s gedrückt halten.

   Anzeige blinkt.

2. Mit [Set] gewünschte Funktion auswahlen.

   Der einstellbare Parameter blinkt.
   3 Werte mit [ ] oder [ ] einstellen und Eingabe mit [Set] bestätigten (Einstellungen siehe nachfolgende Tabelle).

Für Schnellen Vor- oder Rücklauf [ ] gedrück halten.

Mit [Esc] Einstellungen abbrechen ohne zu speichern.

[Set] 2s gedrück halten, bisher eingestellte Werte werden gespeichert, darüber zur aktuellen Messwertanzeige.

Wird das gesamte Setup-MENU durchgeführt, werden die vorgenommenen Einstellungen automatisch gespeichert.

Wird keine Taste innerhalb 30 s gedrückt, erfolgt automatischer Sprung zur aktuellen Messwertanzeige. Es werden keine Einstellungen gespeichert.

• Gerät wechselt zur{nachsten Anzeigefunktion

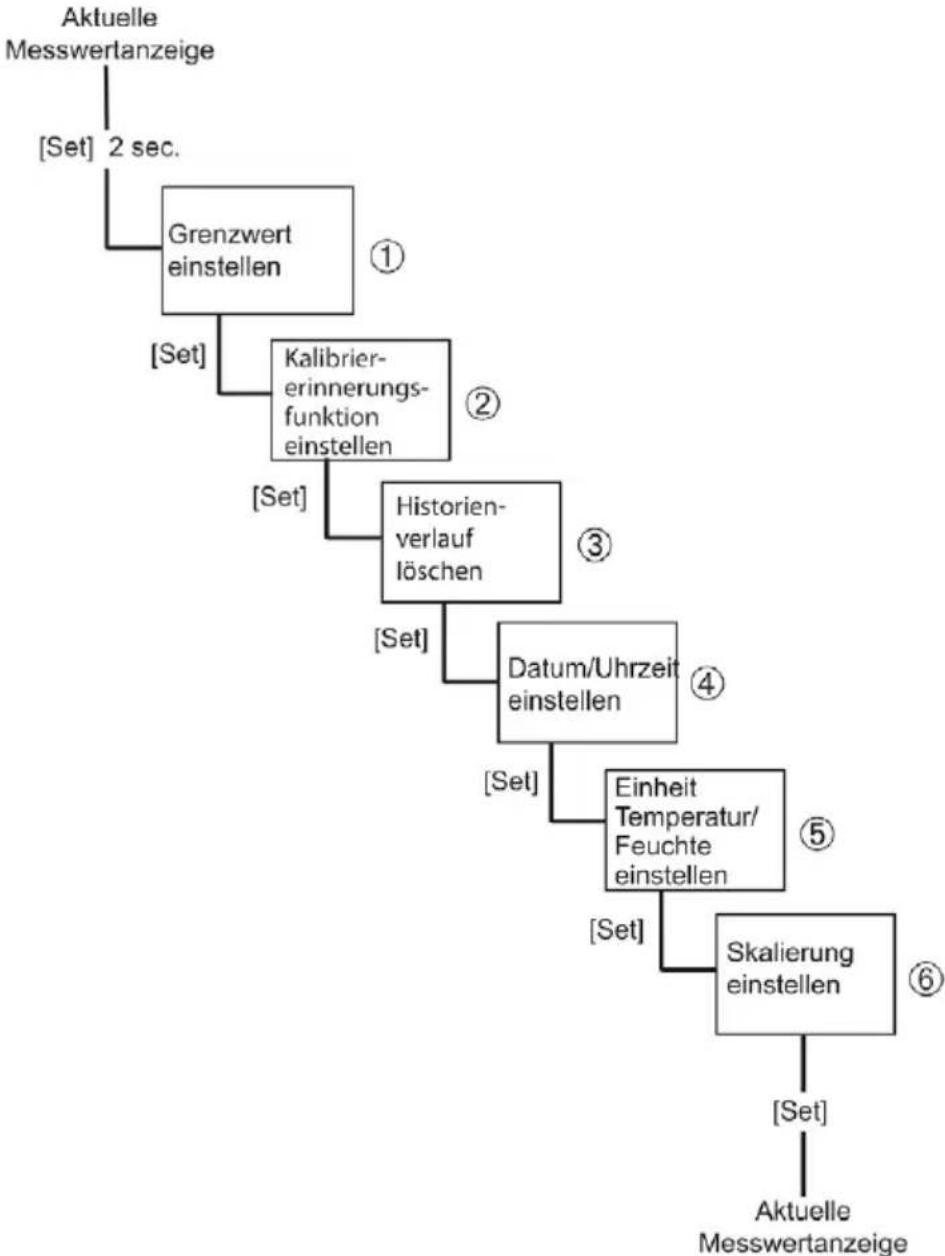

6.4. Ablaufdiagramm

Detaillierte Beschreibungen der Punkte ①, ②, ③, ④, ⑤, ⑥ siehe folgende Seiten.

Nr.	Displayanzeige	Funktion	Einstellmöglichkeit/Wert
1	und °C/°F leuchtet, ON oder OFF blinkt	Anzeige für Alarm-Obergrenze Temperatur aktivieren oder deaktivieren	deaktivieren: OFF aktivieren: ON
	Nur wenn ON gewählt Oberer Grenz-wert blinkt	Wert für Alarm-Obergrenze Temperatur einstellen	-
	und °C/°F leuchtet, ON oder OFF blinkt	Anzeige für Alarm-Untergrenze Temperatur aktivieren oder deaktivieren	deaktivieren: OFF aktivieren: ON
	Nur wenn ON gewählt Unterer Grenz-wert blinkt	Wert für Alarm-Untergrenze Temperatur einstellen	-
	und % leuchtet, ON oder OFF blinkt	Anzeige für Alarm-Obergrenze Feuchte aktivieren oder deaktivieren	deaktivieren: OFF aktivieren: ON
	Nur wenn ON gewählt Oberer Grenz-wert blinkt	Wert für Alarm-Obergrenze Feuchte einstellen	-
	und % leuchtet, ON oder OFF blinkt	Anzeige für Alarm-Untergrenze Feuchte aktivieren oder deaktivieren	deaktivieren: OFF aktivieren: ON
	Nur wenn ON gewählt Unterer Grenz-wert blinkt	Wert für Alarm-Untergrenze Feuchte einstellen	-
2	Calibration! leuchtet, ON oder OFF blinkt	Kalibriererin-nerungsfunktion aktivieren oder deaktivieren	deaktivieren: OFF aktivieren: ON
	Nur wenn ON gewähltCalibration!leuchtet,Jahr blinkt	Jahr einstellen 2009	- 2099
	Nur wenn ON gewähltCalibration!leuchtet,Monat blinkt	Monat einstellen 01	- 12
3	Reset Memoryblinkt	Speicher löschen	deaktivieren: OFFaktivieren: ON
4	Update date &time? leuchtet,No blinkt	Datum und Zeiteinstellenkeine Änderung	Yes wahlenNo wahren
	Nur wenn YesgewähltDD.MM/YYYYblinktoderMM.DD/YYYYblinkt	Datumsformateinstellen	DD.MM/YYYY = Tag, Monat, JahrMM.DD/YYYY = Monat, Tag, Jahr
	Nur wenn YesgewähltJahr blinkt	Jahr einstellen	2009 - 2099
	Nur wenn YesgewähltMonat blinkt	Monat einstellen	01 - 12
	Nur wenn YesgewähltTag blinkt	Tag einstellen	01 - 31
	Nur wenn Yes gewählt24H oder 12H (AM/PM) blinkt	Zeitformat einstellen	24H/12H
	Nur wenn Yes gewähltStunde blinkt	Stundenwert einstellen	00 - 23 oder 01 - 12
	Nur wenn Yes gewähltMinute blinkt	Minutenwert einstellen	00 - 59
	Nur wenn Yes gewähltSekunde blinkt	Sekundenwert einstellen	00 - 59
⑤	°C blinkt Einheit für Tempe-ratur auswählen		°C / °F
	% blinkt Einheit für Feuchte auswählen		%, td, wb
6	Manual Scale oder Auto Scale blinkt	Zwischen manueller und automatischer Skalierung wahren	Manual Scale oder Auto Scale
	Nur wenn Manual Scale gewählt: Manual Scale und oberer Grenzwert blinkt	Wert für Obergrenze einstellen	-
	Nur wenn Manual Scale gewählt: Manual Scale und unterer Grenzwert blinkt	Wert für Untergrenze einstellen	-
1	Die Einstellungen werden für mindestens 3 min. gespeichert, wenn die Spannungsvorsorgung unterbrochen wurde.

6.5. Messungen durchführten

i	Bei Max/Min wird der Zeitpunkt des Aufretens und der korrespondierende Wert (°C/%rH) angezeigt.
Max-Werte anzeigen > [Max] drücken. Wenn Max blinkt können mit [▲] oder [►] die vergangenen Max- Werte betrachtet werden.
i	Wenn der Max.-Temperaturwert angezeigt wird kann durch Betätigten von [% ] der Max.-Feuchtewert angezeigt werden.
i	Wird die Taste [Max] >5 min. nicht betätigt erfolgt automatischer Sprung darüber zur aktuellen Anzeige

Min-Werte anzeigen

[Min] drucken.

Wenn Min blinkt können mit [←] oder [▷] die vergangenen Min-Werte betrachtet werden.

i Wenn der Min.-Temperaturwert angezeigt wird kann durch Betätigten von [% ] der Min.-Feuchtewert angezeigt werden.
Wird die Taste [Min] >5 min. nicht betätigert erfolgt automatischer Sprung zurück zur aktuellen Anzeige

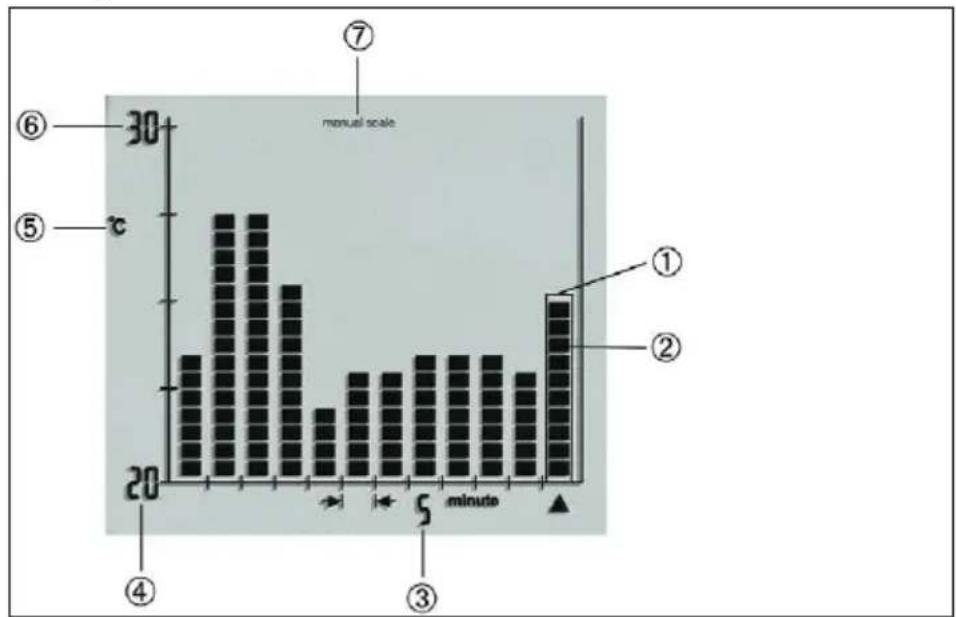

Histogramm

① Balken
② Balkensegment
③ Zeitinterval
(4) Unterer Anzeigewert
⑤ Angezeigte Einheit (Temperatur oder Feuchte)
⑥ Oberer Anzeigewert

⑦ Manual Scale:

Manuell eingestellte obere und andere Anzeigewerte, die sich nicht verändern.

Auto Scale:

Die Autoskalierung wird so berechnet, dass alle angezeigten Messwerte innerhalb der Skalierung liegen.

• Bei einer Änderung der Skalierung blinken der obere und untere Anzeigewert und das Symbol Auto Scale.
• Das Histogramm zeigt 12 Balken mit je 20 Segmenten.
  Bei Manual Scale:

Das unterste Balkenelement eines Balken blinkt: Der gemessene Wert liegt unterhalb des unteren Anzeigenwerts.

Das oberste Balkenelement blinkt:

Der gemessene Wert liegt oberhalb des oberen Anzeigewerts.

Feuchte-/Temperaturverlauf anzeigen

Zwischen Verlauf Feuchte und Temperatur wechseln:

[ ] drucken.

Zeitachse des Histogramms einstellen

Zeitachse einstellen:

[▶—] drücken.

Die Zeitachse kann auf 5 verschiedene Zeitintervalle eingestellt werden.

Zeitanzeige pro Balken	Gesamtzeit Histogramm
5min	1h
10min	2h
1h	12h
2h	24h
24h	12 Tage

Werte eines Balkens anzeigen

Durchschnittsmesswert anzeigen:

oder [ ] drucken

• gewährten Balken bzw. gewährtes Balkenelement blinkt und die dazugehörigen Messwerte, Startzeit und Startdatum werden angezeigt.

Max-Temperatur-Wert und Max-Feuchte-Wert anzeigen:

Max] drucken

Min-Temperatur-Wert und Min-Feuchte-Wert anzeigen:

[Min] drucken.

Alarm quittieren

Alarm wurde ausgelöst:

• LED blinkt
• der über-bzw. unterschnittene Messwert blinkt
  Alarm loschen:

  [Alarm] drucken.
  Alarm wird gelöscht

Bei aktiviertem Alarm und Wechsel in das Setup-MENU wird der aktuelle Alarm quittiert.

7 Produkt instand halten

Batterien / Akkus wechseln

ACHTUNG

Falsch eingelegte Batterien / Akkus konnen das Gerät beschädigen!

Beim Einlagen der Batterien / Akkus Polung beachten.

1. Batteriefach auf der Rückseite des Gerätes öffnen.
2. Leere Batterien / Akkus aus dem Batteriefachnehmen und neue Batterien / Akkus (Typ AA) einlagen
3. Gerat schaltet sich automatisch ein.

3. Batteriefach schlieBen.

i	Die Einstellungen werden für mindestens 3 min. gespeichert, wenn die Spanningsversorgung unterbrochen wurde.
i	Wird das Gerät über länger Zeit nicht eingesetzt, sollen den Batterien / Akkus aus dem Gerät entfernt werden, um Beschädigungen am Gerät und den Batterien / Akkus zu vermeiden.

Gerät reinigen

Reinigen Sie das Gehäuse des Geräts bei Verschmutzung mit einem feuchten Tuch.

Verwenden Sie keine scharfen Reinigungs- oder Lösungsmittel! Schwache Haushaltsreiniger oder Seifenlaugen können verwendet werden.

i Das Gerät nicht mit Druckluft reinigen, da sonst der Sensor beschädigt werden kann.

8 Tipps und Hilfe

8.1. Zubehör und Ersatzteile

Beschreibung Antikel-Nr.
Kalibrier- und Abgleichsoftware incl. USB-Kabel	0554 6230
DKD-Kalibrier-Zertifikat Feuchte,Elektronischer Hygrometer, Kalibrierpunkte11,3 %rF und 75,3 %rF bei 25°C	0520 0206
ISO-Kalibrier-Zertifikat Feuchte,Kalibrierpunkte 11,3 %rF und 75,3 %rF bei25°C	0520 0006

8.2. Fragen und Antwerten

Frage Mögliche Ursachen
Gerät zeigt LO	-20 °C untersritten
Gerät zeigt HI	+70 °C übersritten

Falls wir ihre Frage nicht beantwerten konnten: Wenden Sie sich膑 an ihren Handler oder den Testo-Kundendienst. Kontaktdaten siehe Rückseite diesen Dokuments oder Internetseite www.testo.com/service-contact

testo 623

Postfach 1140, 79849 Lenzkirch

Testo-Straße 1, 79853 Lenzkirch

Telefon: [phone]

Fax: [phone]

E-Mail: [e-mail]

Internet: http://www.testo.com
